Подключение и установка бойлера своими руками

Как включить водонагреватель

Итак, вы – гордый владелец домашнего водонагревателя. Наконец-то настал день «икс», когда во всем доме отключили горячую воду, и вы по праву можете воспользоваться новым приобретением. Единственная проблема – вы понятия не имеете, как правильно пользоваться водонагревателем, какие кнопки жать и краны крутить, чтобы чудо-машина заработала.

Чтобы правильно запустить нагреватель для воды необязательно иметь специализированное образование, достаточно выполнить ряд простых действий:

1. Шаг первый: перекрыть снабжение горячее водоснабжение в стояковой трубе. Чтобы перекрыть воду, необходимо по часовой стрелке до упора прокрутить вентиль на специальном кране. Сами краны находятся на водопроводных трубах от стояков. Этот шаг необходим для того, чтобы расходовать ресурсы экономнее и пользоваться водонагревателем правильно.Если пропустить этот шаг, то ваш бойлер будет нагревать воду для всего дома.

2. Шаг второй: включить на смесителе горячую воду. После того, как вы перекроете горячую воду, в общих трубах останется только холодная вода. Прекращение потока горячей воды из смесителя станет свидетельством о том, что вы полностью перекрыли снабжение горячей воды в общих трубах. 3. Шаг третий: открыть краны бойлера. При использовании централизованного горячего водоснабжения краны бойлера должны быть закрыты. Если мы взглянем на устройство нагревателя для воды, то обнаружим там три крана. По стандарту кран справа отвечает за поступление холодной воды, кран слева – горячей. Краник, находящийся выше над краном с холодной водой – это предохранительный клапан. Он используется при ремонтных работах. В нашем случае мы работаем с двумя первыми кранами. Сначала нужно открыть кран с холодной водой. Таким образом, мы запустим процесс поступления воды в цистерну нагревателя. Только после этого открываем кран с горячей водой.

   4. Шаг четвертый: включить горячую воду на смесителе. Данное действие необходимо для того, чтобы выпустить воздух из нагревателя и запустить работу бойлера. 5. Шаг пятый: подключить бойлер к электросети. Не забудьте вставить вилку сетевого шнура водонагревателя в розетку, после этого на панели управления должен загореться индикатор подключения к электросети.

Для того, чтобы отключить бойлер, необходимо выполнить эти же действия в обратной последовательности:

• отключить нагреватель от электросети;
• закрыть краны бойлера, через которые поступает и уходит вода;
• возобновить горячее водоснабжение в стояковой трубе.

Чтобы пользоваться водонагревателем экономнее, рекомендуется отключить нагреватель от электрической сети, если вы не планируете возобновлять его работу в ближайшее время.

Пользоваться водонагревателем для воды — дело нехитрое, однако во время эксплуатации бойлера может возникнуть множество вопросов. Ниже приведены ответы на самые распространенные из них.

Виды водонагревателей

Перед тем, как приступить к работе, стоит ознакомиться с устройством водонагревательного бака. Существует несколько видов конструкций, характерные особенности которых:

• электрические – нагрев происходит при помощи подключения к электросети;
• газовые – работают за счет подключения к газовой магистрали, требуют наличия отдельного дымохода;
• с косвенным нагревом – имеют теплообменник, работающий от собственной отопительной системы. Такие аппараты могут быть как настенными, так и напольными.

Все модели оснащены накопительными емкостями. И если пустой бак не кажется слишком тяжелым, то наполненный водой становится неподъемной ношей

Поэтому так важно, чтобы стена, на которой планируется установить бойлер, была прочной и надежной. Кроме веса большое значение имеют габаритные размеры, а также особенности строения бака

Установка газового нагревателя

Установка горизонтального газового водонагревателя сложнее, чем электрического. В этом вопросе лучше обратиться к профессионалам. Но в случае самостоятельной установки необходимо четко следовать инструкциям, обозначениям и правилам. Высота потолков должна быть не менее двух метров, а площадь комнаты более 7,5 кв. метра. К тому же в комнате должно быть окно, кроме этого, в помещении обязательно должна быть дверь. Чаще всего такие приборы устанавливают на кухне, рядом с газовой трубой.

Очень хорошим способом обнаружения протечек газа является установка газового анализатора. Такой прибор обнаруживает утечку пропана и подает предупредительный сигнал. Но также обязательно наличие вентиляции. Для правильной работы газового водонагревателя к нему должен быть подведен дымоход. Он может быть включен в общую систему либо же выведен отдельно сразу на улицу. Он не должен иметь более двух изгибов под прямым углом, а его общая длина должна быть не более трех метров. При установке оборудования на деревянную стену дымоход не должен соприкасаться с ней. Обязательно проложить теплоизоляцию, к примеру, из минваты.

Нужно знать, что газовый водонагреватель не должен размещаться на несущей стене. Расстояние до противоположной стены должно быть не менее одного метра. Газовые трубы нельзя монтировать в стены. Но также нужно учесть, что газовое оборудование нельзя размещать над плитой. Нежелательно, чтобы водонагреватель подвергался постоянному воздействию солнечного света и перегревался. Для того чтобы проверить герметичность газовых труб, можно воспользоваться обычным мылом. Его нужно растворить в емкости с водой, а затем с помощью кисточки нанести на соединения труб. Если появляются пузыри, значит, имеет место утечка. И ее необходимо срочно устранить. Проверять трубы на предмет утечек запрещено с помощью огня. Это может привести к непоправимым последствиям.

Особенности модельного ряда бойлеров — какой поставить

В классификации водонагревателей выделяют некоторые разновидности, которые отличаются как формой, так и способом размещения. Отдельно выделяют водонагреватели, устанавливаемые в горизонтальной или вертикальной форме.

Горизонтальный водонагреватель чаще всего имеет плоскую форму. Размещается на стене сверху или снизу, в зависимости от того, откуда удобнее его подсоединить к системе снабжения холодной водой. Бесспорное преимущество горизонтального варианта в том, что его можно разместить в нише стены.

Поможем подобрать необходимый товар Мы создали умный фильтр, чтобы вы могли легко и быстро подобрать правильное оборудование

Водонагреватели

Объём литров Тип ТЭНа Форма водонагревателя 1 Объём литров Выберите подходящие диапазоны

• для 1 чел. (до 49 л.)
• для 2 х чел. (50-69 л.)
• для 3 х чел. (70-99 л.)
• для 4 х чел. (100-149 л.)
• от 5 чел. (от 150 л.)

20 литров на 1 чел. – минимальная норма для расчёта необходимого объема бойлера.

Рекомендация: используйте двухтарифные счетчики электричества — это существенно позволит экономить на нагреве воды, особенно, если у Вас водонагреватель большого объема.

2 Тип ТЭНа Выберите тип ТЭНа

• мокрый
• сухой

Сухой ТЭН — нагревательный элемент, защищенный металлической колбой от воды (современный ТЭН не контактирует с водой). Мокрый ТЭН — классический медный ТЭН, называется «мокрым», так как контактирует на прямую с водой (проверенный годами).

Рекомендация: особого внимания достойны сухие керамические ТЭНы с технологией Steatite.

3 Форма водонагревателя Выберите подходящую форму водонагревателя

• плоский
• прямоугольный
• узкий (slim)
• цилиндрический

Подобрать

Плоский — глубина водонагревателя от 24 см до 35 см.

Прямоугольный — бойлер прямоугольной формы.

Узкий — цилиндрический водонагреватель глубиной и шириной от 21 см до 45 см.

Цилиндрический — классический водонагреватель, формы «бочка».

До недавнего времени, наибольшей популярностью пользовался бойлер вертикальный. Поэтому каждый знает ответ на вопрос, где установить бойлер вертикального типа. Обычно такой прибор устанавливался над мойкой или в ванной комнате, на одной из стен. Например, над стиральной машиной. Вертикальная установка также имеет различные формы, и если вы не фанат округлого цилиндрического объекта – всегда можно выбрать бойлер прямоугольный или квадратный.

Горизонтальные модели отличаются от вертикальных характеристикой движения воды. Холодная вода, поступающая в горизонтальный бойлер, смешивается с имеющейся горячей, тем самым понижая ее температуру. Оптимальное состояние воды регулируется с помощью смесителя. Поэтому этот вариант установки рекомендуют для помещений, в которых высота потолков недостаточная, для установки вертикальной модели.

Бойлер напольный на 200-300 л воды редко покупают для дома. Чаще всего – это выбор различных организаций и предприятий. Где лучше поставить бойлер напольный? Основное требование размещения – установка поблизости от котла и нагревательной системы.

Возможна установка:

• в котельной;
• на кухне;
• в прачечной;
• или другом подходящем помещении.

Такие агрегаты подключаются к сети питания на 220 или 380 V и работают в однофазном или трехфазном режиме. Установка и подключение производятся специалистами.

Водонагреватель slim – это колоновидные установки, тонкие и изящные, предназначенные для монтажа в небольших помещениях. По эффективности и другим показателям, эти приборы, ничуть не уступают более крупным моделям. Водонагреватель slim отлично впишется в кухонный шкаф, что сделает кухню более элегантной. Бойлер может размещаться прямо над или под смесителем в кухне.

Водонагреватель под мойку – это такое же устройство, как и другие модели. Он может быть проточного или накопительного типа, с баком от 10 до 25 литров. Чаще всего под мойку устанавливают некрупные модели. Чтобы понять какой водонагреватель нужен под мойку – достаточно понять каким будет расход воды и как часто он будет нужен.

Выяснив, где ставить бойлер, не лишним будет вспомнить о технических характеристиках бойлеров. Наиболее значимые параметры – это объем бака и мощность прибора.

На каком бы бойлере вы не остановили свой выбор и куда бы его не устанавливали – немаловажным фактором станет цена бойлера. Как и с любым другим оборудованием, самая дорогая модель – еще не означает, что она самая нужная. Подбирая модель, постарайтесь соблюсти наилучшее соотношение параметров цена/полезность для выбранного устройства.

Особенности установки водонагревателей различных производителей

Аппараты от различных производителей имеют свои особенности, которые стоит учитывать при их установке. Например, оборудование фирмы Термекс выполнено из нержавеющей полированной стали. Такое покрытие очень неустойчиво к механическим воздействиям – полировку легко повредить брезентом, ногтями

Соответственно, при установке с таким прибором нужно обращаться максимально осторожно

При выборе водонагревателя электрического от компании Ariston или Electrolux следует обеспечить отвод от сливного отверстия воды в канализацию. Однако поддон и дренажная трубка в комплект не входят, поэтому их нужно подобрать и приобрести самостоятельно.

Как правило, производители комплектуют свое оборудование подробной инструкцией, а также прилагают схему подключения прибора. Благодаря этому установка водонагревателя своими руками – посильная задача практически для любого обывателя. Таким образом, при грамотном подходе можно значительно сэкономить на услугах специалистов и установить водонагревательное оборудование в своем загородном доме или в квартире самостоятельно.

Подключение и установка накопительного водонагревателя в городских квартирах и загородных домах не имеет существенных различий

Единственное, при монтаже прибора на даче или в коттедже важно емкость, откуда холодная вода будет поступать в аппарат, расположить выше, чем бойлер. Оптимально – в 5 метрах над прибором

Также стоит запастись вентилем либо сливным устройством, чтобы обезопасить оборудование от замерзания в зимний период.

Схема подключения к электросети

Каких-либо сложностей электрическая схема подключения водонагревателя не содержит, но все же есть ряд моментов, которые необходимо принимать во внимание, когда вы начнете подключать нагреватель. Самый важный нюанс — мощность бака должна полностью соответствовать типу используемого для подключения прибора кабеля. Лучше всего для подключения к электрической сети бойлера применять медный провод

Его сечение должно варьироваться от 2,2 до 2,5 мм 2

Лучше всего для подключения к электрической сети бойлера применять медный провод. Его сечение должно варьироваться от 2,2 до 2,5 мм 2.

Чтобы в процессе эксплуатации водонагреватель работал надежно и не доставлял проблем, необходимо протянуть отдельную линию от электросчетчика. В этом случае оборудование будет абсолютно безопасным для пользователя. Отдельный автомат следует установить у самого бака. Он должен иметь мощность, которая должна быть аналогичной этому параметру используемого оборудования.

Если водонагреватель имеет кабель с вилкой, то в этом случае электрическая схема подключения устройства будет еще проще. Все, что потребуется сделать владельцу – вывести отдельный кабель, чтобы потом можно было подключать с его помощью водонагреватель. Выполняя установку прибора, необходимо не забывать о создании заземления. Однако в городских квартирах эта проблема не является актуальной. В том случае, если заземление имеется, все, что нужно сделать – подключиться к нему. Если же его нет, то в этом случае лучше провести работу по его созданию.

Такое оборудование, как водонагреватель можно установить своими руками за короткое время. При выполнении работ владельцу понадобятся самые простые материалы и инструменты. Больше всего придется потратиться только на медный кабель. Если прибегнуть к услугам специалиста, то в этом случае на работу по подключению оборудования придется отдать 3000 р. Однако эта сумма может быть как меньше, так и больше. Все зависит от места установки бойлера и условий выполнения монтажа.

Причины самостоятельной установки прибора

Монтаж своими руками прибора, напрямую связанного с системой водоснабжения и электрической сетью – дело ответственное и серьезное, поэтому неопытным пользователям лучше довериться профессионалам.

Однако существует несколько причин, которые допускают самостоятельную установку:

• дефицит денежных средств на оплату услуг;
• необходимость срочной установки прибора;
• желание обучения и приобретения новых навыков (лучше под контролем специалиста);
• перспектива ремонта или замены.

Безусловно, если вы самостоятельно разберетесь в устройстве водонагревателя, изучите инструкцию и установите его, в дальнейшем ремонт или замена изношенных частей станут привычным делом.

К тому же бывают особые жизненные обстоятельства, заставляющие учиться все делать своими руками. Например, проживание на отдаленном хуторе, от которого до ближайшего сервисного центра более 300 км.

Вопросы прочности при установке накопительного водонагревателя своими руками

Важно выдержать (при строительстве) прочность стены. Никакой анкер не позволит установить накопительный водонагреватель на стену из гипсокартона

Стены в большинстве квартир изготовлены из бетона или кирпича. Каждый бетон маркируется группой мнемоник, цифр и букв, указывающих:

1. Плотность бетона.
2. Марку прочности на сжатие.
3. Морозостойкость.

Бетон делится на четыре группы по плотности:

1. Сверхтяжелые весят свыше 2,5 тонн на кубометр.
2. Тяжелые – 1,8-2,5 тонн на кубометр.
3. Легкие бетоны (кубический метр массой 0,5-1,8 тонн).
4. Прочие относятся к сверхлегким.

Многое определяет наполнитель. Для получения сверхтяжелого бетона добавляют руду, металлические опилки. Легкие содержат гранит, гальку, некоторые горные породы. Следующая группа включает керамзит, шлак, иногда древесную золу. Это не снижает прочность, поэтому легкий бетон, в зависимости от марки цемента, бывает более прочным (но лучше пропускает воду). В четвертой группе присутствуют пенобетон, газобетон. Внутри много пузырьков, снижающих вес, прочность.

Прочность зависит от наполнителя и технологии. Если технологический цикл выполнен правильно, то важна марка цемента, точнее – готового раствора, которым заливаются наполнители. Тяжелые бетоны идут преимущественно на фундаменты, особенно при подходе грунтовых вод близко к поверхности:

1. Для промышленных зданий используются марки B 30 (M-400), B 35 (M-450), B 40 (M-500). В скобках видим класс прочности.
2. Для гражданских объектов используются бетоны менее прочные: B 15 (M-200), B 22.5 (M-300), B 25 (M-350).
3. Для строительства мостов и балок служит бетон марки прочности выше 600. Внутренние перегородки в домах изготавливаются чаще из B 10 (M-150), B 7.5 (M-100). Куда вешать накопительный водонагреватель? Выбирайте наружные (капитальные), не перегородки: меньше шансов падения накопительного водонагревателя на голову.

Дюбель-гвозди нельзя использовать. У каждого производителя уникальная технология. Солидная фирма предоставляет полную информацию о прочностных характеристиках. Посмотрите на рисунок с сайта info.barbados-fs.ru. Указаны буквами силы, действующие на анкер.

Силы деформаций, действующие на анкер

Низ накопительного водонагревателя находится справа. Таким образом:

1. N – сила вырывания анкера из стены.
2. Т — срезающая нагрузка.
3. М — изгибающая сила.

Важна вторая сила, смотрите в таблице. Фирма Hilti, например, предоставляет программу для расчета конструкций. Пробуйте. Где взять марку бетона, чтобы выбрать анкер? По ст. 143.1 ЖК РФ собственник квартиры может обратиться в ТСЖ с заявлением выдать копию проекта дома. Возьмите документацию у застройщика, позвоните в департамент архитектуры города.

Чтение чертежей необходимо, чтобы правильно подвесить накопительный водонагреватель. Бетон набирает прочность весь срок службы. Старый дом не означает ветхий. Почему снаружи начинает крошиться плита? Причина – морозостойкость. Каждый строительный материал выдерживает фиксированное число переходов температуры через нуль. Без утепленного фасада здание выкрашивается. Изнутри подобных эффектов нет в доме, сделанном без нарушения технологии.

Крепление водонагревателя к кирпичной стене

Подготовительный этап установки бойлера

Прежде чем приобретать водонагреватель, необходимо определиться с местом монтажа оборудования. Оно должно соответствовать следующим требованиям:

1. Свободный доступ к бойлеру в течение всего эксплуатационного периода.
2. Стена должна выдерживать условную двойную нагрузку. Если водонагреватель вмещает 80 л, то стена должна выдержать нагрузку в 160 кг.

Обязательно  проверяется состояние электропроводки. Она должна быть трехжильной с оптимальной толщиной. Если будет использоваться бойлер мощностью в 2 тыс. Вт, то медный провод должен иметь сечение минимум 2,5 мм².  Кабель желательно прокладывать от отдельного защитного автомата.

К месту монтажа бойлера следует предварительно подвести водопроводные трубы и сделать вывод точек. Иначе можно столкнуться с такой проблемой: бойлер будет установлен, а состояние врезки не позволяет присоединиться к нему. Придется дополнительно заниматься заменой труб.

Ошибки при подключении и эксплуатации

установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть “выбита”.

частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

https://youtube.com/watch?v=_77LiS7L90A

Виды автономных водонагревательных котлов

На сегодняшний день на строительном рынке и в супермаркетах бытовой техники представлен широчайший выбор бойлеров – автономных устройств для нагрева воды. При этом чтобы не ошибиться с выбором оптимально подходящего устройства для конкретно взятого дома, нужно разбираться в разновидностях систем подобного рода. При этом основным параметром различия бойлеров считается их тип.

1. Конструкция бойлера может быть накопительной – металлический бак с водонагревательными элементами как на фото. Такое оборудование вмещает в себе достаточно большое количество воды, которая в нём же и нагревается. Впоследствии эту воду расходуют по мере необходимости. При этом подогрев воды требует определённого количества времени.
2. Автономная проточная водонагревательная конструкция бойлера, в которой нагрев воды происходит непосредственно в трубах. Удобством такой системы является моментальная доступность горячей воды при открытии крана.

Также конструкция бойлера может отличаться по тепловым носителям.

1. Электрический бойлер оснащается специальными тэнами, которые работают от сети переменного тока.
2. Газовые бойлеры для нагрева воды как на фото используют тепло пламени.

Хочется отметить, что для подключения газового оборудования к магистральной сети без помощи сертифицированных специалистов не обойтись, так как самостоятельные эксперименты запрещены по закону. При этом для ввода в эксплуатацию газового бойлера потребуются специальные разрешения организации предоставляющей подачу газа потребителю.

Если говорить об электрическом бойлере, то его подключение, возможно, своими руками. Принцип функционирования такой системы очень похож на работу стандартного электрочайника, поэтому его установка не вызывает каких-либо затруднений. К самым распространённым моделям бойлеров с электрическим подогревом воды относятся устройства накопительной конструкции, порядок подключения которых будет рассмотрен более подробно.

Как выбрать

На что обратить внимание при выборе прибора?

Объем

Я советую подбирать объем бака, исходя из следующих значений:

• 10-15 литров: достаточно для мытья небольшого количества посуды;
• 30 литров: один человек может принять душ с максимальной экономией воды;
• 50 литров: полноценный душ на одного пользователя. Второму члену семьи придется ждать нагрева воды в баке;
• 80 -100 литров: душ могут принять два человека без паузы;
• 120-150 литров: полноценное пользование горячей водой семьей из трех-четырех человек.

Зависимость между емкостью бойлера, количеством пользователей и комфортабельностью использования горячей воды.

Мощность

Мощность накопительного электрического водонагревателя варьируется от 1 до 3,5 кВт. Обычно она растет вслед за объемом бака, однако можно встретить бойлеры с одинаковыми баками, но разной мощности.

Мощность всегда указывается производителем на корпусе или в сопроводительной документации.

Я советую из двух таких приборов выбрать более мощный.

Почему?

Потому, что он быстрее нагреет воду в баке до заданной температуры.

Но разве увеличение мощности не скажется на экономичности прибора?

Нет. На расход электроэнергии влияют:

• Расход воды;
• Площадь поверхности бака, увеличивающаяся вслед за его объемом. Больше площадь — больше поверхность теплообмена с окружающей средой, а, значит, больше теплопотери;

Округлая форма бака призвана уменьшить до минимума его теплопотери.

• Температура нагретой воды. Чем она выше, тем больше дельта температур с воздухом. Вслед за разницей температур растут теплопотери;
• Качество теплоизоляции бака.

Горизонтальный или вертикальный

На положение бака влияет выбор места для установки:

В компактном санузле небольшой высоты удобнее горизонтальный бойлер под потолком. Он оставит максимум свободного пространства на высоте человеческого роста;

Горизонтальный бак закреплен под потолком и не занимает полезный объем небольшого санузла.

Для просторного помещения можно выбрать вертикальный бак.

Материал бака

Возможны три варианта:

Изображение	Материал и описание

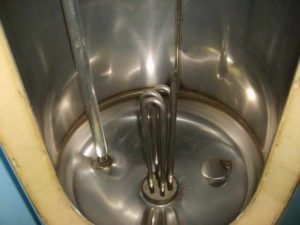

	Нержавеющая сталь: полное отсутствие коррозии, неограниченный срок службы, высокая стоимость.
	Черная сталь со стеклокерамическим покрытием: средний ценовой диапазон. Покрытие надежно защищает от ржавчины, но трескается и отслаивается при перепадах температуры. Стеклокерамический бак можно использовать при температуре горячей воды не выше 50-60 градусов.
	Черная сталь с эмалевым покрытием: бюджетное решение. Срок службы эмали редко превышает 5-7 лет.

Сухой ТЭН

Что это такое — сухой ТЭН?

Так называется схема, при которой трубчатые электрические нагреватели не контактируют с водой напрямую, а помещены в запаянную с одной стороны трубку.

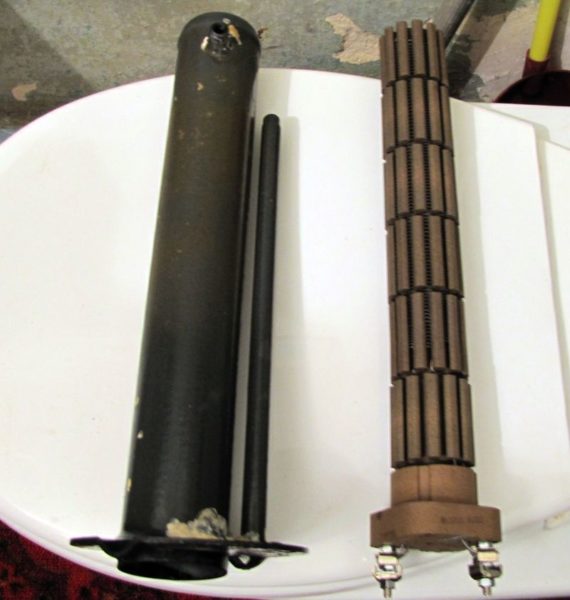

Справа — сам сухой ТЭН, слева — колба для его монтажа в бак водонагревателя.

Такая схема нагрева дает несколько преимуществ. Вот их перечень:

• Отсутствие накипи на поверхности нагревательного элемента, а значит — постоянный температурный режим и максимальный срок службы. Теплоизолирующая ТЭН накипь заставляет его греться до более высокой температуры и выходить из строя;
• Защита от коррозии: поверхность ТЭНа не соприкасается с водой;
• Простая замена ТЭНа, не требующая сброса воды из бака бойлера;
• Совместимость нагревательных элементов. Все сухие ТЭНы — цилиндрической формы и различаются лишь длиной и (реже) диаметром. Для сравнения — при замене «мокрого» нагревателя вам придется искать изделие, совместимое именно с вашей моделью бойлера и повторяющее форму оригинального ТЭНа.

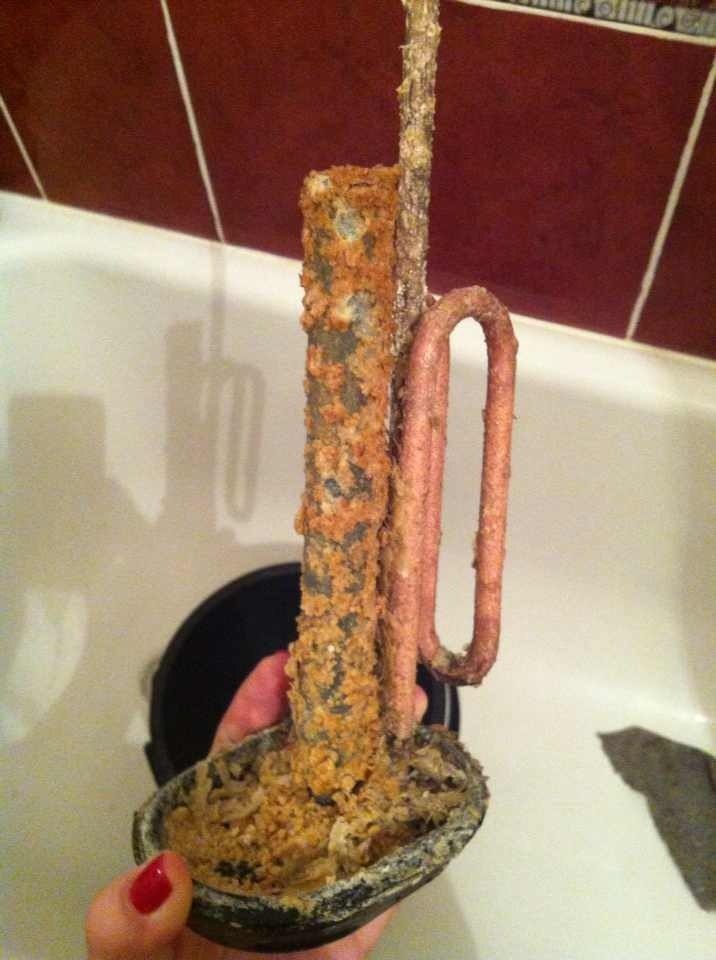

Все проблемы мокрого ТЭНа — в одном снимке. Нагреватель покрыт накипью и поражен коррозией. Для замены нужен точный аналог по форме и размерам.

Установка водонагревателя своими руками: пошаговая инструкция

Чтобы правильно повесить нагреватель, изучают инструкцию по монтажу от производителя и чертят схему, отметив на ней высоту бойлера от пола, расстояние до стен и потолка. Предварительно к месту установки подводят электрику и воду. Вместо розетки часто монтируют отдельный автомат на распределительном щите и подсоединяют к прибору кабель сечением не меньше 2,5 мм2.

Установку выполняют в такой последовательности:

1. Рулеткой измеряют расстояние от верхней части корпуса до креплений и между ними.
2. Размечают подготовленное место. Мелом наносят высоту бойлера, отступы от поверхностей, центры крепежных отверстий.
3. Перфоратором бурят каналы так, чтобы они дошли до капитальной стены (если сверху смонтирована обшивка из гипсокартона).
4. В отверстия молотком забивают дюбеля и вкручивают в них крючки. Альтернативный вариант – забивные анкеры с крюками, поставляемые в комплекте с бойлером.
5. Подвешивают бак. Если устанавливать бойлер большого объема приходится на высоте, лучше привлечь помощника.
6. Перекрывают воду. В трубы врезают тройники, гибкими шлангами подсоединяют к ним входной и выходной патрубки, на входе ставят предохранительный клапан для сброса избыточного давления. Места соединений обматывают паклей.
7. Монтируют краны и открывают их, подключив воду.

Видеоролик наглядно демонстрирует, как подбирается высота установки водонагревателя, выполняется его монтаж и подключение:

Монтажные работы

Выбирают место монтажа накопительного нагревателя как можно ближе к водоразборным кранам и электрощиту. Водонагреватель не должен занимать полезное пространство. После проверки прочности, по стене рисуют разметку, сверлят отверстия, вбивают пластиковые дюбели или монтируют самодельный щит.

Сзади у бойлера имеется крепежная пластина с проушинами. В отверстия вставляют анкер и закручивают его в пластиковый дюбель. Если применялись крюки, то бойлер просто навешивают проушинами. При использовании шпилек, крепежную пластину прижимают гайками.

По окончании монтажных работ подсоединяют выходные патрубки к водопроводу, пробуют наполнить бак водой и проверяют, как надежно он закреплен.

Преимущества и недостатки отопления с электробойлером

Главное преимущество схемы — простота. Собрать такую конструкцию способен практически любой мастер, поскольку для этой цели не потребуются ни особая квалификация, ни сложные инструменты. Еще одно преимущество — невысокая цена. Чаще всего, водонагреватели электрические для отопления продаются по более низким ценам чем электрокотлы. Благодаря этому, при создании системы теплоснабжения небольших объектов, можно существенно сэкономить. При этом можно получить очень надежную высокофункциональную систему, способную управляться через современные линии связи, например, вай фай. Именно поэтому она хорошо интегрируется в программу “Умный дом”.

К недостаткам использования водонагревателей можно отнести:

1. Невысокая мощность.
2. ТЭН постоянно находится в рабочем состоянии, что приводит его к быстрому износу. Для гарантии нужно выбирать устройства имеющие 2 и более ТЭНов.

Что делать, если предохранительный клапан протекает

Предохранительный клапан несет важную функцию, он корректирует работу всего водонагревателя. Вода при нагреве увеличивается в объёме, что создаёт в бойлере повышенное давление, когда это давление начинает превышать допустимую норму, пружина в предохранительном клапане сжимается и открывает его. Излишек жидкости стравливается, затем давление нормализуется. «Протечка» предохранительного клапана водонагревателя на самом деле является свидетельством его корректной работы. В процессе нагрева из предохранительного клапана может вытечь до полутора литра жидкости.

Если клапан протекает, когда прибор отключен, необходимо установить понижающий редуктор давления, так как давление вашей сети превышает допустимый показатель атмосферы 4.
