Монтаж вентиляционной системы дачного туалета

Какая вытяжка лучше для ванной и туалета в частном доме

Перед тем как сделать вытяжку в ванной в частном доме, определяются с видом вентиляции, моделью прибора и его характеристиками. Лучше применить приточно-вытяжной вид вытяжки бесканального типа. В собственных постройках одна из стен наружная, в ней делают отверстие, в него устанавливают вытяжное устройство.

Оборудование должно быть безопасным и качественным, иметь гарантию. Электроприбор в санузле размещается в вентиляционном коробе, чтобы на него не попадала вода.

Условия, необходимые для установки вытяжки в ванной в частном доме:

• скорость движения воздуха не более 0,3 м/с;
• влажность в доме – до 65%;
• температура в комнате – +18…+25°С;
• проходимость воздуха – 50-70 м³ в час;
• проверка работоспособности прибора перед установкой.

При покупке прибора обращают внимание на мощность – чем мощнее вытяжка, тем больше выводится грязного воздуха. Подбирают вентилятор, учитывая размеры комнаты: в паспорте указано, на какую площадь рассчитана мощность прибора

Также нужно учесть степень шума – подойдет устройство с показателями не выше 25 дБ.

Для дома выбирают вытяжку с производительностью более 100 м³ в час. Лучше, если в комплектацию будут входить датчики, таймер, обратный клапан. Определяются с габаритами и дизайном прибора, они зависят от размеров и интерьера комнаты. Выбирают устройство известной марки и хорошего качества, оно прослужат дольше.

Установка вентиляции

При строительстве дома и ремонте комнат и прочих внутренних помещений, можно полностью справиться собственными силами, без привлечения каких – либо специалистов. В туалете и ванной комнате можно самостоятельно установить ванну или раковину, установить сантехнику, заняться отделкой пола, стен и даже потолка. Для самостоятельного ремонта нужно лишь запастись определенными знаниями и дополнительными навыками.

Как сделать вентиляцию в туалете? Прежде, чем заняться установкой вентиляции, конечно же, следует определиться с местом ее размещения. Затем продолбить отверстие для укладки воздуховода и определиться с видом материалом и видом короба для укладки в вентиляционный канал.

Важно продумать и проанализировать каждый шаг установки, и предположить какие сложности могут возникнуть при монтаже вытяжки. В целом, нужно отнестись к работе очень серьезно, чтобы не допустить малейших ошибок, которые могут впоследствии обойтись очень дорого

Основные нормы и требования

Рассмотрим основные нормы и требования, предъявляемые к изготовлению, установке и эксплуатации вентиляционных устройств.

По документам, регламентирующим строительные нормы и правила, необходимо следующее:

• Организовать полное проветривание, включая смену окружающего воздуха в санузле не менее 5 раз в день, а если есть дети, тогда 7.
• Конструкция устройств фильтрации воздуха должна быть защищенной от поступления влаги, промокания, попадания брызг, иметь хотя бы небольшой уровень влагоустойчивости.

В процессе установки вентиляционных кулеров и фильтров требуется:

• Выбрать расположение примерно напротив входной двери, очень высоко, желательно на высоту потолка за вычетом 10 сантиметров на монтаж корпуса и штробление.
• В полотне дверного проема снизу проделать аккуратно небольшое отверстие шириной около двух сантиметров, для того чтобы работала сквозная вентиляция.
• Ограничить, создать препятствия для попадания жидкости и испарений внутрь корпуса.
• Качественно и надежно прикрепить кулер к поверхности, чтобы не произошло падения, особенно плохо может кончиться ныряние в воду, потому что электронные компоненты устройства просто-напросто сгорят.
• Желательно сделать корпус, который затем прикрепить поверх вентилятора.

Что оценивается при выборе?

Перед тем, как провести монтаж вентилятора в ванной, необходимо сделать замеры ширины, высоты и глубины отдушины и записать полученные данные. Исходя из этой информации, следует выбирать вентиляторы в магазине.

Расчет мощности кулера очень важен перед покупкой вытяжки. По санитарным нормам, воздух в ванной комнате должен поменяться 6-8 раз в течение 1 часа, и вентиляторы должны справляться с такой задачей. Расчет мощности производится по следующей формуле: L = V * K, где L – это объем воздуха для полного воздухообмена (м3/ч), V – объем помещения, а K – коэффициент воздухообмена (сколько раз воздух должен смениться за 1 час).

Установка вытяжного вентилятора в ванной регламентируется нормами допустимого шума. Поскольку при повышении мощности аппарата неизбежно повышается его шумность, то при выборе агрегата следует придерживаться норматива: сила звука от работы кулера не должна превышать 30 дБ.

Когда вы будете осуществлять выбор непосредственного вентилятора, то в первую очередь стоит обратить свое внимание на его производительность. Но перед этим вам необходимо подсчитать объем вашей комнаты, чтобы определиться с объемом устройства. Такие расчеты простые, нужно умножить длину ванной комнаты на ее ширину

Такие расчеты простые, нужно умножить длину ванной комнаты на ее ширину.

Также вам следует узнать показатели так называемой кратности объема воздуха в комнате. То есть, какой объем воздуха необходимо вывести за единицу времени. Как правило, в ванной это число колеблется от четырех до восьми. В общей сложности вам следует брать объем устройства, который выведет 54 метра воздуха за один час. Но из данного правила есть свои исключения, например, квартиры с большей квадратурой, где проживают больше людей.

Перейдем к следующему параметру, который говорит о безопасности исследуемого устройства. Все мы прекрасно знаем, что вода является лучшим проводчиком электричества. На основе этого специалисты советуют отдавать свое предпочтение тем моделям, которые имеют маленькое количество вольт.

В среднем этот показатель должен составлять от 12 до 24 Вольт

При выборе устройства обращайте внимание на его корпус, ведь на нем должен быть рисунок с обозначением вида защиты. К примеру, рисунок с обозначением IP25 – это защита от струи воды, и такой аппарат можно легко устанавливать возле ванны или же душевой кабины. Надпись IP24 – это непосредственная защита всего от брызг, и установка предполагается на расстоянии метра от душа

Надпись IP24 – это непосредственная защита всего от брызг, и установка предполагается на расстоянии метра от душа.

Большинство вентиляторов при своей работе очень громкие, поэтому нужно задуматься над этим вопросом. Если устройство будет очень мощное, то и шума будет очень много. А допустимый уровень шума 55 дБ.

5 Приборы с дополнительными функциями

Если устанавливать отдельный включатель для устройства, то саму модель можно выбрать с дополнительными полезными функциями. Они сделают пользование более удобным.

Среди таких функций можно отметить самые популярные:

1. 1. Вмонтированный фотоэлемент. Он будет фиксировать момент входа человека в туалет и будет включать и выключать устройство. Это позволяет сэкономить очень много электричества.
2. 2. Обратный клапан. Такая функция частично рассматривалась выше. Благодаря ей можно предотвратить попадание неприятных запахов в помещение от соседей за счет клапана или заслонки.
3. 3. Датчик процента влажности. Вентилятор будет включаться, когда нужно, и выключаться при достижении необходимого уровня влаги или критических показателей.
4. 4. Таймер. С его помощью можно настроить работу вентилятора в любое время.
5. 5. Режим проветривания. Также включается в случае повышения влажности, поскольку устройство, как правило, работает на минимальных настройках. При достижении определённого процента влажности устройство включается на полную мощность.

Если в доме туалет и ванная расположены отдельно, то можно использовать только один вентилятор. В этом случае нужно просто соединить вентилятор гофрой в стене. Это позволит обеспечить проветривание двух комнат одновременно.

Способы монтажа

От того, какая выбирается конструкция вентилятора, будет зависеть способ его монтажа. Прежде всего, тщательно составляется схема, она упростит выполнение задачи.

1. Вентиляционная система уже была установлена, но ее потребовалось обновить. Тогда желательно заменить воздуховод, установив новый. Если же это невозможно, значит, старый воздуховод очищается:

• от мусора;
• от наслоений на внутренней стороне.

1. Прокладывая вентиляционный короб, следует заблаговременно определить, где именно будет установлен вентилятор. Оптимальное место – это стена, что располагается противоположно от двери.

1. Вентиляционное окно:

• устанавливается, если его не было;
• расширяется, если требуется повысить эффективность прежней системы.

1. В устроенное отверстие выводится труба воздуховода. Наружный конец доходит до чердака или же выводится сквозь чердачное перекрытие на кровлю. Сверху устанавливается вентиляционный колпак.

1. В случае планирования выхода канала на улицу сквозь наружную стену, рекомендуется в отверстие вмонтировать трубу (с улицы). Эта труба поднимается вертикально примерно на 0,5-1,0 м, можно больше.

Гидроизоляция прохода вентиляционной трубы через кровлю

1. Можно вмонтировать вентилятор в потолок с подключением его к гофротрубе (это гибкий воздуховод). Гофротрубу соединяют с выходным отверстием, что прикрыто защитной решеткой и находится под софитом крыши (то есть под подшивкой свеса крыши).

1. Когда воздуховод окажется проведенным и закрепленным, можно заняться установкой осевого накладного вентилятора. Его вставляют в короб, надежно закрепляют на стене. Каким способом его придется крепить, это будет зависеть от конкретной ситуации.

1. Накладной осевой вентилятор закрепляется в оконном проёме и подключается к электропитанию. Кабель, отходящий от вентилятора к выключателю, желательно вложить в пластиковый кабель-канал. Его крепят на стене и располагают вдоль потолка. А чтобы кабель не был заметен, его скрывают над подвесной конструкцией.

Видео: Вентиляция в ванной комнате и туалете:

Выбор вентилятора для ванной комнаты

Если рассмотреть все параметры хорошей вентиляции в ванной комнате частного дома, то одним из них является качественный вентилятор.

Чтобы выбрать именно такой, необходимо покупать только безопасные электрические приборы, которые предназначены для работы во влажных средах.
Кроме того, обратите внимание на сертификаты качества и прочие документы, подтверждающие качество прибора

Очень важно, чтобы класс защиты указывался не менее IP 34
Не покупайте дорогие приборы. Даже самый простой отечественный вентилятор способен прослужить минимум 5 лет

Отдавайте предпочтение компактным моделям, которые встраиваются в стену.
Чтобы система работа правильно и отвечала всем требованиям, необходимо установить правильный вид вентиляции. В большинстве случаев достаточно смонтировать естественную вентиляционную систему, которая хорошо справляется со своей задачей в маленьких домах. Однако, если такая вентиляция выходит из строя, вытяжка на естественной тяге малоэффективна или в ванной дополнительно устанавливается сауна, без качественной принудительной вентиляции не обойтись.

Для оптимальной вентиляции в большом доме лучше всего сделать ее автоматической. Интересным будет материал о бесшумных вентиляторах для ванн.

Такую систему следует оснастить специальными датчиками, которые следят за влажностью и свежестью воздуха.

Вентиляция сквозь стену

У этого варианта есть неоспоримые преимущества. Хороший воздухообмен можно сделать там, где нет канальной системы или возможности ее соорудить. Весь процесс монтажа достаточно простой и сравнительно дешевый. Экономия пространства под потолком или на чердаке. Из минусов: почти полностью отсутствует естественная вентиляция, поскольку канал перекрывают лопасти; вероятность потеков от конденсата на фасаде дома;плохая теплоизоляция канала, что будет ощутимо при сильных морозах.

При грамотном и тщательном подходе смонтировать систему вентиляции окажется под силу даже новичку

Вытяжное отверстие делают на противоположной от двери стене с помощью перфоратора или мощной ударной дрели. Пыли и мусора в процессе работы очень много, а края пробоины скорее всего будут не очень ровными. Другое дело дорогостоящее, но практически идеальное алмазное бурение. Вентканалом в стене будет труба подходящего диаметра из пластика или нержавейки. По окружности ее фиксируют монтажной пеной. Снаружи дома выводить трубу на большое расстояние от стены нецелесообразно. Прикрыть канал с улицы можно обычной решеткой с козырьком или обратным клапаном.

Как сделать вентиляцию в ванной и туалете

Процесс установки вентиляции можно выполнить собственными силами, соблюдая некоторые рекомендации и правила:

• С помощью ершика почистить канал системы.
• Фиксация вентиляции осуществляется в зоне повышенной влажности, а именно под потолком и обязательно напротив источника воздуха.
• Следует сделать точную разметку установки, расположения проводки, учитывая расположение источника электричества, размеров вентилятора.
• Монтажные работы проводятся с помощью клея, решетки, дюбелей, отвертки. Для воздуховода пригодится шланг, а для маскировки агрегата и труб – короб из гипсокартона.
• Поместить в воздуховод специальный вентилятор. Если же используется накладная модель, то сперва крепится короб. Соединить клеммы с кабельной линией, но только двужильной.
• Установить корпус, для чего есть встроенные защелки. Если их нет, можно использовать дюбели.
• Когда нет возможность прямого подключения, нужно нарастить воздуховод, который маскируют или декорируют. Понадобится любой тип шланга – гибкий или жесткий.
• Чтобы расходовать минимальное количество электричества, рационально пользоваться устройством, желательно активировать вентилятор в тот момент, когда включается свет. Для этого необходимо провести специальный кабель к выключателю.
• Выполнив установку, подключив к сети, можно подать напряжение, это требуется для проверки функционирования вентиляции принудительного типа.

Когда оборудование выбрано не совсем точно, а расчеты сделаны не верно, система будет работать не совсем эффективно. Простыми словами, она будет работать с обратным эффектом, так как воздух будет задуваться обратно в помещение.

Фото: например, при обшивке туалете пластиковыми панелями было расширено отверстие вентиляционного канала и нарощено до каркаса гофрированной трубой
Далее был смонтирован вентилятор вытяжки

Решить проблему просто, если поставить обратный клапан. Побор данного прибора напрямую зависит от вентиляции. Если канал находится вертикально, то необходимо брать горизонтальный клапан с обратным эффектом. В случае продольного воздуховода – потребуется помощь вертикального клапана. Для автоматизации всего вентиляционного процесса в ванной комнате и туалете, можно воспользоваться таймером. С его помощью будет поддерживаться установленный режим, независимо от присутствия и отсутствия хозяев.

Подводя итоги, следует отметить, что вентиляция играет важную роль в нормальном функционировании, работе приборов, состоянии мебели, а главное, здоровья человека. Постоянная влажность, отсутствие полноценной циркуляции воздуха, сопровождаются появлением плесени, сырости, неприятных запахов. Учитывая широкий выбор способов проветривания и вентиляции, можно подобрать именно тот, который получиться монтировать своими руками.

Порядок монтажных работ

Схема монтажа вентканала

• При самостоятельном монтаже вентиляции предварительно проводится чистка вентиляционного канала. Для этого используется ершик или подвешенный на веревке груз. Он опускается несколько раз в канал во вращательном движении. Канал чистится в том случае, если индикатор – поднесенный к вентиляционной шахте лист бумаги – отклоняется в сторону комнаты или не удерживается силой притяжения на решетке.
• Все работы проводятся при отключенном электросчетчике на высоте. Для этого нужно предусмотреть стремянку.
• Монтаж установки выполняется под самой потолочиной в зоне максимальной влажности, напротив источника поступления воздуха.
• Учитывая размеры вентилятора и расположение источника электропитания, проводится разметка положения проводки и самой установки.
• Установочные работы выполняются при наличии решетки, клея для ее фиксации, отвертки, дюбелей. Может понадобиться и отрезок шланга для воздуховода, а также гипсокартонный короб для маскировки трубы и агрегата.
• Вентилятор устанавливается в воздуховод. Если модель накладного типа, вначале укрепляется коробка.
• Находящиеся на ней клеммы соединяются с двужильной кабельной линией сечением 0,2 см.
• Монтируется непосредственно корпус вентилятора. Для этого в большинстве моделей предусмотрены защелки. В противном случае для этих целей используются дюбели.
• Если прямо подключить установку нельзя, наращивается воздуховод. Он маскируется в коробе или декорируется. В этом качестве применяют гибкий, полужесткий или жесткий шланг.
• Для экономного расходования электроэнергии и рационального использования оборудования удобно запускать вентилятор в работу вместе с включением света: нужно провести кабель от вентилятора к выключателю.
• После выполнения монтажа и подключения в сеть подается напряжение, проверяется работа принудительной системы вентиляции.

Перед компоновкой вентилятора в канал также отключается электропитание, но порядок работ несколько иной.

Движению воздушных масс ничто не должно препятствовать

• Агрегат в канале размещается строго вертикально, как можно глубже. Это положение надежно фиксируется, чтобы во время работы он не упал от создаваемых вибраций.
• Питающий кабель должен быть новым, без перегибов и нарушения изоляционной обмотки, рассчитанный на «ноль» и фазу. Он соединяется с вентилятором.
• В удобном месте устанавливается выключатель для пуска оборудования в работу.
• Подается напряжение в сеть и проверяется правильность подключения, а также работа оборудования.

Расчет оптимальной производительности

Перед походом в торговую точку и обдумыванием вопроса, как сделать вытяжку в туалете в частном доме своими руками, выполните некоторые расчеты. Для выбора подходящего в плане производительности оборудования, надо знать объем и тип помещения. Каждая комната имеет свою кратность воздушного обмена.

Эта характеристика отображает, сколько раз должен обновиться воздух в кабине, к примеру, за час. Так как ванная и клозет относятся к списку влажных мест, то рекомендуется максимальное значение кратности воздушного обмена, равное 10. Чтобы вычислить производительность вытяжки, надо подсчитать объем помещения. Для этого нужно площадь комнаты умножить на высоту потолков.

Затем полученное число умножить на показатель кратности воздушного обмена. Результатом расчета станет минимальная мощность вытяжки для ванной и клозета (м3/час).

Если вентилятор нельзя поставить в подходящем месте, то его мощность нужно умножить в три раза, а еще стоит сделать дырочки для поступления воздуха. Оставьте зазор до 2 сантиметров между полом и дверью, поставьте твердые решетки в нижней части дверей или сделайте отверстия собственноручно.

Варианты подключения вытяжного вентилятора

Подключение вытяжного вентилятора в туалете осуществляется:

через датчик движения или открытия дверцы;

напрямую от осветительного прибора в кабине.

Но лучше всего, это сделать через выключатель света или через отдельную кнопку двухклавишника.

Три составляющих каждой вытяжной системы

Изучение вопроса, как правильно сделать вентиляцию, следует начинать с рассмотрения устройства любой системы воздушного обмена. Вне зависимости от своей сложности любая вентиляция состоит из трех элементов:

1. Воздушный вход внутри помещения – проем, создаваемый в потолке или на стене, который является воздухозаборником, всасывающим загрязненный или выталкивающий чистый воздух.
2. Вентиляционный канал – шахта круглого или квадратного сечения, по которой происходит приток или отток воздушных масс.
3. Выходное отверстие – конечная точка системы, расположенная на крыше по выбранной технологии.

Входное и выходное отверстие канала закрываются воздухопроницаемой решеткой, предотвращающей попадание внутрь мусора, воды. Она может быть изготовлена из пластика или металла, совмещаться с вентилятором или заменяться ним. Расположение, диаметр и длина вентиляционного канала выбираются, исходя из строительного проекта, и обязательно рассчитываются заранее. Для этого созданы специальные жилищные нормативы помещений движения воздуха:

• Для ванной комнаты с притоком из жилой зоны норма вытяжки воздуха наружу составляет не меньше 25м3/час.
• Для отдельной уборной минимальный показатель – также 25м3/час.
• Совмещенный санузел с притоком из помещений жилой зоны требует скорости вытяжки воздуха наружу на уровне не менее 50м3 /час.

Несоответствие заявленным нормам говорит о том, что текущая система воздушного обмена подобрана неправильно, либо установлена с нарушениями.

Из чего состоит вентиляция туалета?

Качественный воздухообмен между туалетом и улицей может быть обеспечен совместной работой двух воздушных потоков: входящего и выходящего. Приток в помещение уборной обеспечивается через входную дверь или окно. Для этого в проёмах должны присутствовать либо естественные щели, либо выполнена специальная подрезка дверного полотна снизу. Согласно нормам, приведённым в справочном пособии к СНиП 2.08.01-89 под названием «Отопление и вентиляция жилых зданий», в нижней части дверного полотна уборной должен присутствовать просвет высотой не менее 2 см.

Очевидно, что данный стандарт уместен только для частных домов или квартир, в которых эффективно работает вытяжная вентиляция. Это второй необходимый элемент воздухообмена, продуктивность работы которого также регламентирована приведённым выше нормативным документом. Справочное пособие к СНиП 2.08.01-89 «Жилые здания» устанавливает норму вытяжки воздуха из туалета в размере 110-140 м³/ч.

Такие показатели скорости удаления воздуха из помещения, очевидно, способна обеспечить только принудительная вентиляция. То есть в вытяжное отверстие обязательно устанавливается специальный вентилятор. Возможны варианты обустройства вытяжки с естественной тягой, сила которой будет вполне достаточной для обеспечения качественного воздухообмена. С этой целью на конце воздуховода размещают так называемый «дефлектор», который увеличивает тягу в канале за счёт силы наружного ветра. Минусом данного решения становится невозможность просчитать производительность устройства, так как она зависит от непостоянных погодных условий.

Особенности вентиляции канализационной системы

Схема внутренней и внешней вентиляции канализационной системы

Вентилирование канализации в многоэтажных домах выполняется посредством установки вентиляционных каналов на основе вытяжной трубы, которая устанавливается в следующих местах:

1. Внутри строения — труба соединяется со стояком раковины, унитаза или ванны без подсоединения к общей системе вентиляции и вытяжке. Точное место крепления определяется на этапе проектирования канализации и водопровода;
2. За пределами строения — фановая труба монтируется к системе слива за пределами строения. Вентиляционный вывод с трубой фиксируется на внешней стене здания или располагается на любом другом участке стока с вертикальной поверхностью.

При создании вентиляции внутреннего типа и канализационной системы выбирается труба одного диаметра. Профессиональные сантехники рекомендуют использовать изделия сечением 50 или 110 мм.

При монтаже внешней вентиляции высота вытяжной трубы над уровнем кровли должна быть не менее 100 см. Выходное отверстие вентиляционного канала не закрывается плотной заглушкой. В противном случае под колпаком будет скапливаться конденсат. Это чревато образованием ледяных пробок и повреждением трубы.

Не желательно монтировать вытяжную трубу в непосредственной близости от свеса кровли. Это может привести к повреждению вентиляции вследствие схода больших объемов снега.

Нюансы проектирования

Общая схема вентиляции для канализации при помощи фановой трубы

В частных двух- и трёхэтажных домах при наличии нескольких санузлов на разных этажах «разряжение» воздуха усиливается. В этом случае оптимальным решением будет вывод вентиляционной трубы через кровлю дома. Общая высота трубы должна быть более 3,5 м, что предотвратит появление воздушной пробки во время одновременного слива.

Вентиляционный канал для канализации проектируется заранее и монтируется по ходу строительства дома. Если проект вентиляционной системы отсутствует, то трубы вентиляции выводятся через несущие стены уже после постройки дома. При монтаже вентиляции в домах, расположенных в регионах с очень низкой температурой, в зимний период внешнюю часть трубы необходимо утеплять, чтобы предотвратить её обледенение.

Как установить вытяжку в ванной своими руками

Вентиляция в ванной комнате устанавливается довольно просто. Монтаж можно сделать самостоятельно, без помощи специалистов. Для этого понадобится базовый набор инструментов, некоторые строительные материалы.

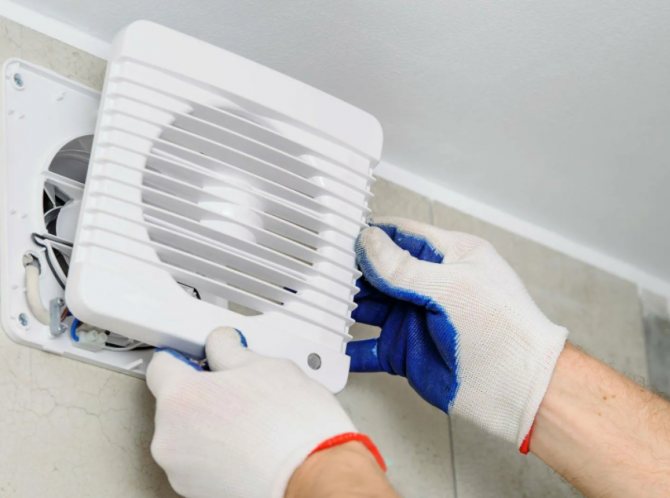

Последовательность действий при установке настенной вытяжки:

1. Проверить работу вентканала.
2. Снять лицевую панель устройства.
3. Закрепить механизм внутри вентиляционного отверстия. При необходимости изменить размер проема, увеличив его или уменьшив.
4. Подключить провода устройства к электропитанию. Спрятать их на месте швов между плиткой, или закрыть пластиковым декоративным коробом.
5. Проверить работу вытяжки.

6. Прикрепить лицевую панель к механизму (лучше использовать жидкие гвозди, крепежные элементы, предусмотренные производителем).

Как видно, схема вентиляции в ванной довольна проста.

Как сделать вентиляцию в ванной с подвесным потолком:

1. Устанавливаются воздуховоды от вентканала до места выхода вентилятора, надежно закрепляются, герметизируются.
2. Во время монтажа потолочной конструкции на панелях намечаются, просверливаются проемы для решеток, вытяжки, креплений.
3. Снимается лицевая панель, устройство закрепляется внутри потолочного проема.
4. Устанавливаются вентрешетки для проветривания потолка.
5. Трубопровод присоединяется к вентилятору.
6. Затем производится подключение к электросети.
7. Механизм закрывается декоративной панелью.
8. Проверяется работа вытяжки.
9. Завершающая сборка потолка.

Потолочная вытяжка ванной комнате

Важно помнить, что подвесная конструкция также нуждается в постоянном проветривании. Вентиляция в ванной и туалете строится немного по-другому

Как правило, эти комнаты находятся рядом, а смежная стена оборудована вентиляционным проемом

Вентиляция в ванной и туалете строится немного по-другому. Как правило, эти комнаты находятся рядом, а смежная стена оборудована вентиляционным проемом.

При наличии хорошей тяги, достаточно внутри смежной стены установить решетку, а вентилятор поставить внутри проема вентканала (схема настенной установки описана выше).

Когда воздухоотводной силы недостаточно, рекомендуется воспользоваться вариантами:

1. Устанавливается два вентилятора: первый внутри смежной стены, второй внутри проема воздушного канала.
2. Над подвесным потолком туалета прокладывается воздухоотвод от вентканала к ванне. Общий трубопровод для этих помещений делать не рекомендуется, чтобы избежать попадания отводимого воздуха из туалета в ванную.

Принудительная вентиляция

Ванная комната в частном или любом другом доме должна быть максимально чистой, проветриваемой. Но бывает такое, что при установке нового оборудования, такого как биде или душевая кабинка, естественной вентиляции становится недостаточно.

Появляется сырость, разрастается плесень, образуется эффект затхлости, застоя воздуха. Дополнительной неприятностью становится увеличение времени сушки вещей, а из ванной распространяется неприятный запах по всему дому.

Если появились подобные проблемы, то пришло время задуматься над установкой системы принудительной вентиляции в своем доме.

Система принудительной вентиляции мало отличается от естественной. Обе предполагают практически идентичные расчеты каналов для притока и оттока воздушных масс.

Основным отличием является наличие устройства, обеспечивающего прокачку воздуха по шахте. Как правило, для этого используется обычный вентилятор, вмонтированный в шахту, сопоставимый с ней по диаметру.

Такой подход позволяет избавиться от большей части проблем, связанных с самотечной системой. Значительно снижается зависимость работы от погодных условий, состояния вентиляционной шахты, а также сглаживаются незначительные ошибки, допущенные при монтаже каналов.

Типы устройств для принудительной вентиляции

основные виды вентиляторов

Существует много разновидностей принудительного проветривания. Здесь все сугубо индивидуально, зависит от проекта дома.

Но, так или иначе, монтаж начинается с расчета необходимой мощности, выбора типа оборудования. Также следует учесть, каким образом установка будет запускаться.

Для начала нужно ознакомиться с видами вытяжных устройств применяемых в ванной и туалете:

• Осевой вентилятор – самый простой и дешевый тип конструкции. Позволяет выполнить монтаж буквально за 20 минут.
• Центробежный вентилятор – дороже, сложнее осевого. Основным плюсом является повышенная мощность, большой ресурс.
• Приточно-вытяжные рекуператоры – самая дорогая и сложная система. В зависимости от производителя и конструкции могут потребовать дополнительных усилий, знаний технологии монтажа. Их особенность – осуществление притока свежего и забора старого воздуха из помещения. Дополнительной опцией является подогрев входящего потока до необходимой температуры.

Вытяжка в ванной комнате в частном доме может выполняться несколькими способами.

Виды вентиляционных систем

В деревянных домах используют такие виды воздухообменных систем:

1. Вытяжная вентиляция либо комплекс естественного воздухоотвода.
2. Механический воздухообмен (принудительный).

Если говорить о 1-м варианте, то он остается по праву наиболее распространённым. Такую вентиляцию предусматривают еще при планировании дома. Принцип ее организации заключается в перепаде давления, который возникает около дверей и окон.

Стоит отметить, что первоначально дерево «дышит» и поэтому в домах из дерева вопрос вентиляции не настолько серьезный, как в домах из других строительных материалов. Хотя иногда у владельцев таких домов возникают желания использовать дополнительные воздушнообменные системы.

Тогда стоит установить систему принудительного воздухообмена. Механическая вентиляция немного затратная, но с её помощью можно решить все проблемы, связанные с нарушением вентиляции ванной комнаты.

3 Самостоятельная установка

Установить вытяжку в туалете самостоятельно не слишком тяжело, особенно если вариант накладной и нужно просто вмонтировать устройство в отверстие. Но в любом случае работа будет состоять из нескольких ключевых этапов.

Установка состоит из следующих шагов:

1. 1. Подготовка места, где будет установлена вытяжка. Если есть необходимость, то канал для монтажа расширяется, хотя рекомендуется покупать устройство именно под уже сделанную вытяжку. В противном случае придётся портить отделку. Если канал вышел небольшим, то нужно подобрать соответствующую гофру или трубу подходящего диаметра. Все щели и зазоры, которые образовались после работы, заделывают монтажной пеной, а сверху — гипсом и финишной отделкой.
2. 2. Непосредственная установка. После того как прибор приобретён и место подготовлено, можно переходить к установке оборудования. На внутренние и внешние поверхности, с которыми вентилятор будет соприкасаться, накладывается гелевый клей. Дальше вентилятор прижимается на несколько минут, после чего фасадная крышка привинчивается с помощью саморезов.
3. 3. Подключение к электросети. Кабель необходимо провести точно к тому месту, где будет располагаться устройство. Желательно устанавливать его во время проведения ремонта, так как тогда провода можно будет спрятать за отделкой. В противном случае все кабели нужно скрывать в специальных коробах.

Принудительная вентиляция в ванной комнате

Более качественным и надежным методом вытяжки воздуха в частном доме является принудительная или механическая вытяжка. Именно она сможет удалить затхлый и неприятный запах, предотвратит появление плесени и сырости в доме.

Принудительная вентиляция быстро удалит влагу из ванной и санузла и не допустит возвращение загрязненного воздуха обратно в дом.

Большая часть современных домов строится в несколько этажей, соответственно санузел и ванная комната предусматривается на каждом этаже. Однако естественная вентиляция на верхних этажах не сможет справиться с очисткой воздуха в полной мере.

Объединить вытяжки из разных помещений можно на чердаке, если комнаты находятся на одной стороне дома.

Для оптимальной циркуляции воздуха в частном доме нужно устанавливать дополнительные вентиляторы, мощность которых должна соответствовать площади, которую необходимо очистить.

Когда нужно монтировать принудительную вентиляцию:

• если естественная вытяжка не справляется со своей задачей;
• если предыдущая вентиляционная система сломалась, а починка ее нецелесообразна;
• если в своей ванной комнате вы планируете установить джакузи или парогенератор.

Схема принудительной вентиляции в ванной комнате.

Механическая вентиляция состоит из вентиляционного канала для вытяжки воздуха и электрического вентилятора.

Если ванная комната небольших размеров специалисты рекомендуют выбирать осевые вентиляторы. Также в такой ванной комнате не должно быть джакузи, с таким количество влаги обычный осевой вентилятор не справится.

Для ванной комнаты больших размеров следует выбирать центробежные вентиляторы. Их высокая мощность легко справится с высокой влажностью в большой ванной комнате. С такой вентиляцией ваши зеркала не будут запотевать даже во время принятия джакузи.

Если площадь ванной комнаты достигает 15 м 2и более, вентиляция должна быть более продуктивной, поэтому центробежное канальное устройство будет идеальным вариантом. Он прост в установке, а также отличается бесшумной работой.

И осевой и центробежный вентиляторы одинаковые по своим размерам, но различны по величине КПД. Оба вентилятора одинаково привлекательны и эстетичны, прекрасно впишутся в любой интерьер ванной комнаты.

Осевой вентилятор
