Запорный клапан в смесителе виды

Кран-задвижка

Устройство работает таким образом. При повороте маховика проход жидкости перекрывается перпендикулярно располагаемым затвором. Этот вид широко используется в водопроводном хозяйстве до сих пор там, где есть необходимость перекрывать большие потоки воды в трубах с большим диаметром, а в быту реже. Срок службы задвижки зависит от конкретной конструкции и составляет 10-20 лет, а эксплуатационный срок (до выхода из строя) может составлять 2-3 тысячи циклов.

Споры о способах эксплуатации задвижки ведутся и сегодня. Одни утверждают, что она должна служить запорно-регулирующим целям, а другие, что ее следует держать либо закрытой, либо открытой, так как износ при постоянной работе неминуем. Даже наполовину открытая (закрытая) задвижка поддается действию абразивных веществ (взвешенных в воде материалов) песка и других твердых частиц, которые приводят к образованию царапин, выемок и других мелких повреждений. Появившиеся изъяны уменьшают сопряжение запорного узла. Исключение составляют задвижки с обрезиненным клином, но их выпуск ограничен использованием в трубах большого диаметра, а используемые в быту (1/2-1 дюйм) имеют затворку из латуни.

Такой вид запорного устройства жидкости имеет свои плюсы и минусы. Плюсы представлены следующими качествами:

• малая гидравлическая сопротивляемость, способствующая не уменьшению используемого диаметра;
• полнопроходимость устройства (без изгибов и поворотов, создающих завихрения);
• небольшая эксплуатационная длина;
• ремонтопригодность.

Минусы, ощутимые при эксплуатации, таковы:

• потеря герметичности вследствие засорения (удаляется прочисткой сидельных поверхностей);
• появление течи из-под штока (устраняется подтяжкой сальниковой гайки или заменой одноименной прокладки, если она отыщется в продаже);
• большая высота, не позволяющая осуществить установку задвижки в помещениях с ограниченной высотой);
• полное закрытие-открытие изделия достаточно длительно по времени (требует не одного поворота маховика);
• ограниченный ассортимент (изготавливают всего несколько заводов-производителей).

Рассматривая задвижку, как элемент применения в быту, можно говорить о ней, как о гиганте среди лилипутов. А применение такого устройства в коммунальном хозяйстве и промышленности, где используются трубы большого диаметра, оправдано.

Как поменять вводной кран в квартиру

Опишу практический вариант этапов замены вводного крана в квартиру. Последний случай — замена вводного крана жильцом, проводимая работником УК, дом серии П-44.

Во-первых, запорные вентиля были заранее куплены. Выбор пал на компанию «Bugatti». У них корпус латунный с никелированным покрытием, запорный шар из латуни с хромированным покрытием. Один кран с типом ручки «ручка», второй с ручкой типа «бабочка».

Замечу, что ручка удобнее бабочки, однако места для поворота «ручки» часто не хватает, поэтому покупают вентиля с ручкой «бабочка».

Во-вторых. Работы проводились работником управляющей компании, поэтому дополнительно договариваться с ним же о перекрытии стояков водопровода не пришлось.

В-третьих, для работ был обеспечен доступ к старым кранам. Так как в туалете, а стояки в доме серии П-44 расположены в туалете в сантехническом шкафу, был ремонт, доступ к ним был свободный. Шкаф был сломан, унитаз убран. Слом сантехкабины не проводился.

В-четвёртых, так как переноса стояков не было, замена именно вводных вентилей заняла около получаса. Вместе с вентилями ставили байпас на полотенцесушитель, поэтому точно сказать время работ не могу.

Назначение

Водопроводный кран – это небольшой по своим габаритам запорный механизм, выполняющий чрезвычайно важные функции. Стандартный образец осуществляет довольно тривиальную, но в то же время совершенно необходимую для функционирования трубопровода задачу – контролирует движение носителя внутри труб.

Случаются ситуации, когда трубопровод надо частично или полностью перекрыть, отрезать одну или несколько веток от водоснабжения. Причин тому бывает множество, начиная от банальной поломки сантехнических приборов, и заканчивая крупными разрушениями в системе.

В любом случае поломка грозит затоплением дома или квартиры, поэтому лучше сразу же перекрыть подачу воды, дабы обезопасить себя.

Перекрыть воду можно и на входе в магистраль, но тогда вы полностью отрезаете себя от водопровода на время ремонта (который, будет реалистами, может затянуться).

Вот почему любой мало-мальски приличный по протяжности трубопровод разделяют на логически понятные секторы или ветки, изолируя каждый сегмент с помощью этих самых кранов. Такой подход лучше и безопаснее стандартной сборки, хоть и немного дороже.

Один единый поворот ручки крана полностью перекрывает подачу воды на конкретном участке. При желании, водопроводный кран можно установить не только на отдельных ветках, но и вообще на входах в любой сантехнический узел.

Трубопроводный кран с соединением американка

В таком случае поломка, к примеру, в водоразборном механизме или на входе в водонагреватель устраняется легко и просто. Достаточно повернуть кран и устройство готово к дальнейшему ремонту.

Отметим, что используют различные виды водопроводных кранов не только для изолирования веток систем водоснабжения. Есть и другие назначения. Например, модернизация системы отопления, когда краны ставят на входах в радиаторы или в систему теплых полов, дабы иметь возможность в будущем быстро снять или заменить прибор.

Не менее популярный вариант – тройник или распределитель, выполняющий роль стрелочной задвижки, то есть перенаправляющий поток воды с ветки на ветку.

Не стоит забывать и про водоразборный кран. Лучше всего представить себе как действует водоразборный механизм, взглянув на вашу раковину в ванной. В любой ванной стоит водоразборный кран или смеситель, и только благодаря ему вы можете с удобством пользоваться благами цивилизации.

Статья по теме: Схема водоснабжения квартиры

Общий принцип действия и конструкция

Существуют разные виды кранов для водопровода, однако у всех них есть общие элементы конструкции. В любом случае кран состоит из:

• тела или общего корпуса;
• запорного элемента;
• ручки;
• уплотнителей.

Не имеет значения, рассматриваем мы вентили, тройник с краном, водоразборный кран или любые другие его разновидности. В любом случае они не обойдутся без четырех вышеописанных элементов, хоть скорее всего, эти элементы между собой будут отличаться.

Корпус крана зависит от того, какой конкретной задачей он занимается. Обычный муфтовый образец, по сути, встроен в корпус самой муфты. Угловой кран имеет угловой корпус, потому как его задача – формировать угловые соединения, например, на входах в радиаторы отопления.

Составляющие крана с запорным элементом в виде задвижки

Тройник имеет иной корпус. Тройник состоит из разветвленной муфты, что очевидно. Водоразборные решения могут быть встроенными или специальными. У них различия в корпусе намного значительнее.

Ручка у крана обычная и необходима для управления. Если рассматривается шаровый кран, то в нем ручка может находиться всего в двух положениях: закрытом, открытом. В кранах типа задвижки вместо ручки монтируют вентиль, а управление механизмом осуществляется за счет ее спирального вращения.

Что же до уплотнителей – то без них не обходится ни один рабочий механизм в сантехнике. В качестве уплотнителей пользуются резиновыми прокладками. В кранах уплотняют переходы между запорным элементом и корпусом.

Ремонт двухвентильного смесителя

Основные неисправности двухвентильных смесителей — неполное перекрытие воды, при котором она течет из крана, и протечки в области корпуса или через шток. Во всех приведенных ситуациях причинами неисправностей является истирание герметизирующих прокладок на корпусе, штоке и запорном клапане (в керамических кран-буксах – при повреждении поверхности элементов из керамики).

Устранение протечек в червячном вентиле

Ремонт кранов-смесителей для кухни вентильного типа проводят в следующем порядке:

• Поддевают острым ножом или плоской отверткой пластиковый колпачок-заглушку от маховика горячей или холодной воды и откладывают его сторону.
• Отворачивают отверткой винт крепления маховика и снимают его смещением вверх со шлицов штока.
• С помощью разводного ключа откручивает буксу за шестигранник в верхней части корпуса.

Далее, в зависимости от вида вентиля поступают следующим образом:

В буксах червячного типа основными причинами протечек является истирание прокладок, они располагаются на штоке, корпусе и в седле запорного клапана, последняя прокладка подвержена наибольшему истиранию и чаще других нуждается в замене.

Для замены клапанного уплотнителя откручивают на торце поршня прижимной винт, извлекает прокладку из гнезда и на ее место ставят новую. Если требуется срочный ремонт, а подходящей детали под руками нет, подкладывают в гнездо вырезанный по кругу с центральным отверстием кусочек любого материала (резина, кожа, пластик) и ставят прокладку на место.

При износе уплотнителей на штоке или корпусе приобретают аналогичные детали в торговой сети и устанавливают их на место изношенных. Если в магазине не удалось обнаружить резиновые кольца для штока, можно извлечь из борозд и намотать в канавки один — два витка тонких полосок ФУМ-ленты, лейкопластыря или тканевой изоленты и вернуть изношенные кольцевые уплотнители на место.

Этапы замены прокладки в червячном кране-буксе

Ликвидация протечек в керамических вентилях

Для ремонта керамических букс рационально заранее приобрести ремкомплект, в который входят все основные прокладки и две пластины из керамики. Основные неисправности и методы их устранения приведены ниже:

• Вода поступает в излив при износе нижней силиконовой прокладки. Для устранения неисправности требуется ее замена.
• Кран подтекает под маховиком, для ремонта меняются два уплотнительных кольца на штоке (если деталей на замену нет, используют подмотку, рассмотренную выше).
• Вода течет из излива при закрытом кране, если нажать на маховик сверху, течь прекращается. Причина неисправности, которая наиболее часто встречается в керамических буксах — износ фторопластового кольца, отвечающего за прижим керамических пластин друг к другу, при этом вода просачивается в зазор между ними. Дефект устраняется установкой нового фторопластового (медного) кольца.
• Вода протекает между буксой и корпусом смесителя, неисправность вызвана износом резинового кольца на поверхности буксы. Это одна из очень редких неисправностей, так как прокладка находится в неподвижном состоянии и не может износиться, разве что рассыпаться от времени и длительного нагрева. Ремонт состоит в замене наружного резинового кольца на корпусе буксы.
• С излива капает вода, неисправность заключается в повреждении поверхности самых долговечных керамических пластин частицами песка и другими твердыми абразивными частицами при долговременном использовании кранов для перекрытия грязной воды. Устраняют неисправность заменой изношенных пластин новыми из ремонтного комплекта.

Замена стертого фторопластового кольца (белого цвета) на медное в керамической кран-буксе

На современных кухнях чаще других используют однорычажные смесители, обладающие высокой функциональностью, удобством в работе и приемлемой стоимостью. Благодаря простоте конструкции, смесители с одним рычагом надежны в работе, а в случае возникновения неисправностей заменить изношенные или сломанные детали (картридж) по силам любому пользователю при наличии разводного ключа и элементарных технических навыков.

Особенности двухвентильных моделей

Основной целью крана с двумя вентилями является регулировка горячей и холодной воды для соединения в едином потоке определенного температурного режима. Данная модель давно считается утратившей популярность и лишь немногие все же предпочитают ее другим вариантам кранов. Несмотря на удобство и популярность смесителей однорычажного типа, этот вариант является более дешевым, а если сравнить технические характеристики, то они практически ничем не отличаются друг от друга.

Строение двухвентильного смесителя

В свою очередь, вентили смесителя подразделяют на несколько типов:

1. С эластичными прокладками (из резины, силикона и пр.).
2. С керамическими дисками.

Независимо от выбранного вида, смесители двухвентильного типа отлично работают как с прокладками, так и с дисками, т. к. они являются взаимозаменяемыми.

Замена прокладки

Еще одной часто встречаемой причиной выхода из строя смесителя может стать износ прокладки. Для ее устранения придется демонтировать кран и произвести замену прокладки.

Замена резиновой прокладки двухвентильного крана

Последовательность действия разбора смесителя двухвентильного типа будет неизменной. Когда кран-букса будет выкручена, нужно будет поменять прокладку.

Совет. Приобрести прокладку можно в специализированном магазине или смастерить самостоятельно, вырезав из куска плотной ненужной резины или кожи. Вырезается она ножницами или ножом по лекалу старой прокладки.

Произведя замену прокладки, соберите кран и не забудьте включить подачу воды в стояке. В целом работа не займет у вас много времени.

Запорные элементы. Принципы и устройство

Водопроводные краны выпускаются с разной конфигурацией запорного элемента: шаровая, клапанная, пробковая и клиновая конструкция.

Шаровый вентиль

Шаровой называется арматура, запорный орган которой имеет сферическую поверхность.

Её конструкция состоит из следующих элементов:

1. корпуса. Он может быть выполнен в цельносварном или разборном варианте. Вентили с цельным корпусом меньше весят, дешевле, но не подлежат ремонту. Разборные изделия имеют более сложную конструкцию, дороже стоят, но могут ремонтироваться;
2. запора в форме металлического шара. Имеет проходное отверстие сечением, меньшим или равным номинальному диаметру вентиля, может быть плавающим или фиксированным;
3. подвижного шпинделя, осуществляющего поворот запирающей детали;
4. ручки съёмного типа;
5. торцевых фторопластовых колец, обеспечивающих герметичность соединения корпуса и полированного шара.

Шаровый затвор имеет сквозное отверстие, ось которого параллельна направлению транспортируемой жидкости. Шток жёстко закреплён, и вместе с шаром образует вращающуюся ось, которая при закрытии клапана находится в перпендикулярном положении относительно направления движения водного потока. При повороте штока на 90º оси отверстия шара и потока воды совпадают и происходит подача воды.

Клапанный

В состав запорного узла клапанного вентиля входит резьбовой шток и поршень(клапан). Сечение поршня соответствует диаметру пропускного отверстия в корпусе изделия. При изменении положения клапана происходит его ввинчивание в посадочную гайку, и как следствие перекрытие потока движущейся среды.

Клапан может использоваться не только, как запорное устройство, а и для регулировки объёма подачи воды.

Клиновой

Клиновым называется вентиль для воды, подвижная деталь затвора которого имеет форму сужающейся к концу пластины(клина).

При повороте ручки в положение «закрыто», клин плотно прижимается к седлу в горизонтальных плоскостях параллельных направлению потока, который в этот момент вынужден дважды изгибаться под прямым углом.

Пробковый

У пробкового вентиля перекрытие потока осуществляется пробкой в форме конуса, прикреплённой к штоку. Под воздействием рукоятки опускается шток и пробка входит в проходное отверстие, плотно его перекрывая.

Червячный

Прокладка из эластомера плотно прижимается к седлу под воздействием механизма червячного типа, который приводится в действие с помощью ручки — маховика. В открытом положении вентиля происходит подъём штока с прокладкой и открытие прохода для воды.

Керамический

Внутри корпуса такого вентиля расположены две пластины с отверстиями продолговатой формы. Одна из них зафиксирована неподвижно в полости корпуса, другая прикреплена к шпинделю. При повороте ручки происходит смещение подвижной пластины до тех пор, пока их отверстия не совпадут и откроется проход для движения потока воды.

Вентили с электрическим приводом

Запорная арматура, оснащённая электроприводом, устанавливается в основном на магистральных трубопроводах большого диаметра.

Они управляются в автоматическом режиме дистанционно, могут также настраиваться на ручное управление с помощью штурвала. Электропривод состоит из двух основных узлов — двигателя и редуктора, для удалённого контроля оснащается указателями и датчиками положения запорного органа, для предупреждения перегрузок — специальными ограничителями. Для крепления к вентилю применяется фланцевый или муфтовый тип соединения.

Подготовка к работе и общие рекомендации

Перед работой нужно изучить технологию разборки смесителя, а также строение изделия. Имеет значение понимание роли каждого элемента в работе крана.

Особенности подготовки к работе по демонтажу смесителя и его раскручивания:

1. Готовят инструмент, если нет нужных приспособлений, их приобретают заранее, чтобы к началу работы были под рукой.
2. Перекрывают воду запорным вентилем, который стоит на водопроводных трубах горячего и холодного водоснабжения. Если такой кран в квартире отсутствует, перекрывают подачу воды в подвале многоэтажки на общем стояке.
3. Чтобы предупредить царапание корпуса, на инструменты надевают тканевые накладки (на губки плоскогубцев, ключей), гайки, арматуру оборачивают материалом.
4. На дно чаши раковины или душевого поддона кладут полотенце или другую толстую ткань, чтобы уберечь поверхность при случайном падении инструмента или запчастей (профилактика трещин).
5. Если ремонт можно выполнить без полной разборки и демонтажа, раскручивают только те узлы, которые необходимо.
6. Перед съемом рычага или одного из вентилей выкручивают стопорный болт крепежа, закрытый заглушкой, только затем демонтируют регулирующий и запорный блок.

Как предотвратить возможную поломку смесителя для ванной и душа в будущем

Каким бы дорогим не был двухвентильный смеситель, без должного ухода и аккуратного обращения поломки не миновать.

Основные правила, способные продлить эксплуатационный срок вашего крана:

1. Открывать и закрывать вентили нужно спокойно, без резких движений, чтобы не сорвать кран.
2. Прокладку лучше устанавливать силиконовую, поскольку она отличается повышенной износостойкостью в сравнении с резиновой.
3. Регулярно осматривать места соединений на наличие протеканий.
4. При первых признаках протечек, необходимо сразу заменить прокладку, чтобы потом не пришлось менять сантехнический прибор целиком, что гораздо дороже обойдется.
5. При разборе конструкции, необходимо произвести очистку деталей от загрязнений.

В случае обнаружения неисправности смесителя в ванной комнате, рекомендуется своевременно произвести ремонт, чтобы в будущем не пришлось покупать новый прибор. Процесс ремонта показан на видео:

Замену лучше производить самостоятельно, так как такой вариант обходится гораздо дешевле, чем вызов сантехника. И пусть придется потратить немного времени и сил, зато вы будете уверены в надежности конструкции.

Как установить вентиль на трубу

Способ установки зависит от выбранного вида вентиля.

Монтаж резьбового вентиля

Установка резьбового вентиля водоснабжения производится по следующей схеме:

• если резьбы на трубах нет, то ее можно нарезать при помощи специального оборудования. Для этого используется плашка нужного размера. Нарезка резьбы производится при вращении плашки по трубе. Для удобства можно применять плашкодержатель;
• на концы труб надеваются контргайки, являющиеся фиксаторами вентиля;
• резьба герметизируется. В качестве герметика можно использовать ФУМ-ленту, льняную нить ил специальную нить Тангит Унилок;
• вентиль накручивается на уплотненную резьбу и фиксируется контргайками.

Монтаж фланцевого вентиля

Установить вентиль на водопроводную трубу при помощи фланцев можно по следующей схеме:

• на концы труб методом дуговой сварки крепятся фланцы;
• между фланцами на трубах и фланцами на кране устанавливаются резиновые прокладки, позволяющие достичь герметичности соединения;
• фланцы скрепляются между собой болтами.

После установки вентиля любым способом рекомендуется проверить герметичность соединений. Для этого вода подается в систему постепенно.

Таким образом, выбрать вентиль для водопровода и установить его, зная простые инструкции, можно своими силами. Для этого не требуется специальных навыков и большого набора инструментов.

Что такое вводной кран в квартиру

Напомню, что система внутреннего водопровода дома состоит из: вводов в здание, водомерных узлов, разводящей водопроводной сети, стояков водоснабжения, подводки к сантехническим приборам и установкам. А также водоразборной, смесительной, запорной и регулирующей арматуры. Читать: Что такое коллекторная схема водоснабжения.

Как видим из этого нормативного определения, вводной кран в квартиру относится к системе внутреннего водопровода, а именно его хозяйственно-питьевой части.

Технически более правильное название вводного крана квартиры — это запорный вентиль отделяющий стояк водоснабжения от водопроводной разводки квартиры.

Именно это граничное расположение порождает частые споры на тему, кто его должен ремонтировать и за чей счёт. Не буду вписываться в этот спор, только замечу, что при сдаче дома в эксплуатацию, обязательна только установка вводных запорных вентилей. Читать: Кто должен проверять и заменять стояки водоснабжения

Если в процессе эксплуатации дома жильцами не принято других решений, вентиль стояка водоснабжения это часть общего имущества многоквартирного дома.

Так как жильцы платят за содержание и ремонт жилья, вполне разумно предположить, что аварийный ремонт (замену) вводного запорного крана должна проводить управляющая компания дома или ТСЖ. Это же относится к капитальному ремонту или плановому ремонту водопровода дома, а вместе с ним и вентилей.

Однако, как мне кажется, если жилец решил сделать ремонт ванной по своему желанию, замена вводного запорного вентиля проводится за его счёт.

Например, вы решили заменить стояки водоснабжения в границах в своей квартиры. Нелогично менять стояки за свой счёт, а вентиля за счёт ремонтного фонда. Хотя варианты могут быть.

Какие бывают вентили?

Вентиль представляет собой запорное и регулирующее устройство, насаженное на шпиндель резьбового типа, осуществляющее перекрытие прохода в горизонтальной плоскости.

Технические условия его изготовления регламентируются ГОСТом 12.2.063-81, ГОСТом 5761-74. Выпускается водопроводный вентиль в нескольких модификациях, имеющих отличия в:

1. конструкции корпуса (прямоточный, проходной, угловой, смесительный);
2. способе герметизации места сочленения крышки с подвижным элементом затвора (сильфонный, сальниковый);
3. расположении ходовой гайки (резьба гайки погружного или выносного типа);
4. материале изготовления основных элементов (латунь, чугун, сталь);
5. способе крепления к трубопроводу (арматура фланцевая, муфтовая, цапковая, штуцерная, под приварку);
6. конструкции запирающего элемента (шаровый, клапанный, пробковые, клиновой);
7. типе передачи усилия на рабочий механизм(ручное управление, от электропривода).

Причины протечек и способы их устранения

Основные причины возникновения протечек могут быть следующие:

• изношенная прокладка. Если при закрытом вентиле вода сочится из крана, то требуется заменить прокладку. Её изготавливают из микропористой резины, которая является надёжным и износостойким материалом, стойким к деформациям и коррозии. Применение прокладки в качестве уплотнителя обеспечивает высокую степень герметичности и простоту техобслуживания вентиля. На сокращения срока её службы может повлиять нарушение целостности кромки седла под клапаном вентиля. Соприкасаясь с деформированной кромкой прокладка быстрее выходит из строя и плохо держит воду. Чтобы её заменить вначале перекрывают подачу воды на стояке, затем разбирают устройство и меняют прокладку на новое изделие;
• неисправность сальника или износ его набивки. О том, что сальник пришёл в негодность или пересохла его набивка можно судить по течи воды по стенкам штока в тот момент, когда вентиль находится в открытом положении. Способ устранения течи в этом случае зависит от конструктивных особенностей головки вентиля. Когда головка имеет сальниковую втулку, то зачастую достаточно её просто затянуть поплотнее. Если втулка затянута до предела, в течь воды не прекращается, то необходима замена набивки. Работу по замене сальниковой набивке проводят при закрытом вентиле следующим образом:

1. отворачивают и снимают втулку сальника;
2. извлекают старые слои набивки с помощью шила или узкой отвёртки;
3. укладывают новый наполнитель, уплотняя каждый слой жгута отвёрткой;
4. устанавливают на место втулку, закручивая её не менее чем на 2 — 3 витка резьбы.

Для ремонта вентиля, у которого в конструкцию головки входит накидная гайка, втулку сальника снимать не обязательно. Достаточно немного ослабить на штоке крепление накидной гайки, и намотать поверх втулки сальника распушенный жгут уплотнителя. Затем гайку следует вернуть в исходное положение.

Советы по выбору

Практически весь выбор лучших шаровых кранов для дома сводится к латунным изделиям – надежным, не склонным к коррозии, долговечным, недорогим и широко распространенным. На полипропиленовых трубах для отключения части системы применяют конструкции из полипропилена. На ввод всегда ставят металлические изделия.

Протечки водяных систем дорого обходятся, поэтому следует покупать продукцию в достаточно крупных магазинах, с чеком и сертификатом. Не зацикливайтесь на импортной продукции – отечественные производители также выпускают продукцию хорошего качество.

Кран необходимо осмотреть – не должно быть сколов, трещин; резьба должна иметь не менее 4-6 полноценных витков без замятин; стенки должны быть достаточно толстыми; необходимо осмотреть кран внутри, проверить, как поворачивается рукоятка и шар, есть ли в шаре отверстие (и есть ли шар – изредка встречаются «муляжики», в которых корпус проточен, как труба, ручка не поворачивается, шара нет и в помине). Кроме того, необходимо попытаться понять – не силуминовый ли корпус – металл внутри будет белый, а кран будет казаться легким – плотность силумина меньше, чем у латуни (по стандарту – 8,5-8,7 г/см³). Силумин покупать нельзя – лопается иногда уже при монтаже.

Примерная цена

Латунные краны ходовых диаметров 15 и 20 мм стоят от 150 рублей, полипропиленовые тех же диаметров – от 110 рублей. Рычажный смеситель для кухни будет стоить от 2000 рублей (самый простой)до… предела совершенству нет – бывают смесители стоимостью десятки тысяч, а для душа – могут дотянуть и до 100 000.

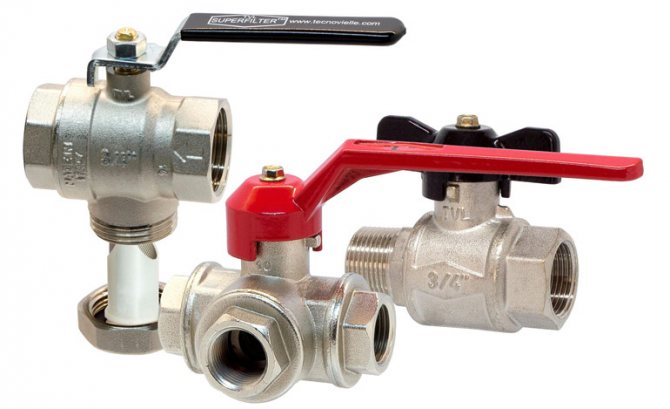

Шаровый кран

Пальма первенства в применении среди запорных устройств принадлежит шаровому крану. Многие мастерах их считают по праву лучшими. Несмотря на его существование более ста лет, он вырвался в передовики благодаря использованию новейших уплотнителей. Запорный элемент в форме шара. Шар через шток соединен с рычагом и при действии на рычаг движение шара устанавливает запорное устройство (выемка в самом шаре) в нужное положение «закрыто или открыто».

Шаровые краны бывают:

проходные (проход жидкости через кран равен потоку жидкости из-за равенства диаметра в трубе и кране) с отсутствием гидравлического сопротивления; редуцированные, где диаметр прохода через кран меньше отверстия трубы подачи воды, где происходит смена сопротивления (применяется в системах, где не особо важно наличие такого сопротивления). Применяются шаровые устройства в водо, тепло, газоснабжении

Особенно он потеснил своим применением в водоснабжении своих собратьев – задвижку и вентиль. Использование крана имеет свои преимущества и недостатки

Применяются шаровые устройства в водо, тепло, газоснабжении. Особенно он потеснил своим применением в водоснабжении своих собратьев – задвижку и вентиль. Использование крана имеет свои преимущества и недостатки.

Преимущества выражены следующими качествами:

• универсальность, применение во всех сферах, где по трубам проходят жидкостные вещества;
• многообраие, выраженное разными видами (с внешней и внутренней резьбой) и конфигурацией, разборностью и возможностью соединения в любом сочетании с деталями и встраиваемыми фильтрами;
• практичность и долговечность (срок службы до 50 лет) с 25 тысячным циклом эксплуатации;
• малые габариты, что позволяют применять его в разных системах и помещениях;
• быстрота открытия-закрытия устройства;
• перекрытие потока за четверть оборота (собратья таким свойством не обладают).

 Шаровые краны имеют такие недостатки :

• ограниченность его применения в водопроводах обусловлено тем, что такие краны не являются регулирующими в полной мере. Внутренние шары, при неполном повороте, позволяют мусору забивать образующиеся при этом щели и способствуют разгерметизации и износу запорного устройства;
• невысокая морозостойкость (остатки жидкости в кране могут замерзнуть) и привести в негодность кран, чего нельзя сказать о других видах описанных здесь;
• рекомендуемое открывание-закрывание крана по причинам, как и у вентиля.

Устройство кранов и смесителей

Устройство смесителя с керамическими дисками и керамическим патроном.

Устройство смесителя с керамическими дисками: 1 — аэратор, регулятор струи; 2 — уплотнительная шайба; 3 — головка с керамическими дисками; 4 — крестовина; 5 — корпус; 6 — гибкие шланги для подводки воды.

Устройство однорычажного смесителя с керамическим патроном: 1 — регулирующая рукоятка смесителя; 2 — аэратор, регулятор струи; 3 — керамический патрон; 4 — корпус смесителя; 5 — фиксирующая скоба крепления смесителя; 6 — гибкие шланги для подводки воды.

Устройство смесителя с термостатом.

Устройство смесителя с термостатом: 1 — регулятор установки температуры; 2 — патрон термостата; 3 — корпус; 4 — керамическая головка; 5 — регулятор напора воды; 6 — обратный клапан; 7 — встроенная гайка; 8 — выход для присоединения душа; 9 — система градуировки.

Технология изготовления и материалы

Для изготовления вентиля используются разные материалы:

• Латунь. Изделие из латуни отличается небольшими габаритами, малым весом, коррозионной стойкостью и большой продолжительностью срока службы. Его можно монтировать в систему как холодного, так и горячего водоснабжения из стальных и пластиковых труб. К недостатком можно отнести высокую стоимость таких изделий.
• Чугун. Вентили из чугуна имеют довольно большую массу, но надёжные, способные выдержать повышенный уровень давления, устойчивые к разному роду деформациям. Имеют невысокую цену, поэтому часто применяются для сооружения системы водоснабжения в частных и многоквартирных домах, дачных построек и гаражей.
• Сталь. У стальных изделий вместо ручки на корпусе установлено колесо, проворачивая которое можно отрегулировать уровень давления или прекратить напор движущейся среды. Они легче чугунных, имеют простую конструкцию, ремонтнопригодные, могут использоваться в системах отопления с более высокой рабочей температурой и давлением, а также в сетях где существует опасность возникновения гидроударов.
