Короб в ванной для труб: дизайн и разновидности материалов

Производители сантехнических люков

Самые крупные российские производители сантехнических люков: «Хаммер», «Колизей Технологий» и «Практика». Все фирмы базируются в Москве и Подмосковье. И у всех свои фишки. Например, «Хаммер» разработал уникальную для наших широт противопожарную модель. А «Практика» одна использует магнитно-нажимной замок CombiTOUCH.

Сантехнический люк в ванной комнате и туалете может иметь не только утилитарное значение, но и нести эстетическую нагрузку. Как? – Об этом читайте в статье не нашем сайте http://remontspravka.com/santehnicheskiy-lyuk-v-tualete-vannoy-kak-element-dizayna/

«Как выбрать скрытые люки под плитку для ванной комнаты» — эта инструкция поможет вам не растеряться  при приобретении этого не совсем обычного изделия

Где в квартире устроить тайник от воров? – С полной достоверностью узнать об этом вы можете только на нашем сайте

Конечно, в России возможно приобрести сантехнические люки и зарубежных брендов. Например, очень распространены у нас люки Alu-Star. Однако это не тот случай, когда зарубежное лучше. Не машину же, в конце концов, выбираем!

Обзор производителей

Очень важно, при составлении обзоров, говорить и о разных производителях описываемой продукции. Знания о том, кому из них можно доверять, значительно облегчают покупку готовых люков

Составляя импровизированный рейнтинг, на первое место хотелось определить компанию ПФ «Хаммер». Данная фирма выпускает алюминиевые нажимные изделия под названием «Слава». Они на отечественном рынке пользуются большой популярностью. И вот почему:

• Дверца люков открывается легким нажатием без дополнительного использования каких-либо приспособлений (крючков, например). Вся фурнитура – немецкого производства. Дверца полностью выходит из корпуса, поэтому она не затрудняет доступ к имеющимся инженерным коммуникациям.
• Крепится к основанию корпуса дверца при помощи самоцентрирующей петли. Она способна выдерживать высокие нагрузки, при этом центрирует крышку люка по отношению к проему корпуса. Вот почему во время многочисленного открывания изделия плитка, наклеенная на крышку, не будет скалываться и трескаться.
• В закрытом виде ревизионный люк – полностью герметизированное изделие.
• Продукция проходит четырехступенчатый контроль качества.
• Производитель дает пятилетнюю гарантию на все свои изделия.
• Конструкция люка такова, что дверца способна выдерживать большую нагрузку. Поэтому на дверцу можно наклеивать любые облицовочные материалы внахлест.
• На корпусе имеется резиновый уплотнитель, Когда люк находится в закрытом виде, он в полном объеме выполняют функцию надежной гидроизоляции. Поэтому описываемое изделие можно эксплуатировать в помещениях с высокой влажностью.
• Произвести монтаж люка «Слава» можно в любые стены (закрепить изделие можно и на гипсокартонное основание, и на кирпичные, бетонные стены).

Обобщение описанных технических особенностей продукции торговой марки «Слава» позволяет говорить о наличии неоспоримых преимуществ.

Надежные люки под плитку «Практика» занимают второе место в предложенном рейтинге. Их установка предполагает применение любого плиточного облицовочного материала: от обычной керамики, до тяжелых плит керамогранита или натурального мрамора. Основное преимущество данной продукции – усиленный корпус. Он изготавливается из толстостенной стальной трубы, поэтому рама способна выдерживать любые нагрузки. Подобные изделия специалисты рекомендуют выбирать тогда, когда нужно выбрать напольный вариант исполнения.

Третье место по популярности моделей занимают люки под плитку «Евроформат». Это легкие конструкции, они имеет небольшой вес, изготавливаются из прочного алюминия, используются для установки в гипсокартонные ниши. Монтируемая конструкция практически не создает дополнительной нагрузки на фальшстены.

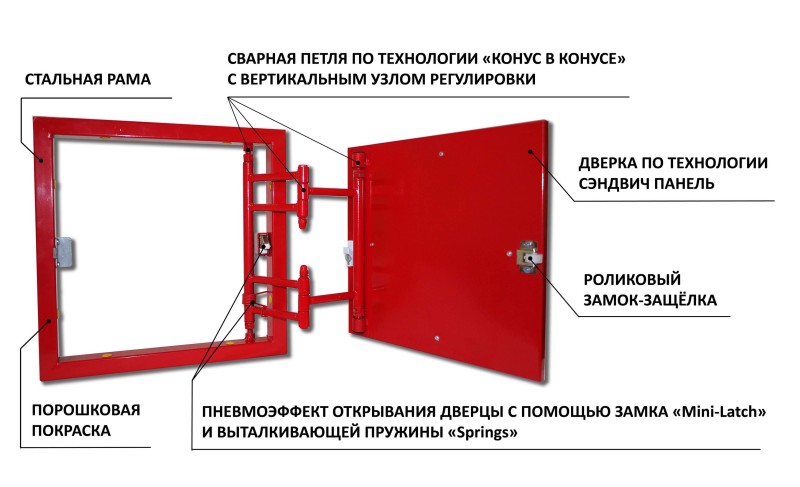

Нажимной ревизионный люк под плитку: особенности изделия

Потайной люк под плитку с нажимной системой – это один из типов ревизионных окон, система открывания которых была усовершенствована. Это позволяет устанавливать их незаметно и не портить внешний вид помещения. Кроме того, это позволяет решить проблему установки люка в туалете под плитку, так как обычно места там очень мало, а доступ к коммуникациям необходим всегда.

Для того чтобы люк смогу выдержать нагрузку, которую постоянно будут оказывать на него отделочные материалы, например, керамическая плитка или мозаика, в системе предусмотрены надежные петли.

Установка скрытого люка под плитку имеет свои особенности и монтаж осуществляется не так, как если бы речь шла об обычном ревизионном окне. Все дело в том, что стремясь сделать крышку люка незаметной, её устанавливают несколько глубже настенного покрытия, чтобы затем поверх заклеить плиткой, достигнув эффекта полной незаметности.

Различные варианты открывания нажимных сантехнических люков

Стоит отметить, что обычный металлический или пластиковый люк под плитку не подойдет. Для надежной фиксации материала на поверхности ее покрывают специальной гипсокартонной пластиной. Она служит превосходной основой для крепления любого материала и при этом способна выдерживать существенные нагрузки.

Люки скрытого монтажа под плитку идеально подходят для помещений, в которых есть необходимость установки ревизионных окон, однако сделать это нужно на видном месте. Скрыв их за соответствующим финишным покрытием, их можно сделать совершенно незаметными, гармонично вписав и интерьер кухни, ванной, туалета и т.д.

Что же касается механизма открывания, то в данном случае это происходит следующим образом: легкое нажатие извне провоцирует срабатывание механических защелок, которые способствуют выдвижению люка во фронтальном направлении. После этого крышка отодвигается в сторону, предоставляя владельцам свободный доступ ко всем коммуникациям.

Петли и механизмы люка способны выдержать 6-23 кг веса дверцы с облицовочным материалом

Купить люк скрытого монтажа под плитку стоит еще и потому, что эта эффективная система позволяет осуществлять открывание люка без риска повредить плитку. При этом сохраняются эстетический и функциональный аспекты решения проблемы.

Советы при облицовке скрытой конструкции

Если вы планируете заняться изготовлением и установкой ревизионной конструкции в ванной под плитку своими руками, то примите во внимание такие советы:

• плитку начинать класть лучше прямо под дверцей, причем не в нижнем ряду сразу над полом, чтобы не докладывать оставшуюся плитку позже;
• очень тщательно просчитайте положение швов между плиткой, расположенных как вертикально, так и горизонтально. Для этого применяйте точный лазерный уровень;
• затирать швы между люком и основной частью плитки не нужно, потому что в таком случае он будет сильно выделяться на фоне интерьера ванной комнаты.

Как вы смогли убедиться после прочтения данной статьи, ревизионный люк под плитку можно сделать и установить в ванной комнате своими руками и это не так сложно, как могло бы показаться.

Однако не забывайте, что при работе нужно быть крайне внимательным и аккуратным, ведь одна маленькая ошибка или неточность может испортить как и саму конструкцию, так и внешний вид помещения.

Если вас не устраивают нейтральные типовые цвета для готовых моделей, то в магазине вы можете выбрать любой цвет, начиная от нейтрального и заканчивая яркими оттенками или же покрасить его самостоятельно баллончиком, заполненным краской.

Как можно отделать?

Простая покраска ревизионного люка в жилом строительстве применяется, как правило, только в тех случаях, когда люк расположен на окрашенной стене. В таком случае краска подбирается под оттенок общего фона, благодаря чему люк становится менее заметным. Такой способ прежде всего актуален для люков открытого типа монтажа.

Гораздо чаще используются люки скрытого типа, поверхность которых декорируется тем же способом, что и всей стены, чаще всего плиткой. Такой вариант наиболее предпочтителен, так как позволяет сделать люк практически полностью незаметным. В редких случаях люк оставляют с первичной (заводской) отделкой. Такой вариант применим, когда люк находится в незаметном месте и не бросается в глаза. Например, такой люк может располагаться у задней части шкафа под раковиной, так как в этом случае люк будет скрыт дверцами шкафа.

Есть и другие варианты отделки, но перечисленные выше примеры являются самыми популярными. А с другими отделочными вариантами принцип тот же – совпадает с отделкой или контрастирует.

Вот и все, что нужно знать о ревизионном люке. Самое главное, необходимо заранее продумать то, где будет располагаться люк, чтобы к коммуникациям был доступ, но при этом дверца люка не сильно бросалась в глаза. Все остальные параметры (размер, способ открытия двери и вариант оформления) выбираются уже исходя из его местоположения и личных предпочтений.

Установка изделий

Правильность монтажа изделия проверяется в трёх плоскостях пузырьковым уровнем и корректируется натяжением саморезов.

Сантехнические конструкции устанавливают:

• на клей;
• на анкерные дюбели;
• на саморезы.

Способ монтажа не зависит от того, из какого материала выполнен сам лючок. Учитывают материал, куда будет устанавливаться конструкция. Если она монтируется на основу из металла или дерева, то используют саморезы. Дюбели подойдут, если стенки ниши сделаны из кирпича или бетона.

Предлагаем ознакомиться Установка смесителя в ванной: высота на раковиной для монтажа на стену, как установить кран своими руками

Изготовленную своими руками потайную дверцу можно закрепить на длинных штырях, под которые подготавливают в стене подходящие по размеру отверстия.

Общая инструкция по установке выглядит следующим образом:

В первую очередь под размер люка подготавливают соответствующее отверстие. Оно должно быть такого размера, чтобы люк входил в него плотно, без запаса

Причем его располагают так, чтобы не пострадала плитка на соседней стене при неосторожном открывании и исключают его примыкание к углу.
Размечают отверстия под крепления на самом люке.
Вынимают люк. Просверливают отверстия

Вставляют лючок обратно и делают отметки на основе.
Сверлят отверстия: под дюбель они равны диаметру обоймы, под саморез – 1/2 внешнего диаметра.
Лючок сантехнический устанавливают и фиксируют. При установке на дюбели щели между рамой короба и стенками отверстия заполняют монтажной пеной.

Если короб сделан из гипсокартона, устанавливают люк в туалете под плитку одним из двух возможных способов.

В первом случае необходимо создать в коробе металлический каркас, по размеру совпадающий с размерами люка, на этапе его монтажа:

1. Можно ограничиться жестким каркасом с двух сторон: по ширине или по длине, но желательно сделать его полным – по периметру. Рекомендуется приобрести сантехнический лючок заранее.
2. Раму закрепляют на саморезы по металлу к металлическому гипсокартонному профилю.
3. На каркас дверцы прикрепляют гипсокартон так, чтобы он с нахлестом заходил на раму.
4. При необходимости прижим и угол наклона петель регулируют шестигранным ключом.

Во втором случае люк устанавливают в гипсокартонную стену без сооружения для этих целей каркаса:

1. Делают разметку, соответствующую размерам люка, на гипсокартонном коробе.
2. По разметке выпиливают кусок гипсокартона с помощью лобзика (в углах делают под пилку отверстия дрелью).
3. В отверстие устанавливают лючок таким образом, чтобы рамка примыкала к внутренней стороне гипсокартона. Ее фиксируют струбцинами и закрепляют саморезами.

Монтаж каркаса

Самым важным моментом является разметка будущего каркаса. Разметку следует производить с учетом толщины гипсокартона (или гипсоволокна) и толщины плитки с клеем. Гипс 12 мм (можно использовать 9 мм) плюс 10 мм на плитку с клеем (укладка под гребенку). Итого получается 22 мм. Для того, чтобы готовый экран был «заподлицо» с краем ванны, каркас должен быть заглублен на 22 мм.

Если ванна только устанавливается, то очень полезно сразу прикрутить направляющий профиль. У акриловых ванн обычно кромка не идеально прямая, а немного продавлена посередине, проконтролировать это можно правилом, на крайний случай ровным профилем. Из-за «провиси» нужно найти оптимальное положение направляющей — середина профиля заглублена ровно на 22 мм, а края немного больше. Для крепления к ванне можно использовать куски гипсокартона или бруски. В конечном итоге нужно, чтобы профиль выступал за нижний край кромки для удобного прикручивания гипсокартона.

При уже установленной чугунной или любой другой ванне, придется крепить профиль вглубь на 22 мм уже на месте. К чугунной или металлической ванне, во внутреннюю полость кромки нужно сначала приклеить несколько закладных из бруска, 3-4 шт, а уже затем крепить направляющий профиль ПН27-28. Клеить закладные можно, например, жидкими гвоздями.

В дальнейшем направляющие крепятся по всему периметру будущего экрана. При необходимости, можно отказаться от вертикальных направляющих, заменив их вертикальными стойками из ПП-профиля возле краев. Так же стойки устанавливаются по всей длине каркаса на расстоянии 40-60 см друг от друга.

На данном этапе следует определиться с положением потайного люка-ревизии, его роль будет выполнять одна плитка, опирающаяся на две вертикальные стойки. Эти две стойки следует расположить так, чтобы плитка-люк заходила на середины (оси) профиля.

Ну а когда весь каркас собран, его зашивают гипсокартоном (гипсоволокном). Перед прикручиванием следует прорезать отверстие под люк.

Уже к прикрученному листу, в люк, нужно прикрутить горизонтальный отрезок ПП-профиля для крепления магнитов.

Экран готов к облицовке плиткой. Перед укладкой плитки рекомендуется прогрунтовать гипсокартон.

Назначение механизма

Говоря простым языком, чтобы скрыть коммуникации, все трубы и систему управления устанавливают в стене. Оснащение это практически постоянное, как и само здание. Однако есть элементы, которые хоть и редко, но все же приходится осматривать, регулировать или заменять. Это счетчики, контролирующие расход воды, фильтры, благодаря которым жидкость проходит очистку от вредных компонентов и которые нужно своевременно менять, краны, регулирующие подачу, и многое другое. Эти элементы также укрыты в толще стены, но доступ к ним обеспечить крайне необходимо, причем беспрепятственный. Как раз для подобных целей и предназначен скрытый люк под плитку. Это одновременно и часть дизайна интерьера, и коммуникационный механизм. Фактически скрытый люк представляет собой установленную внутри комнаты небольшую дверцу, внешняя поверхность которой встроена в плоскость стены. Таким образом, не нарушается и геометрия помещения.

Виды сантехнических люков

Название – «ревизионный люк» – говорит само за себя. Эта специальная дверца предназначена для обслуживание сантехнических коммуникаций: труб, счетчиков, запорных кранов. За дверцей легко спрятать приборы учета холодной и горячей воды, сделать их недоступными для взора посторонних.

В маленьких ванных комнатах ревизионные лючки обычно располагаются а видном месте. Поэтому многие жильцы стремятся спрятать их, например, за плиткой или кафелем. В связи с этим и выделяют различные виды люков:

• «под плитку»;
• «под покраску»;
• металлические;
• пластиковые.

Каждый из видов люков имеет свои достоинства и недостатки, которые необходимо учитывать при покупке. Пользуются популярностью «невидимки», совпадающие по форме с плиткой, подробнее прочитать о них можно в отдельной статье.

Лючки «под покраску» используются в помещениях с окрашенными стенами, либо при креплении на подвесных потолках. Они окрашиваются после установки в цвет настенного или потолочного покрытия, практически невидны, не имеют ручек. Чтобы открыть потайную дверцу, нужно всего лишь знать, где она находится, легкое нажатие – и доступ открыт.

Металлические люки, как и пластиковые, не прячутся, чаще всего окрашены в белый цвет. Металл сверху покрывается полимерной пленкой, чтобы продлить срок службы во влажных условиях. Иногда такие лючки имеют замки с ключами, которые предназначены для семей с детьми.

Для чего нужны люки в ванной?

Трубы, приборы учета расходуемой воды и прочее технологическое оборудование в пространстве под ванной выглядит визуально непривлекательно, поэтому нередко во время ремонта комнаты проем закрывают декоративным экраном, кладкой (кирпичной, из стеклянных блоков, пеноблоков) или гипсокартоном.

В случае поломки перелива, сифона ванной или необходимости замены счетчиков, для комфортного устранения проблем нужно обязательно оставлять в закрывающей пространство стене технологическое окно, в которое монтируют ревизионный люк.

Ниша в стене, оборудованная открывающейся дверцей, также послужит местом для хранения моющих, гигиенических и косметических средств, мочалок и полотенец.

Ревизионный люк: размеры

Вес люка составляет 3 кг как минимум и может доходить до 15 кг. А размеры варьируются в пределах от 200х300 до 1200х1200. В данном случае выбирать нужно исходя из размеров ванной комнаты и того каких размеров ревизия вам нужно и какой обзор вам нужен.

Популярность таких ревизий объясняется тем, что они визуально увеличивают пространство и не отнимают и так важное место в ванной. К тому же их не будет видно, потому что поверх будет плитка, как и во всей ванной

Но стоит помнить: если ремонт уже сделан, то перепланировка и монтаж скрытой версии ревизии на уже готовый ремонт не имеет никакого смысла. Это может лишь испортить то, что было сделано.

Более подробно размеры люков указаны в таблице:

Размеры ревизионных люков Оптима с распашной дверцей

Виды конфигураций дверцы для сантехнического шкафа

Вариантов того, какими могут быть дверцы, очень много. Можно рассмотреть различные материалы для изготовления: гипсокартон, фанера, дерево, ЛДСП, плитка, зеркало и так далее. У каждого из этих вариантов есть как свои преимущества, так и свои недостатки.

Распашные из натурального дерева, покрытого бесцветным лаком

Двустворчатый шкаф с дверками из ламинированного ДСП

По типу конфигурации также можно выбирать из множества вариантов стандартные дверцы с традиционным способом открывания, створки по типу жалюзи, дверцы купе, дверца-невидимка или дверца-обрешетка. Именно последние два варианта в силу своего удобства используются чаще всего.

На фото купейные дверцы, выполненные во всю стену туалета

На фото узкая распашная дверка из матового стекла

Дверца-невидимка

Обычно такой вариант применяется под покраску или плитку. У этих конструкций есть много преимуществ, потому что их устройство максимально продумано. Они хорошо закрываются (плотно), и при этом дают возможность легкого доступа к счетчикам и другим коммуникациям.

Такая дверца практически не видна и не привлекает в интерьере, ведь его очертания сливаются с плиточными швами. Имеют много вариантов для декорирования: это может быть мрамор, зеркала, искусственный или натуральный камень. Специальный механизм позволяет открывать люк надавливающим движением. Установку необходимо производить в одно время с монтажом стен шкафа, после чего он вместе со стенами комнаты облицовывается.

Лучше доверить работу по монтажу такой конструкции профессионалам, так как процесс установки имеет много нюансов.

Дверки с обрешеткой

Этот вариант достаточно прост и удобен, при этом стоить будет совсем не дорого. Дверцы с обрешеткой подойдут для любого сантехнического шкафа. Главное – заранее сделать замеры и приобрести соответствующую мебель. Обычно материалом для изготовления таких дверей служит дерево или ПВХ. Они удобны в монтаже, но заранее нужно подготовить блок рамы, крепления петель и замка. Если дверцы выполнены из дерева, позаботьтесь о покрытии лаком или морилкой. Пластиковые экземпляры не требуют дополнительной обработки.

Дверки с решетками обеспечивают проветривание шкафчика и способствуют созданию аккуратного интерьера

Строение обрешетки предполагает хорошую вентиляцию внутри шкафчика, но значительно ухудшает шумоизоляцию.

На фото решетчатые дверцы, закрывающие бойлер для подогрева воды

Разновидности люков по месту установки

Хотя чаще всего речь идет о настенных люках, существуют еще напольные и потолочные модели. Потолочные ревизионные люки монтируют  для доступа к вентиляционным системам.

Их часто устанавливают в подвесных потолках. Основное требование к потолочной модели – малый вес, поэтому металлические модели выбирать нежелательно.

Кроме того, потолочный ревизионный люк должен быть оснащен прочной дверцей и надежным запорным механизмом, который предотвратит ее самопроизвольное открывание.

Потолочные ревизионные люки имеют собственные конструкционные особенности. Они дополнительно оборудованы страховочными деталями – скобами или цепями. Есть модели со съемными дверцами, декоративные люки-светильники и т.п.

Напольные люки выдерживают серьезные нагрузки. Нужно выбирать достаточно прочную модель, чтобы, наступив на нее, человек не провалился под пол.

В продаже можно найти мощные металлические конструкции, оборудованные дополнительными ребрами жесткости, прочной крышкой и уплотнителями для герметизации зазора между крышкой и рамой. На уплотнители стоит обращать особое внимание. От них зависит, будут ли проникать из-под пола посторонние запахи, сырость

Также желательно брать модель с фиксаторами и амортизаторами. Эти элементы предназначены для плавного и легкого открывания крышки, удержания ее в открытом положении

От них зависит, будут ли проникать из-под пола посторонние запахи, сырость. Также желательно брать модель с фиксаторами и амортизаторами. Эти элементы предназначены для плавного и легкого открывания крышки, удержания ее в открытом положении.

Напольный люк для жилого помещения может быть изготовлен из влагостойкого ламината. Это своеобразный аналог настенных люков-невидимок. Но если дверцы настенных моделей отделывают плиткой, то напольный люк маскируют покрытием, которым застелен пол в помещении.

Обычно это линолеум или плитка. Как выглядит напольный люк под плитку, демонстрирует видеоролик

Выводы

1. Если Вы подобрали плитку и определились с ревизионным проемом, выбирайте алюминиевые Revizor с легким корпусом и стальными петлями. Готовые люки из стали сохранят Ваш бюджет без потери в качестве конструкции.

2. Если Вы собираетесь устроить доступ к скрытым инженерным коммуникациям в последнюю очередь, когда осталась лишь дыра в облицованном коробе, лучше выбрать стальной Шаркон под индивидуальные размеры ревизионной ниши.
