Вакуумирование холодильного контура кондиционера

Внешний блок кондиционера идёт с завода заправленным, то есть в нём находится фреон в необходимом количестве. Не дают ему выйти наружу закрытые трёхходовые клапаны.

После монтажа у нас получается система состоящая из внутреннего блока и соединительных трубок, заполненных атмосферным воздухом с содержащимися в нём примесями и влагой.

Для нормальной работы нам необходимо удалить воздух и влагу из системы, после чего открыть вентили, запустив фреон.

Процесс вакуумирования кондиционера

Подсоединяем манометрический коллектор к вентилю на кондиционере (шланг низкого давления-синий) для начала процесса вакуумирования:

• Подсоединяем заправочный шланг к вакуумному насосу (жёлтый)
• Открываем вентиль низкого давления
• Включаем вакуумный насос
• После окончания процесса закрываем вентиль на манометрическом коллекторе
• Только после этого выключаем насос
• Запускаем фреон в контур открывая вентили на кондиционере шестигранником (оба)

Как долго делать вакуумирование кондиционера?

Длительность процесса зависит от возможностей вакуумного оборудования. Показатель степени вакуумации – мощность техники, одноступенчатые вакууматоры менее мощные, подходят для соответствующих сплит-систем. Акт герметизации может длиться около 30 мин.

Проследить уровень давления можно с помощью монометрического коллектора, либо вакууматора. Более точные показатели герметичности контура достигаются методом опрессовки высоким давлением (40 Бар).

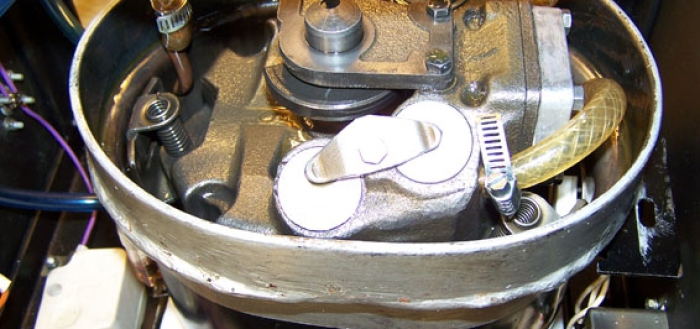

Конструкция компрессора глазами Кулибина

Мотор компрессора часто снабжен тремя патрубками:

• входной фреона;
• выходной фреона;
• технологический мастера.

Двигатель купается в масле, растворяющим и фреон. Сложно правильно изменить марку (тип) хладагента. При вакуумизации подождите четверть часа: масло отдаст старый фреон. Компрессору придется 15 минут поработать вхолостую. Процесс замены масла непрост, хотя можно выполнить процедуру. Перед заправкой убедитесь: внутри отсутствуют вода, воздух, заменяемый фреон. Зачем? Старый R12 считается злейшим врагом озонового слоя, заменяется повсеместно новым, взрывоопасным, но не в концентрациях, присущим помещениям, эксплуатирующим холодильники, случись утечка в окружающую среду.

При работе любители экспериментов отмечают: из выходного патрубка выбрасывается масло. В составе холодильника нюанс лишен летальных последствий. Жидкость стекает обратно в масляную ванну. Когда соорудите самодельный компрессор из холодильника, оснастите выходной тракт очистными фильтрами. Аксессуары обязаны остановить масло, воду. Автолюбители применяют фильтры тонкой очистки топлива Лады Калина ценой 100 рублей за штуку. Включите, будет видно через пропускающий свет корпус: бумажная начинка раздувается. Главное, чтобы не разорвало.

Полезно будет установить предохранительный клапан, китайский пистолет, снабженный манометром, купить не проблема. Пара слов, характеризующих устройство. Главными составляющими самодельной компрессорной станции назовем:

• компрессор;
• ресивер;
• регулирующая арматура;
• соединительные шланги.

Ресивер представлен баком. Опытные граждане рекомендуют сделать из огнетушителя подходящей емкости, авторам больше нравится идея сварить деталь из куска толстой трубы, листовой стали. Размер подберете по месту, потребностям, арматура врезается в произвольных местах. Понадобится четыре отверстия:

• входное от компрессора;
• выходное для использования;
• контрольное для манометра;
• сервисное для слива конденсата.

Последнее располагают близ дна емкости. Прежде чем сделать компрессор самостоятельно, найдите документацию снятого с холодильника агрегата. Замучила лень – рассчитывайте рабочее давление 8 атм. Хватит подкачать колеса, продуть двигатель – с лихвой. Продувая свечи, запаситесь лимитом 15 атм. Выбирая арматуру, рассчитывайте максимальное давление, делая запас.

Контрольный патрубок снабжается манометром, датчиком давления, производящим автоматическое отключение по достижении заданного значения. Снимайте компрессор из холодильника своими руками вместе с пускозащитным реле (бывает два реле в отдельных корпусах). Питание набора механизмов идет напряжением сети 230 В. Лучше будет найти сетевой фильтр, подобный охраняющему старенькую стиральную машину. Агрегат защитит прибор. Обитатели гаражного кооператива часто варят, стабильность напряжения оставляет желать лучшего. Номинал отличается от стандартного, зачастую противореча требованиям ГОСТ к качеству услуг поставки электроэнергии.

Пара слов о работе компрессора. Ресивер нужен стабилизировать давление, позволяет поработавшему мотору отдохнуть. Компрессор закачивает баллон воздухом, руководимый управляющей арматурой. Перепускной клапан предохраняет систему от аварии, пускозащитное реле контролирует нормальный режим работы двигателя, защищает от перегрева. Воздух накачивает ресивер, забирается выходным шлангом, снабженным фильтром. Входя в компрессор, наружный воздух очищается, устраняются пыль, по возможности – влага. Некоторые автомобилисты накачивают ресивер 8 атмосферами, хранят устройство неделями. Этого делать нельзя, хотя и можно!

Шуточная нота с серьезными последствиями позволяет с пользой попрощаться, оканчивая подраздел.

Изготовление вакуумника своими руками

Простейший агрегат можно изготовить из старого велосипедного (автомобильного) насоса. В домашних условиях, его производительности хватит за глаза.

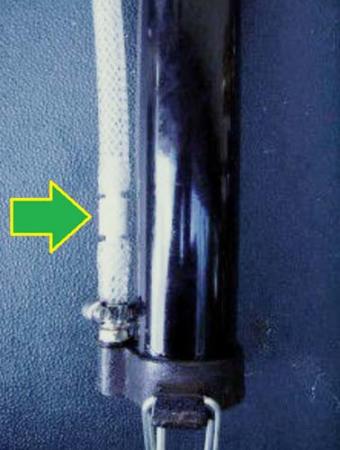

Вакуумный насос из велосипедного насоса

Основной элемент – манжета поршня. Она выполнена в виде резинового усеченного конуса, и служит одновременно выпускным клапаном. То есть, при обратном ходе поршня, манжета пропускает воздух.

После переделки меняется направление рабочего хода: надавливая на рукоять, вы уменьшаете объем камеры, воздух выходит через перевернутую манжету. Вытягивая рукоять, вы создаете в камере разряжение, чего собственно и требуется.

Однако в таком виде насос будет работать лишь один цикл. В нормальном состоянии, утечку воздуха контролирует золотник в накачиваемой камере. При создании вакуума, на выходе из насоса следует установить еще один клапан. Подойдет тот же золотник от колеса, либо клапан от аквариумного компрессора.

Тогда во время обратного хода, во впускном тракте будет сохраняться разряжение, а лишний воздух будет стравливаться через манжету поршня.

Конструкция примитивная, простая в реализации и достаточно эффективная. Единственный недостаток – отсутствие механизации (откачивать воздух придется вручную), и неудобное направление приложенного усилия. Давить на рукоять легче, чем вытягивать ее из насоса.

Это можно исправить, немного доработав механизм. В этом случае поршневая манжета не переворачивается, а в верхнюю часть корпуса ввинчивается штуцер для впускного шланга. На него монтируется запорный клапан. Для герметичности на шток рукояти устанавливается сальник (иначе система будет негерметичной).

Конструкция немного сложнее в реализации, но работать таким насосом гораздо удобнее.

Вакуумный насос из автомобильного компрессора

Доработки минимальные, это самый простой вариант мощного вакуумника (разумеется, при наличии компрессора донора). Если оборудование придется покупать – затея теряет смысл, проще взять готовый вакуумный насос.

Суть переделки в следующем: на цилиндре есть два клапана, их необходимо поменять местами. Выпускной штуцер

На него одевается впускной шланг с клапаном, который запирается в направлении выхода воздуха. При работе поршневой группы, с точки зрения компрессора ничего не меняется. Просто вы вместо сжатого воздуха используете для работы создаваемое разрежение.

Вакуумный насос своими руками из компрессора позволяет не только откачивать воздух из пакетов с продуктами. Вы можете оборудовать настоящую вакуумную камеру. Например, из скороварки.

Для контроля за обратным давлением можно использовать вакуумный манометр.

Из медицинского шприца

Узнав о том, как сделать насос из шприца, можно, используя очень недорогие расходные материалы, изготовить устройство для откачивания небольших объемов газа или жидкостей. Для того чтобы сделать такое устройство, которое может оказаться полезным во многих ситуациях, потребуются следующие расходные материалы и комплектующие:

• тройник, изготовленный из пластика;
• трубка из гибкого полимерного материала, диаметр которой должен совпадать с диаметрами отверстий в шприце и тройнике;
• два обратных клапана (в этом качестве можно использовать устройства, которыми оснащают аквариумные компрессоры);
• медицинский шприц, от объема которого будет зависеть мощность изготавливаемого вакуумного насоса.

Полимерная трубка должна плотно сидеть на тройнике

Из медицинского шприца вакууматор своими руками изготавливается в следующей последовательности.

1. Гибкая полимерная трубка нарезается на отрезки длиной примерно 10 см, каждый из которых подсоединяется к тройнику таким образом, чтобы они максимально плотно облегали его носики. После соединения трубок с тройником к одной из них, располагающейся под прямым углом к двум остальным, также максимально плотно подсоединяется носик шприца.
2. Концы двух трубок, расположенных друг напротив друга, соединяются с обратными клапанами, один из которых должен пропускать воду только по направлению к тройнику, а второй – только от него. Ориентироваться при установке обратных клапанов следует на стрелки, нанесенные на корпуса таких устройств.

Стрелки на клапанах не должны смотреть друг на друга

Использовать простейшую вакуумную помпу, изготовленную из медицинского шприца, можно для перекачивания воды из одного сосуда в другой. При этом в перекачиваемую жидкость погружается обратный клапан, который пропускает воду только к тройнику, а в пустую емкость тот, который обеспечивает движение жидкой среды только от тройника. Чтобы привести такой вакуумный ручной насос в действие, достаточно начать перемещать поршень шприца.

Чтобы проверить работу насоса, попробуйте перекачать воду из одной чашки в другую

LiveInternetLiveInternet

—Рубрики

• Аквариум (36)
• Бизнес (28)
• быстрый переход (29)
• видео (891)
• танцы (30)
• уроки (135)
• фильмы, сериалы (633)
• вязание крючком (3488)
• детское (113)
• мужское (1)
• пальто, кардиганы, жакеты (618)
• пуловеры, свитера (138)
• топы, безрукавки, жилеты (396)
• туники, платья, сарафаны (653)
• узоры, салфетки, прихватки и др. (1306)
• шапки, шали, береты, шарфы (59)
• вязание спицами (3355)
• детское (169)
• мужское (90)
• пальто, кардиганы, жакеты (791)
• пуловеры, свитера (515)
• топы, безрукавки, жилеты (281)
• туники, платья, сарафаны (489)
• узоры, салфетки, прихватки и др. (377)
• шапки, шали, береты, шарфы (383)
• гадание, гороскоп (99)
• газета (11)
• дача (4551)
• интересно (879)
• овощи (1961)
• плодово-ягодное (865)
• цветы (1023)
• для дневника (773)
• обучение (170)
• фоны, флешки. (331)
• дом (7952)
• дети (422)
• здоровье (2057)
• игры (45)
• интерьер (2334)
• мода (10)
• пасека (3)
• позвоночник (167)
• полезно (1013)
• строительство, ремонт (1182)
• хозяйство (261)
• цветы (723)
• журналы (54)
• игра на гитаре (91)
• интересно (501)
• интересные ссылки (858)
• компьютер (266)
• обои (87)
• программы (289)
• ссылки (158)
• история (194)
• книги (1559)
• музеи (68)
• художники (21)
• музыка (1104)
• альбомы (266)
• для снятия стреса (45)
• частушки (5)
• полезно (248)
• прикольно (236)
• религия (268)
• рецепты (26163)
• второе (2675)
• второе горшочки (109)
• второе запеканки (353)
• второе колбаса (250)
• второе копчение (55)
• второе мясо (1879)
• второе овощи, грибы, крупа (902)
• второе пельмени, манты, вареники (144)
• второе пикник гриль (34)
• второе птица (1281)
• второе рыба, морепродукты (1009)
• второе субпродукты (321)
• второе шашлык (103)
• выпечка (6567)
• выпечка беляши, чебуреки (127)
• выпечка булочки (521)
• выпечка оладьи, блины (181)
• выпечка печенье, кексы (312)
• выпечка пироги заливные (224)
• выпечка пироги не сладкие (346)
• выпечка пироги сладкие (487)
• выпечка пирожки, пицца, пончики (470)
• выпечка рулеты, заварные (119)
• выпечка торты (392)
• выпечка хлеб, батон, багет (305)
• десерт (483)
• заготовки (1861)
• закуски (2591)
• интересно (866)
• каши (189)
• мастер-класс (37)
• мультиварка (68)
• напитки (533)
• паштеты, намазки (13)
• первое (390)
• салаты (2688)
• Соусы, маринады, припрвы (625)
• сыр (91)
• тажин (30)
• тесто (624)
• рисование (203)
• Рукоделие (7212)
• бисер (130)
• бумага (287)
• буфы (105)
• вышивка (273)
• Вязание (1695)
• журналы, книги (862)
• идеи (119)
• интересно (527)
• камни (17)
• канзаши (75)
• лоскуты (219)
• мастер-класс (563)
• мозаика (3)
• мыло (170)
• перуанское вязание (19)
• пластик (91)
• плетение (571)
• программы (168)
• свечи (26)
• трафареты (45)
• шитье (1491)
• Салон красоты (2444)
• внешний вид (404)
• волосы (583)
• диеты, похудение (438)
• интересно (29)
• маникюр (27)
• маски, крема, лосьоны (642)
• фитнес (387)
• сонник (1)
• стихи (473)
• телефон (2)
• школа, психология (702)
• английский (18)
• эзотерика (764)

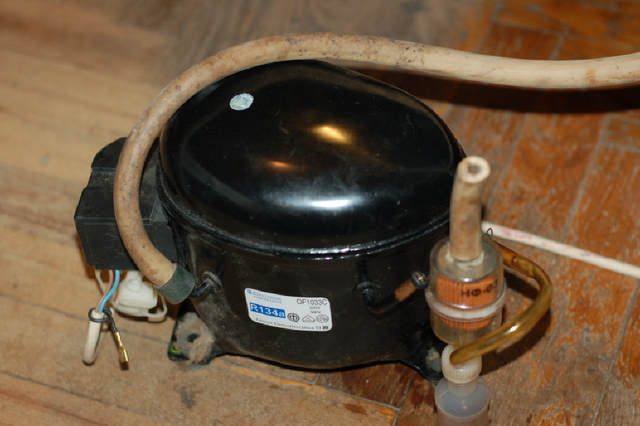

Насос из холодильника своими руками

Если бытового компрессора под рукой не оказалось, можно использовать нагнетатель от любой поломанной холодильной установки или кондиционера. Этот вакуумный насос изготавливается в несколько приемов:

С помощью ножовки обрежьте медные трубки, которыми компрессор соединяется с конденсатором и испарителем.
Запомните, а лучше сфотографируйте схему подключения компрессора к электросети и реле
Важно уделить этому особое внимание, так как при неправильном присоединении проводов компрессор не только окажется неработоспособным, но и может выйти из строя.
Надеваем на медный обрезок со стороны всоса дюритовый шланг, подсоединяем его к вакуумируемой емкости и включаем компрессор в сеть.. Такой насос, конечно, не сможет обеспечить столь низкого остаточного давления, как установка, собранная на базе бытового компрессора, но для большинства бытовых задач он вполне сгодится. Такой насос, конечно, не сможет обеспечить столь низкого остаточного давления, как установка, собранная на базе бытового компрессора, но для большинства бытовых задач он вполне сгодится

Такой насос, конечно, не сможет обеспечить столь низкого остаточного давления, как установка, собранная на базе бытового компрессора, но для большинства бытовых задач он вполне сгодится.

Создание насоса из компрессора холодильника

Обыкновенный холодильник, который стоит в каждой квартире и каждом доме, помогает длительный срок сохранять пищу непортящейся. Мало кто задумывался о принципах работы этого агрегата – достаточно того знания, что он создает холод, при котором продукты питания долгое время не теряют свои качества.

На самом деле холодильник не создает холод, а отбирает тепло у воздуха, и эта его способность может пригодиться как ни странно, и для обогрева дома. Тепловой насос своими руками из холодильника станет хорошим решением для небольших домов, где мощности стандартной установки будет достаточно для перемещения охлаждающей жидкости.

Создается тепловой насос следующим образом: холодильник полностью разбирается, и из него извлекаются самые нужные элементы. Это даже не трубки с идущим по ним фреоном, а компрессор. Насос из компрессора холодильника будет перемещать смесь воды и фреона по трубам, которые проводят вдоль дома, обеспечивая тем самым его прогрев. Откуда же берется тепло для жидкости? Для этого используют внешние источники – такие, как подземные воды, или само геотермальное тепло. Чтобы оно помогало в отоплении дома, необходимы скважины, либо помещение трубок с жидкостью в среду, имеющую большую температуру, чем в среднем на улице. Если поблизости имеется горячий источник, это может стать простым и дешевым решением вопроса.

Чтобы в доме сохранялось тепло, необходимо проследить за его теплоизоляцией. Важную роль в этом играет проведенный ремонт и материал, из которого изготовлены деревянные полы и стены. Для больших помещений, или в условиях сильного понижения температуры, вариант с компрессором из холодильника может быть малоэффективным.

Следует учесть также, что хотя фреон и не относится к ядовитым газам, но, тем не менее, герметичность всех труб должна быть максимальной – было бы нежелательно, чтобы из-за неплотного стыка все труды пропали даром. Фреон легко испаряется, поэтому необходимо обеспечить замкнутую и четко функционирующую систему – тогда пополнение запасов газа может потребоваться только в редких случаях.

Вторым полезным приспособлением, которое может быть изготовлено из стоящей на кухне техники, стал вакуумным насос из компрессора холодильника. Многие слышали про такую вещь, но видел далеко не каждый. Между тем те продукты, которые мы покупаем в магазине, чаще всего упакованы именно с его помощью – из под слоя упаковка был откачан воздух, создавая внутри вакуум. Мало того, что упаковка теперь плотно прилегает к продукту, так и хранится он станет намного дольше – в таких условиях практически не встречаются бактерии, наносящие вред продуктам питания. Так как сделать из компрессора холодильника насос – задача, посильная каждому, даже старый холодильник может еще долгое время послужить в качестве насоса создания вакуума. Можно получить продукты, которые будут долго храниться, и не портиться. Помимо этого, мощный насос может быть применен для уменьшения объема вещей (курток и т.д.), чтобы затем пакет с ними можно было поместить в сумку или чемодан.

Как сделать из компрессора холодильника насос? На самом деле достаточно лишь извлечь его, обрезав все идущие к нему шланги, и затем можно пользоваться насосом для получения вакуума в пакетах

Главное – обратить внимание на способ его подключения к сети, иначе придется потратить время на попытки подключить его отдельно от холодильника, из которого компрессор был вытащен

Источник

1 По какому принципу работает насос при откачке воздуха

Перед тем, как описать принцип работы вакуумных насосов для кондиционера, предварительно рассмотрим существующие виды и структуру устройства.

Вакуумный насос, предназначенный для откачки воздуха из кондиционера, разделяется на насколько видов.

Фото 1. Структура вакуумного насоса.

1. 1. Пластинчатый роторный насос. Представлен четырьмя видами. По уровню производительности достигает шестидесяти литров в секунду. При этом максимальность давления составит половину Паскаля.
2. 2. Водокальцевой вариант вакуумного насоса. Производитель вывел на рынок две разновидности. Для осуществления деятельности такого агрегата обязательно нужна вода. Отличается долговечностью в использовании и относительной дешевизной.
3. 3. Насос мембранный. Вакуум создается относительно неглубокий. В своей деятельности требует частой замены таких элементов, как клапана и мембраны. Чаще всего область применения промышленность.
4. 4. Очень глубокий вакуум создает золотниковая модель вакуумного насоса. Большой вес, приличный объем и повышенная стоимость делают возможным его применение только на предприятиях.
5. 5. Насос, имеющий масляный уплотнитель. Специальное отделение для масла обеспечивает отличное действие аппарата.

Устройство насоса примерно одинаковое у всех производителей. Отличаются только по вышеперечисленным видам. Какая же у него структура?

• Выполнен в горизонтальной плоскости.
• Существуют два окна. Одно нагнетает газ, другое – всасывает.
• Жидкостное кольцо служит для сжимания газа.
• С помощью лопаточного колеса приводится в движение кольцо.
• Набор мелких элементов.
• Вакууматор для кондиционера произведен из чугуна.
• Крышка содержит отверстие для подачи водного ресурса.

Что касается принципа действия, то его ключевая робота заключается в удалении воздушных масс из кондиционера. Такой прибор, также служит для удаления различных газов и паров воды. Одновременно создает низкий тип давления.

В результате воздушная смесь изолируется и перемещается к выходу через патрубок. Когда происходит процесс связывания газа, то его микрочастицы удаляются при помощи жидкости. Поэтому применение вакууматор имеет двойное значение для кондиционера. Одновременно исчезает жидкая и газообразная смесь.

Результаты

При решении того, приобретать ли промышленный вариант исполнения или сделать влагомаслоотделитель своими руками, следует учитывать то, какой степени очистки следует добиться. Современные конструкции позволяют отделить загрязняющие частицы размером до пяти микронов. Существует фильтр, который позволяет отделять от потока частицы размером до одной десятой микрометра.

Габаритный чертеж фильтра влагоотделителя П-ФВ

Стоимость вышеприведенных вариантов исполнения очень велика. Поэтому следует рассматривать требования, которые предъявляются системой к качеству подаваемого воздуха. Если не нужно достигать подобного качества потока, то целесообразно приобретать более дешевые варианты исполнения. В обычных системах подачи воздуха можно использовать самодельный вариант исполнения для компрессора. Сделать своими руками подобную конструкцию можно, самодельный фильтр будет иметь меньшую эффективность, но его стоимость будет незначительной, ремонтопригодность позволит исключить вероятность возникновения больших затрат при обслуживании.

Виды вакуумных насосов и принцип их действия

Все насосные устройства, предназначенные для создания вакуума в замкнутом объеме, делятся на три основных типа:

• устройства водокольцевого типа;
• пластинчато-роторные вакуумные насосы;
• насосы мембранно-поршневого типа.

Принцип работы вакуумного насоса водокольцевого типа

Принцип действия насосов водокольцевого типа основан на том, что их механизм, вращаясь в окружающей его жидкости, создает разрежение воздуха в центре камеры лопастного механизма, что и обеспечивает всасывание воздуха через входной патрубок оборудования.

Принцип действия и устройство пластинчато-роторного вакуумного насоса

Вакуумные насосы пластинчато-роторного типа, которые, как правило, изготавливаются в двухкамерном исполнении, работают за счет того, что газовая среда при помощи роторного механизма нагнетается из одной камеры устройства в другую.

Схема поршневого вакуумного насоса типа ВНК-6

Насосы мембранно-поршневого типа, отличающиеся универсальностью, оснащаются клапанами и поршневой системой. Поршни, совершая возвратно-поступательные движения в рабочей камере, то снижают давление воздуха, то увеличивают его, что и способствует всасыванию воздушной среды через входной патрубок устройства и ее выталкиванию через выпускной патрубок. Система клапанов в конструкции вакуумных насосов данного типа обеспечивает движение воздуха в одном направлении.

В данной публикации предлагается рассмотреть вопрос, как сделать бытовой вакуумный насос своими руками. Разберем несколько простых способов откачки воздуха, реализуемых в домашних условиях с использованием подручных материалов либо старого компрессорного оборудования.

Разновидности самодельных конструкций

Видов насосов может быть много. Это зависит от их прямого предназначения. Самым простым вакуумным упаковщиком можно по праву считать медицинский шприц. Но недостаток его в том, что вакуум можно создать в маленьких объёмах

И даже если дома нет медицинского шприца, то можно с лёгкостью его купить в аптеке, только следует обращать внимание на размер

Но для того чтобы можно было упаковывать большие объёмы, хорошо подойдет автомобильный насос. Его нужно просто переработать под требуемые параметры. Тем более, вакуумный насос из автомобильного компрессора своими руками сделать не составит никакого труда.

Также можно сконструировать вакуумный насос из компрессора от холодильника, или переделать приспособления от аквариума.

Использование автомобильного насоса

Самодельный вакуумный насос можно выполнить из разных исходных материалов. Самые популярные варианты — это автомобильные и велосипедные ручные насосы.

А изготовить его можно с помощью следующих шагов:

• Для начала необходимо разобрать конструкцию. Сперва открывается крышка на резьбе, которая держит весь механизм вместе.
• Потом нужно вытянуть поршень и снять кольцо (оно выполняет функцию уплотнения). Снять его можно, открутив винт, расположенный снизу.
• После этого уплотнитель нужно перевернуть и прикрутить винт обратно.
• Собрать механизм.

Таким образом можно собрать аппарат, который создаёт несильный вакуум в ёмкостях с небольшим объёмом. Но дополнительно для вакуумного насоса нужно вмонтировать ещё и клапан.

Монтаж вакуумного клапана

Для того чтобы сделать вакууматор своими руками, в любом случае понадобится обратный клапан. Его можно легко найти в магазине, где продаются животные. Такая деталь устанавливается в компрессор от аквариума. Как вариант можно спросить знакомых, у которых есть рыбки, возможно, они имеют такие сломанные компрессоры. Поэтому обратный клапан будет не жалко, так как он уже сломан. Он идеально подойдёт в качестве запчасти для вакууматора.

Такой клапан необходимо закрепить на месте отверстия будущего аппарата. К клапану прикрепляется трубка, которая будет входить в ёмкость. Он также должен быть поставлен правильной стороной, чтобы втягивать воздух к себе, а не выпускать обратно. Для того чтобы проверить, в каком направлении работает клапан, перед установкой в него нужно подуть. Если воздух не проходит, то этой частью необходимо его прикреплять к основе конструкции. В том случае, когда клапан качественный и надёжно загерметизированный, то таким аппаратом можно создавать давление в 190 МБар.

Изготовление из компрессора

Небольшой насос не может исполнять все функции, которые нужны для современной хозяйки. Для более мощного аппарата необходимо использование дополнительных приборов. Для этого идеально подойдёт мотор с электроприводом. Можно использовать обыкновенный компрессор или помпу. Причём, такая работа абсолютно не трудоёмкая. Нужно всего лишь вмонтировать трубку в отверстие мотора, но перед этим снять фильтр. После соединения трубки аппарат готов к использованию.

Иногда продукты, которые необходимо вакуумировать, содержат большое количество влаги. Для того чтобы избежать поломки, нужно вмонтировать дополнительную сушку, которая состоит из ресивера и отстойника.

Вакууматор из мотора от холодильника

Бытовой компрессор не всегда можно найти в хозяйстве, поэтому следует искать альтернативные варианты. Холодильники, особенно некачественные, могут иногда ломаться. Вот из мотора от старого холодильника можно сделать вакууматор. Также можно использовать кондиционеры.

Такая конструкция создаётся по следующему алгоритму:

Для начала необходимо отрезать трубки холодильника, соединяющие компрессор, испаритель и конденсатор

На этом этапе нужно обратить внимание на то, каким образом компрессор подключается к сети и реле, так как неверная переделка и установка не только приведут к неправильной работе, но и конструкция может выйти из строя.
После этого только остаётся присоединить шланг и можно пользоваться.. Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо

Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо.

Тем не менее у всех вариантов самодельной вакуумной конструкции могут произойти такие поломки:

• Поломка электрического двигателя или его неквалифицированное подключение к сети.
• Несогласованность привода и вала мотора холодильника.
• Заклинивание рабочего элемента.
• Создаётся накипь.
• Перегрев вакууматора и его деталей.

Таким аппаратом можно без проблем откачать воздух из банки или бутылки.

Создание обратного клапана для компрессора

Газообразные и жидкие среды, которые транспортируются по трубопроводам, должны перемещаться в нужном направлении. Установив обратный клапан, можно обеспечить это требование эксплуатации трубопровода.

Обратный клапан необходим для откачки воздуха из вакуумной камеры. Для его изготовления понадобится сантехнический шланг с двумя штуцерами, 3-миллиметровый болт длиной около 5 см, штуцер с резьбой на 15, две гайки и кусочек резины от камеры для автомобиля.

Процесс изготовления обратного клапана состоит из нескольких этапов:

• Вырезают из резины круглую прокладку с небольшим отверстием посередине, через которое проводят болт;
• Берут небольшой прямоугольный кусочек железа и просверливают в нём отверстие чуть больше диаметра болта;
• Надевают на болт по очереди металлическую пластинку с отверстием, гайку, шайбу, резиновую прокладку и направляющую;
• Делают пропил на штуцере с резьбой по размеру железной прямоугольной пластинки, чтобы она плотно ложилась на своё место;
• Вставляют основную часть клапана в штуцер с резьбой таким образом, чтобы резинка слегка выходила снизу штуцера;
• На нижнюю часть штуцера накручивают вторую гайку со штуцером;
• Сверху накручивают обычную гайку, диаметр верхнего отверстия которой меньше диаметра штуцера, что позволит зафиксировать железный прямоугольник.

Модернизированный вакуумный компрессор обладает отличными эксплуатационными свойствами Такой клапан, изготовленный своими руками, можно использовать при самостоятельном изготовлении компрессорно-вакуумной камеры.
