Сливной механизм для унитаза: принцип работы и основы ремонта устройства

Регулировка арматуры в сливных бачках

Вначале разберем, как настроить объем воды в системе смыва с одной кнопкой.

1. Сначала перекрываем подачу воды краном.
2. Спускаем жидкость из емкости.
3. Изымаем из посадочного места кнопку, для чего ее просто выкручиваем как болт.
4. Снимаем крышку сливного резервуара.
5. Регулируем поплавок, который находится справа в бачке. Он сопряжен с небольшой лапкой, которая меняет подачу жидкости. На этом мембранном клапане находится винт, регулирующий положение рейки для изменения уровня жидкости. Если этот болт открутить, то повысится уровень воды в баке и, наоборот, в случае закручивания регулировочного винта на несколько оборотов – воды в бачке будет накапливаться меньше.
6. После настройки нужно не забыть подтянуть гайку крепления. А также регулировку можно производить посредством пластиковой гайки, смонтированной на некоторых моделях сливных бачков. Оптимальным и экономичным вариантом будет считаться настройка механизма, когда жидкость не будет доходить до переливного отверстия на 2-3 см.

После регулировки нужно проверить уровень наполнения бачка, для чего открыть воду и дождаться, пока не прекратится ее подача за счет клапана, при этом не допуская перелива воды.

Убедившись в правильности регулировки, поставить крышку на место и установить обратно кнопку, закрутив ее от руки.

Регулировка двухуровневого слива

Такие системы нуждаются в настройке максимального и минимального объема воды для необходимого слива.

• выкручиваем кнопку для сброса жидкости (вывинчивается за ободок кнопки);
• снимаем крышку с бачка;
• для подачи нужного количества воды в устройстве поплавка нужно открутить или закрутить винт, и переместить его вверх или вниз по отношению к трубе перелива — соответственно, уровень воды в бачке будет больше или меньше.

Регулировка полного сброса воды достигается за счет заслонки: чтобы увеличить объем воды в баке, заслонку нужно опустить, и наоборот, для того чтобы понизить уровень жидкости – заслонку нужно поднять. Таким образом, повышается или понижается разовый сброс воды в унитаз.

Регулировка старых моделей

В итоге стоит сказать о настройке традиционных механизмов с подачей воды сбоку бачка. Конструкция сливного резервуара старого типа предусматривает только регулировку запорного клапана. Его работа напрямую зависит от места расположения поплавка, который приподнимают либо опускают.

Этой цели легко достичь посредством подгибания в нужное положение латунной или стальной тяги. Если же коромысло пластмассовое, то уровень воды в бачке унитаза регулируется за счет передвижения поплавка по направляющей тяги, тем самым изменяя геометрию рычага.

Настройка перелива в изделиях старого образца не была предусмотрена и при возникновении такой проблемы, нужно было менять весь механизм, но это случалось очень редко.

Стоит отдать должное таким сливным бачкам – они отличались большой надежностью, ведь некоторые изделия служили по полувеку.

Разновидности сливных бачков

Сливные приборы могут иметь определенные отличия и в конструкции, и в принципах работы, и во внешнем виде – дабы разобраться в них, рассмотрим основные критерии классификации бачков.

Критерий №1: тип спускового механизма. Различают два типа спусков:

• Кнопочный – наиболее современное и надежное решение. Применяется практически во всех закрытых сливных бачках новой модификации. Кнопка может располагаться или на крышке, или сбоку сливного прибора.
• Подвесной – цепочка или рычаг. Используется преимущественно в подвесных сливных бачках. Спусковой механизм, как правило, располагается сбоку корпуса прибора.

Кнопочный спусковой механизм

Критерий №2: место размещения. Чаще всего бачок устанавливается слитно с унитазом – такие традиционные модели привлекательны тем, что освобождают от необходимости подводить специальную выпускную трубу от емкости бачка до чаши унитаза. Второй вариант – настенный подвесной бачок – более сложный в исполнении: нужно надежно закрепить прибор на рабочей поверхности и провести дополнительные входящие и выходящие трубы. Но зато подвесной бачок выигрывает в плане эстетики – его можно замаскировать под настенную нишу.

Критерий №3: материал. Современные сливные бачки изготавливаются преимущественно в двух вариациях: фаянсовые – приборы самых разнообразных форм и цветов, получившие популярность за счет выгодного сочетания сравнительно доступной цены и высокого качества; пластиковые – дешевые модели, которые чаще всего встраиваются в стены, что защищает их от внешних воздействий.

Как видите, привычный для всех сливной бачок на деле оказывается не таким уж и простым прибором. Перед вами основные элементы оборудования, принципы его функционирования и отличительные особенности разных моделей – эти сведения помогут вам и при выборе бачка, и при диагностике его неисправностей, так что не пренебрегайте ими, если хотите, чтобы вашему бытовому комфорту ничего не угрожало.

Как выбрать бачок для унитаза?

Делая выбор, следует руководствоваться следующими критериями (приведены в порядке значимости):

• как осуществляется крепление к раковине унитаза, это может быть единая или раздельная конструкция;
• форма (вытянутая по вертикали или горизонтали, узкая и т.д.);
• подвод воды (нижний или боковой);
• слив бачка должно совпадать с соответствующим технологическим отверстием на раковине унитаза;
• тип конструкции механизма системы слива;
• цветовое решение.

Если принято решение устанавливать встраиваемый бачок, то следует учитывать, что в силу специфики конструктивного исполнения, все его элементы и модули должны быть изготовлены одним производителем и соответствовать модельному ряду.

Запорная арматура поплавкового типа с коромыслом

Устройство смывного бачка унитаза с поплавком является самым распространенным и недорогим решением которое постепенно уходит в прошлое.

Для регулировки уровня воды применялся пластиковый поплавок, для унитаза прикрепленный к изогнутому латунному коромыслу, на другом конце которого располагался клапан с резиновой прокладкой, перекрывающий поступление воды в бак при наполнении.

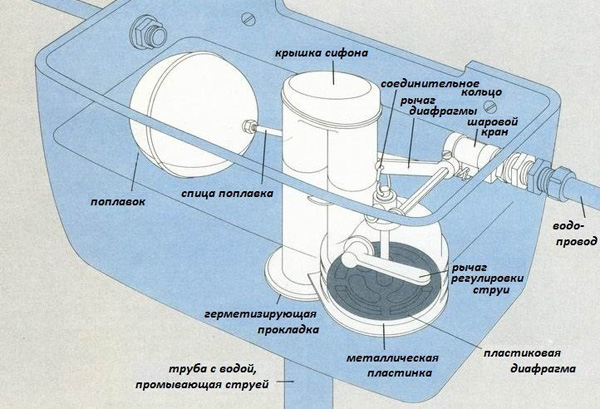

Устроство смывного бачка с поплавком

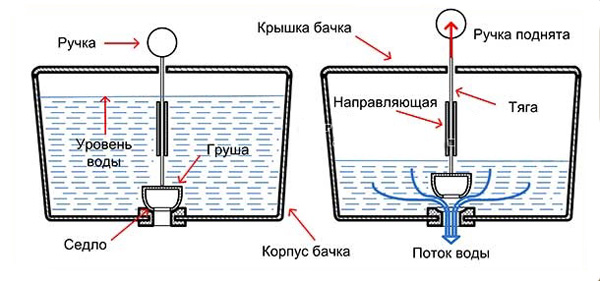

Сливное отверстие перекрывалось своеобразной «грушей», обеспечивающей герметичность слива. При неисправности запирающего клапана и поступлении воды в бачок, когда он уже полон, срабатывала простейшая система перелива. Через вертикальное отверстие в груше, вода выливалась в унитаз.

Спуск воды осуществлялся при поднятии груши при помощи рычажка с креплением сбоку или сверху.

Наличие рычажка сбоку считалось экономичным и более удобным при монтаже унитаза. Размещение рычажка сверху мешало расположить шкафчик для хозяйственных мелочей непосредственно над унитазом.

Принцип работы запорной арматуры поплавкового типа

Починить унитаз старого типа мог даже ребенок. Каждый знал, что если вода переливается в унитаз, значит надо поправить поплавок, чтобы он держался пониже и перекрывал клапан до того, как вода начнет переливаться в отверстие груши. Иногда нужно было заменить резиновые прокладки. Примерно 1 раз в 10 лет. Потому особых хлопот старые системы слива не доставляли.

Особенностью данного типа бачка является подача воды сверху. При его наполнении или при неисправности и постоянном переливе, слышится тихое журчание набирающейся в бак воды. В современных системах, вода подается снизу вверх и поплавок двигается в вертикальной арматуре.
Такая система более тихая, вода набирается бесшумно. Но и починить такую систему стало значительно сложнее.

Устройство и работа сливного бачка

Небольшие затруднения иногда бывают только с усовершенствованными современными моделями, в таких случаях стоит обращаться к специалистам. В основном же, практически любой ремонт сливного бачка унитаза можно сделать своими руками.

Устройство сливного бачка унитаза довольно простое, и справиться с его ремонтом может практически любой человек, т.к. для этого не нужны никакие особые навыки

Во многом сливные бачки различных конструкций похожи. Основное отличие заключается в способе монтажа:

• Подвесные бачки. Конструкции этого типа прикреплены к чаше унитаза на небольшой высоте и подсоединены с помощью трубы.
• Бачок унитаза компакт. Сливной бачок компакта крепится непосредственно на чашу унитаза без соединительных труб.
• Встраиваемый бачок. Конструкции этого типа устанавливают в стене, они используются с подвесными унитазами.

Независимо от моделей конструкции сливных бачков очень похожи. Современные приборы удобны тем, что их можно ремонтировать, не разбирая модули и заменяя целиком

Подача воды в сливной бачок осуществляется либо снизу, либо сбоку. Устройство боковой подачи чаще всего встречается в унитазах отечественного производства. Его преимущество – относительно низкая цена, что сказывается на стоимости всего унитаза в целом.

Нижняя подача воды часто встречается в современных отечественных и импортных конструкциях. Обычно это чуть более дорогие модели.

Для слива могут быть предусмотрены механизмы различных типов: кнопки, штоки, рычажки, цепочки. Самый распространенный вариант – кнопка.

Она может располагаться в верхней части конструкции, а в моделях со скрытым бачком – на стене. Чтобы слить воду, достаточно на нее нажать.

Модели с кнопочным механизмом можно разобрать только после демонтажа кнопки. Как снять крышку с бачка такой конструкции, детально показано на видео:

Кнопки, в которых вода полностью сливается после короткого однократного нажатия, называют автоматическими.

Те же, в которых вода сливается только пока нажата кнопка, – механические. Первые удобнее в использовании, а вторые позволяют экономить воду при смывании унитаза.

Существуют одно- и двухрежимные кнопочные механизмы слива. В моделях с двумя кнопками предусмотрена возможность сливать только половину объема бачка.

Впрочем, есть конструкции с одной кнопкой, которые точно так же могут сливать либо полный объем воды, либо половину. Если кнопочный механизм оснащен специальным шнеком, заставляющим вращать воду при спуске, то чаша унитаза омывается более эффективно.

Механизмы с двумя кнопками обходятся немного дороже, но переплаты окупаются, ведь слив в экономном режиме может уменьшить расход воды на 20 м.куб. в год

Виды

Наиболее распространен кнопочный механизм. В отличие от старых рычажных моделей они более функциональны и удобны в использовании. Принцип работы кнопочных устройств достаточно прост – с помощью системы рычагов происходит водоотвод при нажатии кнопки.

Если же говорить о полной классификации, то можно выделить следующие виды.

• Рычажная. Водоотведение происходит при поднятии запорной мембраны. Поток воды прекращается в тот момент, когда опускается рычаг. В настоящее время такие модели практически не используются.
• Кнопочный. Как видно из самого названия, спуск воды выполняется при нажатии кнопки. Она активирует систему рычагов, которые удерживают в мембрану в открытом состоянии до достижения определенного уровня воды в емкости. Может быть одноуровневой (спуск всего объема) либо двухуровневым ( в конструкции имеются две кнопки, одна из которых активирует полный слив, а вторая – частичный.
• Автоматически. Устанавливается преимущественно на дорогих моделях. Водоотвод осуществляется автоматически, при передаче соответствующего сигнала от сенсоров.

knopochnyij-bachok
ryichazh-sliv

Выбор той или иной модели напрямую зависит от конструкции сливного бачка

Особое внимание следует уделить месту расположения шланга подвода воды. Оно может быть либо боковое, либо нижнее

Совет
Зачастую производители дают возможность выбора комплекта запорной арматуры с теми или иными видами подключения водопровода.

Открываем крышку унитаза оснащенного кнопкой

Когда возникает необходимость открыть крышку бачка унитаза?

Проблемы с унитазом – неприятная вещь, это сказывается на количестве потребляемой воды, увеличивается оплата. Но не всегда возможно вызвать сантехника, приходится пробовать исправлять самому. Чаще всего при неисправности унитаза ломается спусковая арматура сливного бачка. Ликвидировать поломку возможно только если открыть крышку. Обычно устройство унитаза имеет сходную конструкцию, но некоторые модификации отличаются от остальных.

В унитазах последних моделей на верхней плоскости обычно располагается одна сплошная или одна составная кнопка, которая мешает легкому поднятию крышки бачка.

В старых моделях с этим справиться легко, достаточно просто поднять крышку вверх или открутить сначала навершие спускового механизма. В современных же обычно на верхней плоскости находится одна сплошная или одна составная, из двух-трех частей, кнопка и кнопочный стакан, препятствующий простому поднятию крышки.

Бачок унитаза с кнопкой часто считается неразборной конструкцией, большинство сантехников пытаются нас в этом убедить. На самом деле, его достаточно просто открыть и решить некоторые небольшие проблемы связанные с нестабильной работой механизма.

Пошаговая инструкция

Схема устройства унитаза с бачком с кнопкой. Бачки с кнопками часто считаются неразборными, однако в действительности это не так.

• отвертка шлицевая (плоская),
• любой другой металлический предмет с плоским концом.

Пошаговая инструкция для бачков системы “IDO”:

с помощью отвертки осторожно, чтобы не повредить поверхность, поверните кольцо вокруг кнопки против часовой стрелки.
после сдвига кольцо можно будет открутить руками, настолько легко оно будет вращаться.
выкрутите кольцо, оно будет выглядеть как пластмассовый цилиндр.
достаньте его.
появилась возможность слегка приподнять крышку унитаза. Аккуратно вращайте ее на 90 градусов, пока она не займет положение поперек бачка и не станет возможным снять двустороннюю прищепку, держащую кнопку: двигайте один конец вправо, а другой конец влево, тем самым вращая прищепку по центральной оси.
можно снять крышку бачка унитаза.
сняв крышку, разместите ее на плоской, устойчивой поверхности, чтобы она не разбилась.
после ремонта и устранения всех неисправностей, проверьте работу в открытом виде.
далее, после того, как вы убедитесь в правильной работе механизма, соберите унитаз в обратном порядке.. Используя отвертку аккуратно, дабы не повредить поверхность, подденьте и поверните кольцо под кнопкой против часовой стрелки

Используя отвертку аккуратно, дабы не повредить поверхность, подденьте и поверните кольцо под кнопкой против часовой стрелки.

Пошаговая инструкция для бачков с двойными кнопками:

• нажимаете слегка на одну из половинок кнопки и находите на внутренней боковине другой кнопки небольшую прорезь.
• с помощью отвертки, зацепившись за прорезь, достаете половинку кнопки.
• далее извлекаете вторую половинку кнопки.
• в образовавшееся отверстие виден шлицевой винт, его надо открутить.
• появилась возможность слегка приподнять крышку унитаза. Аккуратно вращайте ее на 90 градусов, пока она не займет положение поперек бачка и не станет возможным снять двустороннюю прищепку, держащую кнопку: двигайте один конец вправо, а другой конец влево, тем самым вращая прищепку по центральной оси.
• можно снимать верхнюю часть бачка унитаза.
• сняв крышку, разместите ее на плоской, устойчивой поверхности, чтобы она не разбилась.
• после ремонта и устранения всех неисправностей, проверьте работу в открытом виде.
• далее, после того, как вы убедитесь в правильной работе механизма, соберите унитаз в обратном порядке.

При проведении любых ремонтных работ связанных с сантехникой, следует соблюдать осторожность и помнить о правилах безопасности. Все составляющие механизмов, которые будут извлечены в ходе ремонта, следует аккуратно разложить на устойчивой, ровной, горизонтальной поверхности и исключить доступ к ним детей и домашних животных, так как это может повлечь за собой проглатывание мелких предметов

Имейте ввиду, что во время ремонта, вода должна быть перекрыта, так как по причине переполнения бачка возможно затопление. Воду включайте только чтобы проверить устранена ли неисправность или после того, как убедитесь что весь механизм работает правильно.

Устройство различных механизмов слива

Видео: ТЕЧЕТ УНИТАЗ? БАЧОК УНИТАЗА НЕ ДЕРЖИТ ВОДУ? → ПРИЧИНЫ И УСТРАНЕНИЕ ПРОТЕКАНИЯ!

Видео: Замена и настройка арматуры в смывном бачке на унитазе!

Внутри каждого сливного бака установлен механизм спуска воды.

Сегодня существует несколько разновидностей этой конструкции:

1. Рычаговая. Представляет собой рычаг, нажатием на который активируется спуск воды в чашу. Монтируется в раздельных унитазах, в баках с верхним и нижним расположением.
2. Пневматическая. Спусковой механизм активируется нажатием на клавишу пневматической камеры, которая соединяется с выпускным клапаном при помощи гибкого воздуховода.
3. Штоковая. Для открытия спускного клапана необходимо поднять вертикальный шток, который выводится на верхнюю часть крышки бака.
4. Кнопочная. Механизм слива в такой модели запускается нажатием кнопки на крышке сливного бачка. Встречаются двухкнопочные вариации, в которых одна из кнопок отвечает за слив половины бака, вторая – за слив всей находящейся в резервуаре воды.

По типу подсоединения водопроводной арматуры все бачки для слива разделяют на две группы.

Боковая подводка воды

Подводка подсоединяется с правой стороны или слева. Бак в большинстве случаев оборудуется 2-мя дырочками. Нерабочее перекрывается специализированной заглушкой. Главными минусами подобных баков считается шумность при наполнении емкости водой и неэстетичное подключение трубы для водопровода, которую нереально завуалировать.

Унитазы с нижней подводкой воды

Подающая воду труба подсоединяется снизу бачка. Аналогичным образом можно спрятать арматуру водопровода. Также, при наполнении емкости водой создается самый маленький шумовой фон. Каждая из разновидностей бачков для слива находит собственных потребителей и применяется в самых разных моделях унитазов.

Главные  детали сливного бачка

Конструктивно все вариации бачков для слива устроены примерно одинаково. Любой из них имеет три ключевых механизма.

Сливной механизм или арматура запорного типа нужна для регулирования водного слива в емкость унитаза. Предупреждает утечку жидкости из резервуара. В процессе наполнения емкости находящаяся в ней вода содействует тому, что отсечной клапан прижимается к отверстию для слива очень плотно, что предохраняет стекание воды в чашу. Если встречается постоянное подтекание воды, возможно, связано это с поломками отсечного клапана.

Наливной клапан соединяется с подающим воду устройством. Предназначается для контроля над уровнем жидкости в сливном баке. Прекращает подачу воды, как только она достигнет конкретного уровня. Для определения количества жидкости в бачке применяется поплавок, объединенный стержнем с наливным клапаном. Не зависимо от того, где размещен наливной – клапан с боковой стороны или снизу – поплавок располагается в баке вертикально. В устаревших моделях – в горизонтальном положении.

Видео: Очередной секрет ремонта унитаза

Видео: Лопнул бачок унитаза ? не беда, исправим.

Механизм перелива и слива представлен арматурой, оборудованной пусковой кнопкой или рычажком. Предназначается для устранения перелива воды из бачка при неисправности поплавкового клапана. Система перелива совмещается со сливом, при нажатии на кнопку пуска она активируется. Ненужная вода отводится в канализацию. Значимый элемент механизма – поплавковый кран. Протечки воды из бачка очень часто связаны с его функционированием.

Клапан поплавковый в устаревших моделях был везде распространен. Поплавок подымается вместе с приходящей в емкость водой и на определенном уровне перекрывает клапан

Следует иметь в виду, что все популярные поломки бачка для слива связаны с данными механизмами. И для устранения проблем придется менять или настраивать собственно эти элементы.

• Регулировка уровня воды в бачке унитаза
• Почему потеет бачок унитаз

Если же возникли сколы или трещины на поверхности бака, быстрее всего, его понадобится поменять. Не обращая внимания на заявления изготовителей, значительная часть современных клеящих составов, применяющихся для работ по ремонту, не как правило справляются с подобной задачей.

Устройство с двумя кнопками

Две кнопки, регулирующие систему слива устанавливаются в целях экономии расхода воды и обеспечивают слив небольшого количества воды или полное опорожнение бачка. Непрофессиональные сантехники часто монтируют кнопки таким образом, что обе кнопки действуют, как одна.

Для небольших бачков устройство с «половинным сливом» устанавливать не рекомендуется.

Бачок с двумя кнопками отличается от варианта с одной кнопкой только выпускающей арматурой. При поломке арматуры с двумя кнопками необязательно заменять ее на такую же. Можно подобрать любую другую, подходящую по размеру. Стоимость комплекта самой дешевой арматуры для бачка обычно в районе 7-12 долларов. Арматура более высокого класса обойдется примерно в 15-20 долларов. Существуют и более дорогие системы с повышенной износостойкостью.

Хитрости снятия арматуры с двумя кнопками

Поскольку количество арматур приближается к бесконечности, на некоторых устройствах с двумя кнопками имеется следующий запорный механизм.

Увидеть его можно, до упора нажав на одну из кнопок. На второй кнопке вы увидите паз.

Вставив в него отвертку, вы сможете снять кнопку. Затем, тем же путем, снимаем вторую. Под кнопками скрывается винт, отвернув который мы получаем доступ к разбору бачка.

Принцип действия сливного механизма с двумя кнопками

Все о принципах работы такого изделия — как устроен механизм и как происходит процесс набора и сброса воды.

Устройство двухкнопочной арматуры с нижней подводкой

Двухкнопочная арматура включает в себя следующие элементы:

• заливной клапан;
• сливную колонку;
• поплавок;
• прокладку между бачком и чашей изделия;
• прокладку на сливную колонку;
• гайку для крепления колонки;
• болты для крепления к унитазу.

Двухрежимный сливной механизм устроен так, что одна кнопка в нём отвечает за опустошение части резервуара (половины объёма бачка), вторая — за полный спуск.

Справка! Поплавковый клапан, поплавок и все рычаги представляют собой один цельный механизм, который по высоте занимает почти всё пространство бачка.

Он выполняет одновременно 3 основные функции независимо друг от друга:

• наполнение;
• слив;
• защита от переполнения.

Набор воды в бачок: как это работает

Заполнение бачка происходит по тому же принципу, что и в обычном механизме.

После опустошения вода подаётся в бачок из системы водоснабжения через гибкий шланг, на котором установлен специальный клапан запора, соединённый с поплавком.

Жидкость набирается до своего установленного уровня вместе с поплавком, который перекрывает клапан подачи, и набор воды прекращается.

На случай возникновения неисправности предусмотрена специальная трубка, соединённая со сливной колонкой. Если объём жидкости превысит максимально допустимый уровень, то она начнёт переливаться в эту трубку и спускаться в унитаз.

Конструкция и виды унитазных бачков

Сливной бачок является неотъемлемым и одним из основных элементов унитаза. Это емкость с двумя или тремя технологическими отверстиями для подвода/​слива воды и крышкой.

Сначала вода набирается в этот резервуар, а затем при нажатии кнопки сливается в унитазную чашу, чтобы смыть нечистоты в канализацию.

Ничего особо интересного или сложного в конструкции сливного бачка для унитаза нет. Внутри лишь пара механизмов.

Один обеспечивает подвод и перекрытие подаваемой воды в момент, когда она наполняет емкость до нужного уровня, а второй предназначен для непосредственно слива накопленной влаги в чашу.

Сливные бачки по материалу изготовления делятся на три типа:

1. Керамические (фаянсовые) – надежная и дешевая классика.
2. Металлические – не слишком эстетичный внешне, но долговечный вариант.
3. Пластиковые (из полиэтилена) – легкие в плане веса и установки блоки.

По способу крепления и месторасположению они бывают:

• низкорасположенные – устанавливаются прямо на чашу унитаза;
• высокорасположенные – вешаются на стене либо располагаются внутри нее в инсталляционном блоке.

Раздельные унитазы, у которых бачок отделен от чаши, для перелива воды имеют сливную трубу. И чем выше подвешена у них накопительная емкость, тем мощнее получается из нее водяной напор.

Единственный их недостаток – не слишком презентабельный вид бака, располагающегося высоко над полом. Поэтому чаще всего в отечественных туалетах можно увидеть модели унитазов с поставленными непосредственно на край чаши бачками. Они более компактны и эстетичны.

Варианты систем подачи воды

Внутренний механизм подачи в сливной бачок унитаза воды включает в себя:

1. кран (поплавковый клапан);
2. пластиковый поплавок;
3. рычаги.

Водоподача в накопитель осуществляется через отверстие в его корпусе справа, слева либо снизу. При боковом способе поплавок закрепляется на конце горизонтального рычага, который соединен с вентилем шарового крана.

А при донном варианте поплавок связан с вертикальным штоком, расположенным в подводящей трубе.

Основной принцип работы механизма подачи воды в сливной бачок унитаза предельно прост. В результате опустошения накопителя поплавок, держащийся на воде благодаря воздуху внутри, опускается вслед за снижением уровня жидкости.

Все в работе данного механизма основано на законах физики. В его конструкции нет никакой электроники, что существенно снижает риск поломки. Возможна ситуация, когда в бачке унитаза оказывается слишком мало либо слишком много воды.

Тогда поплавок нужно лишь отрегулировать, чтобы наполняемость бака стала соответствовать нужным параметрам. Но если сломались рычаги, то поплавковую систему придется менять.

Разновидности сливных механизмов

При необходимости смыть из унитаза ненужное мы просто нажимаем кнопку на бачке. Все остальное происходит само собой. Внутри срабатывает механизм спуска воды, открывая сливной клапан.

В результате водяной поток устремляется в чашу и смывает все в канализационную систему.

В действие сливное устройство приводится:

• нажатием на кнопку;
• нажимом на рычаг;
• дерганьем за цепочку (веревочку).

Бачки выпускаются разные по форме и дизайну. Однако большинство из них стандартизовано под объем в 6 либо 4 литра и имеет типовые размеры отверстий для сливных клапанов.

Самих механизмов спуска воды, различных по конструкции, существует огромное количество. Но если имеющийся в бачке сломается, его без проблем можно будет заменить на новый.

Самая простая разновидность сливного сифона – это «груша», по форме напоминающая резиновый вантуз. Под весом воды он плотно прижимается к отверстию слива и перекрывает его.

А при нажатии на рычаг «груша» приподнимается за счет механической силы и выпускает воду в унитазную чашу.

Затем по мере наполнения бака она утяжеляется и опускается обратно на седло, снова закрывая спускное отверстие.

На случай поломки устройства водоподачи в конструкции сливного механизма бачка унитаза предусмотрен перелив. При превышении определенного уровня вода будет переливаться в эту трубку и прямым ходом через чашу уходить в канализацию.

Конструктивно спуск воды в самом унитазе бывает горизонтальным либо круговым. Первый классический вариант предполагает подачу воды сплошным потоком с одной стороны чаши, а второй – формирование струй вкруговую с ее обвода.

Горизонтальный спуск более дешев в исполнении, но неэкономичен и хуже обмывает санфаянс. Круговой аналог по всем эксплуатационным параметрам лучше.

Однако при высокой степени жесткости воды его маленькие отверстия могут оказаться закупоренными, что приведет к уменьшению количества струй.

Боковое подключение

Рассматривая все «плюсы и минусы» вариантов подключений, рекомендуют варианты с подводкой воды снизу, так как она более эффективна и комфортна. Она меньше создает шума, когда заполняется бачок.

Для этих же целей применяются системы «антивсплеск», их запорные клапаны более надежны в эксплуатации.

Недостатком такого подключения можно назвать наличие прокладок, поскольку их нарушенная герметичность немедленно повлечет за собой самые печальные последствия.

Винтажная сантехника с использованием рычагов или цепочки образца «а-ля Советы».

1. Сантехническое оборудование, которое использовали во времена СССР, оснащали рычагом, к которому крепили цепочку или шнурок. Сегодня у современной сантехники подобное можно встретить разве что у сантехнического оборудования, в стиле «старинный».
2. Кнопка является универсальным решением в любой системе. Преимуществом можно назвать короткий ход и возможность контроля объема сливаемой жидкости.
3. В двухрежимном баке применяют, соответственно, двухкнопочную опцию. Одну делают ответственной за слив определенных объемов, а вторую – за то, чтобы бачок освободился полностью. Такие системы экономят воду, но вместе с тем и ее настройка, и ремонт являются более сложными.

Тут гораздо более широкое разнообразие вариантов, но для простоты остановимся на следующей классификации:

• Самые простые разновидности типов гидроклапана – поплавковые. Поплавковую систему можно охарактеризовать так – управление запорным клапаном осуществляется при помощи коромысла/балансира, или рычагов, которые связаны с гидропоплавком.
• Мембранную систему можно охарактеризовать так: когда завершается заполнение бачка, мембрана подвергается давлению воды, и она, в свою очередь, задействует запорное устройство. В наши дни популярность сантехники с приспособлениями мембранного типа растет, но все чаще и чаще от них начинают рекомендовать отказываться в пользу рычажных систем.

Анализ технических характеристик и особенностей эксплуатации дает следующую информацию:

1. Выходят из строя мембраны внезапно, и угадать этот момент не всегда представляется возможным, в какой-то момент просто происходит отключение блокировки перелива. При наличии хорошей звукоизоляции в санузле можно слишком поздно услышать журчащие звуки переливающейся на пол воды, и последствия могут быть крайне плачевными.
2. Если механизм сломается, то отремонтировать его будет проблематично, даже если имеется запасная мембрана. Также массу времени займет регулировка механизма после того, как мембрану заменили. И даже это не 100% гарантия четкого срабатывания мембранного клапана.

Можно считать оптимальным выходом при такой поломке замену не мембраны, а всей системы сразу, хотя бы на простой поплавковый тип.

Принцип работы двухрежимного слива

Современные модели сливных бачков оснащаются сдвоенной кнопкой слива. Это дань моде на экономию воды.

Такие устройства рассчитаны на два режима работы:

1. стандартный – на сброс в чашу всего бака (4 или 6 литров);
2. половинный – на выливание только части объема (2 либо 3 литра).

Подобная система более экономична в плане расхода воды. Но она и более капризна с точки зрения настройки и починки. Количество внутренних элементов в ней увеличено, а значит, повышается и риск поломки этого устройства.

Помимо сдвоенного варианта кнопка для двухрежимного механизма слива может быть и одной. В этом случае спускаемый объем воды зависит от силы давления человека на рычаг.

Пока кнопка нажата, сливное отверстие остается открытым, а после отпускания она возвращается вверх и одновременно с этим перекрывается водосток.

Устройство сливной емкости для унитаза

Нижний подвод воды в унитазе предусматривает подключение магистральной трубы снизу. Устройство смывного бачка для унитаза обычно оборудуется кнопкой, действующей на запорный клапан механизма через шток. Емкости для унитазов с кнопкой устроены так:

• Груша в одном модуле со сливом.
• Тяга.
• Поплавок.
• Клапан.

Подсоединение трубы снизу создает бесшумную работу при наливе жидкости, однако, бачки с такой арматурой более дорогие. Смонтированный сливной механизм с боковым подводом воды является более простым вариантом, и он дешевле. Поплавок с герметичным пластиковым резервуаром – самая недорогая и простая в регулировке система смыва жидкости.

Основные элементы сливного бачка

Знание комплектующих сливного устройства позволяет отремонтировать бачок или заменить вышедшие из строя детали самостоятельно.

• Наливной клапан. Это устройство, регулирующее уровень воды в бачке. В качестве индикатора количества воды выступает поплавок, который соединяется с наливным клапаном с помощью латунного стержня. В ранних моделях сливных устройств наливной клапан располагался в боковой части, поплавок находился в горизонтальном положении. В современных системах производители, сохранив традиционный принцип действия, расположили наливной клапан в самом низу сливной чаши, а поплавок разместили вертикально.
• Механизм слива и перелива воды.Современная система слива представляет собой пластиковую арматуру, оборудованную пусковыми кнопками. Слив соединяется с устройствами набора и перелива воды. При нажатии на пусковой механизм система слива приходит в действие. Для того чтобы избыток воды не выливался наружу, механизм слива соединен с устройством перелива. Благодаря этому лишняя вода уходит в канализационную систему. В этом механизме очень важную роль играет поплавковый кран, который соединен с поплавком, регулирующим уровень воды. При выходе поплавкового крана из строя вода в бачке начинает подтекать.
