Принцип работы газовой колонки: особенности устройства и работы газового водонагревателя

Выбор места для установки

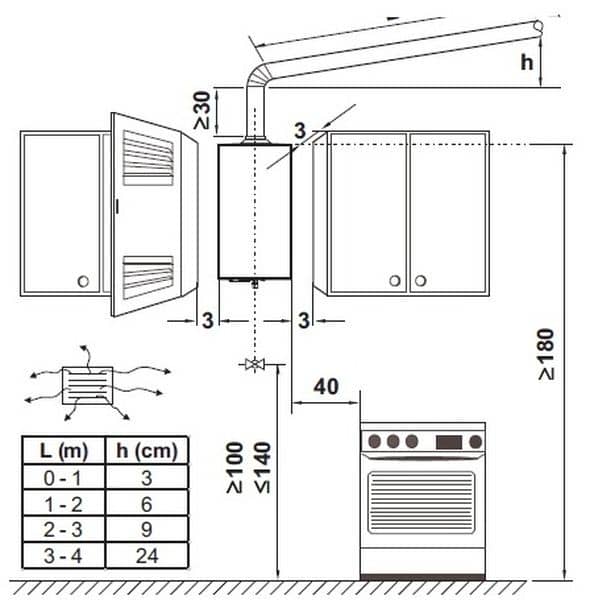

Рекомендуемые отступы при установке колонки

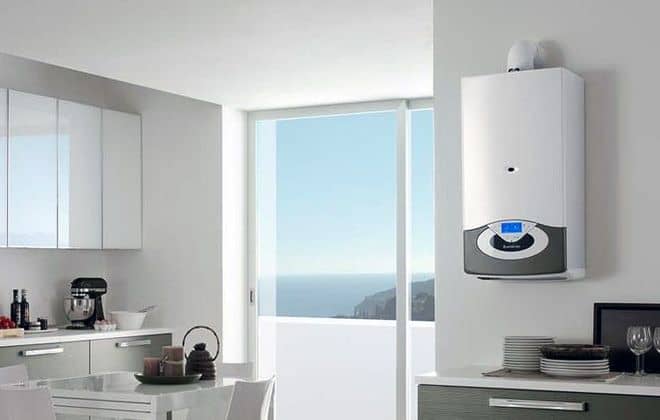

По умолчанию газовая колонка устанавливается на кухне. Во всех проектах домов, где изначально предполагается установка колонки именно на кухне, был предусмотрен требуемый по правилам дымоход диаметром не менее 120 мм или его аналог, а также система вентиляции для постоянного доступа воздуха. При замене старой колонки на новую лучше оставить все на одном и том же месте.

Однако новые модели газовых проточных водонагревателей не только могут ужиться с высокой влажностью в ванной комнате и обходиться без классического дымохода.

Для их установки потребуется только проложить коаксиальную трубу на улицу, по которой будет поступать свежий воздух в закрытую камеру сгорания и сбрасываться продукты горения.

Способы зажигания газа

У колонок существует несколько типов зажигания, но всех их объединяет одно – основная горелка устройства зажигается с помощью водяного узла, который подает сигнал на подачу газа.

В остальном же все колонки могут иметь следующие виды зажигания.

1. Зажигание от пьезоэлемента. Вариант ручного управления, при котором на внешней панели устройства расположена кнопка включения. При ее нажатии пьезоэлемент поджигает запальник, от которого зажигается основная колонка. Такой способ зажигания имеет один минус – запальник необходимо выключать вручную. Если этого не сделать, то он будет продолжать гореть, что приведет к перерасходу газа и образованию накипи на стенках трубок.
2. От батарейки. В таких моделях сначала подается сигнал от штока, а потом электрическая искра осуществляет поджиг. В таких конструкциях роль запальника играют специальные электроды – основная горелка зажигается от них напрямую. Из минусов таких моделей можно отметить необходимость регулярно менять батарейки. Как минимум, это надо делать раз в 10 месяцев, а при регулярном использовании – каждые 2 месяца.
3. От гидравлической турбины. В некоторых случаях зажигание газа может осуществляться с помощью вращающейся турбины, которая приводится в действие напором воды. В таких колонках основная горелка также зажигается от электрической искры, однако следить за батарейками не нужно. Связано это с тем, что турбина при вращении сама вырабатывает необходимое электричество. Колонки с гидравлической турбиной не слишком распространены в России. Связано это с необходимостью обеспечить достаточный напор в трубах. Колонка будет работать при давлении не менее 0,3 бар. А такое условие обеспечивается далеко не везде.

Датчики безопасности и их значение

Газовая колонка может быть опасной, ведь она связана одновременно с водной и газовой магистралями, каждая из которых и по отдельности может представлять угрозу.

При проблемах с подачей газа или воды, датчики безопасности отключают работу колонки, а специальные клапаны перекроют подачу воды или газа.

Обычно газовые колонки выдерживают напряжение до 10-12 бар, что в 20-50 раз выше, чем обычное давление в трубах. Такие резкие скачки возможны при так называемых гидравлических ударах.

Но если давление ниже, чем 0.1-0.2 бар, то колонка не сможет работать. Нужно внимательно изучить инструкцию и характеристики перед покупкой, чтобы понять, оптимизирована ли колонка под низкое давление воды в трубах стран СНГ и будет ли исправно работать. И наоборот — будет ли она выдерживать резкие перепады давления, что тоже, увы, не редкость в наших условиях.

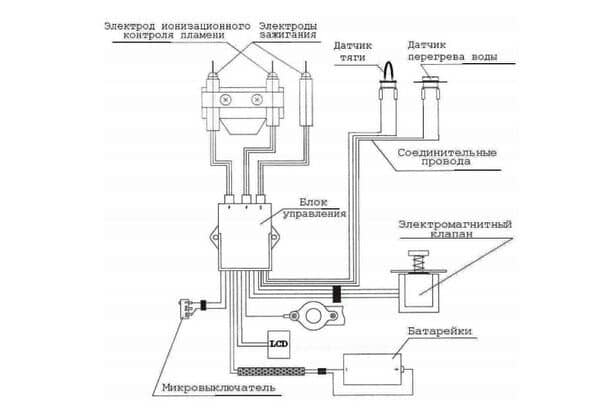

Схема зажигания горелки, работающей на электрической искре. Места расположения основных датчиков безопасности бытовой газовой колонки

Вообще, современная газовая колонка содержит много датчиков безопасности. Все они, в случае поломки, могут быть заменены.

Подробнее о назначении и месте расположения датчиков — в таблице ниже.

Название датчика	Место расположения и назначение датчика
Датчик тяги дымохода	Расположен в верхней части устройства, связывающей колонку с дымоходом. Отключает колонку при отсутствии тяги в дымоходе
Газовый клапан	Находится в патрубке для подачи газа. Отключает колонку при падении давления газа
Датчик ионизации	Находится в камере устройства. Отключает устройство, если пламя гаснет при включенном газе.
Датчик пламени	Находится в камере устройства. Перекрывает газ, если пламя не появляется после поджига
Клапан сброса	Находится на патрубке подачи воды. Отключает воду при повышенном давлении в трубопроводе
Датчик потока	Отключит колонку, если прекратит литься вода из крана или если отключится водоснабжение
Датчик температуры	Расположен на трубах теплообменника. Заблокирует работу горелки при значительном перегреве воды, чтобы избежать повреждений и ожогов (в основном срабатывает при +85ºС и выше)
Датчик пониженного давления	Не даст колонке включиться при пониженном давлении воды в трубах.

Принцип работы

Правильно работающий газовый проточный водонагреватель отреагирует на начало подачи в кране воды включением горелки

Причем неважно, с какой точки дома будет идти вода

Функция конструкции – нагреть жидкость до желаемой температуры. Чтобы понять принцип работы устройства, нужно изучить последовательность действий происходящих в атмосферных конструкциях:

• В смотровое окно подносится огонь и поджигается запальник, который по конструкции смотрит на основную горелку.
• Открывается кран, и поток воды вызывает давление в ГВС. Специальная деталь водяного узла, которую в народе называют «лягушкой», воздействует на мембрану, перемещается шток, который в свою очередь связан с газовым клапаном.
• Мембрана водяного узла действует на клапан, тот в свою очередь открывает подачу топлива на основную горелку. Происходит секундное поджигание горелки от запальника (или от искры электрода). Интенсивность пламени регулируется вручную ручкой, которая расположена на панели конструкции.
• Нагрев воды начинается на стадии прохождения змеевика вокруг кожуха из меди. Все это происходит в теплообменнике. Эта цепочка позволяет избежать конденсата на трубках. Ведь существует разница температур между холодной водой и пламенем на горелке.
• Вода в горячем состоянии поступает потребителю. Когда закрывается кран, идет как бы обратная реакция. Мембрана «лягушки» оттягивает шток. Подача газа перекрывается клапаном. Устройство горелки затухает сразу же. Жидкость больше не нагревается.

Это принцип работы атмосферной конструкции, которая не связана с электросетью. Запальник постоянно горит во время нагрева воды.

Когда происходит случайность и пламя горелки тухнет, то срабатывает защита – термопара. В этот момент прекращается поступление газа клапаном. Такая же реакция защитного элемента будет и на отсутствие тяги в дымоходе. О чем подаст сигнал специальный датчик.

Это описан принцип работы старых моделей газовых водонагревателей. У них существует проблема перегорания кожуха в теплообменнике из-за постоянно горящего фитиля. Современный водонагреватель проточный оснащен электрическим розжигом от батареек. Механизм срабатывает в момент открытия крана с водой.

Необходимое давление воды

Минимальное давление, необходимое для включения выбранной колонки, указывают в документации к оборудованию

Уделять внимание этому параметру особенно важно при монтаже колонки в старых домах, возведенных в 60-70-х годах, так как напор в их трубах часто бывает недостаточным для работы нагревателя. Если производитель заявляет минимальным требованием напор больше 0,15 бар, то в старом здании с функционированием данной колонки возможны проблемы

Еще один момент – способность колонки выдерживать гидравлический удар, периодически появляющийся при водоснабжении. Так называют недлительное повышение напора в трубах, способные вызвать утечки и повреждения соединений. При значении в пределах 11-12 бар колонка способна выдерживать подобные изменения.

Рекомендации по обслуживанию и ремонту

Все элементы конструкции колонки в силу разных факторов подвержены разрушению. Любое газовое оборудование нуждается в регулярном обслуживании. Если во время профилактических работ были выявлены дефекты, они должны быть максимально быстро устранены. Безусловно, часть ремонтных работ стоит доверить профессионалом, но некоторые могут быть выполнены самостоятельно.

Демонтаж и настройка редуктора

Предварительно требуется отключить подачу топлива и воды. Только после этого можно приступать к проведению профилактических или ремонтных работ. Чтобы снять редуктор, необходимо выполнить несколько действий:

• с теплообменника сливается вода;
• с помощью разводного ключа от колонки отсоединяются трубопроводы газа и воды;
• если на предыдущих этапах не было допущено ошибок, то редуктор легко демонтируется.

В зависимости от модели агрегата в его конструкцию могут быть внесены изменения. Чтобы не возникло проблем во время демонтажа водного редуктора, необходимо предварительно отсоединить все трубы и детали, затрудняющие выполнение работы. Корпус должен сниматься легко, физических усилий для этого прикладывать не нужно.

Чистка водяного узла

Это мероприятие следует проводить минимум один раз в течение 12 календарных месяцев

Откручивая крепежные болты, расположенные на крышке узла, необходимо проявить осторожность, чтобы не повредить фальцы. Когда крышка будет снята, требуется не только прочистить внутреннее пространство редуктора, но и выполнить следующие процедуры:

1. Должны быть удалены все твердые остатки со дна детали, а также нужно промыть фильтр грубой очистки воды.
2. Шток желательно смазать солидолом или касторовым маслом.
3. Если возникли подозрения, что прокладка утратила прежнюю эластичность, ее также необходимо смазать.

При регулярном проведении технического обслуживания агрегата можно значительно увеличить срок его эксплуатации. Чаще всего из строя выходят уплотнитель штока и мембрана. Первый элемент необходимо менять один раз в 3 года, а второй — после появления разрывов либо микротрещин. Кроме этого, при интенсивной работе может поломаться пружина возврата штока в первоначальное положение.

Внимательно изучив устройство и принцип действия газовой колонки, все профилактические мероприятия можно выполнять самостоятельно. Если же уверенности в собственных силах нет, то стоит обратиться за помощью к профессионалам. Во время работы с агрегатом требуется строго следовать инструкции.

Запальные механизмы газовых колонок

Необходимо обратить внимание на запальные механизмы в газовых колонках. Это наиболее капризные узлы бытового прибора

Они, по сути, отвечают за нормальную работу водонагревателя:

1. Постоянно горящий фитиль применяется на старых приборах. Его постоянное использование наносит вред внешнему виду устройства. Со временем внешние стенки около фитиля выгорают и чернеют.
2. Запал на батарейках может перестать работать в любой момент. Держать к газовой колонке необходимо запас батареек и постоянно проверять их работоспособность.
3. Пьезоэлемент в газовой колонке довольно частое решение производителей. Его работа не всегда стабильна. Он чувствителен к влажности в помещении и другим факторам окружающей среды.
4. Наиболее надёжный запальный механизм используется в газовых колонках, подключённых к бытовой электросети. На его работу практически не влияют внешние факторы. Он прост и надёжен.

Отличия газовой колонки «Нева»

Наиболее известные среди потребителей модели автоматических газовых колонок «Нева» — 4510 и 4510. В устройстве газовой колонки «Нева» установлена система розжига, работающая от двух батареек.

Средняя служба комплекта батареек один год. Устройства оснащены основными системами безопасности, в том числе «газ-контроль».

Их размеры сравнительно небольшие, что было оценено потребителями. В названии моделей зашифрована серия – 45, производительность литров в минуту – 10 и модификация агрегата М – установлен медный теплообменник.

Производят бытовые приборы в Санкт-Петербурге, что является привлекательным для потребителей, положительно относящимся к отечественному производителю. Как работает аппарат «Нева» оценили потребители, отдавая предпочтение покупке колонок именно этого производителя.

Отличия в устройстве газовой колонки «Вектор»

Бренд «Вектор» появился на российском рынке в начале века. Собранная в России из китайских комплектующих, водонагреватель проточный газовый занял сегмент рынка недорогих бытовых приборов.

Основное отличие в цифровом дисплее на передней панели и системе регулировки температуры воды «Зима — лето», что оказывает влияние на расходы потребителя при установленных счётчиках. Камера сгорания открытого типа оснащена водяным охлаждением, что продлевает срок эксплуатации прибора.

Отличия газовой колонки «Оазис»

Газовые колонки «Оазис» производятся в Германии и отличаются повышенным качеством и надёжностью. Могут работать с низким давлением в системе водоснабжения. Оснащены системой защиты от перепадов давления, не допуская отключения колонки при недостаточном напоре воды. Характеризуются высоким КПД – до 90%. Оснащены системой «Зима — лето», цифровым дисплеем с индикацией протекающих процессов и возможностью регулировки температуры воды на выходе.

Отличия водонагревателя газового «Кубаночка»

Производителем предусмотрено питание газовой колонки не только магистральным природным газом, но и питание от баллона сжиженным газом. Системы безопасности полностью перекрывают подачу газа в угрожающих ситуациях, не допуская его утечки.

Для подключения баллона с газом используется стандартный газовый шланг. Механизмы колонки оснащаются необходимыми штуцерами и редуктором.

Отличия газовой колонки «Львовская»

Украинский производитель в г. Львове позиционирует проточный водонагреватель газовый как бытовой прибор способный работать с водой разной жёсткости. Устройства оснащены датчиками тяги с автоматической системой контроля.

Неприхотливые в обслуживании и монтаже, не требующий много места, занимают ценовой сегмент недорогих бытовых приборов. Широкого распространения в России не получили.

Водонагреватели проточные газовые применяются уже давно. За время использования были введены новые системы безопасности и контроля работы устройств, что делает их использование простым и надёжным.

С развитием технологий газовые колонки оснащались все новыми системами управления и в настоящее время это позволяет нагревать воду с минимальным расходом газа до заданной температуры.

Устройство, схема и принцип работы проточных газовых колонок

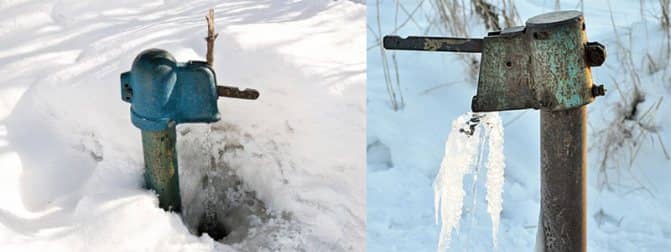

Колонка для воды. Как устроена водоразборная колонка?

В статье рассмотрен принцип действия водоразборных колонок, устанавливаемых, как правило, в малых населенных пунктах для хозяйственно-питьевых нужд водоснабжения. Водоразборная колонка устанавливается в колодцах и подключается непосредственно к сети хозяйственно-питьевого водопровода.

В соответствии с п.11.19 СП30.13330, радиус действия водозаборной колонки следует принимать не более 100 м. Вокруг водозаборной колонки следует предусматривать отмостку шириной 1 м с уклоном 0,1 от колонки.

Для нормального функционирования колонки, напор в водопроводной сети в точке ее подключения должен быть не менее 10 м.

Отличительной особенностью конструкции водоразбоной колонки является обеспечение незамерзаемости в зимний период (вода в колонке в закрытом состоянии находится ниже глубины промерзания грунта).

*нужно отметить, что колонка, как и сама водопроводная сеть, все равно может замерзнуть зимой. Это зависит от «суровости» зимы и режима водоразбора.

Качество воды в водоразборной колонке должно соответствовать требованиям к питьевой воде, так как забор воды производится от водопроводной сети населенного пункта. Однако нужно учитывать, что при нарушениях в конструкции колонки возможно проникновение внутрь грунтовых вод через неплотности фланцевых соединений, что может отразиться на качестве воды. Поэтому воду, полученную на водоразборной колонке, следует вскипятить перед питьем.

На рисунках ниже проиллюстрирован принцип работы колонки. Колонка состоит из следующих элементов:

1 – рукоятка; 2 – колпак; 3 – подающая труба; 4 – корпус; 5 – камера; 6 – эжектор; 7 – приемник; 8 – патрубок от водопроводной сети; 9 – сетка; 10 – пружина; 11 – клапан с уплотнением; 12 – отверстия

Принцип действия колонки:до нажатия на рукоятку (1) При нажатии рукоятки (1) водоразборной колонки до упора подающая трубка опускается и передвигает вниз эжектор (6), что приводит к смещению клапана (11) и сжатию пружины (10). Вода из приемника (7) через образовавшийся кольцевой зазор между клапаном и корпусом по отверстиям (12) поступает в подающую трубу и далее к потребителю. Вертикальный ход клапана составляет 16-18 мм.

Принцип действия колонки:после нажатия на рукоятку (1) После того, как водоразбор окончен, рукоятка (1) отпускается, и она поднимается вместе со всей цепочкой — подающей трубой (3), эжектором (6) и клапаном (11) за счет пружины (10). В результате поступление воды перекрывается. Подающая труба при этом опорожняется в камеру (5) подземной части колонки.

При следующем использовании колонки вода из камеры (5) увлекается эжектором (6) через отверстие, которое есть в эжекторе, в подающую трубу (3) и, тем самым, опорожняется. За счет этого обеспечивается незамерзаемость колонки в зимний период.

Особенности эксплуатации

Для длительной и эффективной работы газовой колонки важно соблюдать такие правила:

• Учитывать жесткость воды, которая поступает в аппарат. Если требуется, следует позаботиться об ее смягчении и очистке.
• Установить комфортную температуру нагрева воды. Не рекомендуется нагревать воду слишком сильно, поскольку это является стимулом избыточного образования накипи.
• Выполнять работы по техобслуживанию колонки раз в год.

В следующем видео на примере модели газовой колонки Neva Lux 5611 рассказывается об устройстве и принципе работы большинства автоматических газовых колонок.

https://

Виды газовых колонок

В настоящее время в продаже находится большое количество моделей, однако при этом все оборудование подобного вида разделяется на два типа:

1. Проточные – в устройстве отсутствует емкость для накопления воды, его горелка небольшого размера. Благодаря компактным габаритам это лучшие газовые колонки для городских квартир.

Накопительные – есть бак для воды, и размер прибора напрямую связан с его объемом. Изоляция устройства сохраняет нужную температуру длительное время. Подходит колонка для одновременного использования в нескольких точках. Большие размеры нуждаются в надежном креплении.

Как работает газовая колонка

Такие приборы предназначаются для обеспечения горячей водой бытовых и промышленных объектов. Суть их работы достаточно проста: холодная вода из трубопровода попадает в теплообменник колонки, где прогревается горелками (они размещены под теплообменником). Как известно, огонь нуждается в кислороде, поэтому чтобы горелки не затухали колонка подключается к вентиляционной системе дома/квартиры. Отработанный же газ устраняется путем специального дымохода, который совмещается исключительно с газовой колонкой.

Все описанные разновидности колонок несколько по-разному функционируют.

Так, если включения устройства происходит вручную, то есть, газ приходится поджигать спичками, горелка будет зажигаться от того, что вы повернете вентиль подачи топлива. Хотя стоит отметить, что подобные конструкции уже давным-давно устарели. Современные конструкции оборудуются либо электронным розжигом, либо пьезоэлементом.

Новые модели активируются одним нажатием кнопки, располагающейся на фронтальной панели устройства. Пьезоразжиг создает искру, поджигающую запальник. В дальнейшем же все происходит в автоматическом режиме – открывается кран, зажигается колонка, начинает поступать горячая вода.

Если же газовая колонка разжигается электронным способом, то она, пожалуй, является самым надежным и долговечным устройством. Система включается посредством пары батареек, подающих необходимый для образования искры заряд. Никаких кнопок, никаких спичек, единственное, что нужно сделать для включения – это открыть кран. В большинстве случаев батарейки служат очень долго, так как энергия для заряда минимальна.

О ремонте газовых колонок на примере популярных марок

Даже у самых опытных производителей есть слабые места в оборудовании, которые встречаются наиболее часто. Главное, не проводить ремонт на месте самостоятельно, если ещё действует гарантийное обслуживание. Иначе возникают проблемы. От грязи легко избавиться самостоятельно.

Bosch

В данном случае самым слабым местом считается термопара из металла. Розжиг и горение страдают от этого уже спустя пару лет активной эксплуатации. Распространена ситуация, когда при включении воды сама колонка не включается, либо самопроизвольно гаснет. Самостоятельная зачистка элемента устраняет дефекты временно. Велика вероятность, что спустя некоторое время деталь всё равно придётся заменить.

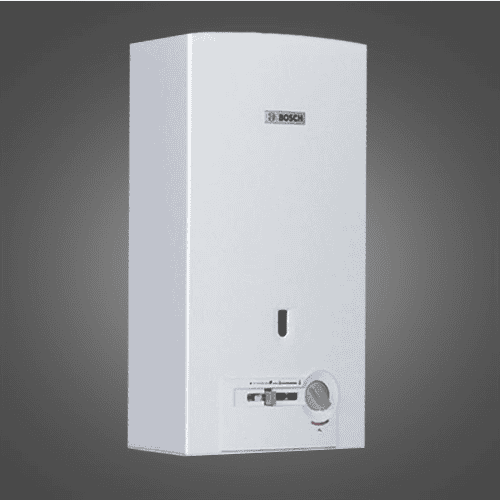

Водонагреватель Bosch

Распространена проблема со смещением трубы запальника из-за того, что она закреплена недостаточно жёстко. В этом случае деталь просто возвращают на место.

Юнкерс

Больше всего жалоб поступает на систему розжига той или иной модели. Становится сложно нагревать воду из-за того, что фитили и горелки постоянно гаснут. Требуется время от времени проверять этот узел на сохранение работоспособности, давление.

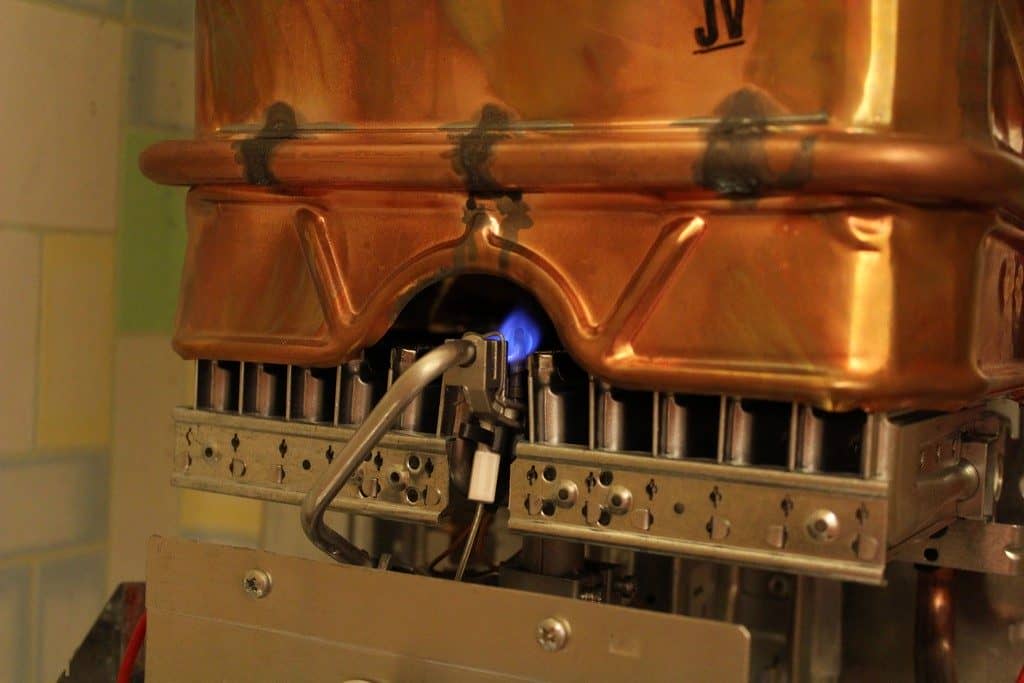

Система розжига газовой колонки

Power

В целом качество сборки газовых колонок бренда Power остаётся высоким, слабые места отсутствуют. Практически не удалось выявить недостатков, характерных именно для этого производителя.

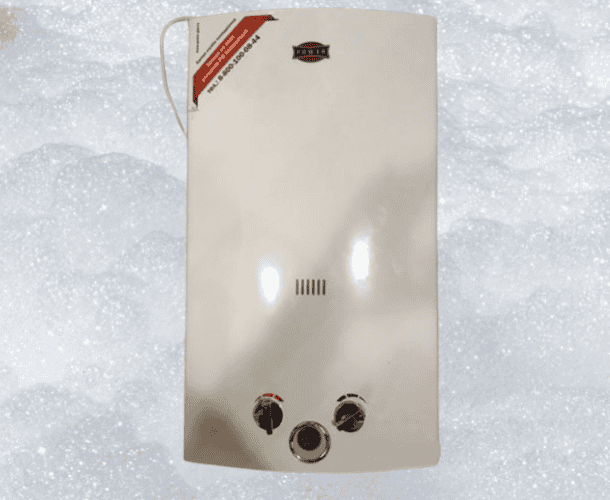

Газовая колонка Power

Вектор

Неправильная сборка и запчасти низкого качества — главная причина, по которой указанная техника выходит из строя раньше положенного срока. Например, в блоке питания окисляются контакты. В этом случае не помогает даже полная замена батареек. Эти места требуется тщательно зачистить для качественного нагрева в дальнейшем. На водяном клапане часто наблюдают зависающий шток.

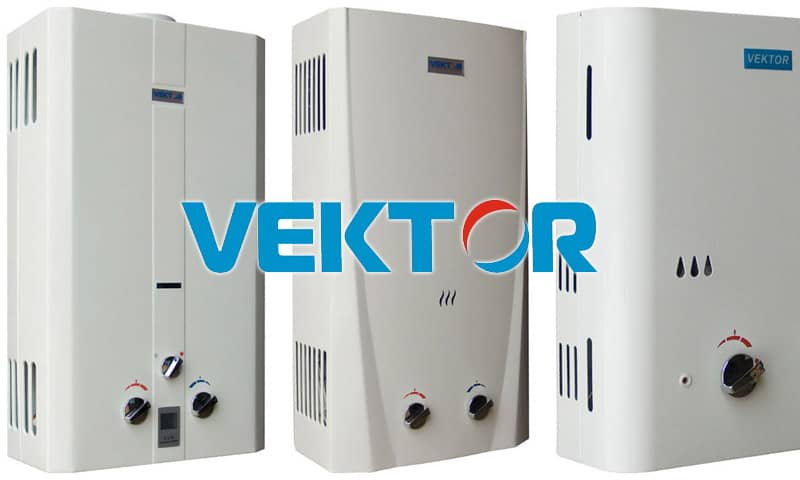

Газовые колонки Вектор

Подключение

Требования к установке любого водонагревателя:

• Располагается оборудование ближе к вводу водопровода, идеально между вводом и точкой забора воды.
• Повышенное потребление электроэнергии не допускает подключение к обычной розетке. Необходимо проложить отдельную линию от распределительного щитка.
• Для защиты оборудования, которое работает в условиях повышенной влажности, обязательно устанавливается УЗО (устройство защитного отключения), защищающее от удара электрическим током, и автомат для защиты от перенапряжения и короткого замыкания.
• Водонагреватель является источником тепла, так что при его установке обязательно соблюдается дистанция со всех сторон от преград и другого оборудования, исключая перегрев.

При наличии централизованной системы горячего водоснабжения водонагреватель устанавливается как перемычка между трубами горячей и холодной воды. Система обратных клапанов и запорных вентилей определяет ток воды только от холодной воды в бак и с его горячего вывода в сторону потребителя.

Если ввода горячей воды нет, то водонагреватель устанавливается на ответвлении от холодной воды и формирует от своего выхода внутреннюю разводку в квартире.

Любой электрический водонагреватель чувствителен к чистоте воды, так что обязательным элементом является фильтры грубой и тонкой очистки перед ним.

Подключение холодной воды от ввода после счетчика и фильтра тонкой очистки до холодного (синего) ввода нагревателя:

1. Шаровой вентиль.
2. Предохранительный клапан для водонагревателя.
3. Тройник с подключенным дренажным краном для сброса воды.
4. Штуцер для подключения к холодному вводу нагревателя.

От штуцера для сброса давления предохранительного клапана ведется шланг диаметром 8-10 мм к канализационной трубе. Для этого следует предусмотреть специальный «сухой» сифон или отвод от трубы с подъемом не менее 50 см и заглушкой, в которой высверливается отверстие под шланг.

Подключение горячей воды от горячего (красного) вывода нагревателя к смесителям:

1. Штуцер для подключения к водонагревателю.
2. Шаровой вентиль.
3. Тройник для включения в линию ГВС
4. Обратный клапан, со стороны ввода исключающий попадание воды из бойлера в центральную систему ГВС.

Для полипропиленовых труб понадобится: паяльник, труборез, набор фитингов, включая тройники, колена и переходники с пластика на металл с внешней резьбой, американка. Для холодной оды используется неармированная труба PN16(20), для горячей – армированная стекловолокном или алюминием PN20(25).

Для металлопластика из инструмента понадобится только труборез и калибратор при использовании зажимных фитингов. Набор фитингов подбирается тем же составом, как и в первом случае (тройники, колена и переходники с пластика на металл).

Подключение электропитания

Для подключения питания в большинстве случаев используется клеммная колодка, расположена под защитной крышкой на корпусе водонагревателя. Где именно она находится и как до нее обраться, следует уточнять в инструкции. Шнуром питания с вилкой для подсоединения к розетке снабжаются только маломощные нагреватели на 1,5-2 кВт. Однако и в этом случае желательно обойтись прямым подключением к отдельной линии, для которой в щитке выделен автомат и УЗО.

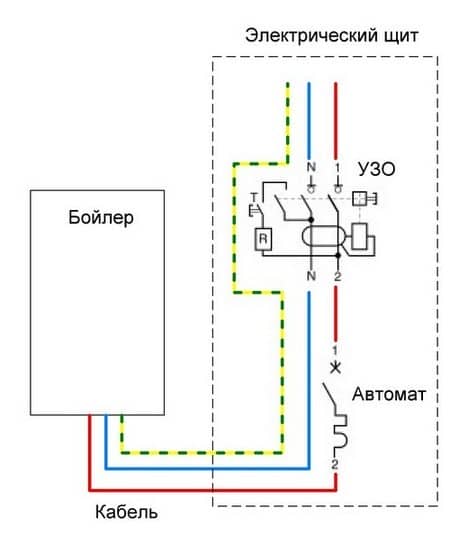

Схема подключения водонагревателя к элекричеству

Подключение выполняется трехжильным медным кабелем сечения не менее 2,5 мм2, если иного не указано в инструкции. Чем выше потребление, тем толще должен быть кабель. В Таблице указаны требования к кабелю, отталкиваясь от мощности и тока.

Алюминий	Сечение провода, мм2	Медь
Сила тока, А	Мощность, кВт	Сила тока, А	Мощность, кВт
14	—	1,0	14	3,0
15	—	1,5	15	3,3
19	3	2	19	4,1
21	3,5	2,5	21	4,6
27	4,6	4,0	27	5,9
34	5,7	6,0	34	7,4
50	8,3	10	50	11

На линии для водонагревателя больше не должно быть оборудования, как и на автомате с УЗО. Допускается установка защиты и автомата непосредственно возле водонагревателя, однако следует их монтировать в специальные влагозащищенные боксы

Другие причины неисправности

Иногда причиной того, что газовая колонка гаснет во время работы, может стать вышедшее из строя внутреннее оборудование.

Мембрана

Мембраны изготавливают из эластичного материала. Однако на этот элемент постоянно воздействует вода и высокая температура. В результате через несколько лет активной эксплуатации колонки, мембрана теряет свою пластичность. В ней начинают появляться небольшие трещины. Она покрывается известковым налетом. Как следствие, колонка с неисправной мембраной не будет адекватно работать. В этом случае из-за срабатывания датчиков безопасности газовая колонка отключается через несколько минут после начала работы.

Мембрана газовой колонки

Поэтому во время ежегодного технического обслуживания мембрану нужно внимательно осматривать. Если человек заметил на ней повреждения, этот элемент лучше сразу же заменить.

Система розжига

В моделях, в которых отсутствует запальник, его функции выполняет электророзжиг. Появление искры в этом случае происходит благодаря батарейкам. Для этого требуется много энергии. Несмотря на то, что батарейки, которые устанавливаются на газовую колонку, выглядят внушительно, они быстро выходят из строя. Как результат — гаснет газовая колонка. Поэтому, если в работе колонки начались перебои, нужно попробовать поменять батарейки. Возможно, причина в низком уровне заряда, которого не хватает для нормального функционирования системы.

Батарейки для газовой колонки

В некоторых колонках за розжиг отвечает пьезоэлемент. Его приводит в действие турбина, для нормальной работы которой нужен сильный поток воды. Если давление в водопроводе недостаточное, колонка не сможет зажечься.

Пьезоэлемент газовой колонки

Засорение фитиля

Если в квартире отключается газовая колонка, это может происходить из-за засорения запальника. Об этом свидетельствует изменившийся цвет пламени — из голубого оно становится желтоватым. При этом во время зажигания колонки слышится громкий хлопок. Соответственно, горелка просто не может поджечь топливо. Фитиль можно прочистить самостоятельно. Для этого понадобится только две отвертки и разводной ключ.

Фитиль газового оборудования

В этом случае требуется выполнить следующие действия:

1.  Для начала нужно снять корпус. Для этого потребуется вытащить регулировочные рукоятки и открутить болты. Последние на большинстве моделей расположены в нижних углах. Затем корпус приподнимают и отводят в сторону.
2.  После этого нужно открутить трубку сенсора тяги. Затем трубку, которая подтягивает топливо.
3.  На следующем этапе конструкция полностью разбирается. Для этого опять же придется открутить винты.
4.  Перед человеком появится форсунка. Ее нужно очистить от накопившейся пыли и продуктов горения.  Дополнительно рекомендуется продуть тройник.
5.  После этого остается лишь собрать конструкцию в обратном порядке.

Иногда засор возникает в индикаторе тяги. Датчик срабатывает и отключает работу оборудования. Это происходит из-за того, что запальник начинает коптить. Решить проблему поможет стандартная чистка.

После завершения процесса колонка может начать сильно шуметь. Не стоит пугаться. Источником звука является воздух, который с силой втягивается через щели в направляющем кожухе фитиля. Шум должен прекратиться через несколько часов работы колонки. Если этого не произошло, рекомендуется немного затянуть фитиль с помощью соответствующих винтов.

Колонка перестает работать при включении душа

Если водонагреватель перестает работать как только кто-то включает в ванной душ, значит в системе резко падает давление. Это может быть вызвано несколькими факторами:

1.  В насадке душа засорился сетчатый фильтр.
2.  Лейка забилась известковым налетом. В этом случае вода не может поступать с прежней силой. Ее давление уменьшается. Чтобы проверить это, достаточно открутить душ. Если колонка после этого перестала гаснуть, значит необходимо прочистить лейку.
3.  Перекручивание шланга. Если шланг, который идет от крана к лейке перекрутился или его зажало, напор воды уменьшается или полностью исчезает. В колонке срабатывает датчик безопасности, и она перестает работать. Для решения проблемы понадобится распутать шланг.

Шланг и душевая лейка

Основные причины перебоев в работе газовой колонки

Установленные внутри конструкции датчики безопасности фиксируют температуру горения, напор воды и прочее. Как только в центральный пост управления поступает информация об отклонении от каких-либо норм, подача газа в колонку сразу же прекращается. Система безопасности состоит из следующих элементов:

•  термопредохранитель;
•  датчик пламени;
•  датчик тяги.

Схема строения газовой колонки

Почему термопредохранитель может сработать:

 В каком-либо участке конструкции образовалась накипь. Посторонние элементы во внутренних частях колонки мешают нормальному водотоку. Соответственно, снижается давление воды. Из-за этого во внутренних элементах конструкции начинает повышаться температура. Когда она доходит до предела, срабатывают датчики безопасности и конструкция отключается. Выявить эту неисправность легко: достаточно просто открыть кран. Если холодная вода течет с обычным напором, а горячая бежит тоненькой струйкой, значит проблема в накипи. В этом случае теплообменник придется прочистить. Для этого используются специальные составы, предназначенные для удаления накипи.

Чистка теплообменника

 Человек разбавляет горячую воду холодной. Делать это при эксплуатации колонки не рекомендуется. Когда в систему вмешивается холодный поток, давление горячей воды начинает падать. Дальше все происходит так же, как в предыдущем варианте. Колонка гаснет не сразу. Она поработает некоторое время и отключается. Чтобы этого избежать, рекомендуется регулировать температуру воды специальным тумблером на панели управления.

Тумблер регулировки

 Засорился фильтр. Перед тем как вода попадает в колонку, она проходит через сетчатый фильтр. При отсутствии регулярного техобслуживания он может засориться. Как следствие, падает давление в системе. Чтобы этого избежать, рекомендуется хотя бы раз в 6-8 месяцев проводить его самостоятельную очистку.

Водяной сетчатый фильтр

Когда срабатывает датчик пламени

Если по каким-то причинам горелка гаснет, немедленно срабатывает сенсор пламени. Он перекрывает поступление топлива в систему, чтобы газ не распространялся по жилому помещению. Такое происходит редко, но все же иногда случается:

• на улице дует сильный ветер, в результате этого воздух в дымоходе начинает двигаться в обратную сторону и просто сдувает пламя;
• в открытую форточку ворвался сквозняк и вызвал так называемый «отрыв пламени».

Датчик пламени

Чтобы избежать неприятностей, связанных со срабатыванием датчика пламени, использовать газовую колонку следует только в спокойную погоду, при не сильном ветре. Если датчик вдруг не сработает, газ начнет поступать в жилое помещение. В этом случае из-за любой искры может произойти взрыв.

Отсутствие тяги в дымоходе

Пламени для горения нужно много кислорода. Того воздуха, который поступает из квартиры для нормального функционирования колонки будет не хватать. Поэтому такие устройства оборудуются дополнительной вытяжкой.

Причины нарушения тяги и их решения

Если тяга в дымоходе слабая, пламя будет постоянно гаснуть. Поэтому первое, что человек должен сделать, если у него перестала работать газовая колонка, это проверить: поступает ли к камере сгорания воздух. Сделать это просто: необходимо поднести к дымоходу зажженную спичку или зажигалку и присмотреться к поведению пламени. Если оно не колышется, значит тяга отсутствует. Для устранения неисправности придется прочистить дымоход. Увеличить приток воздуха поможет и открытая во время работы форточка.
