Монтаж теплого пола под плитку

Достоинства сочетания теплого пола и плитки

Монтаж обогревающей конструкции делает пол из плитки (керамической, метлахской) очень тёплым и комфортным в быту. К другим очевидным достоинствам укладки тёплого пола под плитку специалисты относят:

1. Быстрое высыхание влаги на поверхности пола (например, после проведения влажной уборки).
2. Сочетание постоянного обогрева и керамики полностью исключает риск развития патогенного грибка и других микроорганизмов.
3. Комфорт и удобство для жителей дома. Такое напольное покрытие может использоваться в любой комнате: детской или взрослой спальне, кухне и столовой зоне, в коридоре или ванной комнате.
4. Монтаж водяного тёплого пола под плитку своими руками довольно выгоден в финансовом плане, позволяя сэкономить семейный бюджет.

Керамика отличается хорошими практическими показателями: длительный срок эксплуатации, высокая прочность, устойчивость к воздействию влаги, моющих составов, дезинфицирующих средств. Особенностью также является абсолютная безопасность декоративного покрытия.

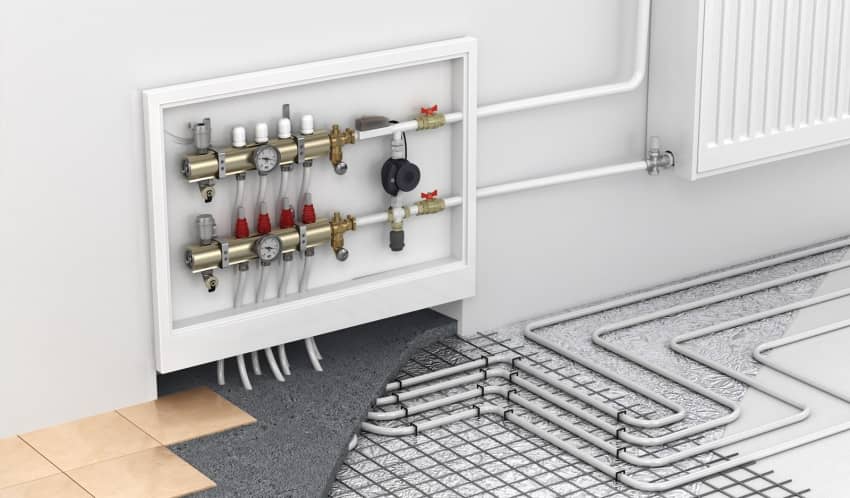

Водяной теплый пол под плитку: особенности и преимущества

Водяной теплый пол – наиболее широко распространенный на сегодняшний день вариант, который повсеместно используется для обустройства ванных комнат, кухонь и коридоров. В этом случае специальную систему, состоящую из водопроводных трубок, укладывают непосредственно в стяжку пола.

При этом, обязательно проводят укладку нескольких слоев, каждый из которых имеет свое значение и роль в данной конструкции:

• поверх основания укладывается слой теплоизоляционного материала, который не позволяет системе расходовать тепло напрасно, прогревая перекрытия;
• сверху кладут армирующую сетку, которая должна придать основанию прочность;
• затем располагается система труб, которая отвечает непосредственно за циркуляцию теплой воды;
• еще один слой стяжки (цементно-песчаной или бетонной) призван защитить конструкцию от нагрузок;
• в завершение наносится клеевой состав, на который фиксируется керамическая плитка.

Для подключения системы водяного теплого пола необходимо получить разрешение от ответственных органов

Если владельцы решили сделать такие теплые полы под плитку своими руками, то в процессе работы важно соблюдать некоторые нюансы. Например, промежуток между металлопластиковыми трубами системы должна составлять от 10 до 30 см

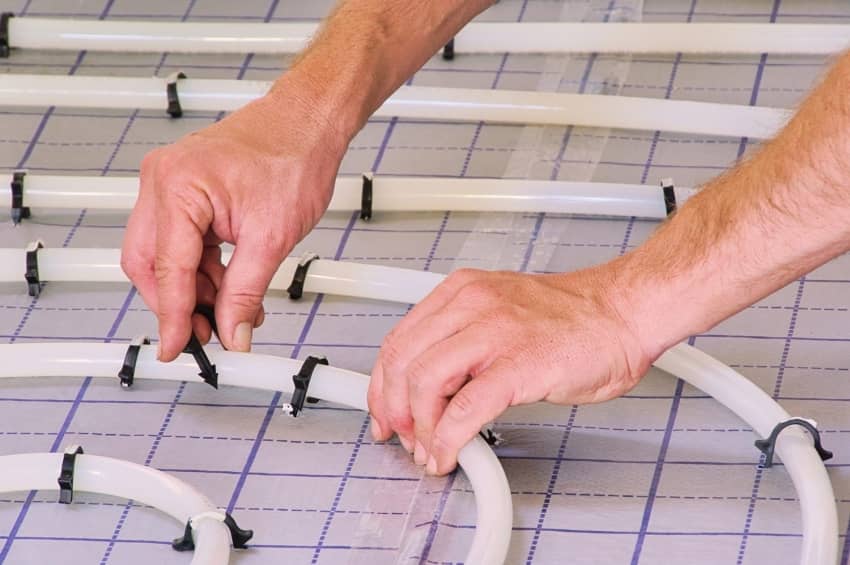

При этом обязательно должна производиться фиксация при помощи пластиковых хомутов.

В процессе монтажа самой системы стоит избегать появления стыков, поэтому входная и выходная части трубы должны быть расположены в коллекторе. Кроме того, перед тем как приступить к заливке верхнего слоя стяжки, по периметру помещения стоит установить демпферную ленту. Она служит для того, чтобы компенсировать те расширения, которые будут происходить в результате расширительных процессов, связанных с изменениями температурного режима.

После того как установка системы труб будет завершена обязательно нужно провести проверку, и только после этого можно переходить к заливке черновой поверхности

Важно, чтобы толщина слоя стяжки была не менее 30 мм

Монтаж сети трубопроводов для теплого водяного пола не требует специальных знаний, но для корректного подключения к центральному отоплению лучше обратится к специалисту

В случае если все расчеты, а также процедура укладки теплого водяного пола под плитку были произведены правильно, такое решение позволит экономить до 10 % тепловых ресурсов, необходимых для ежемесячного обогрева помещения.

Инструкция по укладке плитки

Конечно, лучше доверить укладку плитки специалистам, но это сопряжено с большими финансовыми затратами. Поэтому при определенной подготовке и изучении правил, это дело станет под силу каждому.

Перед началом работы следует учесть такие моменты:

• Теплый пол должен быть одного уровня с остальными поверхностями в доме.
• Слой стяжки не должен быть менее одного сантиметра, иначе не происходит рассеивания тепла по всей поверхности плитки.
• Электрический пол нельзя размещать под мебелью или накрывать чем-либо, если не соблюдать эти требования, все элементы очень быстро перегорят.

Этапы укладки плитки

Укладка плитки начинается только после полного завершения всех монтажных работ и фиксации элементов. Действия проводятся в следующей последовательности:

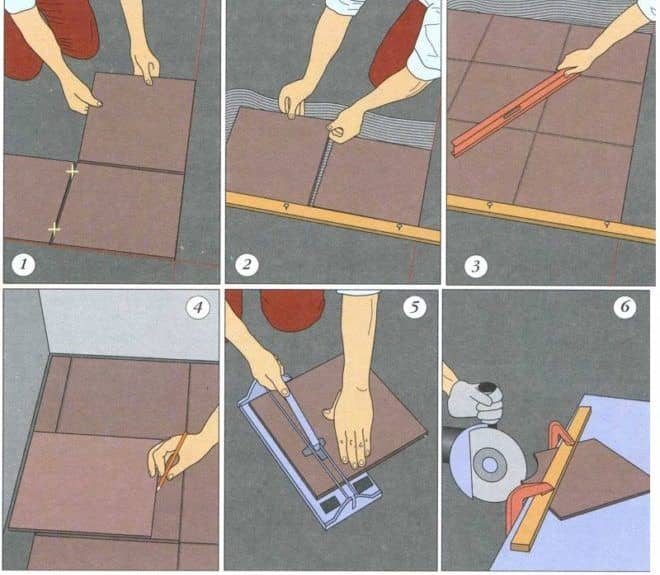

Поэтапная укладка плитки

1. Развести клей согласно инструкции, нанести его на участок квадратом, стороны которого равны 4 керамическим плиткам, сложенным рядом.
2. На тыльную сторону плитки при помощи шпателя накладывается слой плиточного клея.
3. Аккуратно разместить плитку на поверхности, слегка прижав к полу в середине, каждый раз необходимо следить за ровностью укладки.
4. Для соблюдения ровного шва между плиточными квадратами необходимо использовать пластмассовые крестики.
5. Крестики можно удалить только после полного выравнивания поверхности.
6. После высыхания фиксирующего состава можно приступать к затирке швов.

Перед началом работ необходимо внимательно ознакомиться с инструкцией по использованию клеевого состава. Главный момент – срок высыхания.

Пока клей не подсох можно удалить кривизну в укладке и вытащить крестик. После его полного высыхания, это сделать будет невозможно.

Для профессионального выполнения работ собственными силами понадобятся следующие инструменты и материалы:

Необходимые инструменты для укладки плитки

• Клей, предназначенный для укладки плитки на теплый пол.
• Затирка для швов.
• Шпатель мягкий резиновый.
• Шпатель металлический зубчатый.
• Пластмассовые крестики.
• Уровень.
• Резак для плитки.
• Керамическая плитка.

Покупая плитку, к площади покрываемой поверхности стоит прибавить 15%. Так как часть купленного объема пойдет в обрезку или бой.

При выборе цвета затирки, стоит отталкиваться от тона плитки. Затирка должна быть слегка темнее.

Пока все составляющие полностью не просохнуть, отопительную систему пола включать категорически нельзя. На полное просыхание уходит до трех недель времени.

Сочетание теплых водяных полов с керамической плиткой

Появление водяного подогрева полов позволило кардинально решить проблему с обогревом в жилых помещениях. Эффективность подобного способа обогрева внутренних помещений на порядок выше, в сравнении с работой традиционных радиаторов отопления. Сама идея подогревать пол в бытовых помещениях, где присутствует высокая влажность и технологически необходимо иметь чистую напольную поверхность, не нова. Подогрев керамических полов существенно повышает уровень комфорта в отапливаемых помещениях и улучшает их эксплуатационные характеристики.

Мы прекрасно помним, каковы наши ощущения в бассейне, где буквально все заделано в кафель. Крайне неуютно в такой обстановке, где стены и пол, несмотря на видимую чистоту, холодные, мокрые и неприятные на ощупь. Впервые водяной теплый пол под плитку был смонтирован в Англии в середине 50-х годов прошлого столетия. При строительстве олимпийского плавательного бассейна организаторы соревнований потребовали от строителей сделать внутри бассейна искусственный подогрев кафельного пола. Несмотря на то, что в те годы это техническое усовершенствование было баснословно дорогое, положительный эффект этого ноу-хау оценили сразу.

В наши дни такая возможность уже не является чем-то дорогим и недостижимым. Теплые полы сегодня можно встретить буквально везде. Загородные дома, коттеджи и дачи, рассчитанные на длительное и комфортное проживание, массово оборудуются греющими полами. Укладка плитки на водяной теплый пол сегодня практикуется при строительстве саун и бань. Многие обитатели стараются уложить водный контур отопления под плиточное керамическое покрытие в ванной комнате, в санузлах или на кухне.

Установка системы отопления теплые полы в доме связана с масштабными работами. В старых постройках монтаж водяных полов связан с решением многочисленных проблем. В новых жилых объектах , рассчитанного под плитку, осуществить значительно проще и легче.

Укладка теплого водяного пола в обитаемых объектах решает одновременно несколько задач. Даже учитывая сам принцип работы водяных полов, уже становится понятно, что дает  подогрев пола в сочетании с керамической плиткой. Главное чего удается добиться в таких случаях – это существенно повысить уровень комфорта в помещениях. Частые посетители саун и бань прекрасно знают, что такое теплый кафельный пол!

*Кафельная плитка, любое другое керамическое покрытие в сочетании с работой водяных отопительных контуров, уложенных в пол, обладают массой преимуществ и достоинств. Благодаря технологическим особенностям, греющие полы позволяют равномерно распределить нужное количество тепла по всей поверхности пода. Принцип обогрева помещения создает не только приемлемый температурный баланс, но и позволяет существенно улучшить качественные характеристики напольного покрытия. При использовании бетонной стяжки, кафельная плитка представляет собой идеальный вариант покрытия, особенно когда речь идет об обустройстве кухни или ванной.

Можно использовать керамическое покрытие в сочетании с настильной системой теплых полов. Особенно этот способ укладки актуален для дачных домов, бань и сану, конструкция которых в основном сделана из дерева. Наличие водяного пола под плитку в бане или в сауне, задача вполне решаемая. Главное соблюдать технологию укладки наборной конструкции и предусмотреть заранее вариант напольного покрытия.

Альтернативные способы монтажа водяного теплого водяного пола

В данном случае имеется в виду настильный способ и монтаж системы при помощи деревянных лаг. Я объединил их вместе, так как технология практически повторяется.

При обустройстве системы настильным способом нам уже не обойтись без вышеупомянутых специальных плит с бобышками. Иначе никак, ведь нам нужно на что-то укладывать сам верхний настил.

Монтаж настила на утеплитель с бобышками.

Все действия повторяются, на ровные, горизонтальные полы укладывается гидроизоляционная пленка и демпферная лента. На пленку монтируем плиты с бобышками и между этими бобышками укладываем трубную разводку.

Настил мы будем делать из плит ГВЛ, можно еще использовать водостойкую фанеру, но она обойдется дороже. Плиты ГВЛ укладываются по принципу кирпичной кладки в 2 слоя.

Стыки между листами первого и второго слоя ни в коем случае не должны совпадать. Между собой слои скручиваются короткими саморезами, чтобы концы саморезов не выглядывали снизу. В результате у нас получается монолитная плита на всю комнату.

Металлический теплообменник для теплого пола.

Деревянный пол обустраивается немного иначе. Утеплитель здесь располагается в подполе, и его мы в расчет не берем. Изначально у нас есть ровный деревянный настил, на который мы и будем монтировать теплый пол.

Чтобы обустроить пазы, в которые будет закладываться труба, нам нужно набить на пол деревянную строганную доску сечением 100х26 мм. Планки набиваются с зазорами, чуть превышающими толщину трубы.

Пластины теплообменников уложенные между досками.

Дерево имеет плохую теплопроводность, поэтому для ее увеличения нам понадобятся алюминиевые или стальные пластины с выгнутыми пазами под трубы. Эти пластины закладываются в зазоры между планками и фиксируются на этих планках степлером или гвоздями.

Дальше нам остается уложить трассу трубной разводки и зашить весь пол слоем ГВЛ. В данном случае ГВЛ будет базироваться на деревянных планках и 2 слоя плит набивать нет смысла, плюс сами понимаете, чем толще настил, тем хуже он будет проводить тепло.

Заливка бетонной стяжки

Когда вы завершили укладку кабельного пола под плитку (кафель) по определенной технологии, следует проверить работоспособность всей системы. Если проблемы в функционировании отсутствуют, рекомендуется приступать к созданию цементной стяжки. В случае если вы решили уложить не кабельный теплый пол, а вариант на основе матов, укладка стяжки не требуется и можно приступать непосредственно к укладке плитки.

Желательно сделать на стене соответствующую отметку о требуемой высоте стяжки. Минимально допустимый слой равен 3 см, максимальная – 5 см. Раствор не должен иметь слишком густую консистенцию, в его составе должны быть такие элементы: песок, цемент, щебень, вода в соотношении 4:5:0.9. Также требуется добавить примерно 1% пластификатора (например, известь).

Чтобы сделать правильную стяжку, необходимо проследить, чтобы раствор был распределен равномерно. Для перераспределения состава допускается применение валика. После заливки требуется подождать несколько суток, чтобы стяжка полностью высохла. Только после полного высыхания можно приступать к укладке плитки.

Ложем плитку

Ниже представлена краткая инструкция. Если Вас интересует подробное и пошаговое пособие о том какую плитку или клей выбрать, как подготовить поверхность для дальнейшей работы, технологию укладки и т.д.

Для резки кафеля применяется ручной плиткорез. Перед резкой надо подготовить плитку согласно инструкции (предварительно замочить или протереть мокрой салфеткой). Если в кафеле надо создать фигурное отверстие для трубы, следует воспользоваться ручным резаком и наждачной бумагой для шлифовки отверстия.

Когда теплый пол будет установлен, нужно определить, по какой схеме надо класть плитку. Как правило, данное решение обусловлено дизайном квартиры и личными предпочтениями жильцов.

Краткая инструкция:

Разведите термоустойчивый клей для кафеля.
Шпателем нанесите клеевую смесь
Важно убедиться, что пустых мест под кафелем не останется, иначе это станет причиной износа.
Осторожно помещайте кафель на клей, контролируйте при помощи строительного уровня, чтобы укладываемая плитка была одного уровня. Между плитками вставляются крестообразные распорки из пластика, которые позволяют соблюдать равное расстояние.. Когда мастер завершил класть плитку, можно дополнительно залакировать поверхность

Это позволит увеличить срок эксплуатации кафеля и улучшит его эстетические свойства

Когда мастер завершил класть плитку, можно дополнительно залакировать поверхность. Это позволит увеличить срок эксплуатации кафеля и улучшит его эстетические свойства.

Таким образом, самостоятельно произвести укладку плитки на теплый пол не составит труда и начинающему мастеру. Для этого требуется определиться с видом конструкции, а затем тщательно изучить предложенную инструкцию по монтажу.

Однако если вы не уверены, что способны самостоятельно провести монтаж, или не полностью поняли технологию установки, лучше доверить данную процедуру мастеру. Ошибки в технологии приведут к необходимости демонтировать и повторно устанавливать конструкцию.

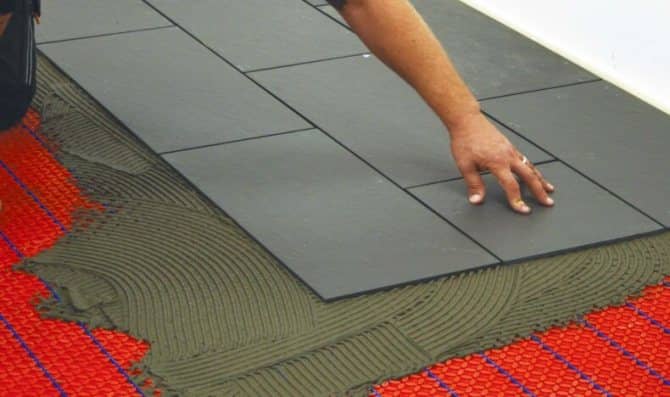

Укладка плитки на электрический пол

На этом этапе у вас так же не возникнет трудностей – укладка плитки на теплый пол ничем не отличается от обычной укладки плитки. Единственное различие между этими процессами – использование специального плиточного клея. Приобрести следует клей “для теплого пола”, при выборе производителя так же не стоит сильно экономить, сэкономив на качестве мы можем получить не совсем ожидаемый результат!

Перед самой укладкой теплый пол в ванной нужно примерно соорентироваться в том, как мы будем в дальнейшем ее укладывать. Для этого разложите плитку, на основных участках расположите цельную плитку.

Далее подготовим плиточный клей, размешиваем сухую смесь и воду

Начинать этот процесс необходимо с дальнего угла от двери в ванную.

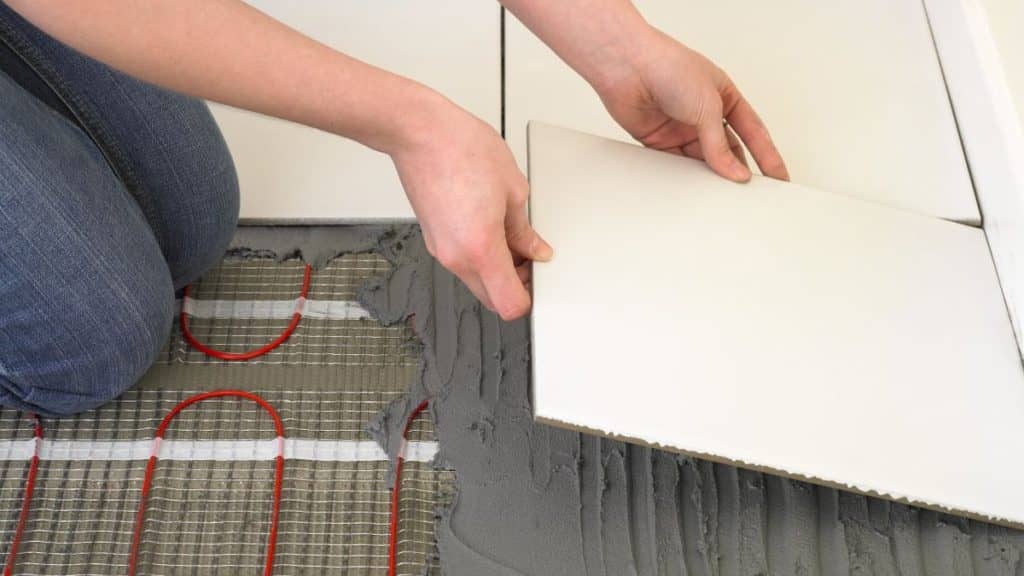

Используя зубчатый шпатель, на поверхность нагревательного мата осторожно наносим получившийся раствор. Все пустые места в этом процессе должны быть заполнены клеем

Оптимальный показатель толщины слоя клея над элементами конструкции составляет не меньше чем 5 мм.
Перед тем, как положить первую плитку, монтируем в углы пластиковые крестики. Это поможет вам контролировать размеры щелей. После этого необходимо проверить на сколько ровная поверхность и уровни ее горизонта! Пластиковые колышки помогут эффективно устранить все возникшие неточности.
Дальше мы монтируем пластиковые крестики с каждой стороны, после чего проводится укладка плитки (второй и третьей) с разных сторон. Повторяем процесс проверки ровности поверхности и уровня горизонта. Проводим снова те же действия, проверяя горизонталь плитки. Так мы проложим плитку по всей поверхности теплого пола.
Желательно иметь в своем арсенале плиткорез, это существенно упростит обрезку в тех местах, где она требуется. Аналогом плиткореза может выступить “болгарка” или качественный стеклорез.
После того, как теплый пол оказался по всей своей поверхности уложенный плиткой (крестики не демонтируем), нам осталось только подождать полного высыхания. В среднем этап высыхания длится около суток, эту информацию вы можете найти на упаковке плиточного клея.
Когда плиточный клей высохнет, используя шпатель, необходимо произвести затирку швов.
Поздравляем! Работы по укладке плитки на теплый пол подошли к завершению! Важный момент: включать систему теплого пола настоятельно рекомендуется только по истечении пары суток. Такой промежуток необходим для того, чтобы плиточный клей успел до конца высохнуть и дать свою максимальную прочность.

В ситуации, когда вы не занимались укладкой плитки, а произвели цементную стяжку, систему не стоит включать вплоть до полного высыхания стяжки. В противном случае вы можете столкнуться с такими проблемами как неправильное высыхание раствора, что приведет к неравномерности пола. В итоге вы получите такие неприятные моменты как трещины и провалы в стяжке. Это вызовет нестабильную работу системы нагревательного кабеля! Заранее подумайте о месторасположении мебели, в этих местах не рекомендуется прокладывать нагревательный кабель. Рекомендуемая толщина стяжки должна быть не меньше 20 мм. Именно уровень в 20-30 мм позволит вам придать максимальную прочность теплому полу.
В первое время вы будете привыкать в новому теплому полу – хоть уровень его температуры и не высокий (для того чтобы не причинить вреда вашим стопам), придется  поэкспериментировать с настройками уровня температуры.

Как мы видим, теплый пол в ванной своими руками это вполне реально, главное следовать инструкциям и тщательно проверять каждый шаг на присутствие ошибок. Внимательность – главное в этом деле!

Применяйте полученные знания со всей ответственностью, если вы сомневаетесь в том, что сможете самостоятельно провести все необходимые этапы – лучше обратитесь за помощью к специалистам. Помните, демонтаж теплого пола в ванной дело довольно затратное. Соблюдая все пункты и внимательно проделывая каждый шаг вы сможете существенно сэкономить свои денежные средства!

Частые вопросы

Можно ли вместо стеклосетки использовать металлическую строительную сетку?

Да, можно. металлическая сетка более жесткая и надежнее удерживает петли теплого пола

Однако, работать с ней надо предельно осторожно — очень легко повредить полиэтиленовую гидроизоляцию

Обязательно ли укладывать петли теплого пола в стяжку?

Существует способ укладки на деревянное основание, при котором вместо стяжки используется настил из листовых материалов — фанеры, ДСП или ОСБ. Однако, этот слой является теплоизолятором и значительно уменьшает эффективность теплоотдачи от петель теплого пола. Кроме того, укладка плитки на такое основание весьма проблематична. Поэтому, оптимальным вариантом является стяжка и монтаж напольного покрытия штатным способом.

Можно ли вместо пеноплекса использовать фольгированный пенополиэтилен?

В сети немало рекомендаций относительно такого варианта. Однако, надо учесть — вспененный полиэтилен не обладает достаточной прочностью. Он довольно скоро просядет, стяжка покроется сетью трещин, а петли теплого пола получат избыточную нагрузку и могут дать протечки. Поэтому, нужен плотный и прочный теплоизолятор.

Обязательно ли использовать полиэтиленовую трубку, или можно заменить ее более прочной медной?

Медная трубка гораздо дороже и сложнее в монтаже. Потребуется делать массу спаек, что значительно увеличивает риск возникновения протечек. Поэтому, выбирать медные трубки нецелесообразно.

Петли теплого пола должны быть заполнены теплоносителем в течение всего времени, необходимого для застывания стяжки?

Да, все время петли должны быть заполнены теплоносителем. Это важный момент. Иначе, после подачи жидкости под давлением, возможно возникновение трещин на стяжке.

Тонкий теплый пол

Термоматы просто и легко монтировать

Для создания качественного эффективного подогрева уложенного напольного покрытия и равномерного распределения тепла в помещении современные производители выпускают несколько моделей оборудования.

Одна из самых результативных – маты теплого пола под плитку, оснащенные электрическими нагревательными элементами. Кабель, имеющий малое сечение, закреплен на специальной сетке, свернутой в рулон.

Особенность такой конструкции заключается в простоте монтажа и удобстве эксплуатации. Полноценный обогрев возможен благодаря максимальной приближенности матов к нижней поверхности плитки.

Такая конструкция хорошо переносит стяжку, накладываемую поверх

Маты под плитку укладывают на подготовленную ровную поверхность основания пола, а поверх них на плиточный клей кладут кафель или керамогранит. Существуют одно- и двужильные нагревательные маты.

Одножильные системы монтируют на поверхности бетонной стяжки, а двужильные на любом напольном покрытии. Основанием для такого устройства может служить не только цементно-песчаная стяжка, но и деревянные полы, ламинат или паркет.

Кабель одножильной конструкции укладывают так, чтобы начинались работы от установленного на стене термостата, и после завершения монтажа второй конец тоже подходил к нему.

Кроме того, такая система требует подготовки качественного теплоизоляционного слоя с использованием:

• пенополистирола;
• пенопласта;
• жесткой теплоизоляционной коробки.

Двужильные термоматы можно укладывать только в одну сторону

Двужильный имеет в своем оснащении возвратную жилу и концевую муфту. Это позволяет осуществить подключение к терморегулятору только с одной стороны, оставляя второй конец кабеля в месте завершения укладки.

Нагревательные маты – это готовая система теплого пола, мощность которой составляет от 100 до 180 Вт/м².

Недостатки монтажа теплого пола

Выбор водяного отопления под плитку идеально подходит для обустройства частных и загородных домов. Но для монтажа тёплого пола под плитку в квартирных домах владельцу придется собрать много разрешений от управляющей компании, ведь отопительные трубы подключаются к общей системе строения. Также имеется ряд неудобств, связанных с оборудованием тёплого водяного пола:

1. При кладке плиточных модулей на бетонную стяжку высота напольного покрытия получается достаточно большой, что абсолютно несовместимо с низкими потолками.
2. При образовании течи в системе отопительных труб придется снимать всё напольное покрытие: кафель и бетонное основание. По этой причине лучше отдать предпочтение водяному полу под плитку, но без стяжки.
3. Все этапы монтажа тёплых полов под плитку необходимо проводить в строгом соответствии с рекомендациями специалистов, ведь ошибки приведут к неисправности системы отопления.

Укладка тёплого пола

Если вы купили не готовые маты, а отдельный нагревательный кабель, то перед тем, как сделать теплый пол под плитку, вам придётся закрепить его на специальной ленте. Крепите кабель к ленте с помощью специального монтажного скотча зигзагообразно, делая промежутки витков в 25 см.

Данная лента нужна не только для того, чтобы было проще укладывать кабель, но и для защиты его от различных перегибов, также это позволяет сохранить все размеры при заливке.

Теперь вы должны уложить ленту или готовый мат на пол. Делается это интуитивно и просто, но стоит сказать о поворотах ленты. Здесь вам придётся разрезать её, не повредив нагревающий кабель, что тоже довольно просто.

Установив термодатчик таким образом, вы сможете заменить его в любой момент, а это одна из самых распространённых поломок тёплого пола. На этом укладка электрического теплого пола под плитку завершена, однако осталось подключить его и уложить саму плитку.

Выше мы также упоминали о инфракрасных тёплых полах. Под плитку они крепятся точно также, поэтому говорить о них отдельно нет никакого смысла.

Подготовка поверхности

Технология укладки теплого пола предусматривает тщательную подготовку поверхности перед тем, как положить нагревающие элементы. Нагревательные маты или кабель можно укладывать только на чистый и выровненный пол без выступов и трещин. Возможно применение грунтовки, бетонной стяжки или наливного пола.

Теплоизоляция поверхности

Для минимизации тепловых потерь и достижения эффективного обогрева помещения при подготовке применяется теплоизоляционный слой. В зависимости от необходимой толщины утеплителя используются следующие материалы:

• пенопласт;
• пенополистирол;
• фольгированный пенофол.

На балконах, лоджиях, над неотапливаемыми помещениями или подвалами используют толстые изоляционные материалы до 100 мм (типа пенопласта и пенополистирола). Для тонкого слоя изоляции применяют фольгированный пенофол (отражающая поверхность фольги должна быть направлена наверх). Все соединения и швы герметически фиксируются фольгированным скотчем. Пол с подогревом под плитку в ванную комнату дополнительно обустраивается слоем гидроизоляции.

Определение мощности, сечения кабеля и проводки в доме

Минимальное расстояние от каждой стены должно быть не менее 10 см. Также нужно исключить участки где установлена мебель. Площадь для установки матов вычисляется путем вычитания из общей площади суммы квадратных метров, где не будет произведен монтаж.

Полученное число нужно умножить на 140 Вт, если пол не будет использоваться в качестве основного источника подачи тепла. Если планируется использовать для отопления только пол, тогда умножить необходимо на 180 Вт.

На основе полученных данных можно приобретать кабель или электрические маты для подогрева напольного покрытия.

Что касается проводки, то необходимо высчитать суммарную мощность приборов, которые используются в квартире. Эту информацию можно найти инструкции к технике, а еще ее дублируют на корпусе приборов.

Алюминий не подходит для проводки дома, где планируется установка нагревательной системы напольного покрытия. Это вызвано тем, что медь имеет лучшую теплопроводность. По таблице также нужно определить силу тока и поставить автоматы на счетчик электроэнергии.

Расчет системы

1. Если теплый пол планируется как основной источник тепла, рекомендуемая теплоотдача системы – 150 ватт на метр квадратный, для нижнего этажа – 180. А сам теплый пол должен занимать не меньше 70 процентов общей площади.
2. Если это дополнительное отопление (плюс к радиаторам, конвекторам и т.д.), достаточно мощности системы 110-130 ватт.
3. Из общей длины кабеля (площади матов, пленки и др.) нужно сразу вычесть участки, занятые мебелью и другими массивными предметами.
4. Расстояние кабеля до стен, мебели – не меньше пяти сантиметров, до стояков водяной отопительной системы – не меньше десяти.
5. Формула для расчета шага между витками: H=S*100/L (S – площадь теплого пола, L – длина кабеля).
6. Формула для расчета длины кабеля: L = S*Рs/Pk (Pk – удельная паспортная мощность кабеля на метр погонный, Рs – необходимая удельная мощность на метр квадратный). К получившейся цифре нужно добавить кусок для подсоединения к терморегулятору.

Характеристики кабелей в зависимости от тока и мощности системы

• медные, сечением 2 на 1 мм: предельный ток 16 ампер, мощность системы 3,5 киловатт;
• медные 2 на 1,5: 19 ампер, 4,1 кВт;
• медные 2 на 2,5: 27 и 5,9;
• алюминиевые 2 на 2,5: 20 и 4,4;
• алюминиевые 2 на 4: 21 и 4,5.

Монтаж теплого пола под плитку

Для обеспечения максимальной эффективности системы обогрева на стяжку требуется уложить специальный утеплитель. В качестве подходящего варианта рекомендуется использовать пенофол. Им необходимо проклеить встык всю обрабатываемую поверхность, оставив вдоль стен зазор в 3 – 4 см. Этот зазор по всему периметру фиксируется с помощью демпферной ленты. Если вы выполняете укладку тёплого пола под плитку своими руками на деревянное основание, на поверхности утеплителя придётся разместить металлическую сетку, обеспечивающую пожарную безопасность конструкции. К ней удобно крепить элементы системы обогрева с помощью кабельных стяжек. Дальнейшие действия зависят от типа комплектующих:

• При использовании нагревательного кабеля или инфракрасных стержней требуется повторная заливка бетонной стяжки. Её толщина должна составлять порядка 3 см. После того как смесь затвердеет (это произойдёт через пару дней), сверху на клей укладывается плитка. Однако для полного высыхания получившегося пирога потребуется около месяца. На протяжении этого срока недопустимо включать систему обогрева.
• Если выбор сделан в пользу более дорогих, чем резистентный кабель готовых матов, то необходимость в заливке верхнего слоя бетонной стяжки отпадает. Появляется возможность сразу использовать плиточный клей и укладывать плитку. Благодаря этой особенности расходы на материалы и сроки проведения работ существенно сокращаются.

Заключение

Никто не рождается с инструментами в руках. Чтобы добиться удовлетворительных результатов потребуется определённые навыки, время и много терпения. И если вы хотите обустроить по-настоящему надёжный и эффективный тёплый пол под плитку, технология укладки будет играть решающую роль.

Мы рекомендуем

Если вы сами не можете или не хотите самостоятельно укладывать теплый пол, воспользуйтесь сервисом по подбору мастера в своем городе. PROFI.RU — это крупный рекомендательный сервис по подбору специалистов.

• более 400 000 специалистов;
• более 500 видов услуг;
• более 4 000 000 клиентов;
• более 1 000 000 подлинных отзывов.

Виды заполнения водяных тёплых полов под плитку

Заполняют пространство тёплого пола двумя способами:

• заливка бетоном
• устройство сухой засыпки

Заливка бетоном

Стандартный диаметр труб водяного обогрева 16 мм.

Согласно теплотехническим расчётам оптимальная высота слоя бетона над трубами должна равняться 30 мм.

При толщине стяжки свыше 70 мм увеличивается инертность нагрева структуры пола. Перекрытие будет медленно нагреваться и остывать.

Устройство сухой засыпки

Засыпку сухого пола делают из керамзитовой крошки. Под укладку напольного покрытия из керамической плитки сухие полы не устраивают. Подробнее о сухой стяжке смотрите в этом видео:

Укладка кабеля или термомата

Прежде чем начать монтаж кабельного теплого пола, необходимо измерить сопротивление кабеля. Укладывается кабель змейкой на расстоянии высчитанного шага (не меньше 10 см) с использованием специальной крепежной ленты. Иногда устанавливается армирующая сетка, к которой при помощи пластиковых хомутов крепится кабель. Для укрепления кабельной змейки можно применять монтажные планки с отверстиями. От стен нужно отступить до 20 см.

При укладке одножильного провода нужно провести его конец к начальному месту монтажа, не пересекая других витков. В двухжильном кабеле источником тепла служит один провод, второй — замыкает цепь, поэтому на конце кабеля делают соединительную муфту. Кабель монтируется после подготовки поверхности, прокладки теплоизоляции (при необходимости и гидроизоляции) и небольшого слоя бетонной стяжки. Иногда кабель укладывают непосредственно в бетонную стяжку. Сборка контура поверхности обогрева производится перпендикулярно стене, на которой расположен терморегулятор.

Сетчатые термоматы состоят из закрепленного на сетке стекловолокна тонкого кабеля. Маты можно устанавливать без предварительной бетонной стяжки, укладывая их в плиточный клей, увеличив его толщину до 10 см. Есть модели термоматов, имеющие самоклеющуюся нижнюю поверхность, которые достаточно прижать к полу для надежной фиксации. Маты с эластичным основанием можно растягивать при сложной конфигурации схемы обогрева.

Смотрите это видео на YouTube

Нагревательные маты укладываются проще кабельного способа: нет необходимости высчитывать шаг между витками, исключен перегиб кабеля. Тем не менее необходимо знать, как правильно уложить теплый пол под плитку данным способом. Маты нужно крепить к слою теплоизоляции при помощи скотча, соблюдая расстояние между нагревательными фрагментами до 10 см и отступая около 20 см от стены. При оформлении поворотов маты можно подрезать, не задевая кабель, и выполнять нужные развороты. После монтажа электрическую систему нужно проверить на сопротивление.
