Виды сифонов и подготовка к сборке
Сифоны классифицируются по конструктивным особенностям, принципам работы и материалам, из которых они изготовлены. По конструкции выделяют:
- Гофрированные. Состоят из сплошной гибкой гофрированной трубки, которая может принимать необходимую форму;
Гофрированный сифон Плоские. Представляют собой конструкцию, в которой соединены вертикальные и горизонтальные трубы различных диаметров;
Плоский сифон Бутылочные. Оснащены специальным гидрозатвором бутылкообразной формы. К нему подключены трубы слива и канализации. Этот вид чаще используется на кухне, чем в ванных комнатах.
Бутылочный сифон
По принципу работы различают ручные, автоматические и полуавтоматические. Отличия этих приспособлений между собой заключаются в принципе слива.
Автоматический сифон
У ручного сифона необходимо рукой вытащить запорную крышку, а полуавтоматические и автоматические приспособления открывают сливное отверстие при помощи специального механизма.
Ручной сифон
Для изготовления сифонов используются нержавеющие долговечные материалы. Это латунь, медь, пластик, чугун. Рекомендуем отдавать предпочтением прочной пластмассе или практически не изнашиваемой латуни. Отличие при установке заключается в том, что для пластиковых резьбовых соединений ФУМ-лента не используется, в отличие от металлический конструкций.
Латунный сифон
Установка сифона на ванну
Шаг 1. Монтаж сифона начинается с установки сливной горловины (или нижнего перелива):
- горловина состоит из двух элементов: нижняя накладка, ее силиконят и прикладывают снизу к сливному отверстию ванны, и верхняя накладка в виде хромированной чашки с винтом, её тоже силиконят накладывают на сливное отверстие внутри ванны
- держа одновременно верхнюю и нижнюю части сливной горловины, необходимо закрутить винт верхней накладки в нижнюю часть конструкции
- усилия и давление на винт не должны быть слишком преувеличены, чтобы не сломать пластиковые детали конструкции.
Шаг 2. Переливная горловина (верхний перелив) устанавливается по аналогии: две части – внутренняя и внешняя – разделяются, а затем соединяются на боковой части ванны с помощью винта.
Шаг 3. Когда слив и перелив закреплены на ванне, их необходимо соединить шлангом. Если шланг кажется слишком длинным, то это не значит, что есть необходимость его обрезать – достаточно аккуратно изогнуть.

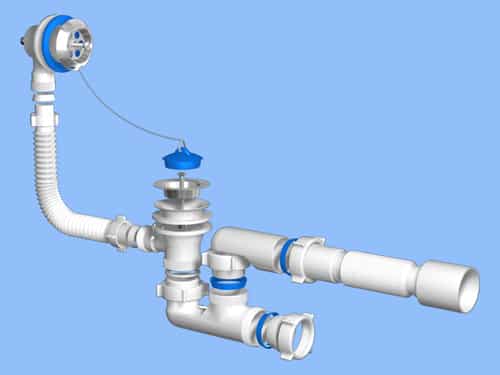

установка сифона с системой слив перелив
Шаг 4. Сливную горловину соединить снизу с водным затвором – сифоном, плотно соединяя детали.
Шаг 5. К водному затвору присоединить жесткий патрубок или гофрированный элемент, который послужит связочным элементом с трубой канализации. В некоторых случаях может понадобиться манжета нужных диаметров: для соединения труб сифона и канализации.
Шаг 6. Проверка качества монтажа – обязательный элемент. Желательно наполнить ванну на треть или наполовину, чтобы давление на детали сифона было достаточным. В первую очередь проверяется герметизация горловины нижнего перелива – при закрытой пробке. Если обнаружена течь, то иногда достаточно просто натянуть гайку нижнего слива, реже – осуществить демонтаж почти всей конструкции.
Затем – система нижнего слива: по все длине нижнего слива не должно выступить ни одной капли. Если опять-таки обнаружена течь, то придется пересматривать весь механизм: чаще всего проблема связана с недостаточным натяжением элементов сифона.
Трубы слив и трубы перелив для ванны полуавтомат и обычного сифона с пробкой при сборке и монтаже ничем не отличаются. Однако есть модели полуавтоматов, которые представляют следующую особенность: крышка пробка сливной горловины управляется рычагом, который связан с тросиком на переливной горловине, поэтому на чашечке сливной горловины нет винта, а под пробкой верхней части горловины расположен хромированный стакан, вкручивающийся в нижнюю часть сливной горловины – это и является герметичным крепежом сливной горловины.

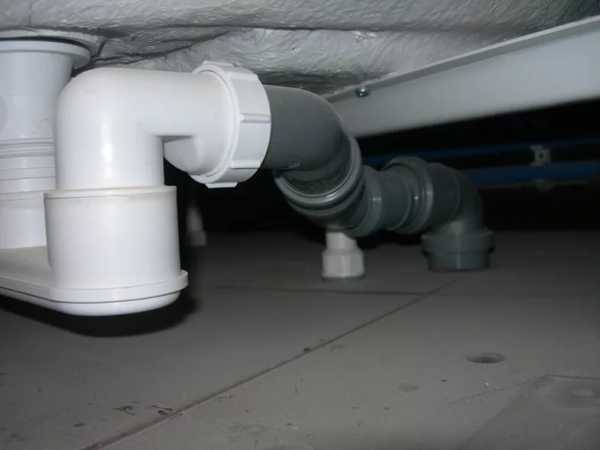

установка сифона с системой слив перелив
Важные нюансы:
существенно, что пластиковые детали закрепляются только руками без излишних усилий
идеально, когда элементы нижнего и верхнего перелива абсолютно параллельны друг другу
Здесь можно надеяться только на ощущения и осязание руками: если при предварительном «наживлении» этих деталей они устанавливаются с искривлениями, то герметизации добиться не получится, лучше раскрутить механизм и попробовать соединить его заново
желательно все резиновые прокладки умеренно смазать силиконом и установить максимально ровно
важно устанавливать полную герметичность при присоединении деталей сифона и поверхности ванны: любые неровности ванны необходимо зачистить, добиваясь гладкости поверхности
необходимо сверять последовательность соединения мелких и дополнительных деталей для каждого конкретного сифона по инструкции: гайки, болты, дополнительные раструбы и манжеты
неправильно установленная деталь или прокладка нарушает герметичность и может привести к необходимости заменить целый блок конструкции. Стоимость и качество ремонта во многом зависит от таких умений, как самостоятельно собрать сифон для ванны или установить смеситель
Профессионалы обладают опытом и инструментами, однако преимущество каждого хозяина – в качественном и внимательном отношении к деталям и мелочам, что немаловажно при монтаже сантехники
Стоимость и качество ремонта во многом зависит от таких умений, как самостоятельно собрать сифон для ванны или установить смеситель
Профессионалы обладают опытом и инструментами, однако преимущество каждого хозяина – в качественном и внимательном отношении к деталям и мелочам, что немаловажно при монтаже сантехники
Почему так важно правильно установить сифон на ванну
Для того, чтобы все работало так как надо, необходимо правильно установить систему защиты от перенаполнения ванной. Каждый сталкивался с такой проблемой, когда забывал выключить воду в ванной, наполняя ее. Если система перелива установлена неправильно, то вы рискуете затопить комнату и своих соседей.
Именно поэтому необходимо ставить систему защиты правильно. Для этого стоит обратиться к услугам сантехника по установка сифона на ваннуе. Ошибки, которые могут допустить новички: 1.Перегиб шланга перелива. Этой детали уделяют очень мало внимания, поскольку, по мнению новичков, она является не основной. Но, именно в таком случае, вода вместо того, чтобы стекать в слив, застаивается в шланге. Из-за этого система работает ненормально и образуется неприятный запах. 2.Не герметичная установка. Если были допущены ошибки или не установлены все необходимые прокладки, возможно образование течей. Это неприемлемая ситуация, поскольку большинство современных ремонтов предусматривает полное закрытие канализационных систем. 3.Нарушение наклона трубы слива. Зачастую неправильный наклон слива может привести к плохой проходимости воды в этом месте.
Для того, чтобы избежать таких неприятностей стоит обращаться к услугам сантехника по замена сифона под ванной, стоимость которой более чем доступная. Низкая цена на услугу объясняется простотой операции для настоящего мастера. Система слив-перелив достаточно простое устройство, которое сможет установить опытный человек, не прибегая к покупке дополнительных материалов.
Единственным условием, которое стоит соблюдать – это правильный подбор сифона. Если он не рассчитан на монтаж к данной системе ванной, то вы только зря потратите время и свои средства. Для того, чтобы избежать такой ситуации необходимо прибегать к услугам сантехника для установка сифона на ванну.
Сифон – специальное устройство, которое соединяет слив и канализацию. Это обязательный элемент ванной комнаты. Он не только помогает избежать отложения мусора в трубах, но и способствует нейтрализации неприятного запаха. Это возможно благодаря наличию гидрозатвора. Вы имеете возможность заказать замену сифона под ванной у нашей компании.
Как производится замена сифона Несмотря на то, что установить сифон можно самостоятельно, рекомендуется обратиться к профессионалам. Сантехника – дело тонкое, и всегда есть риск не учесть парочку нюансов. Цена замены сифона под ванной не настолько высока, чтобы мучиться с этим делом самостоятельно.
Первым делом необходимо снять старое устройство. Краткая инструкция:
Разборка оборудования. Перед началом данного этапа рекомендуется подложить под сифон тряпку. В некоторых частях устройства скапливается вода. Открутите соединительные элементы. В случае, если это невозможно – разрешается ломать их.
Отсоединение от ванны
Соблюдайте осторожность на данном этапе, ведь существует риск повредить покрытие.
Отключение от канализации.
После того, как демонтаж будет окончен, стоит прочистить места соединения. Далее следует собрать устройство. К каждому сифону прикладывается индивидуальная схема. После сборки оборудования следует его подключение к ванной и канализационной трубе.
Проверить качество работы можно, включив воду на 3-5 минут. Если протечек нет, то соединительные места герметичны, а работа выполнена на высоком уровне. Узнать, сколько стоит замена сифона под ванной, можно у наших сотрудников.
Узнать расценки на работу и вызвать сантехника, электрика можно по телефону 89259363499, 89057435344 Вадим
Виды и особенности материалов
Главным условием при выборе материала является устойчивость к коррозии. К таким вариантам относится:
- Черный металл является надежным материалом. Основной недостаток – внешний вид устройства. В настоящее время стараются выбирать более современные варианты;
- Пластмасса для сантехнических приборов (полипропилен). Белый цвет, лаконичная форма, продолжительная эксплуатация. Полипропилен уступает металлу по показателю прочности, поэтому есть риск поломки изделия. Простой дизайн слива-перелива может быть неуместен, если отделка помещения предполагает использование дорогих материалов и оборудования;
Бронза, латунь или медь. Зачастую данные цветные металлы не применяют без защитного слоя. Детали, расположенные в зоне видимости могут быть покрыты никелем, либо хромом (по методу гальванопластики). Применение никеля предпочтительно, для данного материала характерна продолжительная эксплуатация. Визуальное отличие никеля – синий оттенок деталей;
Для того чтобы определить вид металла, следует обратить внимание на отверстия в верхней и нижней части ванны. Медный цвет отливает красным, прочностные характеристики меди уступают другим материалам
Латунь прочнее меди, обладает светло-желтым оттенком. Основа из бронзы является самой прочной в данной категории, по устойчивости сравнима с черным металлом. Для бронзы свойственен темно-коричневый тон, основные компоненты сплава – цинк и медь. Цветные металлы являются отличным вариантом для производства сантехнических приборов. Благодаря устойчивости к коррозийному воздействию, детали легко соединяются по резьбе.
Слив для ванны: устройство и разновидности
Начнем с устройства сифона, так как без этих знаний невозможно решить некоторые сугубо бытовые проблемы, например, такие как неприятный запах из ванны или плохо сливающаяся вода.
Устроен сифон в ванную достаточно просто. Его можно разделить на четыре отдельные части – может быть и на больше, если учитывать дополнительные соединительные элементы, которые особого значения, кроме удобства сборки и подключения, не представляют.
- Сливная горловина – она монтируется в отверстие в дне ванны и состоит из двух частей. Нижняя часть, представляющая собой патрубок с расширением и встроенной внутрь гайкой, а также верхняя часть, изготовленная в виде хромированной чашки. Ванна как бы помещается между этими деталями, которые в свою очередь соединяются между собой длинным металлическим винтом. Герметичность этого соединения обеспечивается специальной уплотнительной прокладкой.
-
Переливная горловина. В принципе, устроена точно так же, как и сливная, только имеет она не прямой отвод для воды, а боковой. В ее задачи входит удаление излишков воды из ванны в случае ее неконтролируемого наполнения.
- Сифон. Может иметь разную конфигурацию, но практически всегда это съемный изогнутый патрубок, в котором постоянно остается вода. Это и есть водный затвор, препятствующий проникновению запаха из канализации. Сразу отмечу одну деталь – огромное значение имеет объем водного затвора. При плохо работающей вентиляции канализационного стояка эту воду (особенно если ее мало) может высосать из сифона, и тогда неимоверное зловоние вам гарантировано. Лучше отдать предпочтение сифону с более глубоким водным затвором, в который помещается не менее 300-400мл воды.
- Соединительный гофрированный шланг – используется для отведения воды от перелива в сифон. Давление воды на этом участке достаточно низкое, поэтому в большинстве случаев этот шланг просто надевается на специальные патрубки (ершики) без каких-либо обжимов. В более серьезных изделиях этого типа соединение шланга с переливами герметизируется обжимной гайкой с прокладкой.
- Патрубок для подключения сифона к канализации. Может быть двух видов: жесткий и гофрированный. Первый надежный, а второй удобнее подключать. Кроме того, основным преимуществом гофры является регулируемая длина.
Слив для ванны фото
Вот и все части, на которые можно разобрать практически все современные сифоны – единственное, что еще нужно знать для решения вопроса, как собрать сифон для ванной, так это о так называемых типах соединения отдельных его частей. Они могут быть двух видов: в первом случае может использоваться плоская уплотнительная прокладка, а во втором – конусная. В обеих ситуациях для соединения частей сифона применяется так называемая накидная гайка.
Теперь о разновидностях сливных сифонов для ванны – их не так уж и много. Если не брать в расчет технологические и конструктивные особенности, то их всего две: обычный сифон с пробкой и так называемый слив перелив автомат для ванны. Разница между ними заключается в системе открывания пробки, которая осуществляется поворотом специального рычага, установленного на переливе. С ним не нужно нагибаться и вытаскивать пробку из отверстия, достаточно провернуть круглый рычаг, расположенный под верхом ванны. Если говорить о простых сифонах, то они могут отличаться только формой патрубков (круглая или прямоугольная), элементом подключения к канализации (гофра или жесткий патрубок) и способом герметизации соединений (конусные или прямые прокладки).

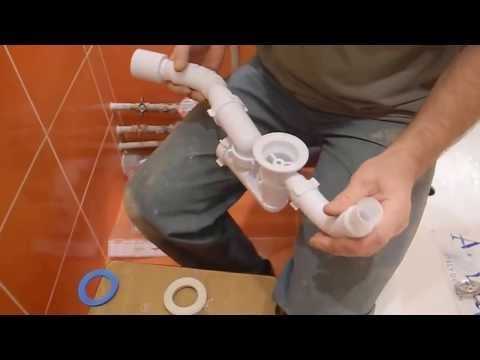

Как собрать сифон для ванны
Вот и вся теория, теперь нам остается разобраться только с принципом и тонкостями установки сливного сифона.
Подробности, касающиеся видов сифонов для ванны и их установки своими руками, смотрите в видео.
https://youtube.com/watch?v=3ggrs4spjFY
Как установить сифон на ванну Как установить слив в ванной.
Сифон является одним из важнейших сантехнических устройств. Без него не устанавливаются ни раковины, ни душевые, ни унитазы, ни ванны и биде. Но, как и любое другое устройство, сифон со временем приходит в негодность, изнашивается и перестает нормально функционировать. Как установить сифон на ванну? Замена слива — не настолько сложное мероприятие, чтобы по этому поводу вызывать специалиста. Все необходимые работы можно сделать своими руками, если следовать определенным правилам.
Фото 1. Установка слива не так сложна, как кажется.
А зачем нужен сифон?
Сифон представляет собой переходное звено, соединяющее сливное отверстие сантехники с канализационной трубой. У него две функции: фильтрующая и затворная. За счет наличия специального колена при эксплуатации санприборов в сифоне остается некоторый объем воды. Это небольшое количество воды выступает в качестве пробки, которая «запирает» ароматы канализации в трубе и не пропускает их в комнату.

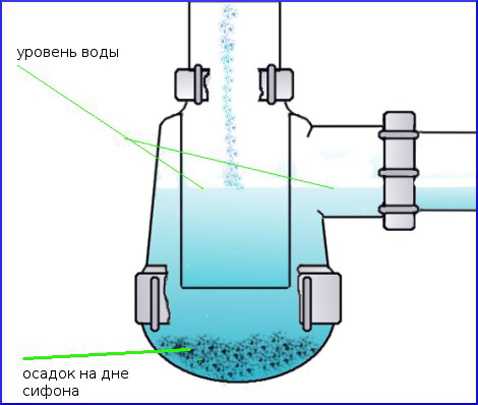

Функция фильтрации выражается в том, что по тяжелые частицы, содержащиеся в стоках, оседают в нижней части изгиба. Поэтому, если в слив вдруг упала колечко или сережка, их всегда можно достать, сняв заглушку.
Существует инструкция по тому, как установить слив в ванной. Это возможно с учетом особенностей санприбора. Некоторые модели требуют, чтобы замена сифона в ванной была произведена с использованием специально изготовленных для неё деталей. Можно слив в ванну установить и собственными руками, но для этого требуется изучение хотя бы стандартной модели слива-сифона.
Фото 2. Сливы-сифоны не позволяют различным загрязнениям создавать засоры в трубах.
Замена сифона ванны
Вы решили поменять старый прибор на новый? Значит, прежде проводим демонтаж конструкции. Подготовьте небольшое ведерко или какую-нибудь емкость для слива воды из колена устройства. Также мы будем снимать заглушку, откуда может политься скопившаяся грязь. Поэтому, чтобы защитить пол в ванной, ставим под демонтируемую конструкцию посуду.
Фото 3. Перед заменой сифона стоит подготовить сосуды для возможной грязи.
Как установить слив в ванну
Разбираем старый прибор. Процедура довольно проста и не требует каких-то особых знаний и усилий. Только в исключительных случаях гайки на сифоне затянуты до предела и поддаются откручиванию с помощью дополнительных инструментов.
Снимаем старый сифон с входной и выходной трубой. Если конструкция довольно старая, то, вероятнее всего, трубы будут как бы приросшими к сифону. Поэтому постарайтесь предельно аккуратно разбирать конструкцию, чтобы не повредить систему труб канализации.
Зачищаем места установки от кусков резиновых прокладок, ржавчины, грязи и каких-либо неровностей. Можно воспользоваться наждачной бумагой и неострым ножом.
Постарайтесь провести демонтаж сифона ванны и подготовить место под новую систему в минимальные сроки. Ведь все это время остается открытым канализационное отверстие, через которое ваша ванная комната будет наполняться ядовитыми ароматами канализации.
Как произвести замену сифона в ванной самостоятельно
После проведения подготовки можно переходить к установке нового устройства слива. Он проводится также, как и при установке ванны. В комплекте вы должны найти:
выпускной патрубок с прокладкой из резины;
две пластиковые гайки;
накладную резиновую пробку;
стяжной винт из нержавейки;
резиновую манжету-конус;
прокладку с накладкой для слива;
и изогнутую трубу или колбу.
Сборка сифона зависит от его типа. Если он бутылочный, то на колбу надеваем резиновую прокладку и накручиваем дно. Трубчатый тип прибора подготовки и сборки не требует, сразу приступаем ко второму этапу — соединению перелива с ванной
Особое внимание уделяем затяжке всех элементов (но без чрезмерного усердия). Не забываем о резиновых прокладках! После монтажа переливной системы переходим к соединению патрубка с основным сливом, обращая внимание также на надежность затяжки соединительных элементов. Фото 4
Замена слива ванны не станет проблемой, если точно следовать инструкции
Фото 4. Замена слива ванны не станет проблемой, если точно следовать инструкции.
Следующий этап — установка сифона на ванну. Для его крепления вам не понадобится дополнительный инструмент — монтаж проводится только руками. Затяжка гаек ключами и прочими приспособлениями могут привести к созданию излишнего напряжения в системе. А оно является одной из основных причин появления протеканий и трещин в системе.
Как собрать и подключить сифон для ванны
Необходимо также проверить сохранность резьбы и отсутствие повреждений на соединительных элементах. Обнаруженные шероховатости удаляют с помощью наждачной бумаги.
Сборка обычного сифона
Алгоритм сборки
- Цепочка, соединенная с пробкой, крепится к крышке отверстия для перелива.
- Отводную трубу с вложенным в нее резиновым уплотнителем подводят снаружи к сливу ванны.
- Изнутри резервуара вставляется защитная решетка, оснащенная уплотнителем, который желательно обработать герметиком. Соединение фиксируют медным винтом и гайкой, не допуская затяжки. Все работы выполняются с помощью широкой отвертки.
- Аналогично собирают переливной слив. Для крепления к сифону используется гофрированный шланг, на который заранее надевают конусообразные резиновые прокладки и стяжные гайки.
- К отводному отверстию крепится съемное колено, которое будет выполнять функцию гидрозатвора и мусоросборника.
- В другой конец колена вставляется переходник для соединения с канализацией.
Комплектующие сифона для ванной.
При стыковании с пластиковой трубой применяется резьба с уплотняющим кольцом. При необходимости монтировать изделие из чугуна либо в случае несовпадения диаметров соединительных элементов используется муфта-переходник, при этом выпуск сифона должен заходить в нее минимум на 5 см.
Особенности сборки полуавтоматической конструкции
При сборке полуавтоматических устройств потребуется установка дополнительных элементов.
Монтаж производится следующим образом:
- Соединительный элемент для канализации вставляют до упора в горловину слива. Уплотнитель здесь уже присутствует, поэтому не нужно использовать отдельную деталь.
- Устанавливают двойную прокладку на отверстие переливного блока и монтируют металлический фильтр.
- К регулирующему тросу подсоединяют плоские крышки из металла, после чего их соединяют с отверстием для стока воды.
- Фиксируют сборку на переливе с помощью болта.
Для боковых стыков используют стандартные тонкие прокладки, а для центрального соединения подойдет уплотнитель-бабочка.
Монтаж неразборного латунного устройства
Перед подключением устройства такого типа потребуется проверка места соединения патрубка с отводом коллектора — он должен заходить в сточную трубу на расстояние не менее 5 см и под небольшим углом. Если этого не сделать, стык потеряет герметичность.
Инструкция
Схема сборки сифона.
Сам сифон представляет собой некий конструктор Лего, и сначала совсем непонятно, как его собирать. Чтобы собрать его, для начала необходимо взять нижний перелив, в который вкладывается прокладка. Он будет располагаться с нижней части сливного отверстия. В то же время накладывается верхняя накладка на отверстие и наживляется туго винтом. Не следует слишком затягивать винт – корпус сифона (ванна) очень хрупкий, может треснуть.
Таким же образом проводится монтаж верхней переливной горловины. Для того чтобы не возникло проблем при соединении патрубка (отводит ненужную часть воды) и сливной горловины, первый лучше направлять немного в сторону, а не вертикально вниз.
Гофрированный шланг соединяется со сливом и переливом (инструкция прилагается в комплекте). Прокладку нужно установить тонким краем к сливной и переливной горловинам. Следует помнить, что на гофрированный шланг сначала нужно одеть гайку и лишь потом прокладку.
К сливному отверстию под ванной присоединяется водный затвор. Как описывалось выше, сливное отверстие должно быть по максимуму очищено, чтобы не возникло проблем с герметизацией
Неважно, какую модель сифона человек захочет установить в ванной, водный затвор присоединяется к горловине накидной гайкой + плоская или конусная прокладка
Схема монтажа сифона для ванны.
Сифон подсоединяется непосредственно к канализационной трубе. Для некоторых сифонов предусмотрено соединение напрямую через раструб пластиковой трубы, но есть модели, которые соединяются уплотнительным манжетом. Если канализационные трубы чугунные, то манжет должен быть обязательно.
После этих работ необходимо проверить, насколько сборка сифона для ванны качественная. Для этого ванна наполняется наполовину водой, проверяются все стыки сифона. Если присутствует протекание, то нужно просто проверить, насколько хорошо подтянуты гайки. В некоторых случаях протекание обуславливается перекосами. При сборке сифона для ванны не нужно прилагать особых усилий – все соединительные материалы сифона должны быть точно и четко сконструированы. Места, особенно на соединениях с канализационной трубой, следует обработать герметиком. После его высыхания еще раз проверить систему сифона на протекание. При правильной установке и сборке капли воды просачиваться не будут. Во многих случаях после сборки сифона, даже если есть инструкция, может просачиваться запах из канализационной трубы. Это значит, что сборка сифона неправильная. В любом случае сразу необходимо проверить сифон на течь и на наличие запаха, лишь потом герметизировать стык гофры и канализации.
Некоторые производители предоставляют к деталям сифона очень подробную инструкцию по сборке. Но, в любом случае главным в самом сифоне является не только правильная сборка, но и его герметичность.
Стандартные сифоны и полуавтоматические собираются практически одинаково по одной инструкции.

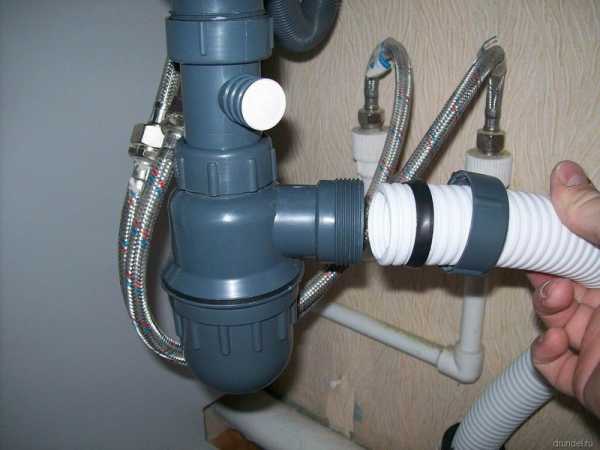

Дополнительная установка сифона на умывальник
Практически во всех ванных комнатах находится и умывальник, у которого также есть сифон. Зачастую его меняют вместе с сифоном для ванной, чтобы одним выстрелом убить сразу двоих зайцев. Процедура проведения этой операции значительно проще, так как у умывальника есть лишь один вход, а место проведения работы не является труднодоступным. Но при этом также обязательна аналогичная последовательность сборки и контроль герметичности всех швов. Очень важным является использование герметика сразу же после его нанесения. Все дело в том, что герметик сохраняет свои свойства на протяжении 10-15 минут. По исходу этого времени нельзя будет «тревожить» стыки, так как могут появиться нарушения целостности.
