Как подключить полотенцесушитель

Какие конструкции бывают

Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.

Итак, все полотенцесушители можно разделить на четыре группы:

• П-образные или U- образные. Самые простые модели, элементарное подключение (боковое). Идеально, если при замене старого вы найдете модель с тем же межосевым расстоянием. Тогда, если повезет, можно даже отводы не переделывать.

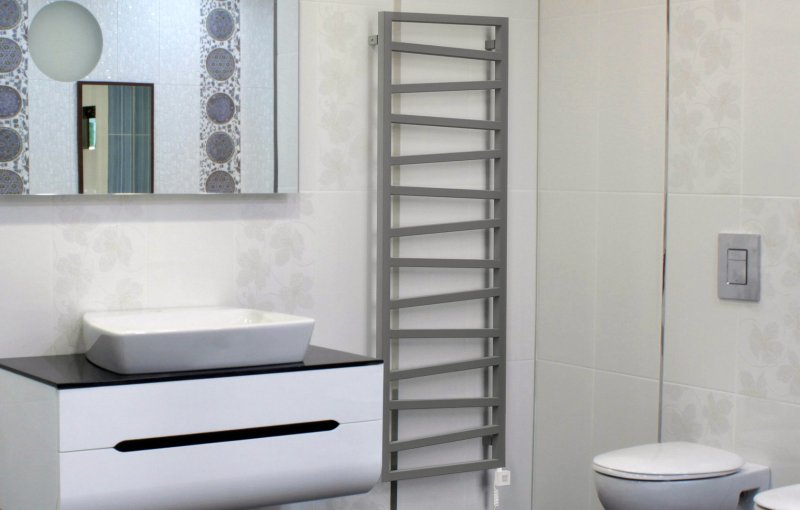

• Лесенка. Современные конструкции с некоторым количеством перекладин. Тоже неплохой вариант с точки зрения гидравлики. Подключение может быть нижним, боковым или диагональным. Но выбирается оно не произвольно, а по совокупности условий (откуда подача, расположение относительно стояка).

• Змейка. Еще одна классическая модель с боковым подключением. Установка полотенцесушителя этого типа, как правило, никаких проблем не представляет.

• Сложная форма. Есть очень необычные полотенцесушители. Они могут быть даже украшением интерьера, но их грамотное подсоединение — проблема. Как правило, требуется консультация грамотного специалиста, сантехника, который хорошо ориентируется в гидравлике. Как понимаете, найти такого — задача непростая.

Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.

Правила и порядок работы по подключению полотенцесушителя

Установка устройства в отопительный контур осуществляется посредством врезки трубопровода. Перед монтажными работами проводится отключение подачи воды и слив теплоносителя с системы.

Подключение водяной сушки для полотенец осуществляется в такой последовательности:

• определяется метро расположения устройства, проводятся соответствующие замеры;
• на концах трубопровода нарезается резьба;
• осуществляется сборка байпаса, на трубе фиксируются тройники и запорный вентиль;
• для обеспечения полной герметичности соединений используется пакля или специальная нить;
• на отводы устанавливаются шаровые запорные клапаны, к которым подключаются вводы устройства.

Подсоединенные к полотенцесушителя вентили оставляются в открытом положении, а запорный механизм на байпасе перекрывается. После подключения сушки необходимо наполнить систему водой и под давлением проверить стыки на отсутствие утечек.

Краны

Для управления работой полотенцесушителя перед ним устанавливаются два запорных крана с соответствующим магистральным трубам сечением. Конструкция и устройство этих кранов особого значения не имеет – одинаково пригодны как двухпозиционные (открыто/закрыто) шаровые, так и многооборотные изделия. Правда, при случайном образовании в сушилке для полотенец воздушной пробки, приводящей к резкому снижению эффективности отопительного прибора, удалить ее посредством таких кранов не получится. Изначально воздух можно стравить через гайки, но если их часто крутить то уплотнители быстро придут в негодность.

Краны обычно имеют резьбовое присоединение – поэтому, при отсутствии на магистральных трубах резьбы, ее необходимо нарезать или приварить соответствующий фитинг.

Кран Маевского ставим таким способом если часто завоздушивается система

Чем делать отводы и как поменять стояк

Если стояк металлический и менять его вы не собираетесь, то установка полотенцесушителя возможна стальными или полипропиленовыми трубами. Если стояк вы меняете (лучший вариант) и ставите полипропилен, выбора нет — ППР трубы идут и на отводы. Полипропилен брать для горячей воды, лучше — армированный стеклотканью.

Почему не подходит металлопластик? Потому что фитинги у него с сильным заужением просвета. Это очень плохо сказывается на циркуляции. В результате даже 100% работоспособные схемы не дают нормального нагрева.

Установка полотенцесушителя с разводкой полоипропиленовыми трубами

Немного о том, зачем менять стояк. Это имеет смысл делать в старых домах при ремонте в ванной или санузле (смотря где у вас расположен стояк). Во-первых, трубы обычно уже старые и изношенные. К ним даже отвод бывает проблематично приварить, настолько металл износился. Во-вторых, современный ремонт предполагает скрытую прокладку коммуникаций и вы тоже захотите стояк закрыть. Прятать старую трубу, а через несколько лет все снова рушить… не самое хорошее решение.

Немного о том, как менять. Вам надо договориться с соседями снизу и сверху, а также с ЖЭКом (ДЭЗ, УК). С соседями о том, что вы отрежете стояк у них и на резьбе установите новый. Почему у них? Потому что оставлять старую трубу в перекрытии опасно: разрушится и потечет. Затопит вас или соседей снизу. Потому лучше через перекрытия пройти новой трубой.

При таком подключении сушилка — часть стояка и никаких кранов быть не может

Договорившись или нет с соседями (у них может стояк уже закрыт) идете в ЖЭК и договариваетесь о дате замены и времени, на которое стояк отключат. Работать могут «местные» слесаря, вы сами (при наличии квалификации сварщика) или нанятые вами люди. После врезки, воду включают, вы проверяете работоспособность полотенцесушителя и системы в целом. Если за 30 минут он не начнет остывать, значит поставлен правильно. На этом замена или установка полотенцесушителя завершена.

Особенности подключения к системе горячего водоснабжения

Если для сушилки полотенец используется отдельный отвод (последовательное подключение к системе горячего водоснабжения), а вода из него выводится через источники внутри квартиры, то установка полотенцесушителя на горячую воду проводится без дополнительных работ. Но при таком подключении сушки для полотенец снижается температура горячей воды. Его обычно используют в небольших домах.

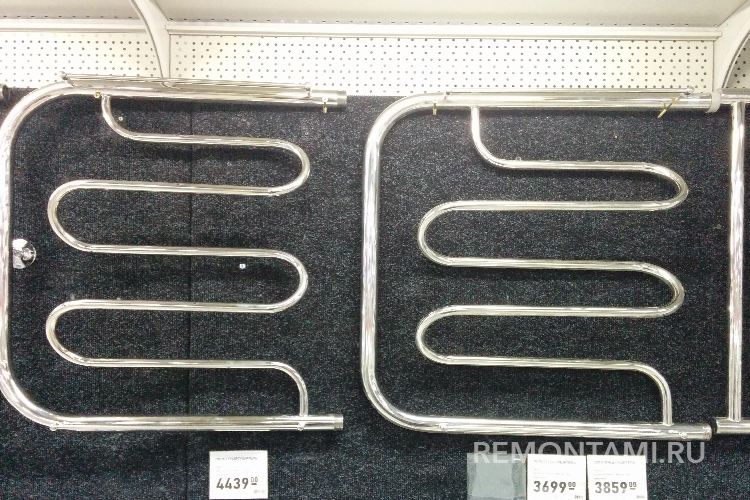

Цены на сушилки разного типа в магазине

Чаще устройство подключается к водопроводу, заменяя часть стояка, такое можно увидеть в ванной в панельном доме. При установке полотенцесушителя на стояк горячего водоснабжения необходима дополнительная страховка в виде байпаса.

Оптимальная высота монтажа от пола

К сожалению, не всегда удается придерживаться нормативов СНиП. Порой площадь ванной комнаты настолько маленькая, что кажется, что разместить в ней дополнительное оборудование никак не получится. Однако если подойти с умом, то удастся обеспечить безопасную эксплуатацию нагревающего устройства.

Минимальная высота крепления змеевика составляет 95 см. Если расстояние меньше этого показателя, производить монтаж категорически запрещается. Максимальная высота крепления от пола равна 170 см

Однако пользоваться полотенцесушителем, установленным на такой высоте, неудобно.
Если речь идет об установке змеевика «лесенка», важно учитывать, что человек должен без труда доставать до верхней его точки.

Змеевик М-образного вида должен устанавливаться на высоте не менее 90 см.

Змеевик U-образного вида устанавливается на минимальной высоте 110 см.

Главное – запомнить, что полотенцесушитель следует вешать на высоту, удобную для эксплуатации всеми домочадцами.

Что же касается размещения змеевика рядом с другими сантехническими приборами, то, например, «полотенчик» должен располагаться в 60–65 см от радиатора. Идеальный отступ от стены должен составлять 5–5,5 см, хотя в маленькой ванной комнате этот показатель можно сократить до 3,5–4 см.

Монтаж «полотенчика-змеевика» должен производиться высококвалифицированными мастерами. Они придерживаются стандартов ГОСТ и знают допустимые нюансы отступа.

Стоит отметить, что в некоторых учреждениях, например в дет. садах, действуют индивидуальные требования ГОСТа и СНиП. Во-первых, не рекомендуется в садиках устанавливать электрические змеевики. Во-вторых, размер самого полотенцесушителя для детского учреждения не должен превышать 40-60 см. В-третьих, крепить их необходимо на безопасном расстоянии от детей, чтобы малыши не обожглись, но при этом доставали до свисающих полотенец.

Типы крепежа

Материалом для держателей служит латунь или нержавейка. Первый металл никелируют или хромируют для повышения стойкости к влаге и пару. Покрытие делает крепеж красивее, предохраняет от коррозии.

Держатели различаются по стоимости и конструкции. Обычно в комплекте со змеевиком есть все необходимые детали. Производитель рассчитывает элементы так, чтобы они выдерживали вес устройства. Но не всегда пользователь ставит заводские варианты.

По ГОСТу кронштейны бывают:

• разъемными;
• неразъемный;
• телескопическими.

Разъемные предназначены для удобного монтажа змеевика, т. к. состоят из двух деталей. Одна часть надевается на трубу сушилки, а вторая прикрепляется к стене. При установке изделия ножка вставляется в элемент на стене. Такой крепеж имеет преимущество в том, что пластину не нужно снимать при демонтаже полотенцесушителя. Так не затрагивается отделочный слой на стене.

Неразъемные выпускают в виде монолитной опоры, которая не разбирается на части. Сначала кольцо надевают на змеевик, затем через соответствующие отверстия фиксируют к поверхности. Эти элементы дешевле, но менее удобные, поэтому опытные монтажники выбирают разъемные варианты.

Телескопические держатели выпускают в виде выдвигающейся трубы с фиксирующим кольцом на конце. Завинчивая и раскручивая деталь по резьбе, можно изменять промежуток между змеевиком и вертикальной поверхностью. Их чаще применяют для электрических сушилок. Очень удобны, т. к. иногда расстояние до стены больше или меньше требуемого.

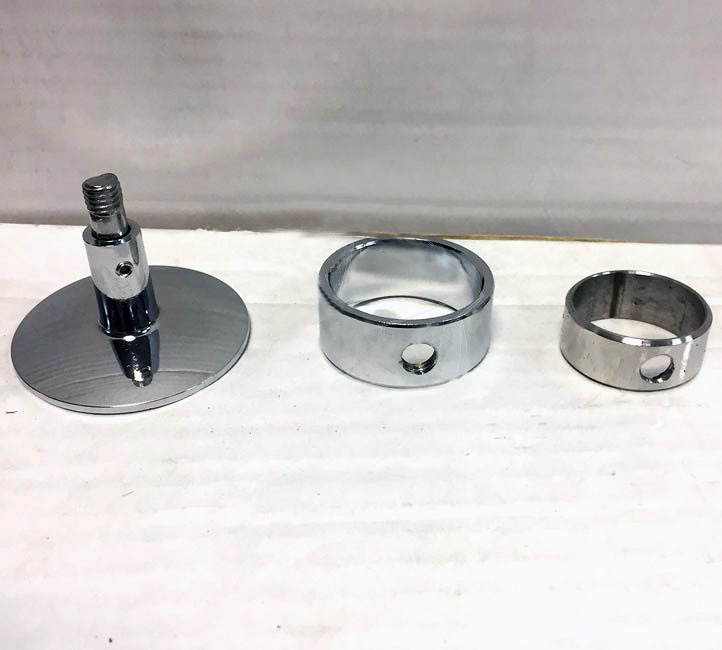

В устройстве кронштейна есть модули:

• Крепежная полка. Деталь находится в основании, с ее помощью кронштейн фиксируют к стене. Обычно хватает 2 крепежа, но для тяжелых конструкций количество можно увеличивать.
• Ножка. Стыкует полку с крепежным кольцом. По высоте элемент не больше 5 см. В неразъемных держателях расстояние регулировать нельзя, в телескопических можно.
• Фиксирующее кольцо. Деталь располагается на ножке, предназначено для надевания на трубу. Имеет значение диаметр полотенцесушителя, чтобы кольцо плотно облегало и не перемещалось.

На какой высоте повесить полотенцесушитель?

Существуют определенные требования СНиП, которые диктуют правила установки оборудования. Согласно нормам, лесенку или змеевик необходимо размещать на расстоянии 120 см от пола.

Полотенцесушитель для ванной комнаты должен монтироваться с отступом от близко находящихся предметов — ванны, душевой кабины или раковины. Лесенку можно устанавливать над стиральной машиной, при условии, что машинка не вертикального типа загрузки. Это связано с тем, что открывающаяся крышка не должна соприкасаться с нижним сегментом змеевика.

Если змеевик предназначен не только для сушки, и обеспечивает обогрев помещения, специалисты рекомендуют размещать его ниже стандартных норм, но не превышая предела в 90 см, чтобы теплый воздух равномерно распространялся по всей площади. Это имеет значение также, если ванная низкая, а полотенцесушитель больших размеров.

Рекомендации по установке и высоте:

1. Расстояние от пола должно составлять 90-170 см, в зависимости от формы. Необходимо размещать так, чтобы человек мог спокойно доставать до верхней перемычки.
2. Змеевик монтируют с шагом минимум 120 см, лесенку – 90 см.
3. Независимо от дизайна, расстояние от сантехники выдерживается в 60 см.

Рассчитывая способ подключения, важно определить к какому стояку будет подводиться полотенцесушитель. Не всегда получается повесить его на желаемое место

Размещать устройство над ванной нельзя ни в коем случае – это травмоопасно и нефункционально

Не всегда получается повесить его на желаемое место. Размещать устройство над ванной нельзя ни в коем случае – это травмоопасно и нефункционально.

Способы и тонкости монтажа полотенцесушителей

От того, насколько правильно произведен монтаж змеевика, зависит его функциональность и длительность службы. Крепление полотенцесушителей к стене, если устройство электрического типа, выполняется двумя способами:

• скрытый – провода прячутся в стене, под отделочными материалами;
• открытый – прибор включается в розетку.

Стандартами СНиП установлены правила монтирования электрических приборов в помещениях с повышенной влажностью. Змеевик нужно вешать на расстоянии не менее 60 см от источников воды, будь то ванна, душ, раковина. Расстояние от пола до прибора должно быть не менее 1,2 метра.

Нюансы, которые следует учитывать при установке:

1. Змеевик – компенсирующая петля, которую не рекомендуется подключать к общей системе отопления, водоснабжения, чтобы не нарушить корректность их работы.
2. Отопление включают только в холодное время года, поэтому подключать полотенцесушитель рекомендуется к системе горячего водоснабжения, что обеспечит круглогодичную работу прибора.
3. Элементы из разных металлов не стоит использовать в одной конструкции, это приведет к коррозии. Тефлоновые прокладки, установленные в местах соприкосновения деталей, разграничат их, помогут избежать неприятных последствий.
4. Для квартир рекомендуется приобретать изделия отечественных производителей, сделанные в соответствии с ГОСТом, которые наверняка подойдут к патрубкам.

Демонтировать полотенцесушитель советского образца придется с частью стояка.

Водяные конструкции имеют несколько способов подключения:

• диагональное;
• верхнее, нижнее;
• боковое.

Разъемные и телескопические кронштейны

Для установки полотенцесушителей это самые подходящие крепежные элементы, отвечающие требованиям ГОСТа. Кронштейн простой, кронштейн телескопический неразъемный и многие другие можно приобрести в строительных магазинах. Внешний вид изделия – кольцо на ножке, которые можно разделить. Первая часть конструкции накручивается на выход змеевика – дальнейшие действия с этим элементом не требуются.

Ножка посредством анкеров, шурупов, саморезов закрепляется на стене. Затем требуется только соединить обе части. Кронштейны делают из латуни, а для улучшения характеристик, защиты от внешних факторов, повышения привлекательности их никелируют и хромируют.

Телескопические кронштейны не только фиксируют полотенцесушитель на стене, но и позволяют регулировать зазор между ними. Хороший вариант для упрощения монтажа приборов – разъемный телескопический крепеж.

Неразъемные опоры

Эти крепежные элементы, как и их разъемные аналоги, состоят из кольца и ножки. Отличие состоит в том, что обе части спаяны между собой, что доставляет неудобство при монтировании увесистых конструкций. Применяют неразъемные опоры редко.

Типы фитингов

Фитинги – опорные элементы, сделанные из стали, хромированной латуни. Это часть трубопроводной системы, которая монтируется на входы и выходы горячей воды. Выбирают их по конфигурации устанавливаемого прибора, месту его установки, требованиям стандартов относительно расположения предметов.

По конструкции фитинги бывают:

1. Отводы используют для изменения направления выходов горячего, холодного водоснабжения.
2. Крестовины крепятся к главным трубам, давая два дополнительных отвода для крепления приборов.
3. Тройники устанавливаются на главную трубу, создавая дополнительный выход на ней. Их используют при установке змеевика, если ранее его не было.
4. Углы позволяют повернуть выходное, входное отверстие на 90 градусов.
5. Коллекторы создают дополнительное ответвление.
6. Муфты используют для соединения двух труб с одинаковыми диаметрами.
7. Колпаки герметично закрывают трубы.
8. Штуцера предназначены для скрепления гибких шлангов.
9. Заглушки используют для закупоривания ненужных выводов.
10. Отражатели защищают соединения от влаги, выполняют декоративную роль.
11. Пробки закрывают неиспользуемые отводы.
12. Переходники предназначены для соединения двух труб с разными диаметрами.
13. Эксцентрики компенсируют недостающую длину трубопровода.
14. «Американка» — разъемное соединение в виде накидной гайки.

Куда подключить и где повесить

Подключить водяной полотенцесушитель можно и к стояку горячей воды и к отоплению. Если есть оба эти варианта, выбирают обычно ГВС

На это есть три причины: меньше мороки с разрешением на подключение, подключать можно в любое время года (договориться с УК об отключении стояка и все) и, самое важное, — греется такой полотенцесушитель круглый год.

Если же ГВС в доме нет, придется подключатся к стояку отопления. Для этого требуется разрешение УК и проект. Покупаете полотенцесушитель (желательно простой конструкции), идете в ЖЭК с его паспортом (копией), пишите заявление. Если разрешение дают, заказываете проект (тоже нужна будет копия паспорта с подосоединительными размерами). Потом, согласно проекта, выполняете сами или нанимаете исполнителей (сантехников из ЖЭКа, как вариант). Вызываете представителей ЖЭКа для приемки.

Чтобы «полотенчик» грелся всегда и без проблем, все подводы прямые, без дуг и карманов

При определении места установки полотенцесушителя могут еще возникать вопросы о том, на какой высоте его стоит вешать. Если есть выбор, удобнее всего располагать так, чтобы он находится на уровне головы и ниже. Это если ставите П-образную или змейку. Если речь идет о «лесенках» большой высоты, верхнюю планку располагают не уровне накала кисти поднятой руки (примерно 190-200 см).

При выборе места установки и подключения полотенцесушителя надо еще учитывать удаленность от стояка. В принципе, чем ближе к стояку, тем лучше — больше шансов на то, что работать будет. Но, можно отнести и на метр или около того, только при выполнении условий:

• малого гидравлического сопротивления полотенцесушителя (простая форма и сечение 1″ или 3/4″),
• достаточного давления (2 атм или больше)
• отвода трубами нормального диаметра (на шаг меньше чем стояк).

При этом обязательно выполнять и другие правила подключения. Тогда будут шансы а то, что работать такой «удаленный» прибор будет нормально.

На какой высоте должен быть установлен полотенцесушитель в ванной

Значение водяного полотенцесушителя в ванной нельзя недооценивать – он выполняет не только задачу по сушке одежды, но и уменьшает влажность в помещении. Это снижает конденсацию влаги и риск образования болезнетворных плесени и грибка на стенах, полу и потолке.

При выборе змеевика внимание уделяется его дизайну и форме. Но не забывайте о том, что заранее должно быть продумано местоположение

Оптимальная высота установки полотенцесушителя – 120 см. Но при этом следует помнить о целом ряде дополнительных условий!

Правильно выбранная высота застройщиком на этапе установки сантехники позволит владельцам квартиры насладиться удобством и комфортом оборудования. Какие проблемы бывают из-за игнорирования рекомендаций – читайте дальше!

Как расположить над стиральной машиной?

В небольших ванных комнатах важен каждый сантиметр пространства. И порой приходится жертвовать условиями безопасности, чтобы иметь желаемый комфорт. Однако если подойти к делу с правильной стороны, то удастся сохранить свободную площадь небольшой ванной, разместив в помещении необходимые предметы и оборудование.

Все уже привыкли, что стиральная машина ставится в ванной. Именно над стиралкой можно повесить полотенцесушитель. Главное – придерживаться некоторых правил, благодаря которым обеспечивается безопасность эксплуатации устройств. Если говорить простыми словами, расстояние между змеевиком и поверхностью стиралки должно составлять 60 см. В противном случае есть риск перегрева механической системы стиральной машины, что может привести к ее поломке.

Современные производители полотенцесушителей сегодня предлагают потребителям высококачественные электрические модели напольного типа, которые не несут вреда бытовым приборам. Соответственно, их можно размещать в максимальной близости к любым предметам. Но на самом деле слова производителей это своего рода рекламная акция. Воспроизводимое тепло также влияет на бытовые приборы. Именно поэтому ни в коем случае нельзя размещать напольные тепловые трубы, подключаемые к розетке, рядом с бытовыми устройствами, особенно вблизи стиральной машины.

Форма нагревательного элемента

Сегодня сантехнические аксессуары имеют широкий модельный ряд. Не стоит озадачиваться вопросом, где купить водяной полотенцесушитель. Нагревательные аксессуары найдутся в любом отделе сантехнических товаров.

Потребитель теряется среди предложений на рынке сантехники. Но если подойти серьезно к выбору этого аксессуара, учитывая все критерии, можно на многие года не только забыть о плесени в ванной, но и практично обыграть пространство.

• Самый простой вид конструкции имеет П, U или М- образную форму.
• Более современный облик имеет полотенцесушитель лесенка, количество так называемых ступенек, зависит от запроса клиента и площади ванной комнаты.

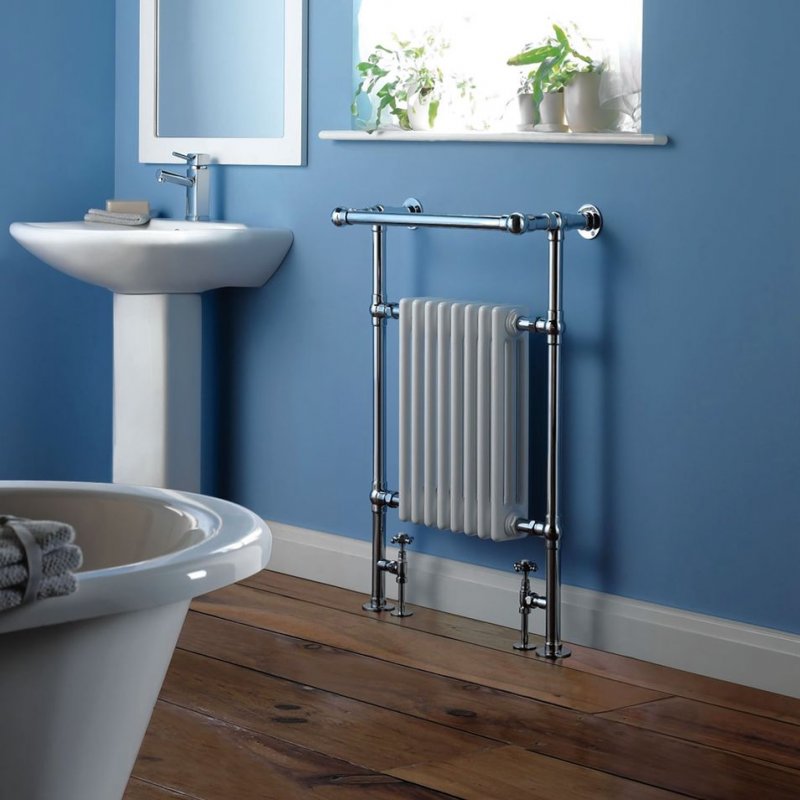

• Модели «Фокстрот» и «Классик» хорошо вливаются в классическое убранство комнаты.

Исходя из особенностей интерьера ванной, имеется ряд устройств необычной формы. Но этот класс агрегатов премиальный с завышенной ценой на необычный дизайн. Интересная форма «Вешалка».

На фото видно, что каждое ребро обогревателя представляет собой вешалку, они как бы нависают друг над другом. Ребра сушки могут наглядно напоминать знак бесконечности. Модернизация и практичность учитывается производителем в любых отраслях и не обошло стороной сферу сантехники.

Теперь полоценцесушитель может иметь крючки, и даже полочки, что значительно удобнее в использовании. Форма устройства для обогрева ванной зависит от фантазии человека. Главное необходимо учитывать нюансы монтажа данной конструкции.

Подробное описание монтажа и подключения полотенцесушителя

Процесс установки водяного полотенцесушителя с боковым подключением включает в себя несколько действий:

• при наличии старого, это его демонтаж;
• монтаж кранов и перемычки на трубопровод;
• установка водяного полотенцесушителя с боковым подключением.

Для быстрого демонтажа старой системы потребуется перекрытие стояка. При его отсутствии придется договариваться с представителями ЖЭКа, как говорилось выше. Если кран в квартире имеется, просто закрываем его и болгаркой спиливаем со стены и отсоединяем от самой системы (делается это либо откручиванием резьбовых соединения или опять же – болгаркой).

Еще один немаловажный факт. При подключении такого устройства, как водяной полотенцешитель, нужно учесть то, что теплоноситель должен двигаться по нему сверху вниз, то есть подача осуществляется через верхний патрубок. Это позволит обеспечить наиболее качественную работу изделия. При неправильном подключении (снизу вверх) работоспособность и теплоотдача уменьшаются примерно на 25 процентов. Далее, требуется установить байпас. Для этого к концам змеевика нужно подсоединить шаровые краны, при помощи которых будет регулироваться подача воды в устройство. Монтируем на байпас шаровой кран для удаления из системы воздуха.

После того как он будет закреплён, останется только установить кронштейны, а на них закрепить полотенцесушитель. В большинстве случаев в комплекте они должны быть. Если все же не оказалось, придется приобрести их отдельно. С помощью винтиков закрепляем змеевик на кронштейнах. Устанавливать устройство нужно на определенном расстоянии от стены. Например, диаметр змеевика равен 25 мм – расстояние до стены должно составлять около 35 мм. Другой случай – диаметр змеевика 50 мм – расстояние между ним и стеной должно равняться 55 мм. Такие жесткие критерии необходимы для правильной циркуляции воздуха в помещении и равномерного прогрева стены.
