Как починить инсталляцию унитаза самостоятельно?

Установка инсталляции Geberit. Инсталляция Geberit — лучшее решение для вашего санузла

Виды, достоинства инсталляции Geberit с унитазом в комплекте

Системы инсталляции с унитазом выпускают многие производители. Ассортимент их разнообразен, но лучшей является Geberit. Компания выпускает инсталляции 2-х типов: блочные и рамные. Первая отличается простотой, но крепят ее только в нишах капитальных стен. В состав рамной инсталляции входит стальная рама и комплектующие: вывода для канализации, крепеж. Такая конструкция может быть и угловой.

Стальная рама позволит вам закрепить конструкцию без большой нагрузки на стену

Большим преимуществом является то, что ее установка возможна там, где нет технической возможности установить другие конструкции. Специальная рама и полуметровые шпильки позволяют выполнить монтаж даже при наличии труб за унитазом.

Кроме того, пользователям нравится:

1. Простота монтажа.
2. Швейцарское качество и точность.
3. Длительная гарантия (10 лет).
4. Гарантированное наличие запасных частей. Когда модель скрытой системы снимают с производства, запчасти к ней сохраняются на протяжении 25 лет.

Внимание! Если в санузле нет капитальных стен, то есть возможность установить только рамную инсталляцию

Инструкция по установке инсталляции

Арматура Geberit крепится к основанию унитаза с использованием отводной трубы, подсоединяемой к нему под углом 90 градусов. Это проверенная надежная конструкция. В набор входит заслонка, закрывающая стык и манжетка декоративная для трубы. Хотя внутренний механизм и находится в стене. Доступ к сливной конструкции возможен через панель смыва.

Несмотря на внешнюю изящность, конструкция способна выдерживать большой вес

Установка блочной инсталляции

Для установки потребуется инструмент:

• перфоратор;
• ключи нужных размеров;
• маркер.

Процесс установки состоит из нескольких шагов:

1. Выбирают место. В стандартном санузле это ниша, где расположены стояки. Если они металлические, лучше заменить на пластик.
2. Выполняют разметку.
3. Измеряют высоту. Отмечают места для дюбелей, взяв размеры из инструкции.
4. Проделывают отверстия перфоратором и забивают дюбели.

   Процесс подключения к коммуникациям

5. Прикручивают бак для слива.
6. Проверяют, все ли прокладки на месте, подключают воду.
7. Вкручивают штифты в отверстия, проделанные ранее.
8. Фиксируют сливной шланг хомутами.

Установка рамной инсталляции

Технология установки унитаза с рамной инсталляцией следующая:

1. Собирают каркас. В окончательном виде конструкция будет иметь высоту от 1,3-1,4 м. Ширина подбирается под конкретную модель.
2. Крепят сливной бак, при этом кнопка для слива должна располагаться на высоте 1 м от пола, унитаз — 0,41-0,45 м, выход в канализацию — около 0,25 м.

   Крепление сливного бака

3. Устанавливают конструкцию с обязательным соблюдением горизонтальности, для чего раму прикладывают к стене и отмечают, где разместится крепеж. Выполняют отверстия, крепят раму к полу.
4. Подводят водопроводную трубу к сливному баку.
5. Соединяют выпуск унитаза со стояком.
6. Проверяют герметичность соединений.
7. Зашивают раму гипсокартоном, предварительно закрыв все отверстия и закрутив штифты для фиксации унитаза в раму.

   Создание гипсокартонного короба

8. Устанавливают унитаз, выждав недели полторы, пока кафель схватится.
9. Герметизируют стыки и испытывают, спустив воду.

Совет: когда подключаете сливной бак, не используйте гибкий шланг. Он недолговечен, а для замены придется разрушать стену.

На качество инсталляции Geberit в комплекте с унитазом нареканий обычно нет:

• Ольга. Для установки инсталляции приглашали опытного специалиста. Особый восторг вызывает работа автоматического слива. Чувствуется, что эта техника для человека.
• Игорь. Инсталляция Geberit сделана с умом, надежная. Все мелочи продуманы.
• Андрей. Не зря Geberit находится в высшей ценовой категории. Нравится все, особенно дизайн панели смыва. Рама мощная, арматура надежная.

Инсталяции хорошо вписываются в интерьер ванных комнат

• Артем. Поставил модель Gebirit DuoFresh. Очень хороша, есть функция удаления запаха — укомплектована вытяжным вентилятором с фильтром, можно таблетки закладывать.
• Марина. Впечатления от инсталляции Gebirit только положительные. Вода набирается бесшумно, кнопки не западают. За год работы не возникало никаких нареканий.
• Вадим. Я своим заказчикам советую Gebirit. Инсталляция надежная, даже через длительное время не меняет геометрию и не выходит со строя. Если необходимо заменить что-то внутри, стену разбирать не нужно — элементы инсталляции можно извлечь через отверстие для кнопки.

Инсталляция с подвесным унитазом Gebirit выглядит элегантно. Она гармонично вписывается в дизайн санузла.

Что особенного в инсталляции Geberit

Компания производит продукцию на 8 линиях, среди которых одна эксплуатируется полностью для систем инсталляции. Наибольший ассортимент инсталляций отнюдь не рекламный ход производителя. Это факт, свидетельствующий о стремлении Geberit отвечать любым потребностям клиентов.

Компания разрабатывает все новые и новые модели сантехники, которые позволяют:

• максимально экономно использовать пространство помещений;
• сокращать расходы на водопотребление;
• воплощать любые идеи дизайнеров.

Инсталляция становится все более популярным предметом сантехники и вытесняет из квартир и домов традиционные сливные баки унитаза. В туалетных комнатах практически всех современных бизнес-центров, автовокзалов и торговых центров устанавливается системная инсталляция.

Это указывает на надёжность конструкции. В противном случае в местах общественного пользования она бы не была столь востребованной. Geberit производит комплекты подвесных унитазов с инсталляцией Geberit, подходящие для размещения в любом месте помещения, в том числе под окном.

Это возможно с инсталляционными рамными установками высотой до 82 м. Производитель учитывает, что не всегда допустима установка инсталляции с креплением к капитальной стене. Вот почему Geberit  выпустила линейку конструкций Delta.

Ее модели оснащаются усиленными нижними опорами. Подобная система может быть установлена  в любом месте комнаты, даже может встраиваться в гипсокартонную обшивку. У инсталляций Geberit Delta нет дизайнерских излишеств, которые сделали бы продукцию дороже.

Вот почему серия может относиться к эконом-классу. Притом подобная экономия нисколько не влияет на качество выпускаемой Geberit сантехники. Хотя у продукции бренда швейцарское происхождение, она производится Geberit с учётом потребностей местных рынков.

Эта линейка сантехники дает возможность монтировать инсталляцию в стену с сантехническими шахтами, вблизи которой протянуты канализации водопровода или канализации.

Коллекция «Платтенбау» в России представлена в трёх модификациях: Delta; Sigma и Omega. Первый вариант без дорогостоящих излишеств доступен покупателю со средним уровнем доходов.

Рама из стали держит нагрузку до 400 кг и оснащается выдвигающимися опорами длиной 20 см. У 9-литрового бака двойной сливной механизм: первый для слива на 3−4 л и второй для слива на 7−9 л. Такая конструкция позволяет существенно экономить на водопотреблении.

Покрытая хромом белая или глянцевая кнопка двухсекционная: каждая кнопка соответствует своему типу слива. У модели инсталляции упрощен механизм устранения отказа бачка.

Добраться до неисправности очень просто – стоит лишь снять смывную кнопку для инсталляции Geberit и получить доступ к специальному окошечку.

Скрытая инсталляция для подвесного унитаза

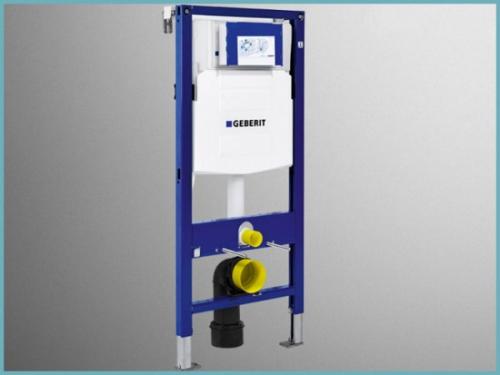

Линейка продуктов Geberit Duofix предназначена для монтажа инсталляции в перегородках из гипсокартона и в случае установки подвесного унитаза. С таким сантехническим изделием намного проще убираться в ванной комнате – мыть пол ничто не мешает.

К тому же в данном варианте нет унитазной ножки, вокруг которой главным образом скапливается пыль. Систему скрытого слива дополняет огромный выбор монтажных модулей и клавиш для инсталляции Geberit.

Поэтому можно с легкостью оборудовать туалетную комнату для пользователей с ограниченными возможностями.

Крепёжные элементы дают возможность монтировать унитаз так, чтобы нагрузка распределялась равномерно на пол и стойки сбоку. Вот почему не стоит опасаться, что подвесной унитаз упадет – это исключено.

Инсталляций скрытой модификации вида Geberit Kombifix

Эта линейка продуктов ориентирована на монтаж в кирпичной кладке, а также перед ней. Элементы конструкции дают возможность крепить инсталляцию к полу или стене.

Как выбирать инсталляцию

При планировании ремонта ванной комнаты необходимо заранее разобраться в устройстве и особенностях конструкций.

Для туалета

При монтаже инсталляции учитывают материалы, используемые в производстве сантехники:

• стекло;
• керамика;
• полимерные смеси;
• искусственный камень.

Керамические чаши считаются традиционным выбором, их чаще устанавливают. Сантехника обладает устойчивостью к чистящим средствам и долговечна.

Перед покупкой инсталляции и унитаза учитывают детали:

1. Тип стены под монтаж конструкции. Для крепления на несущей перегородке выбирают любую модель. Для установки на стене из хрупких материалов подходит рама с ножками.
2. Чаша, приобретенная отдельно от конструкции, все равно подойдет, потому что в раме предусмотрено несколько отверстий.
3. Звукоизолирующие прокладки обеспечат возможность не слышать шума воды, набирающейся в резервуар.
4. Клавишу слива лучше приобретать отдельно, т. к. можно выбирать любую на свой вкус.
5. Покупка запасных частей позволит легко их заменить при поломке.

Для раковины

Системы для умывальника отличаются способом монтажа и бывают:

1. Напольные — комплектуются фиксаторами крепежа к полу.
2. Настенные конфигурации устанавливаются на капитальной стене или жесткой перегородке.

Выделяются виды конструкций по типу смесителя:

• классическая предполагает монтаж раковины со встроенным смесителем;
• вариант размещения, когда углы установки располагаются сверху — рама нужна для настенного смесителя;
• инсталляция без деталей подключения устанавливается чаще, позволяет проводить монтаж в удобном месте.

Распространенные габариты рамы для раковины: высота 35-130 см, ширина 35-50 см, глубина — 7,5 см.

Достоинства изделия

Инсталляция Geberit обладает такими преимуществами:

• Обеспечивает хорошую экономию полезного пространства в помещении.
• Очень быстро и просто собирается.
• Предоставляет изменить планировку комнаты.
• Обеспечивает возможность спрятать изъяны в отделке.
• Вам не придется переживать, что инсталляция Geberit когда-либо упадет. Она крепится очень надежно.
• Очень хороший внешний вид изделия.
• Обеспечивается простота ухода и ремонта.
• Вы получаете надежную конструкцию, в которой исключен риск появления протечек.
• В специализированном магазине вы можете купить полный комплект изделия, вместе с крепежами и прокладками.
• Производитель гарантирует безаварийность работы системы в течение 10 лет.

Плюсы

• Установка биде с использованием инсталляции экономит пространство, позволяя использовать биде в небольшой ванной комнате.
• Большинство инсталляций отличаются универсальностью и подходят под любые подвесные биде. При этом перекладины можно переставлять по высоте, а благодаря наличию в комплектации кронштейнов конструкция может монтироваться и в углу.
• Все коммуникации будут скрыты от глаз, не ухудшая дизайн помещения. Кроме того, устройство облегчает уборку санузла.
• Инсталляционные системы очень долговечны и отличаются высокой прочностью. Они выдерживают нагрузку до 400 килограмм.

Сравнительный обзор инсталляций скрытого типа Geberit Duofix

Модельный ряд Geberit Duofix создан специально для того, чтобы монтировать инсталляцию в гипсокартонных перегородках, а также использовать не установленный на полы, а подвесной унитаз.

При этом в дополнение к системе скрытого слива имеется широчайший выбор монтажных элементов и сливных клавиш. Благодаря этому, можно легко оборудовать туалет для людей с ограниченными возможностями, например, для инвалидов-колясочников.

Крепёжные элементы позволяют установить унитаз таким образом, что нагрузка распределяется на пол и боковые стойки, поэтому не надо бояться, что подвесной унитаз может упасть.

Наименование	Способ крепления	Смыв	Клавиши для смыва	Цена, рублей
большой объём	малый объём
Geberit Duofix H112 (UP720)	крепление М12 для подвесных унитазов, крепежное расстояние 18 см или 23 см, 2 анкера для крепления к стене	6−9 л	3 л	клавиши Geberit Sigma20, Sigma50, Sigma01, Twist или Bolero	11 850
Geberit Duofix H112 (UP100)	рама с отверстиями ø 9 мм для крепления в деревянном каркасе, опорная площадка из пластика, глубина подходит для монтажа в профиль UW50	6−7,5 л	3,5−4,5 л	клавиши Delta50 или Delta21, Delta40 или Delta11	11 420
Geberit Duofix H112 (UP182)	для монтажа в гипсокартонной стене, перед гипсокартонной или капитальной стеной	6−9 л	3−4 л	клавиша Delta21	8 440
Geberit Duofix H112 (UP320)	для установки перед капитальной стеной или пустотелой перегородкой, для скрытой установки в гипсокартонной перегородке или на капитальной стене с облицовкой панелями (гипсовыми или деревянными), для установки в пристенке в высоту помещения или в разделительной перегородке, для крепежа в пол (0 — 20 см)	4,5−7,5 л	3−4 л	клавиши Geberit Sigma20, Sigma50, Sigma01, Twist или Bolero	9 150
Geberit Duofix H112 для смывных клавиш «Kappa20», «Kappa21», «Kappa50»	опорная площадка поворотная, для монтажа в U-образный профиль UW 50 и UW 75	6−9 л	3−4 л	клавиши «Kappa20», «Kappa50».	14 210

Тип установки

Выделяют несколько вариантов монтажа инсталляций.

• На капитальной стене. Установка блочной системы возможна только с креплением к капитальной стене.
• На гипсокартонной стене. На гипсокартонную стену устанавливается любая универсальная инсталляция с 4 креплениями (2 – к стене, 2 – к полу). В этом случае основная нагрузка приходится на пол. А также можно укрепить стену из ГКЛ квадратным стальным сантехническим профилем.
• На кирпичной стене. Кирпичные стены отличаются крепостью и долговечностью – для установки на такую стену подойдут любые инсталляции. К тому же в нее можно без опасения встроить бачок скрытого монтажа.
• С креплением к полу. Этот метод используется в случае невозможности монтажа конструкции к стене. Для этого метода крепления используется особая усиленная самонесущая рама. А также такие рамы имеют большие опорные площадки для оптимального распределения нагрузки по полу.

Монтаж инсталляции и подвесного унитаза: пошаговая инструкция

Когда разобрались с разметкой и убедились в правильности всех линий, можно приступать к установке конструкции. Все советуем делать в строгой ниже приведенной последовательности, чтобы ничего не упустить.

• Сборка рамы. Сюда включают все детали, которые поставляют в разобранном виде в комплекте при покупке. Также выбирают выпускной канализационный патрубок, а далее осуществляют примерочную установку.
• Следующим шагом делают монтаж верхних упоров. На левой стойке рамы регулируют высоту по отметке 1 м. Тут же проводят крепление ножек с помощью комплектующих болтов и одновременно контролируют горизонт.
• Теперь выполняют разметку на стене для монтажа верхних упоров. На этом же этапе делают и схему под крепления нижних лапок конструкции для удерживания подвесного унитаза.
• С помощью перфоратора или ударной дрели просверливают отверстия в стенах для установки крепежных деталей. Сверло для этой цели выбирается в соответствии с размерами болта.
• В эти отверстия вбиваются полимерные дюбели, после чего проводят крепление непосредственно самой инсталляции. Затем проверяют идеальность уровня и при необходимости корректируют появившуюся погрешность.
• После того, как найдено правильное положение, конструкцию надежно фиксируют контргайкой. Дальше выполняют монтаж крепления, который будет удерживать патрубок канализационного выпуска.
• Теперь устанавливают канализационное колено и фиксируют его с помощью хомута. После монтируют арматуру, осуществляющую набор воды в смывной бочок. Теперь все подключают к водопроводу и к смывной запорной арматуре.

Подвешивание унитаза на внутреннюю инсталляцию к нему, размещенную в стенеИсточник santehnika-progress.ru

После того, как алгоритм этих действий проделан делают проверку работоспособности смывного бочка, для чего открывают водопровод и анализируют, как происходит слив воды через шланг, который еще не подключен к резервуару.

Установка подвесного унитаза.

Далее действия выстраиваются следующим образом:

• Перекрывают воду и к месту ввода устанавливают гибкий металлизированный шланг, который будет отвечать за набор воды.
• После устанавливают пластиковую заглушку на ревизионный резервуар, который может потребоваться в процессе эксплуатации.
• В итоге устанавливают шпильки, на которые в дальнейшем вешается подвесной унитаз. Теперь на время на них, как и на канализационный патрубок, установленный в инсталляции, крепят полимерные накладки.

Обращаем внимание, что также на данном этапе проводится и подключение электрического кабеля, но только для тех случаев, если помимо унитаза еще и предусмотрено биде

Обшивка конструкции и монтаж навесного унитаза

После того, как сборка металлического каркаса завершена, собраны и подключены все коммуникации, выполняется скрытие этой габаритной конструкции за фальшстеной или специальным коробом.

Унитаз и биде подвесного типа, подключенные к одной инсталляции в стенеИсточник axop.su

Его сооружают чаще из листов гипсокартона или ДСП, которые накручиваются на предварительно собранный каркас из металлопрофиля. После в листах обшивки вырезаются отверстия под коммуникации с помощью дрели с применением насадки в виде специальной коронки, а также отверстия для крепежных шпилек. Обязательно вырезается окно для установки панели с кнопками смыва.

Установка чаши унитаза и панели смыва

В этом разделе мы вспоминаем о прокладке, которую требуется установить. Инструкция строится на базе следующего алгоритма:

• отыскиваются все комплектующие, на раструбы устанавливаются резиновые манжеты;
• на фаянсовые патрубки унитаза монтируются пластиковые фитинги;
• следом выполняется разметка, где должна проходить плоскость задней стенки унитаза;
• после фитинги извлекаются из унитаза и вставляются в патрубки собранной инсталляции;
• совершается аналогичная кольцевая разметка, здесь же измеряется расстояние на вводном и выводном патрубках, в результате лишнее обрезается;
• в конце снимается фаска и накладывается по верх нее смазка и резинки;
• далее берется пенополиэтиленовую прокладку и в соответствии с разметкой, сделанной на ней производителем, надевается на шпильки и патрубки, выходящие из стены;
• унитаз вставляется в предварительно смазанные герметиком патрубки инсталляции и одновременно надевают на шпильки;
• придерживая унитаз за основание, выполняется завершающая фиксация с помощью гаек, которые тоже идут в комплекте.

В самом конце проводится монтаж панели с кнопками малого и большого слива.

Монтаж и установка инсталляции унитаза своими руками.

Обзор инсталляций скрытого типа из коллекции «Платтенбау»

Коллекция «Платтенбау» на российском рынке представлена в трёх категориях:

1. Delta;
2. Omega;
3. Sigma.

Коллекцию «Платтенбау», выполненную на основе Delta, сможет себе позволить российский покупатель со средним достатком, потому что она не имеет излишеств, увеличивающих стоимость товара.

Стальная рама комплекта «Платтенбау» выдерживает нагрузку до 400 кг,имеет выдвижные опоры длиной 200 мм, а девятилитровый бачок имеет двойной сливной механизм для малого слива на 3−4 литра и для большого на 7−9 литров, благодаря чему заметна существенная экономия воды.

Хромированная глянцевая или белая клавиша оснащена двумя кнопками для каждого вида сливов. Упрощена также и возможность устранения неисправности бачка. Достаточно снять клавишу смыва, и через окошечко добраться до неисправности.

Наименование	Способ крепления	Смыв	Клавиши для смыва	Цена, рублей
большой объём	малый объём
Geberit Sigma глубина 12 см (UP320)	удлинённые до 50 см шпильки, верхняя планка с прорезями	4,5−7,5 л	3−4 л	клавиши Geberit Sigma20, Sigma50, Sigma01, Twist или Bolero	11 024
Geberit Sigma глубина 8 см, (UP720)	2 металлические крепёжные планки	6−9 л	3 л	клавиши Geberit Sigma20, Sigma50, Sigma01, Twist или Bolero	5 346
Geberit Omega 12 см, монтажная высота 82 см	возможность размещать инсталляцию под окном	4,5−7,5 л	3−4 л	клавиши Omega20, Omega30 или Omega60	270,6 евро
Omega 12 см, монтажная высота 98 см	возможность размещать инсталляцию под окном, 2 крепёжных уголка	4,5−7,5 л	3−4 л	клавиши Omega20, Omega30 или Omega60	270,6 евро
Geberit Delta 12 см (UP182)	удлинённые до 50 см шпильки, верхняя планка с прорезями	6−9 л	3−4 л	клавиши Delta40 или Delta11	4 900
Geberit Delta 8 см (UP172)	удлинённые до 50 см шпильки, верхняя планка с прорезями	6−9 л	3 л	клавиши Delta40 или Delta11	4 900

Инструкция по установке инсталляции Geberit. Geberit инсталляция для подвесного унитаза: инструкция по установке

Швейцарская компания Geberit производит и поставляет на российский рынок несколько моделей инсталляций. Компактные конструкции пользуются популярностью у потребителей благодаря надежности, эстетичности и простоте монтажа.

Особенности инсталляции Геберит

Инсталляция Геберит

Инсталляция Геберит выпускается в двух типах конструкций и трех товарных линиях. Блочная предназначена для монтажа в нише капитальных стен. Рамная состоит из прямоугольного стального каркаса и комплектующих. Может крепиться в любом месте.

Система Geberit для WC  выпускается в трех разновидностях: «Sigma», «Omega» и «Delta».

Сигма – линия премиальная. Потребителю предлагается широкий спектр дизайнерских решений клавиш: от прочного пластика до позолоты.  Delta – бюджетное предложение с ограниченным набором кнопок, по функциональности особых отличий нет. Инсталляция для унитаза Геберит Omega предназначена для установки под окно в частных домах со скатной крышей.

Серии Delta и Sigma выпускаются в разных вариантах: ультратонкая 8 см, стандартная 12 см, для лиц с ограниченными возможностями. Модификация Plattenbau  предназначена для панельных домов.

Вся продукция Геберит отличается следующими достоинствами:

• экономит площадь в санузле;
• позволяет произвести монтаж в любом удобном месте;
• возможность подбора для любой квартиры и частного дома.

Основные виды систем крепления и размеры инсталляции для унитаза

Размеры встраиваемого унитаза с инсталляцией зависят от типа конструкции, которая служит основой для установки бачка, труб, кнопки и самой чаши. Выделяются два основных вида конструкции:

• рамная;
• блочная.

Состоит блочная инсталляция из моноблока, который сварен из арматуры

Блочная инсталляция считается наиболее бюджетной и простой по своему строению, монтируется она в заранее подготовленную нишу в стене. После установки блочной системы к ней крепится специальная установочная арматура, служащая основой для крепления унитаза. Отверстие, которое остаётся в результате монтажа, затем закрывается декоративным коробом или гипсокартоном и отделывается в соответствии с интерьером комнаты.

Стоит учесть, что для установки блочной системы требуется наличие прочного основания, потому как на тонкую деревянную поверхность или стену из пеноблока надёжно закрепить конструкцию не получится. Именно этот факт и снижает сферу применения блочных установок.

Рамная инсталляция считается более дорогим и сложным вариантом, основа которого состоит из стального каркаса, обработанного антикоррозионными растворами. Именно на этот каркас потом и крепятся все составляющие. Размеры установки инсталляции для унитаза рамного типа в основном находятся в таких пределах:

• глубина – 15-30 см;
• ширина – 50-60 см;
• высота – 850-140 см.

Блочную инсталляцию можно монтировать лишь на несущую стену

Главное преимущество рамной системы, в отличие от блочной, – возможность монтажа практически в любом помещении. Крепёж и модель подбираются исходя из особенностей помещения. Когда установка происходит на гипсокартонную основу или перегородку из пеноблока, которая не рассчитана на большую нагрузку, предпочтение следует отдавать напольному варианту или так называемой инсталляции на ножках.

Если в санузле присутствует прочная несущая стена, то можно выбирать настенный вариант рамной инсталляции. Отдельно следует выделить комбинированный вариант установки, когда конструкция крепится как на горизонтальную, так и на вертикальную поверхность. В целом на выбор типа изделия влияет именно конфигурация санузла. Преимущество монтажа рамной инсталляции заключается в том, что она чаще всего состоит из регулируемых элементов, позволяющих подогнать размер под габариты ниши. Вариант укороченной установки (до 85 см) можно применять в том случае, когда место монтажа ограничено по высоте, например, при расположении унитаза под окном.

Габариты инсталляции унитаза рамочного типа составляют обычно 50-60 см

Какой бы ни был выбран вид установки, все они отличаются надёжной и продуманной конструкцией, которая, несмотря на кажущуюся хрупкость, рассчитана на вес 400-500 кг, чего вполне достаточно для человека любой комплекции.

Сравнительный обзор инсталляций скрытого типа Geberit Duofix

Модельный ряд Geberit Duofix создан специально для того, чтобы монтировать инсталляцию в гипсокартонных перегородках, а также использовать не установленный на полы, а подвесной унитаз.

При этом в дополнение к системе скрытого слива имеется широчайший выбор монтажных элементов и сливных клавиш. Благодаря этому, можно легко оборудовать туалет для людей с ограниченными возможностями, например, для инвалидов-колясочников.

Крепёжные элементы позволяют установить унитаз таким образом, что нагрузка распределяется на пол и боковые стойки, поэтому не надо бояться, что подвесной унитаз может упасть.

Наименование	Способ крепления	Смыв	Клавиши для смыва	Цена, рублей
большой объём	малый объём
Geberit Duofix H112 (UP720)	крепление М12 для подвесных унитазов, крепежное расстояние 18 см или 23 см, 2 анкера для крепления к стене	6−9 л	3 л	клавиши Geberit Sigma20, Sigma50, Sigma01, Twist или Bolero	11 850
Geberit Duofix H112 (UP100)	рама с отверстиями ø 9 мм для крепления в деревянном каркасе, опорная площадка из пластика, глубина подходит для монтажа в профиль UW50	6−7,5 л	3,5−4,5 л	клавиши Delta50 или Delta21, Delta40 или Delta11	11 420
Geberit Duofix H112 (UP182)	для монтажа в гипсокартонной стене, перед гипсокартонной или капитальной стеной	6−9 л	3−4 л	клавиша Delta21	8 440
Geberit Duofix H112 (UP320)	для установки перед капитальной стеной или пустотелой перегородкой, для скрытой установки в гипсокартонной перегородке или на капитальной стене с облицовкой панелями (гипсовыми или деревянными), для установки в пристенке в высоту помещения или в разделительной перегородке, для крепежа в пол (0 — 20 см)	4,5−7,5 л	3−4 л	клавиши Geberit Sigma20, Sigma50, Sigma01, Twist или Bolero	9 150
Geberit Duofix H112 для смывных клавиш «Kappa20», «Kappa21», «Kappa50»	опорная площадка поворотная, для монтажа в U-образный профиль UW 50 и UW 75	6−9 л	3−4 л	клавиши «Kappa20», «Kappa50».	14 210

Установка инсталляций

Установка инсталляций достаточно проста и вполне подходит для самостоятельной установки.

Рассмотрим вариант создания совмещённого санузла:

Раздельный санузел. Фото: geberit.ru

Демонтаж плитки, сантехники и снос перегородки.

Демонтаж плитки, сантехники и снос перегородки. Фото: geberit.ru

Подготовленный для установки систем инсталляции санузел.

Подготовленный для установки систем инсталляции санузел. Фото: geberit.ru

Монтажный элемент закрепляется с помощью шпилек к стене.

Монтажный элемент закрепляется с помощью шпилек к стене. Фото: geberit.ru

Установка монтажного элемента Geberit Duofix для раковины. На монтажных элементах есть указатель высоты 1 м, для установки умывальника, биде и унитаза на оптимальную высоту.

Установка монтажного элемента Geberit Duofix для раковины. Фото: geberit.ru

К монтажным элементам крепится профиль для гипсокартона, который скроет все коммуникации.

Монтаж направляющих для гипсокартона. Фото: geberit.ru

Монтажные элементы Геберит позволяют создавать функциональные ниши над всеми сантехприборами.

Обшивка гипсокартоном. Фото: geberit.ru

Завершённая ванная с применением инсталляций Геберит.

Завершённая ванная с применением инсталляций Геберит. Фото: geberit.ru

Как видите, инсталляции Геберит предоставляют огромные возможности и при этом достаточно просты в установке. А с учётом того, что комплекты Платтенбау созданы специально для России и имеют 10-летнюю гарантию, то их смело можно рекомендовать к применению.

Как снять кнопку с инсталляции на примере Geberit

Демонтировать клавишу инсталляции поможет поэтапная инструкция (рассмотрим на примере кнопки для популярной инсталляции Геберит):

1. Снимаем кнопку смыва. Для этого достаточно слегка нажать на нижнюю ее часть и движением вверх снять с крепления;
2. Убираем рамку клавиши. Для этого при помощи крестовой отвертки откручиваем два винта и извлекаем два пластмассовых толкателя, сняв с них фиксаторы;
3. Демонтируем кронштейны крепления кнопки смыва;
4. Убираем перегородку, аккуратно отжав два фиксатора в верхней части;
5. Перекрываем подачу воды, повернув кран против часовой стрелки до упора;
6. Демонтируем наливной клапан и извлекаем наружу блок коромысел;
7. Убираем фиксатор клапана слива, отжав два лепестка в верхней его части;
8. Извлекаем клапан смыва. Он достаточно габаритный, и чтобы вынуть через небольшое окошко, его придется частично разобрать внутри бачка. Для этого снимаем верхнюю часть клапана, поворачивая ее против часовой стрелки, и убираем в сторону вторую тягу. Общая длина клапана уменьшится, что позволит демонтировать его в стесненных условиях.

Приподнимаем кнопку инсталляции и снимаем

На этот случай в целях безопасности конструкторы предусмотрели в бачке специальное дренажное отверстие (перелив), через которое излишек воды и стекает в унитаз.

При выборе новой арматуры для сливного бачка и кнопки слива рекомендует отдать предпочтение устройствам, которые снабжены системой экономии воды.

ВИДЕО ИНСТРУКЦИЯ

Установка кнопки на инсталляцию Геберит — полезные советы

Установка кнопки инсталляции осуществляется в обратной последовательности:

Устанавливаем сначала нижнюю часть клапана смыва, затем уже в бачке на нее надеваем верхнюю часть;
Устанавливаем фиксатор клапана слива;
Монтируем в бачок наливной клапан, который регулирует уровень наполнения воды. Проворачивая шпильку, регулируется высота поплавка, который перекрывает подачу воды в нужный момент;
Устанавливаем блок коромысел

При этом важно попасть во все 4 монтажные точки: в точки фиксации блока и сами коромысла должны попасть в зацепления тяг клапана смыва;
Включаем подачу воды, повернув кран по часовой стрелке до упора;
Монтируем перегородку, проследив, чтобы два фиксатора в верхней части защелкнулись;
Устанавливаем держатели рамки;
Прикручиваем рамку клавиши слива;
Закручиваем толкатели, устанавливаем фиксаторы;
Выполняем монтаж кнопки инсталляции. Она просто надевается на рамку сверху вниз.

При выполнении всех операций по монтажу/демонтажу отдельных элементов инсталляции не нужно прикладывать большое усилие, поскольку все пластмассовые детали могут надломиться и купить их отдельно не получится.

Как снять и отремонтировать кнопку для инсталляции

5

(100%)

1

голос

Консольный унитаз, подвесной унитаз или инсталляция в наше время уже не дорогая диковинка, а обычный сантехнический прибор. Из элитного разряда, он перешел в разряд повседневной роскоши и стал выбором тех, кто ценит чистоту и комфорт. Благодаря специфике конструкции, подвесной унитаз занимает минимум места и облегчает уборку помещения.

Главная особенность консольного унитаза, это система крепления (инсталляция). Она позволяет прятать от глаз всю техническую конструкцию унитаза – раму, на которой он установлен, сливной бачок, трубы. Весь механизм монтируется в нишу на стене или закрывается экраном из гипсокартона. Мы видим только сверкающую чистотой чашу унитаза и кнопку слива на стене.

Бачок подвесного унитаза сделан из пластика, с целью предотвращения образования конденсата, он имеет теплоизоляцию, толщина его примерно, 8 — 12 см, объем составляет 9-10 л и он укомплектован крепежными деталями и патрубками.

Установка подвесного унитаза отличается от, монтажа напольного унитаза, он требует соблюдения определенных условий. О них мы расскажем подробней.
