Ревизионные люки в ванной: какие бывают люки и как их правильно монтировать?

Что это такое — ревизионные люки

Ревизионный люк под плитку — простое устройство, состоящее из дверцы и каркаса, который устанавливают в предварительно сделанный проем. Есть разные виды этих конструкций, что позволяет выбрать наиболее удобную и гармонично вписывающуюся в интерьер ванной комнаты. Дверца ревизионная должна плотно закрываться и легко открываться

Поэтому при выборе люка в первую очередь обращают внимание на способы и качество крепления всех элементов этой конструкции

Назначение и область применения

Ревизионная форточка необходима для оформления отверстия, требуемого для доступа к коммуникациям. Оно может быть расположено на полу, на стене или потолке. Люки изготавливают из разных материалов. Какая нужна будет конструкция, решают перед тем, как приступить к отделочным работам.

• легки по весу;
• бывают разных размеров;

Возможны 2 варианта открывания дверцы: по вертикальной оси и с помощью петель.

Металлический люк надежнее, но тяжелее. Он, как и пластиковый, способен обеспечить невидимость проложенных за гипсокартонными коробами и перегородками коммуникаций. Скрытый ревизионный люк с внешней стороны оформляется так, чтобы дверца визуально смотрелась как неотъемлемая часть дизайна. Если в ванной укладывают кафельную плитку, отверстие для доступа к коммуникациям скрывают под этим отделочным материалом.

Разновидности

Есть множество видов ревизионных форточек, которые подразделяют по двум критериям:

1. месту расположения;
2. способу отделки.

Согласно первому параметру выделяют 3 вида изделий:

• напольные;
• настенные;
• потолочные.

По способу отделки люки бывают:

1. под кафельную плитку и мозаику;
2. под гипсокартон;
3. под покраску.

К изделиям для потолков предъявляют особое требование: такие люки должны быть легки по весу. Их устанавливают в подвесные конструкции, которые могут быть деформированы под тяжестью встроенного устройства. Торговая сеть предлагает потолочные ревизионные форточки разных форм и размеров. Дверца в этих конструкциях удерживается с помощью либо гидравлики, либо пружинного механизма. Оба способа фиксации способны надежно удерживать дверцу в нужном положении. По контуру проема устанавливаются шумопоглощающие прокладки.

К напольным ревизионным форточкам предъявляют другое требование, заключающееся в высокой прочности материалов, из которых они изготовлены. Сборка конструкции тоже должна быть надежной. По весу ограничений нет. Такие люки состоят из нескольких элементов:

• каркаса;
• амортизаторов;
• петель;
• крышки (дверцы);
• замка для крышки.

Ревизионный люк для пола может быть двух видов:

1. со съемной крышкой;
2. с заполняемой.

В первом случае конструкция для доступа к коммуникациям встраивается в пол и является его самостоятельным элементом. Изделия с заполняемыми крышками маскируют тем же отделочным материалом, которым облицован пол.

В квартирах и частных домах чаще всего устанавливают конструкции настенного типа. Самые простые, недорогие и популярные — пластиковые с распашной дверцей на петлях. Такие изделия имеют правильные геометрические формы и хорошо подходят под плитку, контур которой всегда четкий и ровный. Размеры пластиковых изделий могут быть разными. Если проем для доступа к инженерным сетям широкий, конструкция может иметь две распашные дверцы. Есть изделия, имеющие нажимной механизм открывания. В этом случае дверца вращается вокруг своей вертикальной оси.

Не менее популярны люки на магнитах. Они необходимы при оформлении потайного доступа к коммуникациям. Внешняя сторона таких конструкций оформляется в соответствии с отделкой ванной комнаты: тем же облицовочным материалом. Открывают такие изделия с помощью специальных присосок. Под тяжелую плитку необходимы конструкции с усиленным каркасом.

Реже устанавливают угловой люк. Он необходим в помещениях, в которых инженерные сети проложены в колоннах или в непосредственной близости от внешних или внутренних углов.

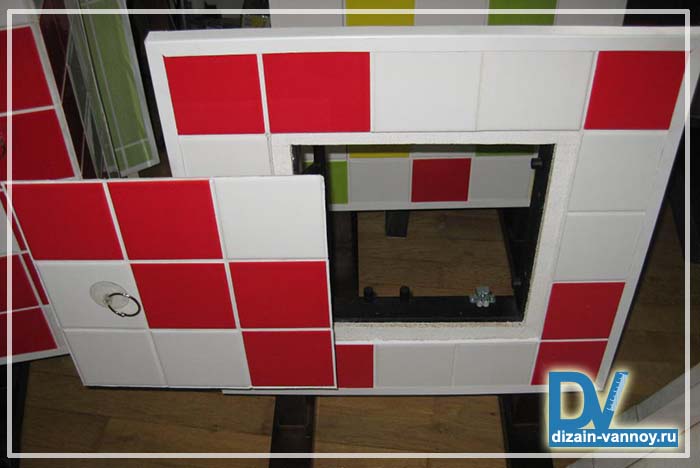

Особенности облицовки плиткой люка скрытой установки

Облицовка люка кафелем имеет свою специфику. Чтобы люк открывался, на тех поверхностях плитки, которые обращены к петле, и со стороны створки, и со стороны рамы, надо снять фаски. Не менее чем под 45 градусов.

Установка монтажной сетки на створку люка

Остальную часть периметра люка лучше заделать герметиком. Сделать это можно, выдавливая герметик из тюбика и потом быстро снимая лишнее пальцем, смоченным мыльной водой. Таким образом вы добьётесь того, что замазанные герметиком щели не будут ничем отличаться от щелей, закрытых обычной затиркой на стационарной части кафельного покрытия.

Разрез герметика для того, чтобы створка потайного люка свободно открывалась

После того, как герметик затвердеет (обычно на это уходит до 48 часов), его надо разрезать, чтобы люк можно было открыть. Делать это следует острым ножом, непременно прорезая до гипсокартона. Чтобы створка легче открывалась, разрез надо делать не строго перпендикулярно к плоскости створки, а немного под углом, создавая уклон, уменьшающий трение при разъятии створки и рамы (как показано на фото).

1 Для чего нужны потайные люки

В современной ванной много коммуникаций. Это водопроводные трубы, канализационные, счетчики расхода воды. Дополняет перечень освещение. Все это скрывается под наружной отделкой – кафелем или панелями. Со временем эти коммуникации нуждаются в ремонте, замене и т. д. Чтобы не испортить внешний вид, в удобном месте делают проем, под которым должны быть сконцентрированы важные части системы (вентили, счетчики и т. п.), и закрывают его дверцей, не выделяющейся на общем фоне.

Коммуникации в ванной под люком

Рекомендуем ознакомиться

• Правильная установка водонагревателя своими руками
• Чем можно заменить кондиционер для белья
• Как самостоятельно почистить искусственный мех в домашних условиях?

Советы при облицовке скрытой конструкции

Если вы планируете заняться изготовлением и установкой ревизионной конструкции в ванной под плитку своими руками, то примите во внимание такие советы:

• плитку начинать класть лучше прямо под дверцей, причем не в нижнем ряду сразу над полом, чтобы не докладывать оставшуюся плитку позже;
• очень тщательно просчитайте положение швов между плиткой, расположенных как вертикально, так и горизонтально. Для этого применяйте точный лазерный уровень;
• затирать швы между люком и основной частью плитки не нужно, потому что в таком случае он будет сильно выделяться на фоне интерьера ванной комнаты.

Как вы смогли убедиться после прочтения данной статьи, ревизионный люк под плитку можно сделать и установить в ванной комнате своими руками и это не так сложно, как могло бы показаться.

Однако не забывайте, что при работе нужно быть крайне внимательным и аккуратным, ведь одна маленькая ошибка или неточность может испортить как и саму конструкцию, так и внешний вид помещения.

Если вас не устраивают нейтральные типовые цвета для готовых моделей, то в магазине вы можете выбрать любой цвет, начиная от нейтрального и заканчивая яркими оттенками или же покрасить его самостоятельно баллончиком, заполненным краской.

Разновидности элементов

Люки классифицируются по способу отпирания:

1. Если створка крепится к раме на оси или отдельных петлях, то конструкция будет называться распашной. Чтобы открыть люк, необходимо потянуть за рукоятку, в схеме предусматриваются механические или магнитные фиксаторы.
2. Сдвижные конструкции оборудованы створкой, которая предварительно выдвигается из посадочного гнезда, а затем отводится в сторону. За счет увеличенных размеров проема обеспечивается улучшенный доступ к коммуникациям.
3. Ревизионные люки откидного типа оснащены нижними петлями. Для отпирания крышки необходимо открыть защелку, створка плавно откидывается вниз (угол открывания составляет 90°).
4. Люк-невидимка оснащается съемной створкой, покрытой слоем отделочного материала (например, кафелем или пластиковыми панелями). Для получения доступа к технологической нише необходимо надавить на поверхность крышки. Створка откидывается на петлях или отодвигается в сторону.

Но синтетический материал не обладает высокой прочностью, поэтому для изготовления потайных люков или приспособлений с увеличенными размерами используется конструкционная сталь.

Сантехнические люки распашного типа обладают простейшей конструкцией.

Поверхность покрывается слоем грунта и окрашивается синтетической эмалью. При повреждении лакокрасочного покрытия металл начинает ржаветь и разрушаться.

Ревизионные отверстия можно разделить на несколько типов по степени маскировки:

1. Базовые изделия, расположенные открыто и отличающиеся от основного декоративного покрытия цветом материала.
2. Скрытый люк под плитку, незаметный на фоне поверхности стены. Швы между кафелем, уложенным на крышку, затираются мастикой, торцевые кромки плотно подгоняются по размерам технического окна.

Классификация по механизму открывания

Разновидности механизмов для смотровых люков в ванной

В первую очередь люки для ванной комнаты различают по конструкции. Есть несколько видов таких устройств, которые обладают различными механизмами для открывания, и, соответственно, применяются в подходящем для них месте.

Одни люки в ванную под плитку требуют достаточно много места для того, чтобы их возможно было открыть. Другим достаточно ограниченного пространства. Одни люки под ванну открываются с помощью пластиковых или резиновых присосок, другие – в результате работы скрытого пружинного механизма. Но, по порядку.

• Распашные металлические люки для ванной как раз и требуют достаточно много места для работы. Особенностью их конструкции является порядок открывания. Сначала, с помощью резиновых или пластиковых присосок, такой люк выдвигается вперед, и уж после этого открывается, как привычные всем двери – вперед и в сторону.
• Лючки для ванной под плитку, обладающие распашным механизмом, технологичны, удобны для установки, не требуют особого профессионализма мастера. Кроме того, они относительно дешевы и доступны. И, не присосками едиными. Существуют декоративные ручки, или даже магнитно-нажимные замки. Присоски могут потеряться, а замки или ручки никуда не денутся.
• Еще одни интересные люки – сдвижные. Они имеют несколько более сложную конструкцию и открываются по-другому. Используя уже упомянутые выше пластиковые или резиновые присоски, такое устройство сначала выдвигают на себя, а потом сдвигают в левую или в правую сторону.Люк ревизионный такой конструкции как раз хорошо подходит для монтажа в таких местах, где пространства для открывания недостаточно, а доступ к коммуникациям необходим. Например, за шкафчиком, за стиральной машиной и тому подобное.

Сдвижной люк замаскированного типа

• Сдвижной люк невидимка уже дороже, чем распашной, так как у него немного более сложная и ответственная конструкция. Но, во многих случаях без такого устройства попросту не обойтись. Если не хочется искать вечно теряющиеся присоски, можно использовать и иные устройства для открывания и закрывания, те же роликовые или магнитно-нажимные замки.
• Нажимной люк отличается от двух, вышеописанных принципиально. Для его отрывания не нужно никаких посторонних предметов. Нажатие на плитку, которая скрывает такое устройство, приводит к задействованию скрытого пружинного механизма, дверка люка подается вперед и потом распахивается одним из способов. Такая, достаточно совершенная конструкция хорошо подходит для монтажа в ваннах, в которых в качестве декоративного материала используют не плитку, а какой-либо бесшовный или механически неустойчивый материал, например, панно из мозаики.
• Люк под ванной на магнитах, то есть, скрытая дверца, держащаяся только на приклеенных к ней магнитных пластинах, скорее относится к области самодельного технического творчества, и особыми эксплуатационными характеристиками похвастать не может.

Установка люка

Заранее для удобства просмотра счётчика перевариваем полипропиленовые трубы. Вывод воды к унитазу подводим на будущую фальшстену короба.

После разметки выставляем вертикально по отвесу два стоечных профиля. Чтобы правильно выставить дверку в плоскости, прикручиваем временные полоски гипсокартона на короб. Выставляем люк в плоскости временно фиксируем на пару алюминиевых профилей.

Временно фиксируем люк профилями

Так как люк устанавливается в закрытом положении, прикручивать его в этот момент неудобно, потому что отверстия закрыты. Поэтому вначале он крепится на монтажную пену, а потом прикручивается на саморезы.
Дверка имеет небольшой люфт, поэтому во время установки рамку нужно слегка оттянуть назад и подклинить относительно дверцы с помощью пластиковых клинышков.
Дополнительно рамка люка прикручивается к стоечным профилям на саморезы. Минимум она должна быть закреплена к 2 профилям. Но лучше сделать крепление с 4 сторон, добавив 2 горизонтальные закладные между стоек.

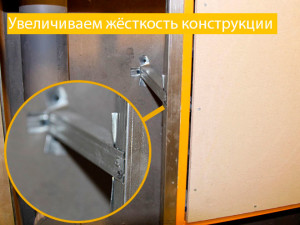

Для придания жёсткости конструкции стоечные профили фиксируются к стене на такие же профили, закреплённые примерно по центру люка.

Виды сантехнических люков

Название – «ревизионный люк» – говорит само за себя. Эта специальная дверца предназначена для обслуживание сантехнических коммуникаций: труб, счетчиков, запорных кранов. За дверцей легко спрятать приборы учета холодной и горячей воды, сделать их недоступными для взора посторонних.

В маленьких ванных комнатах ревизионные лючки обычно располагаются а видном месте. Поэтому многие жильцы стремятся спрятать их, например, за плиткой или кафелем. В связи с этим и выделяют различные виды люков:

• «под плитку»;
• «под покраску»;
• металлические;
• пластиковые.

Каждый из видов люков имеет свои достоинства и недостатки, которые необходимо учитывать при покупке. Пользуются популярностью «невидимки», совпадающие по форме с плиткой, подробнее прочитать о них можно в отдельной статье.

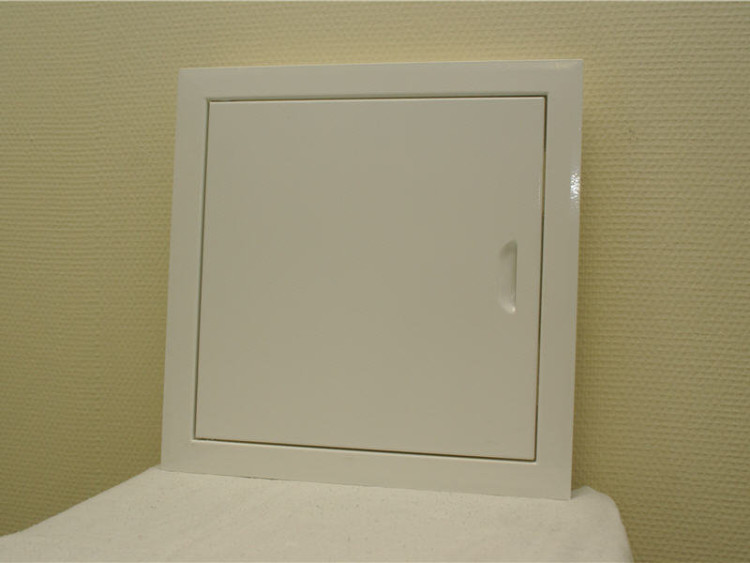

Лючки «под покраску» используются в помещениях с окрашенными стенами, либо при креплении на подвесных потолках. Они окрашиваются после установки в цвет настенного или потолочного покрытия, практически невидны, не имеют ручек. Чтобы открыть потайную дверцу, нужно всего лишь знать, где она находится, легкое нажатие – и доступ открыт.

Металлические люки, как и пластиковые, не прячутся, чаще всего окрашены в белый цвет. Металл сверху покрывается полимерной пленкой, чтобы продлить срок службы во влажных условиях. Иногда такие лючки имеют замки с ключами, которые предназначены для семей с детьми.

Что такое сантехнический люк

Сантехнический люк состоит из рамы, шарниров и дверцы. Люки скрывают места установки водяных фильтров и других сантехнических устройств, это сохраняет целостность дизайна помещения.

Сантехнический люк

Люки различают по показателям, приведенным ниже.

Материал каркаса:

• стальные;
• алюминиевые;
• пластиковые.

Материал дверцы:

• пластик;
• алюминий;
• сталь;
• гипсокартон;
• гипсоволокно.

Место установки:

• напольные;
• настенные;
• потолочные.

Влияние на интерьер:

• открытые;
• скрытые;
• под покраску;
• под плитку.

Способ фиксации дверцы:

• наружной защелкой с замком;
• потайной защелкой;
• магнитной защелкой.

Для помещений, где дизайн не играет существенной роли, устанавливают недорогие изделия из пластика. Если необходимо вписать его в дизайн комнаты, монтируют люк под плитку или покраску. Для напольного монтажа применяют люки из стали толщиной 2-3 мм или алюминия толщиной 3-5 мм.

Люки различают по размеру и предназначению. Ревизионные (смотровые) используют для оценки состояния и ремонта коммуникаций, в том числе электрических. Сантехнические люки используют для установки на сантехнические коммуникации. Это деление условно, поэтому ревизионные и сантехнические люки взаимозаменяемы.

Размеры люков не прописаны в ГОСТ, поэтому подбирайте изделие необходимого размера, или закажите изготовление по индивидуальному заказу.  У большинства люков, которые изготавливают на продажу, длина и ширина кратны 50 мм, поэтому вы можете примерно рассчитать размер установочного отверстия.

Скрытые люки (невидимки) после установки красят или обклеивают плиткой, чтобы вписать в интерьер. На них устанавливают выезжающие петли, которые предохраняют наклеенную на них плитку от повреждения и потайные или магнитные защелки.

Люки с магнитом надежней, чем с потайной механической защелкой, потому что магнит не сломается и не забьется грязью.

Люки с наружной защелкой используют в технических помещениях. Их устанавливают, если невозможно поставить люк с потайной или магнитной защелкой (к примеру, чтобы защитить коммуникации от детей).

Большинство люков с внутренней и магнитной защелками нажимные, поэтому открываются при нажатии на них.

Недорогие модели люков оснащают обычными шарнирами, поэтому дверку открывают вручную. Более дорогие модели оснащают раздвижными петлями. Во всех моделях, за исключением тех, которые оборудованы замком, защелка работает по принципу триггера. Закрыл дверцу, нажал и защелка сработала на закрывание. Еще раз нажал, защелка сработала на открывание.

Как изготовить невидимый люк собственноручно

В самом начале стоит изготовить дверцу люка, и для этого нужно применять влагоустойчивые листы гипсокартона или фанеру. Стоит отдавать предпочтение плотным материалами, чья толщина не меньше 5 см. После под дверцу стоит выбрать размеры смотрового окна, которое делают из алюминиевого профиля и требуется дополнительное укрепление по общему периметру.

Стоит сразу же учесть, что между проемом и монтажным профилем должен остаться малый зазор, который после вы зальете монтажной пеной. Каркас закрепляют на дюбель в кирпичные/бетонные стены, что дает возможность сделать надежный и крепкий каркас, имеющий устойчивость к нагрузкам.

После этого вырежьте из гипсокартона будущую дверцу, размер которой должен в полной мере соответствовать каркасной основе и не углубляться в профиль. Если она будет меньше/больше по размеру, нежели каркас, то будет утрачен внешний вид люка ревизии.

Дверцу закрепляют к навесам, на которые закрепляют запорные механизмы. Финальным этапом является отделка наружной стороны дверцы кафелем, что и дает возможность скрывать люк. Стоит соблюсти затирку и создать идентичный рисунок, чтобы получилось целостное полотно. Невидимые люки можно сделать своими руками из готовых конструкций, которые продают в сантехнических магазинах или собрать собственноручно из металлического профиля.

Покупать люки или рольставни?

Пример установки ревизионного люка под ванной

Для правильного выбора приведём несколько примеров. Во многих случаях, в созданных нишах санузла, запорные клапаны и другие элементы разбросаны по всей нише. В этом случае установка люка будет неуместна, поскольку он не даст нужной свободы доступа ко всем элементам, а устанавливать несколько люков будет не совсем эстетично и удобно. В этом случае идеальным решением будут рольставни, которые закроют одну из сторон ниши и при необходимости вы получите доступ ко всем участкам сантехники. Однако такую ставню замаскировать под декоративную отделку помещения и скрыть от посторонних глаз не получится.

Если в вашей нише спрятаны сложные электрические приборы в виде водонагревателя, то нужно помнить что он требует регулярного технического обслуживания в виде чистки бака и замены тэны. В этом случае нужно так же устанавливать ролеты, поскольку люк не позволит работникам сервисного обслуживания качественно выполнить свою работу.

Если же вы полностью меняли сантехнику и заранее установили все элементы максимально компактно, то конечно лучшим решением будет установка люка и его маскировка отделочным материалом ванной комнаты.

В случае, если вы решили закрыть пространство под ванной несъемным кожухом и задекорировать его керамической плиткой, то вам потребуется доступ для обслуживания сифона под ванной. В этом случае установка ролетов не возможна, а идеальным вариантом станет ревизионный люк скрытого типа.

Как видите, однозначного ответа по выбору люка или рольставни не существует, так как всё зависит от места установки и конструкции ваших элементов сантехники.

Монтаж скрытого ревизионного люка

Более популярным является установка скрытого люка под плитку на металлическом каркасе, потому как трубы закрывают коробом, выполненным из гипсокартона. Но также монтаж люка такого типа можно осуществить и в проем из кирпичей или блоков. В таком случае крепеж смотрового лючка делается при помощи дюбелей, а щель между рамой и кладкой необходимо заполнить пеной.

Устанавливается люк невидимка под керамическую плитку своими руками следующим образом:

1. Во время монтажа блочных и кирпичных проемов рамку необходимо прикрутить на дюбели, а щель заполнить пеной.
2. Основным требованием является обеспечение прочного основания, которое не будет шататься. Поэтому необходимо заранее спроектировать жесткий каркас из профилей. Как минимум для данной задачи необходимо сделать 2 закладных по ширине или по длине люка, но в идеале их необходимо сделать с 4-х сторон.
3. Раму прикручивают к профилю из короба с помощью блинных саморезов по металлу, для них специально уже проделаны сквозные отверстия. Плоскости профилей для гипсокортона и рамы должны совпадать. Далее каркас обшивается гипсокартоном таким образом, чтобы был нахлест на раму.
4. Положение дверцы можно регулировать при помощи специальных узлов сверху или снизу на петлях. Справиться с данной задачей поможет шестигранный ключ.
5. Маленькие люки устанавливаются сразу с дверцей. При монтаже больших люков дверцу для удобства снимают.

Очень важно, в какую сторону будет открываться люк-невидимка

При открывании дверца не должна задевать плитку на соседней стене, в противном случае одно неосторожное движение – и на плитке могут появиться сколы. Кроме этого люк не должен примыкать к углу

Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт

Кроме этого люк не должен примыкать к углу. Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт.

Наиболее часто люк монтируется либо вправо, либо влево. Но бывает, что может появиться необходимость его перевернуть, и он будет открываться вверх или вниз. К примеру, если делается облицовка в узком туалете, а для этого используется крупноформатная плитка, чтобы не делать лишних надрезов. Но подобное явление довольно редко и требует идеальной подготовки стен, ввиду того что щели вдоль контура открытия дверцы будут минимальны.

Плитку раскладывают с учетом дверцы люка – она должна быть сделана только из целых элементов без подрезки. В данном случае можно даже немного подрезать угол.

Следующим этапом станет облицовка дверцы люка.

Технология и установка люка под плитку

При обработке герметиком избегайте попадания вещества под шов, так как могут появиться трудности с открыванием люка. Советуем применять герметики на основе воды, а все лишнее убирать шпателем. Когда он просохнет, нужно снять малярную ленту и обрезать шов. Можно установить скрытый люк собственноручно, причем этот процесс не вызовет особых сложностей, даже если у вас нет опыта. Монтаж скрытого люка даст возможность решить разные задачи по сокрытию частей водопровода и улучшению внешнего вида комнаты. Это даст возможность сделать именно ту конструкция, которая нужна и сэкономить деньги. Ниже представлен видеоролик, в котором показан процесс изготовления люка скрытой установки.

Как затереть швы в люках «невидимках» в ванной и туалете?

Подскажите , как лучше и возможно ли вообще затереть швы в люках «невидимках» из кафеля? Швы , которые идут по перемитру люка?

Гардероб/кладовка в коридоре. Очень нужен совет.

Уважаемые читатели форума! Очень нужна Ваша помощь! Имеется коридор длиной 5,5м и шириной 2,2м. Хочется организовать гардероб для верхней одежды/обуви и кладовку, т.к. мест для хранения практически больше нет. Глубина за вычетом стены получается не больше 85см. Городить шкаф-купе очень не хочется, т.к. и затратно, и, на мой взгляд 4м шкаф будет просто вагон какой-то из сплошных дверей-купе. Как быть? На сколько функционально можно использовать коридор.

Выбор напольного покрытия

Здравствуйте, уважаемые посетители сайта! Помогите, пожалуйста, определиться с выбором напольного покрытия. В семье имеется лучший друг-кане корсо весом 55 кг. Не могу определиться какой пол сделать в спальных комнатах, в остальной части квартиры керамогранит. Собака никаких дел дома не делает, ничего не грызет, но если когтем попадет в какую -нибудь расщелинку, может поковырять ради интереса, часто делаю уборку(сухую и влажную). Муж настаивает на ламинате,но, я боюсь. он нас не выдержит. Делать ремонт пола каждый два года нет никакой возможности, соба не любит посторонних.

Из чего изготавливаются ревизионные окна

Для изготовления лючков используются материалы, которые могут продемонстрировать высокую устойчивость к влаге и к перепадам температур. Самые прочные изделия изготавливаются из нержавеющей стали, но и стоят они дороже своих других аналогов. Самый дешевый вариант исполнения – пластиковые модели. Они снабжены самыми простыми механизмами открывания. Несложно при необходимости своими руками собрать из подручных материалов описываемое изделие.

Специалисты, рассказывая о том, как сделать конструкцию смотрового окна, обращают внимание на то, что выбранные материалы не должны бояться прямого попадания воды и пара

Важно собирать прочную конструкцию. Так как дверца люка облицовывается керамической плиткой, на данный технический узел формируется высокая статическая нагрузка

Поэтому крепление дверцы и сама ее панель должны выдерживать высокий вес. В противном случае окно быстро деформируется, и внешний вид облицовки будет выглядеть не вполне декоративно. Вот почему лучше не экспериментировать в подобном направлении, не экономить, и сразу покупать лючок из стали. Он намного прочнее пластиковых моделей

Так как дверца люка облицовывается керамической плиткой, на данный технический узел формируется высокая статическая нагрузка. Поэтому крепление дверцы и сама ее панель должны выдерживать высокий вес. В противном случае окно быстро деформируется, и внешний вид облицовки будет выглядеть не вполне декоративно. Вот почему лучше не экспериментировать в подобном направлении, не экономить, и сразу покупать лючок из стали. Он намного прочнее пластиковых моделей.

Размеры изделия подбираются в соответствии с габаритами оборудования, доступ к которому лючок должен обеспечить. Самая маленькая модель имеет размеры 10х10 см. Она позволяет лишь контролировать работу счетчиков воды и снимать их показания. Ширина самого большого люка два метра. Такое изделие монтируется там, где для выполнения ремонта вышедших из строя коммуникаций требуется присутствие двух или трех человек.

Как подобрать сантехнический люк

При выборе люка учитывайте место, куда установите его. Если это техническое помещение без особого дизайна, приобретайте недорогие стальные или пластиковые модели. Цена таких люков – 200-500 рублей. По надежности и сроку службы они не уступают дорогим моделям. Цена дорогих моделей с пружинным плавным открыванием дверцы достигает 10 тысяч рублей.

Сантехническй люк под плитку

Если вы устанавливаете люк в комнату с окрашенными стенами, берите стальные или алюминиевые люки. В отличие от пластика, эти материалы легко покрасить в нужный цвет.

Для установки в сантехнический короб, покрытый плиткой, приобретайте люк с раздвижными петлями. В этом случае вы сделаете люк-невидимку, который визуально невозможно отличить от соседних плит. Если вы наклеите плитку на люк с обычными петлями, при открывании дверцы она раскрошится.

Для потолочной установки используйте люки из пластика или тонкого металла, они меньше нагрузят обрешетку, к которой крепят декоративные элементы. Для напольной установки используйте металлические люки толщиной не меньше 4 мм. Это сохранит люк от повреждений, когда на него наступят.

Если ниша для сантехнического оборудования расположена так, что открытая дверка люка мешает обслуживанию приборов, приобретайте люк со съемной дверцей.

Стоимость люков, изготовленных на заказ, в 2-3 раза превышает цену готовых. Но при индивидуальном изготовлении учтут все нюансы.

Размер люка подгонят под размер установочного отверстия, поставят навесы с той стороны, с которой вам удобней, при необходимости покрасят.

Ревизионный люк: размеры

Вес люка составляет 3 кг как минимум и может доходить до 15 кг. А размеры варьируются в пределах от 200х300 до 1200х1200. В данном случае выбирать нужно исходя из размеров ванной комнаты и того каких размеров ревизия вам нужно и какой обзор вам нужен.

Популярность таких ревизий объясняется тем, что они визуально увеличивают пространство и не отнимают и так важное место в ванной. К тому же их не будет видно, потому что поверх будет плитка, как и во всей ванной

Но стоит помнить: если ремонт уже сделан, то перепланировка и монтаж скрытой версии ревизии на уже готовый ремонт не имеет никакого смысла. Это может лишь испортить то, что было сделано.

Более подробно размеры люков указаны в таблице:

Размеры ревизионных люков Оптима с распашной дверцей

Монтаж скрытого ревизионного люка

Более популярным является установка скрытого люка под плитку на металлическом каркасе, потому как трубы закрывают коробом, выполненным из гипсокартона. Но также монтаж люка такого типа можно осуществить и в проем из кирпичей или блоков. В таком случае крепеж смотрового лючка делается при помощи дюбелей, а щель между рамой и кладкой необходимо заполнить пеной.

Устанавливается люк невидимка под керамическую плитку своими руками следующим образом:

1. Во время монтажа блочных и кирпичных проемов рамку необходимо прикрутить на дюбели, а щель заполнить пеной.
2. Основным требованием является обеспечение прочного основания, которое не будет шататься. Поэтому необходимо заранее спроектировать жесткий каркас из профилей. Как минимум для данной задачи необходимо сделать 2 закладных по ширине или по длине люка, но в идеале их необходимо сделать с 4-х сторон.
3. Раму прикручивают к профилю из короба с помощью блинных саморезов по металлу, для них специально уже проделаны сквозные отверстия. Плоскости профилей для гипсокортона и рамы должны совпадать. Далее каркас обшивается гипсокартоном таким образом, чтобы был нахлест на раму.
4. Положение дверцы можно регулировать при помощи специальных узлов сверху или снизу на петлях. Справиться с данной задачей поможет шестигранный ключ.
5. Маленькие люки устанавливаются сразу с дверцей. При монтаже больших люков дверцу для удобства снимают.

Очень важно, в какую сторону будет открываться люк-невидимка

При открывании дверца не должна задевать плитку на соседней стене, в противном случае одно неосторожное движение – и на плитке могут появиться сколы. Кроме этого люк не должен примыкать к углу

Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт

Кроме этого люк не должен примыкать к углу. Люк должен находится в таком месте, чтобы можно было свободно добраться к счетчикам и вентилям, если потребуется ремонт.

Наиболее часто люк монтируется либо вправо, либо влево. Но бывает, что может появиться необходимость его перевернуть, и он будет открываться вверх или вниз. К примеру, если делается облицовка в узком туалете, а для этого используется крупноформатная плитка, чтобы не делать лишних надрезов. Но подобное явление довольно редко и требует идеальной подготовки стен, ввиду того что щели вдоль контура открытия дверцы будут минимальны.

Плитку раскладывают с учетом дверцы люка – она должна быть сделана только из целых элементов без подрезки. В данном случае можно даже немного подрезать угол.

Следующим этапом станет облицовка дверцы люка.

На сколько плитка может быть больше дверцы люка?

Правильный подбор размера обеспечивает долгую службу люка и плитка у вас не отвалится со временем. Неправильный выбор может привести к поломкам и чрезмерному провисанию дверцы лючка, а плитка может сломаться или отклеится.Это не гарантийный случай и претензия не будет обоснована.Вот фото для примера. Правильное соотношение. Допустимое нависание, большая часть плитки приклеена и все отлично работает. Люк-невидимка Евроформат, от компании ПРАКТИКАЕще пример. А это не правильное соотношение,  облицовка сделана неправильно, мастер не учел, что площадь контакта плитки с дверцей у крайних верхних плиток слишком мала. Пока это работает, а со временем плитка отламывается. Таких случаев очень много

Облицовщик должен придерживаться рекомендации производителей, площадь приклеивания должна быть не менее 50%, это ВАЖНО.А здесь нижний люк в пределах допуска(но люк со сдвижной дверцей был бы уместней), а верхний нет, слишком большое нависание плитки в районе петли. Если бы не наружный угол, люк бы вообще не открылся, даже на 90 градусов

Ошибка облицовщика, а проблемы будут у заказчика, в процессе эксплуатации.

Установка магнитного люка

Последовательность действий при монтаже магнитного люка:

1. Вставить в прорезанное окно раму с магнитными элементами, которая крепится при помощи винтов и дюбелей. Положение рамки определяется с помощью уровня, одновременно учитывается расстояние от лицевой части стены, покрытой плиткой. Корректно смонтированный люк не должен выступать из стены.
2. На съемную крышку крепится лист гипсокартона, на который клеится кафель (возможна установка ручки для снятия элемента). После затвердевания раствора производится пробная примерка крышки. Если конструкция выдается за пределы плоскости стены, то необходимо отрегулировать положение магнитов (путем перемещения рамки или кронштейнов, на которых установлены фиксаторы).

Выводы

1. Если Вы подобрали плитку и определились с ревизионным проемом, выбирайте алюминиевые Revizor с легким корпусом и стальными петлями. Готовые люки из стали сохранят Ваш бюджет без потери в качестве конструкции.

2. Если Вы собираетесь устроить доступ к скрытым инженерным коммуникациям в последнюю очередь, когда осталась лишь дыра в облицованном коробе, лучше выбрать стальной Шаркон под индивидуальные размеры ревизионной ниши.

Источники

• https://practica-spb.ru/2019/10/lyuk-pod-plitku-kakoj-vybrat-sovety-professionala/
• https://vyborok.com/luchshie-santehnicheskie-lyuki/
• https://sdelalremont.ru/kak-vybrat-xoroshij-santexnicheskij-lyuk-v-vannuyu-komnatu.html
• https://sense-life.com/poleznye-sovety/kak-vybrat-revizionnyj-lyuk-pod-plitku/
• https://www.ivd.ru/stroitelstvo-i-remont/santehniceskoe-oborudovanie/kak-vybrat-revizionnyj-luk-nevidimku-3-glavnyh-pravila-21967
• https://luki.by/helpful-information/articles/kakoy_lyuk_vybrat_optimalnyy_razmer_pod_vashu_plitku/
• https://gorlinia.ru/articles/kakoy-lyuk-pod-plitku-luchshe-stalnoy-ili-alyuminievyy/

Post Views:
2 042
