Варианты установки подвесных унитазов практические советы по сборке, установка на бетонное основание

Во сколько обойдется установка инсталляции для унитаза

Обычно инсталляция для унитаза продается в сборе.

Комплект включает саму инсталляцию, кнопку управления, унитаз, звукоизоляционную плиту и сиденье для унитаза.

Стоимость такого комплекта составит примерно 10000 рублей.

Цена может варьироваться в зависимости от производителя, качества сантехники, а также элементов, входящих в состав комплекта.

Для того, чтобы более точно понять, в какую сумму вам обойдется установка инсталляции для унитаза, нужно рассмотреть стоимость всех дополнительных материалов, которые потребуются для выполнения работы, это:

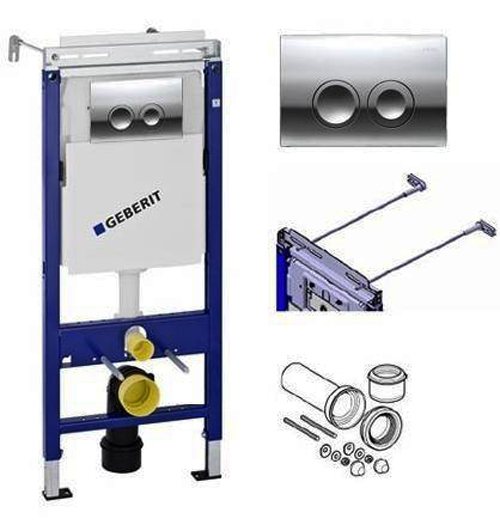

Элементы инсталяции

• комплект креплений к стене – 600-900 рублей;
• шумоизоляционная панель – 350 рублей;
• комплект угловых крепежных элементов – 1100 рублей;
• труба для подвода воды к унитазу – 900 рублей;
• панель инсталляции для унитаза – 3300 рублей;
• присоединительный комплект для унитаза – 2400 рублей.

Так можно понять, что расходные материалы обойдутся в 7-11 тысяч рублей в зависимости от качества и места их приобретения.

Установка инсталяции профессионалом

Если вы все-таки решите воспользоваться услугами сантехника, чтобы не подключать инсталляцию самостоятельно, за работу придется доплатить еще 3000 рублей.

Это самая простая установка.

В зависимости от особенностей монтажа и расположения водопроводных, канализационных труб, стоимость монтажных работ может подниматься до 9000 рублей.

Но, вместо того вы получите гарантии качества, сможете исключить необходимость в повторном выполнении работы по установке по причине допущенных ранее ошибок.

Подключение коммуникаций

В первую очередь подводим воду к бачку. Современные бачки имеют два вида подключения на выбор: верхнее или боковое. Труба должна быть пластиковой, т.к. гибкие шланги имеют ограниченный срок службы. Для замены такого шланга в будущем придётся демонтировать фальшпанель с облицовкой. Согласитесь, это слишком дорогая замена одной трубки.

Установка бачка

Установив бачок, приступают к монтажу патрубков канализации. Выпуск унитаза соединяют с канализационным выпуском посредством гофры. Большая редкость, когда удаётся сделать соединение напрямую. Монтируют кнопку бачка.

Необходимо проверить герметичность системы. Чашу унитаза навешивают на раму, делают пробный спуск воды. Затем унитаз демонтируют, а окончательно устанавливают уже после завершения отделочных работ. Унитаз укладывают на пол чашей вниз, наживляют крепежи и фиксируют на раме. Под чашу стоит подложить мягкую подставку для подстраховки.

Подключение к канализации

Установка чаши унитаза и панели смыва

В этом разделе мы вспоминаем о прокладке, которую требуется установить. Инструкция строится на базе следующего алгоритма:

• отыскиваются все комплектующие, на раструбы устанавливаются резиновые манжеты;
• на фаянсовые патрубки унитаза монтируются пластиковые фитинги;
• следом выполняется разметка, где должна проходить плоскость задней стенки унитаза;
• после фитинги извлекаются из унитаза и вставляются в патрубки собранной инсталляции;
• совершается аналогичная кольцевая разметка, здесь же измеряется расстояние на вводном и выводном патрубках, в результате лишнее обрезается;
• в конце снимается фаска и накладывается по верх нее смазка и резинки;
• далее берется пенополиэтиленовую прокладку и в соответствии с разметкой, сделанной на ней производителем, надевается на шпильки и патрубки, выходящие из стены;
• унитаз вставляется в предварительно смазанные герметиком патрубки инсталляции и одновременно надевают на шпильки;
• придерживая унитаз за основание, выполняется завершающая фиксация с помощью гаек, которые тоже идут в комплекте.

В самом конце проводится монтаж панели с кнопками малого и большого слива.

Монтаж и установка инсталляции унитаза своими руками.

Монтажные работы с инсталляцией

Когда подготовлены все необходимые инструменты/материалы и выбран вариант монтажа подвесного унитаза, можно начинать процедуру установки.

Она не является слишком сложной, главное – придерживаться инструкции. Для удобства процесс разделен на несколько основных этапов.

Смотрите это видео на YouTube

Создание ниши

Стены, на которые устанавливается рама, должны быть максимально прочными. Гипсокартонные стены не подходят для этой цели. Рама должна выдерживать нагрузку до 400 кг (некоторые модели до 800 кг), которая равномерно распределяется на стены и пол.

Для создания ниши требуется создать в стенке углубление, имеющее ширину – 60 см, высоту –100 см и глубину – 15-20 см. Иногда не удается получить требуемую глубину, в таком случае недостаток компенсируют отделкой. Если мастер решил соорудить фальшстену для сокрытия элементов конструкции, экономия места в помещении минимизируется.

Иногда ниша создается в месте фанового стояка (если вы проживаете на последних этажах многоквартирного дома). Это достаточно трудная процедура, самостоятельно ее лучше не производить. Также в таком случае непременно потребуется получить разрешение на строительные работы такого рода.

Подвод канализации

Канализационная труба, которая подводится к сантехнике, должна иметь сечение примерно 100 мм. Изделие должно располагаться максимально близко к полу с соблюдением требуемого наклона.

Чтобы найти участок подсоединения к канализационной сети, следует отмерить 25 см от центральной точки ниши, затем на горизонтальную область трубы установить косой отвод с 45-градусным углом.

Смотреть видео

Установка инсталяции GROHE и монтаж на неё подвесного унитаза

Смотрите это видео на YouTube

Закрепление рамы

Установка бачка унитаза отдельно не производится, т.к. он встроен в раму. Каркас инсталляции фиксируется в 4 точках: 2 в полу и 2 в стене на кронштейнах. Рекомендуется при монтаже постоянно проверять ровность расположения уровнем.

Важно, чтобы рама была закреплена по вертикали и горизонтали максимально ровно. Для регулировки вертикали используются ножки, а горизонтали – длина креплений к стене

Даже небольшое нарушение расположения приведет к поломке системы раньше положенного срока.

Для обеспечения надежности можно зацементировать ножки конструкции. В этом случае рекомендуется делать 20-сантиметровый слой стяжки. На расстоянии около 40 см от пола расположены отверстия для шпилек, на которые впоследствии будет установлена подвесная чаша. Требуется вставить шпильки в эти отверстия и закрепить крепежными элементами.

Подключение коммуникаций

Сначала требуется подключить канализацию. Это осуществляется посредством черного отвода, часто он входит в комплект с сантехникой. Один конец подсоединяется к канализационному патрубку, а другой – прикрепляется к раме.

В качестве водопроводных труб рекомендуется использовать изделия из полипропилена либо меди. Желательно при подключении обеспечить разъемное соединение.

Предпочтительным вариантом подключения холодной воды к резервуару является использование труб, однако можно применять и гибкие шланги. Стоит учитывать, что шланги обладают меньшим сроком эксплуатации. Обязательно следует протестировать коммуникации, чтобы убедиться в отсутствии протечек. Если герметичность нарушена, это следует исправить при помощи герметика.

Отделочные работы

Для отделки, как правило, используют гипсокартон, который устойчив к влаге. По схеме, входящей в набор, требуется разметить отверстия для монтажа, а затем аккуратно вырезать их.

Когда установка гипсокартонного листа завершена, на нем можно крепить отделочный материал. Наиболее популярным выбором является керамическая плитка для ванной комнаты.

Установка подвесной чаши

Инструкция:

1. Убедиться, что патрубок сливного резервуара и канализации выступает на 50 мм за стену.
2. На патрубки размещается прокладка.
3. Чаша вешается на шпильки, подключаются патрубки.
4. Устанавливаются прокладки из резины и пластиковые вставки.
5. Затягиваются крепежные гайки.
6. Если какие-либо участки прокладки выступают, их обрезают.

Стандартной высотой размещения чаши считается 40 см, однако размер регулируется в пределах 3 см.

Установка клавиши смыва

Последним этапом является монтаж кнопки смыва. Механическая модель устанавливается на штифты, а пневматическая – на трубки. Как правило, трудности при выполнении этой процедуры не возникают.

Установка инсталляции

Модели инсталляционных модулей могут отличаться, поэтому прежде чем начинать монтаж, внимательно изучите инструкцию к вашей модели. Приступайте к созданию разметки:

1. Нанесите осевую линию центра инсталляции.
2. Отметьте расстояние от рамы до стены, оно должно быть не менее 13 см.
3. Отметьте местоположение сливного бачка.
4. На полу поставьте метки в местах, где будут анкерные крепления. Лучше сделать это с примеркой рамы.

Разметка для крепления рамы

Перфоратором сделайте отверстия под крепежи и поставьте на место инсталляцию. Наживите раму на анкеры и отрегулируйте по высоте. Закрепите систему, используя уровень. Рама должна стоять жёстко и ровно.

Совет. Унитаз приобретайте совместно с модулем инсталляции, чтобы избежать при монтаже сюрпризов с несоответствием разъёмов подключения.

Подготовительные работы

В процессе подготовительных работ закупаются материалы и инструменты, делается разметка под инсталляцию и вырубается ниша в капитальной стене под блочную инсталляцию. Последняя операция не всегда выполняется. Часто бачок устанавливается на поверхность стены. Но в этом случае лучше покупать рамную конструкцию.

Необходимые материалы и инструменты

Установка инсталляции унитаза своими руками невозможна без покупки комплекта инсталляции, вспомогательных материалов, а также приобретения набора инструментов. Последняя позиция не является сложной. Поэтому часть инструментов или все из них можно найти дома, у знакомых или соседей. В крайнем случае, взять в аренду у специализированных фирм.

В комплекте инсталляции должны быть:

• рамная конструкция;
• пластиковый бачок;
• впускной клапан;
• фитинг;
• элементы крепежа для рамы и унитаза;
• панель управления сливом с кнопкой (специалисты всю панель называют кнопкой или клавишей);
• колено смыва;
• труба слива;
• заглушки на трубы — устанавливаются на время монтажа, чтобы внутрь не попал мусор;
• шумоизолирующая (амортизирующая) прокладка под унитаз;
• чаша навесного унитаза;
• стульчак;
• крышка унитаза.

Кроме этого, потребуются вспомогательные материалы:

• труба для подключения бачка к водопроводу;
• герметик на основе силикона для изоляции соединений труб смыва между собой, унитазом и канализационным стояком;
• льноволокно или фум-лента для изоляции резьбы на фитингах.

Из инструментов потребуются:

• перфоратор с победитовыми или алмазными сверлами для бетона или кирпича;
• молоток;
• набор гаечных ключей;

• разводной (газовый) ключ;
• нивелир;

• отвес;
• шуруповерт или отвертки;
• строительный нож;
• рулетка;
• строительный уголок;
• маркер или простой карандаш (для строителей);
• болгарка с отрезным кругом или ножовка по металлу.

Разметка стены под инсталляцию

Правильно поставить инсталляцию без предварительной разметки теоретически можно, практически же — очень сложно.

Поэтому необходимо вооружится рулеткой, карандашом, отвесом и длинной ровной рейкой, а лучше правилом и нанести на стену размеры для установки инсталляция для унитаза: вертикальную линию, которая будет служить осью для конструкции подвесного унитаза и точки крепления рамы. Здесь есть несколько вариантов установки, а, следовательно, и несколько вариантов определения осевой линии:

• В отдельном санузле устанавливается только унитаз. В этом случае вертикальная линия наносится строго по центру стены, около которой будет стоять инсталляция.
• Рядом с унитазом планируется установить биде. Тогда две оси, одна — для рамы унитаза, вторая — биде, должны поделить стену на три равные части. Это оптимальный вариант, но не единственный. При длинной стене пропорции могут быть нарушены при сохранении минимального расстояния между чашами унитаза и биде в 50 см.
• В совмещенном санузле вертикаль чертится по центру выбранного места. Но при этом нужно выполнить одно правило: от смежной стены рама инсталляции должна находиться минимум на расстоянии 13,5 мм. Тогда осевая линия расположится от боковой стены на расстоянии ½ ширины инсталляции +13,5 мм.

После нанесения вертикали определяется место расположения панели слива. Она должна находиться на высоте 1 м от финишной отделки пола: плитки, ламината, паркета или линолеума

Поэтому нужно принимать во внимание, на что устанавливаются ноги конструкции: на основание пола или стяжку. В первом случае следует учесть толщину стяжки, плиточного клея и кафеля, если пол керамический, во втором — только клея и плитки

Дальше операции проводятся в следующей последовательности:

• находится верх конструкции;
• через точку верха рамы отбивается горизонтальная линия, после чего на ней делаются отметки монтажной ширины инсталляции;
• через отмеченные точки вниз по стене опускаются строго вертикальные линии, после чего они продолжаются по полу перпендикулярно стене и параллельно друг другу на расстояние до 25 см от поверхности стены;
• на линиях на полу определяется место установки ножек. Расчет ведется следующим образом: к глубине конструкции добавляется 1,5 см для зазора между бачком и стеной и 3,5 см, если канализационная труба уложена вдоль стены. Приведенные цифры применяются при ровных стенах. Если плоскость стены завалена или имеется кривизна, вносятся поправки;
• точки на полу соединяются;
• проверяется перпендикулярность нарисованной линии по отношению к смежной стене. Если нет 90o, точки расположения ног корректируются. При этом у ног рамы станет разное расстояние до стены. Здесь нужно сохранить у ближайшей к стене ноги реальную глубину конструкции с добавлением 1,5 см.

Монтаж инсталляции и подвесного унитаза: пошаговая инструкция

Когда разобрались с разметкой и убедились в правильности всех линий, можно приступать к установке конструкции. Все советуем делать в строгой ниже приведенной последовательности, чтобы ничего не упустить.

• Сборка рамы. Сюда включают все детали, которые поставляют в разобранном виде в комплекте при покупке. Также выбирают выпускной канализационный патрубок, а далее осуществляют примерочную установку.
• Следующим шагом делают монтаж верхних упоров. На левой стойке рамы регулируют высоту по отметке 1 м. Тут же проводят крепление ножек с помощью комплектующих болтов и одновременно контролируют горизонт.
• Теперь выполняют разметку на стене для монтажа верхних упоров. На этом же этапе делают и схему под крепления нижних лапок конструкции для удерживания подвесного унитаза.
• С помощью перфоратора или ударной дрели просверливают отверстия в стенах для установки крепежных деталей. Сверло для этой цели выбирается в соответствии с размерами болта.
• В эти отверстия вбиваются полимерные дюбели, после чего проводят крепление непосредственно самой инсталляции. Затем проверяют идеальность уровня и при необходимости корректируют появившуюся погрешность.
• После того, как найдено правильное положение, конструкцию надежно фиксируют контргайкой. Дальше выполняют монтаж крепления, который будет удерживать патрубок канализационного выпуска.
• Теперь устанавливают канализационное колено и фиксируют его с помощью хомута. После монтируют арматуру, осуществляющую набор воды в смывной бочок. Теперь все подключают к водопроводу и к смывной запорной арматуре.

Подвешивание унитаза на внутреннюю инсталляцию к нему, размещенную в стенеИсточник santehnika-progress.ru

После того, как алгоритм этих действий проделан делают проверку работоспособности смывного бочка, для чего открывают водопровод и анализируют, как происходит слив воды через шланг, который еще не подключен к резервуару.

Установка подвесного унитаза.

Далее действия выстраиваются следующим образом:

• Перекрывают воду и к месту ввода устанавливают гибкий металлизированный шланг, который будет отвечать за набор воды.
• После устанавливают пластиковую заглушку на ревизионный резервуар, который может потребоваться в процессе эксплуатации.
• В итоге устанавливают шпильки, на которые в дальнейшем вешается подвесной унитаз. Теперь на время на них, как и на канализационный патрубок, установленный в инсталляции, крепят полимерные накладки.

Обращаем внимание, что также на данном этапе проводится и подключение электрического кабеля, но только для тех случаев, если помимо унитаза еще и предусмотрено биде

Обшивка конструкции и монтаж навесного унитаза

После того, как сборка металлического каркаса завершена, собраны и подключены все коммуникации, выполняется скрытие этой габаритной конструкции за фальшстеной или специальным коробом.

Унитаз и биде подвесного типа, подключенные к одной инсталляции в стенеИсточник axop.su

Его сооружают чаще из листов гипсокартона или ДСП, которые накручиваются на предварительно собранный каркас из металлопрофиля. После в листах обшивки вырезаются отверстия под коммуникации с помощью дрели с применением насадки в виде специальной коронки, а также отверстия для крепежных шпилек. Обязательно вырезается окно для установки панели с кнопками смыва.

Установка чаши унитаза и панели смыва

В этом разделе мы вспоминаем о прокладке, которую требуется установить. Инструкция строится на базе следующего алгоритма:

• отыскиваются все комплектующие, на раструбы устанавливаются резиновые манжеты;
• на фаянсовые патрубки унитаза монтируются пластиковые фитинги;
• следом выполняется разметка, где должна проходить плоскость задней стенки унитаза;
• после фитинги извлекаются из унитаза и вставляются в патрубки собранной инсталляции;
• совершается аналогичная кольцевая разметка, здесь же измеряется расстояние на вводном и выводном патрубках, в результате лишнее обрезается;
• в конце снимается фаска и накладывается по верх нее смазка и резинки;
• далее берется пенополиэтиленовую прокладку и в соответствии с разметкой, сделанной на ней производителем, надевается на шпильки и патрубки, выходящие из стены;
• унитаз вставляется в предварительно смазанные герметиком патрубки инсталляции и одновременно надевают на шпильки;
• придерживая унитаз за основание, выполняется завершающая фиксация с помощью гаек, которые тоже идут в комплекте.

В самом конце проводится монтаж панели с кнопками малого и большого слива.

Монтаж и установка инсталляции унитаза своими руками.

Инструкция по установке и подключению

Так установка конструкции производится следующим образом:

Пошаговая схема установки инсталяции

просверлить перфоратором в стене отверстия в отметках установки крепежных элементов. После вставить в отверстия дюбеля;
вмонтировать в дюбеля анкера либо кронштейны, на которые будет подвешиваться унитаз. Крепежные детали устанавливаются строго в определенной последовательности – она прописана в инструкции по монтажу инсталляции;
установить корпус инсталляции. Это делается при помощи болтов и специальных регулирующих гаек;
выставить инсталляцию на требуемом уровне. Горизонтальная часть корпуса выставляется при помощи ножек, которые впоследствии нужно будет зафиксировать в верном положении. Вертикальная часть конструкции подгоняется по резьбе анкера, которая после закрывается заглушкой;
подключить к инсталляции водопроводную трубу, которая служит для подачи воды в сливной бачок, а также произвести подключение канализации к инсталляции

Обратите внимание! Лучше всего использовать жесткие пластиковые трубы, потому как гибкие имеют небольшой ресурс, вскоре придут в негодность, делая актуальным вопрос вскрытия фальшстены;
установить трубу, соединяющую сливной бачок с самим унитазом;
установить в нижней части инсталляции металлическую пластину, закрепив ее на корпусе при помощи анкеров, вставляемых через горизонтальную планку конструкции в ранее подготовленные отверстия в стене;
закрепить пластину болтами и гайками;
проверить собранную конструкцию на прочность всех соединений;
установить фальшстену, закрывающую всю конструкцию и трубы;
подсоединить к унитазу крепежные элементы, прилагающиеся в комплекте с инсталляцией;
закрепить унитаз на креплениях в фальшпанели. При выполнении этой работы на пол лучше уложить мягкую подложку

После монтажа ее можно убрать. Если унитаз подвесной, то его установка должна производиться на уровне 40-42 см от пола;
подсоединить к унитазу канализационную трубу. Она должна находиться на расстоянии 22-23 см от пола;
установить сливной бачок и кнопку слива;
подключить водопровод.

Важно соблюдать угол наклона от унитаза

Важно! При установке инсталляции и подвесного унитаза следует учитывать тот факт,

что нужно знать уклон канализации и подключения инсталляции проводить в соответствии с этим требованием: уклон должен составлять ровно 45 градусов.

Только в таком случае сантехника будет функционировать исправно, и вам не придется переделывать работу.

При этом, сначала к подготовленной нише доводится канализационная труба сечением 100 мм с уклоном в сторону канализационной системы, равным 5 см на метр изделия.

Конец горизонтальной трубы должен находиться в 25 см от центра ниши.

Только теперь можно монтировать на конец трубы специальный отвод, имеющий уклон 45 градусов.

Не забывайте проверять уровень инсталяции при монтаже

Также следует помнить, что на всех этапах монтажа нужно проверять уровень инсталляции, чтобы избежать нежелательных перекосов, устранить их своевременно.

Подключение коммуникаций

Сама установка бачка на инсталляцию выполняется согласно инструкции производителя. Схемы крепления могут быть разными; инструкция обычно снабжена подробными иллюстрациями, наглядно демонстрирующими процесс монтажа.

Несколько общих советов, однако, можно дать и здесь.

• Все соединения канализации, помимо резиновых уплотнителей, герметизируются дополнительно силиконовым герметиком для канализационных труб. Резина со временем может рассохнуться, при этом добраться до источника течи будет нелегко.
• Лучшая подмотка для резьбовых соединений – сантехнический лен, пропитанный краской. Лен в чистом виде на холодной воде сгниет за несколько лет, а лента ФУМ дает течь при самом незначительном обратном ходе резьбы.

Достаточно намотать лен по ходу резьбы и нанести сверху немного краски.

• Ни в коем случае не монтируйте подводку внатяжку. Сезонные колебания температуры холодной воды вызовут некоторое тепловое расширение трубы; излишек трубы, оставленный за фальшстеной, компенсирует их.
• Многие бачки позволяют подвести холодную воду и снизу, и сбоку. При прочих равных боковой монтаж предпочтительнее: в этом случае вы избавитесь от одного потенциального места течи. Заливной клапан будет прикручен к стенке бачка выше уровня воды.

Обшивка конструкции и монтаж навесного унитаза

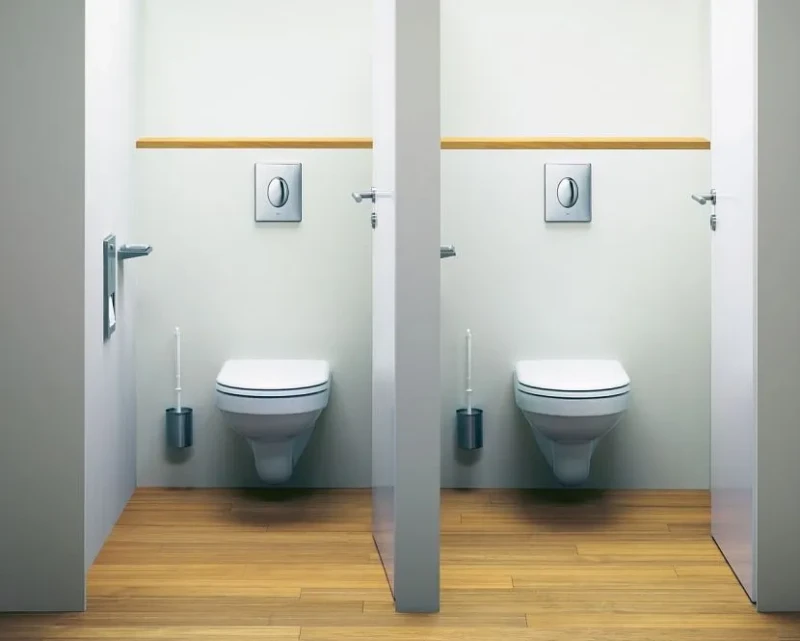

После того, как сборка металлического каркаса завершена, собраны и подключены все коммуникации, выполняется скрытие этой габаритной конструкции за фальшстеной или специальным коробом.

Унитаз и биде подвесного типа, подключенные к одной инсталляции в стенеИсточник axop.su

Его сооружают чаще из листов гипсокартона или ДСП, которые накручиваются на предварительно собранный каркас из металлопрофиля. После в листах обшивки вырезаются отверстия под коммуникации с помощью дрели с применением насадки в виде специальной коронки, а также отверстия для крепежных шпилек. Обязательно вырезается окно для установки панели с кнопками смыва.

Критерии выбора инсталляции

Выбирая, какую инсталляцию приобрести, нужно обратить внимание на ее качество. Конструкция убирается в короб, поэтому в случае протечки, неисправность обнаружится не сразу, а для ее устранения придется заново выполнять отделку туалета

Качество определяется толщиной металла, пластика, внешним видом сварных швов. Кроме того, учитывают:

1. Совместимость с моделью унитаза. Установочные отверстия не всегда совпадают, если инсталляция и унитаз изготовлены разными производителями. Могут быть различия даже у моделей, относящихся к разным линейкам, одной и той же фирмы.
2. Комплектацию. В комплекте иногда отсутствуют крепежные элементы, звукоизоляционная прокладка, кнопки слива – их нужно покупать отдельно. В то же время другая фирма может предлагать не только эти элементы, но и сам унитаз.
3. Кнопки слива. Покупатель вправе выбрать обычную клавишу слива «старт/стоп», двухрежимные кнопки или сенсорные.
4. Производитель. Ведущие фирмы дают 5–10 лет гарантии на инсталляции, причем не только на раму, но и на все комплектующие, поэтому в их качестве можно быть уверенным.

Это самые общие условия выбора инсталляции, в каждом конкретном случае обязательно нужно учитывать рекомендации производителя.
