Планируем заранее размеры инсталляции для унитаза

Полезные советы

Устанавливая инсталляцию своими руками, следует учитывать некоторые нюансы.

Специалисты советуют:

• если унитаз планируется установить вдали от капитальной стены, для монтажа подойдет только рамная инсталляция;
• под кнопкой сливного механизма необходимо оставить отверстие для возможных ремонтных работ;
• местонахождение кнопки слива можно расположить между плитками;

• следует знать, что панель управления смывом одного бренда подходит только к моделям этой фирмы, к инсталляциям других брендов не подойдет;
• для устойчивости унитаза, следует аккуратно, чтобы не сорвать тонкую резьбу, подтянуть болты;
• лучше поставить модуль с системой экономии, способной уменьшить уровень воды. Такое устройство предусматривает наличие двух кнопок: для полного и ограниченного слива;
• чтобы вода не застаивалась в унитазе, слив осуществляется под углом 45 градусов.

Процесс установки инсталляции Grohe для подвесного унитаза смотрите в следующем видео.

Подробно описана установка инсталляции Grohe в прилагающейся к каждому комплекту инструкции. Однако существуют нюансы подготовки поверхности, выбора инструмента. В процессе монтажа часто возникают проблемы, рассмотренные в данном пособии.

Что такое система инсталляции для унитаза?

В данной статье мы рассмотрим, что же такое инсталляционная система для подвесного унитаза. Итак, система инсталляции для унитаза — это специальная конструкция, состоящая из металлической рамы, которая обеспечивает надежность крепления всех подвесных элементов. Она скрывает имеющиеся коммуникационные системы, а также при ее установке визуально увеличивается пространство помещения. Состоит данная система из таких деталей:

• Основным ее элементом является жесткая рама, изготовленная из стали, оборудована штангами, которые выдвигаются для регулирования высоты и крепления к фундаменту или пола.
• Плоский пластиковый бачок для слива установлен на верху рамы и изолированный стирополом, который не дает возможности образовываться конденсату.
• Бачок с лицевой стороны имеет вырез, предназначенный для кнопочной системы слива, а также для ремонта и обслуживания сливного бачка. Подключение системы слива к водопроводу проходит через отверстия для переходника, которые могут быть устроены сбоку бачка или сверху.
• На бачке имеется: вентиль перекрытия воды, гибкая подводка, которая соединяет поплавковый кран, система дозировки слива, защитное устройство от перелива воды.
• Бачок имеет отвод, через который происходит сливание воды в период смыва.

Инсталляции для унитаза применяют для:

• несущих стен;
• простенков или легких стен;
• обмуровки;
• оштукатуривания.

Setting up the frame

1 — Assemble the vertical upright bars and horizontal support bars on to the frame and tighten them together.

2 — Slide the 2 fixing mounts onto the sides of the cistern making sure they are fitted securely.

3 — Place the vertical flush pipe on to the underside of the cistern

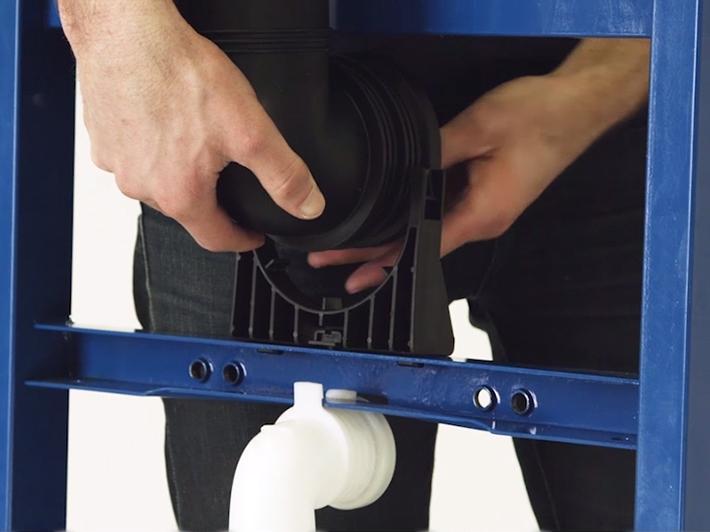

4 — Secure the cistern in to the frame. First place the elbow of the flush pipe on the frame, and then press down on the cistern to clip it into place.

5 — Use a 10 mm ratchet wrench to attach the fixing mounts on the frame.

6 — Insert and clip the feet onto the lower part of the frame.

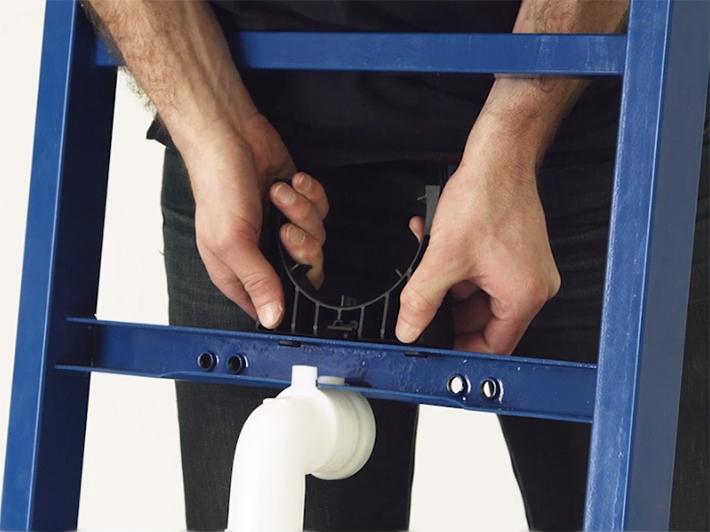

7 — Install the clamp for the 90 degree waste pipe elbow onto the frame.

Как правильно осуществить предварительную разметку

Перед началом установки инсталляции унитаза своими руками необходимо сделать предварительную разметку на стене и на полу.

Вначале определяют вертикаль, которая должна совпадать с осью рамы. Есть три варианта:

1. Отдельный санузел без умывальника и биде. В этом случае вертикаль проходит по центру стены на которой или возле которой устанавливают инсталляцию.
2. Санузел с унитазом и биде. Обе инсталляции выставляют в линию. А вертикальные оси для каждой рамы должны проходить так, чтобы они попадали на центр выбранного места с учетом эргономики санузла. В стандартных условиях обе оси должны «делить» стену на три равных части.
3. Совмещенный санузел. Вертикаль на стене должна проходить через геометрический центр выбранного места.

Следующий шаг — отметка на вертикале центра клавиши слива. Для блочной системы — это единственный ориентир, и она обычно находится на высоте 1 м над уровнем чистового пола. Поэтому надо учитывать толщину:

• выравнивающей стяжки;
• теплых полов с утеплителем и своей стяжкой (если они предусмотрены);
• слоя финишной отделки (плиточного клея плюс плитки).

У рамочной инсталляции стандартной высоты этот размер (1 м) прописан в схеме, а она короткая, то ориентируются по монтажной высоте конкретной модели.

Дальнейшую разметку проводят следующим образом:

1. По центру клавиши или верха рамы отбивают по уровню горизонтальную линию и на ней отмечают монтажную ширину.
2. От этих точек отбивают вертикали вниз. Продолжают их на полу параллельно друг другу и перпендикулярно плоскости стены.
3. Отмечают на каждой линии расстояние больше указанной в паспорте монтажной глубины. Реальный размер должен еще учитывать зазор от бачка до стены 1.5 см, способ прокладки канализационной трубы и ее максимальный внешний диаметр в местах сочленения. Так при монтажной глубине 12 см минимальное расстояние от стены до лицевой поверхности инсталляции равно 13.5 см — если труба «уходит» под перекрытие, 15.5 см — если канализационная труба проходит вдоль стены. И это без учета неровностей.
4. Соединяют отметки — это будет линия, вдоль которой расположены места крепления ножек к полу.
5. Проверяют перпендикулярность этой линии относительно боковой стены. При необходимости корректируют ее, следя за тем, чтобы наименьшее расстояние до стены было не меньше реальной глубины.

Разметка на стене под блочную инсталляцию проходит гораздо проще, и заключается только в нанесении точек крепления к стене. В соответствии со схемой и ориентируясь на рекомендованную высоту кнопки смыва, от вертикальной оси с каждой стороны отбивают по параллельной линии на расстоянии, равном половине монтажной ширины. И на этих линиях отмечают точки крепления рамы к капитальной стене.

Установка

Инсталляция монтируется до того, как на стены и пол кладется кафель. Как установить унитаз с инсталляцией?

Уникальное высокоэффективное средство, для прочистки канализационных труб, устраняющее любые засоры. Средство представляет собой концентрированную смесь ферментов, которые легко расщепляют и перерабатывают скопления жира и любые отложения органического происхождения. Одной упаковки Saniclean хватит на целый год! Узнать подробнее…

Основные операции

1. Разметьте отверстия под раму. Не забудьте про расстояние от пола и про использование уровня.
2. Засверлите отверстия, посадите на место дюбели и смонтируйте на место раму. Как вариант — закрепите ее с помощью анкерных болтов. Этот вариант еще надежнее.
3. Подключите бачок к водопроводу. Большая часть бачков подключается к воде как снизу, так и сбоку; каким способом подключите его вы — вопрос исключительно вашего удобства.

1. Подключите выпуск инсталляции к канализационной трубе. Большая часть комплектов делает возможным использование труб диаметром 90 и 110 миллиметров без дополнительных переходников. Идеальный вариант — если будущий унитаз будет иметь свою врезку в стояк. Тогда канализационная труба, ведущая от него, как минимум не будет зарастать жиром с тарелок, неизбежным в кухонной канализации. При несовпадении отверстий использование гофры возможно, но нежелательно: она все же менее прочна и долговечна, чем труба.
2. Теперь можно зашивать инсталляцию. Материалом может послужить влагостойкий гипсокартонный лист толщиной не менее 10 миллиметров. Лучше крепить его не к раме (металл слишком толст), а к пущенному по ее краю профилю для гипсокартона.

   Соответственно, придется оставить небольшой напуск при резке листов. Кстати, к примеру, установка инсталляции для унитаза grohe облегчена тем, что картон упаковки содержит шаблон рамы. Его можно вырезать и использовать при разметке гипсокартона.

1. Прежде, чем класть на гипсокартон кафель, поставьте на место будущей кнопки слива специальную заглушку и манжету. Заглушка защитит арматуру от строительного мусора; а манжета будет обрезана по месту при установке кнопки, в точности по краю плитки.
2. Установка унитаза на инсталляцию рекомендуется не раньше чем через полторы недели после укладки плитки. Она сводится к точной подгонке по размеру патрубков системы слива унитаза и канализации. Затем ставим на место прокладку между унитазом и кафелем либо наносим силикон на соответствующие поверхности, садим унитаз на шпильки и затягиваем гайки. Сливаем воду и проверяем герметичность соединений.
3. Подключаем кнопку слива. Если она связана с арматурой бачка рычагами (пластиковыми штырьками с резьбой) — очень тщательно отмеряйте их прежде, чем обрезать. В идеале кнопка слива должна иметь очень небольшой свободный ход и нажиматься без усилий.

Полезные советы

• Возможный ремонт и обслуживание бачка и коммуникаций сильно облегчится, если ниже кнопки слива предусмотреть технологический люк.
• При выборе арматуры бачка и кнопки слива стоит отдать предпочтение тем, которые снабжены системой экономии воды. Это либо две раздельные кнопки для использования всей воды в бачке и половины объема, либо кнопка «старт/стоп».

Такая система слива ощутимо экономит воду

• Кнопку слива лучше расположить либо по центру плитки, либо непосредственно на шве между плитками. Плитка кладется по направлению от кнопки к краям.
• Наконец, если после чтения статьи у вас остались вопросы относительно того, как происходит установка унитаза с инсталляцией — видео-уроки в интернете помогут вам. Опытные сантехники часто проводят мастер-классы, в том числе и по установке сантехнического оборудования.

Если для вас все еще кажется сложной установка инсталляции для унитаза — видео- и фотоматериалы легко найти в интернете

Способы ремонта инсталляции

Вместе с покупкой инсталляции для унитаза желательно сразу же покупать запасной ремонтный набор. Он может понадобиться через 10−12 лет или уже спустя 3−4 года от начала использования системы. Чтобы не бегать и не искать запасные части, нужно всегда их иметь в кладовке/на полке с инструментами.

Поиск проблемы внутри сливного бачка

От того, что именно сломалось, будет зависеть объем ремонтных работ. Наиболее распространенные проблемы, встречающиеся по вине арматуры:

1. Вода продолжает бежать после завершения смыва. Причиной может быть случайное попадание в сливной бачок инородных предметов — волос, картона, кусков строительного мусора и прочих включений. Решение вопроса — достать наливной и сливной механизмы и устранить проблему;
2. Медленно выходит вода из бачка после нажатия клавиши смыва. Возможна поломка гармошки подъема сливного механизма. Выход — заменить механизм слива;
3. В бачок не набирается вода — возможны проблемы с поплавком. Он может соскочить с крепления. Решение — разобрать систему и поставить на место поплавок;
4. Клапан не до конца перекрывает воду — поменять мембрану или заменить прокладку.

Выходит, что в большинстве случаев нужно заглянуть внутрь сливного бачка, не доставая его из стены. Сделать это будет под силу домашнему умельцу, заручившись инструкцией по демонтажу арматуры.

Восстановление работы кнопки смыва

Кнопка смыва крепится на специальную рамку и подсоединяется к системе с помощью рычагов и тросов. Они бывают пневматические и механические

Важно чтобы устройства были надежными и качественными для длительной службы

В продаже можно увидеть различные модели кнопок — с подсветкой, с двумя и с одной клавишей. Они отличаются размером, цветом, формой и материалом, из которого изготовлены. Но некоторые варианты могут быть универсальными — подходить к инсталляциям различных производителей.

Если плохо работает кнопка смыва, то нужно ее снять и посмотреть в ревизионное окно инсталляции. Возможно, что воздушный шланг, подводящийся к инсталляции через пневмокнопку, неплотно прилегает. Или сломалась сама кнопка.

Решение вопроса зависит от ситуации — регулировка шланга или покупка новой кнопки. Часто в инструкции к конкретной модели производитель не только описывает процесс установки, но и указывает, какие именно кнопки подходят.

Методы обнаружения поломки

Когда предстоит отыскать поломку внутри инсталляции, то вовсе необязательно ломать стену. Достать механизм сливного бачка можно через ревизионное окно. Разберем подробнее, как это сделать на примере инсталляции Geberit.

Сначала нужно снять декоративную накладку с кнопкой смыва, нажав вниз и потянув ее на себя. Затем предстоит снять рамку, на которую крепится клавиша.

Для этого нужно открутить винты, вытащить пластиковые фиксаторы-толкатели. Затем способом, зависящим от модели и производителя сантехники, предстоит снять перегородку, нажав на ее фиксаторы. На этой перегородке может быть нанесена схема демонтажа арматуры сливного бачка, которой пользуются, чтобы прочистить клапаны и проверить прокладки-уплотнители.

Важный шаг — перекрыть воду, подающуюся в сливной бачок. В противном случае можно своими действиями устроит самую настоящую катастрофу локального масштаба — затопить не только свой санузел, но еще и соседей снизу.

Подвесной унитаз, как и его брат компакт, тоже может сломаться или начать подтекать. Такая ситуация вовсе не признак грядущих дорогостоящих ремонтных работ с крушением стен в санузле — ремонт инсталляции для унитаза может обойтись малой кровью. Причем всегда можно попытаться ликвидировать проблему своими руками.

Мы предлагаем ознакомиться с доступными самостоятельным мастерам методами устранения неисправностей подвесного унитаза. У нас перечислены основные причины поломок и «симптомы», указывающие на их возникновение

Внимание уделено как самой сантехнике, установленной на опорную раму, так и арматуре смывного бачка

Подробно описанную диагностику и скрупулезно изложенные способы восстановления работоспособности сантехнических устройств мы дополнили наглядными иллюстрациями и видео-руководствами.

Установка инсталляции подвесного унитаза | Чудо Ванна

Если возникла необходимость в монтаже подвесного унитаза, биде, раковины или писсуара, то установить такой сантехнический прибор, просто прикрутив его анкерами к стене, не получится. Здесь необходим целый комплекс мероприятий, предшествующий непосредственному навешиванию прибора. В первую очередь, это установка инсталляции, подвод воды и канализации, скрытие всех коммуникаций, отделка и потом уже непосредственно монтаж прибора.

В этой статье мы подробно рассмотрим пошаговый процесс монтажа инсталляции для унитаза. Этот этап работ является фундаментом надежности и функциональности в дальнейшей эксплуатации устанавливаемого прибора, поэтому отнестись к нему необходимо с должной ответственностью.

Каждый сантехник, да и не только он, с уверенностью может сказать, что производить какие-либо работы легче и удобнее на объекте, находящемся в процессе строительства, а не вписывать свою работу в уже готовый интерьер. Это касается и установки подвесного сантехнического прибора, но совсем не значит, что невозможно произвести замену старого обычного унитаза или биде на новый, подвесной. Все реально — и не требует каких-либо радикальных изменений в планировке санузла или замене коммуникаций.

Как установить инсталляцию для подвесного унитаза?

Выбор места

Перед началом установки инсталляции необходимо в первую очередь определиться с местом установки подвесного оборудования (к примеру, унитаза). Это место должно не только нравиться владельцу жилья, но и располагаться в месте, к которому можно без проблем подвести холодную воду и канализацию. Удобнее всего устанавливать подвесной унитаз (соответственно, и инсталляцию под него) на месте старого унитаза — это поможет избежать наличия лишних коробов прохождения канализации.

Необходимые инструменты

Карандаш или маркер

Измерительная рулетка

Перфоратор со сверлом по бетону соответствующего для поставляемого в комплекте крепежа диаметра (как правило, 10мм.)

Ключи накидные и рожковые соответствующего крепежу диаметра (зачастую — 13 мм.)

Пошаговая инструкция по установке инсталляции унитаза

Прежде всего, на стену и пол необходимо нанести всю необходимую разметку, которая понадобиться в процессе монтажа. В первую очередь, это нанесение на стену центральной оси прибора и расстояние выноса инсталляции от стены (зависит от способа подвода трубы канализации – но не менее 135 мм.) Второе – это разметка уровня сливного бочка, в большинстве случаев это 1 м. от уровня чистого пола. И третье – это разметка отверстий для крепежных элементов инсталляции, на стене и полу.

После выполнения всей необходимой разметки выполняются работы по бурению отверстий под дюбеля, необходимые для прочного крепления инсталляции к стене и полу. Независимо от того, какой вид инсталляции монтируется (обычная или усиленная), во всех случаях присутствует и вертикальная, и горизонтальная система крепления.

После того, как отверстия были пробурены и в них вставлены дюбеля, производится монтаж анкеров, для крепления корпуса инсталляции к вертикальной плоскости

Очень важно четко придерживаться всей последовательности установки элементов анкера, чтобы в будущем не возникли трудности с регулировкой вертикального уровня

Следующим шагом является установка корпуса инсталляции для унитаза на штатное место и его фиксация с помощью винтов и регулирующих гаек.

Далее следует самый ответственный момент – это выставление корпуса в уровне, как вертикальном, так и горизонтальном. Горизонтальный уровень регулируется с помощью ослабления колодцевой конструкции ножек инсталляции, их регулирования в заданной высоте и горизонтальном уровне и фиксацией в финишном положении. Вертикальный уровень достигается путем регулирования по резьбе стенового анкера и фиксацией специальной заглушки.

После того, как все работы по установке корпуса инсталляции в уровне и на заданной высоте были выполнены, следует приступить к подводу коммуникаций и их креплению. Для канализационной трубы и трубы из сливного бочка в корпусе инсталляции предусмотрены специальные пластиковые хомуты, которые жестко фиксируют трубы в нужном положении.

Окончательным этапом работ по установке инсталляции для подвесных сантехнических приборов, таких как унитазы и биде, является проверка качества затяжки всех элементов крепления, проверки соответствия размерностей с устанавливаемым прибором, и соответчик монтируемой инсталляции горизонтальному и вертикальному уровням.

Такая бдительность необходима для безпроблемного выполнения следующих этапов работ, связанных с монтажом подвесного сантехнического оборудования и его дальнейшей правильной эксплуатации.

Обзор устройства и неполадок

Прежде чем начинать ремонт инсталляции унитаза, ознакомьтесь с устройством, принципом действия. Рама из стальных профилей прямоугольного сечения служит основанием для настенной чаши, спускного и канализационного патрубков, пластмассового резервуара с арматурой, системы управления смывом.

Внутри емкости закреплены заливной (впускной, наливной), сливной (донный) клапан, обслуживаемые через техническое окно, закрытое монтажным коробом, стыкуемым с выведенной наружу панелью управления. Слив воды инициируется механической или пневматической кнопкой, расположенной на панели.

Приведем возможные неисправности инсталляции по функциональным признакам:

• Проблемы с рамой: перекосы, подвижки возникают из-за неправильной установки, сборки каркаса; использования дешевых профилей малой несущей способности.
• Протечки по соединениям впускной, выпускной гарнитуры унитаза. Появляются из-за монтажных ошибок, деформации каркаса, старения, дефектов уплотнений.
• Трещины, сколы чаши – последствия «криворукой» сборки, случайных ударов в ходе эксплуатации. В домашних условиях надежно склеить разбитое – не получится, не говоря об эстетике.
• Поломка механизма микролифта крышки. Закрепляя сидение, тщательно настройте равномерное прилегание к чаше, после чего затяните гайки. Типовая поломка – лопнувшая пружина. Трудность заключается в точном подборе аналога, ошибка чревата резко падающей или «зависающей» крышкой.
• Отказы узлов сливного бачка – наиболее распространенные случаи.

Positioning the unit and marking

1 — Using your Spirit level, draw a vertical line that crosses the center of your waste pipe. Measuring from the floor, for a standard bowl placement at 400 mm from the floor, draw a mark A at 1 m and a mark B at 1.08 m. If necessary, adjust your measurements to match your own desired bowl placement.

2 — On your mark B, draw the holes for the wall brackets 235 mm to the left and to the right of the center of your evacuation.

3 — Complete the assembly by fitting the 90 degree waste pipe elbow in to the clamp.

4 — Put the unit into place and check the position with respect to the water supply and waste pipe. Maneuver the 90 degree waste pipe elbow according to your installation (horizontally or vertically). If necessary, adapt the connection using PVC piping.

5 — Make sure that the unit is at least 230 mm from the wall, then mark the locations of the holes for the unit’s foot brackets.

Как выполнить монтаж инсталляции под унитаз фирмы Grohe

Установка рамки

В данный момент ведем монтаж инсталляции под будущий унитаз. Первым делом определяемся с местом, где у нас будет стоять сам унитаз. Ставим рамку, делаем под крепления отметочки. В комплектации у нас идут десятые дюбеля вместе с крепежными болтами. Убираем рамку, сверлим отверстия десятым буром, вставляем дюбеля и закручиваем крепеж. Закрутили, зафиксировали все.

Следующим этапом у нас идет поднятие этой рамки на нужную высоту. В инструкции указано, что все размеры берутся от чистового пола, то есть от будущей плитки. Если, как у нас, нету плитки, значит эта отметка метровая, которая имеется на самой рамке, поднимается на 15 мм под будущую плитку с клеем.

Когда у нас будет плитка с клеем, как раз рамка будет в метре от пола. Если нет даже стяжки, то нужно при измерении учесть также и ее.

Теперь, когда мы зафиксировали ножки, поднимаем рамку на нужную высоту. По бокам у нас имеются два крепежа, при помощи которых регулируем высоту рамки. После того, как приподняли на нужную высоту, выставляем горизонт.

Затем зафиксировали с обеих сторон. Теперь у нас рамка стоит жестко, она прижата к полу. Остается последний момент  — это просверлить отверстие и закрепиться к стене.

Вот такие вот шпильки интересные в комплектации ставятся в такое положение, когда скоба вниз смотрит. Как только закрутили шпильку, зажимаем этой скобой, и она у нас становится жестко. Затем при помощи крестовой отвертки мы можем либо прижаться к стене еще больше, либо отдалиться от нее.

Затем мы выставляем вертикаль.

Фиксируем и закручиваем все гайки.

Также на крепеже, где у нас шпилька заканчивается, мы зажимаем пластмассовой скобой, которая идет в комплекте.

То же самое делаем с другой стороны.

Установка канализации, подвода воды и коробки для кнопки

Следующий этап — это подводка канализации. Учитываем все уклоны.

В комплектации у нас идет такое вот колено заводское. Мы его не стали отрезать — как оно есть, так его и пустили.

При желании его можно уменьшить еще на 11 см. Мы здесь ушли на отвод под углом 30 градусов. Подсоединили канализацию, выдержали уклончик, и теперь все готово.

Теперь можно сказать о подводке воды. Подводка воды у нас выполнена трубой Rehau Stabil.

Она хороша тем, что мы можем ее согнуть под нужный угол.

Вот также сам механизм, который через переходной уголок подсоединяется к трубе. Все это идет в комплектации.

Здесь соединение мы должны сделать максимально надежно, так как это место у нас будет закрыто и доступ к нему будет ограничен.

Далее гибким шлангом мы подключаем вход и выход.

У нас здесь механизм пневмо. Может быть просто механика.

Следующим этапом у нас идет установка вот такой коробки под кнопку.

Для установки мы ее вставляем в специальное крепление и фиксируем.

Обшивка гипсокартоном

Следующим этапом, так как мы не только ставим инсталляцию, а занимаемся еще и отделкой, у нас будет установка гипсокартона. Нам пришлось это все демонтировать один раз. Мы сделали отметки на стене по всему периметру рамки и после демонтажа рамки обшили все это металлом. Мы обшили 50-м профилем, так как ножки рамки идеально в него становятся.

Дальше по металлу мы будем обшивать гипсокартоном. У нас уже есть заготовочка такая.

Ставим ее на место. Чтобы быстро вырезать необходимые отверстия из листа гипсокартона, у нас в комплектации идет шаблончик. Прикладываем к рамке.

Это у нас один листик. По инструкции полагается обшивать двумя листами 12,5 из водостойкого картона.

Когда картон у нас будет зашит, можно будет звать плиточника. Когда он положит плиточку, необходимо будет отрезать вровень с ней наш коробок для кнопки. Дальше берем нашу кнопочку, на ней есть механизм крепления, два отверстия.

Все это поставим, когда уже будет готовая плитка.

Сам процесс изоляции занял бы у нас много времени. Мы несколько раз рамку снимали ставили, потому что начали монтировать еще до стяжки.

Должен еще сказать, что кроме того, чтобы зашивать профилем, можно использовать готовые изделия и полностью установить перегородку из металла. До зашивки картона также лучше перепроверить все зафиксированные соединения, посмотреть крепежи снизу, и тогда уже можно зашивать картоном. Ничего сложного — все есть в инструкции, все показано, главное не спешить.
