Устройство простой системы с бочкой
Для сборки самой легкой схемы потребуется комплект для установки водостоков, фильтр, готовый бак для воды, короткий шланг и крепежная арматура.
Результатом трудов станет простейшая система сбора воды с наклонной крыши с большим пластиковым резервуаром в качестве накопительной емкости
Пластиковые желоба, лотки и трубы необходимого размера приобретаем в строительном магазине. Если не устраивает пластик, используем детали из оцинкованной стали, самодельные или заводского изготовления.
Собираем водосточную систему в следующем порядке:
- с помощью специальных скоб или крюков закрепляем по краю крыши желоба;
- на углу, в удобном для установки резервуара месте, подвешиваем водосточную трубу;
- соединяем основные элементы приемной воронкой;
- герметизируем швы и стыки.
При монтаже водостоков следим, чтобы был небольшой наклон в сторону трубы (2-3 см на 1 м). Размеры труб и желобов зависят от площади крыши. Например, диаметра 80 мм достаточно для оборудования ската 25-30 м².
Собирая угловую трубу, к которой будет присоединен резервуар, не забываем вставить фильтр. Таким же фильтром для задержки мусора и песка можно оснастить воронку.
Далее нам потребуется вынуть из трубы небольшой фрагмент, а на его место вставить компактный коллектор, перенаправляющий воду в резервуар.
Маркером наносим разметку, определяя высоту установки водоотвода на уровне верхней части емкости.
Берем ножовку по металлу или пластику (в зависимости от материала трубы) и аккуратно вырезаем участок, соответствующий по размерам вставной детали
Вынимаем отпиленный участок и на его место вставляем коллектор.
Коллектор сборный, состоит из двух частей: верхний элемент нанизываем на кромку трубы, находящуюся сверху, нижний – на отрезок снизу
Герметично закручиваем водоприемник, затем к нему присоединяем шланг. Это сделать несложно, если заранее установить штуцер. Под крышкой резервуара вырезаем отверстие подходящего диаметра, второй конец шланга вставляем в него.
Участок для установки резервуара засыпают гравием, сверху делают подставку из керамических блоков или кирпичей.
Сборка фабричных моделей хороша тем, что все необходимые детали и даже часть инструментов идут в комплекте с емкостью.
Из каких материалов может быть изготовлен пескоуловитель для ливневой канализации
Главным образом, для изготовления песколовушек применяют бетон (полимерный бетон) и пластик. Бетонные уловители прочны и могут прослужить довольно долго. Однако их весьма немалая масса не позволяет рекомендовать бетонный пескоуловитель для ливневой канализации для использования в частных землевладениях. В большинстве случаев, бетонные или полимербетонные сооружения возводят на крупных промышленных объектах, на аэродромах и т.д.
Для обустройства ливневой канализации частного дома рекомендуется остановить свой выбор на пескоуловителе изготовленном из пластика, так как он лёгкий и, в отличии от тяжеловесного бетонного пескоуловителя, может быть вмонтирован самостоятельно без привлечения спецтехники.
Создание своей системы сбора дождевой воды
Одно из главных достоинств использования собственного водохранилища – минимальные денежные вложения на старте и нулевые финансовые затраты во время эксплуатации. Достаточно закупить трубы, соединительные элементы, крепежи, герметики и емкость.

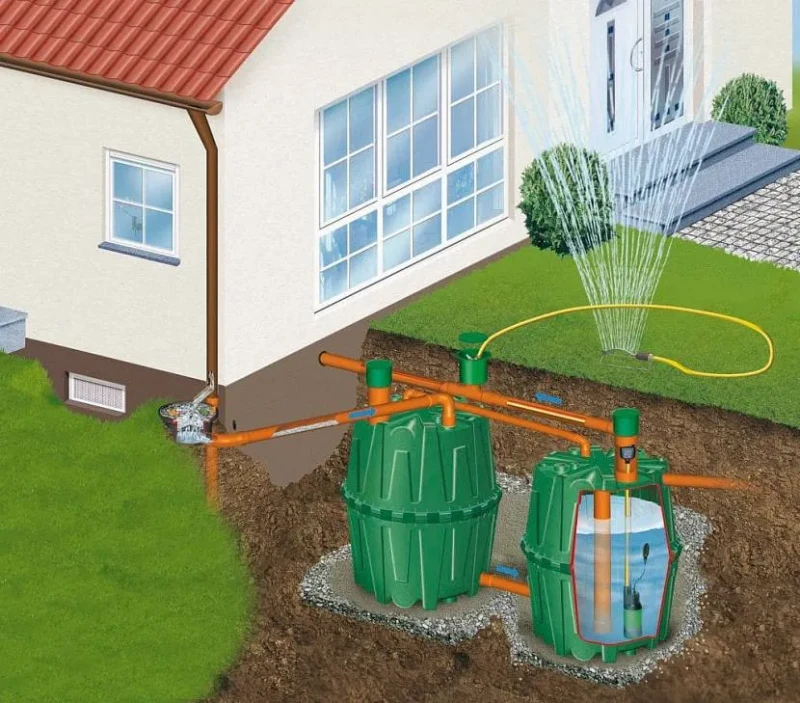

Принцип действия системы двойной фильтрации:
- Из сточной трубы вода проходит через внешний фильтр, установленный в первом баке.
- Очищенная вода перетекает по трубе во второй бак, проходя фильтрацию и там.
- Через погружной насос, чистая вода попадает в шланг и на грядки (водопроводную трубу, а потом на точки потребления в доме).
К патрубку накопительной емкости, в месте соединения с водосточной трубой, можно крепить универсальный фильтр (ПОТ-фильтр).
Правильная кровля
Конфигурация конструкции крыши влияет на проектирование точки водосбора. А тип кровельного материала – на качество воды. Сразу исключаем плоские кровли по двум причинам:
- Отсутствие естественного стока.
- Застаивающиеся лужицы – рассадник бактерий.
Идеальным вариантом будут односкатные, двух, трех, четырехскатные крыши. Чем больший и крутой склон имеет конструкция, тем быстрее по ее поверхности будет стекать вода.
Двухскатная крыша сарая служит отличным местом сбора дождевой водыИсточник forum-wec.com
Безвредный кровельный материал:
- глиняная черепица;
- оцинкованные листы;
- пластик (желобов и водосточных труб);
- битум (обладает относительной безопасностью).
Особенности установки водосборников
Несколько типов монтажа водонакопительной емкости – на земле под кровельными водостоками, в подвале дома, пристройки, подсобки, закопанный в землю вдали от жилого дома. Для последнего варианта берут емкости побольше – от 2 до 3 тысяч литров.
Помещение резервуара в землю:
- Копают котлован размером больше емкости.
- Днище ямы засыпают подушкой из песка – толщиной 20 см.
- Заливают платформу из бетона с вмонтированными металлическими петлями. Но можно положить уже готовую ж/б плиту.
- Очищают поверхность от колотого строительного мусора, камешков.
- Устанавливают емкость.
- При помощи тросов резервуар крепят к бетонной плите. Это необходимо для того, чтобы он не «всплыл».
- Подключают к баку трубы (стоковые, водопроводные), насос, датчик контроля над уровнем воды.
- Все остальное пространство в яме засыпают и утрамбовывают песком.
- Горловина емкости остается над землей. Ее нужно закрыть крышкой.
Установка накопительных емкостей в землю воды с крыши и первичной фильтрациейИсточник bio7active.com
Подходящий материал резервуара для хранения воды:
- пластик;
- литой бетон (ж/б);
- жесткий полиэтилен;
- оцинкованный металл.
Самый выгодный вариант монтажа – наземный. Здесь не придется рыть котлован под установку водного резервуара. Для подъема и приемки воды не нужно устанавливать насос. Но и у подземного бака с водой есть свои преимущества – вода в нем не зацветает, так как к ее поверхности нет доступа солнечных лучей. Вкопанный в землю резервуар сохраняет эстетику участка. А зимой вода будет сохранять свое жидкое состояние максимально продолжительное время.
Устройство водостока
Под каждый кровельный край, на всю его длину устанавливают желоб. К нему, при помощи переходника и крепежных элементов, крепят трубу-слив. Труба подводится к накопителю. При обустройстве системы сбора дождевой воды емкость обязательно дополняют трубой для вывода лишней воды. Она устанавливается чуть выше самого высокого уровня накопления и выводится в канализацию или стоковый желоб. По трубе будут вытекать излишки накопленной дождевой воды.
Простая система скопления и хранения дождевой воды с выводом излишков в землюИсточник postila.ru
Как выбрать
Тип дождеприемника зависит от особенностей климата и придомовой территории. При обустройстве обязательно учитывают площадь сбора, который станет обслуживать устройство для ливневки. Неправильно подобранная конструкция не будет выполнять свои функции.
Для эксплуатации под водосточными трубами лучше использовать пластиковые модели. Легкие, компактные устройства справятся с очисткой сточных вод и гармонично впишутся в ландшафтный дизайн. В элементах нужно периодически чистить корзину пескоулавливателя.
С поверхностными водами по всей территории участка помогут справиться модели, выполненные в виде лотков. Детали располагают на одном уровне, закрывают решеткой. Водоприемник для ливневки отводит жидкость с тротуарной плитки и любого покрытия, занимающего большую площадь.
Что подойдет для частного домаИсточник aqua45.ru
Специалисты советуют обращать внимание на форму. Прямоугольные чугунные модели располагают вдоль автодорог
У устройства для отвода большая протяженность, что позволяет собирать воду с городских улиц. Вид уместен при обильных потоках, которые улавливают жидкость из нескольких точек в один резервуар.
Модели с обрамлением применяют на участках с высокими нагрузками. Решетки размещают на трассах. При монтаже сетка упирается в стальную раму. Элемент не позволяет деформировать канализационный колодец.
Квадратные водоприемники используют на компактной территории. Влагу отводят непосредственно от слива дома или хозяйственной постройки. Из-за небольшого давления на сетку создают из пластика или полимербетона.
Как правильно выбратьИсточник ogorod-bez-hlopot.ru
Идеи для собора вода
Резервуары для сбора и хранения воды больших объёмов – удовольствие не дешёвое. Можно сделать альтернативные ёмкости для воды. Расположены они чаще всего под землёй.
Вот некоторые идеи для сбора воды:

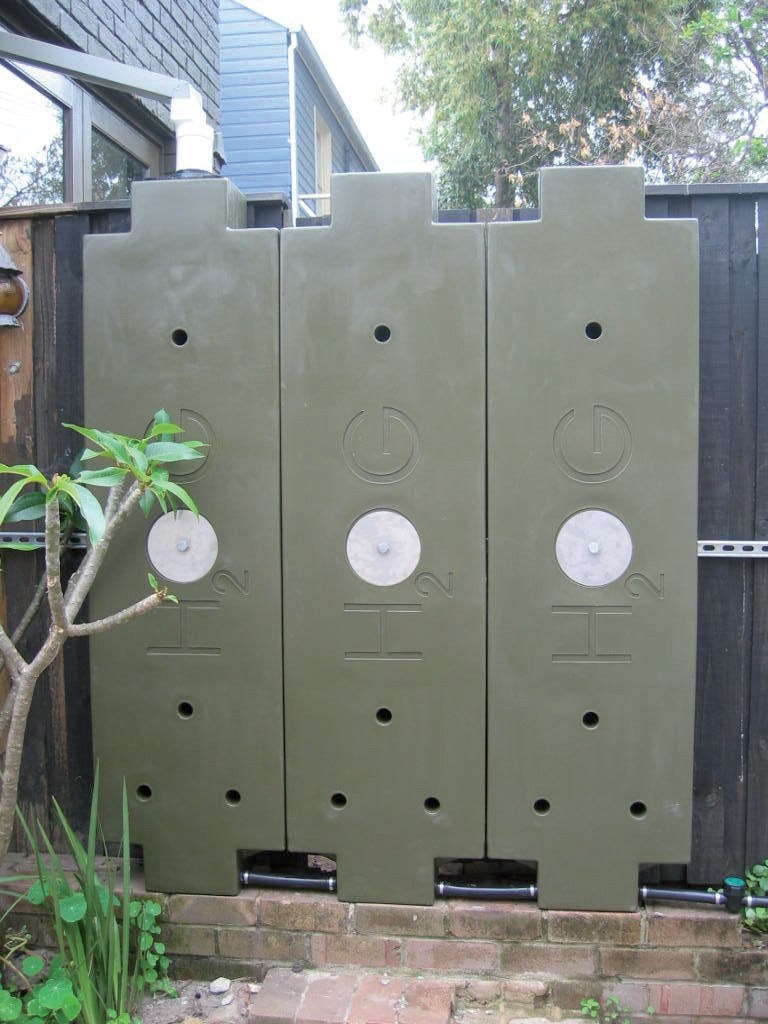

Разместить резервуары для накопления воды под водостоками, около стен дома. Увеличить запасы воды можно, присоединив бочки, друг к другу (создать соединяющиеся сосуды).
Сделать ёмкость на начальном этапе строительства, например, вырыть в подвале гаража. Либо сделать под гаражом колодец из покрышек (желательно от покрышек КАМАЗа).
Построить систему, ориентированную на сбор дождевой воды с гаража. Для этого понадобятся: желоб для сбора воды, шланг (герметично прикреплённый к резервуару для воды), сантехнический клапан для резервуара (который закроет его при наполнении), механический фильтр перед клапаном, дренажный насос с поплавковым выключателем. Излишек воды будет вытекать из желоба, не попадая внутрь гаража из резервуара.
Вырыть крытую яму под накопление воды. Можно зацементировать её или вкопать бетонные кольца. А на дно бетонную крышку. Этот способ увеличит долговечность резервуара.

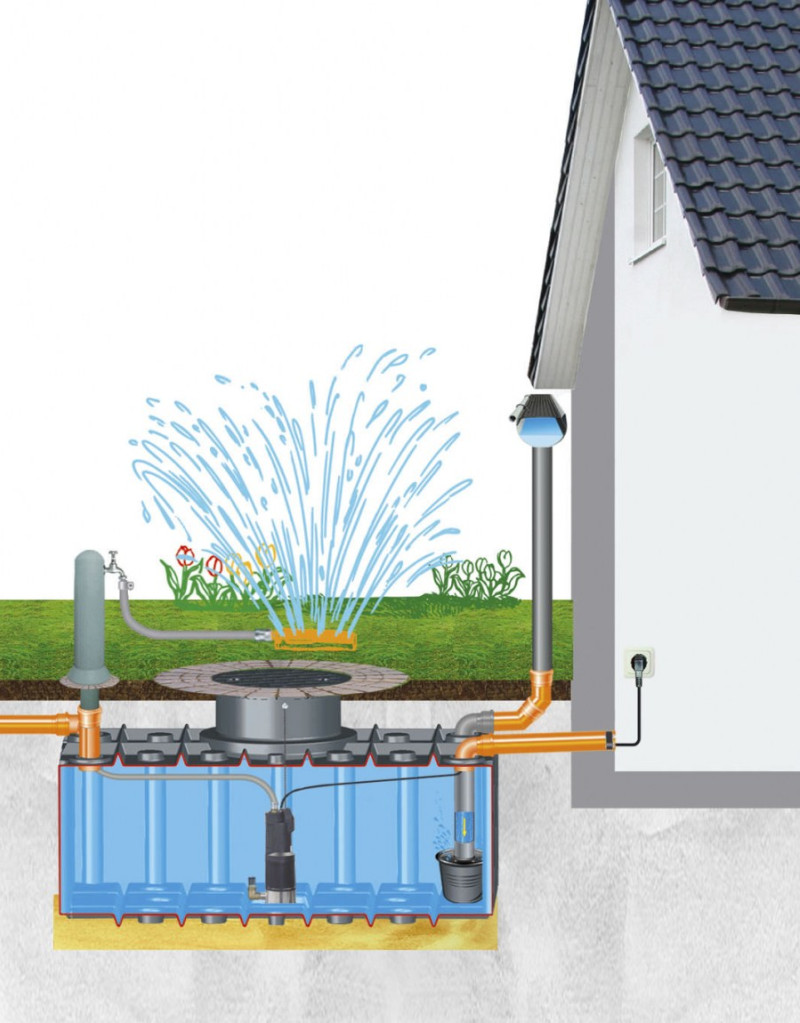

Устройство подземной системы накопления
Вместительность бака, устанавливаемого в подвал, может составить от 750 до 2000 л, его ширина обычно не превышает 800 мм, что упрощает транспортировку ёмкости через стандартные дверные проёмы до места размещения.
При необходимости можно объединить несколько баков между собой с помощью пластиковых труб диаметром 50–100 мм, введённых посредством разъёмного соединения в нижнюю часть каждой ёмкости.
Размещение накопительного бака в грунте возможно, если уровень грунтовых вод невысок. Для этой цели подойдут ёмкости большого объёма: 2000–3000 л.
Котлован необходимо отрыть глубже и шире габаритных размеров бака — на дно котлована насыпается 200–250 мм слой крупного песка; устанавливается ёмкость; между корпусом накопителя и стенками котлована насыпается песок крупной фракции, слоем 200–250 мм.
Перед началом холодного сезона насос извлекается из бака, а полость над закрытой горловиной засыпается песком. Песчаная подушка под баком и по периметру его стен защитит ёмкость от давления грунта, засыпка горловины — от промерзания.
Если дожди будут продолжительными, то вода может переполнить накопитель. Поэтому при установке подземного бака имеет смысл оборудовать его трубой слива-перелива, способной отводить избыточную воду в ливневую канализацию — вывод из накопительной ёмкости необходимо оборудовать сифоном (водяным затвором), препятствующим проникновению внутрь запахов из канализации, а также обратным клапаном, не позволяющим воде из канализации попасть внутрь накопителя.
В случае длительного отсутствия атмосферных осадков и опорожнения ёмкости накопителя в ходе поливов, её необходимо заполнить водопроводной водой или доставленной из колодца — держать подземный бак пустым не рекомендуется, т. к. он может быть повреждён подвижками грунта.
Для определения степени опустошения ёмкости нужно на её внутреннюю стенку нанести разметку белой краской, отметив как минимум 1/3, 1/2 и 2/3 внутреннего объёма — в этом случае определить количество воды можно будет визуально, при помощи фонарика.
Как сделать: монтаж водосточной системы на доме
Алгоритм установки выглядит следующим образом:
- При выборе мест монтажа вертикальных труб необходимо учитывать расположение окон и дверей. Чаще всего выбирают углы здания. Если длина стены превышает 18 м, то дополнительно монтируют стояк по центру.
- Главные кронштейны монтируются на расстоянии 10-15 см от воронок. Все остальные устанавливают с шагом в 40 см.
- После этого желоб укладывают в кронштейны.
- Далее производят монтаж соединителей желоба между кронштейнами, соблюдая расстояние в 10-15 см.
- Теперь переходят к соединению желоба с воронками. Если горизонтальная часть состоит из нескольких элементов, то лучше их заранее собрать, а потом закреплять по условной линии, которая продолжает крышу. При этом следует соблюсти расстояние в 1 см от края кровли.
- Следующим этапом является монтаж углов и заглушек.
- Трубы устанавливаются на расстоянии в 5-8 см от стены. Крепеж производится при помощи хомутов.
Пластиковую водосточную систему монтируют при температуре не ниже +5 градусов. Металлический водосток можно устанавливать в любое время. После монтажа система сразу готова к эксплуатации.
Общий обзор методов очистки
Все подходы к очистке сточных вод можно поделить на четыре основных группы. К первой относятся механические методы — с их помощью вода отделяется от крупных нерастворимых примесей без применения химических реагентов или более сложных технологий, основанных, например, на применении электрических полей или полупроницаемых мембран. Два последних примера принадлежат уже к классу физико-химических методов — «рабочей лошадки» в очистке ливневых и дренажных вод. В некоторых случаях требуются и чисто химические методы, основанные на использовании реагентов. Наконец, биологические методы очистки основаны на жизнедеятельности сообществ микроорганизмов. Эти методы подходят для очистки от органических примесей вроде пищевых отходов.
Для чего мы делаем обзор столь разных методов, если речь идет, казалось бы, о вполне типовой задаче, то есть очистке ливнево-дренажных вод? Для того чтобы было ясно, насколько решение одной и той же «типовой» задачи на деле может отличаться для разных объектов. Именно по этой причине применение некой «стандартной» системы очистки практически никогда не дает желаемого результата даже для простейших случаев (например, вод, загрязненных только взвешенными веществами). В более сложных случаях, например, при наличии примесей металлов, стандартные системы и вовсе оказываются почти бесполезными. Но это не означает, что подобная задача неразрешима или требует какого-то очень сложного подхода, вовсе нет. Просто она требует оптимальной комбинации определенных методов, подходящих конкретно под состав очищаемых вод. Тех самых методов, о которых дальше и пойдет речь.
Но прежде чем окончательно перейти к обзору, стоит вспомнить, какими показателями характеризуются ливневые и дренажные сточные воды, то есть на что в первую очередь будут направлены очистные процедуры. Самый простой способ классификации примесей основан на их растворимости. Поэтому в сточных водах отдельно устанавливаются нормы на нерастворимые вещества и на растворимые. Первые отвечают в основном за мутность воды и сравнительно проще поддаются очистке. Растворимые же примеси удаляются сложнее и включают в себя огромное количество органических и неорганических веществ, однако в рамках этого обзора мы не станем увлекаться дальнейшей их классификацией — с ней можно ознакомиться, например, в документах санитарных правил и норм (СанПиН). Скажем лишь, что содержание органических примесей, как правило, контролируют при помощи двух интегральных показателей: БПК и ХПК, то есть биологического и химического потребления кислорода. Оба этих параметра отражают, сколько требуется кислорода (или эквивалентного окислителя, например, бихромата калия или натрия) для окисления всех органических веществ в воде до более простых веществ, обычно — оксидов (воды, углекислого газа и других). При этом биологическое окисление протекает не так полно, как химическое, поэтому оно отражает содержание лишь «мягких», легкоокисляемых органических примесей. Неорганические вещества же чаще контролируются индивидуально, то есть, например, существуют нормы на все металлы (железо, марганец, медь и т.п.) и на различные анионы (нитраты, нитриты и прочее).
Теперь можно переходить к обзору.
Монтаж конструкции своими руками
Если кронштейны устанавливаются на основание кровли, крюки предварительно следует изогнуть – угол изгиба должен соответствовать углу наклона ската кровли. В первую очередь выполняется монтаж кронштейнов для водосливных воронок. Далее расстояние между местами установки водосточных труб требуется разделить на минимально допустимый шаг установки кронштейнов. Данный показатель зависит от материала изготовления желобов. К примеру, рекомендуемое расстояние между соседними крюками для элементов из стали составляет 0,9 м, для пластиковых желобов – 0,6 м.
После разметки мест крепления следует натянуть шнур, который обозначит угол наклона желоба. Чтобы вода могла эффективно сливаться, перепад высот должен составлять не менее 2-3 мм на метр желоба .
Очередность установки элементов своими руками зависит от особенностей конкретной системы. В одних случаях в первую очередь монтируются воронки, в других – желоба. Разметка ведется от воронки, которая должна располагаться ниже уровня желобов. Стандартная длина водосливного желоба составляет 3 или 4 метра. Крайний элемент подрезается при подгонке по длине. Стальные или алюминиевые желоба режутся ножницами по металлу, пластиковые – ножовкой по дереву. На концах смонтированной своими руками линии желобов может устанавливаться наружный или внутренний поворот, соединитель или заглушка.
Желоба между собой скрепляются клеевым или бесклеевым способом, на уплотнителях, с применением силиконового герметика. Вид крепления определяется характеристиками материала и рекомендациями производителя. Между желобом и воронкой обычно предусматривается создание стыка с зазором для температурной деформации, что требуется учесть при проектировании системы .
Между воронкой и вертикальной водосточной трубой должно располагаться два колена и прямой отрезок трубы. В нижней части вертикального водостока выполняется монтаж стандартного сливного колена (специального колена, снабженного выносом под углом 45 градусов), если предполагается отвод осадков непосредственно на поверхность или в емкость для сбора дождевой воды.
Каждая из разновидностей и марок системы отвода воды имеет свои особенности, поэтому в ходе работ по установке требуется строго соблюдать рекомендации производителя .
Обслуживание водосточной системы
Чтобы водосточная система прослужила длительное время, требуется не только правильная сборка конструкции, но и своевременный уход за ней. Распространенной причиной различного рода повреждений является скопившаяся в желобах вода. При длительном воздействии влаги на стальные детали с поврежденным защитным покрытием возникают очаги коррозии, замерзание воды приводит к разрывам пластиковых элементов.
Скопление воды обычно обусловлено засорением водосточной системы листьями и другим мусором. Засорения также приводит к тому, что вода, стекающая с крыши, переполняет желоба и переливается через края, попадая на фасад дома. Желоба требуется регулярно очищать, особенно в период листопада, а на воронки водосточных труб рекомендуется установить специальные сеточки, предотвращающие попадание внутрь крупного мусора.
В районах со снежными зимами важно принять меры по защите системы водоотлива. Чтобы обезопасить конструкцию водостока от повреждения пластами снега, сходящими с кровли, на крыше устанавливаются снегозадержатели
Для предотвращения образования наледей и сосулек, а также с целью исключить замерзание воды в желобах и трубах, по краю кровли и в водосточной системе можно проложить греющий электрический кабель – данное решение успешно зарекомендовало себя в регионах, для которых характерно частое чередование оттепелей и заморозков.
Эффективная водосточная система, монтаж которой можно выполнить своими руками, надежно защитит строительные конструкции и фундамент дома от повреждений, вызванных систематическим воздействием влаги.
Как выбрать осушитель воздуха по назначению?
Существует несколько типов осушителей воздуха, каждый из которых предназначен для определенных задач:
Бытовой. Это обычный домашний осушитель воздуха, который удобно использовать для небольших помещений. Подавляющее большинство устройств этого типа имеют небольшую производительность, что делает их компактными и легкими. Также они практически бесшумные, поэтому могут работать даже ночью.
Бытовые осушители также хорошо справляются с сыростью гаражей и офисов. Их легко переносить из помещения в помещение: весят очень мало. Хорошим осушителем для помещений до 16 м2 можно считать NeoClima ND-10AH.
Для бассейнов. Эти приборы предназначены для осушения воздуха в помещениях с крытым бассейном. Главное их преимущество — возможность непрерывной работы. То есть на протяжении целого дня агрегат может подавать воздух оптимальной температуры и влажности в помещение. За день подобные устройства способны осушать до 70 – 80 л воды.
Естественно устройства для бассейна нет смысла покупать в дом, да и стоят они немалых денег. Однако, если у вас в доме организована частная баня или сауна (не отдельно стоящее помещение), тогда стоит приобрести такое устройство.
Канальные. Это по сути бесперебойные осушители для круглосуточного использования. Они устанавливаются не внутри помещения с бассейном, а снаружи. Главным их преимуществом является большой воздушный поток, создаваемый вентилятором. Некоторые устройства способны перегонять до 1500 м3/ч. Недостатком является высокая стоимость таких устройств.
Адсорбционные. Это довольно необычные осушители, которые работают по совершенно иному принципу. В отличие от всех вышеупомянутых здесь поглощение влаги осуществляется специальным впитывающим веществом, а не с помощью конденсирования влаги. Эта технология дает возможность осушать помещение даже при отрицательных температурах. В основном адсорбционные осушители покупают для больших морозильных камер и для складов пищевых продуктов.
Какой осушитель воздуха лучше купить из вышеупомянутых? Если нужно устройство для квартиры или дома, достаточно бытового
На остальные же стоит обращать внимание только, если есть крайняя технологичная необходимость
Принцип установки кронштейнов
В первую очередь необходимо выбрать тип крепления горизонтальных элементов системы. Край карнизного свеса должен нависать над серединой желоба. Крепление всех элементов должно осуществляться на саморезы. Существуют различные варианты установки кронштейнов.
- Монтаж желобов может осуществляться на металлические крюки, закрепленные на основании кровли. Кронштейны устанавливаются до монтажа кровельного покрытия. Чтобы обеспечить требуемый угол наклона желоба, крюки следует заводить на опору на разное расстояние. Места установки воронок необходимо определить заранее. Монтаж по такому принципу рекомендован для желобов из тяжелых материалов, а также для снежных регионов.
- Кронштейны монтируются на стропила до укладки кровельного пирога. Данный вариант подходит для относительно легких систем водоотлива.
- Крюки для желобов устанавливаются на лобовую (торцевую) доску. Данный вариант менее надежен, так как под высокой нагрузкой крепеж может быть вырван. Решение подходит для пластиковых систем с кронштейнами, рассчитанными на крепление к вертикальной поверхности, и используется при отсутствии опасности схода снега с крыши.
- Кронштейны фиксируются к стене постройки. Такой принцип установки желобов практикуется в случае небольших карнизных свесов дома.
Преимуществом третьего и четвертого вариантов является возможность монтажа кронштейнов после полного завершения работ по обустройству кровли.
Сбор дождевой воды и метод краткосрочной очистки
Этот метод отлично подойдет для вас, если вы живете в сельской местности и полагаетесь на колодец (и, что более важно, на электроэнергию для подачи воды через насос со скважины). Или если у вас есть централизованное водоснабжение и хотите иметь резервный источник воды на случай чрезвычайной ситуации. В этом случае мы рекомендуем ультрафильтрационные установки
Технология ультрафильтрации работает благодаря использованию ультратонкой мембраны для очистки воды. Этот метод еще называется методом обратного осмоса. Он позволяет удалить из воды 99,9999% бактерий, они попросту не могут пройти сквозь поры в мембране, что делает воду, которая проходит через фильтр, безопасной для питья. Фактически, ультрафильтрация настолько эффективна, что никакой другой фильтр для дополнительной очистки вам не нужен
В этом случае мы рекомендуем ультрафильтрационные установки. Технология ультрафильтрации работает благодаря использованию ультратонкой мембраны для очистки воды. Этот метод еще называется методом обратного осмоса. Он позволяет удалить из воды 99,9999% бактерий, они попросту не могут пройти сквозь поры в мембране, что делает воду, которая проходит через фильтр, безопасной для питья. Фактически, ультрафильтрация настолько эффективна, что никакой другой фильтр для дополнительной очистки вам не нужен.
Однако далеко не каждый сможет использовать такой фильтр у себя на даче или в сельской местности. Во-первых, такой фильтр очень дорогой, во-вторых, необходимо обеспечивать достаточно высокое давление в системе, чтобы очистить воду качественно. Можно использовать такой фильтр в крайнем случае, например, при отключении водоснабжения, так вы сможете экономить на обслуживании установки.
