Какой уклон канализационной трубы должен быть в частном доме или квартире?

Виды сливных систем

Системы слива домов, дач, коттеджей бывают двух видов:

• раздельные;
• смешанные.

Смешанная канализация

Способы отвода стоков есть двух видов:

• естественный – самотечный;
• принудительный – под напором от насосного оборудования.

Высокая стоимость второго способа, сложность оборудования для его реализации привела к тому, что он используется только в крайних случаях для канализации ресторанов, дорогих домов высокопоставленных чиновников.

Для напорной канализации нелогично высчитывать, какой должен быть наклон в сливном трубопроводе. Мощные насосы протолкнут любые вещества на заданное расстояние.

Общие сведения

Основная задача при обустройстве канализационной системы заключается в конфигурации трубопровода таким образом, чтобы стоки, включая жидкость и твердые фракции проходили, не задерживаясь и не создавая заторы и пробки. Нужно соблюдать наклон труб, по которым под действием сил гравитации сточные воды без промедления будут стекать в коллектор и далее к очистным сооружениям.

За установленными нормами стоит не строгий расчет, а результат испытаний и наблюдений. Характер стоков и их консистенция не постоянная, а канализация при этом должна работать без сбоев. Необходимо исключить или свести к минимуму оседание твердых включений и ила на стенках канала, сделать так, чтобы канализация работала бесшумно, не допуская обратного тока и попадания неприятных запахов обратно в помещение.

Установлено, что при скорости движения стоков 0,7 м/с вода стекает равномерно и твердые включения проще следуют за током жидкости, не задерживаясь на одном месте. Это при условии, что диаметр подобран так, чтобы при нормальном количестве стоков для данного подключения они заполняются примерно на 50-60%, но не менее, чем на треть.

Основной формулой, полученной эмпирическим путем, на основании наблюдений является:

где V – скорость течения стоков, Н – высота уровня стоков в трубе, d – диаметр трубы, K – коэффициент наклона, значение которого справочная величина, установленная в зависимости от материала труб.

К = 0,5 для пластика и стекла.

К = 0,6 для других материалов (сталь, чугун, асбестоцемент).

Зависит коэффициент от шероховатости внутренней поверхности и сопротивления, создаваемого потоку жидкости.

Если наклон будет слишком большим, вода быстро стечет, а твердые включения осядут на поверхности трубы, создавая затор. При большом наклоне течение воды будет бурным с завихрениями шумом и повышенным разряжением воздуха в верхней части трубы, что приведет к поломке запорных клапанов срыву сифонов или, как минимум, втягиванию гидрозатвора и поступлению газов из канализации в помещение. На поворотах будет образовываться нарост.

Если наклон слишком мелкий или отсутствует, то тяжелые фракции успеют осесть на поверхности и спровоцировать в итоге засор. Так как вода не может быстро преодолеть весь маршрут до точки сброса, то при поступлении следующей порции будет переполнение.

Получается два условия для труб, чтобы обеспечить нормальное функционирование канализации:

• Диаметр подбирается исходя из среднего объема стоков.
• Наклон определяется так, чтобы обеспечить оптимальную скорость течения 0,7 м/с.

Допустимые отклонения отличаются для наружных и внутренних сетей, так как приоритеты при этом различаются. В первом случае, если говорить по-простому, канализации не должно быть слышно, и без появления неприятных запахов. Для наружной в приоритете бесперебойная работа, не требующая постоянного контроля и прочистки.

Каким должен быть уклон канализационной трубы

Монтаж канализационной системы труб регламентируется правилами СНиП 2.04.01 — 85 и 2.04.03 — 85. Исходя из данных правил, необходимый уклон определяется с учетом диаметра канализационных труб, длинной и типом участка.

Обобщенно можно выделить простое правило — чем меньше сечение, тем больший уклон необходим для оптимального стока. Более детализировано нормативы требуют соблюдения следующих параметров:

• Труба диаметром 50 мм должна иметь уклон 30 мм на 1 метр.
• Труба диаметром 110 мм должна иметь уклон 20 мм на 1 метр.
• Труба диаметром 160 мм должна иметь уклон 8 мм на 1 метр.
• Труба диаметром 200 мм должна иметь уклон 7 мм на 1 метр.

Уклон трубы канализации зависит от диаметра

Как видно из иллюстрации выше, в системах домашнего отведения стоков используется четыре типоразмера труб. Диаметр 50 мм чаще используется для прокладки внутри помещений. Для основного стояка и внешней канализации используют трубы большего диаметра (от 110 мм и выше). Также, не лишним будет отметить, что канализационные трубы наружного применения имеют более прочную структуру и иной цвет (оранжевый).

Дополнить основное правило задания уклона труб можно с помощью примеров разводки конкретных конфигураций установленной сантехники. Так, мойка и умывальник рассчитываются, исходя из того, что трубы для них всегда используются диаметром 40 — 50 мм. Для унитаза обычно устанавливается канализационная труба диаметром 100 мм. Поэтому стоит изучить и следующие правила монтажа канализационных труб:

Прибор	Уклон	Расстояние между сливом и сифоном, мм	Диаметр труб, мм
Ванна	1:30	1000 — 1300	40
Душ	1:48	1500 — 1700	40
Унитаз	1:20	до 6000	100
Раковина	1:12	0 — 800	40
Биде	1:20	700 — 1000	30 — 40
Мойка	1:36	1300 — 1500	30 — 40
Комбинированный слив (мойка, ванна, душ)	1:48	1700 — 2300	50

Расчет уклона

Рассмотренные выше правила соблюдения уклона при монтаже труб канализации не сразу доступны для понимания рядового обывателя. Само измерение в десятичной дроби приводит в некоторое замешательство. Здесь нужно осознать, что снижение рассчитывается в метрах, а норматив принимается на 1 метр трубопровода. Например:

Очень важен расчет показателя на наружном участке, где заранее необходимо определиться с глубиной канавы под водоотвод.

На расчет уклона труб канализации влияет уровень наполненности трубы. Показатель вычисляется по формуле:

Высота воды/Трубный диаметр.

Минимальный уровень наполненности согласно СНиП 2.04.01-85 – 0,3, предельная высота воды – 1. Наиболее практикуемые значения при расчете уклона – от 0,3 до 0,6. Скорость наполнения разнится в зависимости от материала изготовления труб (в чугунных и асбестоцементных она более высока, нежели в полипропиленовых по причине большей шероховатости стенок). Например, металлическая коммуникация с сечением 110мм должна иметь уклон канализационной трубы:

0,6/110 = 0,005, то есть 0,5см на каждый проложенный метр.

Ошибки в расчете уклона санитарно-технической коммуникации дорого обойдутся пользователю системы, потому что ее работа будет малоэффективной и непродолжительной. Особенно грустный исход ожидает владельца частного дома, где для сбора сливов применяется септик, а не сточный водоотвод. Септик в данном случае не будет регулярно прочищаться потоком воды, что приведет к его забиванию нечистотами.

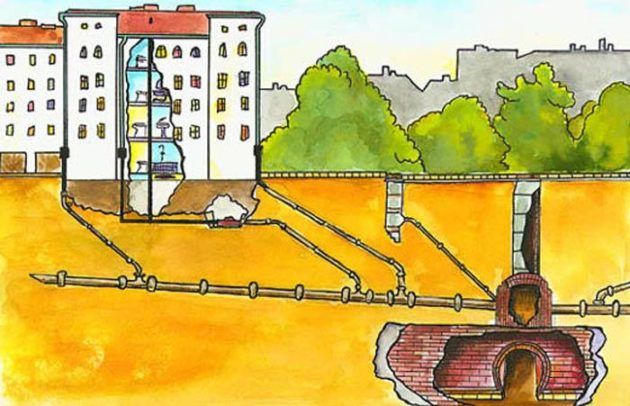

Наружные канализационные сети

Устройство наружных систем удаления отработанной жидкости из дома представляет собой установку безнапорного трубопровода, соединенного с коллектором. Здесь также основным условием успешности в работе является создания определенного угла наклона в сторону слива. Как рассчитать уклон канализации? Можно воспользоваться соотношением:

где:

• V – скорость протока слива, м/сек;
• Н – степень наполнения трубопровода;
• d  — размер  трубы;
• K – коэффициент наклона сточной трубы.

Однако можно решить вопрос проще и произвести расчет уклона канализационной трубы онлайн, воспользовавшись встроенным калькулятором.

Наклон наружной канализации  обеспечивает беспрепятственный сток дворовых и квартальных сетей. Для сечения в 100 миллиметров уклон канализационной трубы на 1 метр по СНиП должен составлять не менее 2 миллиметров. Это обеспечивает бесперебойный и надежный слив стоков любого происхождения.

Основным параметром, учитываемым при расчете уклона, является величина скорости потока воды в трубопроводе. Она также регламентируется нормативными документами, в частности СНиПом «Уклоны самотечной канализации».

Согласно этому своду правил минимальной является скорость протока, составляющая 0,7 метра за секунду. Этот документ регламентирует и другие моменты, такие, как особенности устройства ливневого водосбора на участке.

Одним из основных параметров является величина наполнения сточной системы. В соответствии с нормативами она должна быть более 30% сечения. Показатель зависит не только от скорости прохождения жидкости в трубе, но и ее размера, а также качества внутренней поверхности.

Для контроля угла наклона трубы канализации внутри помещения и вне его применяются уровни различной конструкции:

1. Водяные, в которых имеются две стеклянные вставки по концам гибкой трубки. На них наносится шкала с ценой деления до 1 сантиметра. Показания такого уровня наиболее точны при определении угла уклона. Такой уровень несложно изготовить своими руками.
2. Пузырьковые.
3. Магнитные.
4. Лазерные.

Правила пользования этими приборами изложены в инструкциях по применению.

В многоэтажных жилых домах проток канализируемых вод происходит практически непрерывно, достигая своего максимума в вечернее время.

Как правильно уложить канализационные трубы | Уклон канализации

Смотрите это видео на YouTube

При монтаже сливной трубы в частном доме следует избегать таких ошибок:

1. Не допускается прогиб магистрали между точками опоры. Для этого их нужно устанавливать как можно чаще. Нужно учитывать, что на трубу в траншее будет воздействовать давление грунта, которым канава засыпается по окончании установки.
2. Также недопустимо наличие горизонтальных участков на наружной системе канализации. В идеале наружный участок канализации должна быть прямой.
3. При прокладке стока нужно учитывать сезонные подвижки грунта на участке, то есть – полную гарантию неподвижности слива может дать только его размещение ниже глубины промерзания грунта.

Уклон наружной канализации на 1 метр по СНиП для слива диаметром 160 миллиметров не должен быть менее 0,8 см. Самотечные системы это традиционное решение для организации сбора и слива сточных вод. Уклон канализации в частном доме  обеспечивает длительную эксплуатацию системы и позволяет избежать засоров.

При большом угле наклона может получаться захлест канала по полному сечению и срыв сифонных пробок на консолях. После этого все содержимое канализации будет поступать внутрь жилого помещения. Нужно также учитывать, что излишний уклон увеличивает скорость потока слива, создавая при этом шум.

1 Влияние угла наклона на работу безнапорной канализационной системы

Подавляющее большинство канализационных систем, особенно бытовых – безнапорные. То есть сточные воды в них текут самопроизвольно (самотеком) под действием гравитации (силы тяжести) Земли. Разумеется, такое движение возможно, только если воде есть куда “падать”.

То есть уровень принимающего стоки конца канализационной трубы должен быть выше места расположения выходного отверстия, через которое грязная вода удаляется дальше по системе. Этого добиваются монтированием трубопровода под определенным углом наклона. В итоге получают необходимый перепад по высоте между входным и выходным отверстиями канализационной трубы.

Казалось бы, можно сделать вывод, что чем больше будет уклон канализационной трубы, тем лучше. Но не все так просто. Канализационные стоки изобилуют различными включениями. В них есть жир, остатки еды, мелкий бытовой мусор и прочая грязь. Все это удаляется водой, но она может полностью удалить и вымыть грязевые включения из трубы, только если будет течь с определенной скоростью. Быстрее, чем необходимо, не нужно!

Уклон канализационной трубы

Оптимальная скорость сточных вод в безнапорной канализации 0,7–1 м/с. Так система будет долго и отлично работать не засоряясь, потому что вода сможет эффективно вымывать все нечистоты из трубопровода. Засор может возникнуть разве что в экстраординарном случае. Такую скорость можно обеспечить только установкой трубы под строго определенным углом наклона.

Если уклон будет недостаточным, из-за малой скорости воды ее напор окажется слишком маленьким, чтобы увлечь за собой и вымыть все грязевые включения, особенно твердые. Они будут оседать на стенках трубы и в конце концов забьют систему. Может, даже очень быстро. И тогда потребуется промывка канализационных труб.

Если уклон будет больше, чем это необходимо, то из-за более высокой скорости стока возникнут проблемы. Вода не будет успевать смывать нечистоты – она убежит еще до того, как твердые включения тоже будут удалены из трубы – и произойдет то же самое, что и при недостаточном наклоне. Может возникнуть напор (давление) стоков, на который не рассчитаны водяные затворы канализационной системы. Тогда они будут сорваны и в помещении с трубопроводом появится специфический запах канализации.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К — особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V — скорость прохождения сточных вод;
• H — наполняемость трубы (высота потока);
• D — сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода — 0,6;
• показатель V (скорость потока) — для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D — говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра — 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

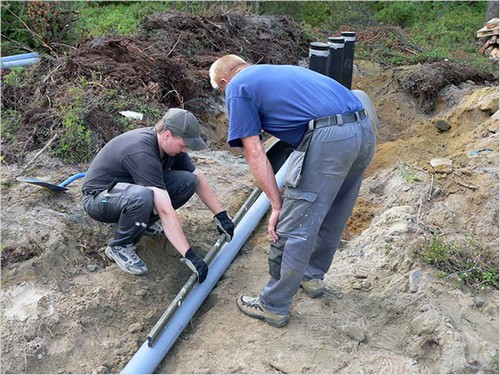

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации — диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм — показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении — 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав — 0,003;
• для лотков из бетона (полукруглых или прямоугольных) — 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм — системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Уклон в зависимости от диаметра

Важна скорость течения стоков и наполненность трубы, чтобы они беспрепятственно стекали в коллектор или септик. Однако оба этих момента зависят от размера самой трубы и объема стоков, причем диаметр подбирается исходя как раз из среднего суточного объема стоков и наполнения труб на 50-60%, но не менее трети при скорости 0,7 м/с.

Любые расчеты сводятся к выбору одного из стандартных типоразмеров: 50, 80, 100, 150, 200 мм. На практике остается лишь уточнить наклон для каждого типоразмера и пределы допустимой погрешности.

Уклон определяется в СНиП как дробный коэффициент. Значение определяется отношением длины к требуемому расстоянию между верхней и нижней точкой по краям. Коэффициент численно равен разнице высот между краями трубы длиной в один метр, выраженной в метрах.

Диаметр трубы, мм	Минимальный уклон	Максимальный уклон
40	0,03	0,04
50	0,025	0,035
80	0,015	0,02
100(110)	0,012	0,02
150(160)	0,007	0,01
200	0,005	0,008

Чтобы получить уклон канализационной трубы одного диаметра на ровном участке необходимо длину умножить на коэффициент уклона. Если результат умножить дополнительно на 100, получится значение в сантиметрах.

Почему угол наклона для разных диаметров отличается? Чтобы соблюсти требование по скорости течения стоков.

В трубе диаметром 50 мм куда меньше объем, если учитывать только наполненность, зато контакт воды с поверхностью повышается, в сравнении с 150 и 200 мм. Трубу с меньшим сечением выставляют под большим углом, чтобы вода по нему спустилась с требуемой скоростью и захватила с собой твердые включения.

Однако это касается только общих требований к формированию внутренней и внешней канализации и уклона на ровных протяженных участках в отсутствии прямого подключения к сифонам, выводным патрубкам и т.д. Для фитингов и мест подключения используется целый ряд правил.

Наклон канализации в частном доме – делаем своими руками

Современный частный дом принято оборудовать системой слива. Даже если магистраль городской канализации находится на значительном отдалении, устанавливаются септики или оборудуются специальные емкости для их накопления.

Для монтажа внутренней сети применяются те же материалы и  элементы. Теми же остаются и нормы уклона вне жилого дома.

Для наружного контура канализации в частном доме можно использовать трубы размером 100 миллиметров, а при небольшом количестве живущих в доме людей, возможно и применение 80-ти миллиметровых.

Трубопровод протягивается по траншее с глубиной заложения не менее уровня промерзания грунта. Если это покажется чрезмерным (для Подмосковья этот показатель составляет 1,8 метра), можно установить менее глубокую утепленную магистраль или установить на сливной трубопровод греющий кабель с автоматикой включения при понижении температуры грунта ниже нуля градусов.

Требования по углу наклона в частном доме подчиняются тем же нормативам, что и для других устройств.

Все работы по устройству системы слива при загородном доме могут быть выполнены следующим образом:

1. Определить нужные параметры трубопровода для внутренней и наружной сливных систем.
2. Выполнить эскизный проект трубопровода с указанием привязки к горизонту на различных уровнях.
3. Произвести монтаж внутренней канализационной сети с выполнением требований СНиПа. Вывод разводки из внутренних помещений произвести через короткий стояк размером 80 или 100 миллиметров. Стояк через угловой переход впоследствии соединить с наружной частью канализации.
4. Отрыть траншею для прокладки наружной части. При этом нужно учитывать глубину промерзания грунта, если трубопровод не по проекту утепляется. Глубина траншеи выбирается с учетом последующей подсыпки
5. На дно траншеи насыпать слой песка толщиной 15-20 сантиметров, утрамбовать и пролить водой для лучшего уплотнения. Уровень дна траншеи при копке и песчаной подсыпки по отношению к горизонту контролировать с использованием водяного уровня.
6. Установить на песчаную подсыпку опоры для трубопровода. Для этого можно использовать бетонные блоки или кирпичи. При установке нужно руководствоваться требованием по уклону канализационной трубы 110 миллиметров. Количество опор зависит от длины траншей, а расстояние между ними допускается не более метра. Это связано с тем, что на трубу будет оказываться давление от грунта, которым впоследствии зарывается траншея.
7. После укладки трубы на опоры необходимо проверить работоспособность системы пробным пропуском воды по ней. Если выполнено требование наклона канализационной трубы 100 мм и вода проходит по ней без протечек, можно приступать к закрытию траншеи. Сначала трубопровод аккуратно засыпается слоем песка с его трамбовкой по бокам и поверх нее. Закрыв все полностью, производят засыпку траншеи ранее вынутым грунтом и рекультивацию верхнего слоя почвы.
8. При устройстве сложно разветвленной канализационной схемы слива на участке, когда имеются дополнительные источники стоков, используются те же правила по наклону трубы для канализации в частном доме. Но возникает необходимость в устройстве смотровых колодцев в месте пересечения двух или более систем. В таком варианте глубина размещения в месте стыковки согласуется с этим фактором для основной схемы, которая выводит стоки во внешнее пространство.

Правильный уклон канализации

Смотрите это видео на YouTube

Если вблизи дома проходит ветвь городской канализации, желательно подключить свой сток именно к ней. Для этого придется получить разрешение от Горводоканала, ведающего системой, понеся при этом определенные затраты. Но при таком случае впоследствии не понадобятся расходы на очистку септика или выгребной ямы.

Расчёт степени наполнения трубы

Какой именно выбрать диаметр трубы для прокладки наружной канализации? Этот вопрос должен стоять наряду и другими факторами при создании проекта. Поскольку от этого зависит скорость ухода воды. Коэффициент наполнения воды измеряется в сантиметр на метр, градусный расчёт тут применить нельзя по причине того, что буду возникать погрешности, к примеру: метраж трубопровода слишком большой и в конечном итоге даже маленькое расхождение приведёт к тому что элементы не сойдутся и будут находится в разных плоскостях.

Значение, которое будет оптимальным для работы системы канализации рассчитывается по формуле, она звучит так: уровень подъёма канализации «H» мы делим на диаметр нашей канализационной трубы «D». Значение, которое мы должны получить должно варьироваться в промежутке от 0,5 до 0,6.  Если мы получим при расчёте 0, то это будет означать что труба будет постоянно пустой. Если же мы будем иметь конечную цифру 1, то труба будет постоянно и полностью залита водой. Что губительно скажется на системе. Сама формула выглядит так

Y=H/D

• H – высота;
• D – диаметр;
• Y – значения наполнения.

Если вы используете трубы из ПВХ, то её наполненность должна составлять 0,5. Причиной этому является её внутренняя поверхность, она не имеет шероховатостей. В отличии от асбестовых или железных труб, они имеют высшую степень шероховатости, для такого значения равно 0,6.

Описанное выше значение позволит проходить стокам в среднем со скоростью 0,7м/с. Это позволит удерживать твёрдые вещества в подвешенном состоянии, не допуская того что они будут прилипать к стенкам канализационных труб.

Демонтируем старые трубы

После осмотра и измерения старой системы канализации, составления схемы разводки труб со всеми соединительными элементами можно приступать к ее демонтажу.

1. Осматриваем старые чугунные трубы, определяем элементы, которые при демонтаже потребуют дополнительной работы (например, трубы, проходящие сквозь стены.
2. Готовим требуемые инструменты.
3. Отключаем подачу воды в помещении и предупреждаем соседей выше о начале демонтажных работ.
4. Бережно работая зубилом начинаем демонтаж чугунной трубы следим за тем, чтобы хрупкие осколки чугуна при во время демонтажа не попадали в систему магистральной канализации – это может привести к выходу ее из строя.
5. Для того, чтобы демонтировать участок трубы, прилегающий к магистральному стояку можно просто отпилить ее болгаркой. Такая процедура подразумевается в том случае, если вы не будете заменять магистральный стояк.
6. Если соединения чугунных труб зафиксированы с помощью серы (это можно проверить по характерному запаху после нагрева соединений) то демонтаж соединений таких труб необходимо проводить с использованием газовой горелки. Учтите, что такую работу лучше проводить в респираторе.

Дальнейшую работу по монтажу необходимо начинать после полного остывания соединительных узлов.

Расчет уклона

Как правило, мерой измерения углов считаются градусы, но при монтаже трубопровода, по СНиПу применяют меру длинны в миллиметрах или даже сантиметрах.

Когда вы знаете угол наклона и длину канализации, которую будете прокладывать, то нужно перемножить оба значения. В итоге вы получите цифру. На эту цифру входное отверстие должно быть выше выходного отверстия.

В десятичных дробях

В справочниках и технической документации, различных руководствах уровень наклона указывают в десятичных дробях, они являют собой соотношение величины снижения уровня стоковой системы в метрах к длине трубы.

Например, угол наклона 0,02, то это значит, что на каждый метр трубы понижение высоты будет два сантиметра.

Если общая длина отвода канализации три метра, то для выяснения наклона трубы, необходимо умножить два на три, в итоге получим, что нижнюю точку нужно будет установить на шесть сантиметров ниже верхней.

В виде соотношения чисел

Угол наклона иногда указывают как соотношение 1, к какому — то числу, приведём пример, 1:20. В этом случае производят деление и получают десятичную дробь.

В СНиП прописан нормальный угол наклона труб на каждый диаметр. От величины внутреннего сечения  труб, зависит заполнение канализационной системы,  трубы установлены под углом, который определён объёмом потока воды.

Наполняемость гладких труб составляет 0,5, а наполняемость для чугунных труб 0,6. Такие показатели подразумевают, что скорость потока воды будет нормальным.

Диаметр трубы равен 40, 50 мм-30 мм (3см) на метр длинны трубы;

Диаметр труб составляет 65-100мм -20 мм (2см);

Труба диаметром 150 мм -8 мм (0,8 или 0,08);

Диаметр трубы -200 мм- 7мм(0,7- 0,07). Самый маленький и допустимый наклон считается 0,005.

Для внутридомовой канализации подходят трубы, диаметр которых составляет 40-100 мм, нормальный угол наклона будет  0,02 – 0,03. Для слива вод от сантехнических приборов есть свои нормы для каждого объекта. Для  канализационных сетей, которые находятся снаружи, подходят трубы диаметром 150 – 200 мм оптимальный и минимальный угол наклона канализационной трубы должен быть 0,005 – 0,008. Для наружных канализационных систем существует и максимальный угол наклона канализационной трубы, и он равен 0,15. При превышении угла наклона больше пятнадцати сантиметров на один метр длинны трубы, то внешняя и внутридомовая канализационная системы будут плохо работать или вообще не будут работать.

Прежде чем начать оборудовать дом канализацией, своими руками, то хорошо изучите все тонкости, точно подсчитайте стоимость материалов, так же посчитайте все углы наклона, сделайте всё инструкциям, чтобы избежать не нужных поломок. Конечно, если будет у вас возможность лучше нанять профессионалов, только выбирайте проверенных специалистов. Надеемся, что данная статья будет для вас полезной.  Удачи и терпения!

Наружной

Уклон для труб:

• D 100 мм – 0,012;
• D 150 мм – 0,01;
• D 200 мм – 0,07.

Линия наружной канализации от дома к точке сброса должна находиться в одной плоскости и с одинаковым наклоном по всей длине. Не допускается комбинирование нескольких диаметров трубы или наличие переходов в наклоне линии. Если по каким-то причинам нужно отойти от данного правила, то в точке сочленения различных участков формируется смотровой колодец.

Чтобы сформировать требуемый угол снижения, желательно саму траншею рыть именно с учетом увеличения глубины. Обязательно выбирается грунт на 20-25 см глубже, чем требуется канализации для формирования песчаной подушки. После этого засыпается часть песка, и формируются опоры под каждым отдельным элементом. Далее засыпается остаток песка с утрамбовкой.

Угол уклона для наружной инженерной сети

Наружные сети монтируются из труб большего сечения, чем внутридомовая разводка. Материалом для них служит:

• полиэтиленовая труба с верхним гофрированным слоем;
• пластик;
• чугун;
• асбестоцемент.

Их установка согласно нормам СНиП должна учитывать уровень промерзания почвы. Глубина траншеи может составлять от 70 см в средней полосе до 2 метров в холодных регионах. В местах поворота трубопровода и при длине магистрали более 12 метров, необходимо устанавливать ревизионные колодцы, эти элементы позволят прочистить засоры в системе.

Для загородного дома с двумя санузлами используется трубами диаметром 110 мм, если в доме три туалета и более, рекомендуется прокладка трубопровода сечением 160 мм. При выкапывании траншеи оставляется запас до 20 см для выравнивания трубы до рекомендуемого угла уклона. Каждый размер магистрали имеет свой рекомендованный коэффициент уклона:

• 110 мм – 0,02 или 2 см на 1 метр;
• 160 мм – 0,008 или 8 мм на 1 метр.

Прокладывание наружной магистрали

Соблюдение нормативов позволяет сохранять работоспособность магистрали при движении нечистот самотеком. Оптимальным прибором для определения правильного уклона является нивелир, используя его можно добиться высокой точности. Но такое устройство есть не у всех, поэтому найдены способы проверки с помощью подручных средств. Для измерения понадобится:

• шнур или веревка;
• два колышка;
• строительный уровень.

В прокопанной траншее забиваются колышки – один в начале, а второй в конце. Между ними натягивается шнур и с помощью строительного уровня выставляется по горизонту. Затем измеряется глубина траншеи до шнура в начальной точке и в конечной. Разница между этими значениями, деленная на длину трубопровода должна составить искомую величину наклона канализационной трубы на 1 погонный метр. Подогнать значение под нужный показатель, можно углубив или подсыпав песок на дно. Укладка труб всегда выполняется на подушку из утрамбованного песка. Этим же материалом выполняется первоначальная засыпка до верха магистрали, а после выполняется обратная засыпка грунта.

Если природный рельеф участка существенно превышает нормативный показатель, можно смонтировать магистраль двумя способами:

• создать систему, включающую несколько вертикальных переходов и горизонтальных участков, уложенных с рекомендованным уклоном;
• выкопать глубокую траншею, в которой разместится один вертикальный отрезок в начале трубопровода, остальная часть будет уложена по нормативному уклону.

Соблюдение правильного уклона при монтаже трубопровода внутри и снаружи частного дома обеспечит бесперебойную работу автономной канализации.
