Особенности монтажа электрического теплого пола под плитку, как это сделать своими руками

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

• греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т.п.;

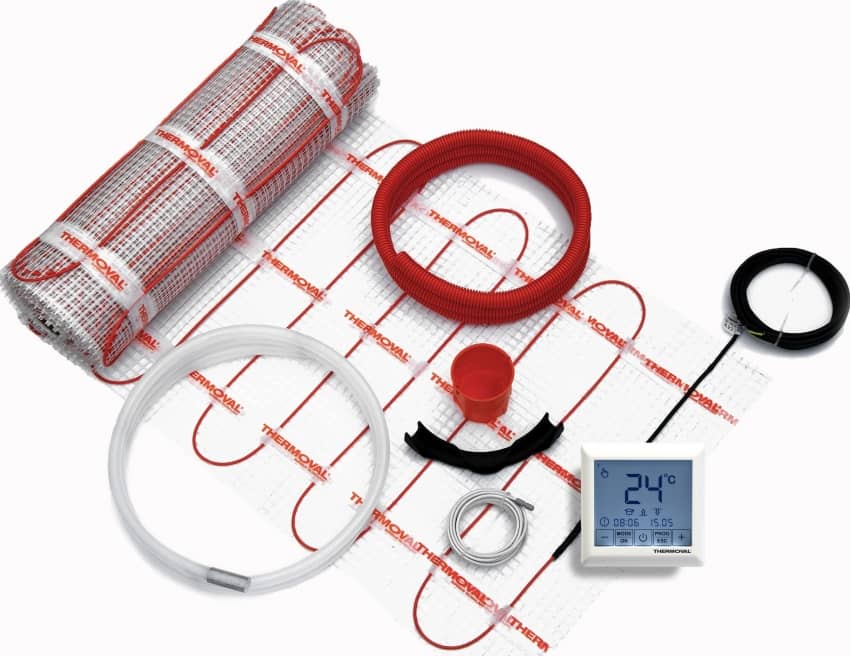

• электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
• инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Подготовка основания

Успешный монтаж электрической системы напольного подогрева и укладка плитки на тёплый пол невозможны без правильной подготовки основания. Рассмотрим эту важную составляющую обустройства тёплых полов, разбив её на этапы:

• демонтаж старого покрытия пола;
• устройство паро- и гидроизоляции;
• монтаж теплоизоляции;
• сооружение стяжки под тёплый электропол.

Демонтаж старого покрытия пола

Старое напольное покрытие демонтируется до несущего бетонного основания, после чего производится черновое выравнивание пола – тонким слоем (1-1,5 см) жидкого цементно-песчаного раствора заполняют с помощью шпателя сколы и раковины, предварительно загрунтовав поверхность бетона. К дальнейшему обустройству основания можно приступать только через 2-3 дня, когда нанесённый затвердевший раствор высохнет.

Устройство паро- и гидроизоляции

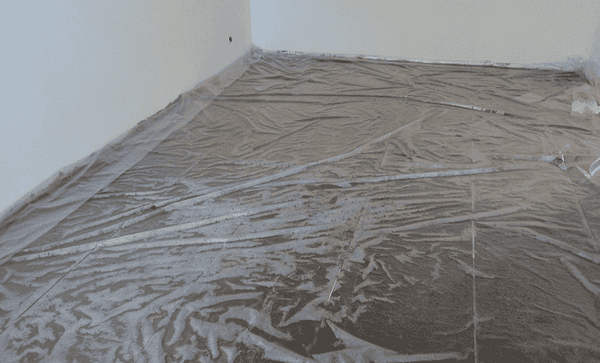

Поверх отвердевшего и высохшего раствора укладывают крест-накрест два слоя плотного листового технического полиэтилена с напуском полос друг на друга величиной в 5 см, внутренняя поверхность напусков обрабатывается битумной мастикой. Напуск целлофана на стены выполняется величиной 10 см и также покрывается в местах прилегания мастикой. В зависимости от вида мастики, сохнет она 1-2 суток.

Первый слой пароизоляционной пленки укладывается для паро- и гидроизоляции

Выполнение теплоизоляции

Чтобы исключить потери тепла за счёт теплоотдачи вниз, поверх полиэтилена необходимо устройство теплоизоляции, которую выполняют укладкой встык листов экструдированного пенополистирола толщиной 3-10 см (в зависимости от этажа расположения помещения). Швы между уложенными листами заполняют битумной мастикой, покрывают полосами капроновой армирующей сетки шириной 10-15 см и промазывают тем же составом.

После высыхания битумной мастики приступают к устройству подготовительной упрочняющей стяжки.

Сооружение стяжки под тёплый электропол

Поверх теплоизоляции из экструдированного пенополистирола укладывают арматурную сетку, стальную или стеклопластиковую. Стальная сетка вяжется из арматуры толщиной 5-6 мм с размером ячейки 10х10 см вязальной проволокой. Сетку из пластиковой арматуры вяжут с помощью специальных пластмассовых хомутов, толщина арматуры 4-6 мм, размер ячейки тот же. Арматурную сетку укладывают таким образом, чтобы она не касалась теплоизоляции – положить под прутки мелкие плоские камешки или нарезанное узкими короткими полосками стекло.

Стяжку выполняют из цементно-песчаного раствора пропорции 1:3 с добавлением на стадии сухого перемешивания полипропиленовой фибры, которая повышает стойкость основания к растрескиванию. Через сутки после выполнения стяжку укрывают полиэтиленом на 5-7 дней, после чего плёночное покрытие снимают и ещё в течение 2-3 дней смачивают поверхность бетона водой. Затем основанию дают время полностью высохнуть – на это укажет равномерный светло-серый цвет поверхности стяжки.

Какие лучше подходят

Если сравнивать электрические теплые полы, отмечается более интенсивное электромагнитное поле кабельной конструкции. Нагревательные маты оснащаются проводом небольшого сечения, поэтому уровень негативного воздействия будет меньше. Если сравнивать плюсы и минусы разных конструкций, отмечается, что инфракрасная пленка не оказывает влияния на уровень влажности в помещении. Воздух не пересушивается и даже ионизируется, уничтожая запахи.

Для низких комнат рекомендуется приобрести пленочный нагреватель, т. к. он монтируется в слой клея непосредственно под плитку. Другие варианты сильнее скрадывают свободное пространство на объекте. Отмечают и быстрый монтаж инфракрасного теплого покрытия. Однако данный вариант требует тщательной подготовки чернового основания. Неровности могут привести к деформации материала. С этой точки зрения выделяют другие более надежные варианты: кабельную конструкцию и нагревательные маты.

Под плиточное покрытие используют все 3 разновидности. Нужно учитывать скорость нагрева. Электрические теплые покрытия характеризуются высокой скоростью теплопередачи от нагревательного элемента. Чем толще слой бетона или клеящего состава, тем дольше будет прогреваться напольная поверхность

Принимают во внимание рабочее время электрического пола. Учитывая, что кабельная система создает сравнительно сильное электромагнитное поле, не рекомендуется эксплуатировать ее долго в течение дня

Кабельные тёплые полы

Терморегулятор

1. Нагревательный элемент.
2. Терморегулятор.
3. Датчик.

Особенности выполнения работ

Преимущество, которым данная технология отличается от всех других, является то, что конструкцию допускается устанавливать непосредственно в стяжку.

Чтобы правильно выполнить монтаж теплого пола под плитку, нужно придерживаться следующих принципов, заключающихся в строгом соблюдении последовательности выполнения работ:

1. Выбрать оборудование и расходные материалы. В данном случае производители систем уже подготовили полные комплексные наборы для быстрой установки, поэтому нужно только замерить необходимую длину и интервал кабеля.

2. Технология укладки электрического кабельного тёплого пола под плитку подразумевает предварительную подготовку поверхности. Для этого нужно тщательно очистить её от грязи, мусора и пыли, а также разместить под ним фольгированную подложку.

3. Терморегулятор должен быть установлен в таком месте, чтобы максимально облегчить подключение к нему кабеля. При выборе настенного устройства желательно высверлить для него специальное отверстие. Сделать это можно воспользовавшись алмазной коронкой нужного диаметра.
4. Технология укладки электрического тёплого пола под плитку требует обязательного распределения под ним отражателя. Кабель нужно уложить по ранее составленной схеме. Важным моментом, касающемся выполнения работ является обязательная укладка в тех местах, где не будет установлена тяжелая мебель, которая может продавить жилы. Фиксация к полу осуществляется с помощью саморезов, дюбелей или хомутов, предназначенных для этих целей. После того, как он полностью распределён по поверхности пола и закреплён, необходимо «прозвонить» его с целью преждевременного обнаружения повреждений во время выполнения работ.
5. Заливка обогревающего кабеля в стяжку увеличивает его теплоотдачу, которая выполняется несколькими способами. Смешивание цементного раствора с пластификаторами и добавлением воды называется мокрым способом заливки. Сухим методом характеризуется вариант с использованием готовой смеси или керамзита. Укладка плитки может выполняться только после того, как цементный раствор наберёт соответствующую прочность. В некоторых случаях на это может потребоваться более 6 дней.
6. Кабельный тёплый пол без стяжки позволяет выиграть время, потраченное на затвердевание раствора. Для этого необходимо воспользоваться специальным тонким проводом, на который можно сразу после его монтажа укладывать напольную плитку. Все подробности процесса от начала до конца смотрите в этом полезном видео:

Требования безопасности

• нельзя подвергать кабель растяжениям, удлинять, укорачивать, подвергать любым повреждениям, а также включать в сеть, не размотав;
• перед работой проверьте провод на целостность с помощью тестера;
• обязательно сделать заземление, согласно нормативам ПЭУ;
• при температуре ниже 5°С работы проводить нельзя;
• бетонная стяжка твердеет в течение 28 суток, включать подачу электричества в это время запрещается;
• соблюдайте шаг в 8-12 см, более частый даст перегрев, редкий – недогрев;
• расстояние от металлических конструкций должно быть не менее 5 см, от деревянных – 3 см, от других нагревательных элементов – 40-50 см;
• подключать к сети должен квалифицированный электрик;
• чтобы избежать скачков напряжения, следует использовать защитные автоматы.

Разновидности теплого пола

Перед началом выбора системы подогрева пола, нужно учесть, что они имеют ограничения. Несмотря на то, что системы подогрева способны полностью заменить отопление в квартире, этого нельзя сделать по нормам Российского законодательства.

Эти ограничения вызваны рядом причин:

1. В квартирах разрешено использовать только электрический теплый пол, а массовое использование в доме подобных систем приводит к повышению нагрузки на электрическую сеть.
2. Массовый или частичный переход на электрическое отопление приводит к разбалансировке системы подачи тепла в доме.

Так как пол не будет использоваться в качестве основного источника тепла в квартире, можно сэкономить на его монтаже. Экономия заключается в прокладке обогревающего кабеля или пленки только в тех местах, которые свободны от мебели.

В частном доме возможности применения этой технологии намного шире. В зависимости от имеющихся источников энергии можно выбрать приемлемый вариант между водяным и электрическим видом подогрева.

Если дом снабжен автономными источниками электроэнергии, такими как ветряные генераторы или солнечные батареи, несомненно, стоит сделать выбор в пользу электрических, т.е. кабельных или инфракрасных, систем нагрева.

Если электричество поставляется по линиям электропередачи, то использование электрического варианта отопления частного дома будет очень дорого стоить. В том случае лучше сделать выбор в пользу водяного теплого пола. Он прослужит около 35 лет, после чего потребует замены.

Выбор

Как выбрать электрический теплый пол под плитку?

Основные критерии

• энергоэффективность;
• простота укладки электрического теплого пола под плитку;
• цена;
• расход энергии;
• безопасность.

Под плитку (в отличие от других покрытий) можно класть любой пол – инфракрасный и кабельный, со стяжкой и без нее.

При устройстве кабельной системы можно использовать одножильный или двухжильный кабель. Двухжильный проще в монтаже, его достаточно подключить к источнику одним концом. Одножильный создает замкнутый контур, его подключают двумя концами. Это вариант дешевле, но сложнее.

Намного проще укладка матов: достаточно раскатать рулон и подключить теплокабель через терморегулятор к источнику. Цена выше, чем у простого кабеля.

Кабельные системы убираются в стяжку. Маты и пленочный пол можно класть непосредственно под плиточное покрытие. Энергоэффективность пленочной системы ниже, чем кабельной.

Теплый пол под плитку электрический энергосберегающий – карбоновые маты. Его стоимость примерно та же, что и у кабельных систем, расход энергии ниже (до 60 процентов экономии), монтаж простой. Можно укладывать и в стяжку, и под покрытие.

Преимущество монтажа в стяжку – система надежно защищена от механических повреждений.

Минусы

• выше энергоемкость монтажа, дольше время укладки, дополнительные расходы на цементно-песчаную смесь;
• стяжка уменьшает высоту помещения;
• сложнее ремонт пола: придется демонтировать не только покрытие, но и стяжку.

  Особенности подключения теплого пола к терморегулятору

Для повышения энергоэффективности в конструкции пола может быть использован слой утеплителя листового и/или фольгированного.

Безопасность

• карбоновый пол считается самым безопасным за счет саморегуляции, он не перегревается;
• двухжильный кабель безопаснее одножильного экологически, т.к. у второго высокий электромагнитный фон. Одножильный вариант можно использовать в технических сооружениях. Для жилых нужен двухжильный;
• под мебель и массивное оборудование нагревательные элементы укладывать нельзя, во избежание механических повреждений и нарушений теплообмена в помещении;
• устройство кабельной системы требует надежного заземления;
• если вы укладываете электрический теплый пол под плитку в ванной, пульт терморегулятора нужно убирать за ее пределы.

Проверка пола

Перед тем как продолжить выполнять монтаж теплого пола под плитку своими руками, вы должны проверить уложенный пол на работоспособность:

1. Внимательно проверьте места сгибов и соединений.
2. Подайте питание на обогревающий элемент и проверьте температуру.
3. Дополнительно вы можете измерить показания, например, сопротивление специальным тестером. В паспорте нагревающего элемента должны быть указаны все нормативы.

После проверки изделия на работоспособность, перед вами открывается два пути: сделать ещё одну бетонную стяжку, залив тёплый пол цементом толщиной в 2-3 см, либо положить плитку прямо на обогревательный элемент, о чём мы подробно расскажем ниже.

Укладка инфракрасной пленки

Напоследок рассмотрим, как производится монтаж инфракрасного типа теплого пола.

Операция по монтажу не является особо сложным, но перед укладкой обязательно нужно выполнить подготовительные работы.

Потребуется укладка на поверхность пола термоизоляционного слоя. При этом между собой слои термоизоляции закрепляются монтажным скотчем.

Далее на поверхность термоизоляции расстилается инфракрасная пленка.

При надобности производится отрезание кусков, делать это надо только в местах, обозначенных на пленке.

При этом между двумя полосами пленки должно соблюдаться расстояние в 4-5 см.

Также пленку не нужно укладывать в места расположения мебели, она не должна подходить вплотную к стенкам и другим нагревательным элементам дома.

ТОП 20 лучших теплых электрических полов под плитку, линолеум, ламинат, важные критерии выбора

После укладки производится подсоединение проводки к каждому куску уложенной пленки.

Делается это при помощи специальных клемм, идущих в комплекте с пленкой.

Важно учитывать, что подключение каждого отрезка пленки в общую систему должно производиться параллельно. После соединения всех проводов в общую систему, производится изоляция клемм битумным изолирующим скотчем

После соединения всех проводов в общую систему, производится изоляция клемм битумным изолирующим скотчем.

Датчик температуры приклеивается при помощи скотча к тыльной стороне пленки.

Чтобы он не создавал неровности в поверхности, в теплоизолирующем слое допускается вырезание места под его расположение, а также прорезка каналов для укладки проводов.

После этого производится установка терморегулятора, подключение к нему выходов от инфракрасной пленки и проверка работоспособности системы.

Далее уже производиться укладка напольного покрытия. Если в качестве покрытия будет выступать ламинат, то всю поверхность пола нужно покрыть гидроизоляционной пленкой, а после уже класть ламинат.

Если же в качестве покрытия будет использоваться ковролин или линолеум, то для защиты инфракрасной пленки на поверхность пола лучше уложить фанеру или ДВП.

Но при этом важно учитывать, что крепление листов фанеры или ДВП к полу нужно производить только между полосами пленки, не задевая ее

Монтаж электроподогрева

Установка тёплых полов с электрическим подогревом производится с учётом нюансов выбранного вида оборудования. Вкратце рассмотрим рекомендации по монтажу каждого вида.

Кабельный подогрев пола устраивается из кабеля и терморегулятора. При выборе кабеля, который выпускается одно- и двужильным, следует отдать предпочтение более надёжному двужильному. Укладка кабеля производится следующим образом:

• поверх армированного выравнивающего основания нужно положить встык слой нефольгированного пенофола (теплоизолирующий материал);

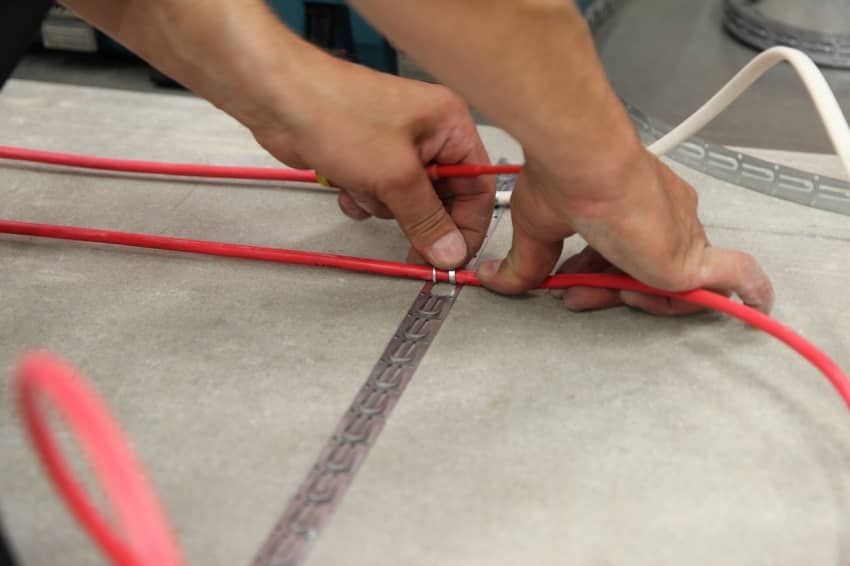

• на пенофол укладывают и крепят саморезами монтажные ленты, на которые производится монтаж кабеля согласно проектной схеме (длина рассчитывается в зависимости от площади подогреваемой поверхности, резка кабеля недопустима);
• поверх кабеля выполняют стяжку из цементно-песчаного раствора толщиной приблизительно 3 см.

Нагревательные маты не требуют для своей установки выполнения стяжки, класть плитку можно непосредственно на маты, покрывая их слоем плиточного клея. Чтобы заполнить пустоты в матах и приклеить плитку всей площадью к основанию, слой плиточного клея должен быть не менее 1 см. Отсутствие стяжки для матов и близость их расположения к поверхности керамической облицовки сокращает время нагрева пола после включения системы.

Нагревательные кабельные маты

На участки пола, запланированные к установке мебели, маты не укладываются, чтобы исключить возможность их повреждения.

Инфракрасная система подогрева обеспечит эффективный прогрев помещения с помощью плёночного термопокрытия, если уложить его на 80% площади пола. Монтаж инфракрасной системы подогрева не требует заглубления её в стяжку и выполняется за один день. Повреждение и выход из строя одного плёночного элемента системы (секции) не влечёт за собой отказ в работе всего устройства. Чтобы смонтировать инфракрасный электрический тёплый пол под плитку своими руками, нужны определённые теоретические знания и навыки выполнения этого вида работ, поэтому монтаж лучше поручить профессиональным исполнителям.

Электро теплый пол: разновидности и классификация

На современно рынке представлены несколько различных технологий, которые позволяют эффективно подогревать пол. В зависимости от используемого для нагревания элемента, выделяют следующие виды:

1. Кабельные.
2. Инфракрасные (пленочные).
3. Нагревательные маты.

Каждый из этих способов является достаточно безопасным, чтобы быть использованным в жилых помещениях. Кроме того, эти современные технологии имеют довольно длительных эксплуатационный срок (до 20 лет). Все варианты призваны снизить расход электроэнергии, и могут быть использованы как в качестве основного, так и в качестве дополнительного источника тепла. Так что даже в случае установки теплого пола в ванне под плитку, экономия станет заметна сразу.

Приобрети систему теплого пола можно в комплекте со всеми необходимыми элементами

Подогрев пола под плитку с использованием нагревательных матов

Это один из самых новых способов, который получил распространение совсем недавно. Но с каждым днем его популярность возрастает, что связано с простотой монтажа и превосходными техническими характеристиками. В данном случае используется специальная кабельная система в виде нагревательного мата, которая может быть заложена в процессе монтажа нового пола или реконструкции старого.

Технология предусматривает использование специального двухжильного экранированного кабеля, толщина которого 2,5 мм. А процедура монтажа производится максимально просто: используя цементно-песчаную стяжку, нагревательный элемент заливается на поверхности основания.

Подогрев пола под плитку с использованием нагревательного кабеля

В этом случае в качестве нагревательного элемента используют специальный электрический кабель, который змейкой прокладывается на поверхности основания. При этом обязательно соблюдают определённый шаг и выполняют фиксацию при помощи лепестков монтажной ленты. Все это, включая гофротрубку и термодатчик, заливают бетонной стяжкой, толщина которой составляет 3-5 см.

При монтаже системы теплого пола под плитку важно равномерно расположить нагревательные элементы

Инфракрасный теплый пол под плитку: особенности технологии

Главное преимущество этого способа – возможность монтировать систему не только на пол, но и на стены, и даже на потолок. Нагревательный элемент этого типа изготавливают по особой технологии, что позволяет сделать теплый пол без стяжки.

Пленочный теплый пол под плитку предусматривает наличие специального покрытия, которое исключает необходимость заливания стяжки и делает процесс монтажа проще. В качестве финишного напольного покрытия, в этом случае, может быть использована не только плитка, но и любой другой строительный материал, который на сегодняшний день можно найти в продаже.

Итог: какой теплый пол лучше под плитку

Как упоминалось ранее, выбор наиболее подходящего варианта должен быть основан на изначально имеющихся данных помещения. Каждый из рассмотренных способов имеет свои преимущества и может быть использован для обустройства дома. Так, например, водяная система подогрева может быть подключена и к системе автономного, и централизованного отопления. Кроме того, этот вариант наиболее выгоден в вопросе финансовых затрат.

Преимуществом системы электрического теплого пола под плитку является возможность ее монтажа как на пол, так и на стены

Невелики расходы и на обслуживание водяной системы. Однако, далеко не всегда этот способ является лучшим. Например, лучше отказаться от такого решения в старых домах, где плиты перекрытия не рассчитаны на серьезные нагрузки, которыми чревата установка подобной системы.

Электрический обогрев проще монтируется, а также отличается более высокими показателями энергоэффективности. Поверхность покрытия нагревается быстрее, а при обеспечении должной теплоизоляции, может достаточно долго сохранять накопленное тепло.

Статья по теме:

Теплый пол под плитку: цены на различные виды оборудования

При выборе специалистов для установки теплого пола, стоит поинтересоваться отзывами пользователей, чтобы предварительно убедится в качестве работ

Как уже упоминалось, самый дешевый вариант – водяной теплый пол под плитку. Цена за м2 может начинаться от 380 рублей. Поэтому, при желании установить теплый пол в ванную, площадь которой обычно невелика, эту задачу вполне можно решить и при весьма скромном бюджете.

Укладка кабеля или термомата

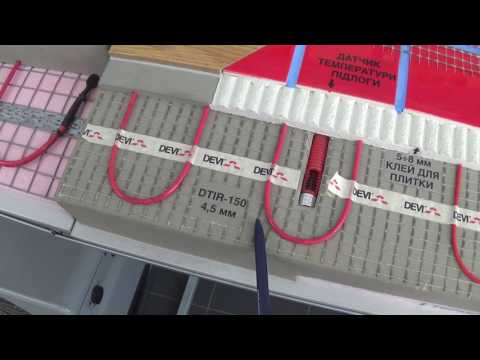

Прежде чем начать монтаж кабельного теплого пола, необходимо измерить сопротивление кабеля. Укладывается кабель змейкой на расстоянии высчитанного шага (не меньше 10 см) с использованием специальной крепежной ленты. Иногда устанавливается армирующая сетка, к которой при помощи пластиковых хомутов крепится кабель. Для укрепления кабельной змейки можно применять монтажные планки с отверстиями. От стен нужно отступить до 20 см.

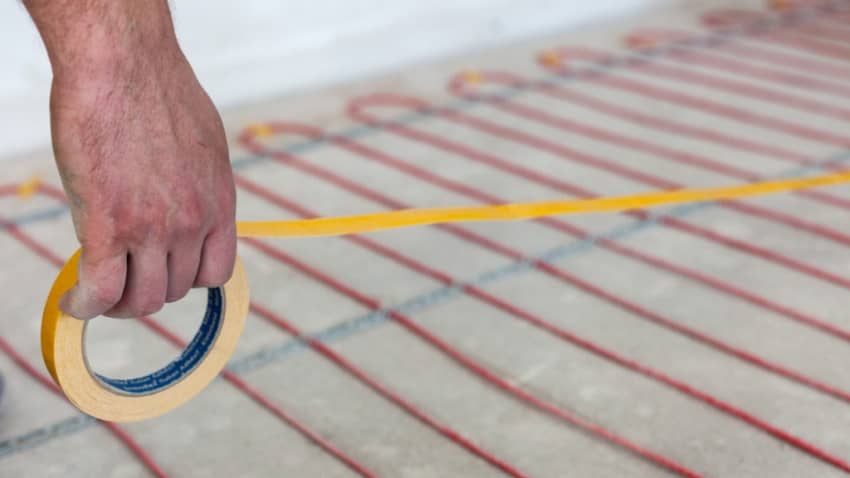

При укладке одножильного провода нужно провести его конец к начальному месту монтажа, не пересекая других витков. В двухжильном кабеле источником тепла служит один провод, второй — замыкает цепь, поэтому на конце кабеля делают соединительную муфту. Кабель монтируется после подготовки поверхности, прокладки теплоизоляции (при необходимости и гидроизоляции) и небольшого слоя бетонной стяжки. Иногда кабель укладывают непосредственно в бетонную стяжку. Сборка контура поверхности обогрева производится перпендикулярно стене, на которой расположен терморегулятор.

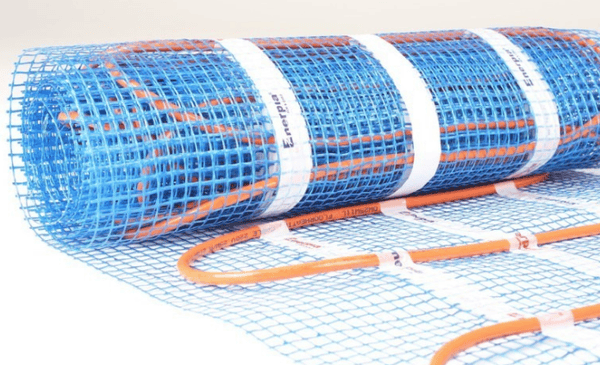

Сетчатые термоматы состоят из закрепленного на сетке стекловолокна тонкого кабеля. Маты можно устанавливать без предварительной бетонной стяжки, укладывая их в плиточный клей, увеличив его толщину до 10 см. Есть модели термоматов, имеющие самоклеющуюся нижнюю поверхность, которые достаточно прижать к полу для надежной фиксации. Маты с эластичным основанием можно растягивать при сложной конфигурации схемы обогрева.

Смотрите это видео на YouTube

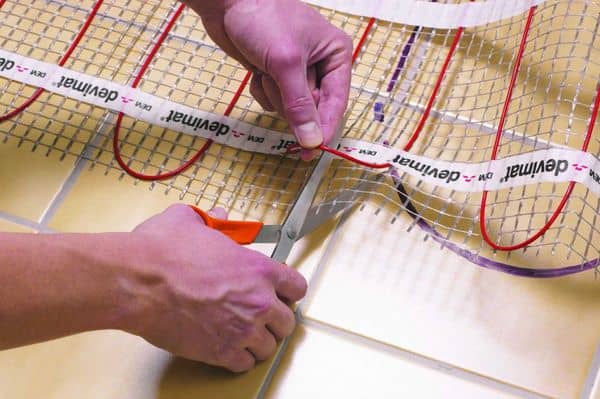

Нагревательные маты укладываются проще кабельного способа: нет необходимости высчитывать шаг между витками, исключен перегиб кабеля. Тем не менее необходимо знать, как правильно уложить теплый пол под плитку данным способом. Маты нужно крепить к слою теплоизоляции при помощи скотча, соблюдая расстояние между нагревательными фрагментами до 10 см и отступая около 20 см от стены. При оформлении поворотов маты можно подрезать, не задевая кабель, и выполнять нужные развороты. После монтажа электрическую систему нужно проверить на сопротивление.

Пошаговая инструкция по монтажу греющего кабеля

Установка датчиков и блока управления

• продолбить углубление для подрозетника, куда устанавливается терморегулятор;
• от прибора делают канавку (глубиной 20 мм) для укладки соединительного провода и датчика температур.

Укладка плитки поверх теплого пола

• загрунтуйте поверхность;
• сделайте разметку под плитку;

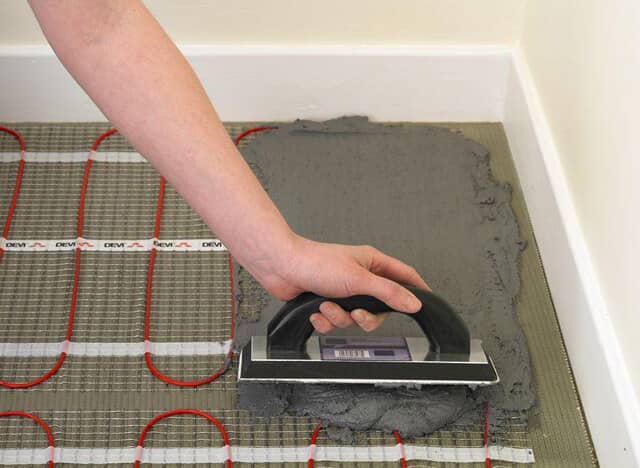

• накладывайте клей шпателем простым и гребенчатым для лучшего сцепления;
• покройте оборотную сторону плитки клеем и уложите, чуть придавив к поверхности;
• проверяйте на горизонтальность;
• после высыхания (через 2 недели) обработайте швы затиркой;
• после полного высыхания систему можно включать в работу.
