Разводка труб в ванной и на кухне

Определяем способ монтажа

Практика показывает, что разводку коммуникаций в санузле можно организовать тремя способами.

Способ # 1: Открытый

Предполагает прокладку магистралей поверх стен и пола. Используется при нежелании или невозможности прокладки труб в стенах. Главное достоинство – возможность постоянного контроля за состоянием трубопровода и легкий доступ к нему в случае возникновения аварийной ситуации. Кроме того, стоимость такой конструкции на порядок ниже и монтаж намного проще.

Однако внешний вид трубопровода, смонтированного открытым способом, оставляет желать лучшего. Неэстетичные коммуникации портят интерьер санузла. Поэтому их по возможности стараются замаскировать всевозможными экранами и коробами из гипсокартона или пластика и размещают на самых малозаметных участках помещения.

Кроме того, открытые коммуникации могут быть по неосторожности повреждены. Коммуникации, проложенные открытым способом, имеют не самый эстетичный вид, их по возможности нужно закрывать декоративными элементами

Коммуникации, проложенные открытым способом, имеют не самый эстетичный вид, их по возможности нужно закрывать декоративными элементами

Способ # 2: Закрытый

Трубы и соединения укладываются внутри стен, наружу выводятся только фитинги, к ним подключается сантехническое оборудование. Метод запрещен для использования на несущих стенах, которые нельзя штробить. Закрытый способ монтажа не нарушает оформление комнаты, поскольку инженерные коммуникации скрыты под облицовкой.

Кроме того, по неосторожности повредить такую магистраль невозможно. Однако, процесс монтажа и подготовки к нему намного сложнее, чем при проведении открытой укладки

Согласно строительным нормам элементы системы перед монтажом помещаются в специальную обсадную трубу, после чего укладываются в заранее подготовленные каналы, вырубленные внутри стен. После того, как магистраль будет уложена, стены заделывают и выравнивают, сохраняя плоскость.

Значимым недостатком закрытого монтажа можно считать отсутствие контроля за состоянием труб и необходимость в случае аварии демонтажа облицовки над пришедшим в негодность участком трубопровода.

Отверстия в стене после прокладки труб аккуратно заделываются, плоскость полностью выравнивается под финишную отделку

Способ # 3: Комбинированный

Магистрали укладываются поверх стен, после чего маскируются при помощи коробов или фальш-панелей. Сложность такой отделки заключается в том, чтобы проложить канализационные и водопроводные трубы достаточно близко, что позволит впоследствии закрыть их декором.

Кроме того, нужно хорошо продумать вид отделки, которая должна вписаться в оформление санузла и не загромождать его. Для маскировки труб чаще всего используются профилированные короба из гипсокартона, всевозможные пластиковые декоративные элементы или плитка.

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

• правильно сделанное соединение получается монолитным;
• нет заужения диаметров трубопровода в местах пайки;
• высокая ремонтопригодность;
• длительный срок эксплуатации;
• легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Особенности ввода коммуникаций в квартиру

Разводка по квартире служит одновременно для подачи/перекрытия, очистки, отслеживания протеканий, распределения воды между потребителями и выполнения других функций, зависящих от потребностей владельца жилья. Разводка труб также применима и для канализации.

В начале системы должен быть кран, которым открывают ток воды или перекрывают его в случае возникновения аварийной ситуации.

Открывать и перекрывать воду следует плавным поворотом рычага, иначе можно вызвать гидравлический удар, от которого повреждается сантехника.

https://youtube.com/watch?v=EFZcWaog6zs

После аварийного крана рекомендуется установить защиту от протечек с автоматической запорной арматурой. Дальше стоит провести очистку воды с помощью фильтра. Лучше устанавливать самопромывающиеся модели. Фильтр не пропустит грубые примеси, содержащиеся в воде, что продлит срок работы сантехнического оборудования.

В разводку можно устанавливать необязательные приборы. К таковым относятся редукторы, манометры и счетчики. Схема разводки имеет две разновидности.

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

• правильно сделанное соединение получается монолитным;
• нет заужения диаметров трубопровода в местах пайки;
• высокая ремонтопригодность;
• длительный срок эксплуатации;
• легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Виды разводки труб в ванной комнате

Существуют 2 варианта разводки труб в квартире: более простая в монтаже последовательная разводка и более сложная коллекторная. Каждый из них имеет свои плюсы и минусы

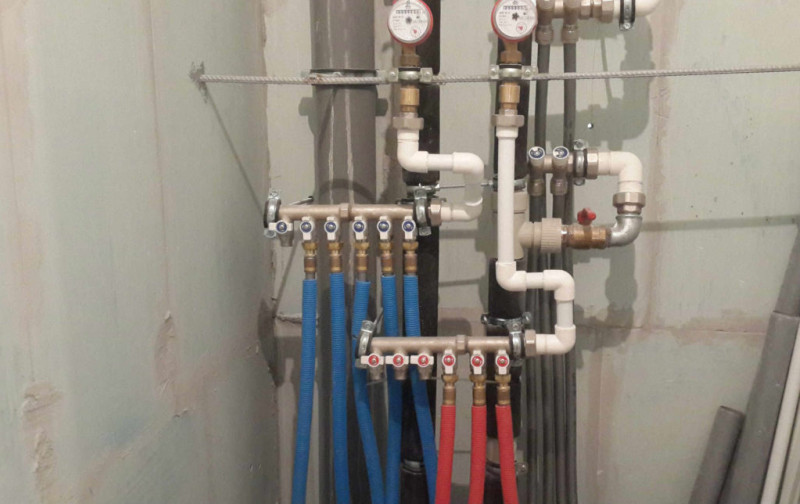

Коллекторная

В этом случае все сантехнические приборы подключаются к стоякам холодной и теплой воды параллельно через устройства, которые называются коллекторами. То есть каждое устройство в доме имеет свою индивидуальную магистральную линию, через которую он сообщается со стояком.

https://youtube.com/watch?v=17g4paGYXC8

Коллекторное устройство оснащается запорными кранами шарового типа. Каждый такой кран отвечает за водоснабжение одного прибора в помещении. В случае неполадки можно закрыть тот кран, который отвечает за сломанный прибор, а все остальные устройства будут работать, как положено. Как выглядит коллектор с кранами, можно посмотреть на фото ниже. Это устройство полностью умещается в специальный шкафчик.

Плюсы здесь очевидны:

1. Все приборы получают одинаковое количество воды.
2. Если одно устройство вышло из строя, не нужно полностью перекрывать водоснабжение. Достаточно просто на коллекторе закрыть кран на выходе магистрали, ведущей в поврежденное устройство.
3. Количества мест стыковок не так много. Поэтому можно проводить скрытую укладку трубопроводов, т.к. течь может возникнуть у коллектора или же на входе в само устройство. Эти места легко доступны.

Виды разводки труб в ванной комнате.

Последовательная

Этот метод предполагает отвод трубопровода от стояка к первому потребителю воды, а от него через тройник к следующему и так далее до самого дальнего. Этот вариант больше подходит для квартир, где предусмотрено эксплуатация малого количества приборов.

Последовательная разводка выполняется легко и требует малого количества стройматериалов. Все работы можно выполнить своими руками. Существенным недостатком можно считать невозможность отключения одного из приборов от стояка в случае его поломки. Придется отключить всю систему водоснабжения, закрыв запорный кран. Еще один недостаток: при одновременном включении всех приборов, давление в системе ослабевает, и вследствие этого напора жидкости может не хватить для тех устройств, которые находятся дальше остальных от стояка.

Последовательность работ по укладке труб

После составления схемы монтажа рекомендуется сделать разметку расположения труб с помощью изоленты или маркера. Это облегчит процесс установки. Затем на патрубке от центрального стояка монтируют шаровой кран. За ним будут идти счетчики. Для скрытого монтажа необходимо сформировать штробы. Они должны быть только вертикальными или горизонтальными, делать диагональные углубления запрещено.

Этапы укладки трубопровода в ванной.

1. Разметка и порезка труб согласно схеме.
2. Разложить все элементы магистрального водопровода в ванной, проверив размеры.
3. Установить хомуты для фиксации.
4. Монтаж труб нужно делать от центрального стояка.
5. После сварки или установки фитингов на точки подключения к сантехническим приборам ставятся заглушки.
6. Если нужно провести магистраль через стену, рекомендуется установить защитную гильзу.
7. Запуск воды, проверка отсутствия протечек.
8. Монтаж сантехнических приборов, и подключение к холодному и горячему водоснабжению.

Для последнего можно использовать гибкие водопроводные шланги. Исключение – при скрытом монтаже труб смесители в ванной устанавливаются без них. Для пластиковых труб допускается перепайка уже готовой схемы. Это может быть необходимо для подключения нового прибора.

Выбор материалов, труб и арматуры

1. Обеспечение необходимым инструментом и оборудованием для проведения работ.

2. Разработка технологии монтажа с учетом особенностей марки труб, арматуры, сантехнического и другого оборудования.

3. Монтажные работы.

Каждый из них требует ответственного подхода, специальных знаний и владения определенными практическими навыками. Если потратить время на изучения тонкостей проведения каждого этапа, то весь этот комплекс не простых работ можно выполнить самостоятельно.

Но без практического опыта в этом деле можно оставить без внимания важные моменты, за которыми стоят большие риски безопасной эксплуатации этой технической системы. Безусловно, опытные специалисты справятся с этим в более короткие сроки и с высокой степенью надежности и долговечности.

Профессиональный сантехник по разводке знает нюансы или особенности проведения каждого этапа. С учетом пожелания клиента сделает оптимальную планировку всей сантехники и оборудования. Разработает оптимальную схему.

Подберет лучшие по качеству материалы и арматуру. Он также знает особенности технологии монтажа с учетом выбора сантехники, труб и арматуры. Поэтому заказать разводку сантехники в новостройке, это более правильное решение, но стоит оно не дешево.

Себестоимость всего комплекса работ будет включать:

• затраты на материалы, трубы и арматуру трубопровода;
• оплату труда специалиста по установке всей системы разводки;
• затраты на расходные материалы по эксплуатации оборудования и инструмента;
• расходы на электроэнергию необходимую для работы инструментов и монтажного оборудования.

Если внимательно посмотреть на эти статьи расходов, то сразу видно, что стоимость разводки сантехники в новостройке может варьироваться от цены на выбранные материалы и комплектующие, и тарифов сантехника на выполнение каждого отдельного вида работ и всех в комплексе.

Наши преимущества:

• гарантируем качество всего комплекса работ по разводке сантехники;
• все условия проекта: планировка размещения сантехники, выбор материалов, труб и арматуры трубопровода тщательно согласовывается с заказчиком, с разъяснением особенностей разных брендов и конструкций;
• использование только высокотехнологичных материалов, труб и арматуры трубопровода, проверенных на практике;
• минимальные сроки выполнения заказа;
• для монтажа используется новейший инструмент и оборудование, что позволяет работать без шума и пыли;
• работы выполняют только высококвалифицированные сантехники с большим практическим опытом установки разводки сантехники.

Демонтаж

Замена труб в ванной в жилье вторичного фонда начинается с демонтажа старых подводок водоснабжения и канализационной гребенки. Как подойти к этой работе?

Демонтаж водопровода начинается с разборки сгонов после вентилей на входе в квартиру или дом.

1. Перекрываем вентиль;
2. Открываем кран на соответствующей воде, чтобы убедиться в работоспособности вентиля;
3. Сгоняем по длинной резьбе сгона контргайку;

1. Очищаем резьбу от подмотки и вслед за контргайкой сгоняем муфту;
2. Разводим сгон и подводку в разные стороны;
3. Придерживая вентиль вторым ключом, выкручиваем сгон из его корпуса.

Сгон на подводке водоснабжения.

Следующий этап — демонтаж смесителей. Смеситель в ванной снимается так:

1. Откручиваются накидные гайки на косоножках (эксцентриках);
2. Косоножки выкручиваются из муфт или уголков на подводках. В качестве инструмента я обычно использую вставленные внутрь косоножки пассатижи.

Способ демонтажа кухонного смесителя зависит от типа подводок:

Жесткие подводки разбираются на сгонах описанным выше способом;

Жесткие подводки разбираются на сгонах или срезаются.

У гибких подводок достаточно отвернуть накидные гайки. Сами шланги после демонтажа желательно заменить: срок их службы редко превышает 5 лет.

Скобы, фиксирующие подводки на стене, можно снять:

• С помощью болгарки, срезав дюбель. Как правило, монтажники сантехоборудования используют для их монтажа строительный пистолет;
• Зубилом, молотком и пассатижами. Зубило поддевает скобу, частично вытащив дюбель; далее он раскачивается и вынимается пассатижами.

После отсоединения от стены подводку остается только извлечь из отверстий в стенах. Если нельзя снять ее целиком, трубу можно порезать болгаркой или ножовкой по металлу.

Подводка и часть стояков демонтированы.

Чугунная канализация демонтируются, начиная с дальнего от стояка конца. Трубы и фасонина поочередно извлекаются из раструбов. Зачеканенное раструбное соединение разбирается так:

1. Вначале узкой прочной отверткой и молотком разрушается заделка раструба;
2. Затем оттуда той же отверткой извлекается каболка — просмоленные или пропитанные битумом пряди органического волокна;
3. Затем элемент канализации проворачивается в раструбе и враскачку извлекается из него.

Раструб крестовины или тройника тщательно очищается от мусора и глушится. Как правило, для этой цели используют уплотнительную резиновую манжету и заглушку диаметром 110 мм. Заглушка исключит попадание в санузел сточных вод и запахов канализации.

Раструб очищен и снабжен уплотнительной манжетой.

Заглушка исключит попадание в квартиру стоков и запахов канализации.

Последовательная разводка

Подобный тип прокладки труб применим для комнат с малым числом потребителей (общий смеситель на умывальник и ванну и подвод к стиральной машине). Последовательную схему удобно реализовывать, если в ванной уже закончены отделочные работы. Прокладка труб при использовании такой схемы, как правило, открытая. В тройниковой схеме трубы имеют небольшое число соединений и расположены компактно. Сам процесс сборки незамысловат – вы просто прокладываете магистраль от одного потребителя к другом попутно выводя из тройников подводящие трубы. Такая процедура не требует расхода большого количества материалов и дополнительных трат.

Но когда в вашей в ванной комнате присутствует множество точек забора воды (отдельные смесители на умывальник и ванну, бойлер, стиральная машина, санузел, посудомойка) работа данной схемы становиться неудовлетворительной. Может возникнуть нехватка напора воды для одновременной работы всех потребителей.

В обоих рассмотренных случаях есть ряд нюансов, которые всегда учитывают при сборке схемы водопровода:

• Число соединений должно быть минимальным;
• Труба и соединительные муфты должны быть из однородных материалов;
• Трубы желательно теплоизолировать, чтобы на них не оседал конденсат;
• Необходим свободный доступ к разъемным соединениям, фильтрам и приборам учета.

С чего начинается разводка труб

Многие начинающие мастера сразу берут в руки ключ и трубу, после чего приступают к делу. Такой подход к делу, даже для себя, является вовсе неправильным. Начинать работу нужно с того, что создаётся план или схема разводки, посредством которых определяется количество необходимого материала, просчитывается расход воды и затраты на покупки.

Начинается выполнение схемы с того, что выбирается перечень оборудования, которое планируется разместить в санузле. Если в квартире или доме ванная комната и туалет разделены между собой, то разводка труб будет выполняться отдельно для каждой комнаты. В совмещённом санузле все намного проще, так как схема понадобится только одна. Как только принято решение, какие сантехнические потребители будут размещены в ванной комнате и туалете, можно перейти к этапу выбора трубопровода соответствующих размеров для канализации.

Для этого имеются уже готовые таблицы, в которых представлена вся необходимая информация для выбора канализационных труб.

Подача воды выполняется с помощью нескольких диаметров трубопровода, составляющие ½ и ¾ дюйма. Составляя схему, нужно ориентироваться на следующие значения:

• для душевой кабины и ванной нужно подводить два трубопровода: горячее и холодное водоснабжение, а также канализация;
• умывальник и раковина также нуждается в подведении двух труб подачи воды и канализации;
• к биде подключается горячая и холодная вода, а также канализация;
• к унитазу подводится только холодная вода и канализация;
• если в ванной размещается стиральная машинка, то к ней подводится холодная вода и канализация.

Чтобы произвести точные расчёты, нужно расчертить схему в соответствии с размерами комнаты. На схеме нужно распределить все потребители сантехники, после чего приступать к расчёту необходимого материала. На схеме обозначаются все планируемые к подключению потребители, распределяя их канализационное подключение следующим образом:

1. Ближе всего к центральному стояку должен располагаться унитаз. Он должен располагаться на коротком расстоянии от слива, что позволит избежать засоров в трубопроводе, а также неприятного запаха.
2. Рядом с унитазом монтируется при помощи соответствующих фитингов слив для ванной, душевой кабинки, а также умывальника и раковины.
3. Слив стиральной машинки можно вывести в виде отдельного отверстия в центральном стояке.

Разводка труб канализации должна иметь соответствующие уклоны, что позволит исключить образование засоров в трубопроводе.

Первоначально рекомендуется выполнить прокладку канализационных труб в ванной, после чего приступать к монтажу водопровода. Специалисты могут выполнять прокладку водопровода и канализации параллельно, однако этого делать не рекомендуется начинающим мастерам, так как могут проявиться недоработки.

Этапы проектирования

Любой проект начинается с постановки задачи. Далее, предлагаются различные варианты её решения и выбор оптимального способа. Потом приобретается необходимый материал и производится монтаж. На последнем этапе обязательно выполняется проверка системы на работоспособность, и только после этого уже она закрывается (замуровывается).

Все работы по созданию водоснабжения условно можно разделить на 4 этапа:

1. Создание схемы разводки.
2. Выбор и закупка необходимых элементов трубопровода.
3. Монтаж.
4. Тестирование работоспособности.

Перед этими этапами следует чётко понимать, какое сантехническое оборудование будет использоваться, где оно будет расположено, и какие коммуникации необходимо к нему подвести. Берётся лист бумаги и составляется список: например, унитаз — подвод холодной воды и отвод канализации, умывальник — подключение горячего и холодного водоснабжения, стиральная машинка — подвод холодной воды и слива.

После того как с количеством и видом сантехники решено, можно непосредственно приступать к последовательному выполнению четырёх этапов.

Составление схемы

Для составления проекта необходим план комнаты. Даже если его нет, всегда можно будет нарисовать его самостоятельно. На этом плане схематично указывается вся водозаборная техника и стояки с холодной и горячей водой. Затем изображается трубная разводка в ванной. Чтобы на плане не было нагромождений, канализацию можно будет изобразить отдельно.

На схеме принято холодный трубопровод изображать синей линией, горячий — красной, а канализацию — чёрной. Обязательно на плане указываются тройники и вентили. При использовании на линии клапанов, фильтров очистки, водомеров или иной арматуры их месторасположения также необходимо указывать.

Чтобы в итоге правильно всё развести, нужно предусмотреть ответвления на дополнительно планируемую сантехнику, например, подключение в будущем стиральной машинки или поливочного шланга. При проектировании следует избегать пересечений, допуская их лишь в сложных ситуациях.

Особенности монтажа

При расположении труб существуют негласные правила. Их соблюдать необязательно, но составлены они на основании опыта и логики, поэтому всё же стоит стремиться к их выполнению. Наиболее значимые из них, следующие:

• трубы должны идти параллельно друг другу, при этом прокладывать их стоит вертикально или горизонтально;
• места стыков желательно делать на местах со свободным доступом, которые легко визуально контролировать;
• не следует пренебрегать установкой фильтра грубой очистки воды;
• отвод трубопровода не должен превышать размер трубы, от которой он делается;
• весь трубопровод лучше делать материалом одного типа ;
• схема разводки должна быть составлена так, чтобы количество соединений и переходов было минимальным;
• для избегания появления запахов канализации на неподключенные сливные трубы желательно установить заглушки.

Меры безопасности при прокладке труб

Для того, чтобы обезопасить себя при работе, подготовьте себе рабочее место – уберите все, что мешает подойти к местам установки труб. Перед работами в ванной комнате убедитесь, что нигде поблизости нет открытых электророзеток и оголенных проводов. Перекрыв воду на стояке, откройте проток на все краны, чтобы убедиться в отсутствии пропусков через запорный вентиль.

Работа с паяльником потребует осторожности, чтобы избежать от ожогов и возникновения пожара. Паяльник не оставляйте без присмотра, всегда устанавливайте его на специальную подставку когда не пользуетесь

Подберите для него место на несгораемой поверхности вдали от легковоспламеняющихся материалов и жидкостей.

Позаботьтесь о собственном здоровье и безопасности. К работе приступайте в спецодежде из толстой джинсы с длинными рукавами и штанинами. На ноги обуйте добротную рабочую обувь. Руки закройте перчатками из прочной ткани. Для защиты глаз перед работой с перфоратором оденьте защитные очки или маску

От чего зависит высота канализационного вывода

В отличие от водопроводной системы, отвод канализационных стоков по трубам осуществляется за счет естественной гравитации без напора, поэтому уклон необходим для их транспортировки к месту сбора.

Угол наклона канализационной трубы зависит от следующих факторов:

Предлагаем ознакомиться: Что такое высота фундамента бани и глубина заложения Что принимать в расчет

Шероховатость различных труб

Размещение канализационного вывода напрямую зависит от высоты установки раковины. В этом отношении определенных норм или правил нет, но рекомендуемые значения существуют:

• взрослый человек среднего роста — 80 см от пола до верхнего среза чаши умывальника;
• подросток среднего роста — 70 см;
• ребенок — 60 см.

Эти параметры обычно выдерживаются при обустройстве общественных санитарных отделений. При строительстве частного дома или установке раковин в своей квартире высота канализации под умывальник определяется по собственному росту или особенностям телосложения членов семьи. В любом случае, стандартный уровень установки раковины принято выдерживать в диапазоне 75-85 см.

Высота и пример отвода в стену

Обычная высота канализационной трубы от пола для горизонтального участка внутриквартирной системы равна 10-15 см. Это значение обусловлено особенностями конструкции выпуска ванны, расположенного на таком уровне над полом ванной комнаты. Разница высот между этим трубопроводом и выпуском для унитаза компенсируется использованием разных диаметров труб — под унитаз используют тройник на 110 мм, а остальная часть системы, как правило, имеет диаметр 50 мм.
