Внутренности сливного бачка унитаза

Регулировка объема набираемой воды

При желании можно легко регулировать количество воды, набираемой в бачок. Это необходимо, если унитаз плохо смывается или воды слишком много и есть необходимость уменьшить ее объем.

Для изменения объема наполнения нужно снять крышку бачка и выполнить несложные действия. Но прежде чем приступать к регулировке, сначала следует разобраться с устройством бачка.

Видеоролик ниже поможет в этом:

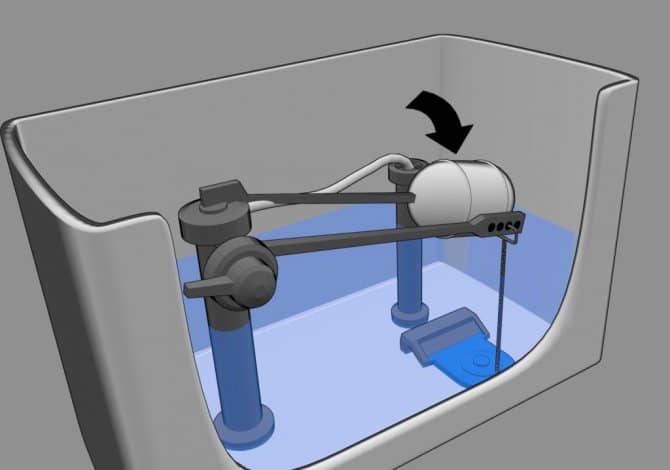

Вариант #1 – для систем с боковой подачей

Такие механизмы оборудованы рычагом, изготовленным из толстой металлической проволоки. Он соединяет клапан и поплавок. Чтобы поднять или опустить поплавок, необходимо немного согнуть проволочный рычаг.

После этого следует убедиться, что в бачок набирается нужное количество воды. Если нет – еще немного подогнуть проволоку. Приподнимая рычаг, можно увеличить объем воды, опуская – уменьшить.

Такой вариант подходит только для тех бачков, в поплавочной системе которых используется металл.

Во многих современных моделях вместо металлических частей используются пластиковые. Такие рычаги невозможно согнуть, но можно по их оси перемещать сам поплавок с помощью крепежного винта, предусмотренного конструкцией.

Поплавок может быть закреплен резьбой или защелкой. Если в конструкции применена защелка, то ее отжимают. Для увеличения объема воды в бачке поплавок перемещают ближе к корпусу клапана.

В результате уменьшается длина рычага. Если нужно снизить уровень воды, поплавок передвигают дальше от корпуса.

Это самая простая конструкция сливного бачка с боковой подачей воды. В качестве рычага использована латунная проволока. Слегка изменив угол ее наклона, можно уменьшить количество воды в бачке. Если в доме установлен счетчик, это отличный способ экономии на коммунальных платежах

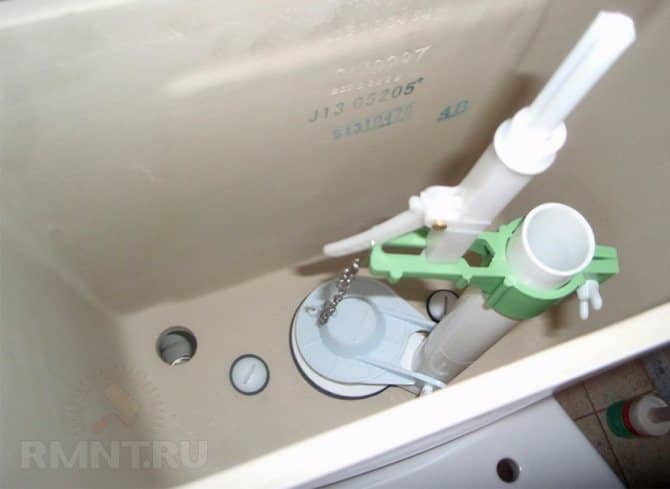

Вариант #2 – в бачках с нижним подводом

Если конструкция с нижней подачей воды, ее можно отрегулировать еще проще, чем систему с боковым подводом. В механизме есть специальный ограничитель уровня воды, соединяющий рычаг клапана и поплавок. Его можно удлинить или укоротить.

Поплавок на ограничителе закреплен с помощью резьбы. Чтобы отрегулировать уровень воды в бачке, нужно изменить его высоту с помощью пластмассовой гайки.

Главное преимущество конструкций с нижней подачей воды заключается в простоте установки и обслуживания. При ремонте или замене проблемы возникают крайне редко

Как выбрать бачок для унитаза?

Делая выбор, следует руководствоваться следующими критериями (приведены в порядке значимости):

• как осуществляется крепление к раковине унитаза, это может быть единая или раздельная конструкция;
• форма (вытянутая по вертикали или горизонтали, узкая и т.д.);
• подвод воды (нижний или боковой);
• слив бачка должно совпадать с соответствующим технологическим отверстием на раковине унитаза;
• тип конструкции механизма системы слива;
• цветовое решение.

Если принято решение устанавливать встраиваемый бачок, то следует учитывать, что в силу специфики конструктивного исполнения, все его элементы и модули должны быть изготовлены одним производителем и соответствовать модельному ряду.

Конструкция сливного бачка

Стандартный бачок состоит из двух механизмов: наливного; слива и перелива. В старых и современных моделях арматура несколько отличается.

Наливной механизм включает в себя два компонента:

1. Клапан – регулирует объем воды в бачке: своевременно обеспечивает ее подачу и перекрытие. В старых моделях клапан расположен сбоку корпуса, а в новых – в его нижней части.
2. Поплавок – управляет положением клапана: поплавок опущен – клапан открыт, поплавок поднят – клапан закрыт. Изначально поплавок функционировал в горизонтальном положении, но в современных моделях он двигается только в вертикальной плоскости.

Благодаря модернизации конструкции бачков наливной механизм стал работать в несколько раз эффективнее: в новых моделях запорная арматура перекрывает воду не постепенно, а полностью на самом финише набора, что гарантирует оперативность поступления воды в емкость.

Устройство бачка унитаза

Но наиболее серьезное усовершенствование произошло с механизмом слива и перелива. В старых бачках под сливной системой подразумевалась резиновая груша, которая герметично закрывала выходное отверстие. Функционировала она максимально просто: тяните за цепочку или поднимаете рычаг – и вода начинает течь в слив. Но современный механизм – это сложный арматурный узел, включающий в себя два главных компонента:

1. Перелив – защищает бачок от переполнения: когда объем превышает максимальную отметку, жидкость начинает уходить в чашу унитаза.
2. Слив – обеспечивает непосредственный слив воды при нажатии на спуск бачка.

Распространенные проблемы со сливным бачком

• Сливной бачок подтекает. В этом случае необходимо отрегулировать поплавковый кран. Это происходит за счет изменения тяги поплавка. Для увеличения или уменьшения уровня воды его необходимо поднять или опустить. После этого регулируют сам кран.
• Вода поступает, но не заполняет сливную чашу.Необходима регуляция поплавкового механизма.
• Вода не поступает.Возможно засорение места между патрубком и сливным устройством; необходима замена поплавкового клапана.
• Вода переливается через край смывной емкости. Необходима регулировка поплавка.

Таким образом, выбор сливного бачка зависит от его материала, механизма и монтажа конструкции. Зная принципы действия сливного устройства, можно самостоятельно наладить механизм в случае его выхода из строя или правильно установить унитазв случае приобритения нового устройства.

Рекомендации по выбору и ремонту начинки бачка

Советы от специалистов:

Определяясь с моделью унитазного бачка, прибегают к традиционной формуле соотношения цена/качество. Металлические изделия демонстрируют большую надежность и долговечность, однако их стоимость на порядок выше, чем на пластиковые изделия.
Менее шумными считаются дорогие модели с нижним подводом воды в бачок

При этом важно учитывать, что на установку приборов данного типа уходит на порядок больше времени и сил.
Конструкция поплавка бывает двух типов: пустой герметичный цилиндр или перевернутый стакан. Большую надежность демонстрируют цилиндрические поплавки

Однако любая пробоина корпуса выводит их из строя, т.к. внутрь изделия начинает попадать вода и оно теряет свою функциональность. Полноценная работа цилиндра возможна только при заполнении его воздухом. Пробитый поплавок подлежит замене.

Набор воды в бачок: варианты и их особенности

Функционирование устройства подачи воды осуществляется за счет установки специальной арматуры, которое может быть проведено двумя способами: верхним и нижним.

Вариант #1: верхнее расположение арматуры

Арматура в этом варианте находится в верхней области сливного бачка, при этом поступление воды организовано через боковой канал.

Поплавок, находящийся на одном плече рычага, достигает определенного уровня, после чего другое плечо рычага давит на шток. Происходит перекрытие подачи воды при помощи мембраны.

Данный вариант подачи воды отличается повышенным шумом, сопровождающим процесс работы прибора, однако это не мешает отечественным производителям снабжать выпускаемые модели подобной арматурой.

Вариант #2: нижнее расположение арматуры

Нижний вариант подачи воды лишен недостатков верхнего способа. При нижнем расположении арматуры, отвечающей за наполнение бака, оборудование работает практически бесшумно.

Поплавок, перемещается по вертикальному штоку, приводит в движение запирающую мембрану при помощи особой тяги, выступающей в качестве регулятора объема жидкости в баке.

Виды смывных бачков по типу подключения к воде и расположению поплавка, от которого зависит уровень шума, издаваемого при функционировании сантехнического прибора

Принцип работы

Разберем более подробно принцип работы сливного бачка унитаза. После того как пользователь нажимает на кнопку бака, запускается система его сливного механизма. После того как процесс начался, активируется шток, который в зависимости от его движения поднимает грушу, которая, в свою очередь, открывает запирающий клапан сливного механизма и вода без всяких проблем поступает уже непосредственно в унитаз, после чего уже и в канализацию. За такой немаловажный процесс отвечает арматура, которая производит регулировку того, как будет производится слив воды из бака. Стоит сказать о том, что устройство сливного может отличаться в зависимости от используемой конструкции, при этом может иметь свои отличительные особенности.

Разумеется, что как и любое другое устройство, сливной бачок может давать сбои в работе, так как он тоже имеет свои “слабые части”, которые могут просто износиться или сломаться. Основными проблемами являются: неудержание воды в баке, медленная ее подача в бачок, чрезмерное количество.

Постоянно журчащая вода в бачке и, как следствие, деньги, которые платятся за водоснабжение, утекающие в канализацию — типичная картина сломанного унитаза. Чтобы решить эту проблему, нужно поменять арматуру для смывного бачка. Как это сделать и как выбрать нужную, будет рассказано в этой статье.

Всем знаком звук льющейся в унитазе воды. Этот звук говорит о том, что унитаз пора ремонтировать. На первый взгляд, проблема очень серьёзная и без соответствующих знаний и навыков неразрешимая. Однако это только на первый взгляд. На самом деле ремонт унитаза — это чаще всего ремонт или замена сломанной арматуры смывного бачка. Процедура эта несложная и не займёт у вас много времени.

Как устроен смывной бачок? По сути, в нём установлено два независимых друг от друга устройства — это заливной клапан (через него вода поступает в бачок) и сливная колонка (она обеспечивает поступление воды из бачка в унитаз и, соответственно, смыв). Совокупность этих двух устройств и образует арматуру для смывного бачка унитаза. Различные производители предлагают свои модели с какими-то уникальными конструкциями, разными формами и расцветками

Несмотря на такое многообразие, важно понимать, что практически все они универсальны (вероятность того, что купленная в магазине универсальная арматура вам подойдёт, составляет порядка 95%). То есть, зная тип вашей, вы без труда в любом магазине сантехники купите нужную вам арматуру

В рамках этой статьи абсолютно не рассматриваются арматуры для встроенных бачков. Дело в том, что они как раз не попадают в указанные выше 95% универсальных вариантов.

И так, осталось только выяснить, каких типов бывают арматуры и как можно самостоятельно определить, какая нужна именно в вашем случае.

Основные типы конструкций сливного оборудования

Они различаются по механизмам подачи и смыва жидкости. Работу водоотведения выполняют устройства автоматического, кнопочного или рычажного вида. Конструктивно внутренности для сливного бачка унитаза выглядят так: поплавок через тягу и клапан управляет входным отверстием, регулируя подачу воды. Тем самым оно играет роль запорного клапана.

При этом уровень жидкости зависит от высоты поднятия поплавка, и он регулируется на тяге путем ее подгибания либо изменением положения на направляющей.

Рычажные механизмы

Они были главными сантехническими моделями прошлого столетия. Работа их отличалась неприхотливостью устройства: слив жидкости происходил в течение того времени, пока удерживался запорный клапан через цепочку.

Потом были внедрены системы с функционированием сифона, когда запор клапана происходил автоматически после набора воды.

Но эти виды механизмов выделяются увеличенным, нерегулируемым сбросом жидкости и не отвечают современным требованиям эстетики.

Кнопка для слива

На нынешних бачках монтируются механизмы для слива в кнопочном исполнении. В основном кнопки расположены внутри крышки резервуара для слива, и механизмы при этом удерживают запирающий клапан автоматически.

Их достоинство, кроме самостоятельного функционирования — удобная настройка подачи жидкости. А изделия с двухкнопочной арматурой для сливного бачка сливают воду полностью или частично, в зависимости от того, какая нажата кнопка.

Виды

Конструктивно, бачки для унитаза делятся на несколько разновидностей.

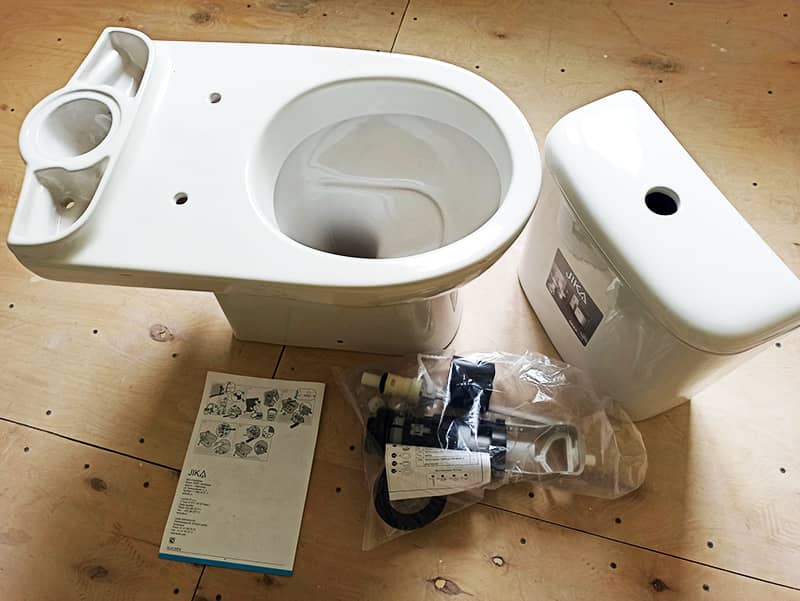

«Компакт»

Это самый популярный вариант. Бачок устанавливается непосредственно на унитаз, для чего последний, сзади имеет полочку с крепежными отверстиями.

Унитаз-компакт

Встраиваемый

Такие системы сложнее в установке, чем «компакты», но из-за ряда преимуществ, все больше пользователей отдают им предпочтение. Изделие устанавливается в особую раму (инсталляцию) вплотную к стене, после чего на уровне его передней стенки монтируется гипсокартонная перегородка (фальш-стена). В итоге на виду остается только унитаз.

Обычно применяется чаша подвесного типа — она также крепится к инсталляции.

Достоинства встраиваемого решения:

• помещение смотрится аккуратно;
• весь пол доступен для уборки;
• шум воды в бачке за перегородкой не слышен.

Кнопка смыва располагается на передней стенке. Через отверстие для нее осуществляется доступ к арматуре для ремонта.

Наряду с подвесными, выпускаются и унитазы с опиранием на пол — для людей, опасающихся садиться на подвесной вариант. Страхи эти не обоснованы, поскольку крепление выдерживает вес до 400 кг, но кое-кто предпочитает все же напольный вариант. Мыть пол вокруг такого унитаза все равно проще, чем с обычным.

С верхним расположением

Устанавливается почти под потолком и подключается к унитазу трубой. Это вариант устаревший, но кое-где он еще встречается: в общественных туалетах, общежитиях и пр. Применяют такие конструкции и в интерьерах, оформленных в стилях «ретро» или «лофт».

Достоинство решения: вода подается в чашу с сильным напором, чем обеспечивается высокое качество смыва.

Недостатков больше:

• спуск воды сопровождается сильным шумом;
• механизм слива труднодоступен;
• дизайн в эстетическом плане проигрывает «компакту».

Регулировка арматуры в сливных бачках

Вначале разберем, как настроить объем воды в системе смыва с одной кнопкой.

1. Сначала перекрываем подачу воды краном.
2. Спускаем жидкость из емкости.
3. Изымаем из посадочного места кнопку, для чего ее просто выкручиваем как болт.
4. Снимаем крышку сливного резервуара.
5. Регулируем поплавок, который находится справа в бачке. Он сопряжен с небольшой лапкой, которая меняет подачу жидкости. На этом мембранном клапане находится винт, регулирующий положение рейки для изменения уровня жидкости. Если этот болт открутить, то повысится уровень воды в баке и, наоборот, в случае закручивания регулировочного винта на несколько оборотов – воды в бачке будет накапливаться меньше.
6. После настройки нужно не забыть подтянуть гайку крепления. А также регулировку можно производить посредством пластиковой гайки, смонтированной на некоторых моделях сливных бачков. Оптимальным и экономичным вариантом будет считаться настройка механизма, когда жидкость не будет доходить до переливного отверстия на 2-3 см.

После регулировки нужно проверить уровень наполнения бачка, для чего открыть воду и дождаться, пока не прекратится ее подача за счет клапана, при этом не допуская перелива воды.

Убедившись в правильности регулировки, поставить крышку на место и установить обратно кнопку, закрутив ее от руки.

Регулировка двухуровневого слива

Такие системы нуждаются в настройке максимального и минимального объема воды для необходимого слива.

• выкручиваем кнопку для сброса жидкости (вывинчивается за ободок кнопки);
• снимаем крышку с бачка;
• для подачи нужного количества воды в устройстве поплавка нужно открутить или закрутить винт, и переместить его вверх или вниз по отношению к трубе перелива — соответственно, уровень воды в бачке будет больше или меньше.

Виды механизмов спуска воды

К боковому механизму спуска воды относят цепочку или веревку, закрепленную на конце рычага, находящегося внутри сливного бачка. При этом бак располагается на некоторой высоте от унитаза.

Чтобы вода потекла по трубе, соединяющей бачок с чашей сантехнического прибора, необходимо дернуть, как в сказке, за веревочку. Только при этом откроется не дверь, а отверстие в сливном баке, закрытое коробкой с прокладкой, закрепленной на другом плече рычага.

Такие сливные бачки были повсеместно распространены в советское время. Сейчас встретить такую модель можно лишь в старых квартирах, продающихся на вторичном рынке недвижимости.

Хотя многие владельцы стараются перед продажей заменить устаревшую сантехнику новыми образцами, чтобы повысить привлекательность объекта и, соответственно, его стоимость.

Верхним механизмом спуска воды оснащаются современные унитазы. В этом случае на крышке сливного бачка в ее центральной части располагается:

• головка, потянув за которую вверх, вытягивается стержень (шток), поднимающий резиновую грушу или пластиковую прокладку из седла и открывающий тем самым отверстие, в которое устремляется водяной поток;
• одна или две кнопки, в зависимости от модели унитаза, обеспечивают частичное или полное опустошение емкости бака.

Принцип действия штокового механизма слива, основанный на вытягивании стержня с резиновой грушей, закрепленной на его конце, из седла

Двухкнопочные модели разработаны для экономного расходования воды и уменьшения суммы коммунальных платежей. Это стало возможным после установки водосчетчиков, отслеживающих объем потребления холодной и горячей воды.

Спуск воды из сливного бочка осуществляется вручную, то есть человеку надо самому нажать кнопку, дернуть за веревочку или потянуть вверх головку штока. Бывают модели, где спуск воды происходит автоматически без непосредственного участия человека.

Такие сантехнические приборы устанавливают обычно в общественных местах.

Варианты настенного расположения сливного бачка унитаза. В обоих случаях вода поступает из бачка по трубе (короткой или длинной). От длины трубы зависит скорость водного потока и сила смыва

Как разобрать унитаз для ремонта

Все работы начинаются с перекрытия воды на вводе в бачок или всей водопроводной ветки. После этого необходимо спустить имеющуюся в бачке воду в унитаз.

Сначала необходимо демонтировать кнопку. Есть разные варианты крепления. Иногда кнопка крепится на крышку бачка. Если кнопка снимаете без демонтажа вместе с крышкой, то переходим на следующий этап.

ФОТО: elektrikadeshevo.ruЕсли арматура штоковая, необходимо сначала отвернуть набалдашник на ручке смыва

После снятия крышки мы видим сливную колонку в положении затвор. Сбоку наливной клапан. Если длина шланга-подводки достаточна для того, чтобы снять бачок и положить его сверху на унитаз, то переходим к следующему пункту. В противном случае отворачиваем подводку. Сливная колонка разборная — состоит из двух частей. Чтобы было проще проводить работы, демонтируем верхнюю часть. Для этого поворачиваем её на 90° (она отсоединится от нижней части с отщёлкиванием).

ФОТО: m.onlinetrade.ruПосле этого снимаем бачок

Дальше освобождаем платформу от уплотнительной прокладки. Если внешне никаких повреждений на бачке нет, то причиной течи может быть сдвинувшийся бачок и соскользнувшая уплотнительная резинка.

Заменяем резиновую прокладку и начинаем сборку в обратном порядке. Часто причиной потерь воды является некачественная арматурная система, которая неплотно прилегает к месту сброса воды. Самые распространённые причины протечки: поломка поплавка или сливной колонки, загрязнение деталей, истончение резинового уплотнителя.

Чугунный сифон как деталь из прошлого

Стоит ли говорить, что раньше сантехнические детали и вовсе не имели ассортимента, да и функциональность зачастую хромала. Это в современном мире рынок сантехники развивается и расширяется молниеносно. Это касается как приспособлений для устройства смыва, так и для ванн, раковин, унитазов.

Принцип чугунного сифона

В далекие 80-е в каждой советской квартире был чугунный сифон, причем, в количестве трех штук. Один был под раковиной в кухне. Второй – под раковиной в ванной комнате и третий под унитазом. Изделия из чугуна тогда были везде. Чего стоят только чугунные батареи, поднять которые было просто невозможно. Так вот, чугунный сифон был единственным вариантом для установки. Они весили внушительно, но, что уж лукавить, прекрасно справлялись со своей задачей. Стоит отметить недостатки такого изделия. Прежде всего – вес. Установка чугунного сифона отнимала не только колоссальное количество времени, но и физических сил. Стоило изрядно потрудиться, чтобы установить клапан таким образом, чтобы он не пропускал через стыковые швы воду.

Также недостатком можно назвать некоторую хрупкость. Обычный удар об пол мог нарушить целостность конструкции, что грозило течью. Конечно, воздействие времени также нельзя сбрасывать со счетов. По истечении 2-3 лет чугунная деталь может прохудиться и потребовать замены.

Регулировка уровня воды

Если подача воды осуществляется сбоку, то максимум ее уровня в бачке регулируется изменением длины спицы. Именно на ее конце закреплен поплавок. В старых и многих новых моделях роль этого рычага выполняет толстая латунная проволока.

Ее необходимо просто согнуть посередине, чтобы поплавок сместился вниз либо вверх. Чем выше он в итоге окажется, тем больший объем бака будет заполнен.

Однако сейчас все чаще металл меняют на пластик. А пластиковые элементы изогнуть под нужным углом не получится, они могут просто переломиться.

В такой конструкции поплавок необходимо сдвигать вдоль оси шпильки из пластика, увеличивая либо уменьшая тем самым плечо рычага. Чем дальше от клапана окажется поплавковое устройство, тем больше воды поступит в бачок.

Галерея изображений

Фото из

Шаг 1: Подготовка к регулировке положения поплавка

Шаг 2: Регулировка положения поплавка гайкой

Шаг 3: Проверка действия смывного устройства

Шаг 4: Изменение уровня по фактическим результатам

Плечо поплавка в моделях унитазов с нижним подводом воды расположено вертикально. Здесь уровень воды регулировать гораздо проще.

Поплавковый элемент надо просто сдвинуть вверх/вниз и зафиксировать на нужной высоте предусмотренными для этого зажимами либо гайками.

Для упрощения регулировки положения поплавка некоторые механизмы имеют резьбовое соединение на штанге либо вращающийся блок для подстройки позиции этого “буйка”

Основная проблема при выполнении регулировки заключается не в изменении положения поплавка, а в необходимости снимать крышку бачка унитаза. На ней крепится кнопка слива, которая во многих моделях жестко соединена со спускным механизмом.

Чтобы ничего не поломать, разбирать эту конструкцию следует крайне осторожно. Сначала необходимо аккуратно выкрутить зажимное кольцо кнопки

И только после этого можно будет без опаски сдвигать крышку.

У вас все-таки случилась досадная поломка крышки унитаза? Можно попытаться починить ее своими руками. В этой статье мы пошагово рассмотрели как это сделать.

Если при верхнем положении поплавка вода все равно продолжает поступать в бачок, то проблема кроется во впускном клапане. Его придется разбирать и чистить либо полностью менять

Практически все рабочие элементы механизма сливного бачка в унитазе сейчас выполняются из пластика, а не из металла. Из-за этого они нередко ломаются.

В магазинах сантехники продаются как готовые конструкции слива и подачи, так и отдельные их составляющие для ремонта. В одних ситуациях дешевле заменить только часть устройства, а в других проще поменять полностью весь узел.

Вам также может быть интересно почитать о том, как правильно разобрать сливной бачок, чтобы ничего случайно не повредить.

Принцип работы

Различают 2 типа подводки к сливному бачку: боковая и нижняя. В первом 2 отверстия, одно из которых закрыто заглушкой. Слив выполняется благодаря нажиму на боковой рычаг или кнопку.

Эта модель обладает одним недостатком: при наполнении и сливе вода двигается с большим шумом. Частично проблему решают за счет удлинения наливного шланга.

Нижняя подводка воды к унитазу конструктивно устроена проще и исключает лишние передаточные рычаги. Работает унитаз почти бесшумно. Включает следующие элементы:

• поплавок – служит регулятором уровня жидкости в емкости;
• направляющая, по которой движется поплавок;
• спусковое устройство – включает стакан, связанный одним концом с поплавком, а другим с элементом, запирающим сливное отверстие;
• мембранный клапан.

Работает унитаз с нижней подводкой по упрощенной схеме.

1. Чтобы спустить воду, пользователь нажимает на кнопку на крышке бачка. При этом сливная колонка или стакан поднимается, освобождая сливное отверстие.
2. Жидкость выливается в унитаз. При этом поплавок по направляющей спускается вниз.
3. Поплавок, спускаясь вниз, создает тягу. Она передает усилие на запорный клапан и он открывает наливное отверстие. Вода заполняет бачок.
4. Как только поплавок начинает двигаться по направляющей вверх, сливная колонка опускается вниз под весом жидкости. Рычаг ее больше не удерживает.
5. По мере перемещения поплавка вверх тяга уменьшается. Когда элемент достигает отметки максимум, тяга исчезает и запорный клапан перекрывает наливное отверстие. Резервуар заполнен.

Конструкция нижней подводки проще, поэтому служит она дольше. Однако при ремонте своими руками компактность и простота оборачиваются некоторыми неудобствами. Арматура размещается слишком близко друг к другу, так что даже для качественного осмотра ее лучше разобрать полностью.

Внутреннее строение сливного бака

При установке нового унитаза со сливным бачком первое, на что необходимо обратить внимание, это комплектность приобретенного оборудования и его размер. Если состояние чаши определяется чисто визуально на предмет установления ее целостности, то сливное приспособление достойно более пристального внимания

Его нужно не просто правильно установить, но и настроить для работы в оптимальном режиме. Это может дать солидную экономию из-за расхода воды.

На сегодняшний день рынок строительных материалов заполнен массой различных изделий по материалу и внутренней начинке. При желании можно найти и сантехнику устаревших конструкций, если таковая понадобится.

Конструктивные исполнения внутреннего устройства спускных бачков практически одинаковые с незначительной разницей у различных поставщиков:

1. Механизмы, включающие в себя стоп-кнопку. Вода будет сливается до тех пор, пока она нажата или не вытечет весь объем. Если отпустить кнопку раньше по мере очистки чаши унитаза, жидкость перестает вытекать в нее.
2. Сливные устройства с двумя кнопками. При нажатии одной из них выливается весь объем воды, а при использовании второй выливается часть жидкости в зависимости от регулировки расхода. Кнопки спутать невозможно – они разного размера. Они появились на рынке сравнительно недавно и это связано с необходимостью экономии водных ресурсов и, как следствие, собственных денег.
3. Двух режимные сливные механизмы.

Отличаются бачки и по характеру смыва:

• прямой – при этом вода в чашу течет непосредственно из бачка, по одному направлению;
• обратный – вода при смыве может менять направление притока, что более эффективно очищает чашу унитаза, правда при этом создается шум.

Типовая схема устройства бачка унитаза напоминает обыкновенный гидрозатвор, включающий в себя поплавок и систему рычагов. При использовании кнопки или тяги (для штоковых механизмов), вода льется сверху вниз, очищая чашу унитаза.

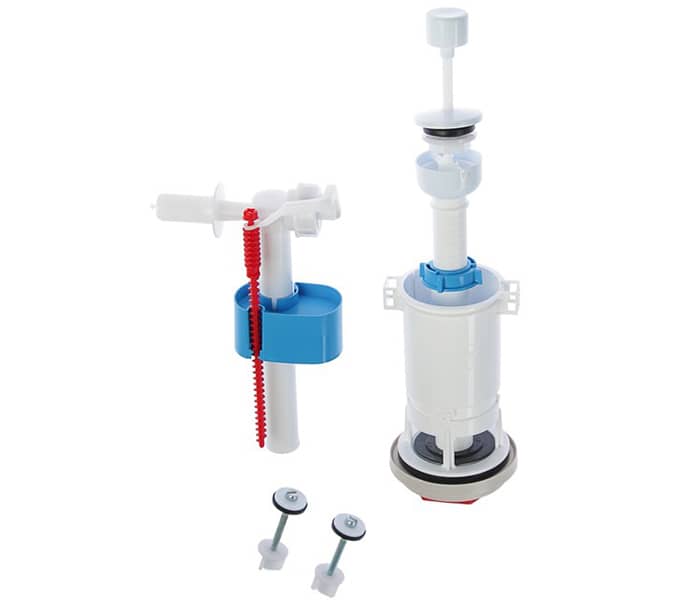

Внутренности для сливного бачка включают в себя:

1. Впускной клапан.
2. Поплавок.
3. Сифон.
4. Систему рычагов для перемещения деталей и узлов механизма.

Классификация клапанов

Впускной клапан для унитаза подразделяется на отдельные виды в зависимости от следующих признаков:

• материала, использованного для изготовления;
• способа подключения.

Материалы для изготовления клапана

Заливной клапан для сливного бачка унитаза может быть изготовлен из следующих материалов:

• сплава латуни или бронзы. Металлические изделия отличаются долговечностью и высокой надежностью, так как практически не поддаются воздействию коррозии. Однако стоимость таких изделий достаточно высока;

Клапан для унитаза, изготовленный из латуни

пластика. Пластиковые клапаны являются наиболее популярными среди потребителей, так как при невысокой стоимости отличаются и длительным периодом эксплуатации.

Заливной клапан, изготовленный из полимера

Виды клапанов в зависимости от способа подключения

По способу подключения клапана разделяются на:

устройства с нижним выходом. Нижний клапан монтируется на дно сливного бачка. При выборе этого способа подключения можно избежать шума, производимого водой при заполнении емкости. Клапан с нижней подводкой также позволяет спрятать наливной шланг и не заполнять пространство туалетной комнаты фурнитурой;

Устройство для подводки воды снизу бачка

устройства с боковым выходом. Клапан боковой соответственно подключается к боковой поверхности бачка, в зависимости от подводки с правой или левой стороны. Такая арматура является наиболее простой по конструкции, что положительно влияет на срок службы изделий. Кроме этого стоимость боковой арматуры меньше, чем нижней.

Заливное устройство для боковой подводки воды

Устройство бачка унитазаx можно условно разделить на три этапа по принципу действия. Что это нам даст? Все очень просто! Зная основные принципы действия бачка, мы, при необходимости, сможем его починить. В данной статье не будут рассмотрены определенные модели бачка унитаза, а будет рассмотрен сам принцип его работы. Итак, начнем.

Условно работу бачка можно разделить на три этапа:

1. автозаполнение бачка;
2. система слива;
3. защита от перелива (при полной или частичной поломке системы автозаполнения)

Наглядная схема бачка унитаза | Боковое подключение подачи воды

Система автозаполнения водой бачка состоит из поплавкового клапана, в который входит:

1 арматура с 1а запорным клапаном 2 штанга подвески поплавка 3 штуцер с трубкой подачи воды в бачек (трубка, погруженная в воду гасит шум при наборе воды) 4 поплавок

Система слива состоит:

5 тяга 6 клапан сливного отверстия

Защита от перелива при неисправности системы автозаполнения

7 переливная трубка (зачастую совмещенная с системой слива)

Следует понимать, что уровень заполнения водой бачка зависит от выставленного уровня погружения поплавка. Чем ниже будет установлен поплавок, тем меньшее количество воды потребуется, чтобы его поднять и через штангу подвески поплавка, используемую как рычаг, привести в действие запорный клапан, который перекроет подачу воды в бачок и завершит процесс его заполнения.

Уровень погружения поплавка регулируется штангой его подвески.

Такой же принцип и при нижнем подключении подачи воды, правда, регулировка там поплавка хитрее и зависит от фантазии проектировщика.

Наглядная схема бачка унитаза | Нижнее подключение подачи воды

Система автозаполнения водой бачка тоже состоит из поплавкового клапана, в который входит:

1 арматура с 1а запорным клапаном 2 штанга подвески поплавка 3 штуцер подачи воды в бачок 4 поплавок, выполненный в виде пустотелого цилиндра, в основном, из пластика

Система слива состоит:

5 тяга 6 клапан сливного отверстия

Защита от перелива при неисправности системы автозаполнения

7 переливная трубка (зачастую совмещенная с системой слива)

Целью данной статьи было показать сам принцип работы обычного домашнего сливного бачка унитаза. /И оправдать заверения Михаила Задорного иностранцам, что устройство бачка нам преподают в школе/

Даже если внутри бачка вся его арматура похожа на модуль космического корабля, принцип его работы все равно, как в приведенных примерах, выше.

Выводы по теме

Сливной бачок унитаза имеет не сложный механизм крепления, поэтому разобрать его можно самостоятельно без привлечения специалиста. Демонтаж не требует специальных инструментов, достаточно простых приспособлений, которые есть под рукой у каждого домашнего мастера. Перед началом любых манипуляций с сантехникой необходимо отключить подачу воды и ознакомиться с особенностями конструкции.

Зная, как разобрать унитаз, можно устранить большинство поломок самостоятельно, и сэкономить деньги на вызове специалиста. Воспользуйтесь нашей инструкцией по ремонту унитаза своими руками.

К другим материалам:

• Что делать если сливной бачок не держит воду
• Ролики для душевых кабин — как выбрать и установить
