Нужен ли сифон для стиральной машины?

Основные способы подключения

Подключить слив стиральной машины к канализации можно по разным схемам, у каждой из которых свои достоинства и недостатки. Среди основных вариантов обычно указывают сток воды после стирки через:

• край умывальника, ванны или унитаза;
• насадку с отводом, которая монтируется над сифоном;
• сифон с предусмотренным отводом;
• врезку в канализацию.

Выбирать способ следует исходя из положения стиральной машины в помещении.

Слив в ванну, раковину или унитаз

Этот вариант самый простой и экономичный — для него нужен минимальный набор инструментов. Кроме того, здесь не требуются расходные материалы, поскольку все необходимое идет в комплекте стиральной машины.

При сливе через край раковины или унитаза гнутый для этих целей шланг просто цепляется на край сантехники, а по окончании стирки подвешивается на место постоянного крепления. Минус такого способа — угроза срыва стока с подтоплением комнаты и возможно соседей снизу.

Правильно организованный слив через край ванны более безопасен. Процедура простая и состоит из такой последовательности действий:

1. Просверлите над ванной отверстие под пробку с расчетом того, чтобы край трубки при подвешивании находился в ванной.
2. В это отверстие вкрутите саморез.
3. Снабженный пластиковым кронштейном рифленый шланг с отверстием для крепления отсоедините от задней стенки машины и повесьте его на саморез.

Такое крепление исключает срыв в результате неосторожных действий или вибрации стиральной машины. Однако недостатки все же остаются:

• во время стирки нельзя мыться;
• сточная вода загрязняет поверхность ванны, портит покрытие;
• после каждой стирки необходимо чистить ванную.

Сток через тройник

При таком подключении под раковиной устанавливается специальная насадка с отводом. Для этого:

1. Отсоедините сливной патрубок, который идет с раковины.
2. Поставьте тройник как можно выше — желательно под отверстие мойки, чтобы предотвратить обратный выброс воды.
3. Верните оборудование на место.
4. Подключите удлинительный шланг к патрубку.
5. Затяните места соединений хомутами.

Для предотвращения повреждений соединений трубки нужно закрепить так, чтобы они не ограничивали свободное перемещение.

Сифон с обратным клапаном

Если правильно подключить такую систему к канализации, то она не допустит появление посторонних запахов и проникновение стоков за счет встроенного обратного клапана. Расходов при этом будет немного больше, но они оправданы.

Процесс подключения похож на прошлый, но имеет небольшие отличия:

1. Вместо тройника ставится новый сифон и на его отвод нужно надеть шланг.
2. При вставке в патрубок соединение фиксируется уплотняющей муфтой, которая обычно идет в комплекте или покупается отдельно.
3. Место вставки можно обработать герметиком для лучшей защиты от запахов канализации.

Слив через врезку в трубу

При наличии дополнительного отвода в трубе придется выполнить некоторую работу по его установке, для чего потребуется труборез. После завершения этого самого трудоемкого этапа необходимо:

1. Скрутить сливной или удлинительный шланг буквой S, что будет компенсировать отсутствие обратного клапана.
2. На нижний конец шланга надеть муфту таким образом, чтобы его кончик выступал не более чем на 5 см.
3. Вставить трубку с муфтой в отвод.

Правильно оборудованный слив отработанной воды обеспечит качественную стирку и избавит от лишних хлопот. Всегда сверяйте свои действия с инструкцией, которая идет в комплекте к стиральной машине.

Как подсоединить слив со стиральной машины?

Для подготовки к работе нужно приготовить расходные материалы. Во-первых, определите расстояние от стиралки до точки подключения. Хватит ли штатной длины шлангов? Если нет, тогда придется нарастить длину. Вот что необходимо:

Итак, все подготовлено. Осталось выполнить монтаж и наслаждаться бесперебойной работой стиралки.

Как установить через сифон?

Если техника располагается на кухне, то нет ничего лучше, чем подключить ее через сифон. Правильно выбранное устройство обеспечит сливом не только стиралку, но и другие виды техники. Поэтому вместо обычного сифона установите совмещенный тип. Он отличается наличием нескольких отводов, которые могут использоваться для раковины, посудомойки и стиралки.

Тем, кто ценит эстетику в помещении, подойдет внутренний сифон. Он также рассчитан на несколько подключений, но встраивается внутрь стены. Для легкого доступа и чистки устройства предусматривается пластиковая дверца.

Устройство должно располагаться под раковиной на уровне 40 см от пола. Далее поступите так:

Схема подключения показана на фото.

Отлично, теперь можно запускать тестовую программу, чтобы убедиться в герметичности стыков.

Как подключить к канализации?

Этот способ сложнее предыдущего. Хорош для тех, у кого труба проходит прямо за стиральной машиной. Как должно быть выполнено соединение:

При этом высота слива должна составить не менее 60 см, чтобы неприятные запахи не поступали в бак. Видео поможет разобраться с этапами и сложностями работы:

На этом монтаж окончен. Запустите короткий цикл без белья, чтобы убедиться в надежности всех соединений. Помните, чтобы не пришлось чистить канализацию и шланг, внимательно проверяйте вещи перед загрузкой, удаляя предметы в карманах.

Источник

Наливной шланг

Шланг подачи воды соединяет стиральную машинку с трубой водоснабжения и служит для заполнения бытовой техники нужной жидкостью.

Виды

Наливной шланг может быть последующего вида:

резиновый водопроводный шланг;

Стандартный наливной шланг для подключения бытовой техники

армированный (стандартный резиновый шланг защищается доп слоем, что придает ему доп прочность).Для армирования резинового шланга используются сплав, нейлон;

Шланг для налива воды, армированный нержавеющей сталью

резиновый шланг для подачи воды с системой Аквастоп. В основном шланге размещается доборная трубка. При прорыве шланга внутреннее место заполняется водой, что приводит в действие механизм автоматического отключения подачи воды.

Наливной шланг с защитой от протечки

Наливные шланги различаются сроком службы и стоимостью изделий.

Более дешевеньким и самым недолговечным является обыденный резиновый шланг. Самым драгоценным является шланг с системой защиты от протекания.

Правила выбора

Как выбрать шланг для подключения водоснабжения? При подборе рекомендуется направить внимание на последующие факторы:

• рабочее давление, которое способен выдерживать шланг. Для многоквартирных домов подходят изделия, рассчитанные на 20 бар. Для личных домой данный параметр рекомендуется прирастить на %;
• максимальная температура. Лучше подбирать шланги, рассчитанные на температуру 90 и наиболее градусов. Обычные шланги выпускаются с запасом прочности и способны выдержать температуру в ºС;

• длина шланга. При определении параметра принципиально учесть расстояние меж бытовой техникой и водопроводной трубой. Шланг не должен быть подключен с натяжением либо излишними перегибами. Натяжение либо перегибы приводят к понижению срока службы изделия.

Схема подключения

Как подключить шланг к стиральной машинке? Действовать нужно по последующей схеме:

1. производится врезка в водопроводную трубу. На месте врезки устанавливается тройник и отдельный вентиль для местного перекрытия водоснабжения;
2. к тройнику подключается прямой конец водопроводного крана. Накидная гайка, установленная на шланге, вооружена резиновой прокладкой, но для доборной герметизации резьбового соединения можно употреблять ФУМ-ленту;

Соединение наливного шланга и водопроводной трубы

В месте соединения наливного шланга с водопроводной трубой спецы советуют дополнительно устанавливать фильтр, который будет защищать бытовую технику от маленьких попадания частиц мусора, содержащихся в воде.

1. изогнутый конец шланга подключается к соответственному входу стиральной машинки. При покупке отверстие для шланга защищается заглушкой, которая снимается конкретно перед установкой;

Соединение шланга с входом бытовой техники

1. проверяется работоспособность и плотность системы заполнения бытовой техники.

Диаметры канализационных труб из разных материалов

Замена чугунного колена на пластиковое

• Пластиковые канализационные трубы в последнее время все чаще находят свое применение. Они без особых проблем вытесняют чугунные изделия, которые на рынке присутствовали не одно десятилетие. Такие изделия имеют сравнительные преимущества, разнообразный ассортимент и легко подвергаются монтажу. Сортаментом предлагаются пластиковые трубы для внутренней канализации размером в сечении 32, 50 и 110 мм. Большое разнообразие фасонных деталей позволяет легко соединять изделия. При стыковке труб на раструбах предусмотрены прокладки из резины, которые не дают образоваться течи. Соединения изделий между собой и фасонными частями происходит благодаря не только раструбам, но и спайке, которая проводится специальными установками. Такие трубы хорошо пропускают стоки. Кроме того, они долговечны и с их участием не возникают серьезные аварии. Сети наружной канализации монтируются из труб диаметром от 110 мм.
• Сейчас широкое применение имеют трубы ПВХ. Они характеризуются высокой износоустойчивостью, долгим сроком эксплуатации. Кроме того, у изделий хорошая пропускная способность. Практически они занимают ведущее место на сегодняшний день при монтаже канализационных систем. Кроме самых популярных размеров в сечении 32, 50 и 110 мм, диаметр труб ПВХ может быть и больше. При монтаже канализационных трубопроводов за пределами зданий используют изделия диаметром в пределах 110–500 мм, при этом стенки могут быть толщиной до 15 мм. Безусловно, трубы с такими характеристиками прокладывают для устройства трубопроводов магистрального назначения.
• Старые добрые чугунные трубы хотя и отживают свой век, но они еще применяются в наши дни. Они редко используются при внутреннем монтаже, но при прокладке наружных сетей такие изделия еще встречаются. Современные трубы из чугуна изготовляются методом литья. Они хорошо противостоят коррозии и обладают с внутренней стороной покрытием, которое минимально препятствует прохождению стоков. Соединяются трубы при помощи раструбов с применением манжет или уплотнительных колец. Диаметры чугунных изделий являются стандартными. Средние диаметры определяются размерами в сечении в пределах 50–300 мм. При прокладке магистральных линий диаметры увеличиваются до 1200 мм.

Через сифон

Монтаж подключения данным способом особенен тем, что сливной шланг стиралки мы подключаем не к канализационной трубе или ее ответвлению, а к еще одному сантехническому элементу – сифону раковины. В современных сифонах производители предусматривают специальный отвод для подключения стиральной машины, которым нам и надлежит воспользоваться.

Суть подключения стиралки через сифон в следующем. Устанавливаем сифон и проверяем, как осуществляется слив воды через сливное отверстие раковины, смотрите, чтоб не было протечек. Сифон можно легко установить своими руками без каких-либо инструментов. Если с этим возникнут проблемы, можете почитать статью Сифон для стиральной машины – установка и подключение. Далее подсоединяем сливной шланг к боковому отводу сифона, не забыв герметизировать стык. Шланг необходимо изогнуть буквой «S», если этого не сделать, первая же стирка закончится тем, что машина зависнет на середине.

Напрямую в канализационную трубу

Можно также подключить стиральную машину в отвод канализационной трубы, расположенный неподалеку. Для этого подобный отвод нужно организовать. Делаем следующее.

1. Приобретаем тройник для канализационной трубы.
2. С помощью приспособления для резки труб разрезаем пластиковую трубу канализации.
3. Устанавливаем тройник, герметизируем место стыка.

Ну вот, отвод трубы организован

В данном случае очень важно, чтобы отвод был расположен на высоте не менее 40 см от уровня пола. Вставляем торец сливного шланга в отвод трубы и герметизируем соединение. Укрепляем соединения дополнительно хомутом, чтобы от давления труба случайно не выскочила и не залила весь пол

Изгибаем шланг буквой «S» и закрепляем его, чтобы он не болтался

Укрепляем соединения дополнительно хомутом, чтобы от давления труба случайно не выскочила и не залила весь пол. Изгибаем шланг буквой «S» и закрепляем его, чтобы он не болтался.

В заключение, отметим подсоединить стиралку автомат к канализации действительно несложно, если соблюдать простейшие инструкции, которые давно уже сформулированы специалистами. Вы тоже можете это сделать. Прочитайте эту статью и приступайте к работе, удачи!

Зачем нужен сифон

Сифон служит гидрозатвором, устанавливается под каждой мойкой или ванной. Представляет собой пластиковую или металлическую емкость. Выполняет такие важные функции:

1. Предотвращает проникновение запахов из канализации в помещение.
2. Защищает систему канализации от засоров, которые возникают при попадании остатков пищи в раковину.
3. Снижает нагрузку на сливную помпу посудомоечной машины. Ведь для такого подключения требуется близкое размещение техники к мойке.

Многие пользователи подсоединяют технику напрямую к канализации. Для этого используется специальная муфта, которая позволяет убрать разницу в диаметре шланга и трубы. Гидрозатвор создается изгибом шланга в определенном месте, где скапливается часть воды.

Минус подобной установки в необходимости наращивания шлангов, не всегда стандартных размеров достаточно. К тому же увеличивается количество соединений — возрастает вероятность протечки.

Требования при покупке

Нужно учитывать, что отработанная вода из посудомоечной машины содержит органические частицы, жиры, химически активные вещества. Чтобы правильно выбрать сифон, придерживайтесь таких требований:

• увеличенный диаметр емкости;
• устойчивый к агрессивным соединениям и температурам до 70 градусов материал;
• разборная конструкция для удобной чистки;
• герметичное соединение с трубами.

Как подключить стиральную машину к канализации: советы сантехников

Алгоритм действий, равно как и набор материалов, определяется местом, в котором вы планируете расположить слив для стиральной машины в канализацию. Если этой проблемой вы озаботились еще на стадии ремонта, то сантехник предусмотрел точку прямого доступа в канализационную трубу. Но если такая возможность не предусмотрена – не страшно, выход найдется всегда.

Слив стиральной машины напрямую в канализацию

Самая удобная для домашнего мастера ситуация, когда предусмотрено отдельное ответвление канализационной трубы для стиралки. Впрочем, если такого ответвления нет, но установка бытовой техники планируется в непосредственной близости от канализационного трубопровода, есть смысл врезать в него тройник. Дальше действовать нужно так:

• Купите резиновый канализационный редуктор – переходник для стиральной машины в канализацию. Стандартный диаметр сливного шланга стиралок – 22 мм, так что подсоединить его напрямую к 50 или 32-миллиметровой трубе не выйдет.
• Чтобы легче упаковать редуктор в канализационную трубу, смажьте его средством для мытья посуды и вставьте в раструб.
• Сливной шланг закрепите в зажиме, который имеется вокруг отверстия для отвода воды на задней поверхности корпуса.
• Перед тем, как подключить слив стиральной машины к канализации, необходимо создать гидрозатвор, придав шлангу S-образный изгиб. Это необходимо для предотвращения проникновения неприятных запахов и содержимого канализации.
• В комплекте с машинкой идет U-образный пластиковый крепеж, который защелкивается на задней поверхности, придавая шлангу необходимый изгиб. Высота слива стиральной машины в канализацию должна быть не менее 60 см, так как меньший столб жидкости не будет эффективным гидрозатвором.
• Концевой патрубок шланга также смажьте жидкостью для мытья посуды, чтобы облегчить упаковку в редуктор.

В некоторых моделях необходимый для создания гидрозатвора изгиб шланга уже предусмотрен производителем, специально на случай подключения новичками. Система водоотведения внутри корпуса сначала поднимается вверх, затем опускается, и лишь после этого выходит наружу. Почитайте инструкцию, возможно нет смысла заморачиваться с изгибами.

Забота от производителя

Хорошие стиралки имеют в сливе встроенный обратный клапан, который не допускает проникновения канализационного запаха. В таком случае высота канализации для стиральной машины также не имеет никакого значения, и вы можете смело бросать шланг напрямую.

Сифон для подключения стиральной машины к канализации

Для экономии места в небольших ванных комнатах существует прекрасное решение – расположить стиральную машинку прямо под умывальником. Только для этого понадобиться специальный умывальник, с боковым расположением сифона, к которому можно сразу же подключить машинку. Такой же вариант актуален при близком размещении стиралки к умывальнику или мойке. Подключение слива стиральной машины к канализации не требует никаких инструментов, вам понадобиться только:

• Длинный сливной шланг, так как размера того, что входит в комплект может не хватить. Как вариант, можно нарастить длину, используя дополнительный шланг и штуцеры со страховкой хомутами.
• Специальный сифон для стиральной машины в канализацию. От стандартного он отличается только дополнительным раструбом выше уровня гидрозатвора.

Вам остается только убрать кусок трубы, который в нужном раструбе, так как он просто сохраняет детали в рабочем состоянии. В образовавшееся отверстие установите патрубок сливного шланга и закрепите его пластиковой муфтой, которая обеспечит герметизацию стыка. К машинке другой конец шланга крепится также, как это описано выше. На этом подсоединение стиральной машины к канализации можно считать оконченным.

Слив стиральной машинки в канализацию без подключения

Не самый эстетичный вариант, но иногда реалии не оставляют другого выбора. Такой способ подойдет не только тогда, когда доступа к канализации нет, но и когда домашний мастер не знает, как правильно подключить стиральную машину к канализации или опасается это делать. Чтобы не ждать прихода сантехника, действуйте следующим образом:

• Зафиксируйте сливной шланг в U-образном пластиковом крепеже, который продавался вместе с машинкой.
• Перебросьте крепеж через бортик ванной, унитаза или умывальника. Подумайте, чем можно зафиксировать его от смещения.

В момент начала слива от наполнения водой шланг может сместиться и соскочить с места крепления. 30-50 литров воды на полу могут всерьез осложнить отношения с соседями снизу, так что лучше подумать, как подсоединить стиральную машину к канализации стационарно.

Пошаговая сборка сифона для раковины на кухне с переливом

После демонтажа старого сифона и очистки сливного отверстия можно приступать к сборке нового устройства. Обычно инструкция к сборке и установке оборудования прилагается к товару в упаковке, но подробного описания зачастую в ней нет, поэтому многие не могут разобраться, что и в каком порядке выполнять. Данная подробная пошаговая инструкция поможет вам в этом,на первый взгляд, нелегком деле.

Итак, начать стоит с полной проверки комплектации сифона, чтобы в процессе не выяснилось, что имеются недостающие детали. Точная комплектация сифона должна быть указана в инструкции к изделию. Выше было описано, какие составляющие имеет бутылочный сифон с переливом, однако устройства бывают разные, соответственно, и комплектация у каждого своя.

После проверки комплектации разложите все комплектующие перед собой, чтобы было удобно искать нужную деталь. Весь этап установки нового сифона можно разделить на 3 этапа:

• сборка самого сифона;
• прикрепление его к мойке;
• соединение сифона с канализационной системой.

Начать лучше со сборки сифона.

1. На самое широкое по диаметру отверстие сифона наденьте плоскую прокладку и прикрутите горловину сифона.
2. Затем на горловину (патрубок), которая будет крепиться к выпуску, наденьте накидную гайку, потом натяните конусную прокладку, чтобы тупой конец был вверху. Теперь вставьте горловину в верхнее отверстие сифона и закрутите,но не очень крепко. Не потеряйте гайку в сливной воронке патрубка!
3. Далее отводящий патрубок прикрепите по тому же принципу: сначала наденьте накидную гайку, затем конусную прокладку и присоедините отводящий патрубок к нужному отверстию в сифоне.

На этом этапе сама конструкция сифона готова! На фото ниже показано, как должен выглядеть собранный сифон.

Теперь необходимо прикрепить собранный сифон к раковине.

1. Положите на горловину сифона полосками вверх уплотнительное рифленое кольцо. Останется одно кольцо, которое нужно закрепить под металлической сеткой.
2. Металлическую сетку положите в отверстие в чаше мойки, а сифон подставьте под раковину, придержите его и выровняйте, затем металлический болт вставьте в отверстие решетки.
3. Крепко закрутите металлический болт, чтобы конструкция присоединилась к мойке плотно, как продемонстрировано на фото ниже. Можно пользоваться любым удобным для этого инструментом: отверткой, стамеской или даже монеткой.

Осталось лишь соединить сифон с канализационной системой. Для этого на свободный конец отводящего патрубка надевается конусный уплотнитель, и таким образом присоединяется к канализации.

Для сифонов с переливом принцип соединения переливного шланга с корпусом сифона тот же: сначала накидывается пластиковая гайка,затем прокладка тупым концом вверх, и прикручивается к отводу. Другой конец перелива прикрепляется к мойке с помощью винта и отвертки. Преимущество систем сифонов с переливом в том, что они снижают вероятность потопа на кухне. Также функция автослив дает возможность набрать в раковину воду, а затем ее слить простым нажатием кнопки.

После завершения установки новой системы необходимо проверить ее работу. Наберите воду в раковину, затем слейте: проверьте работу системы перелива, а также самой конструкции сифона. Если нигде ничего не протекает, то все сделано правильно! Вы отлично справились с задачей! Если же все же откуда-то бежит, то либо вы слабо закрутили гайку, либо это последствия некачественной работы производителя.

Таким образом выглядит правильно собранная система слив-перелив (сифон для раковины на кухне с переливом).

Столкнувшись с проблемой замены сифона, знайте, что это несложная процедура, и если вы внимательно ознакомитесь с данной инструкцией, то справитесь сами быстро и качественно! Обычно сборка сифона отнимает не более 20-30 минут времени.

Оформление водоснабжения стиральной машины

Есть два способа подключения: посредством врезки в питающую трубу, использованием тройника на концевом участке ответвления участковой сети. Такими отводами могут быть присоединения к смесителю раковины, унитаза. Последний вариант для самостоятельного исполнения предпочтительней. Порядок его реализации:

• перекрыть подачу жидкости на отводе от общедомового стояка;
• определить ближайший к стиральной машине кран или гибкое соединение, в которое можно вмонтировать тройник, и выполнить разъём скручиванием вентиля или гаек;
• установить в место расстыковки разветвитель, не забывая делать подмотку сантехнической ленты на резьбовые соединения;
• восстановить прежние примыкания арматуры;
• на свободный штуцер прикрепить кран для подключения заливного шланга стиралки.

Разновидности сифонов

Конструкции для подключения посудомоек бывают открытого и закрытого (коробочного) типа. Первые можно установить в тумбе, напрямую к мойке. Вторые требуют встраивания в стену. Для этого подготавливается специальная выемка в стене, прокладываются коммуникации, а затем все закрывается декоративной панелью.

Виды сифонов:

Трубный. Металлическая или пластиковая труба, которая напрямую подключается к раковине и канализации. Для посудомойки его использовать нельзя, поскольку нет возможности подсоединения шланга. Производством трубных сифонов славится фирма Viega.

Бутылочный. Пластиковая конструкция с несколькими отводами. Отличное решение для ПММ или стиралки. Применяется повсеместно благодаря расположенному снизу резервуару. С его помощью можно быстро прочистить изделие.

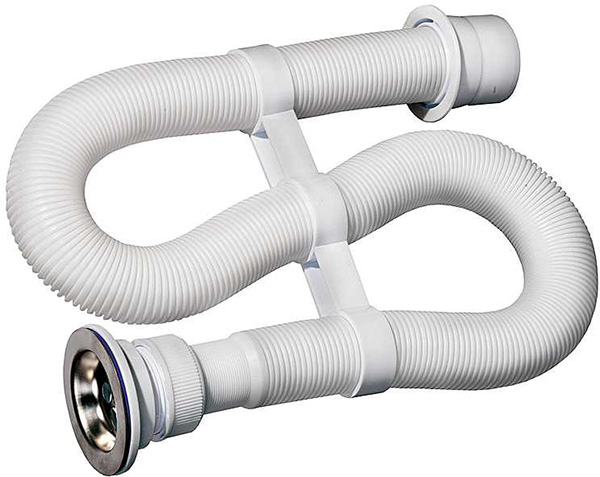

Гофрированный. Простой и бюджетный вариант. Изогнутая трубка также подсоединяется к мойке и канализации. Но есть новые разновидности, где предусмотрены дополнительные отводы.

Скрытый. Дорогое устройство, которое встраивается в стену. Изготовлено полностью из металла, зачастую оснащается только одним отводом. Если вы найдете более удачную конструкцию, тогда изделие можно использовать для подключения.

Вывод: для подсоединения посудомоечной машины можно выбрать любой сифон, главное, чтобы он был со штуцером и отводными патрубками.

Важной деталью при установке служит обратный клапан. Техника с обратным клапаном защищена от самопроизвольного слива воды, от попадания грязи в систему

Способы слива стиральной машины в канализацию

Есть несколько способов организации слива грязной воды из стиральной машины. Самый простой – перед началом стирки подвесить сливной гофро-шланг на край ванны, раковины или унитаза так, чтобы грязная вода стекала в сантехнику. Для удобства подвеса в комплекте к машинке обычно прилагается пластиковый держатель U-образной формы.

Такой способ слива не требует никаких затрат и умений. Но это его преимущество перевешивает солидный набор недостатков:

• Сантехника быстро загрязняется сточными водами, и ее приходится чаще чистить.
• Если напор воды слишком силен, шланг может сорваться с крепления, и вода зальет ванную.
• Пользоваться сантехникой во время работы стиральной машины не получится.

Более надежный, хотя и трудоемкий вариант – подключение сливного шланга напрямую к трубе канализации. Для этого в трубу врезают тройник с косым отводом. На отвод крепится обратный клапан, в который затем вставляют сливной шланг от стиральной машинки.

Соединение получается надежным и не требует хлопот в обслуживании. Но реализовать его можно только в двух случаях:

• В квартире ведется капитальный ремонт с заменой труб и заранее обозначенным местом под стиралку.
• В месте установки машинки проложена современная канализация из пластика или металлопластика.

В остальных ситуациях организовать врезку в трубу будет проблематично. Подходящих тройников для чугунных и асбестовых труб, которые обычно используют для отвода сточных вод в старых домах, в продаже не существует. Для владельцев такой системы канализации оптимальным вариантом станет подключение стиральной машины к сифону раковины.

Современные сифоны, как правило, уже оборудованы дополнительным патрубком для гофры стиралки. Поэтому монтаж занимает минимум времени – с патрубка снимают заглушку и закрепляют в образовавшемся отверстии сливной шланг. Если же под раковиной стоит сифон старой модели, можно заменить его новым – они есть в любом магазине сантехники.

Вариации отвода жидкости из стиральной машины

Возможные способы:

1. Грязная вода удаляется, попадая в любой сантехнический прибор: ванну, раковину, унитаз. При этом трубка может свободно лежать на дне. Учитывая, что стиральная машинка сильно вибрирует во время работы, лучше закрепить отводящий шланг. Для этого используется специальное изогнутое приспособление с канавкой под трубку.
2. Если нет возможности установить бытовой электроприбор возле сантехнического устройства, для сбора грязной воды используют ведра и прочие глубокие емкости. Их нужно постоянно менять, т. к. жидкость сливается быстро. Затем вода с пеной утилизируется в унитаз.
3. Стиральная машина подключается к сливному устройству – сифону. Выбирают модели с дополнительным отводом. Он предназначается для подключения к отводящей трубке машинки. В результате на этапе отжима грязная вода не сливается в раковину, не пачкает ее, а попадает в трубу, расположенную ниже.

Существует 2 способа организации отвода жидкости в малогабаритном помещении:

Схема установки раковины “Кувшинка” над стиральной машиной.

• выполняется демонтаж мойки, если установлена стандартная модель сантехнического прибора (с глубокой чашей), стиральная машина подключается к освободившемуся сливу, но тогда снизится привлекательность дизайна ванной комнаты, будут видны коммуникации;
• производится монтаж бытового электроприбора минимальной высоты под раковину Кувшинка, эта модель отличается небольшой глубиной чаши, в результате ее высота уменьшается – в большинстве случаев значение этого параметра составляет 20 см (бортики вместе с нижним выступом).

Для раковины Кувшинка характерно смещенное в сторону сливное отверстие. При центральном расположении увеличивается глубина чаши. Это может помешать установке машинки. По возможности бытовой электроприбор и раковину разносят: между ними нужно оставить зазор, тогда уровень негативного воздействия на технику снизится. Этот вариант подойдет в случае, когда помещение достаточно большое.

Правила установки сливного шланга

Убедитесь, что вы подняли шланг (или трубу) на нужную высоту. По схеме он не должен располагаться слишком низко или слишком высоко: законы физики действуют и здесь. Используйте каждую особенность канала оптимально, цель – продлить срок службы машины.

Проверьте, что все соединения выполнены качественно, подвесы трубы надёжно закреплены.

Если шланг идёт вниз не по всей своей длине, то удлинить его более чем до 2-х метров нельзя. Такое удлинение вызовет высокую нагрузку на помпу.

После окончания монтажа осуществите тестовую стирку. Убедитесь, что вода нигде не подтекает – как только последует первый слив стока.

Подключенное оборудование: проводим тестирование

Качество соединений на герметичность проверяется после того, как работы завершены. Болты, хомуты, гайки и другие подобные элементы должны быть закручены плотно настолько, насколько это возможно.

Внутри отверстий должны ровно располагаться и прокладки, имеющие резиновую основу. По всей длине окружности уплотнение должно быть равномерным.

После этого останется включить стиральную машинку и выбрать такой режим работы, чтобы набралось достаточное количество жидкости. После режим меняют, чтобы слив воды осуществлялся как обычно. Слой бумажных полотенец или туалетной бумаги подкладывают там, где идут соединения.

Монтаж и подключение сифона

Разберем подробно, как устанавливаются наиболее популярные модели сифонов для стиральной и посудомоечной машины.

Установка стандартного сифона с отводом

Стандартный сифон для слива из раковины (ванны) и стиральной машины монтируется по следующей схеме:

1. производится предварительная сборка основных частей сифона. В комплекте устройства находится схема, позволяющая собрать конструкцию в единое целое;

Схема для сборки устройства из элементов, находящихся в комплекте

1. устройство монтируется на ванну (умывальник, раковину). Перед установкой сливное отверстие сантехнического прибора обрабатывается герметиком, для получения прочного стыка. Сифон закрепляется при помощи болта, соединяющего оборудование с защитной чашечкой, расположенной вверху сливного отверстия;

Крепление сифона к раковине

1. на следующем этапе слив сифона соединяется с канализационной трубой. Как правило, сливной шлаг просто вставляется в отвод канализации. Для достижения герметичности соединения рекомендуется применять герметик или специальную резиновую прокладку;

Как соединяются сифон и канализационная труба

1. последний этап – подключение сливного шланга, которым оборудована стиральная машинка. Сливной шланг крепится к отводу сифона при помощи обжимного кольца. При подключении не допускаются перегибы шланга. Если длины сливного шланга не достаточно для свободного подключения, то его можно нарастить. Однако специалисты не рекомендуют значительно удлинять шланг, так как это обстоятельство затрудняет работу насоса.

Соединение сливного шланга с сифоном

Перед использованием сифона рекомендуется проверить все стыки на герметичность. Для этого вода набирается в стиральную машину и затем производится ее слив. Одновременно со сливом из машинки производится слив воды из раковины (мойки, ванны).

Установка наружного сифона

Монтаж наружного сифона не вызывает никаких проблем. Как правило, устройство продается полностью собранным. Чтобы смонтировать наружный сифон, требуется:

1. выбрать место для установки. Сифон не должен располагаться слишком высоко, так как в этой ситуации затрудняется работа насоса стиральной (посудомоечной) машинки. Оптимальным считается расстояние не более 50 см от пола. Сифон нельзя устанавливать над стиральной машиной;

Оптимальное место для расположения сифона

1. оборудование подключается к канализации с использованием резиновой прокладки или герметика;
2. сливной шланг подсоединяется к входному патрубку обжимной манжетой.

Схема установки наружного сифона для техники

Монтаж скрытого сифона

Основные сложности при установке скрытого сифона связаны с необходимостью образования ниши в стене. Чтобы сделать отверстие для установки, надо:

1. выбрать место расположения оборудования;
2. при помощи дрели, перфоратора и иных устройств проделать нишу, размеры которой на 3-5 см больше габаритов сифона;
3. установить оборудование в нишу. Подключить встроенный сифон можно способом, аналогичным присоединению наружного устройства. Обязательно проверить герметичность всех соединений;
4. оставшееся пространство ниши шпаклюется и закрывается декоративной накладкой, входящей в комплект оборудования.

Установка и подключение скрытого сифона

Установка встроенного сифона наиболее оптимальна при проведении скрытой разводки труб канализации и водоснабжения.

Установить сифон для стиральной и посудомоечной машины можно своими руками. Главное – правильно подобрать модель устройства и после монтажа проверить подключенное оборудование на герметичность.

Типы

Существует четыре вида сифонов — совмещенный, наружный, встроенный и с обратным клапаном. У каждого есть свои плюсы и минусы.

Совмещенный

Деталь совмещена с отводом, который устанавливается под раковину или ванной. Возможны варианты с двумя отводами. Стандартная модель, встречающаяся практически в каждом доме.

Встроенный

Особенностью встраиваемого, или скрытого, типа стал его вид — снаружи Г-образная труба похожа на элемент декора. Отлично сочетается с ванной комнатой, можно монтировать под штукатурку или плитку, немного проштробив стену.

С обратным клапаном

Хороший вариант на случай, если вода из бака возвращается обратно. Такой сифон называют сухим, потому что он блокирует возвращение воды в бак. Внутри обратного клапана есть пружина, на конце которой находится шарик. После слива воды он герметично закрывает отверстие и не позволяет воде заливаться из канализации обратно. Подробнее — в этой статье:
