Какой ревизионный люк выбрать для санузла

Облицовка люка

• Стены и дверца люка грунтуются.
• На дверцы средних и маленьких размеров перед началом работ желательно повесить вес, равный весу будущей облицовки на ней. Это нужно, чтобы исключить провисания. На некоторых видах есть специальный нагрузочный болт.

Облицовка дверцы делается под нагрузкой

Нажимной механизм блокируется специальной скобой, которая идёт в комплекте, чтобы во время облицовки плиткой случайно не открыть его.
Плитку можно приклеивать на цементный клей или жидкие гвозди.

Наносим цементный клей с отступом от края, чтобы потом можно было открыть дверцу

Приклеенная плитка на дверцу должна выступать на 5—50 мм со всех сторон. При этом приклеено должно быть не менее половины площади плитки, иначе она отвалится.

Облицовка дверки

Если в щель между дверцой и рамой попадёт плиточный клей, его нужно будет сразу убрать.
Спустя сутки можно проверить, все ли в порядке и удалить излишки клея.

Назначение люков, преимущества и недостатки установки

Что же такое ревизионный, скрытый люк? Это устройство, применяемое во время строительства или ремонта в комнатах различного назначения жилых, и общественных помещениях, для обслуживания скрытых инженерно технических коммуникаций. Люк под плитку, может устанавливаться в стену из любых материалов: кирпич, пенно и газобетон, гипсокартон и другие, и под любой отделочный материал: все виды керамики и кафеля, искусственный и природный камень.

Люки невидимки под плитку, предназначены для обслуживания и ревизии систем и коммуникаций (канализация, горячее и холодное водоснабжение, отопление, электрические сети и узлы учёта), скрытых в нишах стенах и перегородках. Люк под плитку, устанавливается до общего монтажа кафельной плитки на облицовываемую поверхность.

Люк на магнитах нажимной

Основным преимуществом скрытого люка для ревизии, является то, что данное устройство практически незаметно на облицовываемой поверхности и поэтому не нарушает общего дизайна помещения и при этом обеспечивает возможность лёгкого доступа к нужным сетям и оборудованию.

Также в список положительных качеств, способствующих широкому применению встраиваемых люков ревизии, можно внести такие характеристики:

• абсолютное сочетание с дизайном помещения;
• прочная конструкция устройства, в том числе и непосредственно самого лючка, даёт возможность использовать люк как напольный, и применения для отделки любых облицовочных материалов, вплоть до тяжёлой керамической плитки;
• обеспечение целостности отделанной поверхности;
• продолжительный срок службы;
• лёгкость монтажа устройства;
• большая степень надёжности;
• возможность быстрого и лёгкого доступа к скрытым инженерным сетям и оборудованию.

Конечно же, смотровые, ревизионные люки имеют и свои недостатки, отметим, что их не так уж и много:

• встраиваемый люк больших форматов имеет достаточно высокий вес;
• устройства, в которых в качестве материала используется силумин, имеют небольшую износоустойчивость, и как следствие, непродолжительный срок эксплуатации;
• высокая стоимость изделий, особенно больших размеров. Так, напольный люк, маскирующий вход в погреб или подвал, будет иметь цену, начинающуюся с 3000 руб.

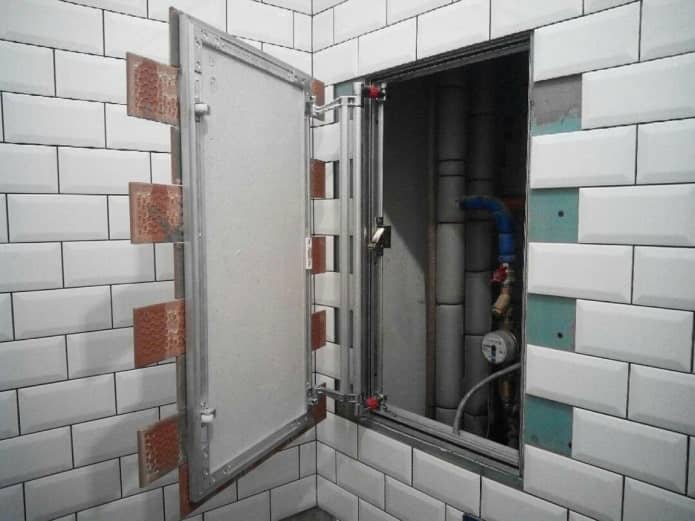

Облицовка ревизионного люка плиткой

Важно, чтобы узор керамики на дверце не выбивался из общей геометрии остальной поверхности. Для этого на ней делают чертеж расположения плиток

В идеале также наносят схему на стены или экран ванной.

Далее поэтапно нужно выполнить следующие действия:

1. Обезжирить поверхность.
2. Прогрунтовать, если дверца из гипсокартона.
3. Обработать с внешней стороны клеем ПВА, если изделие из фанеры.
4. Приклеить штукатурную сетку. (Этот пункт также для фанерных конструкций). Дать высохнуть.
5. Замочить плитку в воде на некоторое время.
6. Зафиксировать плитку на специальный клей. (Для гипсокартонных люков). Или приклеить на жидкие гвозди. (Для варианта из фанеры).
7. Обработать швы гипсовой затиркой.

Укладку плитки на стенах следует начинать от скрытого люка. Оптимально довести 2-3 ряда по высоте, а потом идти от дверцы вниз. Так люк идеально впишется в общий вид и будет незаметен.

После укладки керамики может оказаться, что потайная дверца все-таки немного выступает над поверхностью. В этом случае нужно еще раз отрегулировать механизм закрывания.

В самом конце выполняется обработка подвижных швов силиконом. По периметру дверцы и вокруг нее на стену клеится монтажный скотч. Таким образом, чтобы он не перекрывал зазоры. Швы заполняются санитарным силиконовым герметиком. Он подбирается под цвет гипсовой затирки. Излишки удаляются тряпкой или губкой. Снимается монтажный скотч. После полного высыхания герметика швы прорезаются канцелярским ножом.

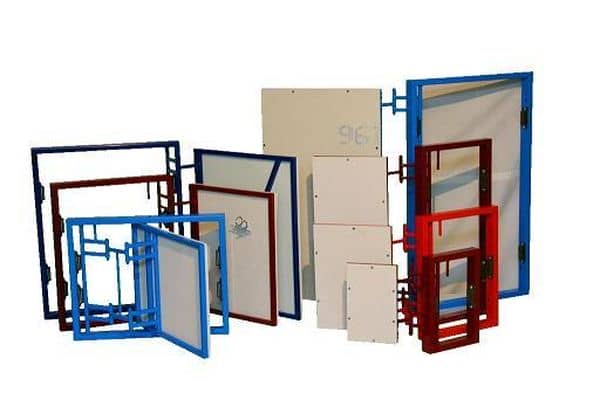

Какие используются материалы для производства?

Сантехнический люк представляет собой сооружение, где присутствуют специальные опорные рамы с дверцами, которые фиксируются на петлях. Изделия отличаются между собой по месту монтажа, материалам, которые были использованы при изготовлении, и техническим особенностям.

В качестве главного материала принято использовать металл, но встречаются и более дешевый вариант – пластик. Некоторые производители выпускают модели, которые изготавливаются из гипсоволокнистой плиты, главное в этом способе, чтобы крепежные элементы были сделаны из прочной стали или алюминия. Пластмассовые люки продаются в белом цветовом исполнении. Так как это нейтральный цвет, который отлично вписывается в каждый интерьер.

Главное отличие металлических конструкций заключается в прочности материала и стоимости изделия. Срок службы у этих моделей, при нормальных условиях, не отличается. Единственное достоинство такого варианта – защищенность металлическим замком.

Однако некоторым людям неинтересны такие модели, поэтому они покупают гипсокартонные изделия. Такое сооружение представляет собой алюминиевый каркас, на который устанавливается дверца. Металлические части необходимы, так как придают продукции дополнительную жесткость и гарантируют качественную защиту от деформаций.

Кроме того, это самый доступный вариант, который может позволить себе каждый покупатель. Но такая цена обусловлена небольшим сроком службы, а также средними эксплуатационными характеристиками. Так если изделие будет использоваться в местах с повышенной влажностью, то в скором времени товар придет в негодность. Поэтому рекомендуется эксплуатировать их в нормальных условиях или приобрести бюджетную конструкцию, которая изготавливается из пластика.

Большая часть продукции продается исключительно в белом цвете, остальной процент рассчитан под индивидуальную отделку. Для украшения помещения лучше всего воспользоваться последним вариантом, так как пользователь способен самостоятельно выбрать цветовую гамму.

Когда человеку не важен декор, а на первом месте располагается качество и долговечность, то подходящий вариант – металлические изделия. Такие модели способны прослужить свыше десятка лет и при этом не испортятся внешне. Для большей защищенности, их покрывают антикоррозийным средством, которое действуют на протяжении всего периода. Чтобы увеличить срок службы, рекомендуется устанавливать продукт в местах с нормальным уровнем влажности, чтобы не эксплуатировать изделие на пределе возможностей.

Также кроме представленных продуктов, существуют ревизионные люки-невидимки. Главная особенность такого варианта – скрытый монтаж. Конструкция размещается в любом удобном месте, что положительно сказывается на эксплуатации. Некоторые пользователи монтирую скрытые люки под ванну, а другие предпочитают классический вариант размещения – в стене. Чаще всего незнающий человек не сможет отличить место люка, так как продукт отделывают таким же материалом, что и стены. Установка люка-невидимки происходит до того, как закончится работа со стенами. Отделывают материал кафельной плиткой.

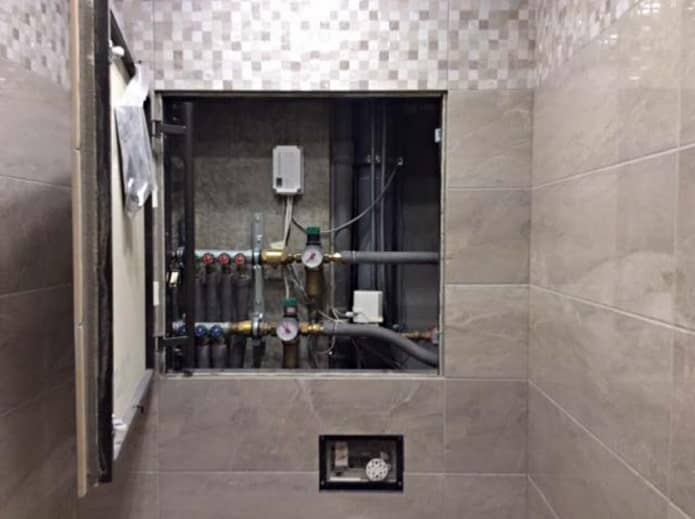

Какие функции выполняют ревизионные люки?

Для маскировки электро- и трубопроводов, а также пространства под ванной используют специальные короба, экраны и другие подобные конструкции.

Все они прекрасно закрывают неэстетичные узлы, однако потребность в доступе к коммуникациям остается. Для этого служат ревизионные ниши.

Чтобы без проблем осматривать и ремонтировать сантехнические приборы, трубопроводы, заменять счетчики, оставляют ревизионные ниши. Их закрывают специальными люками

Некоторые модели люков для ревизионных ниш изначально разработаны так, чтобы их можно было оклеивать теми же покрытиями, которыми отделаны стены: обоями, плиткой или панелями.

Подобные конструкции не выделяются на фоне стен, поэтому их называют невидимками.

Под ванной остается много места. Его обычно закрывают экраном, а техническую нишу – люком. Эти конструкции могут выполнять не только маскировочные функции. Если к экрану прикрепить полочки, а в ревизионную нишу поместить большие бутылки с чистящими и моющими средствами, можно освободить место в навесном шкафу и сэкономить полезную площадь

Иногда ниши в стенах служат для хранения запаса средств гигиены, мочалок, полотенец и других необходимых принадлежностей. Они выполняют функции шкафчиков, но при этом не занимают пространство в ванной.

Такие ниши-хранилища тоже закрывают ревизионными люками под плитку, и они не привлекают лишнего внимания.

Технические ниши, закрытые люками, не только маскируют оборудование, но и защищают от случайных механических повреждений, попадания влаги, резких перепадов температур

Благодаря люкам-невидимкам можно дать волю дизайнерской фантазии и не переживать, что трубы или провода безнадежно испортят интерьер. Их можно спрятать, а при необходимости легко получить доступ. Главное – периодически проводить технические осмотры, чтобы за красивым фасадом не появились протечки трубопроводов или поломки счетчиков.

Это интересно: Ванна с гидромассажем — способ сделать санузел местом для отдыха

Выбор устройства и советы по установке

Чтобы правильно подобрать нужный люк невидимку, который обеспечит качественное обслуживание коммуникационных сетей, и при этом не будет выделяться на общем фоне отделки помещения, учитываются следующие параметры:

• размер плитки;
• размер дверцы;
• размер ниши.

Для оптимального выбора устройства, нужно тщательно изучить доступные устройства и механизмы открывания дверки, представленные торговой сетью

А при покупке обязательно обратите внимание на расположение петель на прямоугольном лючке, ведь при одинаковых размерах, например, 20х30 см, навесы могут быть как на длинной стороне, так и на короткой

Люки невидимки классифицируются на несколько видов по месту расположения

Рекомендации по монтажу ревизионного устройства или скрытой дверцы ниши, отражаются в следующих моментах:

• при монтировании конструкции, обязательно используйте строительный уровень;
• люки небольших размеров, допускается устанавливать в собранном виде, а устройства больших форматов, перед монтажом разбираются на составные части и крепить раму отдельно от дверки;
• проём под люк должен иметь такие же размеры, как и устанавливаемое устройство;
• для обеспечения лучшего соединения рамы механизма со стеной, каркас рекомендуется обработать грунтовкой;
• швы между плиткой, приклеенной на дверку лючка невидимки и плиткой основного массива облицовки, заделывать нельзя.

Крепление ревизионного люка длинными шурупами

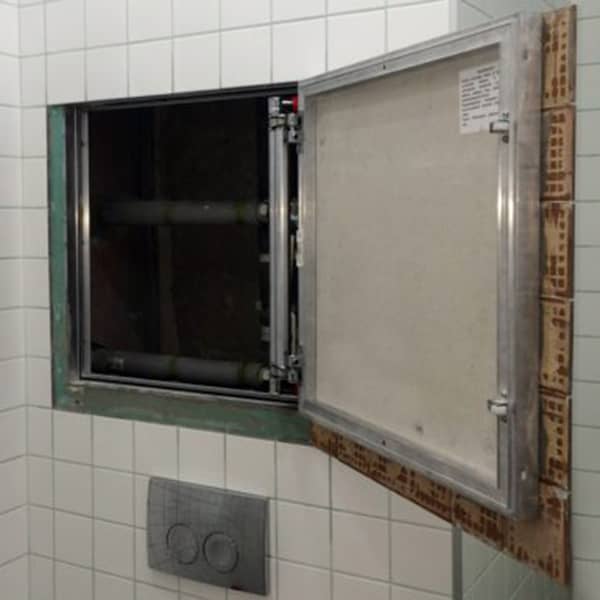

Монтаж люка невидимки под плитку в малозаметном месте (за унитазом, под ванной, в плохо просматриваемом углу), на гипсокартоне, можно выполнить с помощью длинных шурупов. Сделаем это следующим образом.

• На этапе сборки каркаса из металлических профилей под гипсокартон, устанавливаем дополнительные перемычки в месте планируемого ревизионного люка, на которые впоследствии он ляжет. Прикручивая гипсовые панели на каркас, в определенном месте оставляем проем таким образом, чтобы профили для установки дверцы остались открытыми и доступными для выполнения крепежа.
• Из гипсокартона вырезаем дверцу, которая будет меньше оставленного проема на 2-3 миллиметра с каждой стороны, то есть на толщину шва плитки. Забегая вперед отметим, что размер скрытого люка должен быть таковым, чтобы на него наклеилась целая плитка или несколько плиток, без подрезки, чтобы органично влиться в общий порядок рядов. Легче всего добиться такого результата, если предварительно разметить схему укладки декоративной плитки на стену.
• Примеряем вырезанный фрагмент к проему. Если с размерами всё в порядке, подготавливаем кафель. Примеряем его к дверце и делаем на поверхности чертеж, согласно которому будут просверлены отверстия для крепежных шурупов – они должны попасть в металлические профили каркаса. Если смотровое окно небольшое, а его расположение предполагает подрезку плитки, обрезаем ее точно по размеру дверцы при помощи плиткореза или болгарки. Размечаем крепежные отверстия.
• При помощи дрели аккуратно высверливаем отверстия. Их необходимо делать в 2 этапа: сначала просверливаем насквозь отверстие для тела самореза, а потом его немного рассверливаем под больший диаметр – чтобы спрятать головку шурупа. Замачиваем керамику на 7-10 минут в воде. Затем наносим на нее клеевую смесь, распределяя ее при помощи гребешка и склеиваем с основанием. Тщательно удаляем остатки клея с торцов – они должны быть чистыми.
• После высыхания клея прикладываем готовую конструкцию в подготовленный, очищенный от остатков раствора   проем и наживляем саморезы. Сначала аккуратно прокрутим их через гипсокартонное основание, а потом уже вкрутим в профиль. Убедившись, что люк занял свое место, зажимаем крепеж.

Работа выполнена. Осталось затереть швы – но об этом немного позже, так как эта процедура одинакова для всех типов установки ревизионных люков под плитку. Аналогичный порядок изготовления дверцы из фанеры или OSB плиты – в зависимости от того, что стало основанием для декоративного слоя.

Подготовка материалов для самодельного люка

Самодельные сантехнические люки чаще всего изготавливают из фанеры (ДСП, ОСП) или влагостойкого гипсокартона. Выбор материала зависит от ниши, в которую планируется установить конструкцию. Если отверстие под коммуникации находится непосредственно в кирпичной или бетонной стене, обычно выбирают вариант из фанеры. Если трубы и счётчики зашиты листами гипсокартона, люк лучше делать из этого же материала.

Для изготовления фанерного ревизионного люка потребуется:

• материалы: лист фанеры (ДСП, ОСП), деревянный брус, армированная сетка, клей ПВА, крепеж для дверцы (петли, механизм закрывания, магниты), саморезы;
• инструменты: дрель, шуруповерт, рулетка, лобзик.

Для изготовления изделия из гипсокартона потребуется:

• материалы: влагостойкий гипсокартон, металлические направляющие, саморезы, крепеж для дверцы (петли, механизм закрывания, магниты);
• инструменты: ножовка по металлу, лобзик, шуруповерт, рулетка.

Необходимо выбрать тип крепления дверцы. Потайной люк под плитку может открываться с помощью накладных мебельных петель внутренней установки, магнитов, механизма «push-to-open». У каждого варианта есть свои отличительные черты и преимущества.

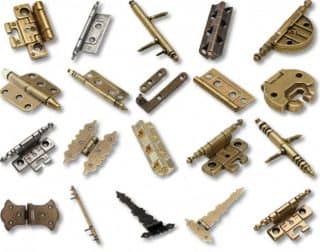

Мебельные петли:

Магниты:

• самый легкий монтаж;
• низкая цена;
• не подойдут для люков большого размера, так как не выдержат вес;
• нужно предусмотреть упор в нижней части, чтобы люк не смещался.

Механизм «push-to-open»:

• самый дорогой вариант (цены некоторых моделей сопоставимы со стоимостью готовых люков заводского производства);
• относительно более сложный монтаж;
• надежность конструкции;
• эстетичность внешнего вида.

Также необходимо подготовить саму керамическую плитку и клей для нее. Желательно, чтобы площадь дверцы конструкции была кратной количеству целых плиток. Это зависит от размеров ниши. Если она кирпичная или бетонная, корректировать высоту и ширину проема будет сложно. В этом случае придется подрезать плитку болгаркой.

Какие бывают виды?

Хотя ревизионный люк – это максимально типовая конструкция, он подразделяется на несколько видов по ряду параметров.

По типу монтажа

Открытая установка. Такие люки имеют дверцы из пластика или металла, которые при желании перекрашиваются в нужный цвет. При всем желании полностью замаскировать такой ревизионный люк невозможно, поэтому чаще всего они используются в качестве бюджетного решения.

Скрытая установка (люки-невидимки). Ревизионные люки данного типа чаще используются в жилом строительстве, так как их конструкция предполагает полную маскировку под общий фон, например, стена из плитки. Такой люк состоит из рамы и дверей, которые имеют такую же отделку, что и стена. А за счет минимального зазора между дверьми и рамой в закрытом состоянии они практически незаметны.

По способу открывания дверцы

• Распашные. У таких люков дверцы открываются наружу.
• Сдвижные. У данного типа люков дверца сдвигается в сторону.
• Со съемной дверцей. Данный тип люка не имеет петель, а дверца просто снимается. Чаще всего используются в труднодоступных местах, где нет возможности установить обычный люк из-за нехватки места для открытия дверцы.
• Двухдверные. Этот тип, как правило, используется для больших ревизионных люков, так как позволяет избежать провисания дверцы.

По типу материала

• Пластик – самый часто используемый материал для люков, так как объединяет в себе достаточную прочность, устойчивость к влаге, низкую цену. Единственный минус – заводской белый цвет, который со временем получает неприятный желтый оттенок.
• Металл – более прочный материал для люка, который обычно применятся для больших конструкций, или если люк расположен на полу. Принято считать, что порошковое покрытие надежно защищает люк от коррозии. Однако опытные специалисты не рекомендуют использовать люки из металла в помещениях с высокой влажностью.

Разновидности люков

Ревизионные перекрытия очень разнообразны по конструкции, способу открывания, методу установки.

По внешнему виду различают 2 типа.

• С открытой установкой – конструкция с пластиковыми или металлическими дверцами только под покраску. Маскировать другим способ нельзя, поэтому перекрытия чаще используются в заводских помещениях.
• Со скрытом монтажом – варианты под покраску и под плитку. Дверца представляет собой объемную или плоскую рамку. Контур имеет минимальный зазор между рамой и дверцей. Такой шов выглядит обычным зазором между плиткой.

По способу открывания различают такие конструкции.

• Распашная – дверца открывается наружу. Простой и надежный вариант.

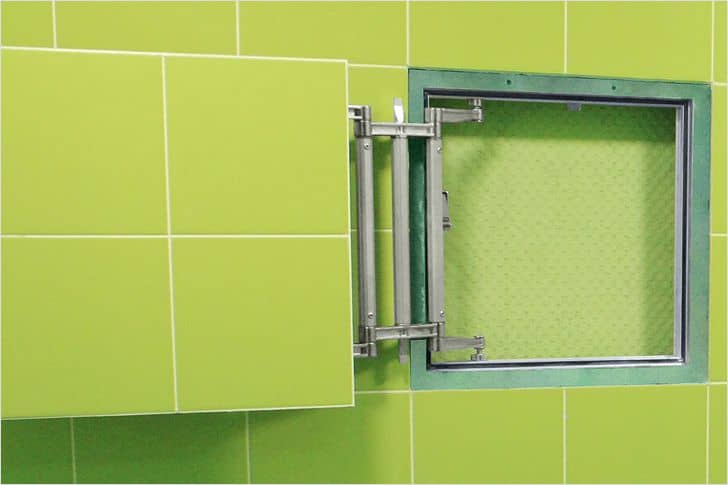

• Сдвижная – механизм открывания сдвигает перекрытие вверх и в сторону. Модель недорогая, но совершенно бесшумная и обеспечивающая плотный прижим.
• Откидная – или съемная. Перекрытие целиком снимается и отставляется в сторону. Такую модель ставят на участках, где дверцу нельзя распахнуть или сдвинуть.
• Двухдверная – устанавливается на большие ревизионные отверстия, где смонтированы датчики и счетчик.

Какой способ выберете?

Распашная
25%

Сдвижная
25%

Откидная
50%

Двухдверная
0%

Проголосовало: 4

Напольный люк в ванной

По месту монтажа различают напольные и настенные люки.

• Напольный вариант необходим для обслуживания канализации, расположенной под бетонной стяжкой, а также системы «теплого пола». Модель более прочная, так как должна выдерживать вес человека. Замаскировать его сложно.
• Настенный – устанавливается на стене или на любой вертикальной поверхности – подиум душа или ванны. Предпочтительнее легкие модели с максимально плотным закрыванием.

Изготавливают ревизионные перекрытия из следующих материалов.

• Пластик – чаще всего используется для производства люка открытой установки. Материал легкий, не склонен к коррозии. Такой вариант замаскировать практически нельзя. У него есть слабое место – пластиковая защелка, которая легко ломается.
• Металлический люк намного прочнее и долговечнее. Изготавливается из оцинкованной стали, покрывается порошковой окраской, защищающей от ржавчины.

Стандартные перекрытия имеют форму круга, прямоугольника, квадрата. Однако выпускают также люки треугольные, овальные, сложной формы.

Правила выбора

При выборе модели учитывают следующие параметры.

• Величина перекрытия должна соответствовать габаритам ниши. Величину проема нужно определить заранее.
• Размер дверцы – он должен обеспечивать свободный доступ для ремонта. В открывшееся отверстие можно свободно опустить руки с инструментом.
• Площадь и конфигурация ванной определяет способ открывания. Если место для распахивания есть, даже в маленькой комнате ставят распашной люк. Если пространства недостаточно, монтируют сдвижные дверцы или съемные.
• Характер перегородки – для бетонной или кирпичной стены годятся любые модели. Для установки на гипсокартонное покрытие выпускают специальные облегченные люки.

Требования к конструкции

Ревизионный люк под ванну – простое сантехнического оборудование, установку которого можно без труда выполнить своими руками. Чтобы он прослужил долго, необходимо выбрать качественную модель в соответствии с размером отверстия, габаритами приборов, вмонтированного внутри короба, а также частоты открывания дверок. В целях безопасности обслуживания к конструкции предъявляются следующие требования:

Ревизионный люк должен быть достаточно прочным и хорошо закрепленным

Он должен выдерживать вес дверцы, открываемой с усилием.

Во время установки лючка важно строго выдерживать горизонтальные, вертикальные линии, не допускать перекосов. Для контроля за правильностью монтажа удобнее пользоваться лазерным строительным уровнем.
Дверки люка должны иметь плавный ход и достаточно места для полного открывания, иначе в экстренной ситуации устранить поломку оборудования быстро не получится.
К гипсокартона лючок прикрепляют дюбелями или саморезами, а на керамическую плитку можно своими руками приделать этот прибор только с помощью анкерных болтов.
На дверки лючка керамическую плитку приклеивают плиточным клеем или жидкими гвоздями.

Ревизионный сантехнический лючок – незаменимое приспособление, с помощью которого осуществляется постоянный доступ, контроль и обслуживания приборов, вмонтированных в стену ванной комнаты или в специальный короб.

Инструкция по монтажу люка под плитку

Работы по установке ревизионного люка можно разделить на несколько этапов:

1. Подготовка проема.
2. Установка рамы с дверцами.
3. Отделка внешней поверхности дверок.
4. Финишные работы.

Каждый из этапов предусматривает несколько видов работ. Чтобы не возникло трудностей, предлагаем полезные советы по монтажу с иллюстрациями:

Галерея изображений

Фото из

Когда люк подобран, проем замеряют и подгоняют под раму конструкции. Слишком большую нишу уменьшают. Обычно для этого используют металлический профиль. После окончания работы следует примерить люк и убедиться, что он становится в проем ниши. Не нужно оставлять больших зазоров: рама должна входить плотно, но не настолько, чтобы деформироваться

В готовой конструкции обычно есть технологические отверстия. Если нет, их следует просверлить самостоятельно или установить раму на монтажную пену. Для удобства установки люка его сначала можно зафиксировать струбциной (актуально для ниш в гипсокартонных перегородках). Раму крепят на дюбеля, выравнивая по уровню. Если опорная рама изготовлена из пластика, ее можно установить с помощью клея (подойдет «Титан») или жидких гвоздей

Для заделки шва используют силиконовые герметики. Лучше всего выбрать специальный санитарный состав с фунгицидами. Он гигиеничен, не способствует размножению грибка и плесени. Герметик подбирают под цвет затирки и вводят в шов на всю его глубину, убирают излишки и оставляют для полимеризации. После высыхания заполнителя шов прорезают

Плитку или мозаику укладывают либо на специальный клеевой состав, либо на жидкие гвозди. Не стоит применять силиконовый герметик: это будет большой ошибкой. Особенность силиконовых составов – эластичность готовых покрытий. Плитка, закрепленная на такой материал, будет пружинить, что приведет к осыпанию затирки. Отделка должна немного выступать за нижнюю часть дверцы (2-3 мм достаточно)

Этап 1 – подготовка люка и проема

Этап 2 – установка люка-невидимки в проем ниши

Этап 3 – герметизация шва между конструкцией и стеной

Этап 4 – отделка ревизионного люка кафелем

После установки остается только убедиться, что люк нормально функционирует, шов аккуратный, а плитка ни за что не цепляется при открывании дверки. Если все в порядке, конструкция полностью готова к эксплуатации.

Люк-невидимка под плитку своими руками

Проще всего приобрести готовый люк скрытой установки и облицевать его. Но можно изготовить ревизионный люк-невидимку под плитку и самостоятельно. Для изготовления дверной коробки под люк и жесткого основания его дверцы лучше всего использовать ОСП, в качестве крышки, которая будет облицовываться плиткой — влагостойкий гипсокартон или ГВЛ. Понадобится также мебельная пуш-система для соединения дверцы и коробки нажимного люка.

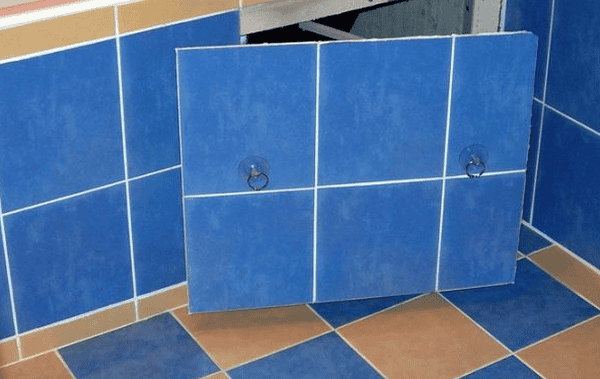

Если для закрытия ревизионной ниши достаточно одной плитки, можно прибегнуть к самому простому варианту, изготовив магнитный люк-невидимку.

Для этого понадобится приклеить 4 мощных неодимовых магнита по углам плитки и столько же в соответствующих местах по краям от ревизионного отверстия (оно обязательно должно быть меньше плитки). Желательно прикрепить к плитке мебельную ручку, чтоб не приходилось поддевать ее ножом всякий раз, как возникнет необходимость открыть люк.

Напольные люки для ванной и туалета

В техническом плане напольные люки мало чем отличаются от люков под плитку. За исключением, пожалуй, некоторых важных деталей. Например, у напольного люка есть винт-ручка, без которой его невозможно открыть, и фиксатор открытого стояния. И еще: на этот вид люков укладывают не только плитку, но и паркет с линолеумом.

Такие люки бывают угловыми и прямоугольными, с одной дверцей и двумя. По их периметру обязательно закрепляют резиновый уплотнитель, который не дает проникать влаге из ванной внутрь. Конечно, иногда он встречается и у других видов. Но здесь, на полу, он нужнее всего. Особенно, если вы любитель поплескаться.
