Водоснабжение частного дома с накопительным баком

Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 – 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

Рис. 10 Насосные станции дома и в кессоне

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.

• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Порядок монтажа конструкции

Для монтажа водопроводной сети в частном доме необходимо соблюдать определённый порядок. После оборудования источников воды устанавливают:

• внутренний и наружный трубопровод;
• насосное оборудование;
• фильтры;
• распределительные коллекторы;
• водонагревательное оборудование;
• сантехнику.

Для наружного трубопровода используют металлопластиковые или полиэтиленовые трубы. Первые обладают большей прочностью, но они хуже гнутся. Стальные и оцинкованные трубы применяются гораздо реже, их сложнее установить своими руками. Трубопровод закладывается на 50 см ниже уровня промерзания грунта.

Порядок установки труб:

1. Роется траншея.
2. На дне укладывается речной песок и трамбуется, слой должен быть 2–3 см.
3. После укладки трубы её засыпают чистым песком.

Установка поверхностных и погружных насосов отличается. Первые размещают в подвальном помещении или другом утеплённом сооружении. Второй подключают к кабелю электропитания и шлангу, а затем опускают на тросе в воду.

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из пищевой резины (вулканизированные резиновые пластины). Материал корпуса имеет значение только в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла

В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец прогнивает обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

5 этап – Насос для водоснабжения из колодца

Подачу воды с колодца можно организовать с помощью насоса. Насосы для водоснабжения частного дома из колодца бывают двух видов:

Погружной насос. Они погружены в воду (частично или полностью). Характеризуются бесшумной работой и большей эффективностью работы. Последнее обеспечивается самим способом подачи воды. Давление создается водой, а не разреженным воздухом. Позволяет подавать воду с глубины до 20 м. Колодцы с погружным насосом не нужно консервировать на зиму. Вода опускается по трубе самостоятельно, ее не нужно откачивать.

Поверхностный насос. Эксплуатируется на глубине, которая не превышает 10 м.

Чтобы понять, какой насос лучше для водоснабжения из колодца необходимо ознакомится с условиями выбора

Параметр	Определение
Глубина колодца	Определяется с помощью отвеса. Учитывается расстояние от верхнего кольца до воды.
Ширина колодца	Определяется диаметр. Чтобы можно было вычислить кубатуру воды
Качество воды	Влияет на срок службы насоса
Сезонность эксплуатации	Не все насосы можно эксплуатировать при минусовой температуре
Уровень воды (статический) (см. рис.)	Учитывается расстояние от поверхности земли до воды. Замер нужно проводить утром.
Высота водяного столба	Для этого от глубины колодца нужно отнять статический уровень
Уровень воды (динамический) или дебет скважины	Для его определения откачивают воду из колодца. Точка, в которой вода прекратит снижение определит динамический уровень воды

На основании перечисленных параметров можно сделать правильный выбор с точки зрения мощности и производительности насоса.

Выбор насоса определяет необходимость в устройстве системы с гидраккумулятором (бак для воды). От обязательной при прерывистой подаче воды. В этом случае вода закачивается периодически в бак. После гидроакумулятора устанавливается тройник, он распределяет воду по пользователям.

На практике водоснабжение организовывается с помощью насосной станции, которая может быть расположена в доме, в отдельном здании или же в кессоне.

Главные требования к месту установки насосной станции для подачи воды в дом:

• отсутствие резких перепадов температуры;
• минимальная температура не ниже +2оС.

Как работает насосная станция для колодца?

Принцип устройства водоснабжения частного дома и дачи из колодца с использованием насосной станцииНасосная система, которая включает в себя насос, гидроаккумулятор и реле имеет следующий принцип действия.

Насос подает воду в гидроаккумулятор. Задача реле отслеживать уровень давления. Когда он понижается до отметки 2,2 до 4 атм. (в зависимости от модели насоса), реле реагирует и включает насос. Таким образом, возобновляется подача воды в гидроаккумулятор. Давление в системе повышается и реле опять отключает насос. Некоторые насосные станции оборудованы дополнительно сухим реле. Его предназначение – отключать насос, если уровень воды в колодце находится ниже допустимого для данной модели насоса.

Назначение и виды гидроаккумуляторов

Гидроаккумулятор (гидропневмобак) выступает важнейшей частью автономного водопровода. Прибор, зачастую, для своей работы использует энергию сжатого воздуха. Существуют также пружинные и механические модели, но в автономных системах дач или частных домов они практически не встречаются.

Конструктивно гидроаккумулятор предоставляет собой герметичную металлическую емкость (бак), разделенную на две части: эластичную камеру (грушу) для воды и окружающую ее воздушную прослойку. Таким образом, вода внутри гидрокамеры не контактирует со стенками бака, что позволяет избежать коррозии его стальной оболочки. Применяемый для изготовления груши высокопрочный бутил отвечает санитарным требованиям по хранению питьевой воды. Закачка/отбор жидкости осуществляется через резьбовой патрубок, сообщающийся с рабочим объемом эластичной гидрокамеры.

Воздушное отделение гидроаккумулятора оснащено пневмоклапаном, позволяющим регулировать давление (нормальный показатель – 1,5-2 атм.). Гидробаки от 100 л оснащаются еще одним клапаном для отвода выделяющегося из воды воздуха.

Не путайте с расширительным баком

Внешне гидроаккумулятор напоминает расширительный бак для систем отопления, устанавливаемый в контурах закрытого типа. Он нивелирует изменение объема нагревающейся/охлаждающейся жидкости. Основные отличия между этими устройствами – материал изготовления мембраны и специфика устройства внутренних камер.

В отличии от гидроаккумулятора, в котором резиновая «груша» помещена в емкость с водой, расширительный бак разделен на две части эластичной перегородкой. Одна часть заполняется теплоносителем, другая – воздухом. Если включить расширительный бак в водопроводный контур, то на выходе из крана потребитель будет получать ржавую воду, из-за её непосредственного контакта с металлическими стенками. Различаются также характеристики внутренних мембран. В расширительном баке они рассчитаны на нагрев до +900С и выше при небольшом колебании давления. Гидроаккумуляторная мембрана способна переносить регулярные перепады давления, но при температуре жидкости не выше +300С.

Классификация гидроаккумуляторов

Она осуществляется по следующим критериям:

1. Тип установки. Различают вертикальные и горизонтальные приборы: они работают по идентичному принципу. Отличает их только способ отвода воздуха из водяной камеры. В моделях вертикальной ориентации газ скапливается в верхней части мембраны. Его стравливают посредством дополнительного клапана. Горизонтальные устройства для этого оснащены дополнительным модулем (слив, ниппель и шаровой кран). При выборе установочного типа гидробака ориентируются на особенности помещения, в котором планируется его размещение.

1. Внутренняя конструкция. Различают поршневые, балонные и мембранные устройства.

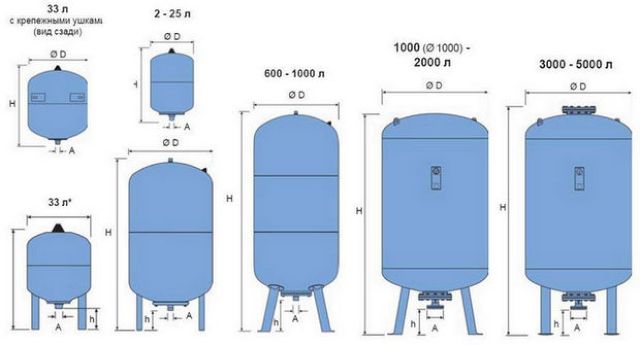

1. Объем бака. На рынке сантехнического оборудования представлены модели объемом 2-500 л. Для квартиры достаточно 24-50 л. Обширную дачу или загородный дом рекомендуется оснащать емкостями на 80-100 л.

Преимущества использования гидроаккумуляторов в схемах водоснабжения

Гидропневмобак решает ряд проблем:

Защищает насос от износа. Он не включается для поддержания давления в системе при каждом открытии водяного крана, так как вода расходуется из запасов гидробака. Это значительно увеличивает продолжительность безремонтной эксплуатации насоса.
Обеспечивает стабильность давления в трубах

Для автономных систем это крайне важно, т.к. напор в них постоянно колеблется при одновременном открытии нескольких кранов. Помимо нагрузок на трубы, это приводит к перепадам температуры воды

Например, принимать душ в таких условиях не очень комфортно.
Предохраняет от гидроударов. Без промежуточной емкости между точкой водозабора и домовой системой каждое включение насоса провоцирует гидроудар (основная причина порывов труб).
Создает стратегический запас воды на случай перебоев с подачей электроэнергии. Это особенно актуально для домовладельцев, проживающих в отдаленных местностях.

Помимо нагрузок на трубы, это приводит к перепадам температуры воды. Например, принимать душ в таких условиях не очень комфортно.
Предохраняет от гидроударов. Без промежуточной емкости между точкой водозабора и домовой системой каждое включение насоса провоцирует гидроудар (основная причина порывов труб).
Создает стратегический запас воды на случай перебоев с подачей электроэнергии. Это особенно актуально для домовладельцев, проживающих в отдаленных местностях.

Автоматизация и чистка бака

Эти аспекты нужно учитывать ещё при монтаже ёмкости. Если вода подаётся с нормальным напором и определённой периодичностью, то вопрос можно довольно просто решить, смонтировав на подающем штуцере поплавковый клапан для унитаза. При наполнении ёмкости он перекроет подачу, и вода не перельётся.

Если же вода забирается из неглубокого колодца или слабо заполняемой скважины, то для её подачи нужно использовать дренажный насос, снабжённый поплавковым выключателем. При понижении уровня воды в колодце до критического, насос автоматически отключится.

Если накопительный бак для водоснабжения отдаёт воду через насос, то потребуется поплавковый или другой выключатель внутри самого бака. При снижении уровня воды до минимума насос выключится. Можно продублировать его водяным уровнем, который полезен при использовании стиральной машины, чтобы быть уверенным, что на стирку ей хватит воды.

Разновидности накопительных емкостей

Накопительные емкости для воды могут быть разделены на несколько категорий:

1. По форме исполнения – круглые, цилиндры, прямоугольные, нестандартные;
2. По конструкции – открытые (с горловиной, защищенной крышкой и без) и закрытые (полностью герметичные);
3. По материалу изготовления – из пластика, металла, полипропилена;
4. По внутреннему объему – от 20 до 30 литров (маленькие), от 50 до 10 тысяч литров (большие);
5. По назначению – для водоснабжения (холодного, горячего), летнего душа, оросительных систем, водного запаса;
6. По способу монтажа – вертикального и горизонтального размещения, внутри и под землей.

Пластиковые

Наиболее востребованными и практичными являются модели пластиковых баков, которые отличаются простотой производства, небольшим весом и низкой стоимостью.

Большие баки дольше наполняются водой по сравнению с небольшими резервуарами, но при этом являются более экономичными. Ведь, чем больше объем, тем реже выполняется включение насоса.

Металлические

Баки из металла производятся из нержавеющей стали, устойчивой к коррозии и механическим повреждениям. Это определяет высокую стоимость подобных резервуаров, поэтому зачастую они изготавливаются на заказ.

Для снижения негативного воздействия коррозии, металлические емкости для горячей воды внутри покрываются надежным термоустойчивым эмалевым слоем.

Самым доступным вариантом являются пластиковые или полипропиленовые накопительные баки с соответствующим уровнем теплопроводности.

Емкость и насосная станция

В качестве аккумулирующего резервуара используется пластиковый цилиндрический бак объемом 0,5 м3, сечением 640 мм и высотой 1840 мм, с толщиной стенки 5 мм.

Насосная станция состоит из:

1. Насоса JEX 500 с низкими показателями излучения шума, способный обеспечить давление в системе до 4 бар. При применении в квартире шумного агрегата может возникнуть конфликты с соседями, вплоть до судебных разбирательств.
2. Ресивера на 24 литра. Существенно снижает гидроудары на насос, возникающие в процессе разбора воды, а так же увеличивает ресурс двигателя.
3. Специального бронзового пяти конечного переходника, при помощи которого происходит коммутация всех компонентов станции.
4. Трубки с армирующей оплеткой, предназначенной для соединения насоса и мембранного бака.
5. Автоматического блока (реле давления) для работы насоса в определенном диапазоне давления.
6. Манометра. Этот прибор является не обязательной атрибутикой для станции, но на основании его показаний можно проконтролировать герметичность контура и настроить, в случаи необходимости, блок автоматики.

Насосная станция.

Высота потолка в помещении где установлена описываемая система водоснабжения – 2,5 м. Это расстояние позволяет установить станцию с габаритами 600 Х 400 Х 400 над накопителем. Для ее крепления используются кронштейны от кондиционеров, а в качестве вибрационной прокладки применяется резиновый шланг диаметром 32 мм и длинной 400 мм, разрезанный вдоль.

Способы установки накопительного бака

Накопительный бак можно установить под землёй, открыто и внутри дома. При открытом способе ёмкость устанавливается на возвышении, благодаря чему он будет выполнять функцию водонапорной башни и сделает ненужным использование насоса.

Внутри дома устанавливается только небольшая ёмкость, не требующая много места.

Под землёй можно спрятать сколь угодно большой бак, а над ним расположить, например, садовые грядки. Но для подземной установки потребуются дополнительные работы.

К тому же ёмкость должна иметь определённую конфигурацию. Пластиковый бак должен быть круглым или ребристым, с технологическими отверстиями для ревизии и чистки. Если используется «еврокуб», то для него потребуется бетонная оболочка, поскольку от давления грунта сетчатое ограждение не спасёт.

Схема водоснабжения с накопительным баком:

Схема насосной станции без гидроаккумулятора

В принципе, схема достаточно проста. В независимости от того, какой насос будет использоваться в домашней водопроводной трассе (погружной или поверхностный) в первую его самого надо оградить от ила и грязи источника водозабора. Поэтому в самом низу устанавливается сетчатый фильтр, который будет задерживать крупные взвешенные частицы.

Далее по схеме идет или сам насос, если он глубинный, или трубопровод, который будет соединять фильтр с насосом, установленным на поверхности. В первом случае от насоса будет протянут все тот же водопровод в виде трубы или шланга. То есть, трасса начнется прямо в гидротехническом сооружении

Поэтому очень важно определить уровень промерзания грунта в районе месторасположения колодца или скважины. Начиная от этого уровня, придется трубопровод теплоизолировать

Схема с дополнительным насосом

Теперь внутренняя разводка водопровода. Во-первых, необходимо продумать систему водоочистки. К сожалению, из колодцев и неглубоких скважин вода в дом будет поступать не очень чистой. Поэтому самый простой вариант – это установить два фильтра: грубой и тонкой очистки. Они легко справляются с возложенными на них обязанностями по очистке воды, но требуют, чтобы в них почаще меняли фильтрующие картриджи.

Следующий элемент – накопительный бак с поплавком. Он соединяется с насосом через трубу и установленные фильтра. После него уже производится отвод трубы до потребителей.

Схема с баком на чердаке

Варианты мембранных замкнутых емкостей

Мембранные баки эксплуатируются в составе трубопроводов, смонтированных для разных целей, в числе которых:

• Холодное водоснабжение. Бак применяется для накопления и подачи холодной воды, защищает разнообразные бытовые приборы от гидроударов при изменении давления в системе. Продлевает срок эксплуатации насосов путем сокращения количества их включений.
• Обеспечение горячей водой. Используемое при этом устройство должно успешно работать в высокотемпературном режиме.
• Отопительные системы. Такие баки называют расширительными. Они функционируют в составе закрытых отопительных систем и являются их важными составными частями.

В зависимости от конфигурации, гидробаки бывают горизонтальными и вертикальными. Впрочем, принцип их работы не зависит от конфигурации.

Гидроаккумуляторы, предназначенные для включения в систему водоснабжения, окрашивают в синий цвет, а те, которые работают в отопительной схеме, – красные. Эти два вида мембранных баков имеют и некоторые конструктивные отличительные особенности, что хорошо видно на представленной схеме (+)

Особенностью можно назвать наличие специального клапана для стравливания воздуха в верхней части вертикальных моделей, объём которых превышает 50 литров. Этот воздух, как уже говорилось выше, скапливается в верхней части камеры по мере работы устройства. Поэтому присутствие в этом месте стравливающего клапана – вполне обоснованная мера.

Если стравить воздушные массы необходимо при эксплуатации горизонтальных моделей, то для этой цели используется слив или отдельный кран, расположенный за мембранным баком. Чтобы вывести воздух из устройств небольшого размера, придется полностью слить из него воду.

Поскольку вертикальные и горизонтальные модели одинаково эффективны и функциональны, то выбирать подходящее устройство следует, исходя из габаритов помещения, в котором оно будет располагаться. Какая модель лучше впишется в помещение, ту и берут.

Кроме конструкционных особенностей и разного предназначения, баки могут отличаться ещё и своей ёмкостью: на этом фото представлены гидроаккумуляторы различных объёмов, конструкций и предназначения

Выбор источника воды

Подземные воды чаще всего применяют для снабжения частного дома. На их использование не нужно получать специально разрешения от СЭС, но это не относится к артезианским скважинам.

Тип водозаборного сооружения зависит от геологических особенностей местности, количества необходимой воды, глубины водоносных горизонтов.

Чаще всего применяют колодцы и скважины. Водоподъёмное оборудование напрямую зависит от конструкции сооружения.

Для технической воды, система может находиться в 20 метрах от компостных ям, очистных систем, канализационных труб и других источников загрязнения. Участок, на котором будет находиться сооружение, не должен подтапливаться, чтобы не допустить заражения.

Водозаборная конструкция окружается отмосткой в 2 метра и замком из глины глубиной 100 см и шириной 50 см. Для защиты системы от осадков и пыли внешняя часть должна возвышаться над землёй на 80 см. На протяжении всего процесса забора и хранения необходимо применять безопасные материалы, которые не влияют на её качество.

Скважины

Схем и вариантов водоснабжения частного дома из скважины, существует довольно много. В основном их используют, когда вода находится на глубине до 20 метров. Скважины разделяют на несколько видов:

• Артезианские могут достигать глубины от 100 метров. Основные недостатки этого вида — высокая стоимость и повышенная минерализация воды, что сказывается негативным образом на сроке службы оборудования.
• Неглубокие скважины — их установка стоит значительно дешевле, но с течением времени они заиливаются. Для подъёма воды необходимо насосное оборудование.

Устройство скважины для воды в частном доме требует использование спецтехники. Конструкция скважин состоит из таких частей:

1. Надземная часть и устье. По нормативам, вместе с ними используется специальная подземная камера — кессон, она предотвращает попадание дождевой воды.
2. Ствол, его стенки обкладывают обсадными трубами из пластмассы или стального сплава.
3. Водоприёмная часть содержит в себе фильтр и отстойник.

Вокруг всего сооружения необходимо сделать отмостку, а также место для отвода воды. Бурение скважины в доме можно осуществить, если есть подвал.

Колодцы и родники

Чаще всего они сооружаются из бетонных колец. Колодец состоит из наружной части, ствола, водоприёмной. Внутрь вода поступает через стенки или дно. Если поступление идёт по последнему варианту, то его оснащают фильтром из песка и гравия.

А при первом способе используют специальные ячейки из пористого бетона и гравия с внешней стороны. Работы по возведению не являются сложными и их можно сделать своими руками.

Каптажная камера над родником по своей конструкции не сильно отличается от колодца. Вода также поступает через дно или стенки, и для фильтрации используют песок или гравий. Если источник находится в скальных породах, то дополнительные мероприятия по очистке не требуются.

Если после всех мероприятий в воде присутствует мелкий мусор, камеру разделяют на два отсека. Первый используется для очистки воды, а второй — для забора. Родник обязательно необходимо оборудовать сливом, иначе вода в нём застаивается и портится.

В каких случаях выручит накопительный бак

Современному человеку мало, чтобы в доме просто была вода. Нужно, чтобы она текла из крана, причем с хорошим напором для нормальной работы водоразборных устройств. И в некоторых случаях обеспечить такую работу может только бак накопительный для водоснабжения, встроенный в систему.

Какие это случаи:

Когда на участке или рядом с ним нет никаких источников водоснабжения, и их устройство невозможно. В такой ситуации возможно только водоснабжение накопительным баком, который периодически наполняется из автоцистерны.

Схема водоснабжения привозной водой

Когда в доме централизованное водоснабжение от городской или поселковой сети, но вода подается с частыми перебоями или по определенному графику.

При частых отключениях выручит водоснабжение из накопительных баков

Когда у вас своя скважина или колодец, но они обладают малым дебитом и не могут обеспечить ваши потребности в любой момент, потому что вода в них при длительном непрерывном заборе пропадает.

Схема водоснабжения из скважины с недостаточным дебитом

Когда часто случаются отключения электричества, без которого не может работать ни один насос.

В этом случае выход один: самотечная система водоснабжения от накопительного бака, установленного на возвышении

В любой из этих ситуаций запас воды, накопленный в баке ранее, позволит вам не испытывать дискомфорта от её отсутствия от нескольких часов до нескольких дней. Это зависит от объема емкости, количества пользователей и привычного расхода.

Структура и смысл работы системы

Это стало реальным с недавних пор, ведь раньше частный домовладелец, часто, не имел возможности подключения к городским источникам водоснабжения.

Однако, с возникновением на рынке специальных систем которые могут заменять все необходимые коммунальные услуги, частные домовладельцы вышли на новый уровень комфорта.

Одним из самых значимых компонентов данных систем является насосная станция. Сборка таких систем может проводиться своими силами или проходить на заводе производителя. Какой бы метод сборки ни выбрал покупателей для эффективной работы он должен знать правила эксплуатации данного типа систем.

Схематически принцип водоснабжения имеет несколько звеньев, но самым важным всё же выступает источник воды. Вода это главный ресурс для формирования индивидуальной системы водоснабжения. Как правило, источником выступает или колодец или скважина.

Если добычу воды будем проводить из неглубокого водохранилища — то сгодится почти любой тип насоса, главное чтобы ему хватало мощности для требуемой работы.

К примеру, типичный центробежный насос способен поднимать воду на высоту около 10 метров. Но, как правило, давление почвы, а также перегибы шланга насоса снижают этот уровень на 2-3 метра, что следует учитывать при выборе аппарата.

Один из видов применения устройства для глубины источника больше чем 10 метров — это установка станции в специальной яме.

Таким образом, мы снижаем высоту, на которую требуется нагнетать воду до 7 или более метров, организуя при этом эффективную работу насоса. Кроме этого, есть возможность монтажа установки в подвале, при этом обеспечивая полную шумо- и влагоизоляцию.

Возможно, Вам будет интересна статья о насосных станциях фирмы AL-KO.

Познавательную статью о настройке и регулировке насосной станции своими руками читайте здесь.
