Слив с крыши для воды: виды водосточных систем и рекомендации по их монтажу на кровле

Как закрепить вертикальные элементы водостока

Крепление сливных труб лучше всего предусмотреть ещё на стадии кладки стен. Но и после завершения работ никто не запрещает установить крепёж.

Выполняя монтаж, соблюдайте следующие правила:

1. Начинайте установку элементов слива снизу.
2. Просверлите отверстия в стенах под установку хомутов.
3. На самом нижнем хомуте установите колено, имеющее срезанный край, а если слив выполняется в ливнёвку, то используйте обычный элемент водостока.
4. Крепление последующих элементов выполняйте на отдельный хомут с шагом не более 1,8 м. В случае если длина элемента превышает 2 м, то необходимо установить ещё один хомут.

Соблюдая правила монтажа, вы сможете обеспечить прочность и герметичность конструкции. При этом водосток получится надёжным и прослужит долгое время. Успехов вам в строительной деятельности.

Основные ошибки установки водостоков на крыше

Неопытные специалисты кровельных работ часто допускают ошибки, приводящие к ухудшению функционирования водосточной системы. Основные:

1. Мало кронштейнов. Конструкцию надо надёжно защитить от выгибания, которое случается при сильном дожде или снеге. Металлические детали допускают расстояния между собой до 60 см, а пластиковые — до 50.
2. Неправильное соединение муфт. Слишком слабом соединение деталей приведёт к протечке. Однако усердствовать не стоит — можно повредить металл. Лучше использовать муфты с ограничителями.
3. Неподходящий уклон жёлобов. Если уклон более 5 мм на 1 метр, то вода с крыши не будет попадать в лоток. При меньшем влага скапливается, а устройство забивается.
4. Жёлоб проложен близко или, наоборот, далеко. Стоит приложить что-нибудь плоское к кровле, продолжая её на 2-2,5 см. На этом расстоянии должен быть проложен карниз — он будет собирать воду, но его не повредит сходящий снег.

При создании водосточки важно всё. От выбора материала до монтажа

В худшем случае трубы через несколько сезонов потрескаются или деформируются, а жёлоба забьются. На устранение последствий ошибок придётся потратить достаточно сил и финансов.

Кровельные материалы для плоской крыши в зависимости от угла ее уклона

Выбор кровельного материала в первую очередь должен быть обусловлен углом наклона крыши. Существует масса вариантов

• Кровли из штучных материалов

  и волнистых листов

• Металлическая кровля
• Мягкая кровля

Образовать угол наклона можно с помощью создания опорной конструкции нужной конфигурации или путем засыпки поверхности наклонным слоем утеплителя. Существуют и специализированные виды материалов, например – клиновидный утеплитель от фирмы Технониколь, разуклонка кровли с которым создается путем укладки плит специфической формы.

Ассортимент клиновидных теплоизоляционных плитИсточник howbuilds.ru

Выбор наиболее подходящего материала производится путем сопоставления местных климатических условий, параметров постройки, возможностей и предпочтений владельца. Все эти факторы одинаково важны, но приоритет в принятии решений рекомендуется отдать представителям строительной компании, обладающим опытом и специальными знаниями.

Монтаж водоотвода, водостоков, водосточных систем

Монтаж пластиковых и металлических водостоков имеет много общего, однако каждый производитель дает свои рекомендации по установке, придерживаясь которых можно выполнить правильный монтаж водостоков для крыши и обеспечить эффективный водосбор и водоотвод.

Монтаж систем водостоков не требует использования каких-либо специальных инструментов и может быть произведен самостоятельно. Но если речь идет о большом проекте, в таком случае лучше воспользоваться услугами профессионалов. При монтаже водостоков учитываются все пожелания заказчика. Цена монтажных услуг доступная, а качество работ позволяет нам гарантировать долгий срок службы системы водоотвода, независимо от сложности конфигурации.

Мы выполняем монтаж водостоков для крыши всех видов и типов из представленных в каталогах нашей компании. Прайс по каждой позиции и ценник доступны для скачивания и ознакомления.

Монтаж водосточной системы

https://

Комплектация у всех производителей примерно одинаковая, поэтому монтаж водосточной системы можно разделить на два оснговных этапа:

1. Установку желобов, воронок и доборных элементов верхнего пояса водосточной системы. Монтаж пластиковых водосточных систем начинают с установки водоприемной воронки, затем размечают линию желоба с рекомендуемым производителем уклоном, крепят держатели и соединительные элементы. После чего вставляют желоб и угловые элементы в держатели. Для герметизации резиновые уплотнители соединительных элементов смазывают специальной смазкой.
2. Монтаж системы водосточных труб (от воронок до водоприемника или концевика). При помощи колен и отрезков труб нужной длины подводят водосток к вертикальной оси по которой будет крепиться водосточная труба. В стене засверливают отверстия (с шагом, рекомендуемым производителем) под держатели труб. Соединяют трубы и закрепляют их при помощи хомутов.

Цена установки зависит от объемов работ.

Глубинная дренажная система

Если уровень грунтовые воды на участке стоят высоко, а в доме есть подвал или подземный гараж, то придется устанавливать глубинную дренажную систему.

Признаками того, что она необходима, можно считать:

— Повышенную влажность в подвале; — Подтапливание подвала; — Быстрое наполнение септика (выгребной ямы).

Оборудовать подземную дренажную систему фундамента целесообразно во время строительства дома. Это обойдется гораздо дешевле, чем отвод влаги от готового основания, построенного без учета реального уровня грунтовых вод.

Вода отводится сразу в ливневую или смешанную канализацию (самотёком – при уклоне участка не < 5 мм на погонный метр длины трубы) или вначале перенаправляется в дождеприемники либо в коллекторный колодец, откуда выкачивается насосом.

Уклон может быть как естественным, та и искусственным – к примеру за счёт применения специальных бетонных труб-каналов со внутренним уклоном или разноуровневых ступенчатых желобов.

В коллектор можно отвести и воды, собранные поверхностным водоотводом, а оттуда они попадут в коммунальную ливневую канализацию или впитаются в почву (через дренажное поле – слой щебня).

Обустройство простой дренажной системы

Дренажная траншея вокруг дома (кольцевой дренаж)

Наиболее простой способ, позволяющий сделать отвод воды и нейтрализовать воздействия грунтовой влаги на цокольный этаж и фундамент – это устройство достаточно широкого водоотводного желоба по периметру здания на расстоянии полтора-два метра от него. Ее глубина должна быть ниже уровня фундамента, его дну придают уклон и заливают его цементным раствором.

Дренажная канава эффективно отводит влагу от основания дома, но в нее не должна стекать вода из водосточных труб.

Закрытый пристенный дренаж

Назначение этой системы дренирования почвы – удалять грунтовую, дождевую или талую воду от фундамента и не давать грунтовым водам подниматься во время таяния снега или сильных дождей. Он представляет собой замкнутый контур из дырчатых (перфорированных) труб или желобов выпуклой стороной вверх, уложенных на глубине от одного до полутора метров.

В отличие от кольцевого, трубы пристенного дренажа укладывают выше уровня основания фундамента. Траншею вымащивают битым кирпичом или крупным щебнем нескольких фракций, дрены также засыпают щебнем и вместе с ним заворачивают в фильтрующий материал – например геотекстиль или стеклоткань. Фильтр не даёт отверстиям дрен забиться илом, а сверху траншея перекрывают решетками и засыпают грунтом.

На углах здания устанавливаются «поворотные колодцы» – они задают направление отводимой воде. Колодцы изготовлены их ПВХ, их диаметр – менее полуметра, а высота – от одного до трех метров.

Канава с трубами должна иметь крен вниз по склону (и в сторону от здания) и выводить водные потоки ниже уровня подвального пола. Подобная дренажная траншея оттягивает на себя, вбирает и отводит влагу приблизительно с площади на расстоянии 15-25 метров вокруг себя.

Куда отводить воду?

Если здание стоит на склоне, как правило, дренажная траншея огибает его «подковой» со стороны холма и имеет выход с противоположной стороны. Если есть такая возможность, отвод воды можно сделать в небольшой «технический» водоем, откуда она будет использоваться для хозяйственных нужд – полива огорода, строительства и ремонта и т. д.

В прочих случаях вода либо сразу сбрасывается в общую или индивидуальную канализацию, либо поступает в накопительный коллекторный колодец, где впитывается в почву и самотеком или насосом выводится на пределы участка.

Устройство простых дренажных траншей не представляет сложности, но обустройство полноценной системы дренажа почвы, соединяющей и подсушивание самого участка, и отвод воды от находящегося на нем дома, требует специальных расчетов и профессиональной установки. Ее лучше поручить профессионалам, так как потери от сбоев в работе, ремонтов и переделок будут больше, чем затраты на услуги специалистов.

Правила монтажа водоотводной системы

Схема установки кронштейна желоба

Перед тем как устанавливать вашу самодельную конструкцию, важно ознакомиться с некоторыми правилами по установке элементов отвода воды. Они касаются не только пластиковых изделий, но и любых других

Соблюдение этих правил очень важно, так как благодаря им конструкция будет сложить долго и правильно выполнять свои функции.

Установка желобов по периметру дома должна осуществляться на лобовую планку карниза, край стропильной системы, непосредственно на кровлю. Лучше выбирать первые два способа. Но, стоит отметить, что реализовать их будет легко в том случае, когда система водоотвода устанавливается еще на этапе строительства дома, до того как уложен кровельный материал. Если же вы уже полностью построили ваш дом или дачу, можно крепить желоба на краю крыши.
Когда в качестве желобов используются металлические трубы, кронштейны необходимо расставлять на расстоянии от 80 см до 1,5 м. Если желоба выполнены из пластика, минимальное расстояние от 60–80 см.
Желоба нужно крепить так, чтобы они легко ловили поток бегущей воды. Для этого надо отступить от края крыши на треть сечения трубы, таким образом, чтобы две трети желоба выступали, и вода попадала четко в них.
Чтобы в желобах не скапливалась вода, их нужно установить с уклоном к воронке. На каждый 1 м длины уклон должен составлять 3–5 мм. Этого будет достаточно, чтобы вода беспрепятственно стекала вниз в воронку.
Расстояние верхнего края желоба от края крыши должно быть не меньше чем 30 мм

Если это требование не соблюсти, вся конструкция может быть сорвана снежной массой или льдом, который сойдет с крыши.
Важно обеспечить хорошую герметизацию стыков, чтобы вода не просачивалась через них. Для этого можно использовать либо герметик, либо трубный уплотнитель – круглую резинку

Ее нужно разрезать на две части и положить на место соединения, где она прикрутится саморезами. Она также будет служить в качестве теплового зазора, который обязателен, чтобы конструкция была подвижной.

Смонтированный водосток из канализационных труб

Это все правила, которые вам нужно соблюдать при монтаже системы отвода воды. Теперь осталось только применить все на практике!

Правила установки внешнего и внутреннего жёлоба

Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:

1. Внешний жёлоб устанавливается с уклоном в 1%.
2. Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.

Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.

Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода

Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.

Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте

Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку

Сам процесс происходит в несколько этапов:

1. На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
2. Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
3. Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.

4. Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.

5. Подвести торцы брусков в середину внутреннего жёлоба, зажать их.

6. Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.

7. Уложить жёлоб с карнизного свеса в направлении сверху вниз.
8. Закрепить, используя металлические скобы.

Способы крепления желобов

Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.

Способы крепления кронштейнов:

1. Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
2. Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.

3. Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.

4. Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.

Последовательность проведения монтажа водосточной системы

В первую очередь проводят установку желобов. Их крепят к кронштейнам, которые закрепляют или на первый элемент обрешетки, или на стропильные ноги, или на лобовую доску. Оптимальный вариант – первый. Но его можно провести лишь в том случае, если кровельный материал на стропильную систему еще не установлен. Если крыша уже покрыта, то кронштейны крепятся по двум последним вариантам.

Установка кронштейнов на лобовую доску

Крепление кронштейнов к обрешетке

Для этого используются кронштейны с длинной ножкой. Ее просто отгибают назад необходимой длины, прикладывают к обрешетке и крепят к ней саморезами через проделанные отверстия.

Кронштейн с длинной ножкой

Важно при установке придерживаться строго двух параметров:

• расстояния между крепежными изделиями;

• расстояние от середины крюка до края свеса крыши.

Последний параметр должен варьироваться в диапазоне 30-40 мм. Это делается для того, чтобы сходящая с крыши вода попала посередине желоба. Чтобы не было перелива через края лотков и брызг воды.

Установка и крепления кронштейнов к обрешетке

Крепление к стропильным ногам

Если кровельный материал уже уложен, то один из вариантов крепления кронштейнов – к стропилам. Для этого используются все те же крепежные изделия с длинной ножкой, только она у них повернута на 90°. Таким образом просто удобнее проводить крепление.

Кронштейн с повернутой на 90° ножкой

Крепление к лобовой доске

На одном из верхних фото уже показано, как крепить кронштейные крепежи к лобовой доске. Для этого используются короткие изделия без ножек, но с подставкой, в которой сделаны монтажные отверстия.

Необходимо обозначить, что сегодня производители предлагают различные модели, которые в основном друг от друга отличаются способом крепежа. На фото ниже показан вариант, где крепежным элементом выступает планка с пазом во всю длину. Она крепится к лобовой доске, а в пазы вставляются сами кронштейны.

Монтажная планка с кронштейнами для желобов

Другие варианты

Если провести установку кронштейнов по вышеописанным вариантам не представляется возможным, то можно провести крепление к подшивке свеса кровли. Для этого используются кронштейны с длинной ножкой, которая отгибается под требуемый угол и длину. На фотографии ниже такой вариант установки показан.

Крепление к подшивке свеса крыши

И все же зачем

Осадки не размывают отмостку Слив – это важная часть конструкции всего дома

Его наличие очень важно по нескольким причинам. Увидеть дом, в котором отсутствует водоотводная система на крыше можно, наверное, только на этапе строительства, так как эту систему обычно делают в первую очередь

А все из-за того, что она выполняет важные функции:

1. Защитная функция. Благодаря сливу, осадки не попадают на стены, фундамент, ступени и отмостку. Это главное предназначения слива. Когда он отсутствует, цоколь дома в течение 5–10 лет просто разрушится. Вода будет попадать на фундамент, уходя в грунт, вследствие чего основание будет размываться. Более того, на стенах могут образоваться следы от воды, подтеки и пятна, которые будут портить эстетический вид всего здания. Да и ступени крыльца разрушатся с течением времени.
2. Сбор с крыши дождевой воды. Это особенно значимо для владельцев большого огорода или сада, ведь дождевой водой очень хорошо поливать растения. Если трубу слива отвести в специальную емкость, бочку или большой бак, то после хорошего дождя у вас будет дополнительный источник воды. Это полезно не только для почвы, но и для вашего кошелька. Наличие такой технической воды никому не помешает.
3. Элемент декора вашего дома. Если сделать красивый отлив своими руками, то можно дополнить общую картину дома, придав ей завершенный вид.

Это элемент дизайна дома

Все это делает систему слива важной составляющей всей постройки. Без нее, конечно, можно обойтись в отдельных случаях, но это чревато нежелательными последствиями

Стоит отметить, что сделать слив на быструю руку тоже нельзя, чтобы он функционировал правильно и долго, нужно соблюдать некоторые требования:

Изделие должно иметь высокую прочность, сопротивление к различным механическим деформациям и высоким нагрузкам. Оно должно выдерживать сильные порывы ветра, град, вес толщи снега зимой и т.д.;
Долговечность

Материал должен быть стойким к различным внешним факторам, коррозии от воды, выдерживать перепады температур и атмосферные осадки.
Последнее, но немаловажное, – хороший внешний вид, ведь никто не хочет, чтобы одна деталь портила весь фасад.

Все эти требования важно соблюдать, тогда ваши старания не будут напрасными. Но из какого материала можно сделать слив, и какой из них будет лучше? Давайте узнаем

Монтаж системы водостока

Рассмотрим, как происходит монтаж водоотводящей системы, выпускаемой фирмы «Винилон».

Шаг 1. Для установки и сборки системы понадобятся следующие инструменты: шуруповерт, стусло, ножовка по металлу, полосогиб, строительный уровень, рулетка, бечевка и маркер.

Шуруповерт

Ножовка по металлу и стусло

Полосогиб

Строительный уровень

Рулетка, бечевка и строительный маркер

Использование бечевки для разметки

Шаг 2. Для крепления всех деталей водостока используется антикоррозийный крепеж. Приобретается он в строительном магазине.

Используйте только антикоррозийный крепеж

Шаг 3. Монтаж системы слива производится сверху вниз. Сначала крепятся желоба водосбора, только после этого производится монтаж системы водоотвода (сливные трубы). Водосборные желоба устанавливаются ниже уровня ската крыши с уклоном в сторону воронки примерно на 2-3 см каждые 10 метров желоба. Для удобства работы наносится разметка, демонстрирующая места крепления кронштейнов.

Установка водосточных желобов

Система устанавливается с уклоном в сторону воронок

Шаг 4. Первыми устанавливается воронка в нижней отметке и кронштейн – в верхней отметке. Между ними натягивается бечевка, по уровню которой крепятся остальные кронштейны и соединительные муфты. При этом кронштейны устанавливаются так, чтобы расстояние от них до краев воронки или муфты было не более 10 см. Между остальными кронштейнами может быть расстояние около 60 см.

Установлен кронштейн

Натягивается бечевка

Крепление соединительной муфты и кронштейнов

Шаг 5. После установки кронштейнов производится фиксация на них водосточного желоба.

Установка водосточного желоба

Шаг 6. Стыковка двух отрезков желобов производится при помощи специальной муфты.

Стыковка двух отрезков желобов

Шаг 7. Производится крепление уголков, соединяющих желоба в углах дома (внутренних и наружных). На концах желобов устанавливаются заглушки.

Установка заглушек и угловых элементов

Заглушки и угловые элементы установлены

Шаг 8. Начинается монтаж системы стока. Для этого понадобятся хомуты для крепления трубы. Она жестко фиксируется в верхней части, а в нижней фиксация производится с проскальзыванием.

Крепежные элементы для верхней части

Крепежные элементы для нижней части

Шаг 9. К воронке слива прикрепляется колено, которое при помощи отрезка трубы соединено с другим таким же коленом, но ориентированным в другую сторону. Это позволит приблизить трубу слива максимально к стене дома. Второе колено фиксируется на стене при помощи хомута, закрепленного на ней. Производится сборка этого участка.

Переход осуществляется через 2 одинаковых колена и отрезок трубы

Труба должна входить в колено до упора

Установлено второе колено

Монтируется переход

Шаг 10. На расстоянии друг от друга (максимальное – 1,7 м) крепятся на стены хомуты для трубы слива.

Как крепить хомуты

Шаг 11. На расстоянии 25-30 см от земли производится крепление сливного колена. Все части устанавливаются строго вертикально по строительному уровню.

Крепление сливного колена

Все элементы устанавливаются строго вертикально

Шаг 12. Трубы с верхней части муфт и слива всегда устанавливаются до того момента, пока не упрутся во внутренний ограничитель элемента, снизу – до обозначенной на системе линии.

Сверху труба всегда ставится до упора

Снизу труба устанавливается до соответствующей линии

Шаг 13. После установки всех труб производится монтаж промежуточных хомутов и затягивание всех элементов.

Монтаж промежуточных хомутов и затягивание всех элементов

Расчет системы

При расчете водосточной системы следует определить количество труб, предназначенных для производства желобов, и труб которые будут использоваться в качестве вертикальных водостоков, а также необходимое количество кронштейнов и хомутов для их фиксации. Проще всего результаты расчетов изобразить в качестве эскиза. Это позволит не только избежать ошибки, но и произвести оптимальный раскрой материала, исходя из того, что надежность системы тем выше, чем меньше стыков будет между ее элементами.

Суммарная протяженность желобов равна периметру кровли. Необходимое количество труб таким образом будет вдвое меньше, поскольку каждая из них при распиле превратится в два желоба.

Количество труб, необходимое для выполнения вертикальных водостоков, рассчитывается следующим образом:

• Расстояние между двумя водостоками не должно быть более 12 метров по горизонтали. А значит, их количество можно определить, разделив длину периметра на 12 (если стороны дома меньше 12 метров, то можно расположить стоки у каждого угла здания). Умножив полученное число на высоту дома, находим суммарную длину труб для вертикальных водостоков. При расчете длины вертикальных водостоков необходимо также учитывать систему водоотведения. Если вода с крыши будет выливаться сразу на землю и впитываться в грунт, приведенный выше алгоритм дает достаточно точное значение. При направлении стоков в ливневую канализацию или в емкости для полива, лучше начертить полную схему одного стояка и рассчитать его длину с учетом вертикальной и горизонтальной составляющих, после чего умножить это значение на необходимое количество сливов.
• Рассчитывают необходимое количество кронштейнов для водослива из канализационных труб. Для надежной фиксации они размещаются на расстоянии 500-600 мм друг от друга, к тому же, два держателя (с разных сторон) устанавливаются на углах и в местах установки воронок.
• В зависимости от выбранной конструкции выбираются фитинги.
• В нижней части потребуются углы для изменения направления стоков (от стены).
• В верхней части углы могут понадобиться для приближения трубы к стене от края кровли для последующей фиксации к вертикальной поверхности.
• Тупиковые отрезки желобов снабжаются заглушками, их число также рассчитывается по схеме.

Стандартные элементы водосточной системы

Для самостоятельного строительства водосточной системы из канализационных труб используются трубы и фитинги различных диаметров.

• Желоба изготавливаются из труб с диаметром 110 мм.
• Вертикальные сливы монтируются из труб 50 мм.
• Тройники приобретаются с возможностью соединения разных (50 и 110 мм) труб.
• Отводные углы для изменения направления вертикальных труб для слива воды в ливневую канализацию или поливочные емкости имеют диаметр 50 мм.

3 Как определить некачественную водосточку?

У некачественных водостоков могут появляться различия цвета между желобами, трубами и фитингами. Также в некачественных системах будут плохие соединения между элементами (соединения будут неплотными, либо наоборот слишком плотными, что усложнит монтаж такой системы).

Элементы водосточной системы1. Заглушка желоба2. Водосточный желоб3а. Угол универсальный3б. Угол регулируемый4. Соединитель желоба5. Водоприемная воронка6. Защитная решетка7. Колено универсальное8. Хомут крепления трубы9. Соединительная муфта10. Водосточная труба11. Хомут универсальный12. Водосточный слив13. Кронштейн пластиковый14. Кронштейн металлический

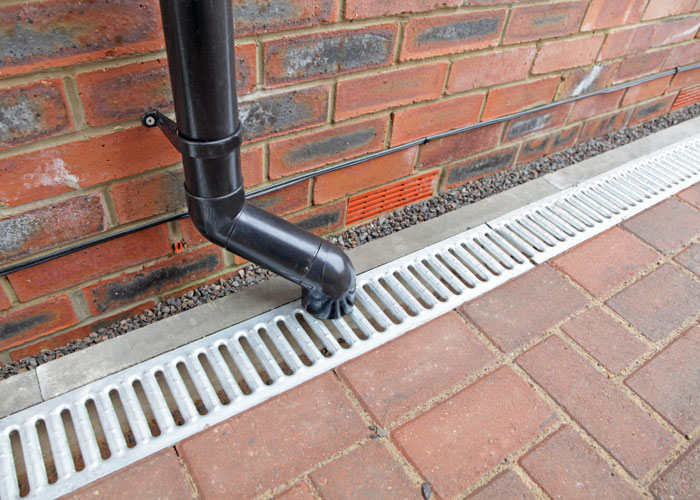

Последний этап водоотвода с крыш — система слива

Мы должны выяснить — куда стекает вода? Все детали соединяются специальным переходником – воронкой, как раз она бывает нескольких строений:

1. Воронка, расположенная под наклоном с горловиной;
2. С регулированной наклонной головкой;
3. С расширенными функциями, как и сходный соединительный элемент.

Внизу расположена труба или колено, что  обеспечивает поворот на 45, 60 и 75 градусов. В середине сток может иметь разветвление, которое переходит в один из таких вариантов:

• Обычный слив;
• Канализация (искусственно созданная или общественная).
