Установка накопительного водонагревателя и схемы его обвязки

Нормы и правила установки бойлера в квартире

После того как собственник принял решение и приобрел электрический водонагреватель, он должен его установить. Перед тем как установить бойлер в квартире нужно определиться, кто будет выполнять монтажные работы.

Многие владельцы для этого приглашают специалистов, которые имеют необходимый инструмент и опыт, и готовы за пару часов качественно и надежно установить водонагревающего устройства. Стоимость установки бойлера будет зависеть от мощности и места размещения.

Домашние мастера вполне могут с этим справиться самостоятельно. Перед тем как подключить бойлер, чтобы установленное оборудование прослужило долго и не стало источником возникновения опасных ситуаций, потребуется выполнять ряд правил:

1. Стена для размещения аппарата, должна быть капитальной, запрещена установка водонагревателя на перегородки из гипсокартона или дерева.
2. Зону расположения максимально приближают к внутридомовой разводке инженерных коммуникаций: вода, канализация и электроэнергия.
3. Электрическая розетка для включения бойлера должна быть расположена рядом с устройством и использоваться только для него, с прямым подключением без удлинителя.
4. Перед водонагревателем оставляют свободное пространство для техобслуживания и ремонта, кроме того его размещают, как можно выше, чтобы он не препятствовал проходу людей.
5. Для аварийного слива воды устройство должно иметь доступ к канализации.
6. Также потребуется предварительно заземлить бойлер и установить защиту УЗО на электролинии.
7. Схема установки бойлера должна выполняться согласно рекомендациям завода-изготовителя. Для отключения водонагревателя для ремонта или обслуживания устанавливают запорную арматуру и предохранительно-сбросной клапан, согласно типоразмерам, обозначенные в документации на нагреватель.
8. В том случае если в конструкции бойлера не предусмотрена дренажная линия с вентилем, ее устанавливают на трубах холодного водоснабжения в нижней точке перед накопительной ёмкостью.

Схема работы накопительного водонагревателя

Стандартная схема работы водогрейного оборудования базируется на принципе разделения нескольких водных слоев, отличающихся разным температурным режимом. Отбор горячей жидкости из водонагревателя производится через патрубок горячего водоснабжения.

Такая трубка имеет строго определенную длину, достигающую верхнего, наиболее прогретого слоя. Законы физики не позволяют располагать параллельно водогрейный прибор вертикальной конструкции.

Электрическая схема накопительного водонагревателя

При выборе накопительного бойлера электрического нагрева нужно обращать внимание на его конструктивные особенности, а также учитывать основные правила монтажа водогрейного прибора.

Подключение накопительного водонагревателя к водопроводу – схема

Установка накопительного водонагревателя требует более
основательного подхода. К тому же, он позволяет использовать горячую воду из
прибора во всей квартире.

Схема устройства накопительного водонагревателя

Схема устройства накопительного водонагревателяНа схеме мы видим типовое подключение водонагревателя
(накопительного) к водопроводу.

Обозначения «горячая вода» и «холодная вода» – это «стояки»
– две трубы, проходящие через все квартиры подъезда и снабжающие их водой
(холодной и горячей).

1-2 – водопроводные краны. Они перекрывают или открывают
циркуляцию воды в бак и обратно из водонагревателя. Когда прибор работает, то
краны открывают, не используется – то, естественно, закрывают.

3-4 – вводные в квартиру водопроводные краны. Они необходимы
для перекрытия подачи воды в квартиру.

5 – один из важных элементов – обратный клапан. Необходим для защиты ТЭНа электроводонагревателя от перегрева (в случае отключения
холодной воды бак водонагревателя не остался без воды и не перегорят его ТЭНы).

Для понимания обратимся к устройству накопительного
водонагревателя, принцип таков: подача воды осуществляется снизу. А если вдруг
подачу воды неожиданно отключают – вся она устремится в уже пустой стояк с
холодной водой, ТЭНы станут нагревать воздух и просто перегорят. Обратный
клапан предназначен для предотвращения подобной аварии.

В комплектацию любого хорошего накопительного
водонагревателя входит такое защитное устройство. Будьте внимательны при
проверке комплектации!

6 – сливной вентиль – кран, который предназначен для опустошения бака накопителя водонагревателя. По понятным причинам, такой кран должен быть предусмотрен при монтаже водонагревательного прибора: перед демонтажем (в случае необходимости) водонагревателя он позволит слить всю воду из резервуара. Ведь, в зависимости от емкости водонагревателя, в баке может находится 100-150 литров воды….

Внимание на схему: следует обязательно располагать кран для
слива воды выше обратного клапана. В противном случае опустошить бак вам не
удастся – вода просто не будет вытекать из емкости.

Нагреватель типа «бойлер»

Материалы:

1. Ёмкость для корпуса бойлера (газовый баллон).
2. Гайка (32 мм).
3. 2 обрезка металлической трубы, диаметром ½ дюйма (около 15 см).
4. Электрический ТЭН и терморегулятор.
5. Пакля или специальная смазка для изоляции нагревательного элемента.
6. Крепления для бойлера на стену.
7. Теплоизолирующая подложка под ламинат.
8. Пластиковые трубы для подводки воды.
9. Провода и клеммы для электропроводки.

Инструменты:

1. Сварочный аппарат.
2. Лерка для нарезания резьбы.
3. Дрель и сверла по металлу.
4. Отвертки.
5. Газовые ключи.
6. Отвертка-тестер.

В качестве емкости под бак бойлера идеальным вариантом может стать большой газовый баллон со снятым вентилем на 50 л. Бывшие в употреблении баллоны использовать не рекомендуется, иначе вода, прошедшая через такой бойлер, сконструированный самостоятельно, будет иметь устойчивый запах газа.

От него можно избавиться, разрезав емкость пополам, тщательно промыв и ошкурив поверхность, а затем нанеся на нее слой нитрогрунтовки и снова сварив конструкцию. Но гораздо проще обратиться в службу, занимающуюся заправкой и распространением газовых баллонов, и приобрести там новую, еще не использованную емкость. Там же вы, кстати, сможете купить баллон без крана, и необходимость в его самостоятельном снятии отпадет.

Порядок сборки бойлера

Электрический ТЭН устанавливают на место крепления крана. Для этого на отверстие наваривается гайка диаметром 32 мм. Чтобы в процессе дальнейшей сборки водонагревательный элемент не «повело» и он точно встал на свое место, предусмотренное конструкцией, перед тем как приваривать гайку, вкрутите в нее сгонную резьбу.

Металлические трубы отпиливают так, чтобы одна из них на 2 см не доходила до верха баллона. Трубка подачи горячей воды не должна упираться в крышку бойлера, но и слишком короткой ее делать не стоит, иначе холодная вода будет смешиваться с подогретой. Вторая должна быть длинной, примерно 15 см. Она предназначается для холодной воды. С одной ее стороны монтируется заглушка (труба запаивается), на другой, на расстоянии 5-10 см от низа бойлера, формируется рассекатель: делаются две прорези или рассверливаются отверстия. Прорезать трубу у самого низа не стоит: в таком случае есть вероятность, что осадок со дна баллона будет смешиваться с чистой водой.

На одном конце обрезков металлической трубы леркой нарезается короткая резьба.

Под трубы подачи воды в водонагреватель газосваркой прорезаются отверстия, после чего вся конструкция сваривается.

Навариваются готовые крепления-уголки для бойлера. Можно также их изготовить самостоятельно, вырезав из листовой стали.

В ранее приваренную гайку вкручивают нагреватель, изолируют его паклей, специальной смазкой или сантехнической лентой, устанавливают терморегулятор и сигнальные светодиоды.

Далее бойлер необходимо обернуть теплоизолирующим материалом, например, подложкой под ламинат, крепя первый слой блестящей стороной к стенкам баллона, а второй — наружу.

Монтаж подводки воды необходимо осуществлять только с помощью пластиковых труб. На вход холодной воды в водонагреватель обязательно устанавливается обратный клапан. В противном случае ТЭН может сгореть, когда в системе не окажется воды.

Необходимые инструменты и материалы

Монтаж электрического водонагревателя не является сложным, а для его проведения не требуется дорогой инструмент и оснастка. Обычно все имеется у домашних мастеров под рукой.

После того как бойлер будет доставлен по адресу установки, его нужно распаковать и осмотреть на соответствие заводской комплектации, а также для определения готовности к подсоединению, уточнению размеров монтажной планки и патрубка бойлера для ГВС.

Перечень основных инструментов и материалов для установки и обвязки электрического накопительного электроводонагревателя:

• бытовая электрическая ударная дрель;
• набор сверл по бетону;
• профессиональный строительный уровень пузырькового типа;
• слесарный молоток;
• набор слесарных ключей;
• шестигранные ключи, пассатижи и отвертка;
• фломастер, для отметки мест крепления;
• анкерные крепления;
• пакля или ФУМ-лента;
• 2 стандартных шланга для соединения бойлера;
• 3 тройника Ду 15;
• 3 крана Ду 15;
• провод ПВС 3х2,5 для подключения устройства к электрощитку;
• УЗО для работы в однофазной сети, по рекомендациям завода-изготовителя, в зависимости от электрической мощности ТЭНов.

Конструкция и особенности

Устройство проточного водонагревателя не отличается особой сложностью. Здесь применяется единая схема для всех моделей: холодная вода проходит через корпус изделия, где нагревательный элемент отдает ей свое тепло. Пользователь только открыл кран — внутри устройства мгновенно срабатывает реле, отвечающее за давление, в течение нескольких секунд вода нагревается до нужной температуры (зависит от мощности ТЭН), которая устанавливается вручную.

Внутри проточный водонагреватель оборудован специальным прерывателем, который сразу отключает питание, если температура воды резко возрастает и становится гораздо выше критического уровня. От возможных перепадов давления внутри водопровода, что может произойти в любую минуту, изделие надежно защищено встроенным стабилизатором.

Водонагреватели этого вида имеют отличия по типу нагревателя и системе управления.

Типы нагревателей

Как главная составляющая конструкции всех электроприборов, нагреватель обычно выпускается в виде спирали или ТЭН. В изделиях с неизолированной спиралью ее помещают в специальный блок из пластиковых трубок, находящийся внутри корпуса из весьма прочного пластика. При подключении такого устройства к сети происходит нагрев спиралей, а проходящий поток воды отбирает это тепло. Из-за малого объема воды в емкости и небольшой массы всего устройства остаточного тепловыделения после отключения не происходит, поэтому накипь не образуется. Такие изделия применяют для подогревания воды в бассейнах, в быту их следует использовать в регионах с очень жесткой водой.

Закрытые ТЭН работают по такому же принципу, нагревая поток проходящей через них воды, но у них спираль заключена в корпус из меди или латуни, поэтому в противопожарном смысле они намного надежнее, чем первый вариант.

Система управления

Водонагреватели проточного типа можно разделить по типу управления ними.

1. Гидравлическое — этот вид менее точен, у него имеется 6 ступеней мощности, переключение производится вручную при помощи переключателя.
2. Электронного типа — терморегулятор контролирует нагрев самостоятельно, пользователи только устанавливают приемлемую для них температуру. Такой вид управления считается весьма удобным.

При использовании механического варианта управления внутри изделия располагается гидравлический блок с мембраной, которая осуществляет включение или выключение прибора в зависимости от давления воды.

Электроника управляет всем процессом с помощью микропроцессора, а специальные датчики помогают ей обеспечить любую температуру, независимо от напора, она же задает оптимальную мощность, существенно сокращая расход электрической энергии.

Основные правила обслуживания прибора

Для длительной и беспроблемной работы водонагревателя важно соблюдать правила его эксплуатации и обслуживания. В противном случае поломки неизбежны

О том, что в работе устройства возникли проблемы, могут свидетельствовать какие-то изменения в режиме его работы:

• увеличение времени нагрева воды до заданной температуры;
• появление необычных звуков, сопровождающих работу прибора;
• возникновение посторонних примесей в водопроводной воде, изменение ее цвета, запаха или вкуса.

Если наблюдается хотя бы один из этих признаков, следует сразу же провести очистку водонагревателя.

Для этого придется выполнить следующие операции:

1. Отключить прибор от электропитания.
2. Убрать защитную крышку.
3. Разъединить контакты электропроводов.
4. Перекрыть поступление холодной воды.
5. С помощью шланга удалить из бака остатки воды.
6. Отвинтить болты, которые удерживают нагревательный элемент.
7. Вынуть ТЭН и очистить его от накипи.
8. Очистить внутреннюю часть накопителя от грязи и частичек накипи.
9. Тщательно промыть устройство.
10. Проверить исправность магниевого анода.
11. Если необходимо, сразу заменить этот элемент.
12. Дождаться полного высыхания очищенного бака.
13. Установить на место ТЭН.
14. Выполнить обратную сборку устройства.
15. Проверить надежность всех креплений.
16. Подключить водонагреватель к электропитанию.
17. Проверить наличие заземления.

ТЭН из бака следует вынимать аккуратно, болты могут оказаться слишком неподатливыми, иногда нагревательный элемент трудно вынуть из-за слишком большого слоя накипи.

Очистку ТЭНа выполняют механическими или химическими средствами, как и удаление загрязнений из бака. Если внутри устройства обнаружено большое количество накипи, следует подумать о пересмотре режима работы водонагревателя.

Такое явление часто наблюдается, когда прибор длительное время работает на максимальной мощности. Рекомендуется устанавливать максимальную температуру нагрева не выше 60 градусов, чтобы увеличить срок эксплуатации прибора и сократить количество поломок.

Если корпус нагревательного прибора бьет током, возможно, произошла деформация и разрыв ТЭНа или же имеются поломки в системе управления.

Оборудование накопительного типа: устройство и принцип действия

Прибор представляет собой теплоизолированный бак произвольной формы. В него вмонтирован ТЭН, который прогревает воду до заданной владельцем температуры.

Электрические водонагреватели – практичное решение для бесперебойного получения горячей воды

Важно только правильно определить объем прибора. Она варьируется в пределах от 35 до 85С

В теплоизолированной емкости нагретая жидкость сохраняет температуру в течение 2-3 часов. После того, как вода остынет на 0,5С, срабатывает автоматика и нагреватель включается, чтобы подогреть жидкость

Она варьируется в пределах от 35 до 85С. В теплоизолированной емкости нагретая жидкость сохраняет температуру в течение 2-3 часов. После того, как вода остынет на 0,5С, срабатывает автоматика и нагреватель включается, чтобы подогреть жидкость.

По достижению заданной температуры прибор отключается. Такой режим работы позволяет устройству экономно расходовать электроэнергию.

Нагреватели, встроенные в бак, могут быть трубчатыми или спиральными. Первый вариант более надежен, не боится воздушных пробок, однако со временем обязательно покрывается накипью.

Спиральным устройствам накипь не страшна и греют они на порядок быстрее. Бак может быть стальной или пластиковый. Его внутренняя поверхность покрывается эмалью или стеклокерамикой.

Чтобы сварные швы стальной емкости не ржавели, в бак вставляются особые анодные стержни, не дающие железу окисляться. Их нужно менять с периодичностью в 5-8 лет.

В стандартную конструкцию водонагревателя входит термостат, отвечающий за поддержание заданной температуры. Система управления прибором может быть как ручной, так и автоматизированной.

Устройство может оснащаться дополнительной функцией быстрого нагрева воды. Накопительные водонагреватели различаются объемом, который, в свою очередь, влияет на скорость нагрева воды.

Чем больше объем, тем дольше оборудование будет прогревать жидкость. Желательно точно рассчитать потребность в горячей воде, чтобы не заставлять устройство работать вхолостую и при этом не испытывать ее нехватки.

На схеме представлено общее устройство электрического накопительного водонагревателя

Плюсы

Габариты и вес

В отличие от огромного баллона накопительного водогрея, проточный представляет собой коробочку размером с небольшой портфель. Значит, можно выбрать место установки в непосредственной близости от крана. Не нужно труб, которые стоят денег.

Для подводки воды можно использовать гибкие шланги, что удешевляет всю конструкцию. Снижаются и теплопотери в трубах.

Подвес для накопительного водонагревателя должен быть супернадёжным — его повесишь не на каждую стену. Наш же герой спокойно висит на паре мелких дюбелей или гвоздей.

Найти место для 100-литровой бочки в малогабаритной квартире достаточно сложно. Даже над компакт-унитазом, в любимом месте всех монтажников, накопительный водогрей требуемого объёма не всегда помещается. А компактный проточный висит на любой стене.

Экономичность

Традиционно считается, что бойлер накопительного типа экономичнее проточного. Простая логика говорит, что это не так. Количество энергии, затрачиваемое на нагрев 1 литра жидкости — константа. Да, КПД нагревателей разного типа в принципе могут незначительно отличаться. Но принцип действия одинаков — и в том, и в другом приборе вода нагревается ТЭНами.

Ещё один аргумент: современные проточные водонагреватели умеют определять объём воды, который через них протекает и включать не все свои ТЭНы.

Кстати, проточный водонагреватель потребляет электричество, лишь когда кран открыт. А накопительный при падении температуры воды в бочке снова включается и греет весь объём.

Об экономии на разводке труб мы писали в предыдущем пункте.

Защита

Современные проточные водонагреватели оснащены защитой от закипания и от перегрева воды. И в этом они ничем не отличаются от своих накопительных собратьев.

А ещё проточный водонагреватель, если его повесить в бане, не лопнет зимой.

С накопительными это случается сплошь и рядом — забыли выпустить воду, обесточили — и нарядные прорехи оборачиваются покупкой нового нагревателя и откачкой воды из бани. А если забыть и обесточить, то поддержание 80 градусов тепла при -30 мороза ощутимо ударит по бюджету. Если ТЭНы вообще справятся с такой низкой температурой.

Производительность и непрерывность

Опустошили накопительный водонагреватель — следующий ждёт 2-3 часа, пока бочка вновь нагреется. Проточный выдаёт горячую воду от момента открытия крана и до его закрытия стабильно. Можно лить её хоть целый день — только успевай платить за электричество.

Производительность проточного нагревателя измеряется в литрах в минуту. Минимальная мощность бывает 2 л/мин — этого достаточно, чтобы помыть посуду. Для душа производительность была 4-8 л/мин, для ванной 8-10 л/мин.

Цена

Проточный безнапорный водонагреватель стоит от 3 до 5 тысяч рублей.

Модель Polaris Orion 5.5 ST даст 4 литра воды температуры +60 градусов в час — этого достаточно, чтобы принять душ. Скромно, без водопада.

Устройство проточных электроводонагревателей

Все проточные электрические водонагреватели работают по одной схеме: поток холодной воды движется через электрический ТЭН, где и происходит ее нагрев до заданной температуры. Это характеризует сходство приборов напорного и безнапорного типа:

• Нагревательным элементом выступает ТЭН. Он включается во время начала разбора воды. Время нагревания потока зависит от мощности ТЭНа и варьируется от трех секунд до двух минут.
• Реле давления срабатывает при начале разбора воды. В это время на ТЭН подается напряжение.
• Регулятор позволяет пользователю задавать температуру. Устройство будет постоянно поддерживать установленный параметр, пока не будут внесены изменения.
• Прерыватель защищает ТЭН от перегрева. Отключение подачи электричества происходит при достижении критического показателя температуры.
• Стабилизатор давления защищает электроприбор от перепадов напора воды.
• Показатель жесткости воды во всех регионах не соответствует норме. Предотвратить образование накипи на ТЭНе помогает активатор. Устройство подвергает магнитной обработке проходящий поток жидкости.

Водонагреватель, сделанный по приведенной выше схеме

Немного другая схема, в которой роль ёмкости для воды играет медная трубка ТЭНом внутри. Так сделаны модели Themex System, Etalon System, Edisson System и т.п.

Отличаться устройство проточного водонагревателя определенной модели может только типом ТЭНа, системой управления и возможностью работы с требуемым давлением воды.

Алгоритм поиска неисправностей

Перед тем как починить неисправность, её сначала надо найти. Поиск неисправностей подразумевает подачу электроэнергии на некоторые участки цепи, поэтому все работы необходимо проводить аккуратно, надев соответствующие средства защиты (перчатки, защитные очки).

Алгоритм поиска неисправностей и устранение причины:

• Убедиться, что внутренняя поломка не имеет механического характера. Например, частой проблемой является низкое давление жидкости на выходе. Это может произойти по причине простого засорения лейки, которую устанавливают на водопроводный кран. Также могут засориться трубы подвода и отвода жидкости. Их необходимо прочищать специальным раствором не менее одного раза в полгода.
• Если механическая часть исправна, то следует начать с входного напряжения. Для этого необходимо приобрести мультиметр – прибор, позволяющий производить электрические измерения. Установив соответствующее значение на приборе (переменное напряжение), один щуп надо поставить на фазу в клеммной коробке, второй – на ноль. На экране мультиметра должно появиться значение в 220 В. Допуском является значение большее или меньшее на 10 В.

Недорогой мультиметр для ремонта бытовой техники

Таким способом можно проверить приходящее напряжение на любом компоненте прибора.

• Для проверки датчика температуры необходимо измерять напряжение на выходе прибора и параллельно контролировать температуру жидкости. Если температура поднялась выше заданного значения, а датчик не оборвал цепь, то элемент неисправен. Если напряжение приходит на вход датчика, но не выходит из него (даже когда вода ещё не нагрелась), это также означает неисправность элемента.
• Следующим элементом в цепи является реле, переключающее электропитание с одного нагревательного элемента на другой. Достаточно принудительно подать на его вход рабочее напряжение, и реле пропустит его через себя. Если же на выходе элемента напряжения нет, то это означает неисправность реле.
• Последним и самым важным элементом электрической цепи водонагревателя является нагревательный элемент. ТЭН представляет собой изогнутую трубку с металлической спиралью внутри, поверх керамического корпуса. По спирали протекает электрический ток, она нагревается и часть тепла передаёт жидкости. Для проверка ТЭНа, его необходимо снять и проверить на сопротивление. Слишком большое сопротивление означает пробой элемента, соответственно — его замену.

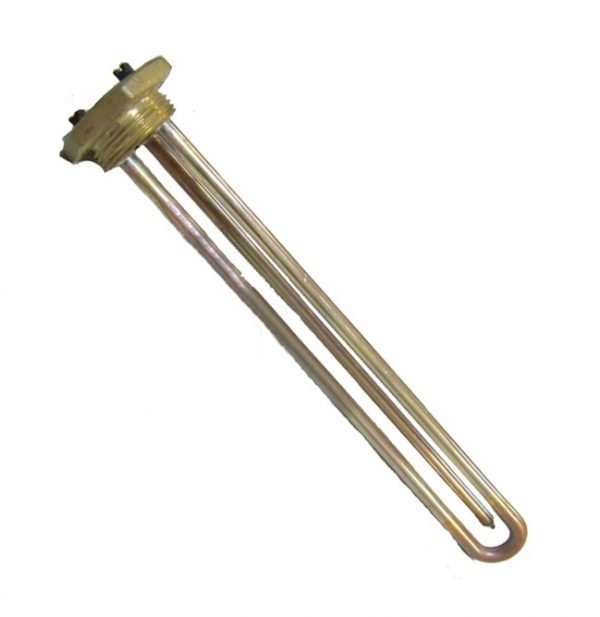

ТЭН мощностью 1500 Вт

Иногда самым качественным и надёжным способом определения неисправности является визуальный осмотр бытового прибора. Например, причиной падения давления может быть простая течь бака, возникшая из-за длительного срока эксплуатации и некачественной воды.

Монтаж автоматического водонагревателя

Материалы:

1. Бак накопителя.
2. Большой бак для холодной воды (емкостью не менее 50 л, это может быть любая емкость, например бочка).
3. Унитазный клапан с поплавком.
4. Материалы, необходимые для монтажа водопровода (шланги гибкой подводки, фурнитура для подключения шлангов подачи воды (компрессионные гильзы с втулкой, накидные гайки и штуцеры, уплотнители), смеситель).
5. Материалы, необходимые для монтажа электропроводки (провода, клеммы, лампочки-индикаторы, автомат защиты УЗО).
6. Фанера (либо другой материал) для создания теплоизоляционного короба.
7. Материал (например, пенопласт) для создания теплоизоляционного короба.
8. Крепежи для баков. Их вид зависит от того, где и как вы планируете располагать самодельный нагреватель. Обычно, если конструкция предусматривает подвесную систему, используют стальные уголки.

Инструменты:

• для создания теплоизоляционного короба: лобзик, столярный нож, молоток;
• для монтажа электропроводки: отвертки, плоскогубцы, отвертка-тестер или щуп;
• для монтажа водопровода: разводные ключи, плоскогубцы, канцелярский нож;
• для установки крепежей: перфоратор или дрель, молоток, плоскогубцы.

Порядок работы

Для того чтобы смонтировать унитазный клапан с поплавком (который и будет регулировать автоматическую подачу воды) в водонагреватель, вам потребуется проделать в баке еще одно отверстие. Оно должно располагаться вверху конструкции, под самой крышкой емкости.

Возможно, что уже имеющуюся у вас конструкцию клапана придется немного переделать, так как она может не подходить к размерам бака. Так, чаще всего штангу поплавка приходится укорачивать, и если в емкости предусмотрены ребра жесткости, то крепления поплавка нужно слегка изогнуть под ту форму, что имеет водонагреватель.

Данная конструкция не предусматривает наличия насосов и подачи воды под искусственно созданным давлением, конструкция должна располагаться ступенчато. Выше всего необходимо расположить бак с холодной водой (закрепив его на стену или подняв на возвышение). Далее подвешивается бак водонагревателя, ниже уровня расположения большого бака примерно на 0,7-1,2 м. И на самом низком уровне монтируется смеситель и раковина.

Для того чтобы вода в бачке не остывала слишком быстро, необходимо сделать теплоизоляционный короб, выпилив из фанеры стенки с расчетом, чтобы между ними и емкостью «встал» теплоизолирующий материал, например, пенопласт. Короб собирается с расчетом, чтобы вся электрическая проводка оказалась снаружи, в целях безопасности.

Далее можно монтировать электропроводку и систему подачи воды.

Как работает электрический водонагреватель для отопления

Как правило, такие устройства применяют исключительно для ГВС. Но современные технологии позволяют использовать его в качестве дополнительного теплового контура для нагрева воды системы отопления. Прежде чем применять водоподогреватель для подготовки теплоносителя приборов отопления необходимо произвести модернизацию его схемы подпитки:

Создать принудительный контур циркуляции теплоносителя.

Выполнить обвязку отопительной схемы с установкой обязательны устройств защиты и регулирования: расширительный бак, циркуляционный электронасос и запорно-регулирующая арматура, блок управления и защиты с первичными датчиками по температуре и давлению среды.

Оригинальность идеи, и ее практическая реализация, состоит в синхронной эксплуатации одного и того же источника: для ГВС и отопления. По этой причине предварительно рекомендуется подобрать электронасос требуемой электромощности. Он должен быть способен обеспечить покрытие всех гидравлических потерь в системе и равномерно распределить тепло по отопительным приборам. Специалисты рекомендуют в системах одновременного нагрева ГВС, и отопления предусмотреть установку фильтров очистки воды на входе перед бойлером.

Бак-аккумулятор и бойлер для отопления

Накопительный бак, в конечном счете, целиком и полностью идентичен классическому водонагревателю. Различие состоит во внутреннем змеевике, который присоединяется к отопительной системе.

Профессионально организованное система теплоснабжения через теплообменник подразумевает, что данный компонент станет осуществлять функцию термического аккумулятора. Жидкая среда, находящаяся в баке, принимает тепло через змеевиковый теплообменник, подсоединенный к внутридомовой отопительной трубной системе.

Бойлер косвенного нагрева

Оптимальной альтернативой варианта отопления небольших помещений, является включение в схему теплоснабжения бойлера косвенного нагрева. Они могут быть универсальными, способными работать на разных видах энергоносителей: газ, дымовые газы от сгорания твердого топлива и электричество.

Обычно такие устройства устанавливают в схемах теплоснабжения для повышения общего КПД в виде дополнительного источника нагрева. Основным считается традиционный отопительный котел. Для результативной работы водонагревателя непрямого нагрева требуется его установка перед вводом обратной сетевой воды в котлоагрегат. Таким способом, возможно, выполнить оптимальную систему отопления.

Проточный

Узлы

У младших моделей проточников, не предназначенных для установки в разрыв водопровода, всего три основных узла:

Изображение	Узел и описание его функций
	Бачок с ТЭНами. В пластиковой или медной емкости установлены 2 или (реже) 3 трубчатых электрических нагревателя.
	Ступенчатый регулятор мощности, раздельно включающий питание каждого ТЭНа.
	Датчик давления. Избыточное давление создается за счет разницы в проходимости крана на входе и излива или душевой лейки на выходе проточного водонагревателя. При давлении ниже 0,3 кгс/см2 подача питания на ТЭНы прекращается.

In-Line водонагреватели работают при давлении водопровода, поэтому датчик давления в качестве предохранительного узла бесполезен. Его функцию выполняют два других узла:

• Датчик протока воды, включающий нагрев лишь при ее расходе;
• Термодатчик, исключающий перегрев ТЭНов.

Потребительские характеристики

Экономичность: максимальна. Нагрев включается лишь в процессе расхода воды. В остальное время ТЭНы простаивают, а потребление электроэнергии равно нулю.

Требования к проводке:

Модели мощностью 3,5 кВт можно подключать к евророзетке с подведенным заземлением при сечении медной проводки не менее 1,5 мм2;

Мощность в 3,5 киловатта позволяет подключить нагреватель к обычной евророзетке с заземлением.

• Более мощные водонагреватели (5-7 кВт) подключаются непосредственно к электрическому щитку собственным кабелем. Линия должна быть защищена отдельным автоматом;
• Приборы с мощностью свыше 8 кВт требуют трехфазного питания.

Точность регулировки температуры воды: у всех моделей со ступенчатым регулятором мощности — крайне низкая.

Отключение и включение ТЭНов обеспечивает грубую регулировку, а более точная осуществляется изменением напора воды. Поскольку мощность прибора неизменна, температура воды на выходе линейно зависит от температуры на входе: если летом прибор мощностью 3,5 кВт справляется с нагревом воды, то зимой, когда магистраль водоснабжения остынет с 20-25 до 3-5 градусов, вам придется принимать прохладный душ.

Зимой температура воды на выходе недорогого проточника снизится на 15-20 градусов по сравнению с летом.

Моделями с цифровым терморегулятором заданная владельцем температура поддерживается с точностью до градуса. Для этого, разумеется, нужен не только точный терморегулятор, но и запас мощности.

Цена: от 2000 рублей за водонагреватель мощностью 3,5 кВт с ее ступенчатым регулятором. Модель с плавной регулировкой мощности и индикацией температуры обойдется в 16-20 тысяч рублей.

На фото — проточный водонагреватель Electrolux NPX 18-24 Sensomatic Pro. Он обеспечивает точность нагрева воды в 1 градус в диапазоне 30-60 °С. Мощность прибора — 24 кВт, розничная стоимость — 16 499 рублей.
