Схема укладки теплого пола

Подключение водяного теплого пола

Схема водяного теплого пола немного отличается от электрического пола.  Прежде всего, необходимо определить со способом подключения.

• Подключение к магистральному отоплению. Такой способ применяется в многоквартирных домах. Однако при таком подключении возможен перерасход тепла, и вы оставите холодными квартиры соседей. Избежать таких проблем можно в квартирах, где отопление стоит на обратке. В этом случае вы получите комфортную, не слишком горячую температуру в трубках теплого пола. Главным минусом такого способа подключения является отсутствие возможности плавно регулировать температуру в теплоносителе.

• Подключение к индивидуальной системе отопления. Такой способ подключения может использоваться только в частных домостроениях. Ниже показана принципиальная схема подключения.

  На ней показаны следующие элементы цепи:

• Управляющий клапан. На эту деталь подается сигнал от установленного на поверхности пола датчика. Как только система устанавливается нужная температура, клапан закрывается.
• Клапанное балансировочное устройство. Это устройство не допускает холостого прохода теплоносителя. Если отключена подача теплоносителя, то клапан пускает его по экономному кругу, без котла.
• Насос циркуляционный. Это устройство поддерживает в нагревательных контурах определенное давление теплоносителя.
• Предохранительный термостат. Предназначен для контроля за температурой в системе. Устанавливается на входной трубе теплоносителя.
• Привод электрический. Управляет клапанами всех нагревательных контуров.
• Коллектор распределяет теплоноситель по контурам.
• Байпас (притворный клапан коллектора) отвечает за циркуляцию воды по малому кругу системы.
• Терморегулятор. При необходимости их может быть несколько, что позволяет устанавливать в каждой комнате определенную температуру.

Теплый пол с гидравлическим разделителем

Подключение через гидравлический разделитель. Гидравлический разделитель – это емкость заполненная теплоносителем.

Важным этапом монтажа теплого водяного пола является установка водяного коллектора. К этому устройству подключаются все контуры системы. Устройство коллектора позволяет индивидуально регулировать давление и температуру в каждом контуре.

Схема подключения коллектора теплого пола в частном доме

Теплый водяной пол может быть дополнительным источником отопления или использоваться как самостоятельный вариант. При первом варианте на прямой ход устанавливаются радиаторы, а на обратный подключается теплый пол.

На схеме ниже показаны:

• Циркуляционный насос.
• Радиаторы отопления.
• Котел.
• Накопительный бак.
• Управляющее устройство.
• Запорные краны.

Подключение нагреваемого пола по комбинированной схеме

Схема подключения трубы теплого пола к коллектору

При устройстве бетонной стяжки основное – это правильно уложить трубы, сделать соединения и строго выполнить все технические и технологические условия укладки теплоизолирующего материала.
Основной этап при укладке трубы – подключение трубопровода к смесительному узлу и к коллекторному блоку.
Выше уже рассказывалось, где и как лучше всего поместить коллекторный шкаф. Коллектор и циркуляционный насос вместе с установкой смесительного блока образуют блок управления отопительной системой.
Как правило, шкаф имеет размеры 50 × 50 см. Для лучшего сочетания с интерьером помещения коллекторный шкаф монтируется в выемку глубиной 10–15 см. Соответственно, лучше спрятать водяные контуры в точках соединения в стене.
После установки коллекторного шкафа начинается стыковка необходимых трубопроводов. Стандартно схема подключения выглядит так:

Различие заключается в использовании воды, которая поступает либо через центральную, либо через автономную систему отопления, работающую от котла.Это важно. Если вы одновременно пользуетесь теплым полом и радиатором, то стоит установить насос

Для полноценной системы отопления всего здания обязательны коллектор, насос и смесительный узел.
Подающая и обратная трубы соединены с коллектором через специальные фитинги. Когда диаметр трубы и входной диаметр коллектора различаются, используются переходники.
В системе должен быть запорный клапан, который закрывает поступление горячей воды в контуры. На обратной трубе устанавливают дренажный клапан.
Для обеспечения точной регулировки температуры подогрева пола на коллекторе имеются специальные вентили и смесительный узел. Если средства позволяют, то можно приобрести готовый коллектор, в комплект которого включены все вышеперечисленные компоненты. Коллекторы могут различаться количеством подключенных водяных контуров и объемом отапливаемых помещений.Это важно. В домах, где во всех помещениях установлены теплые полы, все комнаты обслуживаются коллекторами одновременно при условии, что схема труб отопления везде одна и та же.
Подключение к коллектору труб, уложенных по разным схемам – «змейка», «улитка» или комбинированная схема, не влияет на распределение соединений с коллектором.

Соединение пленок между собой у инфракрасного теплого пола

Укладка ИК пленочного пола – процесс кропотливый, но не требующий специальных навыков.

Конструкция инфракрасного теплого пола включает в себя пленочный нагреватель, который производится в рулонах и имеет толщину в среднем до 2 мм. Внутри пленки между медными жилами располагаются полосы карбона, которые нагреваются от проходящего по ним электрического тока. На матах производители наносят пунктирные линии, указывающие линию отреза. Раскрой необходимо производить с учетом стоящей в комнате мебели: под нее теплый пол не укладывают.

Полосы пленки располагают на полу таким образом, чтобы они не соприкасались друг с другом. Некоторые производители рекомендуют укладывать маты внахлест, выдерживая расстояние между соседними шинами не более 1 см. Фиксируются они с помощью двустороннего скотча, который после выполнения монтажных работ необходимо удалить.

Порядок работы:

• Укладка подложки по периметру помещения – в её отражающей поверхности должно быть исключено применение металлов;
• Распределение матов с учетом геометрии помещения с отступом от стен на расстояние 5-7 см;
• Установка крепежей электропитания – это специальные клипсы в виде соединенных под углом пластин. Одна пластина заводится в полость под ламинацией и накладывается на медную жилу. Вторая с помощью пассатижей обжимает ее с другой стороны;
• Присоединение проводов – рекомендуется использовать двухцветные. Схема подключения – параллельная, то есть провода располагаются с одной стороны. Обязательна проверка их плотного закрепления в контактных зажимах и изоляция жидкой резиной, которая входит в комплект;
• Выполнение гидроизоляции токоведущих частей, к которым не будет подведена клемма с проводами;
• Заведение датчика терморегулятора под нагревательные элементы;
• Присоединение термостата;
• Тестовое подключение теплого пола с проверкой каждого элемента на нагрев.

Разновидности монтажных схем теплых водяных полов

По типу материала, в котором прокладывают трубы, можно выделить основные типы монтажа:

• в бетонной стяжке;
• на полистирольной основе;
• по деревянным рейкам.

Первый тип самый надежный и распространенный. На ровной поверхности укладывается слой тепло и гидро изоляции. Для укрепления конструкции прокладывают армирующую сетку. Далее, прокладывают трубы и фиксируют с помощью специальных скоб. Смонтированная система заливается раствором смеси цемента и песка, а также можно добавить пластификаторы, укрепляющие стяжку. Лучшим вариантом декоративного покрытия будет плитка или камень.

Нельзя использовать теплый пол до полного высыхания стяжки, она может потрескаться.

Следующий вариант – монтаж на полистирольной основе. Этот вариант самый простой для монтажа. Трубы устанавливаются в специальные готовые формы. Для монтажа единого основания на них предусмотрены замки зацепления и дополнительная фиксация не нужна. После прокладки труб сверху крепят теплораспределительные пластины, и далее — финишное напольное покрытие.

Последний вариант – монтаж на деревянной основе. Материал различный — доска обрезная, фанера или прочие деревянные изделия. Из них изготавливаются полосы и укладываются на деревянный пол, с промежутками под трубы. В эти промежутки крепят трубопровод с помощью специальных скоб. Далее поверхность накрывается полиэтиленом и слоем гипсоволокна, он распределит температуру равномерно и на него крепится финишное покрытие.

На видео: пошаговая инструкция по укладке.

https://youtube.com/watch?v=tqmDowcXyOg

Схемы подключения к источнику тепла

Еще один важный аспект – правильное подключение системы теплого пола к источнику тепла. Оно осуществляется посредством использования специального коллектора, который будет отвечать за распределение воды.

В котле отопления вода нагревается примерно до 95 градусов. Разница температур между подачей и обратным ее током должна быть примерно 20 градусов. Но сама вода в трубах не может быть горячее 55 градусов.

Наиболее оптимальным и эффективным вариантом считается подключение водяного теплого пола к газовому котлу

Уровень температуры воды регулируется за счет смешивания горячей и холодной воды, поступающей из обратки в трубопровод подачи. Смесители должны быть установлены между коллектором и котлом отопления.

Монтажная схема подключения водяного теплого пола

Схема водяного теплого пола

Схема подключения системы выглядит примерно так: труба от котла подсоединяется к коллектору, который уже смонтирован в специальном шкафу. Далее монтируется уже труба, которая идет от коллектора, а ее конец (обратка) подключается к возвратному коллектору. Если в помещении будет несколько отопительных контуров, то коллектор должен быть оборудован несколькими входами и выходами для воды. Также в систему могут входить и насосы, обеспечивающие равномерную подачу воды.

Видео – Монтаж теплого водяного пола

Теплый пол, работающий за счет воды – один из лучших вариантов подогрева для полов в частном доме

Но важно правильно оценить условия эксплуатации системы и выбрать подходящий вариант схемы

В целом, это сделать не сложно, если со всем вниманием отнестись к данному виду работ

Что еще потребуется учесть в процессе проектирования теплого пола

В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.

Коллекторная группа

На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.

Пирог пола с трубами в стяжке

В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.

Антифриз в качестве теплоносителя

Также потребуется учесть следующие нюансы:

На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины

Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см

Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.

Подключение труб к коллектору

Что влияет на работу теплого водяного пола

Как добиться того, чтобы теплый пол действительно был таковым и создавал комфортную температуру напольного покрытия. Часто из-за большой длины контура наблюдается высокое значение гидравлического сопротивления.

Для корректной работы системы в доме с несколькими этажами, на каждом уровне устанавливают отдельный насос небольшой мощности или подключают к коллектору один насос большой мощности.

Насосная группа

Выбирая насос, учитывают расчетные данные, объем теплоносителя и давление. Однако стоит помнить, что для определения уровня гидравлического сопротивления недостаточно знать длину трубы. Учесть потребуется диаметр труб, вентили, разветвители, схему укладки и магистральные изгибы. Более точные вычисления получаются при использовании специальной компьютерной программы, в которую вводят основные показатели.

В качестве альтернативного варианта возможно использование штатного оборудования, имеющего уже известные технические характеристики. Гидравлика системы за счет маневрирования ее параметрами подгоняется под характеристики насоса.

Коллектор с установленным насосом

Настройка терморегулятора

Распространенные модели термостатов оснащены программным модулем, который задает необходимые показатели температуры пола для любого временного отрезка. Сенсорный экран позволяет провести эту процедуру путем нескольких нажатий.

Клавиши «вверх» и «вниз» задают нужную температуру в ручном режиме после включения прибора.

Настройки автоматической регулировки займут некоторое время.

Установка даты и времени.

На панели есть кнопка «книжка», в течение 5 секунд необходимо удерживать ее в нажатом состоянии одновременно со стрелкой «вверх». Открывается меню, в котором можно настроить как часы, так и дни недели (обозначаются цифрами от 1 до 7). Кнопка «питание» сохраняет выбранный вариант.

Смотрите это видео на YouTube

Регулировка нагрева по дням и часам

Активация меню настроек происходит с помощью значка «книжка», на который жать нужно в течение 5 секунд. В основных настройках временного интервала будние дни идут в первую очередь. Опции выбираются нажатием на «книжку», время выбирается клавишами «вверх» и «вниз». Цикл настроек повторяется в такой последовательности: день недели – время – температура. Настроить можно, разбив сутки на 6 отрезков:

• подъем;
• покинули дом;
• вернулись в обед;
• ушли с обеда;
• вернулись вечером;
• ночной режим.

Настройки сервисного меню

Активизируются на выключенном приборе при нажатии кнопок «включение» и «книжка». С помощью сервисного меню можно настроить:

• Калибровку датчиков;
• Переключение датчиков или их одновременное включение;
• Ограничение температуры;
• Регулировку шага температуры (по умолчанию шаг включения-отключения пола равен 1 градусу);
• Минимальный режим прогрева;
• Максимальный обогрев;
• Сброс настроек.

Детский режим

Экран терморегулятора можно защитить от случайного нажатия, подключив блокировку. Одновременное нажатие клавиш «вверх» и «вниз» в течение 5 секунд обеспечивает надежную защиту контроллера от несанкционированного переключения.

Схемы подключения

Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.

В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.

Через отдельный ввод

При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.

А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.

Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.

Через вертикальную разводку

Основная цель такой схемы — процесс восстановления существующей радиаторной системы.

Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.

При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.

Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.

Последовательность действий по данной схеме:

• установка новых обменников теплом на место ранее используемых радиаторов;
• параллельная фиксация вторичного контура от пола с подогревом.

Важно! При проведении процесса обязательно применение ПВХ труб одной длины

Однотрубная система

Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.

Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.

Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.

Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.

При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.

Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.

Подключение воды к водяному теплому полу

Последующим шагом после подготовки пола, будет укладка теплоизоляционного материала.

Далее на гидроизоляцию укладывается теплоизоляционный материал, толщиною в зависимости от этажности. Для первого этажа дома, имеющего подвал, не меньше 25 сантиметров., для второго и выше этажей достаточно нескольких сантиметров. Теплоизоляционный материал можно приобрести в любом строительном магазине. В настоящее время производителями предлагается на выбор большой ассортимент теплоизоляционных материалов. Весь материал имеет примерно одинаковую теплопроводность. Самыми популярными являются: пенополистерол, стекловата, минеральная вата, пенобетон, техническая пробка и так далее. Но существует специальный материал для теплых водяных полов, с которым работать намного проще. Этот материал представляет собой плиты имеющие выступы для укладки в них трубопровода системы теплого водяного пола.

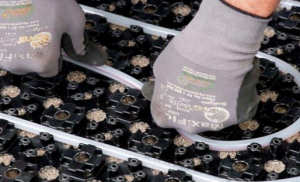

Укладка труб водяного теплого пола

1. Параллельный – укладывается как «змейка». Трубы укладываются параллельно друг другу, с рекомендованным шагом укладки 30 сантиметров в середине и 15 сантиметров вдоль стен помещения. Начинается от наружных стен помещения, где вода подающаяся в пол имеет наибольшую температуру.
2. Спиральный. Подающая и возвратная трубы укладываются рядом параллельно по спирали. Благодаря этому, температура подающей трубы компенсирует температуру выводящей трубы. Предназначен для больших помещений.

Так как установленная система теплых полов предполагает ее длительную эксплуатацию, то обращают внимание на качество используемых металлопластиковых труб и комплектующих. Методы крепления трубопровода:

Методы крепления трубопровода:

1. Первым делом нужно положить на весь пол арматурную сетку. Трубы укладываются поверх арматурной сетки, и крепятся к ней с небольшим зазором с помощью проволоки. Зазор необходим для предотвращения деформации труб. Этот способ укладки труб наиболее прост и легкодоступен.

1. На предварительно подготовленную поверхность пола, застеленную гидроизоляцией, укладывается теплоизоляция. На ней делается разметка для последующей укладки труб системы водяного отопления пола. Эти трубы должны крепиться соответствующими специальными клипсами и зажимами.

Трубы системы водяных  теплых полов укладываются равномерно с шагом укладки 30 сантиметров по всей площади помещения. У стен и под окном, где наблюдается повышенная теплоотдача, трубы укладываются с шагом 15 сантиметров. Минимальное расстояние укладки труб от стен 7 сантиметров.

Рекомендуемая длина трубы для укладки в одной комнате составляет 60 метров. Если общая площадь помещения предполагает укладку длины большего размера, то рекомендуется устанавливать в систему дополнительные коллекторы (если длина трубы свыше 60 метров – 2 коллектора, если длина трубы свыше 120 метров – 3 коллектора и так далее). Общая длина трубы делится по длине на количество установленных коллекторов, с отдельным соединением каждой трубы к своему коллектору

После этого очень важно установить терморегулятор для теплого пола

Приготовления к укладыванию

Прежде чем начать выкладку следует провести определенный рабочий план, состоящий из следующих шагов:

1. Подготовка зоны для терморегуляторного прибора и датчика.

Технология монтажа электрического теплого пола начинается с определения зоны, в которой будет постановлен терморегуляторный прибор. Он монтируется на стенке как стандартный выключатель в самом доступном области (высота не меньше 300 мм от напольной поверхности).

Этапы монтажа теплого пола

Сначала сверлится отверстие. Затем от этого места проделывается штроба перпендикулярно полу. Там будет проложены силовые провода температурного датчика в гофре либо пластиковых трубках.

1. Обработка поверхности.

В первую очередь следует почистить территорию от всякого мусора и пыли. Не должна она иметь перепады, а быть ровной. Если необходимо, то следует выровнять ее стяжкой, толщина которой должна быть не меньше 3 см. При тонком слое стяжка потрескается. Лучше всего если она имеет толщину в 30 — 70 мм.

Прежде чем залить стяжку надо обработать грунтовкой пол. Благодаря этому улучшится контакт песчаной цементной стяжки и поверхности. После высыхания грунтовки размечаются места, где не нужно делать обогревающий пол. Именно там будет стоять массивная мебель. Кроме того учитываются отступы от стенок — не меньше 50 мм.

1. Выкладка изолирования.

Для более экономичного обогрева нужно минимизировать термические потери. Промеж нагревательного кабеля и основы пола из бетона выкладывается теплоизолирующий слой. Он позволяет снизить потери до 30%.

Теплоизоляция может выкладываться в 2 вариациях:

• По горизонтали. Теплоизолирующие листы (высота не меньше 20 мм) выкладываются впритирку к изолированию на основание из бетона. Теплоизолирующий материал должен выделяться следующими характеристиками — стойкостью к тепловому влиянию и прочностью. Применять можно пенопропилен, пенополистирол, минеральные волокнистые плиты, пробковый агломерат и так далее.
• По вертикали. Материал выкладывается у основы пола по периметру стенок. Для этого сгодится особая демпферная лента либо стандартные полистирольные листы — толщина примерно 10 мм и ширина 150 — 200 мм. Подобный вариант теплоизоляции понизит тепловые потери через внешние стенки комнаты.

Когда помещение имеет значительную влажность, сверху теплоизоляции необходимо обеспечить гидроизоляцию. Это позволит предупредить проникание влажности в половое основание

В особенности это важно для квартир

Прежде чем выложить нагревающий кабель на теплоизоляцию проводится заливка стяжки из песка и цемента. Слой стяжки дает возможность воспрепятствовать перегреванию нагревающего кабеля и создать прочнейшую основу для выкладки кабеля.

Укладка теплого электрического пола

Если нет возможности сделать предварительную стяжку, то кабель можно разложить сверху теплоизоляции на сетку из металла (ячейки 10 — 25 мм). Сетка вкупе с нагревающим кабелем заливается стяжкой. Металлическая сетка делает покрытие цельным и крепким.

Вслед за тем как стяжка из песка и цемента отменно затвердеет, пол накрывается особой монтажной фольгой. Ею укрывается поверхность полностью. На границах ее выкладывают с резервом, а кромки проклеивают фольгированным скотчем. Это необходимо для того чтобы при монтаже кабеля края не заворачивались.

Подобный выравнивающий экран способствует равнозначному распределению по всей области пола тепла. С целью надежного фиксирования нагревающего кабеля применяется монтажная лента, которую прокладывают через каждые 500 мм и закрепляют посредством саморезов либо гвоздиков.

На монтажной ленте для фиксирования предусмотрены скобы, расстояние между которыми одинаково, обычно составляет 2.5 см. Такие приспособления позволяют соблюдать равнозначные шаги выкладки кабелей.

Распределение тепла: особенности

Так как площадь помещений в доме различается, контуры также имеют разную длину, поэтому необходимо обеспечить одинаковое гидравлическое давление на всех участках системы. При этом следует учитывать, что насос является постоянной величиной.

Распределение тепла от разных источников

Подача одинакового объема воды в контуры каждой длины приводит к тому, что в более длинном теплоноситель быстрее остывает и на выходе его температура будет отличаться от теплоносителя более короткого профиля. В результате поверхность пола будет прогреваться неравномерно – где-то будет наблюдаться перегрев, а где-то наоборот, покрытие окажется холодным.

Преимущество использования теплого пола

Из-за большого гидравлического сопротивления в контур большой длины теплоноситель может вообще не поступать, так как он будет двигаться в более короткие контуры с меньшим сопротивлением. Чтобы этого не происходило, систему оснащают распределительным коллектором, который позволяет соблюсти баланс подачи и равномерного нагрева теплоносителя в каждой петле.

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

• Для монтажа оконцовок труб берутся «евроконусы».
• Для утепления труб — изоляция из вспененного полипропилена.
• Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
• Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
• Гидроизоляционная пленка.
• Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Заключение

Подводя итоги можно сказать следующее. Схемы подключения теплых полов в наших квартирах и домах могут отличаться, однако, принципиальных отличий в данном случае нет. В зависимости от того, как вы планируете использовать данную схему отопления, зависит то, каким образом будет осуществляться разводка, схема укладки водяной трубы и подключение к источнику горячей воды.

Следует напомнить, что подключение к централизованной отопительной магистрали запрещено, с технологических мотивов. На рисунке видно, как можно добиться желаемого, однако сможет ли в вашем доме после этого батареи отопления у соседей работать с той же эффективность, вопрос открытый.

Максимально возможный эффект водяные теплые полы дают при использовании автономных источников нагрева. Газовые котлы являются лучшими источниками тепла. Виду того, что для теплого пола максимально допустимая температура нагрева теплоносителя достигает 45-50С, можно использовать котел небольшой мощности.

При правильном монтаже, используя обычную схему теплого пола, можно надолго себя обеспечить комфортом. При соблюдении нормальных условий эксплуатации, ваш греющий пол способен будет работать 30-50 лет.
