Установка и регулировка поплавков разного вида
Как установить шаровый поплавок или «стакан»? Перечень монтажных работ зависит от вида устройства.
Монтаж и регулировка поплавка-шара
Рассмотрим, как поменять или установить поплавочный кран в виде шара. Работу рекомендуется выполнять в следующем порядке:
- перекрытие водоснабжения унитаза. Если перед подключением сантехнического оборудования установлен отдельный кран, то достаточно перекрыть его. Если отдельный кран отсутствует, то перекрывается водоснабжение всего помещения (квартиры, частного дома и так далее);
- вода из сливного бачка спускается и открывается крышка;
Схема снятия крышки со сливного бачка
- производится демонтаж старого оборудования, непригодного для дальнейшего использования (при необходимости);
- новый поплавок соединяется с запорным устройством и сдвигается в нужное место. Производится предварительная регулировка. Как настроить поплавок? Работа выполняется путем сгиба рычага;
Установка нового поплавка в бачок
Рычажный поплавок из пластика с регулировочным винтом
- подключение водоснабжения;
- проверка работоспособности и при необходимости окончательная регулировка механизма;
- сборка бачка.
Монтаж и регулировка поплавка типа «стакан»
Замена поплавка типа «стакан» или установка арматуры в новый сливной бачок производится по следующей схеме:
- отключение водоснабжения и слив жидкости из сборной емкости унитаза;
- снятие крышки по схеме, представленной выше;
- отсоединение шланга гибкой подводки;
Отключение бачка унитаза от системы водоснабжения
- демонтаж поплавка, который зафиксировано гайкой в месте подключения наливного шланга;
- очистка монтажного отверстия от грязи и налета ржавчины (при необходимости);
- установка и фиксация нового оборудования. Как собрать и установить поплавок? Работа выполняется в обратном порядке;
Установка в бачок унитаза
- подключение шланга для подводки воды и заполнение емкости для проверки работоспособности устройства и герметичности всех соединений;
- регулировка (определение оптимального уровня расположения путем перемещения конструкции по штоку). Поплавок должен быть установлен таким образом, чтобы:
- уровень воды в емкости располагался ниже переливной системы;
- поступающего количества воды было достаточно для полного смыва в чаше унитаза;
Определение оптимального расположения
Процесс замены устройства подробно представлен на видео.
Указания по монтажу
На унитаз с цельноотлитой полочкой бачок прикрепляют болтами к полочке унитаза. При монтаже бачка, смонтированного на отдельной полочке, резиновую манжету, находящуюся на патрубке полочки, надевают на раструб унитаза и после этого полочку прикрепляют к унитазу.
При установке и закручивании к бачку седла под вертикальный спускной клапан (11) надо строго следить, чтобы седло не было перекошено, а вертикальный спускной клапан хорошо заходил в седло. В противном случае вода будет постоянно стекать в унитаз.
Обратите внимание, чтобы при сборке гайка перелива (6) была туго затянута. Иначе вода будет постоянно протекать в унитаз, а завернуть гайку позже можно будет только отсоединив бачок от полочки унитаза. Поплавковый клапан должен полностью перекрывать поступление воды в бачок при достижении уровня на 20 мм ниже перелива
Таблица 1. Установочные размеры по ГОСТ 21485-94 для смывных бачков
| п/п | Тип бачка | Высота установки (от уровня пола до днища бачка), мм | Присоединение наполнительной арматуры к корпусу бачка |
| 1 | 2 | 3 | 4 |
| 1 | БУ- бачок смывной, непосредственно устанавливаемый на унитазе | определяется высотой унитаза | боковое или нижнее |
| 2 | БН- бачок смывной низкорасполагаемый | до 650 | то же |
| 3 | БС- бачок смывной среднерасполагаемый | от 650 до 900 | то же |
| 4 | БВ- бачок смывной высокорасполагаемый | от 900 до 1900 | боковое |
Бачки типов БН, БС, БВ в сборе со смывной трубой, бачок типа БУ в сборе с полочкой должны быть герметичны при открытой и закрытой спускной арматуре. В комплект бачка должны входить:
- корпус бачка с крышкой
- комплект наполнительной арматуры
- комплект спускной арматуры
- гибкая подводка (по действующей технической документации)
- смывная труба (для бачков типов БН, БС и БВ)
- полочка по ГОСТ-22847 (для бачков типа БУ)
- паспорт, включающий техническое описание и инструкцию по монтажу и эксплуатации
Комплектность наполнительной и спускной арматуры указывается в технической документации на арматуру конкретного типа. Спускная арматура для бачка типа БУ комплектуется прокладкой, устанавливаемой между бачком и полочкой, и арматурой крепления его к полочке.
Подвесные унитазы
Схема строения и подключения унитаза.
В Европе получили широкое распространение подвесные устройства. В последние 10 лет, такие подвесные конструкции стали очень популярны и в нашей стране.
Преимуществом такого устройства является:
- легкий уход;
- высокая гигиеничность.
Благодаря тому, что чаша унитаза не имеет опоры, стало очень легко мыть пол такого туалета. Смывной бачок спрятан в стене, его практически не видно. Однако такая конструкция требует монтажа несущего каркаса, который должен иметь жесткую металлическую раму.
Каркас закрепляется к полу анкерными болтами. Для более высокой надежности, если есть такая возможность, его дополнительно крепят к стене. Подобная конструкция способна выдержать 400 кг.
На каркас устанавливается унитаз, совместно со сливным бачком. Вся конструкция обкладывается гипсокартонными листами. На виду остается только унитаз и кнопка смыва.
Главные детали унитаза:
- Сливной бачок.
- Чаша.
- Сиденье.
Главной деталью чаши считается гидравлический затвор. Это кривой канал, который всегда заполнен водой. Его работа позволяет сточным водам уходить в канализацию. Такой сифон не пропускает нехорошие запахи и блокирует засоры.
Классификация клапанов
Впускной клапан для унитаза подразделяется на отдельные виды в зависимости от следующих признаков:
- материала, использованного для изготовления;
- способа подключения.
Материалы для изготовления клапана
Заливной клапан для сливного бачка унитаза может быть изготовлен из следующих материалов:
- сплава латуни или бронзы. Металлические изделия отличаются долговечностью и высокой надежностью, так как практически не поддаются воздействию коррозии. Однако стоимость таких изделий достаточно высока;
Клапан для унитаза, изготовленный из латуни
пластика. Пластиковые клапаны являются наиболее популярными среди потребителей, так как при невысокой стоимости отличаются и длительным периодом эксплуатации.
Заливной клапан, изготовленный из полимера
Виды клапанов в зависимости от способа подключения
По способу подключения клапана разделяются на:
устройства с нижним выходом. Нижний клапан монтируется на дно сливного бачка. При выборе этого способа подключения можно избежать шума, производимого водой при заполнении емкости. Клапан с нижней подводкой также позволяет спрятать наливной шланг и не заполнять пространство туалетной комнаты фурнитурой;
Устройство для подводки воды снизу бачка
устройства с боковым выходом. Клапан боковой соответственно подключается к боковой поверхности бачка, в зависимости от подводки с правой или левой стороны. Такая арматура является наиболее простой по конструкции, что положительно влияет на срок службы изделий. Кроме этого стоимость боковой арматуры меньше, чем нижней.
Заливное устройство для боковой подводки воды
Устройство бачка унитазаx можно условно разделить на три этапа по принципу действия. Что это нам даст? Все очень просто! Зная основные принципы действия бачка, мы, при необходимости, сможем его починить. В данной статье не будут рассмотрены определенные модели бачка унитаза, а будет рассмотрен сам принцип его работы. Итак, начнем.
Условно работу бачка можно разделить на три этапа:
- автозаполнение бачка;
- система слива;
- защита от перелива (при полной или частичной поломке системы автозаполнения)
Наглядная схема бачка унитаза | Боковое подключение подачи воды
Система автозаполнения водой бачка состоит из поплавкового клапана, в который входит:
1 арматура с 1а запорным клапаном 2 штанга подвески поплавка 3 штуцер с трубкой подачи воды в бачек (трубка, погруженная в воду гасит шум при наборе воды) 4 поплавок
Система слива состоит:
5 тяга 6 клапан сливного отверстия
Защита от перелива при неисправности системы автозаполнения
7 переливная трубка (зачастую совмещенная с системой слива)
Следует понимать, что уровень заполнения водой бачка зависит от выставленного уровня погружения поплавка. Чем ниже будет установлен поплавок, тем меньшее количество воды потребуется, чтобы его поднять и через штангу подвески поплавка, используемую как рычаг, привести в действие запорный клапан, который перекроет подачу воды в бачок и завершит процесс его заполнения.
Уровень погружения поплавка регулируется штангой его подвески.
Такой же принцип и при нижнем подключении подачи воды, правда, регулировка там поплавка хитрее и зависит от фантазии проектировщика.
Наглядная схема бачка унитаза | Нижнее подключение подачи воды
Система автозаполнения водой бачка тоже состоит из поплавкового клапана, в который входит:
1 арматура с 1а запорным клапаном 2 штанга подвески поплавка 3 штуцер подачи воды в бачок 4 поплавок, выполненный в виде пустотелого цилиндра, в основном, из пластика
Система слива состоит:
5 тяга 6 клапан сливного отверстия
Защита от перелива при неисправности системы автозаполнения
7 переливная трубка (зачастую совмещенная с системой слива)
Целью данной статьи было показать сам принцип работы обычного домашнего сливного бачка унитаза. /И оправдать заверения Михаила Задорного иностранцам, что устройство бачка нам преподают в школе/
Даже если внутри бачка вся его арматура похожа на модуль космического корабля, принцип его работы все равно, как в приведенных примерах, выше.
Механизм слива
Когда надо смыть нечистоты, пользователь воздействует на кнопку, а дальше все происходит без его участия. При нажатии срабатывает механизм слива для бачка унитаза, сливной клапан открывается и вода покидает емкость. Потоки жидкости попадают в чашу и, смыв нечистоты, отправляются в канализацию.
В любом сантехническом приборе устройство наполнения и сливной механизм для бачка унитаза взаимосвязаны между собой, хотя эти узлы абсолютно разные. Это означает, что при нажатии на кнопку начинает вытекать вода и одновременно бачок наполняется заново, при этом не требуется производить специальные действия.
Есть модели, в которых смывной механизм для унитаза запускают с помощью веревки (цепочки) или рычага, за которые следует дернуть. Системы для спуска воды отличаются сборкой. При их поломке нужно приобрести новое изделие и установить его.
Простой и давно используемой конструкцией сифона для слива является груша, напоминающая по форме вантуз. Масса воды прижимает ее к отверстию и тем самым перекрывает слив.
Когда человек нажимает на рычаг системы смыва для унитаза, груша поднимается к верху и тем самым выпускает воду из отверстия. Тут же включается поступление жидкости, груша весит больше и за счет тяжести возвращается в седло.
Функционирует перелив в случае поломки сливного устройства для бачка унитаза. Особенность его в том, что вода из него не выливается даже в случае аварии. Если перелив сработает, расход жидкости увеличится, но потопа в туалете не будет.
Конструкция и виды унитазных бачков
Сливной бачок является неотъемлемым и одним из основных элементов унитаза. Это емкость с двумя или тремя технологическими отверстиями для подвода/слива воды и крышкой.
Сначала вода набирается в этот резервуар, а затем при нажатии кнопки сливается в унитазную чашу, чтобы смыть нечистоты в канализацию.
Ничего особо интересного или сложного в конструкции сливного бачка для унитаза нет. Внутри лишь пара механизмов.
Один обеспечивает подвод и перекрытие подаваемой воды в момент, когда она наполняет емкость до нужного уровня, а второй предназначен для непосредственно слива накопленной влаги в чашу.
Сливные бачки по материалу изготовления делятся на три типа:
- Керамические (фаянсовые) – надежная и дешевая классика.
- Металлические – не слишком эстетичный внешне, но долговечный вариант.
- Пластиковые (из полиэтилена) – легкие в плане веса и установки блоки.
По способу крепления и месторасположению они бывают:
- низкорасположенные – устанавливаются прямо на чашу унитаза;
- высокорасположенные – вешаются на стене либо располагаются внутри нее в инсталляционном блоке.
Раздельные унитазы, у которых бачок отделен от чаши, для перелива воды имеют сливную трубу. И чем выше подвешена у них накопительная емкость, тем мощнее получается из нее водяной напор.
Единственный их недостаток – не слишком презентабельный вид бака, располагающегося высоко над полом. Поэтому чаще всего в отечественных туалетах можно увидеть модели унитазов с поставленными непосредственно на край чаши бачками. Они более компактны и эстетичны.
Варианты систем подачи воды
Внутренний механизм подачи в сливной бачок унитаза воды включает в себя:
- кран (поплавковый клапан);
- пластиковый поплавок;
- рычаги.
Водоподача в накопитель осуществляется через отверстие в его корпусе справа, слева либо снизу. При боковом способе поплавок закрепляется на конце горизонтального рычага, который соединен с вентилем шарового крана.
А при донном варианте поплавок связан с вертикальным штоком, расположенным в подводящей трубе.
Основной принцип работы механизма подачи воды в сливной бачок унитаза предельно прост. В результате опустошения накопителя поплавок, держащийся на воде благодаря воздуху внутри, опускается вслед за снижением уровня жидкости.
Все в работе данного механизма основано на законах физики. В его конструкции нет никакой электроники, что существенно снижает риск поломки. Возможна ситуация, когда в бачке унитаза оказывается слишком мало либо слишком много воды.
Тогда поплавок нужно лишь отрегулировать, чтобы наполняемость бака стала соответствовать нужным параметрам. Но если сломались рычаги, то поплавковую систему придется менять.
Разновидности сливных механизмов
При необходимости смыть из унитаза ненужное мы просто нажимаем кнопку на бачке. Все остальное происходит само собой. Внутри срабатывает механизм спуска воды, открывая сливной клапан.
В результате водяной поток устремляется в чашу и смывает все в канализационную систему.
В действие сливное устройство приводится:
- нажатием на кнопку;
- нажимом на рычаг;
- дерганьем за цепочку (веревочку).
Бачки выпускаются разные по форме и дизайну. Однако большинство из них стандартизовано под объем в 6 либо 4 литра и имеет типовые размеры отверстий для сливных клапанов.
Самих механизмов спуска воды, различных по конструкции, существует огромное количество. Но если имеющийся в бачке сломается, его без проблем можно будет заменить на новый.
Самая простая разновидность сливного сифона – это «груша», по форме напоминающая резиновый вантуз. Под весом воды он плотно прижимается к отверстию слива и перекрывает его.
А при нажатии на рычаг «груша» приподнимается за счет механической силы и выпускает воду в унитазную чашу.
Затем по мере наполнения бака она утяжеляется и опускается обратно на седло, снова закрывая спускное отверстие.
На случай поломки устройства водоподачи в конструкции сливного механизма бачка унитаза предусмотрен перелив. При превышении определенного уровня вода будет переливаться в эту трубку и прямым ходом через чашу уходить в канализацию.
Конструктивно спуск воды в самом унитазе бывает горизонтальным либо круговым. Первый классический вариант предполагает подачу воды сплошным потоком с одной стороны чаши, а второй – формирование струй вкруговую с ее обвода.
Горизонтальный спуск более дешев в исполнении, но неэкономичен и хуже обмывает санфаянс. Круговой аналог по всем эксплуатационным параметрам лучше.
Однако при высокой степени жесткости воды его маленькие отверстия могут оказаться закупоренными, что приведет к уменьшению количества струй.
Классификация
Впускные механизмы можно разделить на группы по трем признакам:
- состав материала,
- место размещения,
- тип конструкции.
По материалу
- Латунь или бронза. Изделия из этих сплавов отличаются практичностью, долговечностью, надежностью и совершенно не поддаются коррозии. Но такие металлические клапаны имеют достаточно высокую стоимость.
- Пластик. Изделия из пластика очень популярны, так как наряду с продолжительным сроком службы довольно недорого стоят.
По месту размещения
- С нижней подводкой. Клапаны с данным подключением располагаются внизу бачка. При таком способе забор воды происходит совершенно бесшумно. Также нижнее расположение позволяет скрыть наливной шланг и освободить пространство туалетной комнаты от лишней фурнитуры.
- С боковой подводкой. Клапаны с данным подключением находятся, соответственно, с правой или левой стороны бачка. Такая конструкция является наиболее простой, что положительно сказывается на сроке ее службы.
Выбирать впускные агрегаты нужно в зависимости от конструкции бачка унитаза. Также при выборе необходимо придерживаться следующих правил:
- Комплектация товара должна включать в себя сам клапан, поплавок, уплотнительные кольца и фиксирующую гайку.
- Уплотнительные кольца должны быть эластичными, правильной формы и без дефектов.
- Пластиковый элемент не должен иметь видимых царапин и зазубрин.
- Движение поплавка должно происходить плавно, без резких скачков.
По типу конструкции
Когда-то клапаны были шаровыми, устройство имело вид шара, который использовался во всех бачках. Современное приспособление называется впускным, так как не имеет никакого сходства с конструкцией шаровых механизмов, а используется вместе с поплавком. Существует несколько видов поплавковых устройств для бачка унитаза:
Из чего состоит сливной бачок унитаза
Любой унитаз отличается от обыкновенного горшка системой смыва, без которой нам бы пришлось все время вручную опорожнять емкость. Благодаря такой функциональности, мы имеем возможность комфортно посещать туалет, не задумываясь о последствиях.
Если вы попытаетесь внимательно посмотреть вовнутрь бачка, то увидите не так уж много составляющих, среди которых сливной механизм и поплавок. Однако на самом деле все не так просто, потому что достаточно сложное.
Так называемый поплавок, то есть клапан подачи воды, состоит из следующих составляющих:
Унитаз моноблок
- Корпус, в котором установлена мембрана, которая ответственна за подачу воды,
- Непосредственно поплавок, связанный с мембраной с помощью специальной системы рычагов.
Во всех основных моделях унитазов сливной бачок состоит из таких составляющих, как клапан, корпус и рычаг для слива. Конечно же, перед приобретением унитаза, следует разобраться с конструкцией и составляющими частями сливного бачка, так как от этого параметра зависит не только цена вашего приобретения, но также и весь внешний вид помещения. Учтите, что при установке подвесного резервуара, вам придется дополнительно подвести трубу, через которую будет подаваться вода.
Схема сливного бачка довольно простая, она состоит из поплавка, системы соответствующих рычагов, и из пломбы. Кроме этого, также конструкция предполагает наличие запасных частей, которые мы видим – к ним относятся крышка, бак, а также кнопка, через которую происходит смыв воды.
Помимо этого, есть внутренняя конструкция, которую мы не видим, а состоит она из таких элементов:
- Поплавковый кран, благодаря которому происходит наполнение резервуара необходимым количеством воды;
- Кнопка или цепочка, которой мы вызываем тот самый спуск воды;
- Заглушка, которая используется в том случае, когда бачок установлен сбоку от унитаза;
- Сливная арматура
Разновидности поплавковых кранов
Прежде чем приступать к регулировке, ремонту или замене поплавка унитаза важно выяснить конструкцию установленного оборудования и принцип работы. в виде шара, соединенного рычагом с наливным краном
В обычном положении шар-поплавок или боковой поплавок располагаются на поверхности воды в бачке, а рычаг воздействует на наливной кран, запирая его. При спуске воды поплавок опускается на дно бачка, и рычаг открывает кран для подачи воды. С наполнением бака поплавок поднимается и запирает кран;

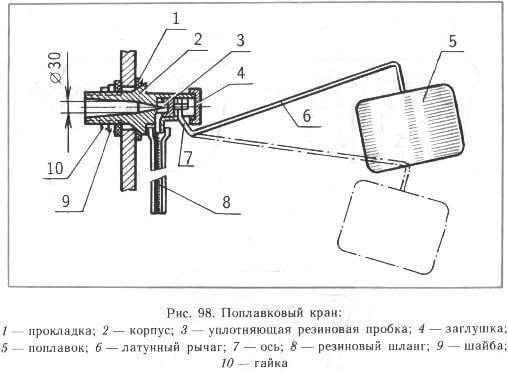

в виде шара, соединенного рычагом с наливным краном. В обычном положении шар-поплавок или боковой поплавок располагаются на поверхности воды в бачке, а рычаг воздействует на наливной кран, запирая его. При спуске воды поплавок опускается на дно бачка, и рычаг открывает кран для подачи воды. С наполнением бака поплавок поднимается и запирает кран;
в виде «стакана». Нижний поплавок в данной конструкции движется по типу лифта в вертикальном направлении. Основное отличие – воздействие на впускной клапан через тягу.
Устройство современной модели поплавкового крана для унитаза

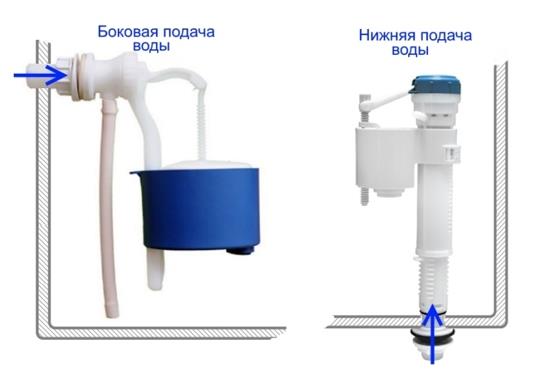

В свою очередь поплавки типа «стакан» выпускаются в двух модификациях:
- устройства, предназначенные для систем с боковой подачей воды;
- устройства для бачков с нижней подводкой.
Разновидности современных поплавковых кранов
Основные элементы сливного бачка
Знание комплектующих сливного устройства позволяет отремонтировать бачок или заменить вышедшие из строя детали самостоятельно.
- Наливной клапан. Это устройство, регулирующее уровень воды в бачке. В качестве индикатора количества воды выступает поплавок, который соединяется с наливным клапаном с помощью латунного стержня. В ранних моделях сливных устройств наливной клапан располагался в боковой части, поплавок находился в горизонтальном положении. В современных системах производители, сохранив традиционный принцип действия, расположили наливной клапан в самом низу сливной чаши, а поплавок разместили вертикально.
- Механизм слива и перелива воды.Современная система слива представляет собой пластиковую арматуру, оборудованную пусковыми кнопками. Слив соединяется с устройствами набора и перелива воды. При нажатии на пусковой механизм система слива приходит в действие. Для того чтобы избыток воды не выливался наружу, механизм слива соединен с устройством перелива. Благодаря этому лишняя вода уходит в канализационную систему. В этом механизме очень важную роль играет поплавковый кран, который соединен с поплавком, регулирующим уровень воды. При выходе поплавкового крана из строя вода в бачке начинает подтекать.
Установка и настройка арматуры
После установки унитаза на отведенное место и последующего соединения унитаза с системой канализации следующим шагом является установка арматуры сливного бачка: видео, предлагаемое в качестве небольшой инструкции, поможет правильно провести эту работу.
Монтаж арматуры бачка унитаза
Рассмотрим технологию монтажа арматуры унитазного бачка:
Правила установки арматуры в сливной бачок
- Поставить на сливной механизм резиновую прокладку.
- Установить механизм в бачок, прикрутить пластмассовой гайкой.
- На крепежные болты надеть пластмассовые или железные (в зависимости от комплектации) шайбы и резиновые прокладки. Вставить болты в отверстия. С другой стороны надеть пластмассовую шайбу и закрутить гайку.
- Надеть на пластмассовую гайку уплотнительное кольцо из резины. В случае использования нового кольца герметизация не требуется. Если же использовалось кольцо уже побывавшее в употреблении, следует тщательно промазать все соединения герметиком.
Совет от профессионала: Внимательный осмотр всех деталей конструкции может выявить незначительные дефекты литья. В этом случае также потребуется использовать герметик. Место установки уплотнительного кольца также надо промазать слоем герметика, предварительно очистив его.
Установка бачка с арматурой на унитаз
- Установить на площадку унитаза бачок и закрепить его гайками.
- Закрепить заполняющий механизм. Присоединить рукав от трубы водопровода.
- Поставить на место крышку бачка. Прикрутить кнопку слива.
На этом можно считать, что установка арматуры сливного бачка закончена.
Совет от профессионала: Не следует ничего дополнительно наматывать на резьбу монтируемого механизма для слива воды при надевании рукава. Старайтесь не допускать перекоса, чтобы не сорвать резьбу и не испортить деталь.
Установка крышки бачка и кнопочного узла
Регулировка арматуры
Установка унитаза и сливного бачка не должна вызвать больших затруднений. Но в некоторых случаях может понадобиться дополнительная настройка арматуры унитаза. Итак, для регулирования высоты сливного клапана:
- От трубы перелива отсоединить тягу.
- Отжать фиксатор стакана.
- Переместить вниз или вверх стойку.
Регулировка уровня воды в бочке осуществляется следующим образом:
- Отрегулировать положение стакана – поднять или опустить его по направляющей, оставляя расстояние от верха стакана до верхней кромки бачка не менее 45 мм.
- Установить переливную трубку выше максимального уровня воды на 20 мм и ниже верхнего уровня стойки на 70 мм.
Для настройки малого смыва поплавок малого смыва следует переместить вниз или вверх относительно трубки перелива. Как настроить полный смыв? Переместите заслонку (вверх или вниз) относительно стакана.
Правила регулировки арматуры сливного бачка унитаза
Регулировка арматуры унитаза на полный или малый слив подразумевает, что перемещение поплавка или заслонки вниз увеличивает расход сливаемой воды.
Советы по монтажу
Если бачок для унитаза имеет раздельное строение и крепится как подвесной, то следует смонтировать надежные балки для его крепления к стене. Лучше всего использовать металлические кронштейны, которые закреплены в бетон на анкера или шурупы с дюбелями. Вес чугунной или стальной емкости, наполненной 6 л воды, довольно большой и требует надежной вертикальной фиксации.
Бачок компакт, устанавливаемый непосредственно на унитаз, необходимо тоже надежно соединить. Для этого используются болты, обычно имеющиеся в комплекте. В местах соединения надо поместить резиновые прокладки. Сливное отверстие, выходящее из бачка в чашу, надо снабдить манжетой и смазать ее герметичным раствором.
Все трубки, подводящие и выводящие шланги, гофры должны быть затянуты до упора, обеспечивая надежную герметизацию. Еще не лишним будет проверить установку бачка строго по горизонтальному уровню.
Устройство подвесного унитаза с инсталляцией
Унитазы с инсталляцией – настоящие аристократы в мире сантехники. Это удобные и компактные устройства, обычно отличающиеся великолепным дизайном и совсем не щадящей своего владельца ценой. Кроме того, установка подвесного унитаза – задача достаточно сложная, она требует очень внимательного выполнения.
И все же ряды приверженцев унитазов с инсталляцией стабильно растут. Немало домашних умельцев после изучения рекомендаций и инструкций успешно справляются с установкой этой непростой конструкции самостоятельно.
Подвесной унитаз устроен значительно сложнее, чем обычный компакт или монолит. Инсталляцией называют прочную металлическую раму. Это раму устанавливают внутри стенной ниши и надежно фиксируют к стене и к полу.
Плоский пластиковый бачок уже закреплен на раме. Затем к нише подводят необходимые коммуникации, выполняют отделку и навешивают сам унитаз.
Унитаз остается снаружи, а вся остальная начинка остается скрытой в стене. На стену выводят также кнопку смыва, которая обычно располагается на стене над чашей. Даже из этого сжатого описания можно понять, что установка такого устройства – процесс трудоемкий.
Но все же у модели с инсталляцией множество преимуществ:
- эстетичный вид и привлекательный дизайн – чаша как будто парит над полом;
- компактные размеры, оставляющие широкий простор для размещения унитаза как в маленьком, так и в большом санузле;
- отсутствие ножки существенно облегчает уборку помещения;
- конструкция инсталляции универсальна, есть возможность выбрать некоторые элементы на свой вкус и кошелек;
- поломки рамы и бачка крайне редки, а отремонтировать или заменить кнопку слива обычно не сложно.
Устройство сливного бачка унитаза с кнопкой: конструктивные особенности
Устройство сливного бачка с кнопкой всех моделей имеет общие черты. Они отличаются только материалом изготовления, ценой, качеством и особенностями рабочих деталей. Функционируют бачки по одному принципу, отличия имеются только в механизме, который может быть:
- однокнопочным;
- двухкнопочным;
- с двухрежимным устройством.
Наиболее современной моделью является двухкнопочная система, которая позволяет экономить воду при смыве. Нажатие одной кнопки — полный смыв, при котором из бачка вытекает вся содержащаяся в нем вода. Нажатие двух кнопок — слив только части объема воды.
Модели также могут отличаться особенностями смыва. В одних вода при спуске в унитаз поступает непосредственно из сливного бачка, двигаясь в одном направлении. В других происходит разделение потока воды, смыв ведется с разных сторон. Такие бачки считаются наиболее эффективными, так как охватывают наибольшую площадь смыва, но и более шумными.
Чтобы при покупке этого прибора, необходимо иметь представление, как работает сливной бачок унитаза с кнопкой, и знать из чего состоит его устройство. Механизм функционирования любых моделей довольно прост и заключается в наборе определенного объема воды из водопровода и спуска его в канализацию через унитаз.
Принцип действия сливного бачка унитаза с кнопкой — это система гидрозатвора, который состоит из поплавка, рычагов и пломбы. Нажим на кнопку на крышке приводит в действие механизм спуска воды, что и является основным назначением этого сантехнического прибора.
Запуск системы смыва
После того как бачок закреплен любым описанным способом, внутрь его ставят поплавковый клапан, к которому подводят водоснабжение. Подвод воды к системе осуществляется либо гибкими шлангами, либо декоративной подводкой, пример которой можно увидеть на рисунке.
Гибкие шланги выпускаются с разными резьбовыми соединениями.
Гибкие шланги более универсальны, так как имеют различную длину от 20 до 180 см, поэтому не имеет большого значения, где расположена водорозетка. Шланги присоедините непосредственно к водоразетке или к шаровому крану на ней. Если же планируется подсоединить декоративной подводкой, то необходимо заранее определиться с точным расположением как сантехники, так и водорозетки. В любом случае, запорная арматура (шаровый кран) должна располагаться непосредственно рядом с бачком, чего требуют СНиПы. Это сделает отключение подвода воды к бачку легкодоступным.
После монтажа всей системы делается пробный запуск воды в бачок и смыв унитаза. При этом вся система проверяется на наличие протечек. Кроме того, проверяется правильная работа и настройка поплавкового клапана, что подтверждается отключением воды при наполнении бачка. Далее еще раз проверяется герметичность системы и измеряется уровень воды до переливной трубы. Если какие-либо требования не соблюдены, то клапан регулируется, а протечки устраняются герметиком. Если же все в порядке, то на бачок устанавливается крышка и сливная кнопка. Для инсталляционных систем производится монтаж дальнейшего декоративного покрытия.
Статья по теме: Дизайн стен на кухне
Типы клапанов с поплавком
Поплавковые клапаны для унитаза делятся по типу запорного механизма на следующие разновидности:
В поршневом устройстве плавающий поплавок при подъеме давит на двигающийся навстречу потоку воды поршень, пока он не упрется в седловину. Поршневые запорные механизмы уже устарели, каких-то уникальных конструктивных особенностей у них нет.
К недостаткам таких устройств относится шумность при наполнении и постоянный звук падающих капель из-за потери с течением времени плотного прижима к впускному отверстию.
Мембранный запорный механизм срабатывает от воздействия толкателя на резиновую или силиконовую мембрану. Среди достоинств мембранных устройств быстрый набор воды, меньшая шумность, постоянная интенсивность потока. Недостаток – обязателен хороший постоянный водяной напор.
Современные клапаны с мембраной
Большинство современных впускных клапанов для сливного бачка относится именно к мембранным устройствам. После слива мембрана с толкателем под напором входящего потока отодвигается, давая дорогу поступлению воды в бачок.
Впускной клапан унитаз мембранного типа конструктивно отличается тем, что в процессе наполнения часть воды проникает за мембрану, создавая одинаковое давление по обе стороны. После всплытия поплавка до ограничительного уровня к давлению воды присоединяется давление толкателя и мембрана герметично закупоривает впускное сопло.
Загрузка...
