Как сделать летний душ на даче своими руками: пошаговая инструкция, фото примеры и чертежи

Коротко о главном

Душ без душевой кабины и поддона – смелое решение. Это отличный выбор для тех, у кого в доме небольшая ванная комната. Если при установке стока и облицовки стен не допустить никаких ошибок, конструкция прослужит очень долго.

Пользоваться ею удобно детям и старикам. Не нужно совершать никаких усилий для того, чтобы начать купаться. Просто зашёл в кабинку, включил воду и все.

Для оформления места для купания чаще всего используется керамическая плитка. Облицовка ею помогает защитить стены от воды. Материал не боится резких перепадов температур. За керамической поверхностью легко ухаживать.

Для сборки душевой кабины вам потребуются следующие инструменты

В комплект поставки с душевой кабиной не входят!

• Герметик (с пистолетом для нанесения)
• Шуруповерт
• Сверло Ø1-3мм
• Отвертка крестовая
• Карандаш
• Пассатижи или гаечные ключи
• Уровень

Некоторые душевые кабины по заявлению производителя собираются без герметика. Но даже для таких душевых кабин вам все равно потребуется герметик. Им необходимо обработать отверстие слива душевой кабины, закрепить водоотсекатели и магнитные уплотнители, и прочие мелкие опции при их наличии, например обработать отверстие под радио и форсунки.

 Во всех остальных душевых кабинах герметик обязателен.

С его помощью обрабатываются все неподвижные элементы. Места стыков задней стенки между центральной панелью и поддоном, места стыков передней рамы и поддона, крепление слива и форсунок, установка уплотнителей и водоотсекателей.

Стеклянные душевые кабины поставляются в разобранном виде, в картонных коробках. Количество коробок на одну душевую кабину от 3 до 5 (зависит от производителя)

Полезные советы

Вот несколько полезных советов, которые помогут самостоятельно собрать душевую кабину.

• При подключении стока к канализационному стояку лучше соединить трубы под углом 45 градусов. Это существенно снизит вероятность засора.
• Если используется готовый фабричный поддон, его требуется как можно более надежно зафиксировать на полу. Это можно сделать с помощью основания, сложенного из кирпича. Оставшиеся внизу полости заполняют монтажной пеной.
• Чтобы исключить протечку, можно организовать двойную гидроизоляцию. Ее первый слой выкладывают сразу после первого залития раствором внутренней части основания. А второй в обычном месте – на слое пенополистирола, прикрывающем сливную трубу.
• Перед укладкой плитки необходимо убедиться, что основание абсолютно ровное. На поверхности гипсокартона не должно быть даже малейших неровностей. Они могут привести к выпадению плитки или ее неровной укладке. Чтобы устранить неровности, гипсокартон шпаклюют. Если одного слоя шпаклевки недостаточно наносят 2 (а при необходимости и 3).
• Идеальный диаметр сливной трубы – 50 мм. Если у душа нет собственного смесителя или он крайний по отношению к другим приборам, бывает достаточно и 40 мм. Однако лучше все-таки перестраховаться и взять трубу диаметром 50 мм.
• Если поддон декорируется плиткой, лучше всего использовать целую. Это улучшит общую гидроизоляцию и снизит вероятность протечки. Если таким образом выложить плитку не получается и ее приходится разрезать, на место среза надо установить торцевые заглушки.
• Вместо кафеля для облицовки кабинки можно использовать пластиковые панели. Это дешевле и проще.

Как построить поддон из кирпича

Когда водоизоляционный слой основательно просохнет, начинается монтаж душевого поддона. Этапы:

1. Сначала разводят цементно-песочный раствор.
2. Затем формируют очертание из кирпича нужной возвышенности.
3. Укладывают жёсткую металлическую сетку, что гарантирует безопасное соединение системы.
4. Определяют место слива и фиксируют систему для отвода воды.
5. Заливают грязную затяжку раствором из цемента, песка и щебня. Ровняют шпателем.
6. После просыхания стяжки наносят ещё один водоизоляционный слой, что защищает бетон от влажности и плесени.
7. Покрывают дно самовыравнивающейся смесью.

Если напольная поверхность имеет значительные перепады по уровню, понадобится разровнять её стяжкой. Для этого по периметру предстоящего сооружения установить маячки и натянуть между ними строительную нить, одновременно сформировав наклон к точке слива, с учётом слоя клея. Приготовить смесь, добавив ПВА и жидкое стекло, увеличивающие непромокаемые качества цементной консистенции. Залить бетон и подождать, пока он сцепится.

Конструктивные особенности

Душевые, у которых границы – это стены ванной, а поддон – её пол, не редкость для жителей Европы и Америки. У нас подобное обустройство купальни многим по-прежнему кажется странным. Но популярность такого решения вопроса неизменно растёт. И все потому, что новые ремонтные технологии и строительные материалы позволяют спрятать инженерные коммуникации в стенах, установить сантехнический прибор и зафиксировать его в любом удобном месте, сделать канализационный сток, благодаря которому не будет на полу накапливаться вода.

Непривычно, но очень удобноИсточник top-santehnika.ru

Это только на первый взгляд, кажется, что реализовать все это будет довольно просто. На самом деле ванна с душем без кабины – сложное сантехническое устройство. Есть нюансы, которые необходимо учитывать на этапе её создания. Это теплоизоляция, гидроизоляция стен и пола, защита от протекания.

Чтобы все безотказно работало, нужно привлекать специалистов

Но и самому важно знать, как устроен открытый душ в ванной без душевой. Это поможет контролировать процесс ремонта комнаты и следить за соблюдением всех необходимых норм

Простая на вид конструкция требует сложного исполненияИсточник yandex.net

Сток

Он считается сердцем кабинки. В него будет уходить вся вода после купания. От пропускной способности стока зависит удобство принятия душа. Существуют две системы, способные помочь его организовать: линейная и точечная.

Схема установки линейного стокаИсточник yandex.net

Первая располагается на полу, ближе к дальнему от входа углу. При необходимости её можно доукомплектовать сифоном. Это позволит обеспечить дополнительную экономию пространства. Детали линейного стока изготавливаются из нержавеющей стали, способной противостоять воздействию агрессивных веществ. Поэтому производители предоставляют длительные гарантии на свои изделия. Дизайн их разработан с особой тщательностью, поэтому технический узловой элемент легко выступает в роли оригинального украшения. Короб монтируется на специальное гнездо. При необходимости его легко открыть и почистить вручную

Чтобы вода беспрепятственно в него уходила, важно сформировать уклон пола, направленный к нему

Линейный трап устанавливается с уклономИсточник roomester.ru

Точечный сток располагается ровно посередине кабинки. Если на этапе его установки допустить ошибку, вода будет скапливаться на полу и затопит ванную комнату

Чтобы этого не было, важно сделать наклон пола со всех сторон к сливу

Точечный сток с уклоном со всех сторон к немуИсточник mb.cision.com

Отделка стен и пола

Когда облицовывается ванная комната с душем без кабины, используются материалы, способные выдерживать частые перепады высот и повышенную влажность. Лучше всего для этого подходит обычная керамическая плитка или мозаика.

Для отделки низа нужно использовать ту, что имеет шероховатую поверхность. Тогда пол не будет скользким, и на его мокрой поверхности никто никогда не поскользнётся.

Кафель – лучшая отделка для душаИсточник roomester.ru

Ограничений по выбору кафеля для облицовки стен не существует. Можно использовать любой. Такой способ отделки поможет предотвратить намокание отвесных поверхностей. Будет долго оставаться ухоженной и аккуратной ванная без душевой кабины – дизайн её определит внешний вид всей комнаты

Поэтому так важно правильно выбрать проект оформления сантехнического помещения

Подготовительные работы, необходимые инструменты и материалы

После выбора местоположения душевой кабины и, при необходимости, проведения подготовки стен и пола, можно приступать к основным работам. Чаще всего инструкция по монтажу своими руками идет в комплекте с душем, поэтому в первую очередь ее необходимо полностью изучить.

Перед подключением душевой кабины к водопроводу и канализации следует самостоятельно осмотреть сборку модели, подготовить комнату, заземлить элементы, сделанные из металла, которые будут подключены к электропитанию, и приготовить необходимые строительные инструменты. К ним относится:

• разводной ключ;
• строительный уровень;
• плоскогубцы;
• отвертка шлицевого и крестового вида.

Затем следует убедиться в наличии в комплекте всех необходимых деталей. В некоторых случаях может возникнуть потребность в приобретении  доп. инструментов:

• герметик-средство;
• компрессионные фитинги;
• уплотнительный материал, например, фум-лента;
• 2 гибких водопроводных шланга;
• шланги для подключения сантехники;
• сифон и тройники;
• адаптер соединения.

Рекомендуется проверить, как осуществляется поставка воды. Затем желательно произвести установку специальных водных фильтров, которые позволят увеличить срок эксплуатации сантехники. После этого можно приступать к первому этапу монтажных работ — подключению душевого поддона к канализации своими руками.

Что из себя представляет душевая кабина в строительном исполнении

Уголок из плитки, с поддоном из плитки или в готовом исполнении, со стоком в полу и часто небольшим бордюрчиком – это и есть душевая кабина в строительном исполнении, которую, кстати, можно сделать своими руками.

Рассмотрим, из чего состоит такое решение. Стены выполняются из влагостойких материалов, основание и стены снабжаются надежной гидроизоляцией, в стене помещаются трубы для подачи горячей и холодной воды, в полу – сливная система. Стены отделываются плиткой, а поддон – на выбор – готовый или тоже плитка. В зоне поддона устанавливается сифон для слива, а кабинка оборудуется душем со смесителем и ограждается дверцами или шторками при необходимости.

В такой, казалось бы, простой задаче, множество нюансов, поэтому если вам показалось, что соорудить такую кабинку проще простого – то это не совсем так. Как минимум, нужно учесть ряд деталей для каждого этапа, которые мы сейчас и рассмотрим.

Комплексная гидроизоляция душевой в деревянном доме

Комплексные работы начинают с гидроизоляции пола. Для этого:

• разбирают дощатый настил;
• устраивают слив;
• между лагами накладывают керамзит;
• лаги застилают полиэтиленовой пленкой;
• заливают бетон;
• на места стыков стен с полом укладывают стекловолоконные сетки;
• после высыхания бетонной смеси монтируют черновой настил из фанеры;
• грунтуют битумной мастикой;
• на фанеру нужно уложить гидроизоляционную мембрану с заходом на стены на 15-20 см. Полосы мембраны устанавливают внахлест, закрывая стыки специальной водонепроницаемой лентой для герметизации швов, например Ceresit CL 152. Мембрану укладывают в два слоя. Второй слой должен лежать поперек первого;
• сверху заливают бетонную стяжку толщиной 5 см;
• после высыхания стяжки чистовой пол шлифуют, наносят полимерную массу для устройства эластичных водонепроницаемых покрытий под плиточные облицовки Ceresit CL51 ЭКСПРЕСС и приклеивают кафельную плитку.

Пол в ванной комнате должен быть на 5-7 см ниже уровня пола в комнатах, чтобы в случае аварийного состояния труб не залить их.

Затем выполняют гидроизоляцию стен. Сначала на стены устанавливают обрешетку под гипсокартон. Если обрешетка сделана из дерева, бруски обрабатывают антисептическими средствами. На обрешетку ворсистой стороной внутрь монтируют мембранную пленку. Ее фиксируют к обрешетке строительным степлером. К каркасу прикрепляют листы влагостойкого гипсокартона. Стыки между листами шпаклюют. Можно обработать стыки силиконовым герметиком, а гипсокартон — проникающей гидроизоляцией.

Перед укладкой отделочного материала, поверхность стен грунтуют. Грунтовку наносят в 2-3 слоя. Каждый предыдущий слой должен высохнуть. Если монтируют пластиковые панели, то кромки у потолка и пола защищают полимерной мастикой. Плитку приклеивают к стене, используя крестики, чтобы обеспечить одинаковое расстояние между ними. Швы заделывают водостойкой затиркой. Можно использовать Затирка Ceresit СЕ 40/2 Aquastatic. Её излишки убирают влажной губкой.

Перед гидроизоляцией потолок грунтуют. На него прикрепляют пароизоляционную пленку строительным степлером. Места креплений герметизируют полимерной мастикой. Полосы пленки накладывают друг на друга внахлест на 10-15см, фиксируя их скотчем. Ставят обрешетку и обшивают ее гипсокартоном. Вентилируемая зона между пленкой и гипсокартоном препятствует образованию конденсата. Одним из вариантов служат пластиковые панели. Они монтируются замковым соединением «шип-паз».

Летний дачный душ своими руками простым способом!

Чтобы не задувал ветер и для тепла, пространство вокруг поддона снаружи можно обложить кирпичом. Щель между кирпичом и нижним брусом можно заполнить строительной пеной.

Металлический поддон для летнего душа

Второй вариант – обложить низ моечного отделения кирпичом, предусмотрев по углам кирпичные столбики для опор съемной решетки. Изнутри нужно сделать подсыпку из глины, которую можно оштукатурить слоем цементного раствора. А слив душа так же соединить с канализационной трубой.

Каркас решетки летней уличной душевой кабины для дачи изготавливается из доски шириной 30мм, положенной на ребро для лучшей жесткости. Верх решетки забирается половыми досками с небольшим расстоянием между ними. Чтобы решетка дольше служила, в теплое время ее можно выносить на улицу для тщательного просушивания.

Схема каркаса из дерева для летнего душа

При утеплении летней душевой кабины можно использовать пенопласт. Материал легко разрезается острым ножом. Установив пенопласт, мебельным степлером изнутри душа прикрепляют полиэтиленовую пленку и закрывают ее ПВХ вагонкой. Полиэтиленовую пленку желательно сделать несколько длиннее, чем пол душевой кабины — чтобы дополнительно защитить нижний брус и для того, чтобы влага стекала со стен и уходила в сток.

В качестве емкости для летнего душа для дачи можно использовать двухсот литровую бочку. Для удобства наполнения бочки изнутри уличной душевой кабины можно смонтировать «стояк» из металлопластиковой трубы и вывести один его конец наружу. Другой конец «стояка» нужно соединить с металлопластиковой трубкой, соединяющей бочку и кран летнего душа с рассеивателем. На «стояке» так же нужно предусмотреть кран, перекрывающий утечку воды из бочки.

200-т литровая бочка для летнего душа

Для наполнения бочки летнего душа нужно присоединить садовый шланг к концу стояка, выведенному наружу и открыть расположенный на «стояке» кран. В бочку начнет поступать вода. Когда бочка заполниться, подача воды прекращается – кран на «стояке» перекрывается.

Такая конструкция удобна, когда требуется слить из бочки всю воду на зиму или когда требуется использовать воду из душевой бочки для полива. Для этого нужно присоединить садовый шланг к выведенному наружу концу «стояка» и открыть на «стояке» кран – вода пойдет самотеком.

Если лето жаркое, не нагретую воду из шланга можно подмешивать к горячей воде из бочки – для этого садовый шланг присоединяется снаружи и во время мытья температура регулируется краном на «стояке». В общем, удобств в такой конструкции много!

Вода в бочке нагревается за счет солнечной энергии. Чтобы нагрев осуществлялся более эффективно, полезно соорудить вокруг душевой бочки небольшую «тепличку» в виде деревянного каркаса, обтянутого пленкой или поликарбонатом. Таким способом осуществляется дополнительная защита бочки от охлаждения ветром.

Обучающее видео для постройки летнего душа на даче

Заключения.

Фекальный насос – это неотъемлемая часть канализационной системы частного дома или квартиры. Здесь вы найдете все современные модели насосов которые позволяют быстро перекачать нечистоты в канализацию общего использования.

Особенности конструкции

Если принято решение самостоятельно возводить душевую кабину, стоит отметить, что есть всего 3 возможных варианта, на которые стоит опираться. Первый, самый очевидный, это приобрести уже готовый поддон, на основе которого продолжать возведение душевой кабины. Также можно сделать конструкцию на трапе, или на самодельном поддоне.

Выбор определенного варианта полностью зависит от строительных навыков и знаний, рассмотрим каждый из них по отдельности.

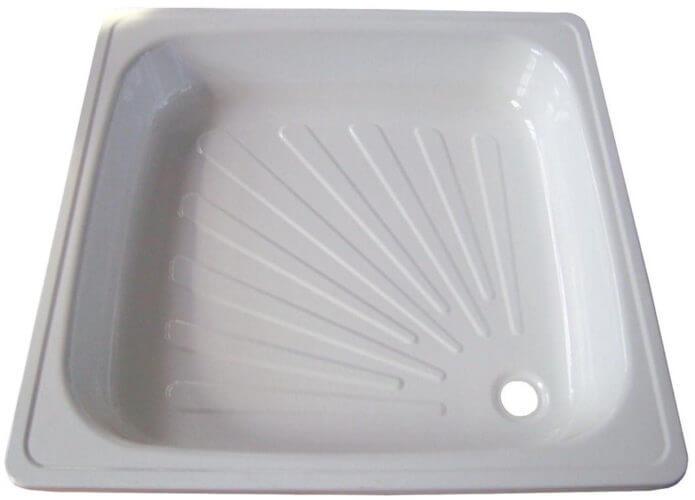

Готовый поддон

В том случае, если просто хочется внести разнообразие в дизайн ванной комнаты, но при этом нет большого количества времени чтобы все делать самостоятельно, идеально подойдет готовый поддон.

В строительных магазинах представлен широкий выбор этого элемента душевой кабины. Можно выбрать классический белый вариант, или отдать предпочтение стилизации под кирпич или камень, кому что по душе.

Сливной трап

Особенность этой конструкции заключается в том, что душевая зона никак не отделяется от остальной ванной комнаты. Фактически душевая кабинка располагается в углу комнаты и не имеет какого-либо отдельного подиума.

Отгородить ее можно несколькими способами, самым оптимальным и эстетичным считается установка прозрачных, стеклянных дверей.

• Устанавливается сливной трап, через который будет уходить вода во время приема душа.
• Такую конструкцию стоит планировать еще на этапе ремонта всего помещения, потому как из-за отсутствия поддона пол во всей ванной придется приподнимать на 15 см, чтобы все коммуникации смогли разместиться под бетонным слоем.
• Кроме того, необходимо оставить возможность для оперативного ремонта в случае протечки.

Этот вариант идеально подойдет для маленьких ванных комнат, в которых зонирование должно быть легким и почти незаметным.

Строим душевую перегородку из кирпича

ТОП-10 трендов в дизайне интерьера в 2018 году

Изначально на стенах и в местах углов перегородки закрепляются вертикальные направляющие из деревянного бруса, по которым можно более точно соблюдать уровень. Это не обязательный пункт работ, но опытные мастера рекомендуют это сделать для удобства.

Замешиваем раствор для кладки кирпича. Стандартные пропорции для кладки кирпича: 1 часть цемента на 4-5 частей песка. Воды добавлять на глаз, чтобы раствор получился не слишком жидким.

Кирпичная стена выкладывается ребром, при этом соблюдается принцип «в разбежку». С каждым уложенным кирпичом проверяется уровень по горизонтали и вертикали.

Относительно высоты стены – как правило, соблюдается расстояние +30 – +40 см от уровня душевой лейки.

Для усиления слабых мест используется армирующая «перфолента», а между рядами кирпичей, со стороны стены, рекомендуется закрепить куски арматуры. Они предназначены для связки кирпичной кладки с основной стеной.

Выполняется этот процесс путем сверления отверстий в стене и помещения в них арматурных обрезков, длиной 20-30 см, в дальнейшем они замуруются раствором и торчащая их часть скрепит кирпичную стену с основной.

Закладка металлических частей деталей происходит через каждые 2-3 ряда.

Завершив возведение перегородки, остается только снять деревянные направляющие бруски, и дождаться застывания раствора. На это потребуется порядка 48 часов. Итоговое время полного схватывания может варьироваться, в зависимости от микроклимата в комнате.

Достоинства душа из плитки

На современном рынке представлен огромный выбор всевозможных душевых кабин. Однако далеко не все подойдут для небольшого помещения, часто они оснащены функциями, которыми не пользуются. Цены также не всегда соответствуют качеству.

В сравнении со всеми готовыми душевыми кабинами душ из плитки имеет массу достоинств:

1. Плитка считается идеальным материалом для облицовки помещений с высоким уровнем влажности.
2. Она не проводит электрический ток.
3. Отличается высокой прочностью, безопасностью и является экологически чистым материалом.
4. Имеет длительный срок эксплуатации.
5. Позволяет замаскировать неэстетичные, портящие внешний вид помещения трубы, а также выровнять поверхность стен.
6. С ее помощью можно воплотить любые дизайнерские решения и всевозможные рисунки, узоры благодаря огромной цветовой палитре и многообразию форм, структур.
7. Возможность создать душевую подходящую под конкретное помещение.
8. Все перечисленные достоинства обойдутся намного дешевле, чем стандартная душевая кабина.

Благодаря отделке душевой плиткой, получается создать в интерьере по-настоящему изящные акценты.

К минусам такой конструкции можно отнести недостаточную звукоизоляцию, которую можно исправить с помощью дополнительного слоя звукоизоляции, уложенного под слой стяжки.

Этап пятый

Сборка задней стенки

Этот этап лучше делать вдвоем с помощником.

Внимательно смотрим, где у нас правая и левая стенки.

Вариант сборки задних стенок обрамленных профилями

Ставим стекла и центральную панель на поддон, и с помощью саморезов, или болтов(зависит от производителя) скрепляем между собой боковые стенки с центральной панелью.

Промажьте, место стыка центральной панели с  боковыми стенками с помощью силиконового герметика.

Вариант сборки задних стенок на уголках

1.Расположите правое и левое стекло на поддоне и закрепите его саморезами, установив боковые уголки сверху и снизу

2.Установите центральную стойку между задними стенками

3.По направляющим отверстиям по бокам задних стенок, соедините центральную стойку со стенками саморезами, закрепляя боковые уголки сверху и снизу.

Из чего может быть выполнена душевая своими руками

Разновидностей строительных материалов, которые можно применить для оборудования в доме душевых кабин, не так уж и много, хотя и достаточно для разнообразия в дизайне. Это и не удивительно, функциональные обязанности душевой кабины накладывают свои обязанности на качество и способность применяемых материалов.

Поддон подобной душевой кабины, если он имеется, должен быть грамотно оборудован. Слив воды в кабине нужно выполнять правильно, так, чтобы вода успевала сходить, а не скапливалась, и не лилась из бортиков поддона наружу.

Если вы решили обустроить душевую кабину самостоятельно, тогда она может быть изготовлена как из плитки, так и из камня

Для изготовления душевых своими руками применяются:

• Душевая кабина с поддоном из кирпича, залитого цементным раствором и облицованным керамической плиткой;
• Поддон из искусственного камня;
• Ванная вполне может служить поддоном для душевой кабины, оборудованной самостоятельно;

Для изготовления дверей кабины применяют поликарбонат, полотно из стекла или стеклопакеты.

Монтаж душевого трапа

Перед тем, как сделать душ без душевой кабины, нужно обустроить его слив и опорные элементы в соответствии с приложенной инструкцией. В процессе монтажа обязательно собираются воедино все детали конструкции – сифон, опоры, сам трап и его трубы. Завершив сборку трапа, необходимо протестировать его на предмет работоспособности. Если залитая в систему вода нормально отводится, то можно приступать непосредственно к монтажу слива.

Начинается работа с заклеивания решетки строительной лентой – эта операция защищает внутренние полости системы от попадания посторонних предметов и различного мусора. Трап монтируется на свое место, после чего нужно закрыть оставшиеся пустыми участки пенопластом. Толщина блоков должна составлять не менее 5 см, причем при укладке нужно учитывать еще и степень уклона.

Зазоры между отдельными элементами конструкции, расположенной на полу, нужно залить составом, включающим воду, цемент и песок. Основу нужно хорошо уплотнить, отслеживая ее уровень, чтобы душ без кабинки по завершении работ мог нормально функционировать. Закончив заливку, нужно подождать 3-4 дня, чтобы пол окончательно застыл и не деформировался в процессе проведения дальнейших работ.

Канализация

Деревянный дом дает усадку, поэтому при выборе труб водоснабжения и канализации следует обратить внимание на материал, из которого они изготовлены. Он должен быть износоустойчивым и ударопрочным

Стойко переносят механическое воздействие пластик и полиэтилен.

Чтобы прочистить сливное отверстие в случае засора, следует обеспечить свободный доступ к нему. Ставится специальная ревизия. Сливное отверстие соединяется с общей канализационной трубой. Труба, подходящая к унитазу, имеет диаметр 100 мм. Для душа и умывальника используются трубы диаметром 50 мм.
