Душевая кабина river инструкция по сборке

Установка панелей

Вначале необходимо еще раз осмотреть стекла панелей и определить их ориентацию. Обычно, верх стекла имеет больше отверстий, чем низ. Чтобы определиться с направляющими, надо посмотреть на размеры – верхняя будет больше и шире, а в нижней направляющей можно будет увидеть небольшой фигурный вырез. Сборка угловой душевой кабинки отличается только количеством боковых панелей, их меньше, всего 2.

Монтаж надо начать с установки стекла в соответствующие места в направляющих. Желательно смазать все стыки герметиком. Направляющие необходимо соединить со стойкой саморезами, которые идут в комплекте. При этом надо надеть уплотнитель на стекло. Силиконовым герметиком нужно промазать всю нижнюю направляющую, которая будет соединяться с поддоном. После установить стекло.

На поддон нужно установить боковые панели, выверяя положения по специальным местам крепления, куда должны будут быть вставлены саморезы, для крепления одного к другому. Закрутив саморезы, необходимо обработать все стыки герметиком, после чего установить и закрепить заднюю панель.

Установку собранного с панелями поддона необходимо производить аккуратно, тщательно вымеряя уровень и зазоры. Старайтесь избегать сильных ударов, металл может погнуться.

После установки, стоит проверить работу электричества, подключив радио, подсветку или вентилятор. Если никаких проблем не возникает, можно оставить душевую кабинку на время, чтобы затвердел скрепляющий герметик.

Сборка душевой кабины своими руками

Очень важно правильно выбрать место, где будет выполняться сбор душевой кабины. Дело в том, что для установки модели большого размера требуется много места

Поэтому рекомендуется собирать отдельные узлы в другом, более удобном помещении.

Инструменты для решения вопроса, как собрать прямоугольную душевую кабину, следует расположить в определенном порядке, чтобы до каждого из них можно было дотянуться без труда. Лучше всего для сборки конструкции пригласить помощника, так как некоторые работы затруднительно выполнить в одиночку. Например, при состыковке некоторых деталей требуется особая точность.

Пол в месте расположения кабинки должен быть ровным, прилегающие стены также рекомендуется проверить на предмет наличия отклонений от вертикали. Начинать решение вопроса, как собрать душевую кабину самостоятельно, рекомендуется с монтажа сливной системы. Если выбор сделан в пользу акрилового поддона для кабинки, то места стыков промазывают прозрачным герметиком (прочитайте: “Как установить душевую кабину – последовательность установки, правила монтажа”).

Далее на полу размещают каркас из стального профиля. В качестве подпорок для этой конструкции можно использовать обычный строительный кирпич или залить бетонные подпорки.

На следующем этапе пошаговой сборки душевой кабины выполняют монтаж шпилек для ножек поддона. В специальные отверстия каркаса вставляют шпильки и очень плотно закручивают их в пазах поддона кабинки. Следует помнить, что от расположения шпилек зависит надежность собираемой конструкции. Поэтому необходимо, чтобы вес душевой кабинки распределялся по всей площади стального каркаса.

На короткой части каркаса имеется специальная гайка, которая прочно приварена к стальным элементам. В нее вставляют центральную ножку, вкручивают ее, ставят гайку, контршайбу и еще одну гайку. Все крепежные элементы достаточно прочно закручивают.

После монтажа центральной ножки, выполняют аналогичные действия с остальными. Затем поддон с каркасом перемещают на место основного расположения и устанавливают, проверяя ровность с помощью строительного уровня. Точность установки особенно значима для неглубоких поддонов, в этом случае требуется строгое соответствие инструкции по монтажу с соблюдением определенных углов наклона. Поддоны в виде ванны, строгой точности не требуют, поэтому достаточно ровно выставить конструкцию по горизонтали.

Далее, согласно последовательности сборки душевой кабины, проверяют работоспособность и герметичность сифона, важно проверить отсутствие протеканий. Проверку выполняют по определенной схеме: закрывают отверстие для слива грязной воды и наполовину заполняют поддон водой

Примерно через 30 минут приступают к осмотру конструкции, стараясь выявить места протечек и микротрещины. При отсутствии дефектов окончательно затягивают гайки и фиксируют их положение. Используя гибкий шланг, подключают поддон к системе слива. Стоит заметить, что часто делают и самодельные поддоны. Почитайте, как сделать душевой поддон, если вам это интересно.

После этого можно начинать сборку каркаса душевой кабины, монтировать стенки, шторки и остальное оборудование. В большинстве случаев элементы каркаса выполнены из алюминия, что предотвращает образование очагов коррозии от постоянного контакта с водой. Каждая сторона каркаса собирается отдельно, в соответствии с рекомендациями производителя.

Места соединения элементов каркаса нужно обработать с внешней стороны акриловым составом для уплотнения. С внутренней стороны эти участки обрабатывают прозрачным санитарным герметиком. Для сборки квадратной душевой кабины недорого типа, в качестве крепежных элементов используются саморезы по металлу. Чтобы обеспечить прочность и долговечность соединений, рекомендуется вместо них взять болты, гайки и шайбы соответствующего размера.

Закручивая крепежные элементы, не стоит сильно затягивать резьбу. Окончательную фиксацию крепежа выполняют только после полной проверки работоспособности душевой кабинки. После окончательного монтажа герметизируют швы, места стыков, и начинают сборку каркасных профилей.

Этап 1. Сборка поддона

Переверните поддон вверх дном и положите его на пол, предварительно постелите картонную коробку или мягкую ткань, чтобы не поцарапать поддон.

Прикрутите сифон слива, нанеся силиконовый герметик в канавку корпуса слива.

Установите и прикрутите саморезами в закладные по периметру поддона крепеж переднего экрана.

Положите на дно поддона,в закладные, длинные и короткие элементы каркаса и закрепите с помощью гаек и шайб.

Элементы каркаса следует располагать на поддоне прорезью вниз.

Накрутите на длинные шпильки по одной гайке и шайбе, вставьте их через каркас и закрутите их в поддон, в специальные круглые закладные на поддоне.Затем, сверху прикрутите еще одну шайбу и гайку.

С помощью строительного уровня, выровняйте в горизонтальной плоскости положение шпилек относительно друг друга и затяните гайки с помощью ключа.

Накрутите на шпильки гайки и шайбы, а сверху прикрутите пластиковые ножки. На те ножки, которые будут стоять спереди, прикрутите с помощью опять же гаек и шайб, пластиковые Г- образные элементы крепления экрана.

Не забудьте прикрутить маленькую ножку в центр поддона.

Примерьте передний экран, вставив его в нижние крепления экрана, и выровняв его относительно краев поддона.

Когда экран будет стоять ровно, относительно правого и левого края поддона, а также в нижних крепежных элементах экрана, подвиньте к нему верхние Г-образные крепежи.

С помощью сверла диаметром 3 мм, со стороны экрана просверлите отверстия сквозь эран и Г-образный крепежный элемент.

С помощью саморезов и декоративных заглушек закрепите экран на Г-образных крепежных элементах.

Внимание! На этом этапе лучше воспользоваться крестовой отверткой, или с осторожностью закручивать саморезы в экран, не допуская перетягивания саморезов, в противном случае, вы можете повредить экран или декоративные заглушки.

Советуем вам на этом этапе разобрать обратно экран, или вообще сразу  не закручивать его основательно, а закрутить его уже после полной сборки, выравнивания по уровню душевой кабины и проверки всех ее функций

Переверните поддон на ножки, и подвиньте его на место установки. С помощью строительного уровня и регулировки ножек окончательно выравниваем поддон в горизонтальную плоскость.

На этом душевой поддон можно считать собранным.

Устройство, сборка и установка душевой кабины

Устройство душевых кабин может отличаться, все это напрямую зависит от ценовой политики, функций, которые будут входить, производителя и качества.

Если вы думаете, что душевые кабины из Китая менее прочные или не качественные, то вы ошибаетесь. Например, душевые кабины z001 и Лоранто практически не имеют отрицательных отзывов. Иногда такие производители оснащают кабину многими функциями и при этом она способна работать на протяжении длительного времени. Разумно будет сопоставить цену и качество китайских фирм.

Если сборкой душевой кабины вы будете заниматься самостоятельно, обязательно изучите инструкцию

Качество установленной душевой кабины будет зависеть от следующих моментов:

• Первое, это качество всех комплектующих, которые в случае необходимости нужно заменить на другие;
• Второе – инструкция. Далеко не всегда она на русском языке и поэтому не даст четкого понятия, что именно требуется от мастера. Иногда встречаются неполные инструкции.

Если вы будете заниматься сбором самостоятельно, нужно сразу задуматься, что нужно делать, если случится один из вышеперечисленных пунктов. Не следует расстраиваться, ниже можно увидеть несколько моментов, которые помогут вам справиться со сборкой и задача из трудной перерастет в выполнимую.

3.Установка стекол на переднюю раму

Общая схема сборки передних стекол

Видео, сборка передней рамы душевой кабины Тритон.

Первое, вставьте передние неподвижные стекла в вертикальные профиля, используйте при этом резиновый уплотнитель,отрезав необходимое количество.

С другой стороны используя держатель стекла В18, закрепите стекло. Оденьте на край стекла отсекатели В22, отрезав необходимое количество.

Прикрутите к краям горизонтальных профилей резиновые отбойники В17. Прикрутите только 4 шт, остальные 4 шт, мы прикрутим позже, во время сборки дверей.

Обработайте места стыка стекла и профиля силиконовым герметиком.

Второе, соберите двери душевой кабины. Прикрутите ролики душевой кабины на двери, два двойных ролика вверх, и два одинарных вниз.

С одной стороны двери установите отсекатели В22, отрезав необходимое количество ножницами.

С другой стороны двери установите магнитные уплотнители В23,отрезав необходимое количество ножницами.

Третье, прикрутите к дверям ручки.

Четвертое, навесьте двери горизонтальные на профиля. Заведите вначале верхние ролики в верхние профиля. Затем нажав кнопочки на нижних роликах заведите их в нижние профиля.

После этого сомкните двери, чтобы они плотно закрылись, и прикрутите к горизонтальным профилям оставшиеся резиновые отбойники В17. После этого ваши двери должны плотно закрываться. И расстояние между отбойниками и центром дверей должны быть одинаковые с двух сторон.

Сборка кабинки и крепление к поддону

Перед тем как начать установку панелей, нужно убедиться, что на них установлено все необходимое оборудование, которое входит в комплектацию модели.

Определить места крепления: возможно, моделью уже предусмотрены технологические отверстия. Если на задней панели имеется зеркало, то при его креплении не используется ключ

Гайки аккуратно затягиваются вручную. Нужно закрепить аксессуары, которые входят в комплектацию модели.

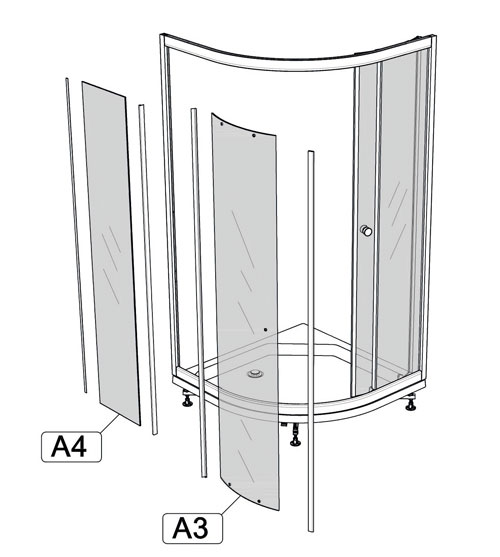

1. Монтаж панелей на поддон следует начинать с задней стенки. Аккуратно ее подняв и поставив, надежно закрепить.
2. Выполнить монтаж боковой панели, при ее креплении произвести вертикальные соединения с задней стенкой.
3. Закрепить подобным способом обе боковые панели.

При соединении панелей с поддоном должно быть абсолютное совпадение границ элементов, появление ненужных расстояний приведет к нарушению герметизации конструкции.

Порядок сборки китайской душевой кабины своими руками

Установку кабины начнем со сборки поддона. Переверните его вверх дном и вверните ножки. Потом поставьте его на ножки и, подкручивая их, добейтесь того, чтобы поддон стоял строго горизонтально

Это важно. Так как стенки кабины будут плотно примыкать к стенам ванной комнаты, то при наклонном положении поддона вы не сможете ввернуть винты, при помощи которых стенки крепятся к поддону (оси крепежных отверстий не совпадут)

Выровняв поддон, приподнимите его и наверните конец сливного шланга на больший патрубок сифона, выступающего из-под днища поддона. Меньший по диаметру армированный шланг присоедините к боковому патрубку сифона (см. ФОТО 3).

Необходимые условия полноценной работы душевой кабины

Установка такой кабинки требует специального предварительного подхода:

Необходима проверка качества электрической линии в ванной комнате, поскольку функциональная нагрузка будет достаточно большой.

Определить свойства воды: агрегаты душевой кабинки будут работать дольше, если вода мягкая. При жёсткой воде отложения кальция на недоступных поверхностях перестанут пропускать воду. Будет необходима сложная чистка. Чтобы избежать таких случаев, необходимо устанавливать в доме или квартире специальный смягчающий воду фильтр.

Важный момент – наличие воды с сильным напором.

Для нормальной работы душевой кабинки эти обстоятельства очень важны.

Сборка угловых душевых кабин Erlit

Как собрать угловую душевую кабину Erlit своими руками, мы расскажем на примере инструкции по сборке душевой кабины Erlit 3509.
Душевые кабины торговой марки Erlit являются одними из самых качественных и лучших на Российском рынке. Залог успеха этой торговой марки, это высочайшее качество и приемлемая цена.

По этой инструкции вы сможете собрать не только почти все душевые кабины Erlit, но и душевые кабины Китайского производства других торговых марок.

Душевая кабина может использоваться в квартирах, домах или отелях – ее установка во всех случаях будет простой и безопасной, а применение принесет удовольствие и пользу для здоровья.

Душевые кабины торговой марки ERLIT сочетают в себе все самые последние разработки компании, внедряемые для того, чтобы сделать продукт еще более качественным и удобным в эксплуатации.

Приобретенное изделие под торговой маркой ERLIT произведено в соответствии с современными Европейскими директивами 2006/95/ЕС, 2004/108/ЕС.

Помимо этого, изделия торговой марки ERLIT удовлетворяют требованиям Технического регламента Таможенного Союза и адаптировано для эксплуатации в Российской Федерации.

Пожалуйста, внимательно изучите настоящее руководство по установке и эксплуатации для того, чтобы обеспечить изделию максимально безопасные и эффективные монтаж, использование и обслуживание.

 Компания-производитель оставляет за собой право не уведомлять конечного пользователя о различиях в инструкции для устаревшей модели и нового, улучшенного варианта душевой кабины

ОБЩИЕ СВЕДЕНИЯ

Душевая кабина предназначена для принятия водных процедур.

В изделиях ERLIT, в зависимости от модели, применяются следующие функции: ручного душа, гидромассажные форсунки, тропического душа, электронный пульт управления с FM радио,вентилятор, внутренняя подсветка.

Необходима установка фильтров механической очистки воды и устройства защитного отключения электричества УЗО (для кабин с электрикой).

 Внимание! Установка гидромассажной кабины должна производиться квалифицированным специалистом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Используемое электрическое напряжение 220V ± 10%; Внутреннее напряжение кабин 12V.
• Используемое давление воды 0,2-0,4 МПа, расход воды 8-12 л/мин.
• Температура горячей воды, подаваемой к кабине не должна превышать 70°С.
• Уровень ввода канализации должен быть ниже не менее чем на 70 мм от уровня слива поддона душевой кабины.
• Максимальная нагрузка на поддон 210 кг.
• Присоединительные размеры горячего и холодного трубопровода 1/2” (15 мм), диаметр сливного отверстия 1-1/2” (40 мм).
• По окончанию пользования кабиной, необходимо перекрыть подачу холодной и горячей воды в кабине и выключить внутренние потребители электроэнергии.

ЗАПРЕЩЕНО

• Использовать кабину не по назначению
• Устанавливать кабину на улице
• Находиться в душевой кабине в состоянии алкогольного и наркотического опьянения
• Находиться в душевой кабине вдвоем
• Вставать на край поддона
• Использовать кабину людям с боязнью замкнутого пространства
• Использовать кабину детям и пожилым людям без присмотра близких
• Чистить душевую кабину при помощи абразивных и агрессивных моющих средств.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Кабины транспортируются крытым транспортом.

Если кабина для монтажа доставлена из холодного помещения в теплое, то необходимо чтобы изделие приняло температуру окружающей среды.

После покупки товара, для постановки на сервисное обслуживание, необходимо хранить товар в упаковке до установки и приема на гарантию.

Сборка угловой душевой кабины Erlit видео

Рекомендации покупателю

• Это изделие предназначено для бытового использования внутри помещений.
• Элементы упаковки (пластиковые пакеты, металлические скрепки) могут быть потенциально опасны для детей, поэтому сразу же после установки кабины уберите их в недоступное место.
• После вскрытия упаковки необходимо проверить комплектность и целостность изделия.
• Всегда вынимайте вилку из розетки или отключайте электричество на вашем щитке перед операциями по уходу за кабиной.
• Регулятор подачи воды при открытии должен находиться в среднем положении во избежание температурного шока.
• Очистка душевой кабины должна производиться мягкой тканью или губкой при помощи специальных жидких моющих средств.

Подготовка к установке кабины

После того, как кабина выбрана и доставлена, возникает вопрос – как подключить душевую кабину? Обязательно ли приглашать специалиста, или можно справиться с этой работой самостоятельно? Если имеется схема сборки и минимальный набор знаний, то вполне можно обойтись своими силами.

Схема: устройство душевой кабины

Конструктивно душевая кабина состоит из четырех основных элементов:

• поддон на регулируемых по высоте ножках,
• крыша,
• двери с роликовым механизмом,
• стенка и боковые панели.

В комплект поставки входит пошаговая схема по сборке на русском языке. Ее наличие необходимо проверить еще на этапе доставки. Прежде чем начать монтаж душевой кабины своими руками, необходимо проверить наличие всех составных частей в соответствии с инструкцией и освободить их от упаковочной пленки.

Заранее необходимо подготовить все инструменты и материалы, которые потребуются в процессе монтажа. Сюда входят:

• инструменты – ключи, отвертки, шуруповерт, дрель, уровень, рулетка, резьбонарезной клупп;
• расходники – герметик, герметизирующая и изоляционная ленты для душевой кабины;
• канализационная арматура – сифон, фитинги, шланги и трубы.

Что понадобится для монтажа душевой кабины своими руками

Если кабину необходимо подключать к электропитанию, то дополнительно может потребоваться электроинструмент и электрическая арматура.

Функции душевых кабин и особенности выбора

Большинство душевых кабин 80х100 предназначены для угловой части ванной комнаты. Кабина с высоким поддоном 80 см шириной занимает места столько же, сколько и кабины с низкими поддонами шириной 120 см, а достоинств имеют гораздо больше.

Современные душевые кабины могут иметь множество функций. Это может быть сауна, гидромассаж или пароустановка.

При выборе душевой кабины с глубоким поддоном 80х80, первое, на что нужно обращать внимание – на свободу движения. Объем кабины (даже если она 80х80) должен не только позволять комфортно поливать себя водой, но и наклоняться и присаживаться, не упираясь, в стенки или дверцы

Ориентироваться при этом надо на самого крупного человека семейства

Второе, немаловажное условие – определить место для кабины и выбрать материал и цветовую гамму, или, наоборот, выбрать кабину и к ней подбирать все остальные элементы ванной комнаты

Далее собираем стены нашей душевой кабины

Устанавливаем раму для дверей.

1. Крепим крышу. Чтобы не получилось перекоса и кривых стен, лучше делать это вдвоем. Следим за четкой вертикалью.Только после этого устанавливаем стены на поддон. Здесь тоже не забываем про стыковку.
2. Герметизируем нашу кабину.

Вот здесь усердствовать не нужно.

Переходим к дверям нашей кабины

1. Находим все необходимое: две стеклянные двери, два боковых стекла, ролики, шурупы. Еще раз проверяем все это на целостность.
2. В первую очередь устанавливаем боковые стекла. Не забываем надеть на них специальные резиновые или пластмассовые уплотнители (их можно промазать герметиком, а лучше смазкой).
3. Определяем верх и низ у дверей. Делается это просто. Берем любую из дверей и находим тот край, у которого отверстия под ролики расположены ближе. Это внутренний край (центральный). Теперь по изгибу становится понятно, с какой стороны должна быть эта дверь и где у нее верх и низ.
4. Вставляем в двери верхние ролики. Делаем это очень аккуратно, так как стекло закаленное и лопается на раз. Сами ролики, кстати, должны быть обращены наружу.
5. Устанавливаем двери на раму, и только после этого вставляем нижние ролики.
6. Прикручиваем ручки и проверяем правильную работу дверей.
7. Наслаждаемся видом почти готовой душевой кабины.

Установка купола

1. Снимите защитную пленку с купола. Соберите купол, для душевой кабины с блоком управления.

• 1.1 Закрепите динамик с внешней стороны, а декоративную накладку с внутренней стороны, на 8 шурупов 3,9х9,5.
• 1.2 Закрепите вентилятор с внешней стороны купола, а декоративную накладку с внутренней стороны на 8 шурупов 3,9х9,5.
• 1.3 Светильник установите до щелчка, с внутренней стороны купола.

2. Установите тропический душ на купол.

2.1 Установите угловой штуцер на тропический душ,присоедините шланг, затянув хомутом.

3. Установите купол, выровняйте задние стенки с куполом и верхним горизонтальным профилем.
