Обратный клапан своими руками: руководство по изготовлению и принцип работы

Как изготовить обратный клапан для компрессора своими руками

На современном рынке предлагается большое разнообразие обратных клапанов для компрессоров различного типа и мощности. Между тем при желании сэкономить можно изготовить клапан для компрессора своими руками. Для того чтобы сделать такой клапан, необязательно знать устройство воздушного компрессора, достаточно понимать, как такой компрессор работает. Более того, вам не потребуются дорогостоящие расходные материалы и сложное оборудование, а также специальные знания, навыки и опыт выполнения работ подобного плана.

Чтобы изготовить обратный воздушный клапан для ресивера, компрессора, вакуумной камеры или любого другого элемента пневмосистемы, вам понадобятся следующие материалы и инструменты:

Штуцер для клапана можно взять со старого сантехнического или газового шланга

Изготавливается обратный клапан на компрессор своими руками по следующему алгоритму.

Источник

Нюансы выбора

Купить клапан для аквариума (электромагнитный или обратный) можно в профильных магазинах, которые торгуют аквариумным оборудованием.

Рынок переполнен предложениями такого рода — сейчас аквариум имеется у многих людей, как дома, так же офисах или кабинетах. Причем в продаже есть как продукция отечественного производства так и зарубежных компаний.

Выделить среди всего множества можно:

• Aqua Szut;
• Tetra;
• Atman;
• Ferplast;
• ODE;
• Camozzi (Италия);
• Eheim;
• Dennerle (Германия);
• Hagen (Канада).

Ряд из них пользуется популярностью во многих странах.

Обратный клапан для аквариума

К примеру — электромагнитный клапан для аквариума Camozzi (Италия) на сегодняшний день получил наибольшее распространение среди любителей аквариумистики, благодаря своему качеству и долговечности.

Ценовой диапазон электромагнитных клапанов довольно велик, но все зависит от того, какой конечный продукт покупатель хочет получить.

Купить аквариумный клапан Camozzi (Италия) можно за 5$ или за 255$, но при покупке стоит учитывать все влияющие факторы: объем аквариума, дополнительное оборудование, которое будет использоваться, количество «обитателей», количество растений.

Кстати, по сути, вышеперечисленные параметры являются ключевыми при выборе подходящей модели. Отправляясь в магазин, Вы обязательно должны их знать — иначе подобрать нужный вариант не получится.

Купить обратный клапан для аквариума Camozzi (Италия) тоже не составит труда, особенно учитывая что стоимость его чаще всего колышется в пределах от 1$ за «китайца» до 10$ за качественного «европейца» с именем.

Тут уже все зависит от того, сколько Вы не пожалеете отдать за такое изделие. Модели Camozzi (Италия), имеющие хорошее качество, будут стоить примерно от 3-4$.

Нюансы монтажа

Теперь упомянем о том, как правильно установить столь важный механизм своими руками.

Следует прежде всего отметить, что незаменимым он является только тогда, если компрессор в Вашем аквариуме располагается ниже уровня воды (к примеру — в тумбочке, под аквариумом).

Сам процесс установки Camozzi (Италия) выглядит примерно следующим образом:

1. Шланг, по которому поступает воздух — разрезается. Делать это можно на любом месте. Желательно — перед тем, как шланг заходит в сам аквариум.
2. Проверив направление работы (на корпусе обязательно должна быть отметка, указывающая, как именно требуется проводить установку своими руками) клапана — он устанавливается на места разреза.

Изготовление обратного клапана

Чтобы сделать обратный клапан, воспользуемся стандартным тройником с внутренней присоединительной резьбой.

Рис.1. Тройник как корпус обратного клапана

Подготовка заборного патрубка

Перед его установкой нужно подготовить посадочное место для запирающего шарика в следующем порядке:

Зажать деталь в тиски за гладкую часть. Сверлом, диаметр которого на 5 – 6 мм больше внутреннего диаметра патрубка, выполнить фаску размером 1,0 – 1,5 мм под углом 60о (стандартная заточка сверла). В отверстии поместить шарик и несколько раз легко ударить по нему молотком. При этом образуется ровное посадочное место для шарика за счет расплескивания шероховатостей и неровностей металла трубы в месте ее контакта с шариком

Важно! Степень деформации патрубка не должна распространяться на форму трубы, то есть, ее наружные размеры должны остаться неизменными

Изготовление пружины

При подборе материала для этого изделия предпочтительна нержавеющая неотожженая проволока диаметром 0,5 – 0,8 мм. В таком состоянии она остается достаточно упругой и долго сохраняет это свойство, в то же время отожженная быстро их потеряет. Сделать ее можно так:

1. Замерить внутренний диаметр тройника.
2. Подобрать стержень, диаметр которого составляет 0,65 – 0,7 от замеренного размера на тройнике.
3. Зажать стержень в тисках, просверлить отверстие диаметром чуть больше диаметра выбранной проволоки, которая должна свободно в него входить.
4. Вставить конец проволоки в отверстие, загнуть.
5. Плотно, виток к витку, намотать проволоку на стержень, снять с него не отрезая конца.
6. Замерить параметры пружины: диаметр на два миллиметра меньше внутреннего размера тройника; длина должна обеспечивать удерживание шарика во входной части при полном сжатии. Это позволит удержать его в корпусе при работе насоса.
7. Пружину обрезать в размер по длине. Крайние витки подогнуть внутрь на ¾ диаметра, зашлифовать.

Сборка клапана

• установить всасывающий патрубок;
• установить заглушку на противоположном выходе, предварительно разместив внутри корпуса пружину и шарик. Длина пружины должна обеспечить плотное прилегание шарика к торцу входного патрубка, при необходимости – растянуть пружину.
• регулировка усилия сжатия пружины производится заворачиванием (откручиванием) заглушки.

Рис.2 Устройство обратного клапана

Очевидно, что технология изготовления обратного клапана не содержит в себе сколько-нибудь сложных операций и вполне доступна, чтобы сделать обратный клапан самостоятельно. Недостатком конструкции являются большие габаритные размеры, поскольку на заборный патрубок нужно еще установить фильтр. Таким образом, размещение его в скважине ограничено ее размерами – внутренним диаметром обсадной трубы.

Ремонт вакуумного насоса

В работе вакуумного насоса своими руками, как и любого другого механизма, могут иметь место всевозможные сбои.

От этого не застрахованы даже водокольцевые установки, считающиеся наиболее надежными.

Если имеющийся у вас насос стал работать с меньшей производительностью или вообще не включается, это может быть вызвано одной из нескольких причин.

Электродвигатель неисправен или неправильно подключен

Одна из распространенных ошибок – нарушение схемы подключения. Но прежде всего нужно проверить, подается ли питание, ведь сетевой провод может быть сломан или перебит. Наличие электричества проверяем похожим на отвертку пробником-индикатором.

Если пробник светится и провода подсоединены верно, насос нужно отключить от сети, после чего его двигатель отсоединяется от нагнетательного механизма. Снова подаем питание. Если мотор начал вращаться, значит причину аварии нужно искать дальше. Если нет – двигатель неисправен и его нужно нести в мастерскую.

Падение производительности или отказ вакуумного насоса может быть обусловлен низким качеством электроснабжения. Особую чувствительность в этом отношении проявляет импортная техника. Если подобные проблемы имеют место, подключайте насос через стабилизатор.

Нарушилась соосность между приводом и валом нагнетательного механизма

В большинстве случаев перекос устраняется путем установки прокладок под двигатель или нагнетательный механизм.

Иногда даже после восстановления соосности насос не работает.

Осмотрите муфту, возможно, она смещена или деформирована.

Деталь нужно установить на место или заменить на новую.

Заклинило рабочий элемент в нагнетательном механизме

Как правило, эта проблема бывает вызвана присутствием загрязнений в откачиваемой среде. Чтобы устранить неисправность насос нужно разобрать и тщательно почистить.

Вышел из строя подшипник в одном из опорных узлов

Такое явление, как правило, сопровождается необычно громким шумом или сильной вибрацией. Отслуживший свое подшипник следует заменить.

На рабочих элементах появилась накипь, которая мешает насосу нормально работать

Данная проблема характерна для водокольцевых насосов, которые в качестве рабочей (сервисной) среды используют воду. Чтобы реанимировать агрегат, солевые отложения следует удалить посредством одного из специальных составов («Антинакипин», ВД-40 и др.).

Насос работал в режиме перегрева, вследствие чего некоторые из его деталей быстро износились

Этой болезни подвержены безмасляные роторно-пластинчатые агрегаты. Применение даже самых современных антифрикционных материалов, например, тефлона, не способно компенсировать в полной мере отсутствие смазки, так что при работе таких устройств за температурным режимом нужно следить очень внимательно.

Если же перегрев все же имел место, вышедшие из строя детали подлежат замене.

Утечка рабочей среды или ее избыток

Снижение производительности водокольцевого насоса может быть вызвано падением давления сервисной жидкости, обусловленным ее утечкой. В этом случае необходимо заменить уплотнитель в отверстии (в месте прохождения вала).

Выбирая вакуумный насос водно-кольцевого типа, отдавайте предпочтение моделям с торцевым уплотнителем, а не сальниковой набивкой, которая считается устаревшей.

Если же состояние уплотнителя пока является удовлетворительным, значит утечка происходит через фланцевые присоединения – необходимо заменить имеющиеся там прокладки.

Также слишком интенсивный расход рабочей жидкости может быть связан с чрезмерным износом деталей.

Обычно это означает, что насос уже отслужил положенный срок и его пора менять. Но не стоит с этим торопиться, ведь агрегат может быть еще ремонтопригодным.

В этом случае необходимо будет заменить только наиболее изношенные детали.

Высокое давление сервисной среды, обусловленное ее избытком или перегревом, также отрицательно сказывается на производительности прибора. Если вернуть ее параметры к оптимальным значениям, насос заработает с прежней силой. Если температура в норме, значит нужно уменьшить подачу воды или устранить противодействие со стороны напорного трубопровода – там может быть не полностью открыт вентиль либо имеются чрезвычайно высокие потери на трение.

В условиях загородной жизни насос является необходимым и востребованным оборудованием. На сегодняшний день типов помп существует множество и каждая из них выполняет свои функции. Принцип работы вихревого насоса разберем в следующей статье. А также проведем сравнительную характеристику с центробежным насосом.

О том, как подключить гидроаккумулятор в системе автономного и централизованного водоснабжения, читайте в этом материале.

Тип подключения

Запорное устройство может монтироваться одним из следующих способов:

1. При фланцевом типе подключения клапан присоединяется к участку трубопровода между дисками двух фланцев труб с использованием крепежных элементов и уплотнительного кольца. Преимуществом такого способа является легкость и простота разборки на тот случай, если нужно будет заменить детали или устранить поломку.
2. При муфтовом типе подключения арматура присоединяется к трубе при помощи резьбы с мелким шагом, находящийся на внутренней стороне патрубка. Наружная сторона имеет форму шестигранника, чтобы можно было воспользоваться ключом. Плюсом данного типа подключения является отсутствие необходимости в использовании дополнительных крепежных элементов, среди минусов можно отметить трудоемкость процесса наворачивания патрубка на трубопровод.
3. При межфланцевом типе подключения арматура зажимается между фланцами на концах участков труб. Такое соединение имеет высокие показатели герметичности.
4. При сварном соединении патрубки арматуры монтируются в систему при помощи сварки. Такой способ применяется в тех случаях, когда в качестве рабочей среды выступают ядовитые газы или жидкости, так как сварное подключение обеспечивает полную герметичность системы.

Общие правила установки фанового клапана

Перед монтажом в первую очередь необходимо проверить клапан на герметичность. Самый простой способ это сделать — наполнить его водой с той стороны, с которой воздух не должен поступать вовнутрь корпуса и проверить эту часть на отсутствии протечек.

Аэратор устанавливается исключительно в вертикальном положении. При горизонтальном размещении или установке под наклоном производитель не гарантирует его правильной работы. Чтобы добиться нужного расположения при монтаже клапана можно использовать тройники и колена, которые помогут установить его вертикально. Хоть устройство и не требует регулярного технического осмотра, все же нужно обеспечить к нему доступ для проведения очистки в случае необходимости.

Для правильного размещения клапана выбирают вертикально направленную трубу, или устанавливают его на горизонтальном участке с помощью различных переходников. Существуют также модели с соединениями, рассчитанными на установку на горизонтальных участках трубопровода

При монтаже необходимо обеспечить свободное поступление воздуха к аэратору, так как вода при сливе способна увлекать за собой воздух, объем которого в 25 раз превышает количество самой сточной жидкости

Особенно важно учитывать эту особенность при скрытом монтаже аэратора для канализационной системы

Подключают фановый клапан, удаляя его от точки слива по горизонтали или отводя вверх над стояком. Для разных вариантов подключения используют тройники, повороты, переходники, редукционные вставки

Устанавливается выше уровня подсоединения самой крайней точки слива (в наиболее удаленном от стояка месте). Чтобы исключить возможность попадания на уплотнительную мембрану — основной рабочий элемент — брызг и грязи, аэратор устанавливают выше 300 мм от места соединения со стояком.

Проводя монтаж аэрационного клапана, придерживаются определенных правил. Полностью заменить фановый стояк он может лишь в случае небольшого расхода воды (+)

Устройство монтируют в местах, доступных для поступления воздуха. Это может быть чердак, технический этаж или санузел в верхнем этаже дома. Все помещения должны проветриваться или быть оборудованы вытяжками.

Диапазон рабочих температур разных моделей устройств может колебаться от –50°C до +95°C. При монтаже аэратора в неотапливаемой части дома канализационный стояк (трубу) утепляют. Корпус клапана можно не защищать от отрицательных температур, так как между его крышкой и корпусом есть воздушная полость, которая может служить в качестве утеплителя.

Как изготовить обратный клапан для вентиляционных систем

Вопрос о том, как сделать обратный клапан для оснащения вентиляционной системы, является не менее актуальным, чем изготовление подобного устройства для водопровода или канализации. Установив обратный клапан в вентиляционной системе, вы надежно защитите свое жилище от загрязненного и холодного воздуха, поступающего в такую систему извне.

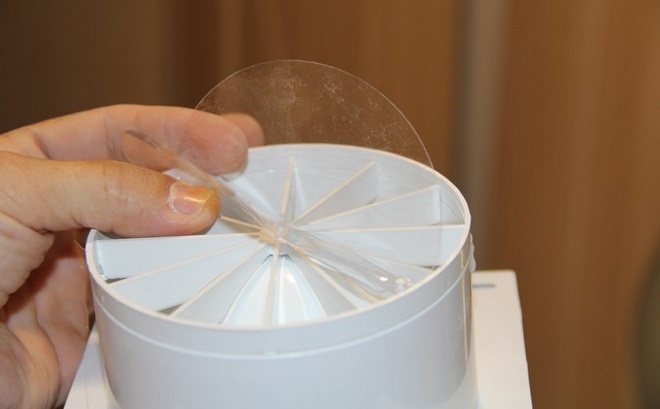

Простейший вентиляционный обратный клапан – кусок размещенного на решетке гибкого материала, но такая конструкция не будет работать при естественной вытяжке

Следует отметить, что обратный клапан предложенной конструкции, если сравнивать его с серийными моделями, обладает не меньшей эффективностью и способен успешно прослужить вам два-три года.

Более продвинутая конструкция состоит из двух подвижных створок, закрепленных по бокам вентиляционной решетки

Итак, изготовление самодельного обратного клапана для оснащения вентиляционной системы выполняется в следующей последовательности.

1. В первую очередь необходимо изготовить основной элемент обратного клапана – пластину, на которой будут фиксироваться створки. Для создания такой пластины, которая выпиливается строго по форме и размерам вентиляционного канала, можно использовать листовой текстолит или другой прочный пластик толщиной 3–5 мм.
2. По краям выпиленной пластины необходимо просверлить отверстия, при помощи которых она будет соединяться с вентилятором и фиксироваться в вытяжном канале. Кроме того, отверстия надо просверлить и в центральной части пластины. Это нужно для того, чтобы через нее мог свободно проходить воздух. От того, насколько много отверстий вы просверлите в такой пластине, будет зависеть пропускная способность вашей вентиляционной системы.
3. Пластину, используя герметик и уплотнительную прокладку, следует зафиксировать в вытяжной трубе. Под места, где пластина будет фиксироваться при помощи винтов, также необходимо подложить резиновые прокладки. Так вы снизите уровень шума и вибрации в своей вентиляционной системе.
4. По форме и размерам пластины вырезается кусок плотной пленки, толщина которой должна быть не меньше 0,1 мм. Из пленки, которая приклеивается к пластине по ее краю, в дальнейшем будут сформированы створки самодельного обратного клапана.
5. Вытяжную трубу, в которой уже установлена пластина с наклеенной на нее пленкой, необходимо установить в вентиляционный канал, используя для этих целей дюбели или саморезы. После установки в вентиляционный канал обратного клапана надо надежно загерметизировать зазоры между стенками канала и вытяжной трубы.

Заключительным этапом монтажа самодельного обратного клапана в вентиляционной системе является разрезание пленки, наклеенной на пластину, на две одинаковые половины. Выполняя такую процедуру, для которой лучше всего использовать острый монтажный нож, необходимо следить за тем, чтобы срез получился безупречно ровным.

Принцип, по которому работает обратный клапан предложенной выше конструкции, достаточно прост и заключается в следующем.

• Потоку воздуха, который проходит через такой клапан в направлении из помещения, ничто не мешает: створки раскрываются и свободно пропускают его.
• При возникновении в вентиляционной системе обратной тяги створки обратного клапана надежно закрываются, не давая воздуху извне проникнуть в помещение.

Источник

Насос из холодильника своими руками

Если бытового компрессора под рукой не оказалось, можно использовать нагнетатель от любой поломанной холодильной установки или кондиционера. Этот вакуумный насос изготавливается в несколько приемов:

С помощью ножовки обрежьте медные трубки, которыми компрессор соединяется с конденсатором и испарителем.
Запомните, а лучше сфотографируйте схему подключения компрессора к электросети и реле
Важно уделить этому особое внимание, так как при неправильном присоединении проводов компрессор не только окажется неработоспособным, но и может выйти из строя.
Надеваем на медный обрезок со стороны всоса дюритовый шланг, подсоединяем его к вакуумируемой емкости и включаем компрессор в сеть.. Такой насос, конечно, не сможет обеспечить столь низкого остаточного давления, как установка, собранная на базе бытового компрессора, но для большинства бытовых задач он вполне сгодится.. Такой насос, конечно, не сможет обеспечить столь низкого остаточного давления, как установка, собранная на базе бытового компрессора, но для большинства бытовых задач он вполне сгодится.

Такой насос, конечно, не сможет обеспечить столь низкого остаточного давления, как установка, собранная на базе бытового компрессора, но для большинства бытовых задач он вполне сгодится.

Назначение и сферы применения

Ключевым предназначением обратного клапана является защита насоса от поломки. При неработающем насосе вода может снова вернуться в скважину, раскрутив при этом крыльчатку насоса в обратном направлении, что способствует износу и поломке насоса. А при установленном запорном оборудовании вода не может обратно оттечь в колодец, так как тарелка клапана закрывается под действием пружины.

Клапан рекомендуется устанавливать в следующих местах:

1. Перед водонагревателем. Нагретая в бойлере вода имеет высокое давление и может снова вернуться в трубопровод. Однако установленный перед ним клапан предотвращает это.
2. На приборах учета. Постоянные скачки давления текущей жидкости могут вывести измерительные приборы из строя. Установленный на счетчике клапан поможет защитить его от поломок. Также это устройство предотвращает вращение крыльчатки счетчика в обратном направлении.
3. После погружного насоса. Автономные водопроводные системы предусматривают установку погружного насоса в скважине. Клапан, установленный после насосного оборудования, предотвращает отток жидкости из системы обратно в скважину, если по каким-то причинам работа насоса остановилась.

Установка перед водонагревателем Установка клапана на приборах учета Установка после погружного насоса

Видео описание

В следующем видео описывают особенности установки клапана для стиральной машины:

Если стояк установлен в закрытом коробе и труднодоступен, нужно обеспечить доступ воздуха. Для этого выполняют небольшую вентиляцию, в зависимости от размера сетки. Корпус надёжно монтируется в стену, крепёж ровняют таким образом, чтобы его наружная сторона была заподлицо со стеной. Декоративная решётка, при её наличии, является единственным видимым элементом конструкции, крепится она с помощью болтов или саморезов. Производят решётку, из эстетических соображений, в разных цветовых вариантах.

Конструкция и условия эксплуатации устройства

Корпус фанового клапана для обустройства канализации изготавливается из пропилена. Внутренний механизм может быть оснащен резиновой мембраной или штоком, которые пропускают воздух внутрь системы, не выпуская его обратно в помещения. Штоковый клапан считается более надежным, так как его рабочая часть изнашивается медленнее.

При выборе клапана обращают внимание на следующие характеристики:

• для открытого или закрытого монтажа;
• необходимый диаметр присоединительного выхода;
• с обычной или двойной теплоизоляционной стенкой стояка;
• какой используется механизм запирания — мембранный или штоковый;
• для вертикального или горизонтального (с Т-образным соединением) подключения.

К вакуумным клапанам для канализации предъявляются жесткие требования, каждый из них испытывается на герметичность и надежность — во время эксплуатации они могут без потери рабочих качеств выдержать более 800 тыс. циклов срабатывания.

Изготовление и установка обратного клапана своими руками

Хотя на рынке и предлагается большой выбор разновидностей устройств для решения тех или иных задач, некоторые люди решают самостоятельно изготовить клапан. Для этого нужно будет приобрести отдельные элементы будущего изделия и средства крепления.

Необходимые инструменты и материалы

Чтобы самостоятельно смастерить запорную арматуру шарового типа для воды, необходимо заранее приготовить необходимые материалы:

1. Тройник с внутренней резьбой.
2. Для седла затвора нужно взять муфту с наружной резьбой.
3. Пружина из нержавеющей стали. Она должна входить в отверстие свободно.
4. Пробка. Она будет служить заглушкой для всего устройства и опорой для пружины.
5. Шарик стальной, диаметр которого чуть меньше номинального диаметра тройника.
6. ФУМ-лента.

Ход работ

Когда все материалы готовы, можно приступать к процессу сборки изделия. Для этого можно воспользоваться нижеприведенной инструкцией:

1. Первым делом в тройник закручивают муфту, которая будет служить седлом для затворного элемента. Вкручивать необходимо до тех пор, пока муфта не перекроет боковое отверстие тройника примерно на 2 мм. Это нужно для того, чтобы шарик не выскакивал в боковой проход.
2. Через противоположное отверстие сначала вставляют шарик, а затем пружину.
3. Проводят заглушку отверстия, через которое вставляли пружину. Делают это при помощи резьбовой пробки с использованием уплотнительной ленты.
4. Такое самодельное устройство будет пропускать воду в боковое отверстие за счет того, что прямой поток будет давить на шарик и на пружину, а при отсутствии потока шарик закупоривает проход, вернувшись в изначальное положение под действием пружины.

При самостоятельном изготовлении устройства рекомендуется правильно отрегулировать пружину. Она не должна отклоняться в момент, когда давление в системе низкое, и не быть слишком тугой, чтобы не препятствовать нормальному току жидкости.

Правила монтажа и эксплуатации прибора

Есть ряд правил и рекомендаций, которых необходимо придерживаться при проведении монтажных работ:

1. При помощью задвижки отключить подачу воды полностью или только на участке проведения монтажных работ.
2. Устройства, в которых рабочий элемент приходит в закрытое положение благодаря силе тяжести, следует монтировать в горизонтальном положении. На вертикальных магистралях такие устройства будут работать только в том случае, если вода движется по трубопроводу снизу вверх. Все остальные виды затворов можно закреплять как на горизонтальных, так и на вертикальных трубах.
3. Стрелка на корпусе прибора должна совпадать с направлением движения воды.
4. Перед устройством рекомендуется установить сетчатый фильтр, который будет задерживать мусор, присутствующий в жидкости.
5. Чтобы в будущем можно было диагностировать состояние прибора, на выходе из устройства можно закрепить манометр.
6. Не рекомендуется разрушать лакокрасочное покрытие на корпусе прибора, так как оно выполняет защитную функцию.

Схема подключения

В системах отопления и водоснабжения выбор места установки затвора определяется теми участками, где требуется поток воды или теплоносителя только в одном направлении, а гидравлические особенности системы могут привести к току жидкости в обратном. Эти запорные арматуры следует монтировать в соответствии со всеми требованиями нормативных документов. Существуют следующие схемы подключения:

1. Если в системе находятся несколько насосов, установленных паралельно друг другу, то клапан следует монтировать на присоединительном патрубке каждого насоса. Делается это для того, чтобы вода не оттекала в обратном направлении через вышедший из строя насос.
2. Если в систему установлены датчики расхода тепла или счетчики потребления воды, то на их патрубках следует установить клапан. Отсутствие затвора может привести к тому, что вода будет течь в обратном направлении через приборы учета, что приведет к неправильной работе этих приборов и некорректным показателям.
3. В отопительных системах с общим центром теплоснабжения прибор необходимо установить в узлах смешения на перемычке. Если этого не сделать, то теплоноситель может перейти из подающей трубы в обратную, минуя систему отопления.
4. В отопительной системе клапан устанавливают на участке, по которому теплоноситель поступает из нагревательного прибора в прибор отопления, если есть вероятность падения давления в этом участке. Это поможет предотвратить обратный отток воды из трубопровода при падении давления в наружной сети. В этом случае на обратном участке необходимо установить редуктор давления, работающий по принципу «до себя».

Схема подключения.

Советы специалистов

Чтобы избежать ошибок при монтаже и дальнейших неприятностей, рекомендуется ознакомиться с советами специалистов:

Следует обратить внимание на стрелку, указанную на корпусе клапана. Направление этой стрелки должно совпадать с направлением тока жидкости в трубопроводе.
Устройство необходимо устанавливать в таких местах, куда есть легкий доступ

Это делается для того, чтобы в будущем можно было проводить технические осмотры изделия или ремонтные работы.
Прежде чем приступить к монтажу, необходимо проверить устройство на герметичность.
Стальные и латунные приборы отличаются продолжительным сроком службы, так как они проявляют высокую стойкость к высоким давлениям и коррозии. Поэтому для водопроводных труб рекомендуется приобретать устройства из этих материалов.
Если в доме используется отопление автономного типа, то клапан следует установить в обратном трубопроводе на выходе из отопительного прибора.
Клапан следует монтировать после приборов учета, чтобы обратный поток воды не искажал их показания.
Если пластиковое устройство предусмотрено для монтажа в систему из чугунных труб, то необходимо поставить переходник из чугуна в пластик.

Клапан, грамотно установленный в систему водоснабжения или отопления, поможет избежать многих неприятностей. Чтобы она функционировала долго и корректно, необходимо следовать советам специалистов и соблюдать правила монтажа, указанные в инструкции.

Монтаж своими руками пошагово

Рассматривая, как правильно установить канализационный элемент, стоит упомянуть о соответствии диаметров. Если сечение трубопровода не совпадает с размером клапана, используют переходники. Пластиковое изделие можно установить на чугунную трубу. Чтобы обеспечить герметичность соединения применяют переходник с резиновым уплотнителем.

Начинают монтаж фанового клапана для канализации с выбора места

Здесь важно вспомнить правила, где упоминается проветриваемое помещение и самая высокая точка канализационной системы. Температура воздуха там, где стоит фановый элемент, не должна опускаться ниже 0°С

В квартире лучшим местом служит санузел. В частном доме разумно вывести стояк на чердак, а сверху установить клапан. Можно сделать скрытую установку. Для аэрационного элемента предусматривают сборную вентиляционную шахту и окошко для обслуживания, закрытое декоративной решеткой.

Монтажные работы на действующей канализации начинают с отключения водоснабжения. В месте установки разрезают канализационную трубу. Края зачищают от заусениц и в месте разреза вставляют тройник. Центральное отверстие фасонного изделия является гнездом для аэратора, куда его просто надо погрузить. Соединение элементов происходит с помощью резиновых манжет. Кольца обеспечивают надежную герметизацию стыка.

На новой канализации заранее предусматривают фасонные вставки. Если это стояк на чердаке, то фановый элемент просто вставляют в раструб трубы.

По окончании работ возобновляют водоснабжение. Герметизация стыков проверяется сливом большого количества воды в канализацию.

Применение и принцип работы обратных клапанов

В трубопроводных системах обратный поток может возникать совершенно по различным причинам. Если это произошло в жидкой среде, то, скорее всего, эта причина – отключение насоса. Если речь о вентиляции, то, определённо, это плохая установка вытяжной трубы или количество поступающего воздуха слишком мало.

Какой бы причина не была, не желательно, чтобы это происходило вообще, потому как это приводит к плохой работе деталей системы или, в конце концов, выходе их из строя.

Для того чтобы не допустить появления обратного потока в системе труб, на неё ставят обратные клапаны. Ну а они, конечно же, отличаются размерами, внешним видом и заводским исполнением.

Как изготовить обратный клапан своими руками

Бывают ситуации, когда обратник воздушного компрессора вышел из строя, а купить новую деталь по каким-либо причинам нет возможности. В таком случае деталь можно изготовить своими руками.

В интернете можно найти довольно сложные способы изготовления данного узла с использованием токарного и фрезерного станков и другого оборудования. Но все же есть способ изготовить простой самодельный клапан из подручных средств. Чертеж данного узла приведен ниже.

Для изготовления обратника потребуется металлическая труба или тройник, пружина, муфта, металлическая пробка с резьбой и шарик.

Совет! В идеале, подойдет шарик от старой компьютерной мышки. Он имеет резиновое покрытие, которое обеспечит более герметичное прилегание к впускному отверстию.

Воздушный обратный клапан изготавливается следующим образом.

1. Возьмите отрезок металлической трубки необходимого размера и нарежьте на обеих ее сторонах внутреннюю резьбу.
2. В боковой части трубки просверлите отверстие и приварите отвод (с резьбой). К нему будет подсоединяться ресивер. Также можно попробовать найти подходящий тройник. В таком случае приваривать отвод не придется.
3. Вкрутите в одну часть трубки (тройника) муфту, как показано на чертеже.
4. Вложите в корпус шарик и прижмите его пружиной. Пружина должна прижимать шарик с достаточным усилием и не быть слишком прослабленной.
5. Прижав пружину, закрутите металлическую пробку. На данном этапе изготовление обратника заканчивается.

Совет! Чтобы шарик при работе компрессора не вылетел через боковой отвод, в нем также можно нарезать резьбу и вкрутить ограничитель с отверстием.

После того, как данный узел будет готов, входной его патрубок подсоединяется к цилиндру агрегата, а второй – к ресиверу.

Устройство и функции

Клапан коррекции давления (еще это устройство можно называть аэратором) нужен, чтобы сравнять давление в стояках канализационной системы. После сброса нескольких десятков литров сточных вод просвет стояка полностью закрывается. В результате сброса появляется разряжение воздуха. Пониженное давление втягивает воду в изгибе сифона раковины внутрь трубы, и газы из канализации выходят в жилище.

Прорыв воздуха из фановой трубы в жилище чреват не только дурными запахами. Он может быть опасен, так как в канализационных газах могут присутствовать болезнетворные микроорганизмы и споры грибков.

Конечно, восстановить водяной затвор несложно. Достаточно просто открыть воду, и накопившаяся в колене жидкость снова отсечет канализационные газы в трубах. Но следующий большой сброс (например, слив бачка унитаза или выпуск использованной воды из ванны) опять уничтожит водяные затворы.

Читайте цикл статей по канализации: Устраняем запах из канализацииНасос для откачки канализацииУтепление труб канализацииЗвукоизоляция труб канализации

В предлагаемом видео наглядно рассмотрено функционирование системы канализации в целом и гидрозатворов в частности:

https://

Чтобы предотвратить скачки давления, в высотных домах создаются фановые трубы, стояки которых выводятся на крышу. Воздух втягивается в фановую трубу, давление выравнивается и уже не высасывает водяной затвор. Однако в ряде случаев это решение может быть неэффективным:

• Засорение фанового стояка может сделать порции поступающего воздуха недостаточными для полноценного регулирования давления.
• В индивидуальном доме сооружать фановую трубу может оказаться нецелесообразно экономически.

Дл таких моментов и придумали аэратор. Его мембрана надежно блокирует трубу в обычном режиме, не позволяя канализационному газу поступить в комнату. Но если давление падает, агрегат засасывает воздух из комнаты, и давление восстанавливается. Восстановившееся давление опять запирает аэратор.
