Как сделать зеркало с подсветкой своими руками

Как выполняется монтаж

За исключением необходимости использовать влагозащищенные устройства, установка такой розетки в ванной комнате ничем не отличается от стандартной процедуры монтажа. Если будет применяться закрытая электропроводка, то надо заранее рассчитать в каком месте и как сделать розетки. В этих точках сверлятся отверстия для подрозетников и к ним в стене прорезаются штробы, куда будет укладываться проводка.

Так как ванная комната всегда облицовывается кафелем, то провода укладываются в полученное отверстие и место его расположения тщательно вымеряется. Когда кафель будет уложен, то в нем высверливается дырка из которой извлекается провод и на это место устанавливается розетка.

Если отделочные работы уже закончены, но надо добавить еще одну розетку в ванной, то используется открытый тип электропроводки, которая укладывается в пластиковой гофротрубе или кабель-канале. Сами розетки прикручиваются дюбелями, для закрепления которых в плитке предварительно сверлятся отверстия.

Как самому установить зеркало с встроенной подсветкой

Установить зеркало с подсветкой в ванную комнату и подключить все самостоятельно – дело несложное для того, кто разбирается в электропроводке и умеет пользоваться дрелью. Для тех, кто такими вещами не занимался, лучше пригласить специалиста. При неправильном подключении в лучшем случае будет испорчена только подсветка. Худший вариант – могут возникнуть проблемы с проводкой.

Если вы никогда самостоятельно не устанавливали зеркало с подсветкой, то целесообразно будет воспользоваться услугами специалистов.

Для монтажа понадобятся следующие инструменты:

• съемщик изоляции;
• отвертка-индикатор;
• кусачки;
• электродрель;
• дюбеля и саморезы или шурупы;
• шуруповерт;
• строительный уровень, линейка и карандаш.

Не забудьте, что розетка должна размещаться не слишком далеко от места установки зеркал.

Сам процесс установки и подключения осуществляется в следующей последовательности:

1. Первым делом нужно определиться с местоположением.
2. Используя строительный уровень провести на стене ровную горизонтальную линию, на которой отметить места отверстий для креплений (делается это с той целью, чтобы зеркало на стене разместить идеально ровно).
3. Сверлятся отверстия для креплений. В просверленные отверстия забиваются дюбеля и в них вкручиваются саморезы, которые будут удерживать крепления.
4. Навешивается зеркало и подгоняется ровность при необходимости.
5. Подключение проводов подсветки к электросети и заземлению.
6. Завершающий этап – контрольная проверка работы.
7. Если в комплект входят полочки их монтируют в самом конце.

Чем дешевле зеркало, тем его проще будет установить.

Сенсорная кнопка и световые полоски

Первое, что вам потребуется – это конечно же само зеркало. Размеры и форма у каждого будут индивидуальные.

Если есть
возможность закажите зеркало с фацетом.

Помимо красоты и игры света по бокам этот скошенный край добавит безопасности.

В нижней части зеркала нужно будет сделать визуализацию кнопочки.

Для этого
потребуется снять амальгаму или отражающий слой с обратной стороны.

Ошибка №1
Без ее удаления сенсорная кнопка работать не будет.

Даже если вы
точно знаете где она расположена и будете тыкать пальцем именно в эту область.

Подходящую
форму кнопки выбирайте самостоятельно – квадратик или кружочек.

Каким
образом ее сделать на изначально сплошном зеркальном основании? Есть три
способа.

Ошибка №2
Самый простой и дешевый – осторожно высверлить защитное напыление с задней стороны алмазной коронкой или сточить алмазной фрезой для дремеля.

Метод хоть и
рабочий, но по итогу получается “колхоз”.

Самый
сложный способ – пескоструй. Данную услугу обычно оказывают те, кто
профессионально занимается зеркалами (нарезка, обработка, сверление отверстий).

А как снять
амальгаму в домашних условиях, не прибегая к посторонней помощи? Поможет в этом
деле химия.

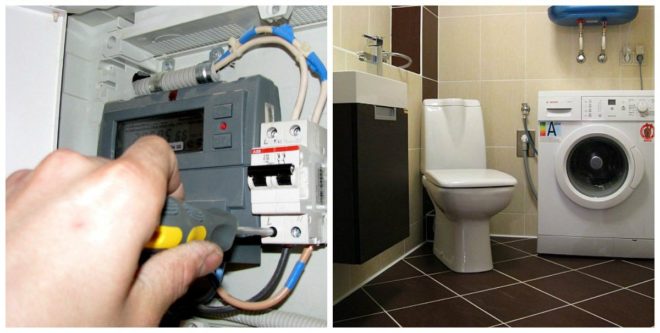

Требования к электропроводке и количество розеток

Самые мощные электроприборы, для которых проводится установка силовой розетки в ванной комнате – это бойлер, стиральная машина и фен. Они потребляют порядка 1,5-3 киловатт каждое, в зависимости от модели. Дополнительно здесь могут использоваться такие устройства как плойка, электробритва и подобные, которые не отличаются высокой мощностью, но нуждаются в отдельном подключении.

Если бойлер не подключен к сети напрямую (некоторые из них можно запитать только так), то для него и стиральной машинки в любом случае нужны отдельные розетки – лучше всего, если провода к ним будут проложены к каждой отдельно от вводного щитка (тем более, что распределительные коробки в помещениях с повышенной влажностью ставить нельзя). Также розетка нужна недалеко от умывальника – вряд ли в нее будет включаться сразу несколько устройств, но лучше если она будет двойная.

Как итог – на количество розеток ограничений никакими правилами и нормами не налагается – оно подбирается в зависимости от того, сколько планируется включать приборов.

Сечение проводов, что будут прокладываться в ванной, берется из расчета 2,5 мм² для розеток и 1,5 мм² для освещения – этого должно быть достаточно при указанной выше мощности устройств. В противном случае, сечение проводов надо подбирать индивидуально.

ПУЭ настоятельно рекомендуют выполнять прокладку проводки закрытым способом – внутри стены. Если по каким-то причинам нужно проложить провода по поверхности стены, то во-первых надо использовать кабель с соответствующим классом изоляции, а во-вторых – прокладывать его в полиэтиленовой гофротрубе. Металлическую использовать нельзя, так как при коротком замыкании она может привести к поражению человека электрическим током.

Удаление амальгамы на зеркале без пескоструя

Ищите в
магазинах специальный гель, например Satinglass или Zenfi ZF-10S. Это могут быть и другие марки.

Для начала создаете в фотошопе или просто вручную рисуете трафарет будущей кнопки. Чем проще рисунок, тем легче его будет вырезать лезвием.

Переносите
картинку на скотч и приклеиваете ее в нижней части зеркала с отступом не менее
5см. Скотч лучше взять цветной, чтобы хорошо было видно контуры.

Ошибка №3
На самом краю зеркала размещать кнопку нельзя.

Там будет располагаться рама-каркас из алюминиевого профиля. Промахнетесь на пару сантиметров и придется частично вырезать этот профиль.

Иначе он помешает встать кнопочке на свое место. Кнопка не такая уж и маленькая!

Пространство вокруг кнопки также обклеиваете защитным скотчем. Открытыми должны остаться только ее контуры.

После всех подготовительных работ ПЛАСТИКОВОЙ лопаткой растираете по этому месту гель и выжидаете определенное время согласно инструкции (обычно от 15 до 30 минут).

Ошибка №4
Не размазывайте ничего железным шпателем, иначе оставите на стекле царапины.

Пластиковую
лопатку можно взять из набора детского пластилина.

Ошибка №5
Нельзя работать с химией без защитных резиновых перчаток и очков.

Данный гель – очень агрессивный материал. Через 20-30 минут амальгама легко удаляется вместе с гелем той же самой лопаткой.

В итоге у вас получится идеально прозрачный контур сенсорной кнопки, хорошо различимый с зеркальной стороны.

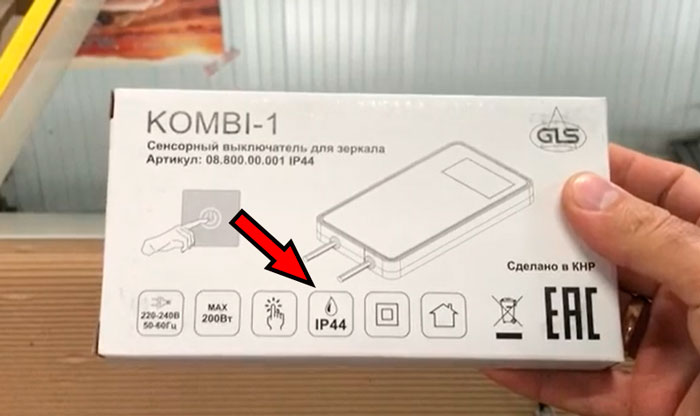

Сенсорный
выключатель, который будет прятаться за этой кнопочкой, имеет световое табло. В
выключенном состоянии оно горит красным светом, во включенном – синим.

Очень часто такой химией вытравливают не только кнопку, но и обрамление рамки – световые полосы.

Многие мастера предпочитают делать не “парящее зеркало”, а зеркало, которое будет светить, что называется “с лица”.

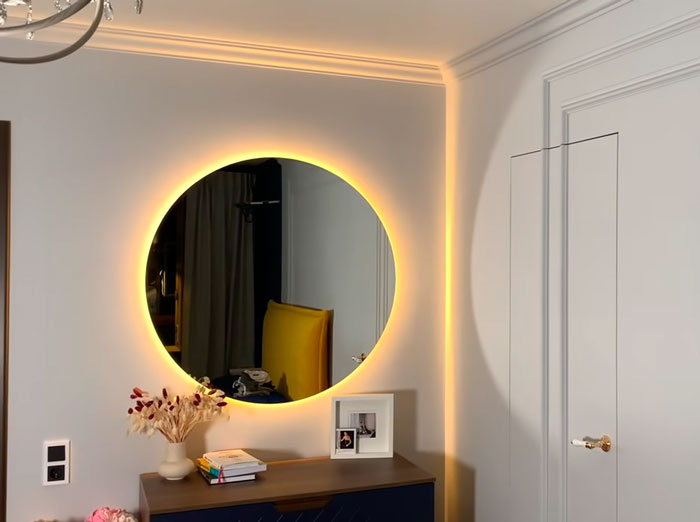

Парящее зеркало
Подсветка с лица

Для этого по периметру снимают ровные полоски амальгамы, после чего делают их полупрозрачно матовыми при помощи витражной краски или специальной пасты.

По итогу
светодиодная лента светит не с задней стороны зеркала, распространяя свет по
бокам, создавая как бы эффект парения, а исходит непосредственно из него. Как
раз из этих полупрозрачных полосок.

Вот здесь подробно показан весь процесс вытравливания зеркального слоя с последующим матированием этих полосок.

Распространенные ошибки

При установке зеркала с подсветкой часто допускаются ошибки, самые распространенные из них такие:

1. При подключении в сеть используется скрутка или соединяются алюминий и медь без использования колодки.
2. Выбирается блок питания по мощности оборудования. Следует использовать варианты с запасом по мощности не меньше 30%.
3. Используется розетка, не предназначенная к установке в условиях повышенной влажности.
4. Не соблюдается схема подключения и не подсоединяется провод заземления.

При использовании блока питания надо размещать его так, чтобы защитить от попадания влаги, но при этом обеспечить нормальное охлаждение.

Видео-пример установки и демонстрации функций LED зеркал Cersanit.

Подключить зеркало с подсветкой несложно, если разобраться с типами конструкций и изучить особенности подключения разных вариантов. При работе следует соблюдать технику безопасности и соединять провода по схеме, которая идет в комплекте.

ПУЭ предупреждают: электричество опасно для здоровья!

Розетка для ванной выбирается не по критериям «нравится — не нравится» или «цвет прекрасно гармонирует с настенной плиткой». Ванная комната относится к помещениям с повышенной влажностью, поэтому требования к находящимся в ней электроустановочным изделиям предъявляются достаточно жесткие. Определяются они ПУЭ, этой «Библией» (а нередко и «Камасутрой») всех профессиональных и не очень электриков отечественного производства. В данном случае это именно «Библия», поскольку неправильно подобранная и неверно установленная во влажном помещении розетка с рабочим напряжением — это электрический стул, который может сработать в любой момент.

Согласно последней редакции ПУЭ, розетки, устанавливаемые в помещениях с повышенной влажностью, должны отвечать следующим требованиям:

• Иметь заземляющий контакт;
• Иметь степень влагозащищенности по международной классификации IP не ниже 4 (правда, возможно исключение, о котором будет сказано дальше);
• Присоединяться к электросети через УЗО, дифференциальный автомат или разделительный трансформатор.

Хотя в ПУЭ это прямо и не указывается, но здравомыслие подсказывает: розетка в ванной должна быть встраиваемой в стену (для скрытой установки).

Схема подключения сенсорной кнопки и светодиодной ленты

Переходим к электрической части. Общая схема подключения с сенсорной кнопкой, указанной ниже, выглядит следующим образом.

Напряжение 220В с проложенного кабеля в стене, первым делом поступает вот на такой сенсорный выключатель (он также имеет свой блочок питания).

Подробнее

Далее провода идут на понижающий блок 220V/12V, а уже от него подключается светодиодная лента.

Если вы
забыли вывести кабель непосредственно за зеркалом, придется тянуть его до
ближайшей розетки и подключаться через вилку. Выглядит не очень красиво, но что
поделать.

Кстати, ценителям идеальной чистоты и любителям сенсорной кнопки следует знать, что после каждого нажатия в этом месте остаются некрасивые отпечатки пальцев.

И никуда от
них не деться. Придется рядом с зеркалом постоянно держать тряпочку и пускать
ее в ход после каждого включения-выключения света.

Другой вариант – вместо сенсора непосредственно на раме зеркала установить механическую кнопку.

Ну или поставить туда низковольтный бесконтактный датчик взмаха руки, который применяется для подсветки рабочей зоны на кухне.

Схема подключения подсветки уже немного поменяется.

При этом вам придется поломать голову, куда девать провода питания на датчик, дабы они не заслоняли свет и не мешали светодиодной ленте.

Главный плюс такого подключения — отсутствие необходимости удаления амальгамы для создания визуализации кнопки.

Минус — мощность такого датчика всего 40Вт. Это чуть больше 2,5м не самой яркой светодиодной ленты (SMD 5050/60 14,4Вт/м).

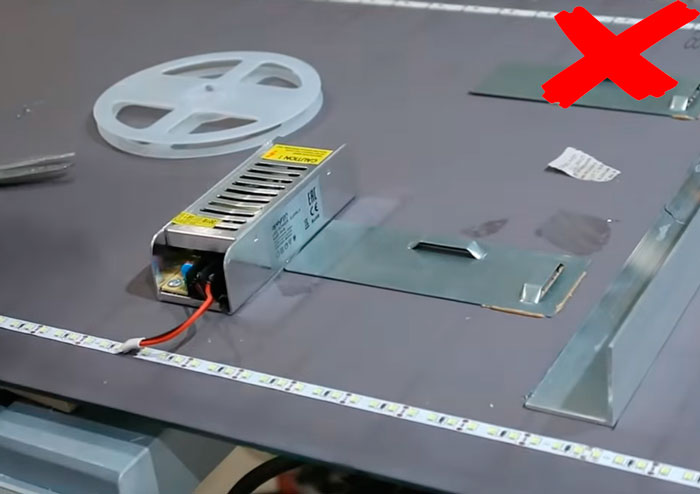

Все блоки и провода прячутся за зеркалом. Чтобы провода не болтались и не свисали, воспользуйтесь самоклеящимися площадками.

Блок питания
и кнопка также приклеиваются с обратной стороны.

Ошибка №17
Перед тем, как клеить сенсор на участок со снятой амальгамой, проверьте его работоспособность.

Сенсор не по всей своей поверхности хорошо реагирует на касания. Его датчик не всегда расположен по центру.

Вполне возможно, что придется немного «поиграться» и подвигать кнопку вверх-вниз, вправо-влево, дабы найти лучшее положение.

На что
клеить все эти устройства – на двухсторонний скотч или те же самые жидкие
гвозди? Вопрос не совсем однозначный.

Скотч со временем может отвалиться, т.к. блок питания в процессе работы будет активно нагреваться. Зачастую на запотевшем зеркале в ванной явно проступает след от него.

Однако любые блоки – это расходники. Увы, но они горят гораздо чаще светодиодных лент.

Через несколько лет блок по любому придется менять. Если вы его намертво приклеили на подложку, то отодрать корпус без нарушения амальгамы уже не получится.

Поэтому при перегорании старого блока и наличии свободного места, гораздо проще поставить рядом еще один, не демонтируя сгоревший.

Если у вас места недостаточно и зеркало маленькое, изначально сажайте на скотч.

Установка выключателя-цепочки в бра

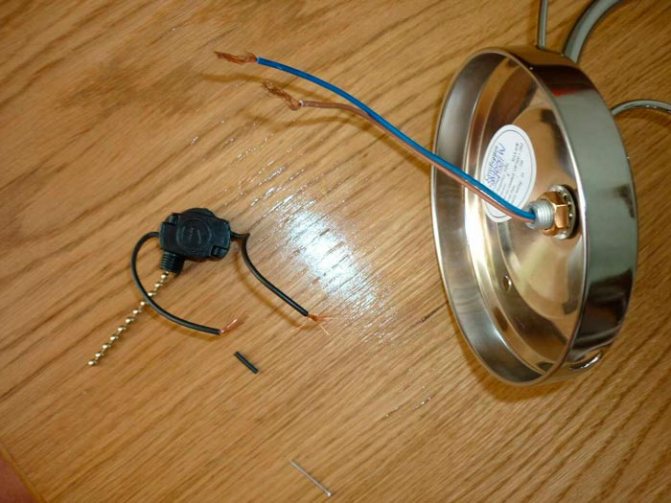

Итак, что мы имеем на начальном этапе работ? У нас есть настенное бра под одну лампочку (первый вариант), из корпуса которого выходят два провода.

Если у вас светильник двухрожковый, то проводов уже будет 4 штуки (свои ноль и фаза на каждый патрон). Чаще всего провода отличаются по цвету.

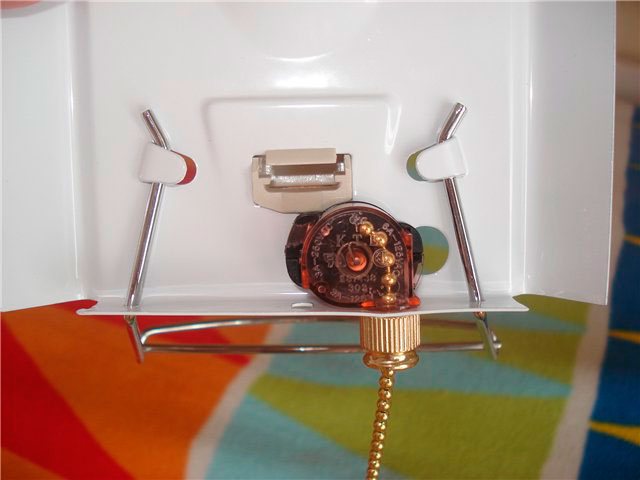

Сама цепочка устанавливается всегда снизу, а минивыключатель-кнопка встраивается в корпус с обратной стороны и как бы прячется между стеной и бра. Визуально ее никак не видно.

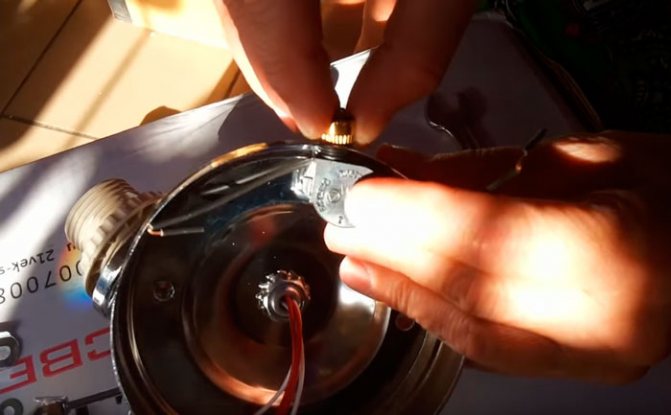

Для закрепления выключателя в корпусе придется рассверлить отверстие в ободке.

При этом не забудьте снять плафон, чтобы случайно не повредить светильник.

Отверстие лучше сверлить поэтапно, начиная со сверла малого диаметра, постепенно расширяя его размер. Если сделаете отверстие чуть больше необходимого, то стягивающее кольцо-гайка может просто проскочить сквозь него.

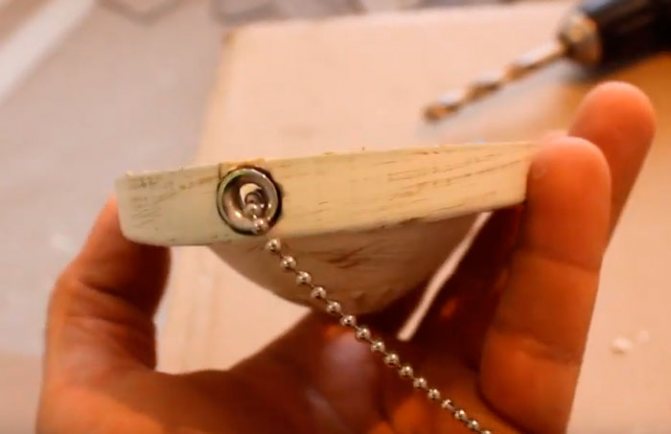

Далее в отверстие вставляется резьбовая часть выключателя и снаружи затягивается гайкой.

А что делать, если ободок бра оказался слишком узким и на нем не получается закрепить выключатель? В этом случае его придется вклеить чуть ближе середины бра, в более глубоком месте, дабы он не касался стены.

Для жесткой фиксации используйте клей жидкие гвозди (только не тот, что для потолочных плинтусов) или эпоксидку.

При этом обратите внимание, в ободке недостаточно просто просверлить отверстие и просунуть через него цепочку!

Дело в том, что внутренняя часть заводской стягивающей гайки выполнена в виде гладкого конуса, через который и бегает шнурок.

Это позволяет ему не цепляться за острые грани просверленного отверстия. Сделаете иначе, и цепочка у вас долго не проживет и быстро порвется.

Поэтому ободок придется просверлить максимально возможным сверлом и эту гайку-кольцо с конусом вклеить с внутренней стороны.

Как правильно установить розетку в ванной комнате

Чтоб правильно установить розетки в ванную комнату вам необходимо выполнить целый ряд мероприятий. Прежде всего определиться с местом расположения розетки, создать технические условия для ее подключения и наконец выполнить сам монтаж. И дабы не быть голословными давайте рассмотрим каждый из этих этапов отдельно.

Расположение розеток в ванной комнате

Прежде всего следует определиться с расположением розеток. Ведь волне логично, что располагать их в зоне возможного попадания воды нельзя.

И нормы ГОСТ Р 50571.11-96 предусматривают целых 4 зоны в ванной комнате, которые зависят от типа установленного душа или ванной.

Зоны в ванной комнате согласно ГОСТ Р 50571.11-96

Итак:

• Согласно п.7.1.47 ПУЭ розетка в ванной комнате должна быть установлена в зоне 3. Зоной три называется зона на расстоянии не менее 60 см от края ванной или поддона душевой кабинки. Если имеется сплошная стенка между ванной или душем и, то отчет ведется от нее.
• Отдельным вопросом является открытый душ, не имеющий поддона. В этом случае краем от которого мы ведем отчет, является воображаемая плоскость на расстоянии в 60 см. То есть инструкция позволяет разместить розетку не ближе чем в 120 см от вертикальной линии точки установления душа.
• Еще одним требованием которое предъявляется к розеткам и светильникам в ванной комнате является их расположение относительно двери. Согласно ГОСТ Р 50571.11-96 эти устройства должны располагаться не ближе чем в 60 см от двери.
• Нельзя размещать розетки над мойками, а также под ними. Вообще место размещения розетки должно быть выбрано таким образом, дабы было удобно ее обслуживать.
• Кроме того, учитывая, что ванная комната может быть затоплена нельзя размещать розетки в возможной зоне затопления. Поэтому обычно их располагают на высоте в 1 – 1,2 метра от уровня пола.

Технические условия для подключения электроприборов в ванной комнате

Определившись с местом расположения розетки, нельзя обходить вопрос и требований, предъявляемых к ее монтажу (см. Установка розеток и выключателей своими руками). И требования эти не только к самой розетке, но и к проводке в ванной комнате.

Итак:

Согласно все того же п.7.1.47 ПУЭ розетка для ванной комнаты должна иметь класс защиты от водопроницаемости не ниже 5. Такие розетки обычно имеют открытый тип исполнения.

На фото представлены розетки открытого типа исполнения

• Вторым важным аспектом для розеток, монтируемых в ванной комнате, является способ ее подключения. Согласно п.7.1.48 ПУЭ подключение может быть выполнено либо через разделительный трансформатор, либо через устройство защитного отключения – УЗО.
• Вариант установки разделительного трансформатора, для ванной комнаты достаточно сомнительное удовольствие. Ведь цена вопроса и относительно большие габариты такого устройства делают его далеко не оптимальным выбором.
• Совсем другое дело автомат УЗО. Он достаточно компактен, его стоимость не высока, а подключение не вызовет проблем даже без наличия специальных знаний. Тем более что автомат УЗО может быть установлен как на группе, питающей данную розетку, так и на самой розетке.

Автомат УЗО на 30мА

Нельзя обойти внимание и электропроводку для розеток и светильников в ванной комнате. Ведь она не должна содержать распределительных коробок непосредственно в данной комнате.
Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом

При этом она должна монтироваться в полихлорвиниловых или изоляционных трубах. Допускается применять соответствующие гофрированные шланги (см. Как выбирается гофра металлическая для проводки) как на видео.

Выбираем провода

Подключать влагостойкие электрические розетки следует при помощи трехжильного кабеля с двойной изоляцией. Каждый проводник такого кабеля имеет собственную маркировку в виде разного цветового оттенка, облегчающего процесс монтажа. По правилам, фазный провод окрашен в коричневый цвет, заземление — в желто-зеленый, а нулевой — в голубой или синий.

Стоит подключать розетки в помещении посредством медных кабелей, которые:

• меньше поддаются окислению;
• отличаются гибкостью, позволяющей с легкостью присоединить кабель к соответствующим контактам;
• имеют способность выдерживать значительные нагрузки;
• оказывают небольшое контактное сопротивление при подключении к розеткам, автоматам.

Жилы медных кабелей могут состоять из целого пучка скрученных кабелей или одного толстого провода. Больших различий между ними нет, но толстый провод отличается меньшей гибкостью, поэтому будет несколько сложно подключить розетку близко к полу. А скрученные провода при подключении к электроточке потребуют покрытия припоем

Также следует обращать внимание на диаметр провода, который будет напрямую зависеть от количества приборов, подключаемых к розетке

Где установить розетку в ванной: о зонах и их размерах

В каком месте ванной комнаты можно монтировать розетку? Согласно тому же ПУЭ, весь объем помещения ванной комнаты делится на четыре зоны, маркируемые цифрами от 0 до 3:

• Зону 0 занимают непосредственные источники воды — ванны, душевые уголки, раковины. В этой зоне запрещена установка любого электрооборудования с рабочим напряжением выше 12 Вольт (кроме предусмотренного конструкцией сантехнических изделий);
• Зона 1 расположена НАД зоной 0 и ограничивается проекцией контуров источников повышенной влажности на потолок. Установка пригодных для бытового электрооборудования розеток на 220 Вольт не разрешается; единственное исключение — современные душевые кабины с крышкой, служащей перегородкой между зонами 0 (внутри кабины) и 1.
• Зона 2 — это «полоса» шириной 0,6 м, начинающаяся от внешних границ зон 0 и 1. Здесь, на границе зон 2 и 3, уже можно ставить розетки, имеющие класс влагозащищенности не ниже 4 (полугерметичные);
• Зона 3 начинается от внешних границ зоны 2 и заканчивается через 2,4 м. Здесь уже разрешается устанавливать электрические розетки с минимальной степенью защиты (1 по IP), но только в помещениях индивидуального пользования. Ванные комнаты в частных домах под эту категорию, в общем-то, подходят.

Где установить розетку в ванной? В правильной зоне!

Проще говоря, розетки в ванной должны располагаться на расстоянии минимум 60 см от источника повышенной влажности!

С высотой установки дело обстоит несколько сложнее — должен выбираться разумный компромисс между удобством использования и уровнем влажности в помещении. Обычно розетка для стиральной машины монтируется на высоте 40–50 см от уровня пола, для душевой кабины — на высоте более 2 м (выше ее крышки), все остальные располагают на уровне 1–1,2 м от пола. Из-за возможности затопления розетки в ванной нельзя размещать близко к полу.

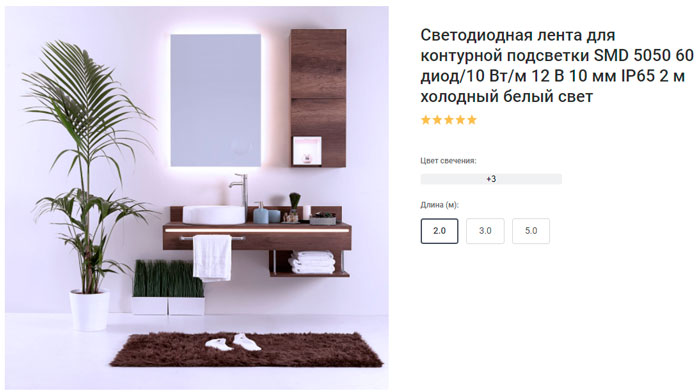

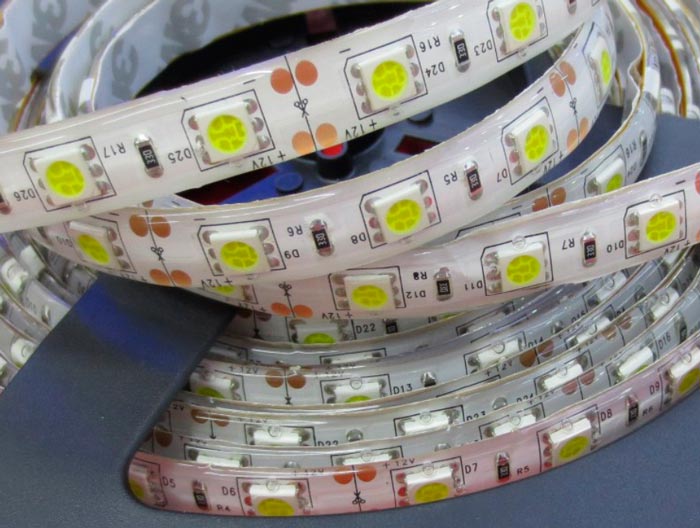

Какую светодиодную ленту выбрать?

Какой марки
выбирать Led ленту? Во-первых, она должна быть с уровнем защиты IP65 (для влажных помещений).

Ошибка №19
Обычная, не влагозащищённая (IP20) запрещена.

То же самое
касается и блока питания. Он должен быть герметичным (IP67).

Ошибка №20
Никаких дешевых металлических коробочек с дырочками!

Вот хорошие инструкции как правильно подобрать мощность и как выбрать блок питания для светодиодной ленты.

Сенсорная кнопка для зеркала в ванной комнате тоже должна иметь уровень защиты не меньше IP44.

Что касается разновидности Led ленты, то оптимальный вариант для маленьких зеркал (до полуметра) – это SMD 5050/60, SMD 2835/60. Для зеркал побольше — SMD 5050/120, SMD 2835/120 диодов на метр.

Цвет свечения для ванной – холодный белый. Зеркала с подсветкой теплых оттенков (2700К) вешают как правило в спальне.

Магазин, где можно найти качественные и мощные Led ленты для вашего проекта — ТЫЦ. Правда и цена у них соответствующая.

Вариант для тех, кому попроще — ТЫЦ.

Тусклые и маломощные ленты до 10Вт/м, такие как — SMD 3528/60 LED или SMD 5050/30 будут уместны только как декоративная подсветка для зеркал на деревянной подложке, у которых каркас выполнен из ЛДСП или МДФ.

Чаще всего это овальные или круглые зеркала.

У данных
лент самая маленькая потребляемая мощность. Из-за этого она не нагревается и ее
не обязательно клеить на алюминиевый профиль.

Для подключения более мощных экземпляров, на ДСП подложке нужно делать окантовку из алюминиевой полосы толщиной 2мм.

Какие розетки выбрать

Существует большое количество видов и типов розеток для ванной. Их группируют в классы.

Встраиваемая

По типу монтажа выделяют встраиваемые и накладные изделия

Встраиваемые розетки применяются в пространствах, в которых главное внимание уделяется интерьеру

Встраиваемые приборы не имеют выступающих элементов и незаметны глазу, монтируются прямо в стену на этапе прокладывания или ремонта. Установка таких приборов сложна, в стене придется просверливать углубление.

Накладная

Накладные крепятся к поверхности стены. Такие устройства выступают из стены и имеют защитное покрытие. Преимущество накладных розеток – простота  монтажа:

1. Достаточно лишь определить место размещения розетки.
2. Просверлить отверстия и закрепить устройство.

С крышкой накладная

Накладные розетки с крышкой – это надежный и безопасный вид устройств для ванной комнаты. Крышка дополнительно оберегает электророзетку от попадания внутрь влаги. Недостаток таких розеток – меньшая прочность

По этой причине важно выбирать проверенное устройство

Тройная внутреняя

Тройные внутренние электророзетки используются для подключения нескольких устройств одновременно. Перед приобретением таких приборов нужно заранее узнать их максимальную мощность.

Исходя из полученного значения выбирается розетка. Также обязательны требования к влагостойкости и герметичности. Изделие монтируется в стену.

 Закрытые для шкафа

Закрытые розетки для шкафов – это вариант скрытой установки приборов. Чаще  монтируются на дне подвесного шкафчика. В нижней части шкафа вырезается отверстие необходимого размера, внутрь устанавливается скрытая розетка. Затем все закрепляется, проводятся провода и подключается. Сверху устанавливается дополнительная полка, которая скроет провода.

С крышкой над раковиной

В первой зоне над раковиной можно ставить электрические приборы с защитой не менее IPx5. В этой зоне устанавливаются водонагревательные элементы обязательно при помощи трехжильного кабеля с заземлением. Установка обычных розеток в этой зоне запрещена, требуются специальные влагозащищенные устройства с крышкой.

Особенности подключения в зависимости от типа источника света

Чтобы подключить зеркало с подсветкой в ванной правильно надо учесть и то, какие элементы будут использоваться для освещения. Обычно применяют одну из перечисленных разновидностей:

1. Люминесцентные лампы нужно подключать через специальный блок, чтобы они мерцали по минимуму и выдавали максимальную яркость. Они не греются при работе, поэтому хорошо подойдут для ванной.
2. Галогенные варианты могут работать от блока питания на 12 В, именно это решение лучше всего подойдет для зеркала. Это светильники направленного света, которые греются при работе достаточно сильно, а при монтаже нельзя трогать колбу пальцами, так как это уменьшит срок службы лампочки.
3. Светодиодные светильники подключать несложно, они питаются от 12 В, обычно в комплекте есть схема, которой и надо руководствоваться.

4. Светодиодная лента позволяет сделать подсветку в любом месте, она режется по размеченным линиям и подключается к блоку питания, соединения лучше всего паять и закрывать термоусадочной трубкой.

Кстати!

Следы от пальцев на галогенной лампе лучше всего стирать спиртом.

Вычисляем безопасное расположение

Розетки размещаются на высоте не ниже 25 см от пола. Безопасная высота розетки определяется по принципу «чем выше, тем лучше», но так нам может не хватить длины провода. Вполне приемлемое расстояние от пола и смесителей — 60 см. В случае затопления вода не должна достичь уровня электрооборудования. Розетки и выключатели должны быть специальные — со степенью защиты не ниже IP44.

Правила электробезопасности

Из-за регулярно намокающих стен и пола, влажного воздуха в комнате создается среда, проводящая электроток. Потому разводку питающей сети и расположение розеток в ванной нужно проектировать, следуя правилам и нормам электробезопасности:

1. Для приборов значительной мощности (сушилки, стиральной машинки, водонагревателя) необходимо проводить обособленную линию и ставить для нее отдельный автомат. Точки питания маломощных приборов (фена, электробритвы) можно подключать к общей сети.
2. Устройство заземления. Важнейший фактор в обеспечении безопасности. Заземление подводится на входной щиток, в котором расположены автоматические выключатели и далее разводится по всем розеткам.
3. Установка УЗО. Устройством контролируется работа проводки, относящейся к ванной. При утечке тока прибор прерывает подачу электроэнергии в помещение. Для ванной ставится УЗО с током утечки (срабатывания) — 10 мА.
4. Отсутствие соединений и клемм. Скрутки запрещены даже под облицовкой стен и напольным покрытием. Распаячная коробка устраивается снаружи.
5. Обустройство системы уравнивания потенциалов. Она необходима независимо от наличия розеток в ванной. Все металлические предметы в помещении заземляются (канализационная труба, трубопровод, стальная или чугунная ванна, душевая кабинка и т.д.).

Розетка для полотенцесушителя

Розетку для полотенцесушителя желательно разместить рядом с ним, а не под ним. Чтобы вода с мокрой одежды не стекала к розетке.

Розетка для стиральной машины

Для удобства розетку для стиральной машины располагают на высоте 100 см от пола. Но в некоторых случаях, например, когда в семье есть маленькие дети, розетку лучше спрятать за стиральную машину на высоту не менее 60 см. Розетка должна быть специальная — со степенью защиты не ниже IP44.

Кабельный вывод для водонагревателя

Кабельный вывод для водонагревателя располагают после выбора самого водонагревателя, когда известны его размер и способ подключения воды — снизу или сзади.

Дополнительные розетки

Розетки в зеркальных шкафчиках лучше располагать после того, как определитесь с выбором самого шкафчика.

Совет INMYROOM: если в вашем санузле плитка с оригинальным рисунком или стены сложных оттенков, не покупайте стандартные розетки и выключатели белого, бежевого или серого цвета. К примеру, в  Legrand большой выбор рамок разных цветов, фактур и форм.

Можно даже комбинировать: выключатель синего цвета для ванной, желтая розетка — под цвет стен гостиной, а металлическая розетка — для коридора. Подобранные к интерьеру, они не будут выглядеть чужеродными и нарочитыми на стенах.

Выбираем места расположения

Ориентиром в выборе мест расположения розеток должно выступать подразделение по зонам и ряд дополнительных параметров (ПУЭ). Следует учитывать, что грамотное расположение устройств в санузлах — 60 см от источника влаги. Оптимальный уровень соответствует среднему показателю между подходящей зоной и удобством в использовании.

А высота розетки для душевой кабины не должна превышать ее крышки (2 м). Следует предусматривать и возможность затопления, поэтому не стоит располагать розетки низко от пола. В случае монтажа розеток в домах старой постройки нужно отдавать предпочтение полугерметичным устройствам с маркировкой IP 44, устанавливая их далеко от источника воды.

Определение типа устройств для ванной

Согласно правилам, размещение розеток в санузле не запрещено, хотя из-за возможности попадания конденсата, капель воды существует опасность поражения электрическим током. Касается это и туалетов. Поэтому к вопросу размещения и монтажа розеток надо подходить со знанием дела и всей серьезностью. Обычные розетки для влажных или подвергающихся воздействию воды помещений подходят, но только в тех случаях, когда располагаются в 2,5 метрах от воды. Лучше всего подойдут влагозащищенные розетки.

Их выбор отличается небольшим разнообразием, в его основе лежит классификация по двум признакам — количеству подключаемых устройств и мощности. Последний показатель важен, от него зависит, какие розетки и для каких приборов следует приобретать.

Касательно дизайна розеток все индивидуально. Производители выпускают достаточное разнообразие устройств с влагозащитой, способных вписаться в любой интерьер

Но самое главное правило в выборе подобных устройств — обратить внимание на маркировку. Она позволит определиться с тем, какая розетка подойдет для того или иного места в ванной

Защита корпуса выступает одной из основных характеристик, разработанных в соответствии с международными стандартами.

Существует стандартизированный код из четырех символов — IPXX. Первые два символа обозначают непосредственно само понятие защиты, а последующие два — защиту от проникновения пыли с частицами и влажности с водой.

Розетка в ванной, можно или нет?

Некоторые ошибочно считают, что розетки в ванной комнате категорически запрещены. Якобы к ним приходил специалист и запретил монтаж розетки. Вполне возможно, что он был прав. Например во Франции, печально известен несчастный случай, когда известный певец погиб у себя в ванной комнате из-за несоблюдения правил электробезопасности.

Но этот запрет не относится ко всем ванным помещениям и многое зависит от их размеров и расстановки смесителей, душевых кабин. Наверняка вы храните и пользуетесь в ванной целой кучей эл.приборов — фен, эл.бритва, стиральные машинки и т.д.

Не будете же вы каждый раз для подключения тянуть переноску! Лучше нормальная розетка установленная по правилам, с соблюдением безопасных расстояний, чем валяющийся удлинитель на полу. Тем более нормативы этого не допускают.

Из-за повышенной опасности к установке розеток в ванной предъявляется ряд требований. Весь монтаж должен соответствовать ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат», который пришел на смену ГОСТ Р 50571.11-96  – скачать можно здесь.
