Ремонт электрического полотенцесушителя: неисправности и способы их устранения

Факторы, которые приводят к плохой работе полотенцесушителя

Естественное завоздушивание

Воздушные пробки – распространенная причина потери прибором эксплуатационных качеств. Возникать они могут по ряду причин, самые распространенные из которых:

1. Сантехническое оборудование плохого качества. Зачастую проблема постоянного завоздушивания преследует дешевые сушилки, выполненные без нюансов их дальнейшей эксплуатации. Такая продукция выпускается, в основном, Китаем. Ее производители, не будучи озабоченными элементарной инженерией, выпускают полотенцесушители неправильной формы, в результате чего получаются изделия с резкими перепадами и слишком тонкими трубами, где возникают пробки воздуха при малейшей возможности.
2. Неправильное подключение прибора. Сушилка, установленная без учета особенностей системы горячего водоснабжения, подключенная слишком далеко от стояка отопления, завоздушивается очень часто и доставляет массу хлопот своим хозяевам. В таких случаях приходится переустанавливать оборудование, поэтому перед монтажом лучше тщательнее проверять квалификацию мастера.

Сезонное отключение горячей воды

При отключении воды на летнее время зачастую перестают греть полотенцесушители. В нашей стране не существует домохозяина, который бы не сталкивался с данной проблемой. Почему это происходит? Причины могут быть две:

1. Прибор изначально был монтирован на трубах отопления, а не врезан в систему горячего водоснабжения. Естественно, что в конце отопительного сезона оборудование остынет.
2. Во время отключения ГВС в теплые месяцы с последующим запуском в системе может образоваться воздушная пробка, и скопиться именно в сушилке.

Грязный теплоноситель (вода)

Еще одна ситуация: из крана долго бежала ржавая вода, и в итоге столь необходимое изделие перестало радовать своим обычным функционалом. Такое развитие событий вполне возможно, при этом оно самое неприятное. Грязный теплоноситель в системе трубопровода таит в себе опасность для прибора засорами, отложениями солей. Образовавшееся засорение не дает циркулировать горячей воде в сушилке, соответственно, она остывает. Наиболее частым спутником образования засоров в полотенцесушителе является проведение различных мероприятий в системе трубопровода во время окончания отопительного сезона. Именно в это время в сечениях труб «взбалтываются» ржавчина и всяческий мусор и следуют затем к сантехоборудованию, которое перестает работать, засорившись.

Требования к подключению полотенцесушителя

При правильной эксплуатации нагревательного элемента не потребуется ремонт, что продлит срок службы прибора. В первую очередь, необходимо соблюдать условия монтажа и выбора месторасположения:

Схема устройства полотенцесушителя.

• не допускается эксплуатация полотенцесушителя в большой близости с душевой кабинкой и ванной;
• при присоединении необходимо использовать провода или шнуры, рассчитанные на заданную токовую нагрузку;
• требуется присоединять аппарат с использованием защитных аппаратов (автоматический выключатель, дифференциальный автомат, УЗО);
• при присоединении полотенцесушителя к штепсельной розетке в схеме должен присутствовать контакт заземления, который предотвращает поражение электрическим током человека в случаях пробоя изоляции или попадания потенциала на корпус;
• по возможности устанавливать розетку для подключения вне помещения ванной комнаты, например, проделав сквозное отверстие в стене и установив ее в соседней комнате;
• если установка розетки в соседней комнате невозможна, требуется использовать влагозащищенную розетку.

Если в схеме подключения к системе электроснабжения дома присутствует УЗО или дифференциальный автомат, то в заземлении необходимости нет, так как аппарат сработает при малейшей утечке тока.

Перестал греть полотенцесушитель после планового отключения ГВС?

Полотенцесушители лестницеобразной формы имеют неоспоримые преимущества перед обыкновенными змеевиками, но и в тоже время они технически сложнее. Если водяной полотенцесушитель уже давно установлен и хорошо работал раньше, но после планового отключения/включения горячей воды, как у нас это бывает летом, перестал греть, то скорее всего при монтаже вашей лесенки не был сделан уклон для подводной и отводной труб и по этой причине образуется воздушная пробка, мешающая естественной циркуляции.

Надеемся, что просмотр видео ниже решит вашу проблему.

Теплоноситель полотенцесушителя

Отдельно хотелось бы сказать несколько слов о теплоносители полотенцесушителей. Традиционно для этого используется обыкновенная вода. Но в связи с тем, что электрический полотненцесушитель имеет замкнутый контур, то вполне возможно применении и других жидкостей.

• В качестве альтернативы наибольшее распространение нашли дистиллированная вода и масло. Инструкция по эксплуатации обычно содержит рекомендации по этому поводу. Там же указана какой теплоноситель используется в полотенцесушителе.
• К преимуществам дистиллированной воды можно отнести ее достаточно низкую стоимость. Кроме того, даже в случае потери герметичности, вы не испортите вещи, находившиеся на полотенцесушителе.

Обратите внимание! Герметичность электрических полотенцесушителей это очень важный аспект. Ведь в случае даже небольшой утечки есть шанс, что весь теплоноситель вытечет

Результатом этого может стать перегорание ТЭНа, а в худшем случае даже пожар. Поэтому за герметичностью полотенцесушителей советуем следить весьма пристально.

К преимуществам масла относят в первую очередь большую теплопроводность и плотность. Благодаря этому даже змееобразные полотенцесушители прогреваются значительно быстрее.

Электрические полотенцесушители это достаточно эффективное и удобное решение. Его монтаж вполне может быть выполнен своими руками, а эксплуатация не вызовет проблем. При этом энергопотребление, в зависимости от модели, может быть меньше чем у лампочки. Ну а привлекательный внешний вид может стать решающим фактором вашего выбора.

Почему не греется водяной полотенцесушитель

Анализ ситуации с неисправностями полотенцесушителей (сокращённо ПС) показывает, что нарушение их тепловой эффективности происходит по нескольким причинам:

• неправильный монтаж;
• неквалифицированное вмешательство в работу инженерных структур;
• общее состояние систем отопления и горячего водоснабжения;
• качество и параметры подачи теплоносителя.

Чтобы полотенцесушитель не только хорошо выглядел в интерьере, но и обеспечивал эффективный нагрев, необходимо выполнить подводку в соответствии с законами гидродинамики

Как вы сами понимаете, повлиять на последние обстоятельства практически невозможно. Всё, что можно сделать в этом случае, – это попытаться заставить коммунальщиков выполнять свои прямые обязанности. А вот проверить правильность подключения и найти «слабое звено» в цепи полотенцесушитель-система ГВС может любой мало-мальски образованный человек. Но прежде давайте разберёмся в том, каким образом может быть запитан отопительный прибор, и выяснить причины падения его тепловой мощности.

Выбор инструментов для переделки полотенцесушителя

Процесс выделяется определенными трудностями

Важно соблюдать не только каждый этап работы, но и подобрать подходящие инструменты. Чтобы установить https://santexvugoda.ru/category/4-vodyanyie-polotentsesushiteli.html водяной полотенцесушитель, лучше подобрать надежную модель от известных производителей

Но также можно выполнить переделку водяной модели в электрическую, для чего потребуются следующее:

• полотенцесушитель оптимального размера;
• пластиковые трубы подходящего диаметра;
• нож для нарезки труб;
• кронштейн для крепления готового устройства;
• уплотнитель для установки в местах соединения;
• молоток;
• отвертка;
• уровень;
• гаечные ключи;
• разводной ключ;
• накидные гайки;
• шаровые краны;
• колена ПВХ;
• устройство для спайки пластиковых труб;
• муфты.

Важный момент! К работам лучше приступать, когда все необходимые комплектующие, материалы и инструменты будут подготовлены. В противном случае придется останавливать процесс установки, что может привести к негативным последствиям.

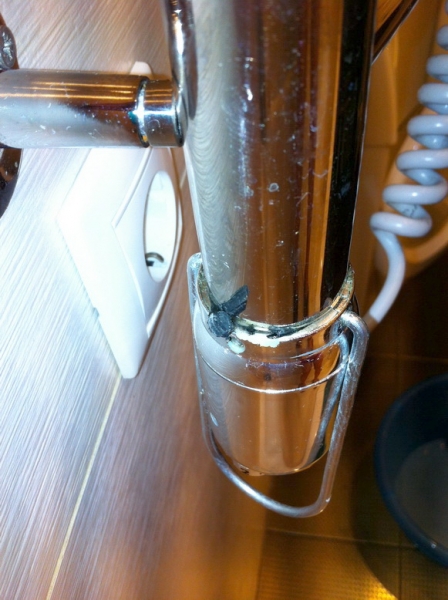

Замена ТЭНа

Порой электроприбор перестает работать, так как приходит в негодность ТЭН. В этом случае придется осуществить его замену, сделать это не сложно. Однако сначала потребуется установить, какой именно ТЭН установлен на устройстве, так как он может быть для жидкостей или для твердых веществ. Если внутри полотенцесушителя происходит нагрев жидкости, то ТЭН постоянно в ней находится, его демонтаж следует производить следующим образом:

• аппарат снимается со стены;
• открывается отверстие для слива;
• содержимое выливается;
• при помощи разводного ключа выкручивается поврежденный элемент и вкручивается новый;
• жидкость заливается обратно и пробка закручивается;
• обязательно следует проверить на герметичность.

После завершения установки, сначала рекомендуется прозвонить цепь для проверки работы устройства, только потом можно включить прибор в сеть и установить на место. Если в полости электросушилки имеется твердый теплоноситель, то здесь используется ТЭН сухого варианта, его крепление происходит на корпусе устройства. Его замену осуществить довольно легко:

• не потребуется снятие прибора, достаточно отсоединить ведущие провода;
• при помощи гаечного ключа открутить пришедший в негодность элемент и поставить исправный;
• проверить, чтобы все было подключено правильно, и включить в сеть.

Требования к подключению полотенцесушителя

При правильной эксплуатации нагревательного элемента не потребуется ремонт, что продлит срок службы прибора. В первую очередь, необходимо соблюдать условия монтажа и выбора месторасположения:

Схема устройства полотенцесушителя.

• не допускается эксплуатация полотенцесушителя в большой близости с душевой кабинкой и ванной;
• при присоединении необходимо использовать провода или шнуры, рассчитанные на заданную токовую нагрузку;
• требуется присоединять аппарат с использованием защитных аппаратов (автоматический выключатель, дифференциальный автомат, УЗО);
• при присоединении полотенцесушителя к штепсельной розетке в схеме должен присутствовать контакт заземления, который предотвращает поражение электрическим током человека в случаях пробоя изоляции или попадания потенциала на корпус;
• по возможности устанавливать розетку для подключения вне помещения ванной комнаты, например, проделав сквозное отверстие в стене и установив ее в соседней комнате;
• если установка розетки в соседней комнате невозможна, требуется использовать влагозащищенную розетку.

Пошаговая инструкция

Сначала нужно уточнить вид заменяемого устройства и тип его подключения. По способу подключения сушилки бывают водяные и электрические, а по конструкции — это панельные приборы в виде «змеевика» или «лесенки». При замене полотенцесушителя в ванной своими руками лучше менять его на аналогичную или похожую модель.

Водяные устройства подключают к трубам горячего водоснабжения или к системе отопления. Первый способ предпочтительней, потому что змеевик будет теплым всегда, когда есть горячая вода. Во втором случае он будет греться только в отопительный период.

Подготовка к замене полотенцесушителя

Из числа устройств, предлагаемых торговой сетью, приобретем сушилку и монтажные элементы с учетом способа установки, диаметра подключаемых труб и поставленных задач. Заранее осмотрим заменяемую конструкцию и выясним способ ее подключения к коммуникациям. Измерим расстояние между вводом и выводом воды. Лучше всего, если у нового полотенцесушителя этот промежуток такой же, как у предыдущего. Иначе придется менять конструкцию сушилки и покупать дополнительные фитинги.

Сушилка может подсоединяться параллельно или последовательно по отношению к трубам стояка. Если она разрывает струю воды, то для замены нужно вызвать сантехника ЖЭУ и временно отключить стояк от системы ГВС. Делать это имеет право только представитель эксплуатирующей организации.

Установка полотенцесушителя параллельно снабжающей трубе с устройством перемычки не нарушает циркуляцию воды в стояке. В таком случае достаточно отсоединить сушилку от системы ГВС, перекрыв краны и направив поток воды в стояк.

Имеет значение чистовая отделка места подсоединения. Оно может происходить в штробе (более сложный вариант), либо снаружи. Возможно, для этого необходимо приобрести нужные средства, например, гипсокартон или плитку для маскировки места соединения.

Несовпадение диаметров легко решается. Для соединения таких труб применяют переходники.

Т.о., для решения задачи по замене полотенцесушителя в ванной своими руками необходимо предварительно выполнить следующее:

• приобрести полотенцесушитель нужной конструкции;
• собрать необходимые инструменты;
• продумать и начертить схему монтажа и чистовой отделки;
• подготовить материалы и комплектующие.

Демонтаж старой установки

Отрезая резьбу, нужно оставить отводы для возможности подсоединения к ним нового прибора. Место разреза должно быть расположено строго вертикально. Для этого используем строительный уровень. На оставленных концах труб сделаем небольшие фаски под углом 45°. Это позволит легче нарезать резьбу.

Старые крепления полотенцесушителя тоже обрежем болгаркой.

Подключение нового оборудования

Плашкой (леркой) нарезаем резьбу на сохраненных отводах, предварительно смазав их машинным маслом

Делать это следует осторожно, постепенно проворачивая лерку вполоборота, затем четверть оборота назад, и т.д. Наносим разметку в месте установки креплений полотенцесушителя, приложив его к стене

Перфоратором сверлим стену в намеченных точках. Для соединения элементов системы используют «американку», т.е. фитинг с накидной гайкой. Уплотнение производится льняной прядью или пастой Unipak. Все гайки затягиваем гаечным ключом.

Использование байпаса

Установка перемычки позволяет отключать прибор в автономном режиме. При выполнении ремонта из-за повреждения или неисправности сушилки для полотенец в стояке по-прежнему циркулирует теплоноситель через запасной канал — байпас. Разводка воды производится тройниками.

Как проверить качество подключения

После монтажа устройства для проверки герметичности соединений в него постепенно подают воду. Это надо делать медленно, чтобы избежать гидроудара.

Устранение проблемы в зависимости от вида полотенцесушителя

В электрическом полотенцесушителе нужно проверить исправность силовой линии

Если внезапно остывает электрический полотенцесушитель, следует составить план действий, подготовить инструменты и приступить к ремонту.

Для работы потребуется:

• гаечный ключ;
• мультиметр;
• плоскогубцы;
• отвертка;
• ФУМ лента;
• наполнитель.

Дальнейшая последовательность действий:

1. Проверить состояние силовой линии. Замерить напряжение в розетке, показания сетевого шнура, работоспособность реле терморегулятора.
2. Если есть электронный блок управления, обследовать его в мастерской или с помощью специальной компьютерной программы.
3. Зачистить контакты, соединить линию, включить прибор. Если он не начал греться, причину нужно искать в нем.
4. Ослабить настенные крепления, открутить боковые гайки, после чего снять обогреватель, перевернув его так, чтобы из него не вытекал теплоноситель.
5. Заменить элемент, убедиться в отсутствии утечки тока на корпус, при необходимости долить рабочую жидкость.
6. Проверить работоспособность собранной конструкции.
7. Поставить прибор на место, туго затянуть все крепления.

Отремонтированное устройство должно нагреться в соответствии с показателями, изложенными в инструкции по применению.

В водяной конструкции часто достаточно стравить воздух

Необходимо подготовить такие приспособления:

• гаечный ключ;
• сантехнические клещи;
• новые прокладки;
• емкость для сбора воды;
• трос с ершиком;
• ФУМ лента;
• половые тряпки.

В пределах своей ванной комнаты сделать можно следующее:

• Проверить подачу горячей воды. Для этого нужно попасть в подвал и посмотреть на положение вентиля на стояке. Иногда в целях экономии люди с небольшим доходом самовольно прикручивают отопление.
• Стравить воздух. Производится это с помощью крана Маевского или путем ослабления накидной гайки. Если это не помогает, нужно попросить это сделать соседей сверху, в квартире которых закольцована линия.

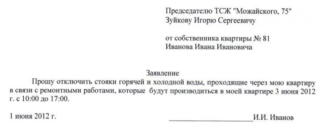

Пример заявления на отключение стояка

Если устранить проблему своими силами не удается, нужно действовать официально. Следует написать заявление в управляющую компанию об отключении стояка для проведения ремонтных работ. Лучшим решением будет опрессовка контура с помощью специального оборудования. Такая процедура позволяет избавиться от засоров и отложений в трубах, так как она проводится путем их промывки химическими средствами под давлением. Поскольку это не всегда возможно, чаще приходится работать своими руками.

Варианты такие:

1. Разобрать конструкцию и провести ее правильное подключение в соответствии с рекомендациями производителя.
2. Прочистить трубопровод и полотенцесушитель с помощью троса. Целесообразно предварительно залить систему химикатами, разъедающего качества.
3. Заменить фитинги на модели с большим внутренним просветом, чтобы не тормозить поток жидкости.

Ремонт и неисправности

Для того чтобы произвести ремонт или устранить неисправность электрического полотенцесушителя, необходимо узнать, в чем причина поломки.

В случае если электрический полотенцесушитель не нагревается, необходимо вытащить штепсель из розетки и проверить ее исправность при помощи специального прибора. Если в ходе проверки станет ясно, что тока в ней нет, то необходимо произвести замену розетки электрического полотенцесушителя. А если же все нормально, и розетка полотенцесушителя электрического работает, то причина неисправности электрического полотенцесушителя, скорее всего в неполадках в подводке к электросушилке.

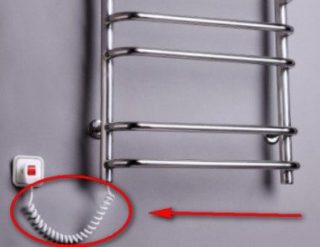

Устройство подключения электрического полотенцесушителя

Если электрический полотенцесушитель нагревается слабо или не нагревается вовсе, то возможно электросушилка засорилась. И ее просто нужно почистить. Определить место, где произошел засор проще простого. Для этого нужно просто прощупать трубу и там, где почувствуете разницу температур, и есть обитель зла! Дальше нужно просто постучать по всей длине трубы и вытрясти засор. А еще может быть проблема на выходе. Для того чтобы понять, где скрывается неисправность электрического полотенцесушителя, нужно его разобрать. Если после того, как вы сняли полотенцесушитель, раскрутили вентиль и почистили его, а также очистили саму трубу металлической проволокой, затем собрали сантехнический прибор обратно, а полотенцесушитель электрический не работает, то проблема явно в его электрической части. Здесь лучше доверить ремонт электрического полотенцесушителя электрику.

Причины поломки электрического полотенцесушителя

Условно все причины поломки можно разделить на две категории:

1. Внешние.
2. Внутренние.

Как показывает практика, чаще всего сбой работы оборудования происходит в результате перегорания внутренней детали в виде ТЭНа. Во многих моделях идёт не совсем качественный нагревательный элемент, который выходит из строя через 2-3 года. Лидером по долговечности является тэн Terma. Поэтому, если после тщательного осмотра вы убедились, что проводка и внешняя сеть находятся в полном порядке, тогда проблему вероятнее всего ищем внутри самого устройства.

План действий по установлению причини поломки выглядит примерно так:

1. Определяем греет ли оборудование слабо или вообще не греет, а возможно только в одном месте. Для этого включаем полотенцесушитель в стандартном режиме работы и через 5 минут в районе ТЭНа проверяем уровень прогрева. Если в этой зоне тепло, но не очень жарко, следует попробовать увеличить температуру, используя настройки терморегулятора. Если проблема решена, значит причина была в некорректной работе регулирующего оборудования.
2. Если в области ТЭНа очень жарко, а во всех остальных местах холодно, возможно забиты трубы и нуждаются в очистке.
3. ТЭН вообще не работает: это самая распространённая проблема, которая указывает на то, что основная проблема находится в электрической части устройства.

Как провести диагностику ТЭНа

Для проведения диагностики ТЭНа используют тестер, но перед этим необходимо отключить между розеткой и оборудованием регулирующее устройство, и только после этого подключаем тестер к контактам данного агрегата

При этом важно шкалу измерения выставить на отметке «Ω». Что касается замера, то его делают между тремя проходящими проводами и сразу же фиксируют показатель

Показания ближе к нулю указывают на наличие в системе короткого замыкания. В любом случае малое значение показателя сопротивления между корпусов ТЭНа и силовыми контактами указывает на повреждение или пробой. В такой ситуации единственный правильный вариант – это замена старого элемента на новый.

Виды ТЭНов

Касательно модели, то здесь всё просто:

• «мокрый» ТЭН: греющий элемент соприкасается с жидким теплоносителем;
• «сухой» ТЭН: греющий элемент и теплоноситель отделен друг от друга.

Проще всего поменять нагревающий элемент второго типа. Просто необходимо открутить неисправный элемент, а на его место установить новый. После окончания работы необходимо ещё раз проверить устройство. Для этого применяют мультиметр, с помощью которого прозванивают ТЭН полностью, и в случае положительных результатов на всех участках производится монтаж оборудования на стену и его подключение к системе электроснабжения.

Электрические полотенцесушители с низким энергопотреблением

Как выбрать электрические полотенцесушители с низким энергопотреблением, чтобы сэкономить на оплате квитанций? Современные устройства можно включать на длительные периоды и затраты электроэнергии не будут слишком высоки. Расход зависит от типа обогревателя, его наполненности, материалов изготовления и размера. Оптимальная температура помещения – 24-25 градусов при повышенной влажности. На каждый квадратный метр комнаты устройство должно отдавать тепла равного 100 Вт.

Если ваша ванная комната величиной 4 квадратных метра, то вам нужен обогреватель мощностью около 500-600 Вт. Чтобы подольше сохранять тепло и регулировать температуру в комнате, желательно приобрести сушилку с терморегулятором, термостатом. Так вы не будете «топить» лишние киловатты электроэнергии и придерживать оптимальный температурный режим комнаты.

Разновидности и конструктивные особенности

Сегодня на рынке можно встретить два вида полотенцесушителей:

• электрические;
• водяные.

Удобство электрических моделей в их высокой мобильности и малом потреблении электроэнергии. Их можно использовать практически в любом помещении, имеющем электрическую розетку. Что же касается водяного, такой полотенцесушитель имеет изогнутую форму, внутри которого циркулирует горячая вода.

Как правило, данные устройства независимо от разновидности используются в ванной. Внешний вид приборов может быть стандартным и модернизированным, все зависит от выбора патрубка.

Совет специалиста: выбирая полотенцесушитель следует посмотреть гигиенический талон, паспорт изделия, обратить внимание на торец и наружную сторону, которые должны быть гладкими

Монтаж электрического полотенцесушителя

Возможность установления в ванной комнате водяного полотенцесушителя есть не у всех, поэтому прекрасным выходом будет приобретение и покупка электрического прибора. У него имеются некоторые преимущества:

• простой монтаж;
• возможность изменять нагреваемую температуру;
• самостоятельность от горячего водоснабжения.

Довольно просто выполнить самостоятельно монтаж модели электрического полотенцесушителя «лесенка». Необходимости вести сварочные работы, вклиниваясь в систему водоснабжения горячей воды, совершенно нет. Делая монтаж, надо только укрепить прибор в любом удобном месте на стене и произвести подключение полотенцесушителя к электрической сети.

Схема подключения полотенцесушителя предусматривает наличие в доме отличной электропроводки. Данное устройство снабжено ТЭНом, который обладает довольно высокой мощностью и создает дополнительную большую нагрузку на сеть. В ванных комнатах в основном нет розеток, потому как напряжение 220 В и высокая влажность недопустимы. Для подключения полотенцесушителя можно сквозь стену просверлить отверстие и пропустить в другую комнату кабель питания.

Имеется и другой вариант. Осуществить монтаж розетки, защищенной от влаги, путем ее соединения со светильником. Розетку заделать в стенку, желательно, чтобы она была несмежная с помещениями, которые не отапливаются во избежание образования конденсата.

По электричеству полотенцесушитель имеет второй класс защищенности, оснащен терморегулятором на ТЭНе. Это позволяет устанавливать нужную нагревательную температуру самому, схема подключения предусматривает автоматическое его отключение при перегреве.

Типовые схемы включения полотенцесушителей

В домах старого житлового фонда для обогрева санузлов и ванных использовался участок стояка, изогнутый в виде буквы «С» или «М». Простота такого ПС, тем не менее, имеет целый ряд достоинств. Будучи включенным в контур ГВС последовательно, прибор обеспечивает постоянство температуры, исключает вмешательство в работу системы других жильцов и практически не оказывает влияния на гидравлическое сопротивление магистрали.

Полотенцесушитель в виде участка стояка хоть и имеет неприглядный внешний вид, но вместе с тем является наиболее неприхотливым обогревающим прибором

С появлением более эстетичных полотенцесушителей из нержавеющей стали возникла необходимость замены прежних приборов с наименьшим вмешательством в работу обогревающей системы. Идеальной можно считать ситуацию, когда внутренний диаметр стояка равняется сечению контура нового ПС. Разумеется, если обогревающий прибор врезают при помощи муфт и сгонов соответствующего диаметра.

Полноценная замена простейшего полотенцесушителя современным устройством из нержавеющей стали возможна только в случае использования фитингов с полноценным проходным сечением — ни о какой установке шаровых кранов не может быть и речи

Если для подключения полотенцесушителя используются краны и фитинги или же новый отопительный прибор состоит из труб меньшего, чем стояк, диаметра, то необходимо использовать байпас. Являясь, по сути, обходным путём для теплоносителя, это простейшее устройство даёт возможность:

• сохранить циркуляцию теплоносителя по стояку даже в том случае, если ПС будет подключён трубами минимального диаметра;
• регулировать температуру ПС или провести его демонтаж без влияния на общедомовую систему отопления или ГВС (требуется установка запорных вентилей или термостатического устройства);

• пропуская через себя основной поток теплоносителя, байпас обеспечивает постоянство температуры теплоносителя для всех квартир в доме.

  В зависимости от монтажной схемы, используется прямой (1), зауженный (2) и смещённый (3) байпас

Со временем застройщики отказались от установки простейших ПС, оставляя за жильцами право выбора и монтажа обогревающего прибора. Для этого на стояке начали делать выводы под полотенцесушитель, одновременно обеспечивая нормальный поток теплоносителя по прямому или смещённому байпасу. Надо сказать, что волноваться по поводу работоспособности таких схем совершенно нет причин – вода гарантированно будет циркулировать по отопительному прибору благодаря принципу «гравитационного насоса». Он основан на том, что остывающий теплоноситель опускается вниз и замещается поступающими сверху массами более горячей воды.

Термограмма полотенцесушителя, работающего на естественной циркуляции, свидетельствует о высокой тепловой эффективности «гравитационного насоса»

По этой же причине наиболее эффективным считается монтаж ПС, при котором теплоноситель подаётся в верхнюю часть обогревающего прибора и отбирается снизу. Обеспечить это условие можно как при боковом, так и диагональном подключении.

Мнение, что последний способ имеет преимущество по части скорости протока и тепловой эффективности сильно преувеличено. Тем не менее, одной из лучших схем считается та, в которой подача теплоносителя происходит в ближний верхний угол, а обратка подключается к удалённому нижнему.

Боковое прямое или диагональное подключение не доставит никаких неожиданностей, если выполнять подключение с учётом необходимых уклонов

В этом случае работоспособность ПС не зависит от скорости и направления подачи теплоносителя, а риск завоздушивания прибора стремится к нулю. Единственное условие – при этом должны соблюдаться уклоны величиной не менее 3 мм на 1 пог. м магистрали.

При боковом подключении совсем неважно, находится ли ПС между точками подачи и обратки или же выступает за их пределы. Единственное, что необходимо учитывать, так это значительное увеличение риска завоздушивания прибора, если его верхняя часть находится выше ветки, по которой полотенцесушитель подключается к стояку

Монтаж полотенцесушителя выше точки врезки в магистраль повышает риск образования воздушных пробок — в этом случае потребуется установка воздухоотводчика (крана Маевского)

Нижнее подключение обогревающего прибора считается менее эффективным и может стать причиной его нестабильной работы.

Работа полотенцесушителей с нижней подводкой очень сильно зависит от давления и направления подачи теплоносителя, поэтому используется несколько схем подключения — с прямым, смещённым или зауженным байпасом

Данный вид монтажа рекомендуется использовать только при верхней подаче, а также в системах с принудительной циркуляцией теплоносителя.

Неисправности электрических полотенцесушителей

Некорректную работу электрического ПС могут вызвать скачки напряжения в сети.

Наиболее часто встречаются такие неисправности:

1. Отключение автоматического выключателя. Происходит при коротком замыкании в приборе.
2. Отсутствие контакта или обрыв провода в розетке или на участке подключения. Место неисправности выявляют мультиметром. Нужно отсоединить кабель, связывающий нагревательный элемент с сетью и прозвонить оба провода. Если в прибор встроен таймер, его тоже проверяют.
3. Поломка терморегулятора. Признаки этого — отсутствие цепи между силовыми контактами.

В комбинированных моделях могут засориться трубы, а в тех, которые работают только от электросети, мусор и накипь не образуются.

В жидкостных, масляных приборах, разогреваемых ТЭНом, исправность элемента тоже проверяют мультиметром. При его поломке показатель сопротивления зашкаливает. ТЭН можно выкрутить и заменить, если это предусмотрено конструкцией. В противном случае нужно будет приобрести новый ПС.

Кабельные ПС нагреваются благодаря проводу, размещенному внутри труб в графите. Если нагревательный элемент сгорел, извлечь его невозможно. Прибор нужно демонтировать и заменить новым.

При отсутствии навыков работы с электрическим оборудованием, ремонт ПС и замену элемента следует поручить специалисту.

5 причин, из-за которых остывают сушилки

Полотенце сушилки не обогревают ванную по следующим причинам:

1. Отключение подачи горячей воды. При последующем включении, возможно, образовалась воздушная пробка.
2. Увеличилось давления воды в стояке горячего водоснабжения, а в полотенцесушителе понизилось. В таком положении нет циркуляции жидкости в самом осушителе, так как вода из него не может выйти.
3. Установка обогревателя в ванной, своими руками, без знания основ теплотехники и гидравлики.
4. Полотенцесушитель не греет при врезке в трубу подачи горячей воды при тупиковой схеме ГВС. Это часто происходит, когда подключить сушилку пытается сам хозяин, не зная схемы горячего водоснабжения.
5. Электрические осушители не греют при отсутствии электропитания.

Как устранить аварийные ситуации подскажут и помогут специалисты.

Как минимизировать риски

Устанавливая новый полотенцесушитель своими руками, вы можете предусмотреть возможные риски и обезопасить себя от поломок с помощью:

• установки байпаса, дополнительных вентилей или деталей запорной арматуры. Данные элементы позволят вам провести автономный ремонт, не отключая квартиру и дом от отопления и горячей воды;
• монтажа фильтра для воды — он снизит количество солей, попадающих в изделие;
• проведения своевременных профилактических осмотров.

Следуя нашим рекомендациям, вы избежите ошибок в ремонте и объективно сможете оценить серьезность поставленных перед вами задач. Мы продолжаем делиться с вами нашими наработками по актуальным строительным темам. Следите за новыми статьями и получайте полезную информацию первыми. До новых встреч и удачи!

Выводы и полезное видео по теме

Ролик наглядно демонстрирует процесс замены фазного провода электрической сушки:

Поиск неполадок и последующую починку полотенцесушителя можно осуществить в домашних условиях. Для этого требуются мультиметр, отвертка, разводной ключ и пассатижи.

Проводя работу, нужно соблюдать элементарные правила безопасности и следовать советам, содержащимся в инструкции, прилагающейся к оборудованию. Если в своих силах есть сомнение, стоит обратиться в центр фирменного гарантийного обслуживания или вызвать на дом квалифицированного специалиста. Он быстро обнаружит проблемную область и устранит все возникшие неполадки.

Написать пост о том, как вы чинили электросушку собственными руками, и приложить фото вы сможете в блоке, расположенном под текстом статьи. Комментируйте, пожалуйста, представленную нами информацию, задавайте вопросы, делитель полезными сведениями по теме.
