Реле давления воды для насоса

Когда автоматику нужно перенастраивать?

Есть разные причины, по которым насос может не обеспечивать необходимого значения. Кратко перечислим наиболее распространенные:

• оборудование работает при большой глубине всасывания, не может добиться подачи воды нужной силы;
• износ рабочего колеса помпы, не может нагнать воду до нужной силы;
• повышенный износ уплотнительных сальников, подсос воздуха;
• необходимость подать воду с большим напором в многоэтажный дом или высоко расположенную накопительную емкость;
• потребляющим воду механизмам требуется большее давление.

В этих и других схожих случаях потребуется изменение выставленных на заводе настроек.

Профилактика и ремонт

Существуют определенные правила эксплуатации оборудования. Профилактические мероприятия состоят в следующем:

• необходимо зачистить все контакты;
• механические чувствительные элементы нужно проверить и откорректировать;
• не вкручивать полностью регулировочные болты — система не сможет работать;
• все шарниры нужно смазывать раз в год;
• во время несрабатывания не стоит сразу разбирать конструкцию — вначале лучше попробовать легонько постучать по корпусу небольшим предметом.

Если устройство не сохраняет давление, не вовремя включается или вообще не работает, не надо делать быстрых выводов и выкидывать оборудование. Часто прибору не позволяют своевременно реагировать грязь и пыль в мембранной системе. Основные работы по исправлению следующие:

1. Нужно выкрутить четыре болта на дне корпуса и достать накладку с патрубком.
2. Аккуратно очистить мембрану и пространство около нее.
3. Поставить все детали в обратном порядке.
4. Заново установить пороги и произвести пробный пуск.

Для качественной работы в трубах водопровода не должно находиться воздуха. Регулярно (раз в полгода) необходимо проверять установленные показатели срабатывания и давление в накопительном баке, при необходимости спуская либо добавляя воздух. Перед тем как начать настройку, необходимо знать, может ли реле и непосредственно все оборудование выдержать конкретные нагрузки.

Особенности подключения

Существует две схемы, по которым можно подключить реле-регулятор к системе водоснабжения. Какую именно выбрать, зависит от рекомендаций производителя и технических возможностей системы

Важной особенностью подключения считается то, что всегда сначала регулятор устанавливается в трубопровод, а затем соединяется с электрической сетью

В первом случае установку реле осуществляют в тройник, соединенный с переходным штуцером. Второй подразумевает присоединение его к гидроаккумулятору посредством штуцера с пятью выходами. К ним подсоединяются:

• заборный водопровод;
• реле-регулятор;
• манометр;
• подающий трубопровод;
• гидроаккумулятор.

Кроме того, регулирующий прибор соединяется с помпой и источником электропитания. Все резьбовые соединения уплотняются льном или специальной лентой. Для подключения к электросети подбирается кабель, который по параметрам должен выдерживать мощность насоса. Контакты реле подключаются согласно маркировке. В качестве дополнительного оборудования устанавливаются:

• фильтры грубой и тонкой очистки;
• обратные клапаны;
• запорная арматура.

Что необходимо учесть, выполняя регулировку

Собираясь самостоятельно отрегулировать работу реле насосной станции необходимо не упустить некоторые важные моменты:

1. Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле. Оно, как правило, указано в инструкции или на упаковке и, чаще всего, составляет 5-5,5 бар (атм.). Если вам нужно установить его более высокий уровень в системе вашего дома, то необходимо подобрать реле с большим максимальным давлением.
2. Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление. Иначе насос, будучи не в состоянии его создать, будет работать не выключаясь, а реле его не отключит, потому что не будет достигнут установленный предел. Обычно напор насоса приводится в метрах водяного столба. Приблизительно 1 м. вод. ст. = 0,1 бар (атм.). Кроме этого, необходимо учесть и гидравлические потери в системе.
3. При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.

Устройство и принцип действия

Для обеспечения водоснабжения частного дома подключение реле осуществляется одновременно к двум системам: водопроводу, электросети. Подключение прибора желательно провести по отдельной линии, тогда будет гарантирована более длительная и бесперебойная эксплуатация оборудования. Основные элементы электромеханического устройства давления воды для насоса:

• пластмассовый корпус;
• муфты для подключения кабеля;
• клеммы для подсоединения провода заземления;
• контакты подключения силовых проводов;
• кнопка ручного выключателя;
• гайка и пружина регулировки давления;
• основание;
• штуцер для подсоединения к системе.

Все управление осуществляется посредством мембраны, которая контактирует с водопроводом и представляет собой тонкую пластинку. Если давление в системе достигает максимального значения, то мембрана мгновенно реагирует и происходит отключение водяного насоса.

Низкий показатель давления не помешает пружине выгнуть пластину в обратную сторону, и произойдет включение помпы. Пружинный блок-реле давления для насоса состоит из двух деталей. В первую входит пружина, которая управляет минимальным значением давления и сдерживает основной напор воды.

Регулировочной гайкой проводится настройка минимального давления. Другой узел представляет собой пружину, которая контролирует максимальное значение, а регулировка осуществляется специальной гайкой. Принцип работы гидрореле заключается в том, что мембрана под действием потока воды проводит смыкание и размыкание контактов, которые включают или выключают помпу.

Происходит это благодаря тому, что реле находится в схеме с гидроаккумулятором, в котором мембрана разделяет воду и сжатый воздух. Когда насос работает, вода через мембрану давит на воздух, создавая некоторое давление, которое уменьшается по мере расхода жидкости. Регулировку проводят, ориентируясь на показания манометра:

• верхний порог давления — 2,8 кг/см²;
• нижнее значение — 1,4 кг/см².

Как настроить реле давления под индивидуальные нужды

Индивидуальная настройка или перенастройка работы реле после сбоя осуществляется следующим образом:

Устройство реле давления

• В самом начале нужно вскрыть корпус реле, отсоединив защитный кожух от основания. Ведь именно под кожухом «спрятаны» контакты электродвигателя и регулировочные узлы реле: шпилька с большой гайкой, удерживающей большую пружину и шпилька с небольшой гайкой, удерживающей малую пружину. При этом натяжением большой пружины регулируют  минимальное давление, а малой пружины – разницу давлений.
• Регулировку «стартового» (минимального) давления начинают на пустом накопителе. Причем для освобождения гидроаккумулятора от жидкости достаточно лишь выключить насос и открыть кран. Сама регулировка осуществляется следующим образом: большая пружина ослабляется полностью (гайка выкручивается против часовой стрелки), далее следует включить насос и начать постепенно затягивать пружину. В тот момент, когда насос заработает и начнет качать воду, манипуляции с большой гайкой прекращают — минимальное давление вышло на отметку давления в воздушной части гидроаккумулятора плюс 0,2-0,3 атмосферы. И если за мембраной аккумулятора будет 1,2-1,3 атмосферы, то минимальное давление в баке приблизится к желаемым 1,5 атмосферам. Ну а кто хочет большего – тот должен, в начале регулировки, «прибавить» давление в накопителе (подкачав воздух за мембрану).
• Регулировка разницы давления осуществляется еще проще. Нужно попросту дождаться остановки насоса и считать показатель с манометра на коллекторе гидроаккумулятора. Если результат не устраивает, то насос отключается, вода спускается, а небольшая гайка закручивается (для повышения давления) или выкручивается (для понижения давления) на шпильку с малой пружиной. После этого насос включают и считывают «новое» верхнее давление, получившееся после регулировки.

Ну а при регулировке разницы давлений стоит учитывать «паспортную»  производительность насоса и тот факт, что давление более 6 атмосфер попросту разрушит все уплотнительные кольца в бытовых кранах и вентилях. Поэтому верхний предел не должен подниматься выше 4-5 атмосфер.

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны

Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

Поэтапный разбор работы датчика давления:

1. По открытию крана вода начинает поступать из бака.
2. По мере убывания жидкости в насосной станции давление постепенно снижается.
3. Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
4. По закрытию крана бак наполняется водой.
5. Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Работа станции при нарушении правил использования

В случае, когда оборудование работает без остановки, следует найти причину проблемы. Как правило, виной этому является некорректная настройка реле. С высокой вероятностью установлено чрезмерно высокое давление на выключение. Также встречаются случаи, при которых мотор функционирует, но система не способна накачивать воду.

Причины неполадок:

1. Пользователь допустил ошибку, не обратив внимания на наличие воды в насосе при первом старте. Можно устранить дефект, наполнив насосную станцию водой посредством специально предусмотренной для этого воронки.
2. Трубопровод поврежден или пользователь подозревает наличие воздушной пробки, которая образовалась в трубе или клапане. Чтобы выяснить причину, следует удостовериться, что впускной клапан и остальные соединения герметично закрыты. Если обнаружилось обратное, поломки устраняют.
3. Насосная станция функционирует, но доступ к воде отсутствует. В такой ситуации осуществляют проверку на предмет отсутствия доступа жидкости.
4. Трубопровод засорен. Достаточно прочистить его подходящим инструментом.
5. Насос часто включается и отключается. Как показывает практика многих пользователей, дефект возникает ввиду износа мембраны или из-за низкого давления. В первом случае деталь заменяют на новую, во втором с помощью манометра измеряют давление, убеждаются, что бак не имеет механических дефектов, например, трещин.
6. В процессе эксплуатации возможны проблемы, связанные с блокировкой обратного клапана. Такой исход возможен в случае проникновения сора внутрь. Для восстановления нормальной работоспособности трубопровод демонтируют, устраняют мусор и собирают назад.

Неправильная работа двигателя

Иногда пользователи бытовых насосных станция отмечают поломки двигателей. Мотор не включается, не издает звуков. Возможные причины:

1. Система не подключена к источнику питания, или он поврежден. Убедитесь, что ток подается на насос, а также удостоверьтесь, что схема подключения работает верно.
2. Из-за перепадов напряжения или чрезмерной нагрузки из строя вышел предохранитель. Достаточно заменить компонент новым.
3. Крыльчатка вентилятора не проворачивается. Потребуется диагностика, которая поможет узнать причину заклинивания.
4. Сломано реле или неправильно отрегулировано. Попробуйте настроить его еще раз, в противном случае следует выполнить замену.

Если двигатель вышел из строя или работает с перебоями, не стоит заниматься ремонтом в бытовых условиях. Гораздо проще, быстрей и дешевле обратиться в сервисную мастерскую, специалисты которой произведут диагностику и последующий ремонт оборудования.

Плохой напор в системе

Еще одна неприятность, подстерегающая владельца бытовой станции – недостаточный напор, который образуется ввиду следующих причин:

Неправильная настройка реле – давление находится на чрезмерно низком уровне

Чтобы устранить неполадку, следует выполнить настройку еще раз, принимая во внимание рекомендуемые производителем показатели.
Колесо или трубопровод находятся в заблокированном состояние. Проблему поможет решить чистка компонентов от скопившихся загрязнений

Если действие не помогло, лучше обратиться в сервис.
Внутрь трубопровода проникает воздух. Стоит убедиться в герметичности компонентов.
Низкий напор может возникнуть ввиду втягивания воздуха при негерметичных соединениях водопроводных труб.

Популярные модели реле

Среди многочисленных комплектующих систем водоснабжения, которые присутствуют на российском рынке, можно выделить основные категории. Дорогостоящие модели имеют верхний предел в 4-8 атм. Большинство мастеров советуют приобрести такие варианты как:

• Grundfos FF 4–8;
• Grundfos FF 4–4.

Предел у них стандартный – 8 и 4 атм. Главным преимуществом подобного приобретения станет возможность самостоятельной регулировки. Следует отметить, что обе модели относятся к категории слаботочных изделий, поэтому нецелесообразно подключать агрегаты к сети в 220 В. Для удобства использования рекомендуется воспользоваться специальным пультом управления. Также подобная покупка далеко не каждой семье по карману.

Зачастую покупатель делает выбор в пользу дешевого и доступного агрегата. К примеру, устройство на 4 атм обойдется в 4000 руб., в то время как его собрат на 8 атм в 6000 руб.

Недорогие модели также имеют предел в 5-8 атм. Примером могут служить конструкции MDR 5-8 и MDR 5-5. Показатель верхнего предела у них 8 и 5 атм соответственно. Первое приобретение обойдется в 2,9 тыс. руб., в то время как вторая в 2,1 тыс. руб. Монтаж обоих приспособлений осуществляется на мембранный бачок. Допускается подключение к сети в 220 В, а также при показателе в 380 В. Для первого случая понадобится однофазный насос. В другом случае потребуется покупка трехфазной модели. Показатели по току у них высокие. Также характеризуются превосходной степенью надежности.

Бюджетные конструкции. К таким относят PM-5 от итальянского концерна. С поставленными задачами справляется на 100%. Стоит отметить, что средняя цена на подобный продукт в разы меньше той, которая заявлена Grundfos. Цена устройства – 400 руб. Отлично работает в комплексе с бытовыми насосными установками

Среди положительных характеристик необходимо обратить внимание на показатель качества и способность работать с сетью в 220 В. Однако, в процессе подключения можно столкнуться с некоторыми сложностями

К сети в 320 В подключение не представляется возможным.

Некоторые модели

Сейчас на отечественном рынке довольно большой выбор реле давления. Здесь встречаются модели как от российских производителей, так и зарубежных. К ним относятся:

1. ПРОМА-ИДМ — универсальный регулятор, с помощью которого можно настраивать давление газа, воздуха и жидкости. Корпус прибора выполнен из пластика и устанавливается в отверстие 48×96 мм. Преобразователь обладает: четырьмя фиксированными диапазонами, улучшенными метрологическими параметрами, отличной защитой от помех, возможностью монтажа непосредственно на трубу, контролем за температурой окружающей среды и так далее.
2. Grundfos FF — реле давления от немецких производителей предназначено для автоматизированной системы водоснабжения дома, дачи и других объектов. Максимальный диапазон настройки от 0,5 до 8 атм, минимальный — от 0,2 до 7,5 атм. Устанавливать реле можно в любом удобном положении. Прибор работает от электрической сети 220 В.
3. SMS-РС F ¼ — недорогое реле-регулятор от российского производителя. Устройство предназначено для эксплуатации в диапазоне давления от 1 до 6 бар. Электрический насос запускается при 1,4 бар, а отключается при достижении 2,8 бар.
4. PC-58 — электронное реле устанавливается на напорном водопроводе. Прибор отключает помпу в следующих случаях: в системе отсутствует вода, прекращение подачи жидкости в результате засора, при остановке разбора воды. В систему можно устанавливать насос с максимальной мощностью 2,2 кВт, диапазон регулировки — от 0,5 до 6 бар.

Перед приобретением прибора следует определить несколько важных моментов. Если покупать реле для автономной системы, то в этом случае лучше подойдет бытовое устройство. Это связано с одинаковыми показателями ключевых параметров систем, где рабочее давление находится в диапазоне от 1,4 до 2,8 атм. При этом запас обязательно должен быть не менее 2 атм., так как это исключит быстрый износ мембраны и продлит срок службы прибора.

Подготовка гидроаккумулятора

Внутри металлического аккумулятора находится специальная резиновая рубашка или груша. Именно в нее и собирается вода после поступления от насоса. Корпус является герметичным, сделано это для того, чтобы внутри можно было поддерживать постоянное давление. Происходит это за счет того, что пространство за грушей заполнено воздухом. Сама же резиновая манжета препятствует выходу воздуха через отверстие для подключения. Требуемое давление нагнетается в бак через отверстие-золотник, которое спрятано с тыльной стороны под крышкой. Для закачки воздуха подойдет обычный велосипедный или автомобильный насос.

Перед подключением гидроаккумулятора необходимо соблюсти некоторые меры, чтобы все работало, как требуется. Бак уже должен быть с давлением воздуха, не следует накачивать его уже после подключения к системе. Если это не было учтено, тогда потребуется слить всю воду и накачать требуемое давление. Давление воздуха внутри бака должно быть меньше того, которое выставлено на включение реле давления или на большой пружине. Зазор между этими показателями должен составлять 10%. В случае когда реле еще не настроено, но уже производится сборка системы, тогда в гидроаккумулятор с заявленной емкостью в 25 литров следует закачать давление в 1,5 атмосферы. Максимальное значение может составлять 1,7 атмосферы. Если бак для системы планируется с емкостью от 50 до 100 литров, тогда этот показатель можно увеличить до 1,9 атмосферы.

Проверка давления

Перед тем, как будет выполнен монтаж оборудования и регулировка реле давления воды для насоса или насосной станции, необходимо проверить состояние гидробака, в частности, основной его параметр – давление воздуха. Как правило, заявленная величина составляет 1,5 атмосферы и на этапе изготовления производители действительно создают такое давление в камере. Однако, при хранении и транспортировке может произойти утечка сжатого воздуха через недостаточно герметичные соединения.

Есть и еще один нюанс: точность входящего в комплект манометра достаточна для контроля за работой системы, но для проверки и настройки лучше использовать более точный прибор. Нет необходимости специально приобретать дорогостоящее оборудование – механический автомобильный манометр с металлическим корпусом имеется практически у каждого и вполне подходит для данной цели.

На фото стандартное реле давления

Замер давление в резервуаре происходит в три этапа.

1. Удаление декоративно-защитного колпачка с ниппеля.
2. Подсоединение к ниппелю манометра.
3. Снятие показаний.

Перед тем, как отрегулировать реле давления насосной станции, важно оценить полученные показания. При этом следует учитывать некоторые закономерности

• Чем выше давление, тем больше напор, но меньше объем воды, который может быть закачан в резервуар. Кроме того, при слишком высоком давлении быстрее изнашивается мембрана.
• Низкое давление позволяет увеличить запас воды, однако, создаваемого такой системой напора не будет достаточно для чувствительного к этому параметру оборудования (джакузи, массажного душа и пр.).

Подкачивать воздух в гидробак насосной станции или стравливать его через ниппель следует до получения оптимального значения на манометре.

• При использовании сантехники с высоким напором оптимальным считается давление 1,5 атм.
• Хороший напор в обычных кранах создает давление 1 атм.
• Давление ниже 1 атм. не только снижает эффективность системы, но и может привести к повреждению «груши» гидроаккумулятора.

Настройка

При юстировке механических приборов поступают следующим образом:

1. Снимают крышку реле.
2. Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
3. Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
4. Каждый раз запускают насос. По манометру проверяют правильность настройки.

Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.

При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.

Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.

Общий порядок действий следующий:

1. Нажатием кнопки реле переводится в режим настройки.
2. Выбирается настраиваемый параметр.
3. Устанавливается его величина.

Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.

Пошаговая инструкция по настройке здесь.

Регулировка

Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

1. Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
2. На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
3. Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
4. После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.

Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Механические или электронные реле

Реле давления воды для насоса бывают двух разновидностей: механические и электронные. Механические модели намного дешевле, поэтому предпочтение, как правило, отдается именно им, а электронные с удобной автоматикой, хоть и проще в процессе эксплуатации, но менее популярны.

Помимо этого, механическая конструкция способна поддерживать в системе комфортный напор. Главная характеристика такого устройства — номинальное рабочее давление, которое варьируется в пределах 1,5-6,0 бар.

Однако у электронных приборов имеются несколько существенных преимуществ:

1. Постоянная регулировка давления насосной станции за счет подвинчивания пружин остается в прошлом. Настраивать и регулировать реле давления электронного типа после монтажа не нужно.
2. Установить электронный прибор очень просто. С этим делом справится даже новичок без особых навыков и специального образования.
3. Срок эксплуатации почти такой же, как у долговечной механической модели.

Стоимость электронного приспособления регуляции напора составляет 2 000-4 000 рублей. Если потратить немного времени на обход нескольких точек продаж, то можно приобрести качественной устройство по справедливой цене. Сильно экономить тоже не стоит, так как высока вероятность, что дешевый механизм быстро выйдет из строя.

Рабочие элементы приспособления и функционирование

С точки зрения конструкционных особенностей реле является блоком небольших размеров, оснащенным специальными пружинами. Первая из них определяет границу максимального давления, а вторая – минимального. Настройка производится при помощи вспомогательных гаек, размещенных внутри корпуса.

Ознакомление с внутренним строением устройства

Рабочие пружины соединены с мембраной, которая реагирует на скачки давления тем либо иным образом. Превышение максимальных показателей приводит к сжатию спирали из металла, а уменьшение – к растяжению. Благодаря такому устройству, в контактной группе осуществляется смыкание и размыкание контактов в определенный момент.

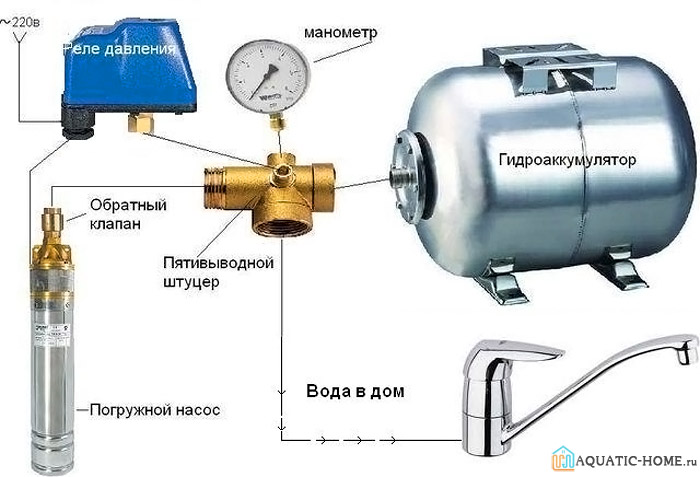

Расположение прибора в общей схеме

Принцип работы реле давления для гидроаккумулятора заключается в следующем. В мембранный бак поступает вода до полного его заполнения, что приводит к росту давления. С достижением максимально допустимого уровня насос прекращает качать жидкость.

По мере расхода воды давление в системе падает. При преодолении нижнего уровня оборудование вновь включится. Циклы включения и выключения повторяются снова и снова, пока элементы системы будут находиться в рабочем состоянии.

Схема подключения при наличии сливного крана в системе

Обычно реле состоит из следующих элементов:

• корпуса из пластика;
• резиновой мембраны;
• поршня из латуни;
• мембранной крышки;
• шпилек с резьбой;
• металлической пластины;
• муфты для крепления кабеля;
• колодки для клемм;
• шарнирной платформы;
• регулировочных пружин;
• контактного узла.

С помощью манометра можно визуально определить давление

Мощность насоса и потребности системы

Мощность устройства должна быть соизмерима с потребностями системы. Недостаток напора плох, но и слишком большое давление не нужно. Если для водопровода подобран слишком производительный насос, напор в системе возрастет, и все ее элементы будут подвергаться ненужной дополнительной нагрузке. Это приводит к быстрому износу и частым поломкам.

Давление воды в системе должно быть никак не меньше двух атмосфер. Этого хватит для комфортных водных процедур, а также для запуска автоматической стиральной машины. Хотя некоторые модели более требовательны в отношении условий эксплуатации. Например, если в доме имеется душевая кабина, гидромассаж, джакузи или другие подобные устройства, давление должно быть повыше.

В таком случае лучше увеличить напор в водопроводной системе до 5-6 атмосфер. Отдельные виды техники требуют еще более высоких показателей. Поэтому первым шагом перед установкой насоса, повышающего давление, должно стать изучение документации бытовой техники. Если какие-то устройства планируется приобрести в будущем, их характеристики также нужно учесть.

Для создания постоянного высокого давления в системе используют специальные насосные станции, включающие насос и гидробак. Их работа управляется с помощью реле давления

Точные расчеты может сделать специалист, но обычно достаточно предварительных данных, сделанных “на глазок”. Чтобы определить, какой напор реально существует в системе, можно использовать обычную литровую банку. Воду открывают и замеряют, сколько литров воды вылилось из крана в течение минуты.

Затем нужно разобраться с текущими потребностями. Если неудобства связаны с тем, что при открытом кране на кухне трудно принять душ из-за низкого напора, достаточно использовать обычный насос, который повысит давление на пару атмосфер. Но если в доме есть автоматическая стиральная машина, душевая кабина или другая техника такого рода, следует изучить техническую документацию.

Каждый такой потребитель требует определенного напора воды. Отсутствие достаточного давления может привести к работе дорогостоящей техники вхолостую. На такие условия работы бытовые приборы, особенно зарубежного производства, не рассчитаны. Вызванная отсутствием нормального напора поломка может рассматриваться как случай, не соответствующий гарантийным условиям.

Можно ориентироваться на максимальные показатели по давлению в водопроводной системе, указанные в паспортах устройств. При наличии большого количества такой техники стоит обратиться за консультацией к инженеру. Выбирая подходящую по мощности модель водяного насоса для повышения давления, следует также учитывать потребности техники, приобретение которой запланировано в будущем.
