2 метода правильной настройки реле давления гидроаккумулятора и автоматики насоса

Ремонт насосной станции своими руками

Для возобновления работы НС необходимо сделать следующее:

Всасывающая магистраль

Самостоятельный ремонт обратного клапана обычно заключается в удалении грязи или длинноволокнистых включений, которые мешают заслонке закрыться. При более сложных поломках деталь меняют.

Если на армированном шланге появились трещины, через которые насос подсасывает воздух, их необходимо заклеить армированным скотчем для ремонта трубопроводов.

Насос

Залипание крыльчатки обычно случается после длительного простоя. Чтобы реанимировать агрегат, рабочее колесо нужно просто повернуть рукой, не забыв, конечно, отключить насос от электросети.

Есть модели, в полость которых устанавливается нержавеющий вкладыш. Менять его гораздо дешевле, чем весь корпус.

Замене подлежат и вышедшие из строя конденсатор с электродвигателем. Попытка перемотать обмотку двигателя самостоятельно может привести к ухудшению характеристик насоса.

Гидроаккумулятор

Трещина в корпусе гидроаккумулятора – весомый повод обратиться в сервисную службу. Но если размеры ее не велики, можно попытаться заделать отверстие составом типа «холодной сварки». При разрыве мембраны или баллона деталь однозначно придется менять.

Выбирая НС, лучше отдавать предпочтение моделям с баллонным гидроаккумулятором. Замена резиновой «груши» в таких резервуарах, независимо от модели, осуществляется очень легко. Что касается мембранных накопителей, то во многих моделях этого типа установить новую мембрану может только сервис-инженер.

Старая и новая резиновые мембраны

Чаще всего для нормализации работы НС просто нужно докачать воздух в полость гидроаккумулятора. Делается это с помощью обычного насоса с золотниковым шлангом. При этом давление следует контролировать манометром.

Бытовка, оснащенная санузлом и душем, делает пребывание на дачной стройке комфортным. Бытовки дачные двухкомнатные с туалетом и душем – все от материалов до конечной отделки.

Правила изготовления и установки клеток Золотухина для содержания кроликов описаны в этой публикации.

Его рекомендуемое значение указывается в характеристиках к гидроаккумулятору (обычно 1,5 атм.), но точно придерживаться этой величины не обязательно. В идеале давление воздуха в баке должно быть составлять не более 10% от давления включения насоса.

Реле

Очистка от грязи контактной группы и присоединительного патрубка у пользователей обычно затруднений не вызывает.

Кстати, налет с контактов лучше всего удалять мягким школьным ластиком.

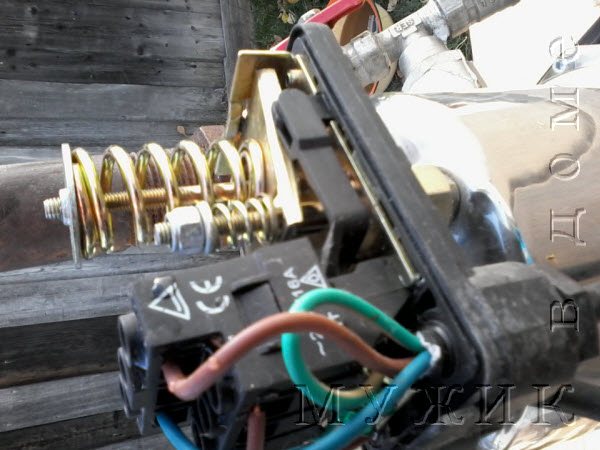

Подстройку реле осуществляют вращением двух гаек, навинченных на штоки с надетыми на них пружинами.

Если насос по причине износа не может развить достаточный для отключения напор, нужно дождаться, пока стрелка манометра замрет на максимальной отметке, а затем вручную обесточить агрегат. Далее понемногу отпускайте гайку малой пружины, пока контакты не щелкнут.

Это будет означать, что верхний предел рабочего диапазона реле соответствует максимальному давлению, которое может обеспечить насос на текущий момент. Для запаса малую пружину можно ослабить еще немного. При затягивании гайки диапазон, наоборот, будет увеличиваться.

Подобные действия можно производить и с большой пружиной, если она, к примеру, ослабла.

Учтите, что при уменьшении давления отключения уменьшится и объем воды, который насос сможет накачать в гидроаккумулятор. Чтобы исправить ситуацию, выпустите часть воздуха из гидроаккумулятора.

Определение порога срабатывания.

Как у реле давления для системы водоснабжения определить пределы срабатывания?Нижний предел давления воды в системе связан с давлением воздуха за мембранной камерой, поэтому минимальное давление воды водопроводе должно быть на 0,1-0,2 бар выше, чем давление воздуха.

Пример: давление воздуха составляет 1,3 атм, нижний предел срабатывания составляет 1,4-1,5 атм.

Этот метод продлит срок службы мембраны, но необходимо также учитывать характеристики насоса, и такие значения, как нижний предел включения, всегда должны быть ниже давления в системе водоснабжения.

Поэтому выбор таких параметров всегда взаимосвязан, и все факторы должны быть приняты во внимание. Как правило, верхний порог реле устанавливается автоматически

Реле устанавливаются на заводе таким образом, чтобы разница между нижним и верхним пределами давления соответствовала 1,4-1,6 бар. Это означает, что если нижний предельный уровень установлен в пределах 1,5 бар, то верхний предельный уровень соответствует 2,9-3,1 бар. Для получения более высокого давления воды в системе можно изменить верхний порог срабатывания. Необходимо учитывать различные нюансы

Как правило, верхний порог реле устанавливается автоматически. Реле устанавливаются на заводе таким образом, чтобы разница между нижним и верхним пределами давления соответствовала 1,4-1,6 бар. Это означает, что если нижний предельный уровень установлен в пределах 1,5 бар, то верхний предельный уровень соответствует 2,9-3,1 бар. Для получения более высокого давления воды в системе можно изменить верхний порог срабатывания. Необходимо учитывать различные нюансы.

• Характеристики реле давления. Существует базовое максимальное значение для бытового использования, соответствующее 4-м атмосферам, выше которого давление не может быть увеличено.
• Характеристики насоса. Обычно параметры насоса имеют фиксированный нижний и верхний предел рабочего давления воды. Чтобы насос работал эффективно в течение длительного времени, пороговые значения для включения и выключения должны быть установлены в пределах указанных значений. Мало того, рекомендуется установить пороги выключения и включения немного ниже, так, чтобы допускалось не менее 0,5 или 0,2 атм. Следует помнить, что перегрузка может пагубно сказаться на сроке эксплуатации электрооборудования.На практике может возникнуть ряд проблем, и все настройки необходимо отрегулировать, чтобы обеспечить максимально эффективное водоснабжение..

Особенности и разновидности автоматики для насоса

В зависимости от применяемых элементов и их функциональности выделяют три поколения автоматического контроля. Для его организации чаще всего используются следующие устройства:

• Блочная автоматика. Принцип работ базируется на изменении напора давления при открывании и закрывании крана.
• Панель пуска. Основное предназначение – запуск и отключение скважинного насоса.
• Реле давления. Предупреждает выход из строя насоса при прекращении подачи воды. Отключает оборудование при отсутствии напора воды.
• Станция управления. Способна отключить оборудование, если отсутствует вода.

Чтобы процесс перекачки было легче контролировать, устанавливаются специальные контроллеры в виде лампочки. Они могут включаться при включении или выключении насосного оборудования, а также при возникновении неисправностей любого характера.

Принцип их работы довольно простой. При открытом кране механизм находится во включенном состоянии. После закрытия крана контроллер продолжает удерживать насос включенным 10 секунд, после чего переходит в режим ожидания. При холостом ходе или в других аварийных ситуациях срабатывает защита.

Преимущества и недостатки контроллеров

Применение контроллеров значительно упрощает процесс использования насосного оборудования. К тому же правильно подобранные механизмы способны предупредит серьезные поломки в случае непредвиденной ситуации. Они имеют компактные размеры, но при этом отличаются функциональностью. Риск влияния человеческого фактора на работу оборудования практически отсутствует.

Не лишены контроллеры и недостатков:

• не могут применяться в системе с давлением более 2,2 бар;
• некоторые модели рассчитаны на ограниченный поток воды;
• электронные платы часто выходят из строя при скачках напряжения.

Наличие автоматики для насосной станции – это залог ее бесперебойной и длительной работы.

Источники

• http://okanalizacii.ru/vodosnabzhenie/nasosy-i-stancii/rele-davleniya-vody-dlya-nasosa.html
• https://yanashla.com/luchshie-rele-davleniya-dlya-nasosa/
• https://o-vode.net/vodosnabzhenie/davlenie/rele
• https://belkin-labs.ru/articles/95/
• https://bulding.ru/water/water-supply-of-the-pressure-switch-the-water-pressure-switch-for-the-pump-the-device-and-the-principle-of-operation-troubleshooting-by-yourself.html
• https://o-vode.net/vodosnabzhenie/davlenie/rele/kakie-neispravnosti-mogut-byt
• https://master-water.ru/katalog/nasosy/avtomatika

Настройка реле давления насосной станции

Если давление воздуха в баке-накопителе оказалось правильным и все фильтры в системе очищены от засоров, можно приступать к регулировке реле давления воды для насосной станции. Для этого необходимо придерживаться следующей последовательности действий:

1. Отключив насос от сети, необходимо слить воду из водопровода через самый нижний кран и снять крышку с реле (для этого понадобится обычная отвертка или подходящий гаечный ключ).
2. Теперь следует включить насос, начав таким образом заполнение системы водой.
3. Когда насос выключится, запишите показания манометра. Это будет текущее значение Poff.
4. Теперь необходимо слегка приоткрыть кран, расположенный в наивысшей точке водопровода либо максимально удаленный от насоса (при одноуровневой системе). Как только давление в сети упадет до определенного уровня, насос снова включится. В этот момент необходимо снова записать показания манометра, определив таким образом текущее значение Pon и разность давлений, на которую настроено реле. Заодно постарайтесь определить, устраивает ли вас напор, с которым текла вода в этот момент. Напомним, что проверочный кран должен располагаться выше или дальше всех остальных, то есть в точке, где напор воды является наименьшим.
5. Если напор в момент пуска насоса показался недостаточным, давление Pon необходимо поднять. Для этого питание установки снова отключают, после чего поджимают соответствующей гайкой самую большую пружину в реле. Если же вы считаете, что напор можно уменьшить, ослабьте пружину.
6. Теперь следует заняться настройкой разности давлений Poff и Pon, которую вы уже вычислили. Оптимальное ее значение составляет 1,4 атм. Если вы получили меньший результат, то водоснабжение будет более равномерным, но насос будет запускаться чаще, что приведет к сокращению срока его службы. Если же разность между Poff и Pon оказалась больше 1,4 атм, то установка будет работать в более щадящем режиме, но разница между максимальным и минимальным напорами будет гораздо более заметной. Для подстройки данного параметра необходимо вращать гайку второй – малой — пружины. Увеличивая силу ее сжатия, мы увеличиваем разность давлений и, соответственно, Poff. Ослабление пружины приведет к обратному эффекту.
7. После регулировки необходимо проверить, насколько правильно она была выполнена. Водопровод снова дренируется, насос включается в сеть и запускается. Далее все действия повторяются в том же порядке.

Обратите внимание: чувствительность у второй пружины, отвечающей за подстройку разности давлений, больше чем у первой

Поэтому силу ее сжатия следует корректировать осторожно, поворачивая гайку на небольшой угол

Ремонт насосной станции своими руками, замена сальника и других деталей

Насосная станция нужна для частного дома. При неожиданной поломке будет причинено немало неприятностей. Конечно, многие из поломок настолько типичны, что ремонт насосной станции своими руками выполнить совсем несложно. Узнаем, как это делается.

Насосная станция для дома ремонт

Если нужно добиться успешного функционирования водопроводной системы, то вам придется создать нужное давление и напор. В некоторых случаях эта проблема решается при помощи станции. Сам насос будет качать воду, поступающую непосредственно в бак. Как только давление будет максимально высоким, то насос может отключиться. В результате вся вода будет израсходована, а показатель давления снизится. Процесс управления осуществляется в автоматическом режиме.

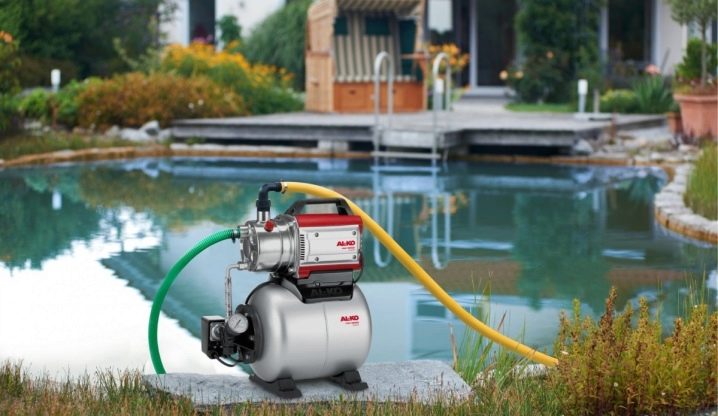

Насосная станция обеспечивает поступление воды в дома и другие строения, которые находятся на одном участке

После изучения работы при необходимости можно выполнить ремонт насосной станции и что важно – это не очень сложно

Ремонт реле насосной станции и другие поломки

Главные причины неисправности

Как известно, любое оборудование не может быть вечным, поэтому случаются поломки. Насосная станция перестала работать или же, некорректно функционирует при отключении, подачи электричества нет воды в самой системе.

Бытовой насос устроен не очень сложно, поэтому ремонт насосной станции может быть выполнен без привлечения специалистов.

Порой вполне достаточно просто разобрать систему и сменить деталь, вышедшую из строя. Также можно проклеить трещины на поверхности бака и убедиться в подаче электричества, хотя если не удалось найти должного решения, то необходимо обратиться к специалисту.

Бытовая насосная станция ремонт

Наиболее популярные проблемы

№1. Насос продолжает вращаться, но вода все равно не поступает. Как правило, это связано с нарушением герметичного состояния трубопровода, а также с некорректной работой обратного клапана. При ее отсутствии можно просто долить нужный объем и проверить обратный клапан.

Как разобрать и почистить реле давления РДМ-5

Казалось бы, что может быть проще в бытовой насосной станции, чем реле давления? Однако случается, что и оно достаточно быстро выходит из строя: насос перестает отключаться при достижении максимального установленного давления выключения или, например, реле давления не включает насос до тех пор, пока из гидрофора не вытечет вся вода. Что же делать? Нужно ли менять реле давления, или можно наладить старое?

В ряде случаев со временем могут сбиться настройки реле, и достаточно лишь отрегулировать пружины должным образом. Если опыта в этом нет, лучше ничего не крутить, а обратиться в сервис к специалистам.

Процедура ремонта реле давления, как правило, сводится к его очистке. Но как почистить реле насоса и нужно ли для этого его отсоединять, или можно выполнить всю процедуру, просто сняв крышку? Для того, чтобы ответить на эти вопросы, следует знать устройство и иметь представление о принципе работы реле давления.

Вообще реле давления насосной станции может несколько лет работать без каких-либо сбоев, тем не менее из-за некачественной воды, повышенной влажности и перебоев напряжения поломки все же случаются, и если их не устранить вовремя, то можно поплатиться двигателем насоса или, если повезет, обойтись лишь заменой лопнувшей мембраны гидрофора.

В случае с содержащей много железа и жесткой водой происходит постепенное «забивание» прохода рабочей камеры, диаметр которого около 5 мм.

Время от времени нужно разбирать реле давления и чистить рабочую камеру

Рано или поздно это приводит к тому, что реле давления перестает включаться или же совсем перестанет выключаться, в результате чего насосная станция может работать без отключений. Для того, чтобы исправить ситуацию, следует прочистить засорившийся проход или полностью саму камеру реле давления в случае сильного загрязнения.

Чтобы приступить к выполнению данных процедур, нужно обязательно отсоединить реле от электрической сети и, открыв кран, сбросить излишнее давление в системе. В нашем случае мы имеем дело с реле РДМ-5. Вскрываем крышку реле, выкрутив отверткой фиксирующую крышку пробку.

Перед тем как снять реле давления, необходимо отсоединить от него кабели и открутить накидную гайку ключом «на 17».

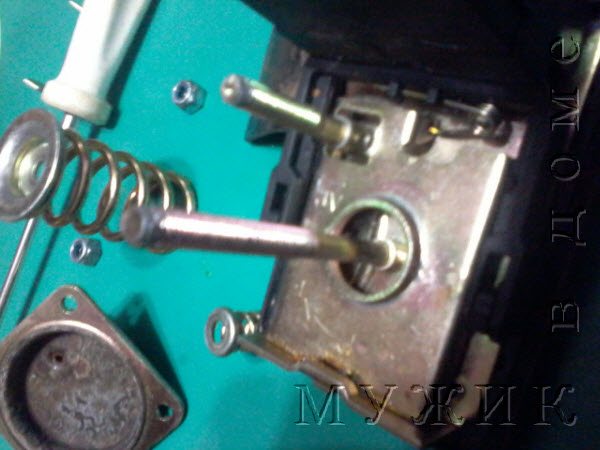

Засорившийся проход реле давления легко чистится любым не острым предметом, дабы не нанести вред резиновой мембране. Лучше сразу выкрутить все 4 винта на обратной стороне реле давления, снять фланец, мембрану, металлическую пластинку с двумя ушками и тщательно почистить и промыть их и рабочую камеру.

Видно, что под пружинами одна сторона пластины сильно поднята вверх, и никакими усилиями выровнять ее вручную оказалось невозможным. До тех пор, пока не была вскрыта камера с мембраной реле давления.

Теперь пластина вернулась в свое первоначальное положение, что видно на фото ниже.

На фото четко видна еще одна третья пружина, похожая на булавку, которая одной стороной крепится защелками на пластмассовом основании реле, а другой — к той самой пластине. Про нее мало кто говорит, но из-за износа пластмассовых защелок также могут возникнуть проблемы в работе реле давления по причине самопроизвольного смещения пределов включения-выключения.

Чистка реле давления РДМ-5 оказалась выполнена в считанные минуты. Осталось только собрать реле в обратном порядке, уплотнив перед монтажом резьбу специальным герметиком или фум-лентой.

Встречается и другая причина нестабильной работы реле давления — повышенная влажность в месте установки насоса с автоматикой, что является причиной подгорания и окисления контактов реле. При этом рале давления включается с некоторой задержкой или при легком постукивании корпуса реле рукой. Чтобы убедиться, что причина, по которой не включается реле давления насосной станции, кроется именно в этом, не обязательно полностью разбирать реле, достаточно лишь снять крышку. Увидели белый налет или капельки жидкости на металлических деталях — велика вероятность подгорания контактов.

Если после чистки реле давления станция все равно продолжает работать нестабильно, качает рывками и наблюдаются резкие скачки давления, то следует проверить обратный клапан, а также давление воздуха в гидрофоре, которое должно быть ниже настроенного давления включения РДМ-5 примерно на 0,2-0,3 бара. При меньшем давлении в гидробаке его нужно подкачать автомобильным насосом. Если при нажатии из ниппеля потечет вода, значит нужно менять мембрану гидроаккумулятора.

Лопнувшая мембрана гидроаккумулятора насосной станции

Принцип работы гидроаккумулятора

Принцип работы гидроаккумулятора.

Когда внутри конструкции имеется воздух, показатель штатного давления составляет 1,5 атм. При включении насосного оборудования в емкость закачивается вода. Чем больше жидкости поступает, тем сильнее сжимается свободное пространство гидробака.

Когда давление достигает заданного уровня (для 1-этажных дач – 2,8-3 атм.), происходит отключение насоса, что стабилизирует рабочий процесс. Если в это время открыть кран, вода будет поступать из резервуара, пока уровень давления в водопроводе не снизится до 1,6-1,8 атм. После этого включается электронасос и заново запускается весь цикл.

За включение поверхностного и глубинного насосов в зависимости от указанных показателей отвечает автоматика. Это манометр и реле давления, благодаря которым оптимизируется работа оборудования.

Настройка

При юстировке механических приборов поступают следующим образом:

1. Снимают крышку реле.
2. Устанавливают точку отключения насоса — давление, выше которого напор в трубах подниматься не будет. Для этого вращают винт, поджимающий основную (большую) пружину.
3. Устанавливают точку включения насоса (минимальное давление в трубах). Для этого вращают винт, поджимающую дополнительную (малую) пружину.
4. Каждый раз запускают насос. По манометру проверяют правильность настройки.

Проще всего настраиваются стрелочные реле. На корпусе реле расположены два регулятора. Они легко поворачиваются отверткой с прямым шлицом.

При повороте левого регулятора изменяется положение флажка, указывающего на значение давления включения насоса. Правый регулятор отвечает за давление, при котором насос перестает работать.

Настройка электронных реле осуществляется с помощью кнопок, расположенных под цифровым дисплеем.

Общий порядок действий следующий:

1. Нажатием кнопки реле переводится в режим настройки.
2. Выбирается настраиваемый параметр.
3. Устанавливается его величина.

Конкретные действия можно выяснить в инструкции по пользованию реле. У разных моделей они могут значительно отличаться.

Пошаговая инструкция по настройке здесь.

Регулировка

Регулировка реле давления. Как правило, реле, входящее в комплект станции, имеет заводские настройки, заранее подготовленные под определённые условия.

Но, случается, что приспособление требует замены. В таком случае, подгонку параметров приходится осуществлять самостоятельно.

Чтобы начать процедуру, необходимо освободить реле от декоративного корпуса, который также является защитой внутренних частей.

За регулировку реле отвечают две прижимные гайки, находящиеся на стержнях с пружинами. Они имеют соответствующие обозначения. Одна отвечает за высокое давление, вторая за низкое.

Последовательность регулировки:

1. Для начала, необходимо убедиться, что расширительный бак пустой. После, производится измерение давления воздуха в груше. Для этого следует воспользоваться золотником, находящимся на корпусе гидроаккумулятора.Измерение и подкачка осуществляется при помощи насоса, снабжённого манометром. Минимальное давление должно находиться в пределах 1,5–1,8 Атм. Если этот показатель ниже, то производится подкачка. Выше, воздух стравливается через золотник.
2. На станцию подаётся электропитание. Насос начинает накачивать воду. За давлением можно наблюдать по манометру, входящему в состав всего агрегата.Достигнув верхнего предела, который должен находиться между 2,5 и 3 Атм, давление воздействует на реле и отключит мотор. При необходимости, регулировка осуществляется гайкой верхнего предела.
3. Нижний предел определяется при открытии кранов в системе. Постепенно понижаясь, давление воды в баке приведет к расширению груши, и она снова надавит на мембрану реле, запуская мотор.Для обеспечения оптимальной работы станции, минимальное давление на манометре гидроаккумулятора не должно опускаться ниже 0,8–0,9 Атм. Регулировка производится соответствующей гайкой.
4. После установки требуемых параметров, следует произвести несколько полных циклов, для проверки всей системы.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину.

Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Особенности

Автоматика для насоса, как и для отопления, поддерживает нормальную работу системы, следя за множеством параметров, например, давлением, температурой насоса, осуществляет распределение воды в системе и тому подобное. Для корректной работы необходимы несколько узлов различного типа и их настройка под конкретную специфику начиная от типа насосного оборудования и глубины скважины и заканчивая количеством точек водозабора и необходимым рабочим давлением.

Штатная работа насоса поддерживается работой автоматики важных узлов.

• Распределяющее коллекторное устройство. Обеспечивает подачу воды в несколько точек водозабора по всей обслуживаемой территории.
• Реле. Контролирует запуск и остановку насоса. Необходимо для контроля оптимального давления в системе. При продаже имеет базовые настройки от производителя, которые могут изменяться согласно нуждам конкретной системы.
• Манометр, устройство измеряющее рабочее давление системы.
• Датчик сухого хода. Необходим для предотвращения перегрева насосного оборудования при отсутствии воды в системе.

Минимальный объем автоматики для насосной станции включает контроллер и систему защиты.

• Контроллер, регулирующий мощность насоса. Необходим для работы системы в оптимальном режиме.
• Система защиты:

• датчик сухого хода;
• датчик, защищающий от перегрева;
• датчик, определяющий разрыв в напорной магистрали.

Можно отметить положительные и отрицательные моменты при использовании автоматики.

Автоматика, как и любое сложное устройство, призвана улучшить работу механической составляющей, в данном случае насоса, в связи с этим ее использование предоставляет определенные преимущества, к ним относятся:

• широкий выбор специализированных агрегатов позволяет подобрать подходящий вариант к насосу с практически любыми параметрами;
• набор автоматики уже скомпонован в систему и готов к работе, поэтому можно не заниматься подбором отдельных узлов, не проверять детали на совместимость и синхронизацию взаимодействия;
• главное достоинство автоматики – это работа в плавном размеренном режиме всей насосной системы, при этом следить за ее балансировкой не нужно, потому что это также задача автоматики.

Кроме положительных качеств, автоматика имеет и свои недостатки, и вот какие:

• скомпонованная система стоит дороже, чем ее сборка из отдельных узлов самостоятельно;
• при наличии определенных познаний можно подобрать каждый узел так, чтобы он идеально отвечал требованиям насосной системы и настроить его на оптимальную работу; при готовой системе такое полное совпадение редкость, но если поискать, можно найти хороший вариант с высоким соответствием;
• автоматика по большей части плохо сочетается с вибрационными насосами из-за их специфичного требования к входному давлению в 0.3 атм, на которое она не рассчитана.

Реле давления для гидроаккумулятора полностью отвечает за его режим работы и периодичность активации насоса. Это главное управляющее устройство системы. Вся схема подачи воды тесно связана с выставленными на нем значениями. Именно этот элемент дает сигнал электронасосу включаться или выключаться.

Принцип действия

Работа производится следующим образом. Изначально, бак гидроаккумулятора – пустой. Контакты реле находятся в замкнутом положении. При подаче электропитания, мотор начинает работать, приводя в действие насос. Вода, заполняя бак, создаёт давление.

Разница между этим показателем и аналогичным в груше приводит в движение мембрану, размыкающую контакты. Весь агрегат обесточивается и переходит в ждущий режим.

Теперь, срабатывание реле зависит исключительно от перепада давления между грушей и водой, находящейся в баке. Обычно, давление воды ограничивается пределом в 2,5 Атм, а воздуха – 1,5.

При открытии крана в системе, давление воды в гидроаккумуляторе начнёт понижаться. Груша с воздухом, расширяясь, воздействует на мембрану и приведёт к замыканию контактов. Станция снова начнёт работу и отключится лишь после достижения заданного предела.

Возможно, Вас заинтересует статья о насосных станциях для дачи. Статью о насосных станциях с гидроаккумулятором и без него читайте здесь.

Нюансы подключения гидроаккумулятора

Устройство с грушевидной емкостью предполагает, что внутри нее находится вода, а не воздух. Эта особенность дает преимущество над модификацией с плоской мембраной. Причина в том, что в последнем случае жидкость контактирует с металлом, из которого изготовлен корпус бака. В итоге появляются очаги коррозии. Это нужно учитывать при выборе модели.

Кроме того, «грушу» проще поменять, если она выйдет из строя. Обычно это происходит через 10-15 лет после подключения циркуляционного насоса с гидроаккумулятором. Кроме проблемы выбора, при монтаже нужно учитывать следующие аспекты:

1. Точка монтирования должна располагаться на максимально возможной высоте. В идеале это чердак дома. Данный фактор позволяет увеличить давление в трубопроводе.
2. Несмотря на то, что фланцы оцинкованные, а корпус окрашен, помещение, где устанавливается гидроаккумулятор должно быть сухим. Повышенная влажность приведет к появлению конденсата, ржавчины и преждевременному выхода оборудования из строя.
3. Подключать лучше при помощи гибких шлангов в нержавеющей оплетке. Крепить стоит накидными дюймовыми гайками.
4. Входная труба – место врезки фильтра грубой очистки, который не даст возможности ржавчине, окалине и прочим твердым взвешенным частицам попасть в емкость и повредить мембрану.
5. На входе монтируется шаровый кран, с помощью которого можно отсечь разводку от подающей трассы, если придется ее ремонтировать или обслуживать насос. Вода в доме будет все равно.

Перед покупкой необходимо произвести предварительные расчеты. Они заключаться в определении требуемых рабочих параметров и характеристик гидробака. Обязательно посмотри это видео, там человек рассказывает как самостоятельно выбрать бак.

Мнение «чем больше емкость, тем лучше» – неверное. Слишком большой запас воды приведет к ее застаиванию. В результате могут размножиться вредные бактерии, образоваться осадок, появиться неприятный запах. Места такой бак занимает много, весит ответственно. Если потребление небольшое, а электроэнергия отключается редко, покупка такого оснащения нецелесообразна.

Слишком малая емкость неэффективна, так как насос будет включаться часто, что неблагоприятно сказывается на сроке службы. Для расчетов применяется специальная формула. В качестве альтернативного метода определения требуемого объема бака используют соответствие мощности насосной станции и размера емкости. Больше производительность – больше размер бака.

Для этого используют специальные таблицы. Если условия совсем стесненные, имеет смысл рассмотреть возможность приобретение насоса с плавным пуском, и не тратить деньги на гидроаккумулятор. Но если есть возможность установить оба элемента, преимущества будут заключаться еще и в экономии. Но главное, такая система будет работать долго и бесперебойно.

Каким должно быть давление воздуха в воздушной полости гидроаккумулятора?

Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления включения насоса.

Причем давление воздуха нужно измерять только на отключенном от системы баке (без давления воды). Давление воздуха нужно регулярно контролировать и по необходимости приводить в норму, это заметно продлит жизнь мембране. С этой же целью не рекомендуется делать перепад давления между включением и выключением насоса слишком большим. Оптимальным является перепад в 1,0-1,5 атм. Бóльшие перепады сильнее растягивают (нагружают) мембрану, тем самым уменьшая её срок службы, и более того, большие перепады давления не комфортны при пользовании водой.

Гидроаккумуляторы рекомендуется устанавливать в местах не подверженных затоплению и с невысокой влажностью. В этом случае фланец гидроаккумулятора прослужит намного дольше. Поскольку никаких нагрузок баком не воспринимается, нет необходимости в дополнительном креплении. Гидроаккумулятор можно просто устанавливать на пол на штатные опоры.

При выборе конкретной марки гидроаккумулятора следует обратить внимание на материал мембраны, наличие сертификатов и санитарно-гигиенических заключений, удостоверяющих, что гидроаккумулятор предназначен для использования в системах с питьевой водой. Также не лишним будет убедиться в наличии запасных мембран и фланцев, чтобы в случае проблем не пришлось покупать полностью новый бак. Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при поломке реле давления)

Именно поэтому большинство баков рассчитаны на давление в 10 бар

Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при поломке реле давления). Именно поэтому большинство баков рассчитаны на давление в 10 бар.

Часто возникает вопрос о том, сколько воды находится в гидроаккумуляторе?

Например, если отключат электричество, сколько литров воды можно будет использовать?

Это значение зависит от установок реле давления. Как нетрудно догадаться, чем выше разница по давлению, между включением и выключением насоса, тем больше воды войдет в гидроаккумулятор, однако эту разницу необходимо лимитировать по причинам изложенным выше.

В качестве примера мы приводим таблицу заполняемости гидроаккумуляторов.

Согласно этой таблице, в 200 литровом гидроаккумуляторе при следующих установках реле давления: Включение насоса — 1,5 бар Выключение насоса — 3,0 бар Давление воздуха — 1,3 бар

Запас воды составит 69 литров, что составляет примерно треть от всего объема.

В заключение несколько слов о необходимом объеме гидроаккумулятора.

Минимальный рекомендуемый объем вычисляется по следующей формуле:

A_max — расчетный максимальный расход воды (литр/мин) К — коэффициент, зависящий от мощности электродвигателя насоса (см. таблицу ниже) P_max —давление выключения насоса, бар P_min — давление включения насоса, бар P_возд. — давление в воздушной полости гидроаккумулятора, бар

Мощность насоса, кВт

Выберем минимально необходимый объем гидроаккумулятора для системы водоснабжения на базе насоса Водолей БЦПЭ 0,5-50 У со следующими установками:

P_max = 3,0 бар P_min = 1,8 бар P_возд. = 1,6 бар А_max = 2,1 м³/ч (35 л/мин) K = 0,25 (так как мощность насоса находится в диапазоне 0,55–1,5 кВт)

Выбираем следующий ближайший объем гидроаккумулятора — 35 л.

Отметим, что объем бака на уровне 24-50 литров прекрасно согласуется с другими методиками расчета гидроаккумуляторов для бытовых систем водоснабжения и эмпирическими рекомендациями различных производителей насосного оборудования.

Бóльший объем следует выбирать в том случае, если имеют место быть частые выключения электроэнергии, однако надо помнить, что в любом случае вода заполняет примерно треть общего объема (см. выше таблицу заполняемости). И конечно, чем более мощный насос установлен в систему (актуально для насосов мощностью 1,1 кВт и выше), тем больший размер гидроаккумулятора необходимо предпочесть, это сократит число повторно-кратковременных включений и продлит срок службы электродвигателя насоса.

Покупая гидроаккумуляторы больших объемов, надо отдавать себе отчет в том, что водой надо регулярно пользоваться, поскольку при длительном простое, её качество начинает ухудшаться. Ведь использовать всю воду из гидроаккумулятора объемом 24 или 50 литров гораздо проще и быстрее, чем из 100 или 200 литрового.

С моделями и ценами на гидроаккумуляторы можно ознакомиться в разделе «Принадлежности к насосам ».

Как купить насос Водолей?
