Разводка воды в квартире: пошаговая инструкция

Нормативные требования

1. Какие нормативные документы регламентируют монтаж канализации и водопровода в квартире, и какие требования предъявляются к этим системам?

Требования к внутренним инженерным сетям изложены в СНиП 2.04.01-85, однако при проектировании и монтаже используется актуализированная версия документа — пресловутый свод правил СП 30.13330.2012.

Обложка документа

Вот выдержки из его текста, так или иначе затрагивающие разводку воды и канализации в квартире.

Водопровод

Для разводки питьевой воды можно использовать материалы, имеющие гигиенический сертификат;

Сертификат соответствия санитарно-гигиеническим нормативам

Для горячей воды необходимо использовать трубы с термостойкостью не ниже +75 градусов. Именно до этого значения может подниматься температура в системе ГВС;

• Полотенцесушители нужно подключать к стоякам подачи циркуляционной системы ГВС. При этом сушилка должна быть оборудована запорной арматурой и байпасом;
• Давление воды в трубах может достигать 6 атмосфер;

Типичное давление на ХВС

• Разводка воды в квартире может быть открытой и скрытой. При этом, скрыто нельзя монтировать обслуживаемые соединения труб и арматуры (в том числе резьбовые);
• При совместном монтаже канализации и водопровода канализационные трубы прокладываются ниже;
• При совместном монтаже водопроводов ГВС и ХВС ниже прокладываются трубы с холодной водой;

Горячие трубы крепятся к стене над холодными

• Длинные подводки ГВС из полимерных материалов нужно снабжать компенсаторами (изгибами и скользящими хомутами, исключающими деформацию трубы вследствие удлинения при нагреве);
• Трубы, которыми разводится водоснабжение, должны иметь постоянное гидравлическое сопротивление весь период эксплуатации;

Типичное состояние стального водопровода

На вводе воды в квартиру должна стоять запорная арматура;

Краны на вводе воды в квартиру

• Подводки ХВС и ГВС должны комплектоваться водосчетчиками (они ставятся на вводе в квартиру после кранов);
• Перед водосчетчиком должен стоять фильтр (механический или магнитно-механический);
• Водосчетчик должен комплектоваться обратным клапаном, установленным до или после него;

Фильтры и обратные клапаны перед счетчиками воды

Стандартный диаметр квартирного счетчика при расходе воды до 10 кубометров в сутки — 15 мм.

Канализация

• Канализационные трубы нельзя монтировать с деформацией или натяжением. Для изгибов и поворотов гребенки следует использовать фасонину (уголки, полуотводы и т.д.);
• Присоединения к гребенке отводов для подключения сантехнических приборов желательно выполнять косыми уголками и тройниками;

Для подключения ванны использован косой тройник

• На ограниченных поворотами участках канализации следует монтировать тройники или ревизии для прочистки засоров (если прочистка невозможна через отводы для подключения сантехнических приборов);
• Канализация прокладывается с постоянным уклоном (0,02 для диаметра 100-110 мм и 0,03 для диаметра 50 мм).

Оптимальные для разных диаметров значения уклона

Пошаговый алгоритм работ

Рассмотрим порядок монтажа разводки водопровода в квартире. Это будет полезно для всех владельцев, планирующих выполнить работу самостоятельно. Для остальных пользователей знание алгоритма монтажных работ позволит более осознанно контролировать работу приглашенных специалистов, с пониманием оценивать их действия.

Для каждой схемы разводки используется своя, специфическая методика выполнения работ. Однако, в обоих случаях есть общие пункты плана работ, которые должны быть выполнены в любом случае. Также общими являются технология соединения труб, состав контрольных приборов и запорной арматуры.

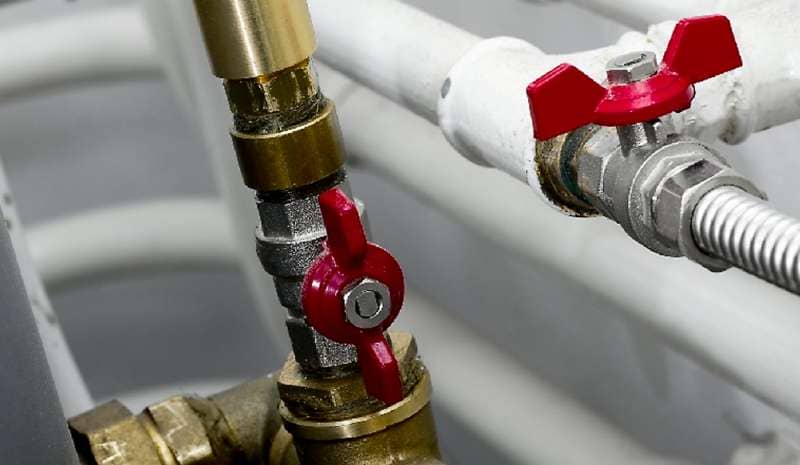

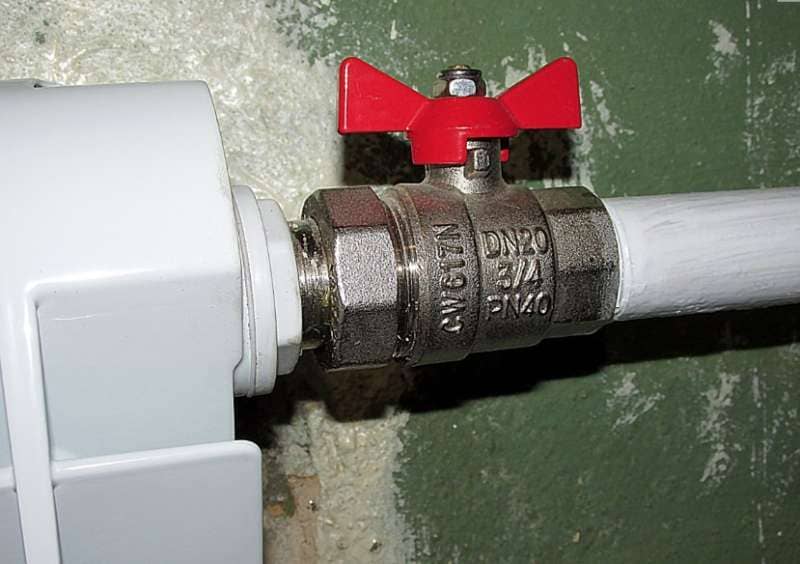

Установка шаровых кранов

Шаровые краны являются первыми элементами, установленными на отводах труб горячей и холодной воды от стояков. Они используются для того, чтобы перекрыть воду при необходимости ремонта или обслуживания системы.

Надо выбирать устройства, руководствуясь следующими требованиями:

• рабочее давление должно быть до 60 атмосфер;
• допустимая температура воды — до +150°;
• корпус крана должен быть изготовлен из бронзы.

Последнее требование очень важно, так как на рынке имеется множество изделий из стран Юго-Восточной Азии, которые изготовлены из некачественных материалов, вплоть до силумина. Корпуса таких кранов порой ломаются сами по себе

Если владельца в такой момент не окажется дома, чтобы срочно перекрыть воду в подвале или вызвать аварийку, будут затоплены все квартиры с нижних этажей. Допускать такую ситуацию нельзя, поэтому к выбору отсекающих кранов следует отнестись со всей ответственностью.

Кроме этого, рекомендуется устанавливать краны со встроенными фильтрами. По схеме дальше будут устанавливаться различные устройства — счетчики, редукторы, коллектор с запорной арматурой. Иногда вода в стояке несет ржавчину или даже мелкие частицы. Это случается после ремонтных работ, замены вентилей в подвале и прочих действий. Возможность сразу отфильтровать всю грязь позволит сохранить работоспособность всех труб, элементов разводки, прочих устройств, расположенных дальше по ходу трубы.

Установка крана производится при закрытых вентилях подачи в подвале. В сети Интернет есть немало роликов о монтаже крана под давлением. Их надо рассматривать как некий трюк, который ни в коем случае не следует повторять. Если что-то пойдет не так, потоп соседям снизу обеспечен. Открывать вентили в подвале можно только после присоединения крана и установки его в положение «закрыто».

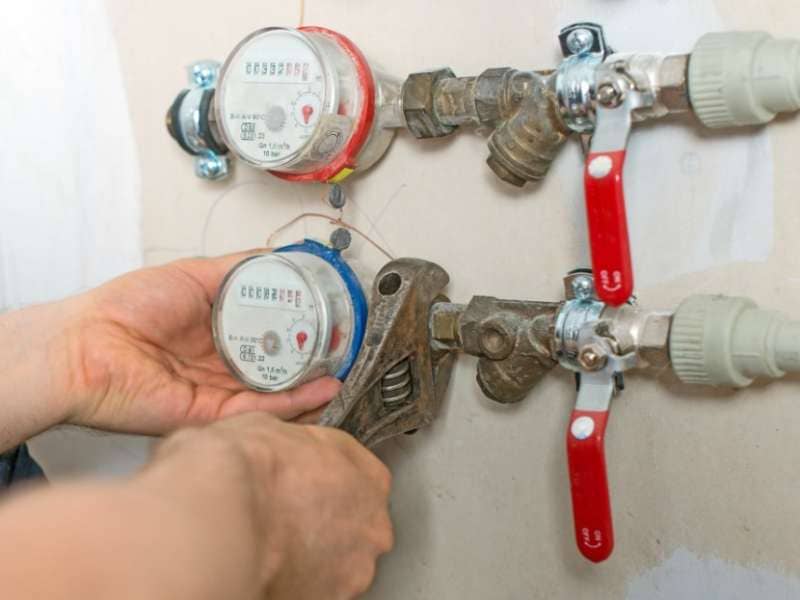

Установка счетчиков для горячей и холодной воды

Счетчики воды (расходомеры, если точнее) продаются укомплектованными всеми соединительными элементами. Как правило, вместе со счетчиком присутствуют специальные накидные гайки с переходниками

При установке надо обращать внимание на стрелки, имеющиеся на корпусе счетчика. Они показывают направление движения воды

Кроме этого, необходимо обеспечить правильное положение корпуса. Есть счетчики для горизонтального и вертикального монтажа. Отличить их просто — надо развернуть циферблат устройства в правильное положение. Если присоединительные патрубки окажутся расположены на горизонтальной оси, то счетчик предназначен для горизонтальной установки, и наоборот.

Рекомендуется также установить вместе со счетчиками обратные клапаны (между общими кранами и счетчиками), которые обеспечат защиту от поступления воды в противоположном направлении.

Все соединения надо хорошо уплотнить с помощью сантехнического льна или ФУМ-ленты. ФУМ — это фторопластовый уплотнительный материал, представляет собой мягкую тонкую ленту. Она весьма эффективна в качестве подмотки, не изменяет своих качеств со временем и не реагирует на температуру воды.

Монтаж редукторов

Редукторы в системе водоснабжения необходимы для компенсации излишне высокого или неравномерно изменяющегося давления. Они устанавливаются, если используются сантехнические приборы с ограничением по давлению воды. Необходимо учитывать, что в квартирах редукторы устанавливают нечасто, так как они имеются на вводе в дом или на нижнем участке стояка. В основном, редукторы используются в частных домах, общественных или промышленных зданиях, сооружениях.

Схема разводки

Конструктивно, существует два варианта, которыми можно выполнить разводку труб в ванной комнате:

1. Наружный;
2. Внутренний.

Наружный способ очень удобен тем, что не требует разрушать стены

Это крайне важно для некоторых видов многоэтажных домов (скажем, исторических памятников), и если Вы просто не хотите после установки канализации дополнительно заниматься ремонтом стен. Наружная система состоит из отдельных водопроводов, соединенных между собой и установленных поверх стен

Стоимость монтажа таким способом на порядок ниже, чем внутренним.

Фото — схема движения воды в трубах

Внутренняя или скрытая схема считается более аккуратной и практичной – она производится в стене. Скрытый способ установки отлично подойдет, если не хочется в своем частном доме портить интерьер торчащими трубопроводами из стены. Но чаще всего в многоэтажном здании без обращения в ЖЭК осуществить ремонт и разводку Вы не сможете. По умолчанию все стены в санузле являются несущими, именно потому рекомендуется при землетрясении прятаться в ванную или туалет. Поэтому при штробировании можно нарушить перегородки и повлиять на несущую способность всего здания (в особенности, если квартира находится на нижних этажах). В Москве средняя цена скрытой разводки – 20–50 у. е. за погонный метр.

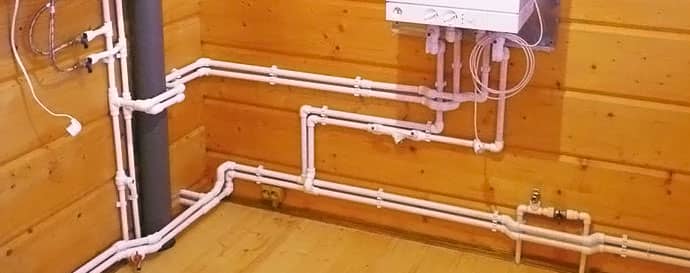

Фото — разводка по полу

По принципу разводки водопроводных труб система может быть:

1. Последовательной;
2. Коллекторной.

Последовательная простая в реализации, здесь все трубопроводы просто последовательно соединяются с главной магистралью или в стояке. Но в такой системе водоснабжения есть очень серьезный недостаток: при включении одновременно нескольких водоприемных каналов (раковины, стиральной машины и душа) в каждом из них будет маленький напор. Это происходит за счет того, что давление будет распределяться по трубам равномерно.

Фото — последовательная

Коллекторная или лучевая технология разводки труб более сложна в своем исполнении, но наиболее практична. Здесь на каждый водопровод устанавливается отдельный кран, который при необходимости сможет перекрыть поступление воды. Если потребуется срочный ремонт какого-либо отвода без отключения всей системы водоснабжения – такой вариант очень пригодится.

Фото — коллекторный вариант

Разводка труб также бывает при установке отопительных приборов — радиаторов, котлов и прочих. Здесь используется либо двухтрубная система, либо однотрубная. Горизонтальная однотрубная осуществляется по полу, в ней движение теплой воды производится только в оду стороны по кругу. 2-трубная состоит из двух труб, чаще всего одна расположена внизу, а другая вверху. У каждой из них свои достоинства и недостатки. С подключением однотрубной не возникнет проблем, но зато на двухтрубную систему можно установить автоматические термостаты, которые будут контролировать её работу.

Фото — принцип однотрубного и двухтрубного отопления

Независимо от выбранной системы разводки есть несколько общих правил, по которым должен выполняться монтаж:

1. Нужно разработать проект, в котором будет минимальное количество поворотов и изгибов труб;
2. Требуется организовать соединение с наименьшим количеством узлов;
3. Трубы холодной и горячей воды в идеальной разводке не должны перекрещиваться. Это допускается только в сложных системах водообеспечения в коттедже и прочих частных постройках. Также такое соединение считается нормальным при потребности подключения котла отопления в квартире (если нет отдельной котельной).

Как сделать коллектор своими руками?

Оборудование, изготовленное в заводских условиях, отличается достаточно высокой стоимостью. Поэтому некоторые домашние умельцы решаются собрать коллектор самостоятельно. Правда, полностью изготовить его не получится, некоторые элементы, такие как смесительный клапан, циркуляционный насос и запорная арматура, все равно придется приобрести.

Наиболее простой способ сборки самодельного коллектора – спаять его из фитингов и полипропиленовых труб. Для работы понадобятся отрезки трубы ППР нужного диаметра, обычно он составляет 32 или 25 мм, а также отводы и тройники аналогичного размера. Кроме того, нужно приготовить вентили.

Число кранов и фитингов зависит от количества отопительных контуров. Понадобится также специальный паяльник для полипропиленовых деталей с различными насадками, рулетка и ножницы. Сначала размечаем будущий коллектор. Для этого отмеряем и нарезаем фрагменты трубы, причем делаем это так, чтобы расстояние между тройниками было минимальным.

Иначе деталь будет слишком громоздкой и неэстетичной. Затем привариваем к тройникам переходы и краны. К готовому коллектору присоединяем остальные фитинги, при помощи которых он будет подключаться к насосу.

Нужно понимать, что собранный таким образом коллектор будет обладать некоторым количеством недостатков. Прежде всего, на подающем патрубке будет отсутствовать термостатический клапан, а на обратном – датчики протока. Это приведет к тому, что систему нужно будет регулировать вручную, что не совсем удобно и малоэффективно.

Конечно, все эти элементы можно приобрести и установить на коллектор. Но тогда стоимость изделия будет вполне сопоставима с готовым оборудованием из пластика, что делает его самостоятельное изготовление бессмысленным.

Как показывает практика, коллектор можно собрать своими руками. Однако целесообразно это делать только для самых простых моделей. Сложные устройства лучше покупать в готовом виде.

Еще один нюанс. Самодельные коллекторы обычно имеют множество стыков. Как бы ни старался мастер выполнить их предельно качественно, специфика работы прибора такова, что они обязательно дадут течь. Регулярные ремонтные работы, которые неизбежно будут проводиться для самодельного коллектора, существенно снижают срок его эксплуатации.

Поэтому стоит хорошо подумать, прежде чем решаться на самостоятельное изготовление оборудования.

Коллектор для теплого пола относится к числу незаменимых элементов. Без него система, особенно включающая в себя несколько отопительных контуров, не сможет обеспечить нужное качество обогрева или даже просто не сможет функционировать.

Установка и подключение коллекторной группы – наиболее ответственный и сложный момент в процессе обустройства системы теплого пола. Такие работы требуют определенных навыков и специальных знаний. Провести их самостоятельно можно, но велик риск ошибиться. Если нет уверенности в своих силах, лучше довериться квалифицированным специалистам.

Какие лучше выбрать трубы ↑

Следующим этапом является выбор труб для магистрали. Основными параметрами выбора должны служить принцип целесообразности, надежности и эксплуатационные свойства.

Полипропиленовые

Самый распространенный вариант, который будет оптимален и для прокладки новой магистрали и при замене строго водопровода.

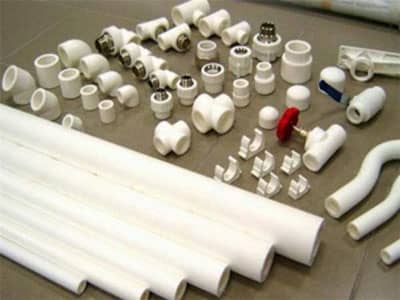

Фото: полипропиленовые трубы и соединительные элементы

Внутренняя поверхность этих труб имеет идеальный коэффициент скольжения, а толщина стенки позволяет выдерживать максимально допустимое значение давления в системе.

По типу они разделяются на трубы для горячего и холодного водоснабжения. В конструкциях, предназначенных для ГВС есть армирующий слой, который делается из алюминиевой фольги или стекловолокна.

В качестве соединительных элементов служат фитинги, которые могут отличаться по форме и предназначению. С помощью низкотемпературной пайки трубы соединяются между собой

При этом важно соблюдать технологию и правила монтажа

Преимущества:

• доступная цена;
• большой выбор производителей и диаметров;
• срок эксплуатации — до 50 лет;
• низкий коэффициент теплопроводности. Это уменьшает тепловые потери при транспортировке горячей воды в системе UDC;
• нейтральны к воздействию многих агрессивных сред;
• отсутствие коррозийных процессов.

Недостатки:

• после монтажа усложняется процесс замены отдельных участков трубопровода;
• температурные ограничения для ГВС – до 75°С при постоянном и до 90° при краткосрочном воздействии.

Медные

Несмотря на свои хорошие физические и эксплуатационные свойства, данный вид труб практически не используется в водоснабжении.

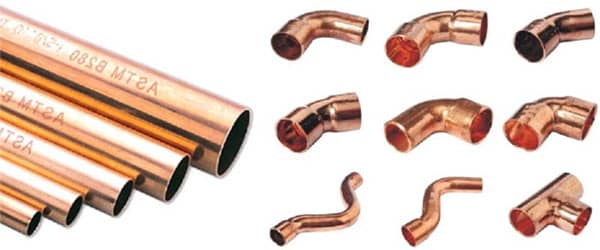

Фото: медные трубы и фитинги

Связано это с их высокой стоимостью, трудоемкостью монтажа и наличию специальных инструментов для соединения между собой.

Но если не учитывать эти факторы, медные трубы являются идеальными для водоснабжения и вот по каким причинам:

• механическая эластичность. Даже при замерзании воды в них не происходит потеря герметичности;
• широкий температурный диапазон использования от -100°С до +250°С;
• бактерицидные свойства;
• срок эксплуатации до 60 лет.

Металлопластиковые

Это сваренная внахлест с помощью термической обработки PВX труба, которая имеет армирующую сердцевину.

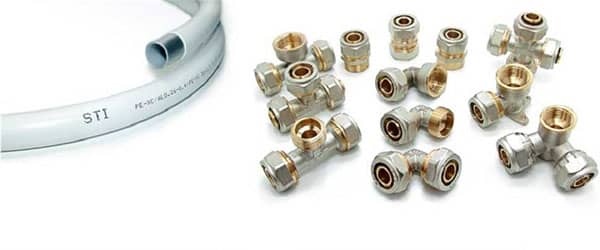

Фото: металлопластиковые трубы и фитинги

Они соединяются между собой с помощью специальных обжимных фитингов, которые имеют дополнительное резиновое уплотнение.

Важно! Рекомендовано использовать только для ХВС и при наружном способе монтажа, так как есть вероятность разрыва стыков при скачке давления в системе. Преимущества:

Преимущества:

• доступная стоимость труб, но относительно дорогие соединительные элементы;
• простота монтажа;
• коррозийные процессы отсутствуют;
• возможен изгиб до 4 радиусов трубы.

Недостатки:

• срок службы ограничивается 15 годами;
• в местах монтажа фитингов каждые 2-2,5 года нужна дополнительная затяжка соединения;
• ГВС с помощью данных труб не рекомендуется, так как при расширении из-за воздействия высокой температуры возможна потеря герметичности на фитингах.

Стальные

Стальные трубы практические не используются в частном водоснабжении, и вот по каким причинам:

• сложный и трудоемкий монтаж;
• поверхностная и внутренняя коррозия;
• необходимость заземления.

Размеры и диаметры труб

Для качественного водопровода важно подобрать оптимальный диаметр труб. От этого параметра будет зависеть пропускная способность всей системы, эксплуатационные свойства и сопротивляемость давлению воды в системе

Для полипропиленовых труб подходят следующие размеры:

• 20 мм – ½ дюйма;
• 25 мм – ¾ д;
• 32 мм – 1 д.

Фото: таблица соответствия диаметров трубы

Почему важно составлять план

Разводка труб начинается с чертежа. Проектированием водоснабжения нельзя пренебрегать. Задача по доставке воды ко всем точкам водоразбора в жилом помещении не простая.

Владелец жилья захочет установить душевую кабину, посудомоечную и стиральную машину-автомат. Санузел устраивают в отдельной комнате, где рядом с унитазом ставят биде. Полы в квартире делают с подогревом.

Увеличение количества водоразборных устройств усложняет схему водоснабжения и требует большей производительности водопровода.

Чтобы правильно определить метраж труб и количество сантехнических приборов, фитингов и других деталей, необходимых для устройства водоснабжения, нужно тщательно продумать разводку по квартире.

Схему трубопровода рисуют на плане квартиры и указывают названия и точки размещения сантехнических устройств и вспомогательных деталей. Здесь же определяют направления труб для горячей и холодной воды, размер поперечного сечения, материал изготовления.

Такой план нетрудно нарисовать даже неискушенному в сантехнических вопросах владельцу жилья. Для этого достаточно знать типы разводок и перечень приборов, обеспечивающих стабильную работу водопроводной сети.

Монтаж по коллекторной схемы

Коллекторы изготавливают из латуни, нержавейки, полиэтилена или полипропилена.

Полимеры не уступают по прочности металлу, и такие изделия можно эксплуатировать с той же эффективностью. Металлические коллектора предполагают резьбовое соединение. Пластик спаивается, а металлопластиковые элементы сочленяются посредством специальных муфт.

Если обратиться в специализированную компанию, будет предоставлена конечная смета, в которой указаны цены на все комплектующие системы и монтажные работы.

Когда принято решение собрать систему своими руками, нужно учитывать ряд особенностей и рекомендации специалистов:

1. Комплект закупки должен включать те товары, которые понадобятся при сборке.
2. Соединения может быть комбинированным, предполагающим переход с металла на пластик или металлопластик в любой комбинации.
3. Количество отводов равно числу подключаемых устройств. Обычно в квартире достаточно от одного до шести отводов.
4. Допускается последовательное подключение двух и более коллекторов с различным числом отводов.
5. Для холодной и горячей воды используются разные коллекторы.

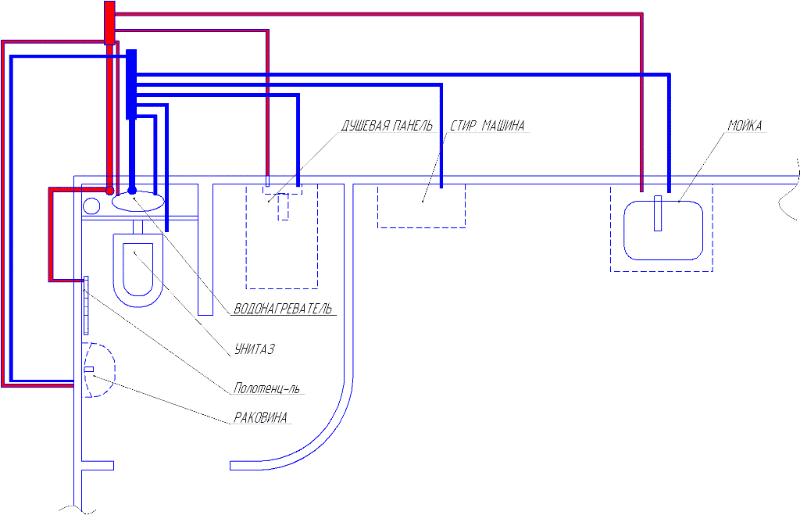

Схема водоснабжения коллекторного типа

Выбор материалов и комплектующих – не единственная особенность. Работы также выполняются с применением ряда правил. Но главные отличия заключены в типе системы. Это может быть подача холодной или горячей воды, а также отопление.

Водоснабжение

Выбирая трубы нужно учитывать температурный режим. Для горячей воды подойдут металлические и металлопластиковые трубы, если на последних есть специальная маркировка. Систему водоснабжения холодной водой можно организовать с применением пластиковых труб. Однако, нужно учитывать, что замуровывать их не стоит ввиду того, что они подвержены высокой степени термической деформации.

Допускается применение технологии, когда разводка прячется в стены или пол. Здесь есть ряд ограничений. Стены не могут быть железобетонным, несущими конструкциями. Перекрытия из пустотных плит штробить нельзя. Но если дом из кирпича, а пол – монолитная плита на грунте, это сделать можно. Альтернатива – трубы в стяжке.

Отопление

Особенность коллекторной разводки – отдельное подключение каждого радиатора, комнаты, этажа и т.д. благодаря этому экономится теплоноситель. Если часть дома не используется, и его отапливать не нужно, достаточно отключить ее или снизить циркуляцию, поддерживая допустимый минимум.

Плюсы такой системы схожи с преимуществами идентичных водопроводных систем. При ремонте и обслуживании нет необходимости останавливать котел. Но и недостатки те же. Большее количество затраченных материалов, сложность монтажа, и как следствие большая сметная стоимость. Зато вмуровав трубы в стяжку, можно собрать систему «теплый пол». Тогда трубопровод и радиаторы не будут портить интерьер помещения.

Выбор труб для системы отопления

При создании коллекторной схемы разводки для отопления малоэтажного жилого дома или другой частной постройки необходимо учитывать способ прокладки труб по дому. Если трубная разводка будет проходить под полом, в бетонной стяжке, то трубы отопления рекомендуется покупать бухтой, чтобы не делать соединений в полу, как и указывалось выше.

Пластиковые трубы должны иметь достаточную гибкость, материал труб не должен подвергаться коррозии и влиянию агрессивных сред, не должен разрушаться при низких или слишком высоких температурах, срок службы труб должен быть предельно высоким.

Требования к температурной устойчивости и прочности труб на разрыв определяются рабочими характеристиками монтируемой системы отопления в доме или в квартире. Для индивидуальной застройки давление в трубах не должно превышать 1,5 атм., а предельный температурный режим должен лежать в диапазоне 500С -750С. Если в доме будет работать система «теплый пол», то температура теплоносителя в трубах не должна подниматься выше 300С -400С.

Коллектор для комбинированного отопления

При монтаже коллекторной схемы отопления в многоквартирном доме давление в трубах будет всегда высоким, и материал труб должен выдерживать ≥ 10-15 атм. при температуре теплоносителя до 110-1200С. Поэтому при разводке труб отопления в многоквартирном доме рекомендуется применять гофрированные трубы, изготовленные из нержавеющей стали, а не металлопластик или ПВХ изделия. В качестве действующего примера можно привести марку труб Kofulso, которые выдерживают давление более 15 атм. при температуре теплоносителя ≥ 1100С. Сила давления, которая вызывает разрушение этого материала – 215 кгс/см², что является превосходным показателем.

Коллекторная разводка в квартире

Радиус изгиба таких нержавеющих труб равен их диаметру, что позволяет укладывать их практически в любых местах и с любым изгибом, не опасаясь, что труба в месте перегиба даст утечку. Соединения при такой трубной разводке выполняются при помощи специальных фитингов, а места скруток фиксируются контрагайкой, обеспечивающей герметичность соединения гофрированных труб силиконовыми уплотнителями.

Но нержавеющая сталь – не самый дешевый материал, и при коллекторной разводке труб в двух- или трехэтажном доме такой проект обойдется довольно дорого. По\этому имеет смысл использовать трубы из сшитого полиэтилена, например, марки PE-X. Эти трубы, как и другая ПВХ продукция, выпускается в продажу в бухтах, длина одной трубы – 200 метров, материал способен выдержать давление до 10 кгс/см² при температуре теплоносителя в системе до 950С. Допускается кратковременное повышение температуры до 1100С.

Гофрированные трубы из нержавеющей стали

Водопроводные трубы из сшитого полиэтилена соединяются между собой также при помощи специальных фитингов в виде пластмассовых или металлических (бронзовых, латунных, медных) штуцеров со стопорным кольцом, которое плотно надевается на трубу и герметично обжимает ее. Преимущество таких труб в том, что сшитый полиэтилен имеет механическую память, то есть, сборка проводится по такой схеме: специальным экстендером труба растягивается, чтобы можно было вставить штуцер, а через некоторое время (до минуты) труба принимает исходный диаметр и плотно обжимает штуцер. Дополнительно герметичность обеспечивается стопорным кольцом.

Трубы

Преимущественно используются современные пластиковые трубы ввиду надежности, легкости и удобства монтажа. Металлопластик и металл практически вышли из употребления ввиду высокой стоимости и меньшей практичности.

Разводка труб водоснабжения в доме

Для монтажа металлопластика требуется гибочное и обжимное оборудование и серьезный практический опыт. При монтаже труб из металла необходима сварка.

Если в доме планируется также горячее водоснабжение, нужны трубы с теплозащитой.

Армированные стекловолокном или алюминием, полипропиленовые трубы отлично справятся с задачей.

Чем еще удобен пластик? После сварки (аппарат для сварки полипропиленовых труб можно приобрести или взять напрокат) и проверки давлением, пластиковые соединения не нуждаются в проверке и коррекции. Трубы можно спрятать в отделку. Не стоит забывать о температурных колебаниях и создать S образные изгибы в опасных местах во избежание прорыва труб.

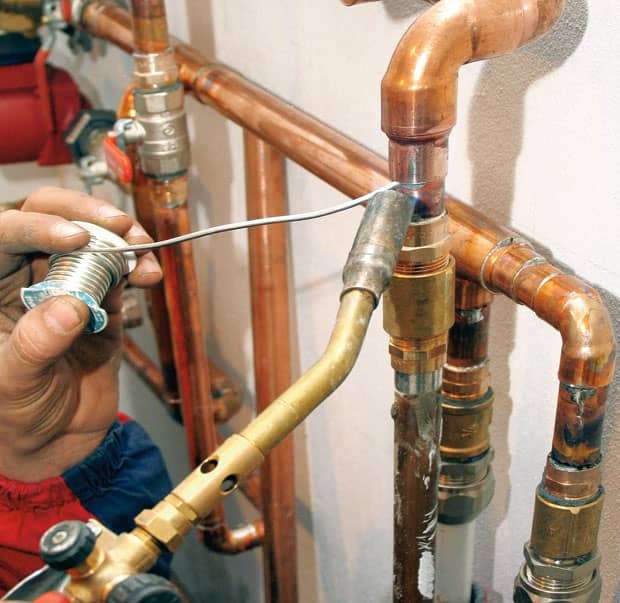

Внутренняя разводка медных труб

Но если высокая цена вас не пугает, и вы готовы оплатить профессиональный монтаж, выбирайте медные трубы.

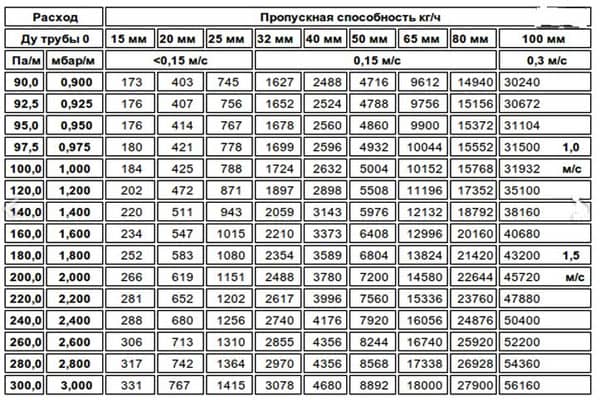

Диаметр и пропускная способность водопроводной трубы

• 25 мм 30 литров/мин.
• 32 мм 50 литров/мин.
• 38 мм 75 литров/мин.
