Сантехнические люки для туалета и ванной: виды и размеры

Виды люков по конструкции

При выборе обращают внимание не только на назначение люка и вариант его установки, но и на конструктивные особенности. Ознакомьтесь с тем каким может быть люк под ванной под плитку, и узнаете какой вариант для вас удобнее

Открытие и закрытие дверцы осуществляется с помощью разных механизмов и в соответствии с этим они разделяются на следующие виды:

• распашные — обычно их изготавливают из металла, чтобы открытие осуществлять резиновыми или пластиковыми присосками. Механизм предполагает выдвигание створки вперёд, а после производится открытие. Но в продаже можно встретить изделия из пластика;
• под плитку — имеют распашной механизм (как у межкомнатной двери). Отличаются удобством установки, дешевизной, широким выбором устанавливаемой фурнитуры (нажимной замок, ручки);
• сдвижные — конструкция является более сложной по сравнению с предыдущими видами. Для открытия и закрытия используются присоски. Сначала створку выдвигают на себя, потом сдвигают в любую сторону. Данный конструктивный элемент необходим, если ограничен доступ к коммуникациям мебелью или бытовыми приборами. Чтобы не искать присоски по всей ванной комнате, можно использовать нажимной или роликовый механизм для быстрого открывания дверцы;
• нажимной — путём нажатия пальцем на плитку устройство дверцы данного вида люка приводиться в действие, выдвигаясь вперёд и распахиваясь. Нажимной механизм отлично подходит для монтажа в ванную, которая отделывается не с помощью плитки, а механически неустойчивыми материалами, например, панно из мозаики;
• на магнитах — неодимный магнит часто применяется при изготовлении напольных и настенных смотровых окнах. Основным его преимуществом является выдержка большого веса. Незаметными, по сравнению с нажимной, их делает хитрая технология конструкции: меньший паз для люка, чтобы створка находилась под облицовкой, например, плиткой. Если окно имеет большие габариты и вес, то дверца оснащается удобной ручкой. Маленькие крышки чаще всего делают откидными. В напольных вариантах, магнит служит дополнительным элементом для дополнения тяжести крышки. В настенном исполнении дверца сдвигается в сторону.

Декор с секретом

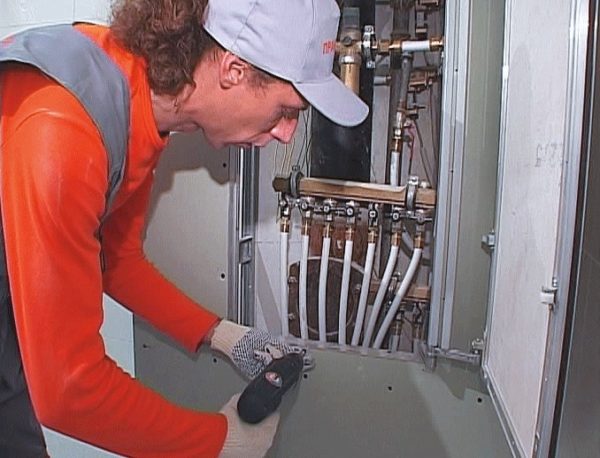

Люк сантехнический под плитку представляет собой раму из металла, на которую монтируется дверца с последующим декорированием. Основным преимуществом данной конструкции является ее незаметность. Конструкция люка погружается в короб, а крышка люка отделывается теми же материалами, что и стены. Усиленная конструкция рамы и двери с легкостью выдерживает керамическую плитку, натуральный камень, мозаику и другие «весомые» материалы. Скрытый монтаж нивелирует любые отличия люка от общей плоскости стены или пола.

По способу открывания скрытые ревизионные люки могут быть любыми, все зависит от ваших желаний. Облегченная конструкция представляет собой полностью съемную дверцу, в этом случае крышка просто снимается, открывая доступ к сантехнической арматуре. В закрытом состоянии крепится на магнитном замке.

Дополнительным преимуществом скрытых ревизионных люков выступает нажимной механизм открывания. В этом случае наличие дверцы не обозначено никакой ручкой, и иметь под рукой присоску в качестве ручки тоже не нужно. Роликово-нажимной замок при небольшом усилии с вашей стороны выталкивает дверцу наружу, закрывается она тоже простым мягким нажатием на угол, где установлен механизм. При качественном монтаже декора на дверцу люк незаметен и составляет единое целое со стеной.

Из чего изготавливаются ревизионные окна

Для изготовления лючков используются материалы, которые могут продемонстрировать высокую устойчивость к влаге и к перепадам температур. Самые прочные изделия изготавливаются из нержавеющей стали, но и стоят они дороже своих других аналогов. Самый дешевый вариант исполнения – пластиковые модели. Они снабжены самыми простыми механизмами открывания. Несложно при необходимости своими руками собрать из подручных материалов описываемое изделие.

Специалисты, рассказывая о том, как сделать конструкцию смотрового окна, обращают внимание на то, что выбранные материалы не должны бояться прямого попадания воды и пара

Важно собирать прочную конструкцию. Так как дверца люка облицовывается керамической плиткой, на данный технический узел формируется высокая статическая нагрузка

Поэтому крепление дверцы и сама ее панель должны выдерживать высокий вес. В противном случае окно быстро деформируется, и внешний вид облицовки будет выглядеть не вполне декоративно. Вот почему лучше не экспериментировать в подобном направлении, не экономить, и сразу покупать лючок из стали. Он намного прочнее пластиковых моделей

Так как дверца люка облицовывается керамической плиткой, на данный технический узел формируется высокая статическая нагрузка. Поэтому крепление дверцы и сама ее панель должны выдерживать высокий вес. В противном случае окно быстро деформируется, и внешний вид облицовки будет выглядеть не вполне декоративно. Вот почему лучше не экспериментировать в подобном направлении, не экономить, и сразу покупать лючок из стали. Он намного прочнее пластиковых моделей.

Размеры изделия подбираются в соответствии с габаритами оборудования, доступ к которому лючок должен обеспечить. Самая маленькая модель имеет размеры 10х10 см. Она позволяет лишь контролировать работу счетчиков воды и снимать их показания. Ширина самого большого люка два метра. Такое изделие монтируется там, где для выполнения ремонта вышедших из строя коммуникаций требуется присутствие двух или трех человек.

Материал изготовления

Сегодня чаще всего встречаются чугунные люки, поскольку долгое время альтернативы материалу почти не было. Изредка использовались бетонные и стальные изделия. Не так давно появились пластиковые крышки, но они дорогие. Полимерные дешевле, а качеством превосходят пластик.

Чугунные

Когда люк подвергается повышенным механическим и весовым нагрузкам, чугун — это оптимальное решение. Срок эксплуатации изделия из него — более века, оно не деформируется от мороза или жары. Существенные недостатки чугунных люков — большая масса и высокая цена.

На предприятиях отливают крышку и горловину, которая может быть с чугунным ободом и бетонным основанием. Некоторые современные модели оснащаются резиновыми прокладками. Металл корпуса менее прочный, крышка крепче. Конструкция выдерживает большие нагрузки.

В домашней канализации люки располагают там, где они не подвергаются интенсивным нагрузкам. Поэтому рациональнее использовать модели из более легких и дешевых материалов. Вес изделий из чугуна большой, поэтому их сложно открывать.

Чугунный канализационный люк.

Полимерные

В парках, на садовых дорожках, дачах чаще встречаются полимерные и пластиковые крышки. Пластик — это дорогой материал и уступает по прочности и долговечности полимерам. Большие пластиковые крышки редко встречаются, преимущественно делают небольшие ревизионные люки.

Распространение получили полимерпесчаные изделия. Это синтетический материал, для изготовления которого применяется особая технология: смешивают 30% полимеров, 69% мельчайшего песка и 1% оксида железа. В производстве используется вторичное сырье из пластиковых бутылок и т. п., поэтому изделия дешевые. После добавления песка и температурной обработки масса прессуется, охлаждается. Прочность повышают включением арматуры в кольца и крышки.

Большое внимание производители уделяют декоративному оформлению крышек. Их окрашивают, добавляя пигменты

Цвет маскирует изделие или, наоборот, привлекает внимание, сигнализируя об опасности. Крышки часто делают рельефными, с узорами и орнаментом.

Полимерные люки удобны в эксплуатации: легко открываются и закрываются, не примерзают к горловине зимой.

У них намного меньший вес, чем у чугунных крышек, но они сильно уступают в способности выдерживать нагрузки. Поэтому полимерные и пластиковые изделия не устанавливают на дорогах с интенсивным движением транспорта.

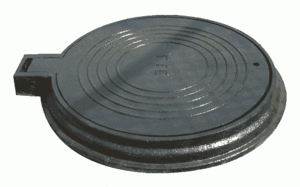

Полимерный люк.

Конструкции из других материалов

Бетонные люки чаще всего используются в процессе строительства или ремонта. Они представляют собой армированную бетонную плиту с выступающими скобами, при помощи которых ее перемещают.

Если изделие нестандартных размеров или формы, его закрывают железобетонной крышкой. В домашней канализации данные люки применяют для того, чтобы обеспечить герметичность колодца из бетонных колец или из монолита прямоугольной формы. Такие изделия изготавливаются по индивидуальным заказам.

Стальные люки почти не применяются, т. к. они тяжелые, неудобные, редко обеспечивают герметичность. Эти изделия используются преимущественно как вторая внутренняя крышка в шахтах с электрическими и телефонными кабелями. Они снабжаются замками.

Конструктивные элементы

Тип люка предполагает его конструктивные особенности. Настенные варианты состоят из следующих элементов:

• рама (пластиковая, алюминиевая);
• замок;
• петли;
• створка.

Элементы люка

Схема резинового люка-заколки Сантехническая скрытая дверца для санитарной комнаты изготавливается из влагостойкого материала или обрабатывается специальными водонепроницаемыми материалами, например, гипсокартон покрывается влагозащитной эмульсией.

От петельного механизма зависит метод открытия и закрытия створки. Самый простой вариант – навесные петли, сложный – сдвоенные, имеющие дополнительные узлы регулировки.

Схема устройства каркаса люка

Ревизионные рамки монтируются двумя способами (жидкие гвозди, саморезами) в нишу или стену. Замок может быть роликовым или нажимным. В том или ином случае, он скрыт.

Классификация люков по форме

Большинство смотровых шахт имеют цилиндрические горловины, поэтому люки для них круглые.

Преимущества такой формы:

1. Наименьшая площадь. Если сравнить круглую крышку диаметром 60 см и квадратную с такими же сторонами, то площадь первой почти втрое меньше. Это сокращает расход сырья для изготовления изделий.
2. Круг, особенно выпуклый, выдерживает большие нагрузки. У него повышенная устойчивость к деформации под воздействием температурных изменений.
3. Крышка плотно прилегает к люку, отсутствует люфт. Круглая форма не дает качаться, переворачиваться, падать в колодец.

На прямоугольную горловину монтируют люк такой же формы. Изделия устанавливаются преимущественно там, где они не будут подвергаться нагрузкам. Квадратные крышки из пластика нашли применение в частных септиках, домашнем водопроводе.

Виды люков канализационных по форме.

Чугунные люки

не меньше 80 лет. до 90 тонн.высокая стоимость.

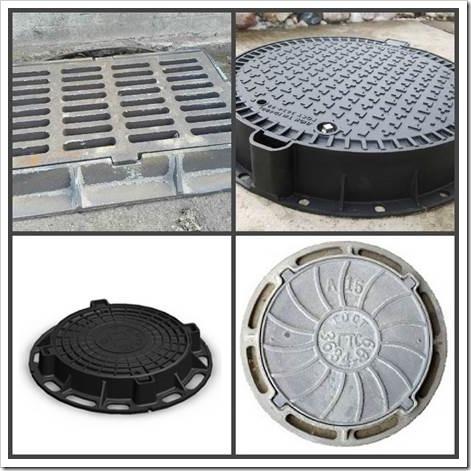

В зависимости от сферы применения, различают 4 вида чугунных люков:

1. Магистральные. Выдерживают нагрузку до 40 тонн. Устанавливаются на скоростных дорогах и магистралях.
2. Тяжелые (собственный вес достигает 180 кг), используются на автомагистралях, дорогах с интенсивным движением.
3. Средние канализационные чугунные люки. Выдерживают нагрузку до 12,5 тонн. Устанавливаются в жилых зонах с небольшим движением автотранспорта.
4. Легкие канализационные люки. Рекомендуемая нагрузка для этого вида люка не больше 1,5 тонны. Монтируются на газонах, тротуарах, пешеходных зонах. Вес самого люка не превышает 65 кг.

При монтаже канализации в частном доме, чугунный люк монтируют только на проезжей части. Во всех остальных местах рекомендуется использовать более легкие модели, сделанные из других материалов.

В связи с частыми кражами чугунных люков, очень популярны полимерно-песчаные, пластиковые, бетонные, композитные, резиновые канализационные покрытия.

В ландшафтном дизайне, в основном применяются декоративные люки. От простого графического рисунка до имитации натурального камня, декоративного пня, скульптуры.

Разновидность ревизионных люков

Строительный рынок предлагает широкий выбор ревизионных люков от разных производителей. Условно их можно разделить на три основные вида:

* Люк ревизионный под плитку предназначен для удобного доступа к функциональным соединениям, при этом, не внося особые изменения в оформление. Подобные модели под плитку разработаны сравнительно недавно, им предшествовали пластиковые экземпляры.

В основном, для установки дверец используют скрытый монтаж. В нишу дверцы можно вклеить любой материал (плитку, отделочный камень, гипсокартон, профиль и т. д). Способов открывания будет два: с помощью нажатия или двух присосок.

Нажимной ревизионный люк оснащён кликовым механизмом. Стоит только сделать усилие, надавить на дверцу и она откроется. Подобный способ прекрасно подойдёт для плитки с разнообразной поверхностной фактурой: от гладкой до рельефной. Грамотная конструкция не позволяет кафелю заламываться во время открытия.

Распашные дверцы с устройством «присоска» разработаны на выдвижных петлях. Присоска выполняет роль временной рукоятки, при надавливании происходит выскальзывание двери из стены. Подобный механизм позволяет сохранить в целости все плитки.

Дверца сдвижного способа открывания оборудуются петлями в три звена. Подобный механизм двигает створку параллельно стене. Его применяют, когда невозможно пользоваться распашной дверкой или слишком мало места. Люк открывается, сперва, «на себя», затем в сторону.

Для слишком тесного пространства, особенно в малогабаритных квартирках, подойдёт скрытый ревизионный люк откидной. Он полностью съёмный, что на первый взгляд покажется неудобным. Просто надо приловчиться, а откинуть дверку можно под небольшим углом. Монтируют подобные дверцы в широких пространствах.

Люки под плитку имеют между собой общую конструкцию: это железная рама и мобильная дверца. На саму створку прикреплён специальный гипсоволоконный лист. Именно на этот лист и крепят любой материал для отделки. Такой люк прекрасно впишется в любую узорчатую мозаику или цветовую гамму.

В качестве ревизионного люка сантехнического предназначения выступает модель на присосках. Размеры могут быть самые разнообразные, обычно они миниатюрные, крепятся в нижней части облицовки ванны. Есть мозаичные люки, которые выполняются под заказ.

* Не секрет, что применение гипсокартона не имеет границ. Его используют, где только возможно, но чаще всего для отделки потолков и стен. Приходится сталкиваться с такой проблемой, как межстенное или межпотолочное пространство.

В подобных проёмах могут размещаться коммуникации (кондиционер, дымоотводы, вентиляции и так далее) или счётчики, значит, к ним понадобится доступ. В его качестве и выступают ревизионные люки под покраску.

Чаще всего в роли невидимого люка выступает модель «короб распашной». Он представляет собой проём из металлопрофиля. Монтировать можно в конструкции из разных материалов. Работает посредством нажатия на дверку, затем она распахивается.

Под покраску или оклейку обоев разработана модель скрытого люка под названием «юбка-стандарт». Она оснащена распашным механизмом открывания. Устанавливается под подвесной потолок или гипсокартонное покрытие. Разновидностью данной модели является люк «юбка-съёмный».

Широко используют двухдверные люки распашные, они также прекрасно подойдут под обои или под покраску. Их можно применять для доступа к системе кондиционирования, вентиляции, бойлера, сейфа, счётчика. Широкое применение получили в подвесных потолках.

* Напольные люки представляют собой беспетлевые конструкции. Они оснащены обычной съёмной крышкой, в качестве ручек выступают ввёртыши. Материал в корпус крепится при помощи любого клеевого раствора.

Разработаны модели с газовым амортизатором, активно применяются под ламинатное покрытие, плитку и паркет. Крышка люка открывается плавно под прямым углом. Специально для улицы был разработан ревизионный люк металлического образца.

Крышка выполнена из стали или оцинковки, способ открывания – без петель, съёмный. Герметичность обеспечивает резиновый уплотнитель. Также предусмотрены разъёмы для вкручивания ручек.

Модель ревизионного люка из пластика предназначена для мест повышенной влажности: потолка, прохладных или душевых помещений. Крепятся с помощью герметика или специального цементного раствора. Способ открывания может быть разнообразный.

Что такое сантехнические люки и какими они бывают?

Люк под плиткой совершенно не видно

Согласитесь, не эстетично, когда в ванной, кухне, туалете на всеобщее обозрение выставлены водяные и канализационные трубы. Чтобы эту «красоту» закрыть, многие владельцы квартир возводят вокруг нее короб из гипсокартона, либо врезают трубы прямо в стену. Но замуровывать сантехнику опасно. Вдруг авария? Для этого и придумали сантехнические люки.

Потайной люк представляет собой небольшую раму – от 10 до 100 и более см² – и дверцу к ней. Другими словами, это сейф, но без стенок, дна и кодового замка. Монтируют его прямо в стену, либо в гипсокартонный короб в том месте, где проходят важные стыки труб. Кроме настенных люков есть люки для пола, которые скрывают сантехнические узлы и погреба, и для потолка.

В зависимости от того, какое покрытие подходит для того или иного люка, выделяют несколько их видов. А именно: люки под покраску, под плитку, сантехнические, напольные и пластиковые люки.

По функциям к потайным люкам близки пластиковые и металлические решетки. Есть вентиляционные, они крепятся на вентиляционные люки в стенах, потолках, и даже на полу и на дверях. Их функция – контролировать потоки свежего воздуха и закрывать страшные дыры. Отдельный вид решеток – накладки на батареи — выполняет исключительно декоративную функцию.

  Люки-невидимки под плитку

Какие используются материалы для производства?

Сантехнический люк представляет собой сооружение, где присутствуют специальные опорные рамы с дверцами, которые фиксируются на петлях. Изделия отличаются между собой по месту монтажа, материалам, которые были использованы при изготовлении, и техническим особенностям.

В качестве главного материала принято использовать металл, но встречаются и более дешевый вариант – пластик. Некоторые производители выпускают модели, которые изготавливаются из гипсоволокнистой плиты, главное в этом способе, чтобы крепежные элементы были сделаны из прочной стали или алюминия. Пластмассовые люки продаются в белом цветовом исполнении. Так как это нейтральный цвет, который отлично вписывается в каждый интерьер.

Главное отличие металлических конструкций заключается в прочности материала и стоимости изделия. Срок службы у этих моделей, при нормальных условиях, не отличается. Единственное достоинство такого варианта – защищенность металлическим замком.

Однако некоторым людям неинтересны такие модели, поэтому они покупают гипсокартонные изделия. Такое сооружение представляет собой алюминиевый каркас, на который устанавливается дверца. Металлические части необходимы, так как придают продукции дополнительную жесткость и гарантируют качественную защиту от деформаций.

Кроме того, это самый доступный вариант, который может позволить себе каждый покупатель. Но такая цена обусловлена небольшим сроком службы, а также средними эксплуатационными характеристиками. Так если изделие будет использоваться в местах с повышенной влажностью, то в скором времени товар придет в негодность. Поэтому рекомендуется эксплуатировать их в нормальных условиях или приобрести бюджетную конструкцию, которая изготавливается из пластика.

Большая часть продукции продается исключительно в белом цвете, остальной процент рассчитан под индивидуальную отделку. Для украшения помещения лучше всего воспользоваться последним вариантом, так как пользователь способен самостоятельно выбрать цветовую гамму.

Когда человеку не важен декор, а на первом месте располагается качество и долговечность, то подходящий вариант – металлические изделия. Такие модели способны прослужить свыше десятка лет и при этом не испортятся внешне. Для большей защищенности, их покрывают антикоррозийным средством, которое действуют на протяжении всего периода. Чтобы увеличить срок службы, рекомендуется устанавливать продукт в местах с нормальным уровнем влажности, чтобы не эксплуатировать изделие на пределе возможностей.

Также кроме представленных продуктов, существуют ревизионные люки-невидимки. Главная особенность такого варианта – скрытый монтаж. Конструкция размещается в любом удобном месте, что положительно сказывается на эксплуатации. Некоторые пользователи монтирую скрытые люки под ванну, а другие предпочитают классический вариант размещения – в стене. Чаще всего незнающий человек не сможет отличить место люка, так как продукт отделывают таким же материалом, что и стены. Установка люка-невидимки происходит до того, как закончится работа со стенами. Отделывают материал кафельной плиткой.

Размеры канализационных люков

Для круглых изделий важен внешний и внутренний размер монтажного обода. Они должны соответствовать отверстию горловины и диаметру крышки.

Таблица размеров в зависимости от класса нагрузки

Название	Класс по ГОСТу	Номинальная нагрузка, т	Вес, кг	Размеры (диаметр/высота), мм	Место установки
садовый малогабаритный легкий	A15	1,5	11 — 25	540×80; 750×80; 730×60	садово-парковые зоны, тротуары, частные владения
легкий	A15	5,0	52	750×90	парки, стоянки транспорта, тротуары
средний	B125	12,5	57	750×100	улицы с небольшой нагрузкой
тяжелый	C250	25	60	800×110	дороги с интенсивным движением
тяжелый магистральный	D400	40	140	810×120	автомагистрали
сверхтяжелый	E600	60	155	810×150	промышленные, транспортные предприятия
сверхтяжелый	F900	90	174	785×160	воздушные и морские порты

Таблица размеров люка в зависимости от веса

Название	Предельный вес, т	Габариты корпуса, мм	Размеры крышки, мм
легкий	1	720×60	600×25
легкий	2	750×90	690×55
квадратный люк	2	640×640	600×600
легкий	5	750×90	690×55
средний	5	750×100	690×50
тяжелый	25	800×110	700×70

Габариты установлены ГОСТом. Чугунные люки выпускаются диаметром от 380 мм до 810 мм, пластиковые — 315-1000 мм.

Габариты прямоугольных люков также устанавливает ГОСТ. Размеры стороны — от 300 мм до 800 мм. Увеличение идет с шагом 50 мм.

Производители пластиковых лючков

Рекомендуется отдавать предпочтение отечественным компаниям-производителям. Их продукция соответствует всем требованиям, предъявляемым к качеству подобных изделий, и в то же время стоит в разы дешевле аналогичных товаров зарубежного производства.

ВС-групп предлагает пластиковый люк под плитку (ЛсИС). Преимущество продукции в том, что стандартную конструкцию можно подогнать под любые размеры, подрезав панель. Стандартные размеры: 400×250, 400×300, 400×400, 400×450, 400×700 мм. Она имеет ребра жесткости, что исключает деформацию щита под весом плитки.

К тому же люк большого размера будет весить значительно меньше металлического изделия, следовательно, и нагрузка на стены снизится. Конструкция 400×700 мм комплектуется двумя защелками, поэтому щит можно разрезать на две части, таким образом из одного комплекта получится два люка скрытого монтажа.

Evecs выпускает несколько разновидностей пластиковых люков. Основные преимущества: большой ассортимент, невысокая стоимость. Цены стартуют с 71 рубля за изделие, полностью готовое к установке. Популярностью пользуются нажимные модели с фланцем.

Пластиковые ревизионные люки – это вариант для тех, кто желает замаскировать инженерные коммуникации в ванной комнате, туалете, на кухне, но не хочет тратить значительную сумму на металлический лючок. По многим параметрам изделия из пластика не уступают металлическим. А небольшой вес и низкая стоимость делают их более популярными.

Напольные люки для ванной и туалета

В техническом плане напольные люки мало чем отличаются от люков под плитку. За исключением, пожалуй, некоторых важных деталей. Например, у напольного люка есть винт-ручка, без которой его невозможно открыть, и фиксатор открытого стояния. И еще: на этот вид люков укладывают не только плитку, но и паркет с линолеумом.

Такие люки бывают угловыми и прямоугольными, с одной дверцей и двумя. По их периметру обязательно закрепляют резиновый уплотнитель, который не дает проникать влаге из ванной внутрь. Конечно, иногда он встречается и у других видов. Но здесь, на полу, он нужнее всего. Особенно, если вы любитель поплескаться.

Коротко о главном

Канализационный люк устанавливается на септик, колодец или выгребную яму и позволяет решать следующий ряд задач:

• Предупреждать случайное падение людей и животных в подземный резервуар.
• Исключать засорение емкости различными предметами с поверхности.
• Устранять выход неприятного запаха на придомовую территорию.
• Дополнять дизайн дворовой площадки.
• Обеспечивать удобное и быстрое обслуживание резервуара.
• Создавать условия для беспрепятственного прохода и проезда по территории.

Люки для канализации различаются по типу материала, форме, весу, показателю прочности, размерам и устройству замкового механизма. Монтаж изделия необходимо выполнять исключительно по отработанной технологии, и лучше доверить специалистам.
