Уклон канализационной трубы для внутреннего и наружного размещения

Угол уклона для наружной инженерной сети

Наружные сети монтируются из труб большего сечения, чем внутридомовая разводка. Материалом для них служит:

• полиэтиленовая труба с верхним гофрированным слоем;
• пластик;
• чугун;
• асбестоцемент.

Их установка согласно нормам СНиП должна учитывать уровень промерзания почвы. Глубина траншеи может составлять от 70 см в средней полосе до 2 метров в холодных регионах. В местах поворота трубопровода и при длине магистрали более 12 метров, необходимо устанавливать ревизионные колодцы, эти элементы позволят прочистить засоры в системе.

Для загородного дома с двумя санузлами используется трубами диаметром 110 мм, если в доме три туалета и более, рекомендуется прокладка трубопровода сечением 160 мм. При выкапывании траншеи оставляется запас до 20 см для выравнивания трубы до рекомендуемого угла уклона. Каждый размер магистрали имеет свой рекомендованный коэффициент уклона:

• 110 мм – 0,02 или 2 см на 1 метр;
• 160 мм – 0,008 или 8 мм на 1 метр.

Прокладывание наружной магистрали

Соблюдение нормативов позволяет сохранять работоспособность магистрали при движении нечистот самотеком. Оптимальным прибором для определения правильного уклона является нивелир, используя его можно добиться высокой точности. Но такое устройство есть не у всех, поэтому найдены способы проверки с помощью подручных средств. Для измерения понадобится:

• шнур или веревка;
• два колышка;
• строительный уровень.

В прокопанной траншее забиваются колышки – один в начале, а второй в конце. Между ними натягивается шнур и с помощью строительного уровня выставляется по горизонту. Затем измеряется глубина траншеи до шнура в начальной точке и в конечной. Разница между этими значениями, деленная на длину трубопровода должна составить искомую величину наклона канализационной трубы на 1 погонный метр. Подогнать значение под нужный показатель, можно углубив или подсыпав песок на дно. Укладка труб всегда выполняется на подушку из утрамбованного песка. Этим же материалом выполняется первоначальная засыпка до верха магистрали, а после выполняется обратная засыпка грунта.

Если природный рельеф участка существенно превышает нормативный показатель, можно смонтировать магистраль двумя способами:

• создать систему, включающую несколько вертикальных переходов и горизонтальных участков, уложенных с рекомендованным уклоном;
• выкопать глубокую траншею, в которой разместится один вертикальный отрезок в начале трубопровода, остальная часть будет уложена по нормативному уклону.

Соблюдение правильного уклона при монтаже трубопровода внутри и снаружи частного дома обеспечит бесперебойную работу автономной канализации.

Для чего необходимо знать правильный угол уклона канализационной трубы.

Это, конечно же, наивный вопрос. Просто для того, чтобы канализация работала, так сказать, «корректно», и хозяевам не приходилось ни  визуально, ни другими органами чувств ощущать, что эта система где-то дает сбои и не справляется со своей прямой задачей.

Так, может быть, просто всегда давать угол уклона побольше – тогда вода вместе со стоками гарантированно быстро будет уходить в коллектор или септик? Оказывается – нет, так можно только навредить.

Постараемся объяснить, почему.

На рисунке ниже показаны три варианта. В первом – труба расположена без уклона, горизонтально. Во втором – задан оптимальный угол уклона. И в третьем – труба уложена безо всякой оглядки на правила – «лишь бы вода хорошо сливалась».

Четвёртый вариант – с отрицательным углом уклона, надо полагать, никто не додумается сделать.

Две недопустимых крайности – и правильный подход к организации уклона канализационной трубы.

Канализационные стоки, как знают все, это далеко не всегда просто вода. Чаще всего в ней, помимо полностью растворившихся веществ, взвешено немало твердых нерастворимых частиц и крупных включений, дисперсных капель (жир, моющие средства). Задача канализации – отвести все эти загрязнения в полном составе

И здесь очень важно свойство самоочистки трубы. Так, чтобы после смыва стоков (понятно, что в бытовых условиях стоки текут не постоянно, а, так сказать, порционно) труба внутри оставалась если и не совсем чистой, то по крайней мере – пустой

Итак, смотрим на схему.

• В первом случае в трубе образуется совершенно очевидный застой. Перемещение воды хоть и будет, но с минимальной скоростью. То есть у твердых включений есть полная возможность осесть на дно, у жировых капель – «закрепиться» на стенках трубы. Получается, что кинетической энергии потока воды недостаточно для того, чтобы увлечь за собой загрязнения. Они, осев на дне, становятся помехой для последующих сбросов. Результат – очень быстрое зарастание труб, образование пробок, с которыми бывает очень тяжело справиться.
• Второй вариант – труба смонтирована под правильным углом уклона, в ней благодаря этому поддерживается оптимальная скорость перемещения бытовых стоков. При таком подходе как раз и проявляются свойства самоочищения – вода захватывает и выносит основную массу твёрдых и взвешенных загрязнений.
• Третий вариант кажется парадоксальным – ну что может быть плохого в том, что уклон сделан большой, и скорость потока от этого возрастает? Ведь на коротких участках, например, от сифона раковины до проходящей снизу канализационной трубы так и делается – чуть ли не вертикально…

Да, на коротком участке это «работает». Но когда требуется переместить канализационные стоки на значительное расстояние, получается совсем иная картина. Вода на большой скорости устремляется вперед, к выходу из трубы. А более тяжеловесные нерастворимые включения начинают отставать от общей скорости потока. И в итоге – могут остаться на стенках трубы. У них частенько бывает немало времени, чтобы успеть присохнуть или иным способом закрепиться на стенке.

И, понятно, далее эти оставшиеся фрагменты становятся помехами при следующей «порции» стоков, при которой ситуация не просто повторяется, но постепенно усугубляется. И так далее – пока в полости трубы не образуется сначала сужение канала, а затем – и вовсе непроходимая пробка, требующая немедленного вмешательства для восстановления работоспособности канализации.

Теперь давайте пойдем по положениям Сводов Правил. Они в оригинале могут показаться несколько «суховатыми» для человека, не имеющего опыта чтения технической документации. Поэтому постараемся изложить основные положения, касающиеся, безусловно, только частного жилого строительства, в более доходчивом виде.

И начнем, естественно, «от истоков». То есть с тех точек, где, собственно, и начинается канализация – с сантехнических приборов. А затем – пойдем далее вплоть на наружных труб, ведущих в септик или в канализационный коллектор.

Зачем нужен угол уклона

Чтобы сточные воды в канализации забирали с собой плотные частицы нужно укладывать трубы под определенным уклоном. Угол наклона должен устанавливаться по фиксированным, установленным нормам СНиПа. Для сокращения времени монтажа или при работе неквалифицированных мастеров многие получают канализационную систему, которая работает с нарушениями или совсем не справляется с задачей:

1. не обращая внимания на фиксированную норму установки уклона или при выдержке угла уклона в значении ниже минимального, происходит нарушение работы всей системы. При таких ошибках сток воды будет с пониженной скоростью. Это приведет к быстрому засору канализации. Нужно будет часто прочищать канализацию. К примеру, при установке унитаза меры выставления уклона трубы в правильном положении были проигнорированы, то остатки жизнедеятельности человека не будут смываться тщательно. Начнут скапливаться, разлагаться. Это приведет к молниеносному распространению неприятного запаха по всему жилому помещению;
2. если показатель наклона будет значительно превышен, то засора не избежать. Сточные воды с большой скоростью проходить коммуникациям, омывая твердые элементы, не унося с собой. Это приведет к скоплению зловонного запаха, распространению по дому;
3. при несоблюдении установленного показателя угла наклона труб произойдет заиливание магистральной системы. Прекратится работа всей канализации. Возникнет неприятный запах, появится повод для замены, чистки;
4. в многоквартирном доме, при отсутствии норм установки уклона может произойти протекание, прорыв коммуникации. Будут проблемы со сливом у всех жителей, пока не устранится проблема;
5. пластиковые трубы, установленные в неверном положении, будут страдать от заиливания, засоров. Чугунные коммуникации подвержены коррозии, что приводит к протечке – все отходы будут проникать в подвальное помещение, распространяя зловоние по всему подъезду.

Видео по теме:

Уклоны канализации и их способы выставления:

и видео

Как выбрать правильный уклон канализации:

Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал.

Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы.

Как выдержать требуемый уклон

Определиться с углом уклона канализации недостаточно. Его еще при прокладке надо выдержать. Самый удобный вариант — наличие специального уровня с угломером. Если профессионального оборудования нет, придется хитрить.

Строительный уровень с угломером

Есть способы контролировать угол канализационной трубы при помощи обычного уровня:

• Нарисовав на стене линию с желаемым уклоном, прикладываете к ней строительный уровень, делаете на пластике отметку в том месте, где находится край пузырька. При выставлении труб располагаете их так, чтобы пузырек оказался в нужном положении.
• Если взять метровый уровень, можно с одной стороны прикрепить подкладку требуемой ширины. На котортких участках такой способ не работает, но протяженный трубопровод выставлять удобно.

Внутренняя канализация

При прокладке трубопровода надо выдерживать заданный уклон, не допустить прогибов и провисаний. Кстати, при укладке отводных труб от разных сантехнических приборов требуется выдерживать разные уклоны (смотрите фото ниже).

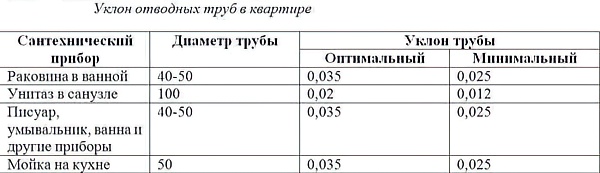

Уклон отводных труб от разных сантехнических приборов

При прокладке внутреннего трубопровода можно начертить требуемые уклоны на стене, по ним выставить трубы. На уровень пола ориентироваться не стоит, лучше отбить горизонтальную линию. Проще это сделать при наличии нивелира, если его нет, можно пользоваться пузырьковым уровнем. После этого, высчитав требуемый перепад (описано выше), «задираете» дальний конец. Еще раз проверяете точность расчетов и нанесенных линий. После можно приступать к монтажу.

Пример разводки внутренней канализации

В ванных и туалетах обычно выкладывают требуемый уровень при помощи густого песко-цементного раствора. Все равно потом труба отделывается — ставится короб из гипсокартона, на который затем наклеивается плитка. Более современный вариант — укладывать трубы в штробу доступен не всем — в панельных домах нет такой толщины стен. При прокладке канализационных труб от кухни чаще пользуются подставками и клиньями. После уложенный с требуемым уклоном трубопровод фиксируется к стенам при помощи специальных держателей. Их устанавливают с шагом не более 40 см.

Наружная канализация

Канализация на участке укладывается в траншеи. Прокладывая трассу, старайтесь ее сделать как можно более прямой. Любые повороты — потенциальное место образования засора. Если без поворотов обойтись никак не получится, рядом с ним установите тройник, выведите трубу чуть выше уровня грунта и заглушите ее герметичной крышкой. Это будет верное решение — сможете быстро и без проблем прочищать пробки.

При прокладке внешней канализации копают траншею с ровным дном. Глубина траншеи — на 20 см больше необходимой — это место под песчаную подушку. При небольшой протяженности и малом перепаде дно можно так и оставить — ровным. Если перепад большой, придется формировать уклон. На этом этапе слишком выдерживать наклон нет необходимости — делаете приблизительно. Затем дно выравнивают, убирают все камни, корни, сравнивают ямы, уплотняют. Должно быть ровное плотное основание.

Основные моменты стоит запомнить

На выровненное дно насыпают песка. Его надо сыпать слоями по 5 см, разравнивать по уровню, уплотнять (проливать большим количеством воды). Послойно уложив 4 слоя, получаем подушку в 20 см. В песок укладывают трубы, формируя заданный уклон. Уклон можно проверять длинным строительным уровнем (1,5-2 метра или больше). Если такого нет, можно к длинной ровной рейке (брусу) примотать посередине скотчем пузырьковый уровень. Так можно добиться минимальной погрешности.

После того как труба уложена и проверен ее уклон, ее засыпают песком. Он должен закрывать ее практически на половину. Песок аккуратно выравнивают и проливают. После этого труба на 1/3 засыпана плотным песком (можно чтобы уровень был больше). Дальше можно засыпать грунтом.

Когда невозможно выдержать нужный наклон

Когда монтаж сопровождается трудностями и, выдержать правильный угол наклона не удается, принимают следующие действия:

Расчеты, которые входят в рамки допустимых отклонений, могут применяться при прокладывании канализационной системы

Важно сделать дополнительные тройники на определенном расстоянии. Через них будет осуществляться чистка

На трудных участках сделать перепады высот. Организовать их посредством установки дополнительных колодцев. С их помощью проложить коммуникации должным образом, соблюдая фиксированные нормы. Численность колодцев может быть разной. От одного до нескольких. В зависимости от трудных случаев, протяженности канализации.

Если выдержать стандартные показатели невозможно и, работа системы не будет обеспечена должным образом путем самотека, то нужно установить фекальный насос. Устройство подойдет как для конкретной канализационной ветки, так и для всей системы в совокупности.

При прокладке пластиковых труб хозяева будут уверены, что чистка будет происходить значительно реже, чем в случае с чугунной системой. Трубы из пластика имеют гладкую внутреннюю поверхность, обеспечивающую быстрое скольжение стоков. Чугунные имеют не идеально ровную поверхность. Из-за наличия мелких зазубрин, частичек отходы будут останавливаться и нарастать быстрее.

Оформление акта испытаний систем внутренней канализации и водостоков

После того как работы по установке внутренней и наружной канализации завершены, составляется акт испытаний, подтверждающих функционирование системы и соответствие нормативам. Это требование прописано в одном из приложений СНиП 3.05.01-85.

Чтобы проверить работоспособность канализационной системы трубопровод следует пролить. Для этого одновременно запускается не менее 75% всего санитарного оборудования, которое подключено на участке, подлежащем проверке. Если установку канализации выполняла монтажная организация, без такого акта не обойтись.

Уклон 0,03 — перепад на 2 метра длины составляет 6 сантиметров

Данные, которые заносятся в документ:

• название системы, которая будет проверяться;
• название объекта строительства;
• наименование генерального подрядчика, заказчика и монтажной организации, включая должности и ФИО представителей;
• информация из проектной документации (номера чертежей);
• перечень открытых прибором на время испытаний и продолжительность проверки;
• данные о наличии или отсутствии дефектов;
• подписи проверяющей комиссии.

Монтаж канализации можно выполнить самостоятельно или, воспользовавшись услугами специалистов

В любом случае важно придерживаться нормативных требований и соблюдать технологию

Статья по теме:

Чтобы получить качественный результат рекомендуется учитывать все нюансы: начиная с угла наклона системы и проектирования ее схемы, оканчивая особенностями проседания грунта, правильным выбором труб, комплектующих, дополнительного оборудования. Своевременная чистка канализации в сочетании с оптимальными параметрами магистрали позволит исключить вероятность возникновения поломки.

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройства	Диаметр и/или сечение, мм	Минимальный уклон, в долях	Допустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемники	Произвольные	0,001…0,006	70…75
Трубы отвода уличные, квартальные, выделенные	150 200	0,008 0,007	70…75
Присоединения от дождеприемников	Произвольный	0,02	70…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, мм	Длина участка, мм	Минимальный уклон	Средний уклон	Нормальный уклон
50	1000	25	30	35
110	1000	12	20	20
150	1000	7	8	10
200	1000	5	7	8

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

Соотношение уклона и диаметра труб

Определять уровень уклона на «и так сойдёт» не стоит. Потеря времени и финансовые затраты при таком подходе будут вашими спутниками во время проведения сантехнических работ. В каждом отдельном случае следует проводить расчёт. Семь раз отмерить лучше чем двадцать семь раз отрезать.

Если вы правильно высчитали угол наклона, но при этом произвели монтаж канализационной трубы не того диаметра, то у вас будет два варианта решения — демонтаж или демонтаж. Поэтому для каждой трубы с разным диаметром необходимо проводить расчёт отдельно.

Максимальным уклоном труб для любого диаметра не должен быть больше 15 см на один метр. В очень редких случаях если длина трубопровода составляет менее 1,5 метра. Под диаметром трубы имеет ввиду диаметр, который проходит в канализационный септик или сливную яму.

Рассмотрим пример расчёта на 110 мм пластиковой трубе для наружной канализации. Давайте представим, что нужно рассчитать уклон, который будет оптимально подходить для 110 трубы, она часто используется для прокладки таких систем. Если мы обратимся к ГОСТу, то уклон трубы с таким диаметром должен составлять 0,02 на 1 метр. Это оптимальное значение позволит сохранить ваши трубы в пригодном состоянии долгие годы.

Чтобы рассчитать с каким перепадом нужно вырыть траншею, следует длину трубы умножить на уклон обозначенный в ГОСТе. Следовательно, длинна нашей 110 мм трубы равна 20 м. Мы берём и умножаем (20м * 0,02) = 0,4 м или 40 см. Разница между началом и конечной точки в траншеи будет равна — 20см. К примеру первичная точка (выход из дома) у вас был 1,10 м то конечная будет 1,50 метра возле канализационного септика. Расчёт выполнен без включения в данные глубины промерзания грунта.

Для 200 мм трубы минимальный уклон в СНИПе указан 0,007 или 7 мм на 1 погонный метры трубы. Соответственно на 10 метров прокладки будет такая формула: (10 * 0,007) = 0,07. Для облегчения расчётов можно воспользоваться простым и удобным онлайн калькулятором, который упростит вашу работу.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К — особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V — скорость прохождения сточных вод;
• H — наполняемость трубы (высота потока);
• D — сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода — 0,6;
• показатель V (скорость потока) — для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D — говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра — 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации — диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм — показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении — 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав — 0,003;
• для лотков из бетона (полукруглых или прямоугольных) — 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм — системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Наружные сети

Определяя уклон канализации в частном доме, стоит не забывать и о наружной сети, которая должна монтироваться с наклоном для удаления сточных вод самотёком. Обычно для прокладки наружных сетей используются изделия большего диаметра, чем внутри дома. При определении наклона руководствуются следующими нормами:

1. Если будут укладываться элементы диаметром 150 мм, то рекомендуемый наклон равен 0,008 промилле. Если по каким-то причинам не получится соблюдать такое превышение, то можно его уменьшить до величины 0,007.
2. В случае укладки трубопровода сечением 200 мм минимальное превышение должно составлять 0,007 промилле. Оно может быть уменьшено при необходимости до 0,005.

Также нормируется и показатель максимального уклона наружного трубопровода. Для элементов любого диаметра он не может быть более 0,15, то есть превышение не больше 15 см. С большим наклоном система не сможет правильно функционировать, поскольку будут образовываться засоры.

Определение уклона

Канализация может быть двух видов:

• смешанная;
• раздельная.

Выход сточных жидкостных масс из частного домостроения может осуществляться двумя способами:

• напорным;
• самоточным.

Напорная система используется крайне редко, так как ее устройство сопряжено с некоторыми сложностями. Это дорого, сложно и не так надежно, как в случае использования самоточной канализационной системы. Для того чтобы проложить напорный трубопровод, расчет не проводится, что обусловлено движением воды в системы под давлением.

При расчете уклона нужно помнить о том, что он для внутренней, наружной и ливневой канализации будет разным. Связано это с тем, что в каждой из систем обеспечивается выход жидкости с абсолютно разными составами, а внешняя канализация дополнительно нуждается в утеплении. Согласно СНиПам 2,04.03-85, на уклон оказывает влияние скорость сточных вод, наполнение труб и материал, используемый для их изготовления. Что касается общих правил, то они заключаются в следующем: уклон канализации, проходящей внутри дома, должен составлять 0,5-1 см на один погонный м, а уклон труб, используемых для устройства наружной системы — 1-2 см. Но это всего лишь общее значения, чтобы получить более точные данные, необходимо будет провести более детальный расчет.

Показатели

Виды какими бывают уклоны наружной канализации.

Показатели угла наклона трубы, используемой для прокладки системы в частном доме, означают степень изменения нахождения ее рабочей поверхности относительно линии горизонта. Угол уклона определяется разницей высот самой нижней точки поверхности трубопровода на ее начальном и конечном отрезке. Для сравнения, в стандартной системе измерения угол поворота обозначается в градусах. Если взять трубу для устройства канализации в частном доме, диаметр которой составляет 50 мм, угол наклона на его один погонный м будет равен 0,03 м. В трубопроводе протяженностью три погонных метра разница высоты составит 0,9 м.п. (0,03х3) или 9 см.

Чтобы исключить ошибки, которые станут причиной проблем функционирования канализационной системы, необходимо использовать правильную методику расчета.

Способы расчета

Схема устройства очистной станции Танк.

Есть две методики, позволяющие легко определить угол наклона трубы: расчетная и безрасчетная. Последняя позволяет узнать разность высоты на определенном отрезке трубы в зависимости от того, каким диаметром она обладает. Среднее изменение этой величины равно 3% и может меняться в зависимости от условий эксплуатации. Расчетный способ предназначен для систем, обладающих постоянным напором жидкости в канализации. В этом случае может использоваться одни из двух методик расчета:

• соответствие скорости движения жидкости в трубе нормативному коэффициенту;
• использование формулы Колбрука-Уайта.

Но для частного домостроения использование таких формул достаточно затруднительно, так как практически невозможно вычислить показатель наполняемости трубопровода и движение жидкости в нем без специального оборудования, используемого профессионалами для расчета угла наклона. Расчет уклона канализации в частном доме осуществляется посредством безрасчетной методики.

Определение без формул

Формула для расчёта уклона канализации по СНиП.

Чтобы провести наружную или внутреннюю канализацию, не используя для этого сложные формулы расчета уклона, применяются значения с установленным лимитом. Это минимальный и максимальный уклон.

При минимальном показателе, прокладывая наружную трубу, уклон канализации следует делать не менее 0,015 м на один погонный м. Согласно этому правилу производится внутренняя разводка труб. Исключение составляют короткие участки трубопровода — менее 1 м.п. В этом случае достаточно уклона, равного 0,01 на 1 м.п.

Уровень максимального уклона зависит от скорости потока жидкости внутри трубы. Для изделий, выполненных из пластика, максимальная скорость не превышает 1,43 м/с. Если увеличить этот параметр, начнется разделение жидкости по фракциям, в результате твердые частицы осядут. Максимальный показатель уклона не должен превышать 3%.

Чем плох излишний уклон?

У неопытных строителей может возникнуть соблазн сделать трубу как можно более наклонной, чтобы нечистоты уходили быстрее. Но и такой подход неверен. При слишком крутом спуске происходит заиливание трубы из-за того, что вода сходит слишком быстро, не успевая смыть более твердые фракции нечистот, которые затем прилипают к внутренней поверхности.

Кроме этого, может происходить срыв водяных запоров в сифонах, а значит, воздух из очистной системы попадет в жилые помещения. Стоит ли объяснять подробнее, какой именно запах он принесет в них?

Есть и еще одна причина, по которой трубы не следует оставлять недозаполненными. В условиях агрессивных сред приток воздуха к поверхностям приводит к их ускоренной коррозии, и в результате снижается срок их службы.
