Разводка водопровода в квартире: схемы и нюансы проектирования

Подбираем провод

Рассчитав мощность будущей проводки, переходим к выбору провода. Для внутренней электропроводки применяются алюминиевые или медные провода в диэлектрической изоляции:

• Алюминиевый провод наиболее распространен для внутренних разводок. Это связано с его дешевизной и малым весом. На этом достоинства заканчиваются. Большое электрическое сопротивление алюминия по правилам электрической эксплуатации требует использовать провода с большим сечением. Толстая проводка создаст сложности при монтаже, портя внешний вид стены. Сопротивление алюминия вызывает нагрев проводки, который сопровождается ослаблением контактов. Увеличивающаяся от перегрева хрупкость алюминия существенно сокращает срок эксплуатации провода;
• Недостаток медного провода только в его дороговизне. Для внутренних помещений медная проводка намного безопаснее, чем алюминиевая. Это связано с меньшим электрическим сопротивлением меди, уменьшающим вероятность нагрева всей разводки. Медный провод устойчив к многочисленным сгибаниям, имеет длительный срок эксплуатации и не уменьшает проводимость тока после окисления.

По приведенной ниже таблице подбираем подходящий для работ кабель:

Несколько советов специалистов

После принятия решения, как сделать водопровод в квартире, необходимо составить проект системы водоснабжения. Вне зависимости от способа разводки труб – коллекторной или лучевой, его разработку лучше доверить профессионалам, которые разбираются в строительных нормах и способны произвести гидротехнические расчеты. Но даже наилучшее проектное решение необходимо правильно реализовать.

Допущенные ошибки могут привести к непоправимым последствиям:

1. В некоторых случаях мастера с целью экономии средств пренебрегают необходимостью производить утепление труб горячего водоснабжения, проложенных в толще стен или под напольным покрытием. В результате монтаж труб в квартире без теплоизоляции приводит к тому, что тепловая энергия частично передается находящимся рядом материалам и качество воды ухудшается. Помимо этого, конденсат, собирающийся на поверхности трубопровода без утепления, способен испортить отделку помещения.
2. При выполнении монтажных работ специалисты рекомендуют закрывать концы еще не установленных труб, чтобы внутрь их не попадала грязь и мусор. Если пренебречь этой предохранительной мерой, то после завершения установки водопровод приходится долго и тщательно промывать, а в некоторых случаях и ремонтировать.
3. В случае, когда требуется выполнять пайку пластиковых труб, ее необходимо выполнять в чистом помещении, где исключена вероятность попадания загрязнений. Такую работу нельзя производить, когда на трубах имеется даже немного влаги. Если осуществляется разводка воды на кухне или в другом помещении, тогда частички мусора или капля воды в местах пайки значительно ослабят прочность соединения. В итоге водопровод не получится качественным.
4. Специалисты советуют не проектировать систему водоснабжения так, чтобы все трубы были проложены в перекрытии посредством одного общего отверстия. Это приводит к тому, что ухудшаются характеристики функционирования водопровода. Кстати, профессиональные проектировщики никогда не совершают данную ошибку.
5. Также к серьезным неприятностям при проведении монтажных работ может привести недостаточное количество используемых запорных устройств. Данный вид арматуры в обязательном порядке должен присутствовать перед каждым сантехническим прибором, к которому подводится вода. Его также монтируют для каждого стояка, обеспечивающего ввод водопровода в квартиру.
6. Если на жилом объекте запроектировано обустройство не одного, а нескольких санузлов, запорный кран желательно установить для каждого из них.

Обычно одновременно профессионалы проектируют разводку водопроводной и канализационной систем. Главное условие, которое нужно соблюдать при этом – не допускать, чтобы стояки и трубопроводы каждой из них не перекрывали друг друга. В будущем выполнение данного требования облегчит проведение ремонтных работ и уход за инженерными коммуникациями.

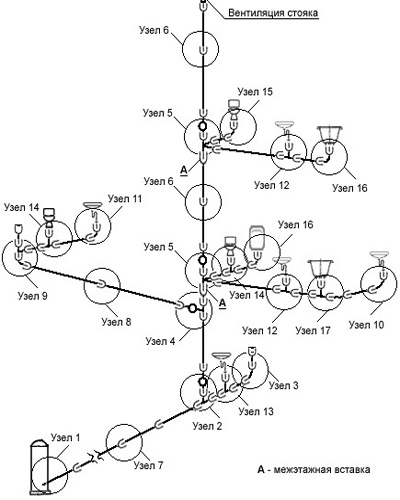

Монтаж канализации

Разводка канализации своими руками значительно проще, чем монтаж водопроводных линий. Основными нюансами системы внутреннего водоотведения являются:

• уклон к стояку 2 см по вертикали на 1 м длины;
• использование раструбных труб серого цвета для внутренней канализации;
• направление раструбов от стояка;
• диаметр трубы 110 мм для унитаза, 50 мм для горизонтальных линий, вертикальных участков;
• применение косых тройников с верхним патрубком 45° в середине магистрали, отвода 90° для подключения дальнего от стояка сантехнического прибора;
• использование отводов 45° для изгиба канализации в одном горизонтальном уровне.

Укладываются канализационные трубы от крестовины стояка в сторону унитаза, раковины и прочей сантехники поэтапно:

• монтаж 110 мм участка до унитаза;
• установка тройника с переходом на диаметр 50 мм;
  Переход системы водоотведения с диаметра 110 мм на 50 мм.
• разводка инженерной системы вдоль стены до самого дальнего потребителя.

В зависимости от местоположения стояка, бытовых и сантехнических приборов, планировки санузла, трубы могут идти в одном направлении или расходиться в разные стороны. При этом изменяется тип фитингов и их количество для сборки горизонтальных линий.

Кабель электропроводки вмуровывается в стену выше, чем водопровод и система водоотведения. Это снижает вероятность короткого замыкания при прорыве канализации, труб ХВС/ГВС.

По аналогии с водопроводными розетками раструбы канализационных труб, фитингов могут вмуровываться в стены. Все сливы сантехники подключается к тройникам, отводам через трубы, гофру диаметром 40 мм только после сифонов с гидравлическими затворами.

Исключением являются унитазы, писсуары, биде, в корпуса которых сифоны встроены конструктивно.

Для предотвращения канализационного запаха гофра или жесткие патрубки присоединяются к фитингам внутренней канализации через резиновые манжеты с «ершом».

С чего начать?

Для начала нужно определиться, какое сантехническое оборудование нужно разместить в ванной и туалете или в совмещенном помещении, если предполагается именно такое решение. После чего выяснить, какие именно инженерные коммуникации должны быть подведены к каждому из приборов.

На практике это выглядит так:

• Унитаз. Подводим канализацию и холодную воду.
• Биде. Подключается холодная и горячая вода, канализация.
• Душевая кабина или ванна. Подводится горячая и холодная вода и канализация.
• Раковина-умывальник. Подключаем холодную и горячую воду, канализацию.
• Стиральная машина. Подводится холодная вода и канализация.

Определившись с количеством и видом сантехнического оборудования, можно приступать к разработке схемы разводки.

Используемый материал

В последнее время наиболее практичными считаются три типа труб: медные, пластиковые и металлопластиковые. Первые из-за своей дороговизны и сложности соединения редко используются при самостоятельном сооружении трубопровода. Второй и третий вид отличаются лёгкостью и скоростью монтажа, отсутствием коррозии.

Пластиковые или полипропиленовые отлично выдерживают давление, и подходят для транспортировки как холодной, так и горячей воды. Части труб соединяются между собой пайкой, образуя неразъёмное надёжное соединение. Сами трубы не гнутся, но, используя разнообразные фитинги, можно сделать любой обход препятствия или поворот трубопровода.

Металлопластиковое изделие представляет собой двухслойную конструкцию, состоящую из пластика, покрытого металлической оболочкой. Трубы хорошо сгибаются, что позволяет обходить небольшие препятствия без применения фитингов. Соединение между собой происходит при помощи муфт или надвижных фиксаторов. По металлопластиковым конструкциям также можно подавать холодную и горячую воду.

Если проектируется трубопровод с внутренним расположением труб, предпочтение следует отдать полипропиленовому виду. Но возможно использование и металлопластиковых изделий, хотя при этом соединения замуровывать не рекомендуется.

Что же касается слива, то выполняется он из ПВХ труб. Стыковка элементов между собой происходит через уплотнители раструбного типа. Это даёт возможность довольно быстро и надёжно собрать (а при необходимости и разобрать) систему отвода сточных вод любой сложности.

Общие правила (если хотите — традиции) установки электрооборудования в помещении, согласно ПУЭ и здравого смысла

Нет смысла цитировать в материале Правила устройства электроустановок, и СНиП. Многие путаются в определениях. А затем, выполняя монтаж электропроводки в ванной совершают ошибки ценою в жизнь.

Поэтому рассмотрим основные понятия, изложенные простым языком:

1. В помещении с ванной или душевой кабинкой два источника влаги: непосредственно вода в емкости или из лейки душа, и плотный водяной пар. Вода, как известно, является хорошим проводником. При возникновении смоченной поверхности, касающейся токоведущих частей, есть риск получить удар током.
2. Подключенные электроприборы с длинным шнуром питания, не должны дотягиваться до зоны 0 или 1. Упавший в воду включенный фен, превращает ванну в электрический стул. Даже если вы разумно и ответственно относитесь к безопасности, в доме есть дети.
3. В ванной комнате желательно не устанавливать выключатели. Герметичные клавиши с защитой IP×7 никто монтировать не будет, а мокрая рука + кафельный пол = отличная цепь для протекания электрического тока через тело человека.
4. Если позволяют размеры помещения, желательно исключить возможность одновременного прикосновения к электроустановкам и элементам конструкций, имеющим связь с естественной землей. Например: смесителям, трубопроводам, радиаторам отопления.
5. Никаких распределительных коробочек, вводных щитков, автоматов защиты, в ванной комнате быть не должно.
6. Применение любых стационарных электроустановок (бойлер, полотенцесушитель, стиральная машинка) без заземления и подключенной системы уравнивания потенциалов, недопустимо.
7. Установка розеток в ванной только в зонах №№ 2 и 3, с классом защиты не ниже IP×4.
8. Вытяжной вентилятор также располагается в зонах №№ 2 или 3, класс защиты IP×1.

С электрооборудованием разобрались. Но любая электроустановка к чему-то подключается. Конечно, идеальный вариант для ванной комнаты – электроприборы с напряжением питания 12 вольт, и блоками питания, установленными снаружи. Но в реальности, линия электропроводки в ванной все-таки имеет напряжение 220 вольт.

Правила разводки

Правильная разводка труб в ванной комнате предполагает соблюдение следующих рекомендаций:

• расстояние трубопровода от места входа до устройства забора должно быть кратчайшим;
• планирование и разводка расположения труб выполняются в комплексе;
• каждая точка, предназначенная для подключения сантехнического оборудования, должна заканчиваться запорной арматурой (вентилем);
• подача воды может организовываться как снизу, так и сверху;
• при организации слива соблюдается принцип самотёка;
• сточные воды собираются в один трубопровод;
• для снижения образования конденсата горячая труба располагается сверху холодной, при этом они упаковываются в трубчатый утеплитель;
• по возможности прокладка труб должна планироваться с наименьшим количеством пересечений;
• диаметр отвода сточных труб зависит от используемого сантехнического оборудования и не сужается.

Использование пропиленовых труб

Разводка полипропиленовых труб в ванной комнате и туалете не доставляет больших сложностей. Если надо провести холодное водоснабжение, предварительно стоит подготовить трубы в диаметре 25 мм, где толщина стенки будет не менее 2,8 мм. Для горячего водоснабжения, лучше выбирать армированные трубы с идентичным диаметром, но чтобы толщина стенки была от 3,2 мм. Полипропилен – это синтетический материал, который отличается надежностью, при этом конструкция имеет меньшей вес.

Рис 7. Схема работы с полипропиленовыми трубами

Для самостоятельного проведения работ, рекомендуется соблюдать следующий порядок действий:

Для начала осуществить нарезку труб (рекомендуется использовать трубы Рехау), предварительно замерив длину. Стоит подготовить специальный резак, поскольку из-за ножовки зачастую остаются заусенцы, а перпендикулярные разрезы вовсе не получается сделать.
Взять торцеватель и сделать обработку трубы, снимая фаску. Если трубы дополнительно обработаны фольгой, предварительно нужно ее снять при помощи шейвера
Для проведения сварочных работ на паяльник устанавливаются дор и муфта в соответствии с диаметром труб. Остается разогреть прибор до 260 градусов
Конец трубы нужно очистить от грязи и пыли, вставить паяльник в муфту. Каждая деталь прогревается определенное количество времени. Как правило, к купленным трубам прилагается специальная таблица. В среднем время не превышает 5 секунд
Остается заняться стыковкой

Важно контролировать полное совмещение осей и подождать, пока детали полностью остынут.

Водяной теплый пол

Подключить контуры водяного теплого пола к линии центрального отопления можно лишь в одном случае – если в квартире для этого имеется только один стояк, от которого протянута подача и обратка ко всем регистрам в помещениях. В остальных вариантах для теплого водяного пола либо устанавливается отдельный котел, либо используется теплообменник, нагревающий воду за счет тепловой энергии системы централизованного отопления.

Для контуров ТП всегда используется коллекторная схема разводки. Трубы монтируются перед заливкой стяжки, только на проходных участках санузла. Под ванной, шкафами, душевой кабинкой, стиральной машиной от них нет никакого эффекта.

Теплообменник для водяного ТП.

Из-за громоздкости коллекторных узлов с теплообменниками большинство пользователей используют теплые полы электрического типа (ИК, греющий кабель, кассетные модификации).

Особенности ввода коммуникаций в квартиру

Коммуникации в квартире.

Чтобы система водоснабжения в ванной и туалете работала без протечек и аварийных ситуаций, необходимо учесть следующие рекомендации:

1. В новостройках на вводе трубопровода стоят специальные узлы. В старых домах следует вмонтировать запорные краны шарового типа. Это нужно, чтобы в случае ремонта иметь возможность перекрыть ток воды.
2. После запорной арматуры устанавливают фильтр очистки. Он задерживает примеси в воде, что увеличивает срок службы приборов, потребляющих воду.
3. Далее при необходимости монтируют приборы, измеряющие потребление жидкости.
4. За ними устанавливают манометры, чтобы иметь возможность следить за напором воды. Манометры нужны в тех случаях, когда в квартире имеются проблемы с давлением жидкости в магистралях.

Особенности ввода коммуникаций в квартиру.

Последовательная разводка

Такая разновидность используется для домов и квартир с небольшим количеством проживающих. Для него характерна организация общего смесителя для ванны и умывальника, отдельный подвод для стиральной машины.

Выполнения монтажных работ этой схемы удобно осуществлять в комнате, где уже закончен ремонт. Так как чаще всего используется открытая прокладка трубопровода в туалете и ванной, то все соединения размещены недалеко друг от друга и не занимают много места.

Грамотная разводка обеспечит надежное функционирование трубопровода

Такая разводка труб водоснабжения очень легко монтируется, не требует большого количества материалов. Магистраль прокладывается последовательно от потребителя к потребителю, подводящие концы при этом выводятся из тройников.

Если будет стиральная машинка, бойлер, посудомоечная машина, отдельные смесители для ванной, умывальника, унитаза, то напор воды может не справиться с одновременной работой всех точек.

Схема укладки труб в ванной

Техническая схема разводки водопровода в ванной

После того как вы определились с количеством оборудования и местом их приблизительной установки, перед тем как сделать разводку в ванной необходимо всё это оборудование приобрести, детально изучить их инструкции по подключению и записать габаритные размеры. Далее сделайте пометки в ванном помещении и условно обозначьте места расположения этих предметов для наглядности.

На следующем этапе создается схема разводки труб в ванной на обычном листе бумаги. Создавая предварительный план, для того чтоб избежать различных ошибок и не усложнять процесс монтажа, рекомендуется пользоваться специальными правилами разводки. В этих правилах рекомендуется:

• подводка труб в ванной (по возможности) должна иметь как можно меньше пересекающихся между собой магистралей;
• в случае с открытой укладкой, старайтесь систему водопровода укладывать вместе с трубами канализации максимально близко, это позволит уменьшить оббьем скрывающего короба;
• при составлении плана, разводка в ванной комнате должна обеспечивать свободный доступ ко всем соединениям с установленными гибкими шлангами;
• старайтесь основные трубы укладывать на полу, а отводящие магистрали к потребителям направлять вертикально вверх не допуская косых линий.

Если вы будете проделывать всю работу самостоятельно, то старайтесь сделать так, чтоб прокладка сантехники в ванной была максимально простой и с минимальным количеством соединений.

Визуальная схема разводки

После того как схема составлена и все места установки потребителей определены, можно приступать к проделыванию канавок в стенах и укладке водопроводных магистралей. Разводка воды в ванной комнате с использованием ПВХ труб может проводиться в обоих направлениях, от крайнего потребителя к стояку или от основного стояка к потребителю. Для качественного соединения нам потребуется специальный паяльник для горячей прессовки, если мы не делаем разводку труб в ванной на коммерческой основе, то такой инструмент покупать совсем не обязательно, можно просто взять его в аренду.

https://

Ниже представлено фото современного и дорогого и надежного способа разводки сантехники трубами REHAU Stabil (Pink) и медью, с применением коллекторной системы, фильтров очистки, КФРД, проточного водонагревателя и системы защиты от протечек.

Разводка сантехники трубами Rehau

Этапы проектирования

Любой проект начинается с постановки задачи. Далее, предлагаются различные варианты её решения и выбор оптимального способа. Потом приобретается необходимый материал и производится монтаж. На последнем этапе обязательно выполняется проверка системы на работоспособность, и только после этого уже она закрывается (замуровывается).

Все работы по созданию водоснабжения условно можно разделить на 4 этапа:

1. Создание схемы разводки.
2. Выбор и закупка необходимых элементов трубопровода.
3. Монтаж.
4. Тестирование работоспособности.

Перед этими этапами следует чётко понимать, какое сантехническое оборудование будет использоваться, где оно будет расположено, и какие коммуникации необходимо к нему подвести. Берётся лист бумаги и составляется список: например, унитаз — подвод холодной воды и отвод канализации, умывальник — подключение горячего и холодного водоснабжения, стиральная машинка — подвод холодной воды и слива.

После того как с количеством и видом сантехники решено, можно непосредственно приступать к последовательному выполнению четырёх этапов.

Составление схемы

Для составления проекта необходим план комнаты. Даже если его нет, всегда можно будет нарисовать его самостоятельно. На этом плане схематично указывается вся водозаборная техника и стояки с холодной и горячей водой. Затем изображается трубная разводка в ванной. Чтобы на плане не было нагромождений, канализацию можно будет изобразить отдельно.

На схеме принято холодный трубопровод изображать синей линией, горячий — красной, а канализацию — чёрной. Обязательно на плане указываются тройники и вентили. При использовании на линии клапанов, фильтров очистки, водомеров или иной арматуры их месторасположения также необходимо указывать.

Чтобы в итоге правильно всё развести, нужно предусмотреть ответвления на дополнительно планируемую сантехнику, например, подключение в будущем стиральной машинки или поливочного шланга. При проектировании следует избегать пересечений, допуская их лишь в сложных ситуациях.

Особенности монтажа

При расположении труб существуют негласные правила. Их соблюдать необязательно, но составлены они на основании опыта и логики, поэтому всё же стоит стремиться к их выполнению. Наиболее значимые из них, следующие:

• трубы должны идти параллельно друг другу, при этом прокладывать их стоит вертикально или горизонтально;
• места стыков желательно делать на местах со свободным доступом, которые легко визуально контролировать;
• не следует пренебрегать установкой фильтра грубой очистки воды;
• отвод трубопровода не должен превышать размер трубы, от которой он делается;
• весь трубопровод лучше делать материалом одного типа ;
• схема разводки должна быть составлена так, чтобы количество соединений и переходов было минимальным;
• для избегания появления запахов канализации на неподключенные сливные трубы желательно установить заглушки.

Схемы разводки труб

Пример проекта разводки труб

Перед работой делают проект-чертеж. Кажется, что такая подготовка займет много времени, но больше его уйдет на переделку ошибок.

При проектировании учитывают:

• внутреннюю планировку санузла;
• число точек разбора воды по линиям ХВС и ГВС;
• схему разводки (последовательная и коллекторная, или открытая и закрытая);
• материал коллекторов, способ стыкования.

В квартирах санузел бывает совмещенный и раздельный. При этом он может находиться рядом или удаленно от кухни.

Совмещенный санузел

В этом варианте к основным точкам водозабора добавляется унитаз и биде. В комнату идет общая магистраль, на входе устанавливается запорный вентиль или задвижка так, чтобы его удобно было доставать. Полотенцесушитель может работать от системы горячего водоснабжения или от отопительной магистрали.

Разводка труб в ванной и туалете обязательно содержит в составе фановую трубу, которая обеспечивает вентиляцию. Рассмотрим примеры схем правильной разводки труб в ванной и туалете.

Раздельный санузел

В этом случае ввод в квартиру идет общий, но на каждую комнату (ванная и туалет) делают отдельные входы. Счетчик ставят на общем вводе. Обычно стояк водопровода проходит в туалете, а оттуда заводится в ванную. Если санузел располагается далеко от кухни, прибор учета предусматривают на втором вводе (от другого стояка).

В случае с отдельной ванной комнатой эффективно работает как коллекторная, так и последовательна схема. Уменьшено число точек на одной ветке. В итоге напор сильно не уменьшается. Иногда в туалете устанавливают раковину для мытья рук, биде, помимо унитаза. Все эти приборы подсоединяют последовательно.

Какие трубы для водопровода лучше выбрать

Существуют 3 вида материалов, из которых изготавливаются водопроводные трубы:

• полипропилен;
• ПВХ;
• металлопластик.

Каждый из них имеет достоинства и недостатки.

Полипропиленовые

У труб из полипропилена высокий показатель теплового расширения, поэтому они не подходят для горячих сред. Если все же их использовать, то придется дополнительно устанавливать компенсаторы, а это уже лишние хлопоты. К тому же, в случае с полипропиленовыми трубами разводку не следует прятать под отделку, а лучше сделать ее открытого типа. Дело в том, что из-за отсутствия опыта пайки полипропилена есть риск допустить недочеты, а значит со временем места стыков дадут течь, из-за чего в будущем придется снимать отделку.

Полипропиленовые трубы.

Если же все сделано по инструкции, то можно выделить ряд существенных преимуществ в использовании труб из этого материала:

1. В случае поломок можно легко отремонтировать поврежденные участки.
2. В местах пайки нет зауженностей.
3. Долговечность.
4. Монолитность.

ПВХ

Трубы из поливинилхлорида (ПВХ) также не подходят для транспортировки холодной воды, т.к. они могут выдержать температуры только до +40°C. Для соединения 2 отрезков таких труб применяют клей, который растворяет поверхностный слой полимера. Далее место стыка нужно выдержать некоторое время, чтобы соединение получилось надежным и монолитным.

ПВХ трубы для разводки в ванной.

Металлопластиковые

Трубы из металлопластика применимы для транспортировки как холодных жидкостей, так и горячих, т.к. они могут выдерживать температуры до +105°C. Существенным преимуществом трубопроводов из этого материала можно назвать их гибкость, что позволяет сэкономить на фитингах, а недостатком — сильное заужение в местах стыков, что снижает давление в трубопроводе. Если речь идет об отопительных приборах, то лучше всего использовать медные трубы.

Примеры ↑

Каждый мастер проводит работы по-своему, беря в основу классические схемы разводки труб. Этапы монтажа и их продолжительность зависит от площади помещения и поставленных задач.

Например, при разводке труб от накопителя через санузел в кухонное помещение выполняют следующие работы:

• от емкости поднимается труба до потолка и используя отводы, проводится к кухне, сквозь стены;
• располагается тройник в месте нахождения ванной комнаты. Через него присоединяется раковина и унитаз, на каждом конце устанавливается кран;
• шланг от смесителя крепится к трубе при помощи специальных комбинированных соединений;
• на кухне труба устанавливается в том месте, где планируется мойка. С помощью тройника можно подготовить выход для стиральной или посудомоечной машинки.

Данные действия можно проделать самостоятельно, не прибегая к помощи профессионалов. Горячее водоснабжение монтируется параллельно с холодным, используя в местах соединения лен, фум-ленту или другие уплотнительные материалы.

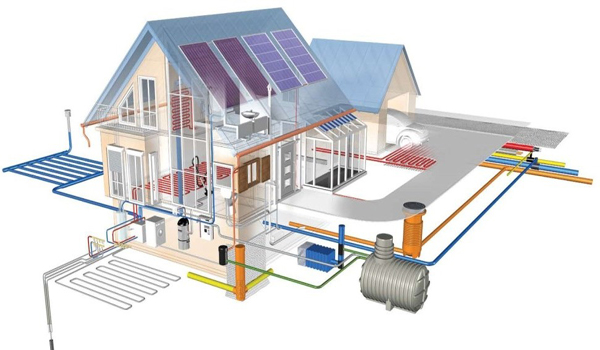

Фото: пример разводки труб в доме

Разводка труб в ванной из полипропилена начинается с перекрытия воды в помещении. При централизованной системе водоснабжения вначале берутся за краны стояков.

Затем устанавливают шаровой кран для перекрытия воды, фильтр и счетчики, отдельно для горячей и холодной воды. Далее выполняется разводка на унитаз, ванную и кухню с учетом последовательности комнат и приборов.

Важно! Для монтажа полипропиленовых труб необходимо выполнять сварочные работы. Для этого нужно отмерить изделие необходимого размера, выполнить зачистку его концов и муфты

Вставить их в паяльник и нагреть инструмент. В среднем через 5-8 секунд можно начинать работу. Время нагрева зависит от диаметра трубы и самого прибора. Далее детали снимают и прижимают друг к другу.

На заключительном этапе выполняют проверку мест соединения. Для этого открывают все вентили и наблюдают за трубами, они должны прятаться в стены. После этого можно выполнять отделочные работы.

Фото: разводка труб в ванной из полипропилена

Типы разводки инженерных коммуникаций

Самыми популярными видами разводки труб водоснабжения в ванной и туалете являются:

• последовательная;
• коллекторная.

Первый вариант лучше всего подойдет для жилья с небольшой протяженностью водопровода и малым количеством подключения точек водоразбора. Второй применяют в квартирах с большой жилой площадью и множеством сантехнических приборов, он отличается большой протяженностью водопроводных сетей.

Вот подробное описание каждой их них.

Разводка последовательного типа

Последовательная разводка полипропиленовых труб в ванной и туалете представляет собой одну ветку трубопровода, берущую начало у отвода стояка, и соединяющую ввод с первым потребителем. От первого пользователя трубопровод идёт ко второму и так до последней точки. Все потребители подключаются через тройники, устанавливаемые в местах разбора воды.

Если протяженность сети большая, и на ней размещается много потребителей, то при одновременном их подключении напор будет слабым.

Принцип работы последовательной разводки не позволяет перекрыть воду на одном приборе. Для ремонта или замены отдельных элементов потребуется отключать всю ветку с помощью аварийного крана на вводе. Несмотря на этот недостаток, последовательную разводку продолжают широко использовать.

Ее преимуществом является простота сборки – элементы монтируются по одной линии трубопровода.

Схема коллекторной разводки сложнее.

Коллекторный тип разводки

Сложность коллекторной разводки связана с необходимостью прокладки труб от ввода стояка до каждого места разбора воды. Такое подключение обеспечивает коллектор – устройство, предназначенное для распределения воды одновременно по нескольким направлениям. Эта особенность обеспечивает одинаковое давление на каждой точке водоразбора. Некоторые модели коллекторов продают с уже установленными запорными кранами.

Если таковых на устройстве нет, нужно самостоятельно их туда поставить – так использование этого типа разводки станет удобнее. Благодаря запорной арматуре появляется возможность отключать только нужное направление, в то время как другие остаются в работе. Кроме аварийных ситуаций таким способом регулируют подачу воды при снижении давления в городской магистрали.

Прямое соединение с коллектором позволяет использовать цельную трубу без стыков, устраиваемых для подключения других потребителей.

Это значит, что появление протечки возможно только на коллекторе и на приборах сантехники, где ее легко устранить. Поэтому трубы, прокладываемые согласно лучевой разводке, можно монтировать скрытым методом.

В число недостатков этой разводки входят: сложность и существенные расходы на большее количество труб, чем для последовательной схемы.

О чем помнить при проектировании разводки труб?

Создать схему разводки труб в ванной комнате достаточно просто, следуя правилам размещения всей сантехники и предметов интерьера.Прокладка водопровода должна быть выполнена с учётом следующих рекомендаций:

1. Пластиковые трубы должны быть уложены в соответствии с действующими нормами и требованиями. Подходящим пластиком является полипропилен, так как он способен выдерживать температурные режимы, поддерживаемые в ванной комнате. Канализационные трубы нужно укладывать под углом, который определяется их диаметром. Обычно он составляет 2-5° на погонный метр. Водопроводные следует располагать строго вертикально либо горизонтально.
2. Количество соединений всегда должно быть минимальным.
3. Все трубы и соединительные элементы обязательно должны быть изготовлены из одного материала. Это обеспечит не только их надёжность, особенно для горячего водоснабжения, а и простоту монтажа, так как не потребуется использование дополнительных инструментов.
4. При скрытом монтаже нужно обеспечить качественную теплоизоляцию труб.
5. Все стыки и соединения должны быть в свободном доступе для проведения осмотра или ремонта.
6. Канализационные и водопроводные коммуникации следует располагать максимально близко, чтобы упростить задачу подключения сантехники и обеспечить возможность спрятать их в короб при внешнем монтаже.
7. Пересечения трубных коммуникаций рекомендуется избегать, так как при возникновении аварий выполнить их ремонт будет достаточно сложно.

Самым важным моментом является выбор подходящего способа разводки, предварительно изучив все нюансы и определив необходимую функциональность, которую требуется получить в итоге.

Полипропилен является наиболее выгодным материалом труб для ванной комнаты по своим основным техническим характеристикам и длительности эксплуатации.

Составление схемы ↑

Работы по монтажу водопроводной системы частного дома начинаются с подбора необходимых материалов и инструментов. Чтобы их правильно выбрать, нужно спланировать количество магистралей, определить место их нахождения и выявить точки подключения.

Создание схемы разводки – это начальный этап в создании функциональных и рабочих коммуникаций.

По типу подключения различают следующие варианты:

• присоединение к централизованной канализации. Устанавливают в квартирах или частных домах;
• организация автономной станции. Монтируется в загородной недвижимости при наличии на участке собственной скважины.

В первой варианте спланированную систему водоснабжения адаптируют под существующие параметры подачи воды.

Чтобы получить работающую и эффективную схему, при планировании подключения магистрали к центральной станции, надобно учитывать такие моменты:

• выбрать схему трубопроводных сетей. Различают коллекторную или последовательную разводка труб;
• определить способ прокладки изделий – скрытый или наружный. Выбор способа зависит от нахождения сантехники или бытовых приборов;
• выявить все точки, из которых будет осуществлять забор воды;
• выполнить расчет необходимых материалов, деталей и определить диаметр труб. К дополнительным элементам относят: переходники, счетчики, запорную арматуру, вентили, фитинги, грубые и легкие фильтры для воды. На этом этапе выбирают методы соединения и стыковки изделий;
• запланировать аварийные краны, задвижки для построения прочной и безопасной системы.

Фото: схема углов стояка и разводки канализации

При организации автономной системы канализации необходимо следовать перечисленным факторам.

Помимо них добавляются такие моменты:

• высчитывается максимальная нагрузка, которая будет оказываться на водопровод, с учетом параметров оборудования, которое будет расположено в ванной;
• для строений, имеющих 2 и более этажей нужно выполнять распределение воды по всей сети. Расчеты при этом проводят по вертикальному водяному столбу.

На этом этапе решают каким образом будет подаваться горячая вода

Приняв во внимание все данные, проектировщик готовит чертеж будущей схемы. Он должен подробно отображать все важные моменты

На нем должны быть отмечены горячие магистрали красным цветом, холодные – синим, указано количество необходимых материалов и их вид, а также точки подключения.

Фото: коллекторная схема
