Прокладываем водопроводные трубы на даче и в частном доме правильно: пошаговая инструкция- обзор +видео

Советы от строителей

• Для быстрого отключения части системы нужно устанавливать так называемые запорные краны.
• По всей системе нужно применять одинаковые фитинги, разветвители и крепления.
• Делайте уклон в сторону крана при установке сливных кранов.
• Применяйте резьбовые соединения.
• Применяйте прокладки для прохода стен. Прокладки защитят трубы от стирания.

Провести монтаж разводки в доме можно самостоятельно. Для проведения таких работ потребуются инструменты и материалы.

Работа проводится в несколько этапов:

1. Выбор схемы.
2. Выбор материалов.
3. Разводка водопровода.

Разводка труб водоснабжения вполне доступна новичкам для понимания.

Обслуживание и текущий ремонт

Водопроводная система, обустроенная в частном доме, требует постоянного внимания. Запасным емкостям нужна периодическая промывка и очистка, резьбовым соединениям – подтягивание, наружным участкам трубопровода – покраска, а проложенные в траншее участки магистрали должны обеспечиваться надежной изоляцией. При возникновении неполадок к их устранению стоит приступать незамедлительно, чтобы не усугублять положения. При небольшом прорыве на поврежденный участок накладывается значительно превосходящий его по размерам бандаж с резиновой прокладкой, закрепляемый с помощью хомута (стяжки).

Протечка также может быть ликвидирована с помощью бандажа. Резиновую прокладку заменяют стеклотканью, обматываемой вокруг поврежденного участка трубы не менее шести раз. Использование эпоксидной смолы позволит надежно подклеить бандаж.

При возникновении в новом трубопроводе свища ремонт может быть проведен ввинчиванием болта в просверленное под него отверстие. Этим способом нельзя пользоваться, устраняя свищ в старой трубе, так как резьба его только увеличит.

Наличие водопровода – признак соответствия уровня жизни обитателей здания минимальным требованиям в отношении комфорта и поддержания гигиены. Обустроить водопровод и канализацию в частном домовладении – задача хлопотная, но вполне посильная, если задаться такой целью.

Схема разводки

Выбор параметров труб зависит от типа водопроводной сети. При последовательном (тройниковом) соединении все точки водозабора устанавливают один за другим. Из-за небольшого количества узловых деталей метод позволяет экономить расходы на материалы.

При одновременном включении из-за слабого давления к удаленному компоненту будет поступать мало жидкости. Чтобы нейтрализовать проблему, нужно правильно подобрать диаметр трубы. Рекомендуют брать элементы, параметры которых меньше магистральной системы на шаг. Прием помогает повысить напор в отводных конструкциях.

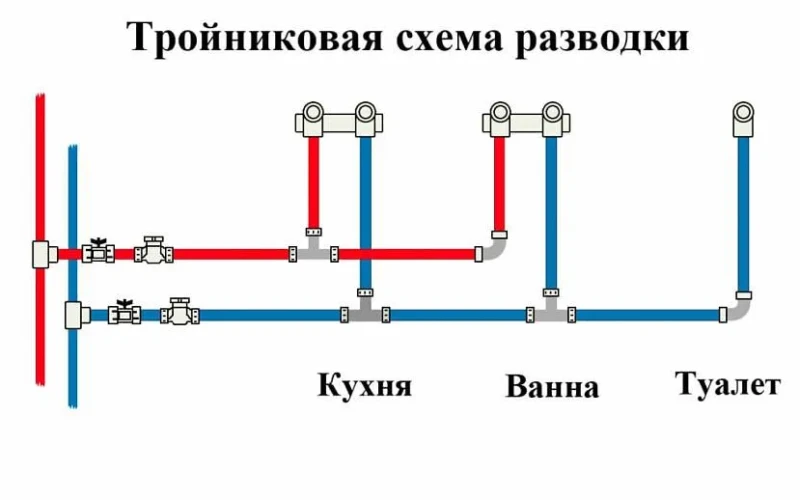

Тройниковая разводка трубИсточник posudachimodache.ru

Коллекторная схема разводки позволяет параллельно подключить к источнику или магистрали несколько водозаборных точек. Для каждого прибора собирают индивидуальную линию с вентилем. Давление остается стабильным при одновременной эксплуатации.

При выборе диаметра труб отталкиваются от длины деталей и особенностей магистрали. Монтаж коллекторной схемы расходует больше материалов. Пропускная способность правильно разработанного водопровода не подчиняется количеству изгибов и подключенных приборов.

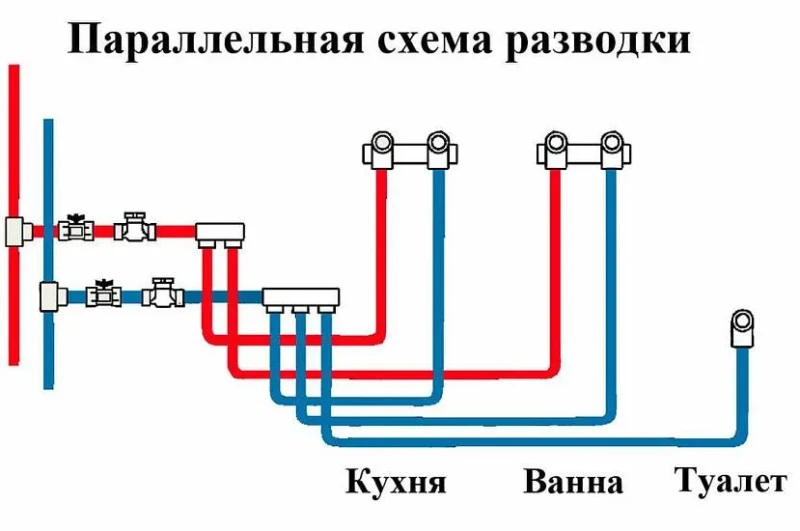

Коллекторная схема разводки Источник myosu.ru

Схемы

Разводка труб водоснабжения в доме может быть выполнена двумя принципиально разными способами:

Изображение	Описание
Классическая тройниковая разводка воды от стояков ХВС и ГВС в многоквартирном доме	Тройниковая, или последовательная схема знакома каждому из нас по квартирам советской планировки. Сантехнические приборы подключаются к общей для всех подводке водоснабжения через тройники (резьбовые или сварные). Пропускная способность подводки при одновременном использовании нескольких точек водоразбора делится между ними. Прокладка водопровода может быть выполнена открыто или скрыто (в штробах или стяжке).
Схема лучевой разводки водоснабжения	Коллекторная, или лучевая схема подразумевает подключение каждого сантехнического прибора к общему коллектору-гребенке собственной подводкой. Подводки прокладываются, как правило, скрыто — в стяжке, штробах или за фальшстеной из ГКЛ, стеновых панелей и т.д.

Узнать больше о том, какие  трубы водоснабжение загородного дома может использовать и как их правильно смонтировать, вам поможет видео в этой статье.

Давайте взвесим преимущества и недостатки каждого типа разводки.

Тройниковая

Плюсы:

Последовательная схема разводки труб водоснабжения в частном доме экономичнее лучевой благодаря гораздо меньшему метражу водопровода. Чем больше сантехнических приборов подключено к водопроводу — тем больше разница в общей протяженности систем водоснабжения;

При тройниковой схеме общая длина водопровода минимальна

При открытом монтаже тройниковая схема проще в обслуживании: все соединения доступны для вскрытия и ремонта;

В штробы укладываются цельные трубы или необслуживаемые соединения

К имеющейся подводке всегда можно подключить своими руками дополнительную точку водоразбора — стиральную или посудомоечную машину, умывальник или душевую кабину. В случае коллекторной разводки это куда проблематичнее: выделенную подводку придется скрыто прокладывать от коллекторного шкафа, что подразумевает большой объем пыльных и так называемых мокрых (с применением строительных растворов) работ.

На фото — врезка в открытую тройниковую разводку воды

Минус:

Падение напора на дальних приборах при водоразборе на ближних к вводу водоснабжения точках.

Лучевая

Плюсы:

Лучевая схема труб водоснабжения частного дома полностью исключает падение напора на одном сантехническом приборе при водоразборе на другом. Разумеется, при минимальной вменяемости монтажников — если сечение водопровода на участке до коллектора не занижено относительно подводок;

Лучевая разводка: напор на одном сантехническом приборе не зависит от водоразбора на других

Все приборы могут отключаться из одной точки — коллекторного шкафа;

Отсекающие краны удобно расположены на подводке к смесителю

Минусы:

• Материалоемкость;
• Возможность скрытой прокладки подводок от коллектора до приборов только на стадии капитального ремонта. Для сравнения — последовательно разведенные трубы для водоснабжения дома можно смонтировать после окончания чистовой отделки;
• Неоправданная сложность схемы водоснабжения в целом. Без маркировки кранов в коллекторном шкафу членам вашей семьи будет нелегко разобраться в назначении каждого из них.

Найти нужный кран без подписи на нем — нетривиальная задача

Особенности системы водоснабжения

Любая схема разводки системы водоснабжения включает приведенные ниже элементы:

1. Источник воды (колодец, скважина или магистраль).
2. Насос или насосная станция, обеспечивающие подачу воды в системе (электрическое или механическое).
3. Гидроаккумулятор, обеспечивающий накопление воды и создающий необходимое давление.
4. Наружные и внутренние трубы, по которым движется вода по участку и внутри дома.
5. Запорная арматура и сантехническое оборудование для регулирования и подачи потока жидкости.

Для горячего водоснабжения также необходимо включение в систему нагревательного элемента – котла. Самый экономичный вариант – газовый двухконтурный котел, обеспечивающий также теплоснабжение здания в зимой. если же подвод газа невозможен, для бани, дачи или небольшого частного дома будет достаточно установки накопительного электрического котла.

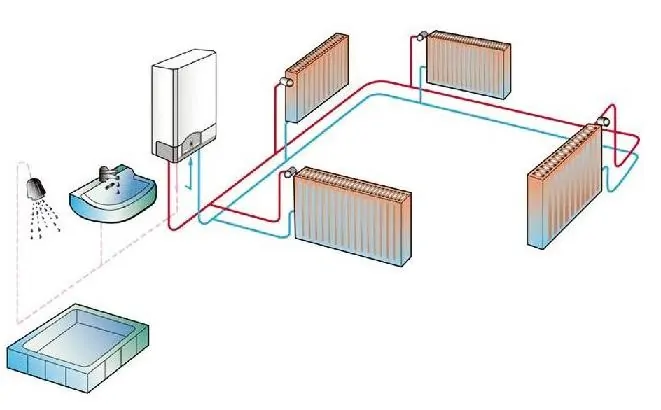

Схема подключения двухконтурного котла.

Часто для экономии денег на этапе монтажа бани или дачи для использования только в теплый период года устраивают летнее водоснабжение, при котором трубы по улице располагаются на поверхности земли. Главный недостаток данного способа – необходимость спускать воду и убирать трубы перед наступлением холодов. Такой вариант хорош только, как временное решение, например, когда есть возможность подключения к магистрали, но нужно время на согласование разрешительных документов.

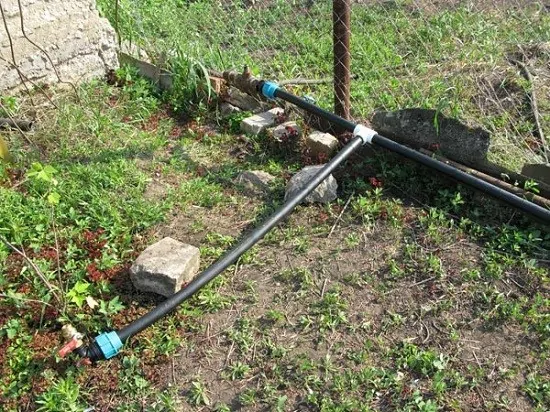

Для летнего водоснабжения можно использовать резиновые шланги.

Основные правила разработки схем

Необходимо знать основные правила составления схемы разводки для того, чтобы правильно и с необходимой подготовкой выполнить водоснабжение частного дома своими руками. Именно схема разводки горячего водоснабжения, а также для отдельного поступления холодного водоснабжения отражает все моменты, связанные с правильным расположением водонагревателя, мест, где находятся точки водоразбора. Также она фиксирует, где будут находится трубы водоснабжения, ведущие клапаны и проходные элементы.

В том случае, если планируется непрерывное поступление воды из скважины, либо выкопанного заранее недалеко от дома колодца, необходимо правильно определить местоположение насосной станции, фильтров и располагающихся непосредственно в этой системе клапанов обратного хода.

Правила разработки подобных схем не представляют сложности и включают следующие элементы:

1. Накопительный бак по всем правилам монтажа подключается к основной водопроводной трубе. При подаче воды посредством использования центрального отопления, напор будет переменчивым. Это значит, что необходима установка дополнительного насоса, обеспечивающего стабильное давление воды.
2. Перед поступлением воды в емкость, желательно обеспечить предварительную фильтрацию от посторонних примесей и мусора.
3. Во время отсутствия воды, насос подвергается риску перегорания. Специально установленный датчик сухого хода позволит уследить за тем, чтобы питание было отключено вовремя.
4. В том случае, если поступления воды будет осуществляться из скважины, стабильный напор позволит обеспечить установленная насосная станция. Она уже имеет встроенную защиту от перегорания.
5. Поплавковый выключатель – необходимый элемент в схеме. Он будет служить защитой от переливания.

Скрытая и открытая система водоснабжения

Разводка водопровода может осуществляться открытым или закрытым способом. На первый взгляд, второй вариант – более предпочтительный по приведенным ниже причинам:

• экономия полезного пространства;
• аккуратный вид, так как все коммуникации зашиты гипсокартоном или спрятаны в стену.

Главное при разводке водопровода данным способом – максимально аккуратно герметизировать все стыки (а лучше вовсе скрывать только цельные участки трубопровода) и оставить пространство между стеной и трубой для облегчения ремонтных работ.

Скрытый монтаж водопровода и канализации.

Основные недостатки скрытой проводки: невозможность моментально обнаружить протечку и более сложный и дорогой ремонт, так как появляется необходимость вскрытия (а позже повторного монтажа) облицовочного материала. Лучший способ избежать этого – установка специальных дверок в местах нахождения запорной арматуры.

В отличие от скрытой проводки, монтируемой до отделочных работ, установка открытым способом проходит после завершения укладки плитки или покраски стен. Выглядеть это будет менее привлекательно, однако в случае ремонта или перестановки сантехнического оборудования, все работы можно будет сделать максимально быстро и просто.

Открытая прокладка труб.Комбинированный способ прокладки.

Децентрализованный источник поставки воды

Установка водопровода в частном доме начинается с любого источника, соответствующего санитарным нормам для забора воды. Колодец, скважина, озеро, река.

Самым удобным и общепринятым вариантом является колодец, поскольку при внезапном отключении электричества, а, следовательно, насоса для воды, воду все равно можно получить ручным способом. Колодец может играть дополнительную декоративную роль на участке.

Вторым по популярности является система с устройством водяной скважины непосредственно в подвале дома. Таким образом, отпадает необходимость в рытье траншей под трубы и возрастает напор воды, поскольку насосной станции нет необходимости прокачивать воду издалека, при этом провести водопровод можно прямо в частный дом.

Проблема данного метода в том, что скважина может заиливаться и ее необходимо прочищать примерно раз в 3-5 лет.

Возможности различных скважин могут отличаться по мощности, что зависит от насыщенности водоносного слоя. Стандартная ширина скважины около 10-15 см, что допускает использование погружного насоса для водоснабжения, но зачерпнуть воду из скважины невозможно.

Артезианские скважины мы не рассматриваем ввиду большой редкости данного типа источников.

Устройство артезианской скважины стоит довольно дорого, а разрешение на бурение артезианской скважины получить не очень просто, поскольку потребуется обосновать необходимость бурения именно артезианской скважины.

Как самостоятельно составить проект

Установка системы водоснабжения в частном доме предполагает предварительное создание проектно-чертёжного документа, где будет отмечено прохождение трубопроводной трассы как снаружи, так и внутри дома.

Отдельные люди считают составление схемы лишней тратой сил и времени, полагаясь на свой опыт и интуицию. На деле отказ от составления проекта оборачивается затягиванием работ, частыми ошибками и переделками.

При составлении проектной схемы, на ней указываются основные технические данные будущего трубопровода:

• Тип внутренней разводки.
• Трасса прохождения труб в каждой комнате.
• Количество и расположение коллекторов, насосов, водонагревателей и фильтров.
• Места расположения водоразборных кранов.
• Типы водопроводных труб для каждой водоподающей ветки, с указанием из диаметров.

Основные источники водоснабжения

Колодец

Насосная станция, которая качает воду из колодца

Колодец – один из основных источников воды, использующийся еще издревле. С помощью центробежных насосов вода подается на поверхность. Также возможна подача горячего и холодного водоснабжения погружными вибрационными насосами. Глубина колодца устанавливается на основании геолого-разведочных данных местности еще на стадии проектирования коммуникаций дома.

Лучше проектировать установку колодца с помощью профессиональных специалистов. В этом случае возможно избежать рисков неправильной установки колец и проседания.

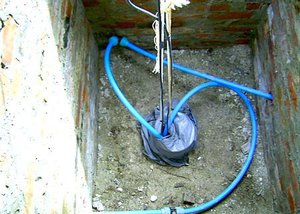

Скважина

Скважина – наиболее удобный и часто используемый вариант реализации коммуникаций водоснабжения своими руками. Бурить скважину должны только специалисты в этой области, имеющие опыт и все необходимые для этого материально-технические средства.

В зависимости от месторасположения выделяются артезианские и фильтровые скважины. Первые являются глубокими скважинами, с чистейшей водой. Фильтровые скважины – «мелководные».

Центральное водоснабжения

Установка системы с помощью ее подключения к центральному водоснабжению – наиболее удобный и практичный по всем показателям вариант. Единственное, что необходимо будет сделать – получить у властей разрешение на врезку.

Но необходимо признать, что за пользование такой водой «на общих основаниях» необходимо будет платить регулярно. К тому же, многих не устраивает центральное водоснабжение частного дома потому, что такая вода почти всегда содержит некоторое количество хлорки. Но всегда можно установить дополнительно специальную систему для очистки воды.

Проведение водопровода в частном доме: важность сегмента

Постоянное наличие воды в частном доме или на даче – очень важная составляющая для комфортного проживания всех жильцов. Вода необходима для многих дел. Это не только приготовление пищи и банные процедуры, но и полив огорода, стирка и уборка, всевозможные технические работы в доме и на участке.

Удобство заключается в том, что все коммуникации надежно защищены от механических и других воздействий из-за расположения под землей, но в то же время к ним имеется легкий доступ для ремонта или частичной замены.

В этой статье мы подробно расскажем, как обустроить водопровод на участке максимально просто и качественно.

Какой источник выбрать

Выбор колодца для источника водоснабжения в доме — это довольно простой и недорогой способ создания автономной системы водоснабжения. Для доступа к воде хватает 30-метровой глубины колодца. Но вышеназванные плюсы такого метода водоснабжения не могут покрыть некоторые его минусы. Колодец на даче или в частном доме может пересохнуть, а вода в нем может бывает такой грязной, что не справятся даже очистительные фильтры. Для того, чтобы получить чистую воду, придется бурить скважину.

бурения почвы на 40 метров и болеек заиливанию скважины

Глубина артезианских скважин может достигать 200 метров. Слой воды здесь отличается особой чистотой и стабильностью. Для одного дома подобного источника даже много, поскольку он способен обеспечивать водой целый поселочек. Прослужит подобная скважина не менее 50 лет. Стоит знать, что для получения разрешения для бурения артезианки вам потребуется лицензия.

Создание водопровода в частном доме и пошаговое руководство

Обустроить водопровод на даче своими руками будет проще, если придерживаться определенного плана, который сводится к следующим пунктам:

• перед началом работ необходимо получить все разрешающие документы, а также провести анализ грунта и определить глубину пролегания подземных вод;
• после того как был определен источник для забора воды, следует приступить к составлению плана прокладки труб на участке и схемы водопровода внутри помещения;
• необходимо разметить территорию земельного участка с учетом составленного плана;
• далее следует разметить пути пролегания труб внутри помещения;
• в заключение необходимо вырыть траншеи, глубина которых будет указана в проекте.

Способы проведения воды из скважины в дом

Принципы подачи воды в частный дом:

• глухая разводка — труба, по которой вода циркулирует в помещении и поступает на последнюю точку забора, завершается тупиком. Данный принцип проведения оправдан, когда требуется сэкономить пространство. При этом он вызывает неудобства в процессе пользования водопроводом. Придется ждать, пока вода поступит в последнюю точку — начала она достигнет заглушки и только потом потечет из узлового крана;
• закрытая циркуляция — потоки воды совершают круговорот, сохраняют постоянную температуру на каждом участке системы. Вода течет со всех вентилей одинаково — непосредственно после того, как их открыли. Экономически оправдано применение закрытой циркуляции для горячего водопровода, поскольку резкие температурные перепады здесь недопустимы.

Как показывает практика, в чистом виде оба варианта использую редко. Рациональный способ — комбинировать разводки. Холодный водопровод монтируйте по принципу глухой разводки, горячий — с замкнутой циркуляцией.

Читайте еще: Водопровод в частном доме — как провести воду своими руками

Советы профессионалов

• При прокладке труб через стены используйте защитные элементы. Это защитит трубы от повреждения, а стены от коррозии.
• Выдерживайте оптимальный угол для сливных линий. Так, вы сможете избежать засоров.
• Применяйте одинаковые фитинги, тройники и виды труб во всей системе.
• Сделайте запас креплений и прочей трубной фурнитуры. При монтаже могут возникнуть разные ситуации.
• Устанавливайте краны для аварийного отключения отдельных элементов и участков системы.

Следуя всем нашим советам и рекомендациям, вы сможете самостоятельно обеспечить ваш дом централизованным водоснабжением. Перед первым запуском проверьте систему на герметичность.

Блиц-советы

• для пайки труб воспользуйтесь помощником;
• максимально применяйте резьбовые соединения;
• бурение скважины доверьте профессионалам;
• изолируйте «горячий» водопровод, при скрытой разводке.

Какие трубы выбрать для разводки водопровода в квартире

Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.

Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.

Медь

К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.

Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.

Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.

Металлопластик

Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.

Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.

Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.

Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.

Пластик

Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:

• полибутилен;
• полиэтилен;
• ПВХ;
• полипропилен.

Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.

Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.

Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений

Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости

ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.

Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.

Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.

В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.

Материалы и инструменты для проведения водопровода в частном доме

Для того чтобы провести систему водопровода на дачном участке, понадобятся:

• трубы;
• соединительные элементы, краны, муфты, переходники;
• фильтр;
• насос;
• реле давления;
• накопительный бак;
• устройство для измерения давления;
• электропроводка;
• бойлер;
• клапан обратного типа;
• счетчик;
• ресивер.

Для монтажа водопроводной системы необходимы следующие инструменты:

• лопата;
• молоток;
• бур;
• лом;
• набор отверток и ключей;
• болгарка или резак;
• инструмент для сварки труб.

Кроме того, вам понадобятся материалы для утепления труб.

Это может быть:

• пенопластовые утеплители;
• полиэтилен низкого давления (ПНД);
• минвата или стекловата;
• скорлупа из пенополистирола;
• вспененный полиэтилен;
• напыляемые утеплители;
• песок, щебень.

Во время проведения работ могут потребоваться дополнительные материалы и инструменты, учитывайте это при составлении сметы.

Проектирование канализационной и водопроводной сети в доме

До того как приступить к составлению проекта, нужно выполнить подготовительную работу:

1. Прежде всего, определяют источник, из которого будет поступать в дом вода. Если в населенном пункте отсутствует центральное водоснабжение, нужно выбрать один из вариантов: глубинная скважина, колодец, родники и т.д.
2. Производят геологические исследования для составления инженерно-топографического плана участка с целью выяснения типа грунта на местности и глубины залегания грунтовых вод. Поэтому канализация при высоком уровне грунтовых вод будет спроектирована по совсем другой схеме.
3. Определяют, какой объем воды нужно подать в дом и отвести из него в течение суток. Этот параметр имеет непосредственное отношение к выбору оборудования, которое нужно приобрести.
4. Принимают решение относительно типа очистного сооружения, которое будет установлено на участке. При этом учитывают расстояние между водопроводом и канализацией согласно санитарным нормам. Большинство владельцев домов отдают предпочтение монтажу септиков, изготовленных в заводских условиях. Но в ряде случаев, например, при высоком уровне залегания грунтовых вод установка септика бывает невозможна. В этом случае ставят ЛОС или обустраивают накопительный резервуар.

Рекомендации профессионалов

Помимо видео и фото, в работе всегда помогают советы опытных строителей:

• По системе должны быть равномерно распределены запорные краны, которые пригодятся в аварийной ситуации, чтобы быстро перекрыть поток воды.
• Крепить трубы в частном доме или на даче лучше всего при помощи резьбового соединения.
• Фитинги, крепления и разветвители должны быть одинаковы, если они установлены в одной системе.
• Проходить стены в частном доме можно при помощи прокладок, которые защищают материал от коррозии, повреждений, потертостей и других неблагоприятных факторов.
• По всей системе идут сливные краны, монтируя их, сделайте небольшой уклон в сторону элементы. Эта особенность нужна для того, что жидкость не скапливалась в трубопроводе.
• Покупайте фитинги, уплотнители, прокладки, ленты, крепления и прочие элементы с запасом. Если в системе все одинаковое, то при поломке вы сразу же сможете заменить деталь.
• Чем меньше изгибов – тем лучше. Каждый из них снижает давление в системе канализации и трубопровода в частном доме или на даче.
