Делаем полотенцесушитель своими руками

Безопасен ли полотенцесушитель из полипропилена, сделанный своими руками?

Полотенцесушитель в ванной необходим. Он поддерживает в помещении приятный микроклимат, сушит не только полотенца, но и воздух, препятствует появлению плесени и грибка. Но надежная конструкция из нержавеющих труб, даже самая простая, потребует определенных затрат. Для тех, кто имеет опыт сантехнических работ, несложно сделать и установить полотенцесушитель из пропилена своими руками. Самодельная сушилка обойдется дешевле, ее форму и размер можно подогнать по месту, а работать она будет не хуже готового изделия. Однако существует опасность неправильного подключения и ненадежного соединения. В случае аварии ванную зальет не холодной водой, а кипятком. Начинающим домашним мастерам без опыта работы с полипропиленовыми трубами не стоит рисковать.

Подключение водяного полотенцесушителя к ГВС или центральному отоплению

Полотенцесушители можно подключать к системе горячего водоснабжения (ГВС) или отопления. Первый вариант позволяет сушить банные принадлежности в течение всего года, т.к. горячая вода не отключается на теплый сезон. Трубы сушилки нагреваются только при расходовании теплоносителя, поэтому за ночь прибор полностью остывает.

При подключении к отопительной сети пользоваться полотенцесушителем можно будет только в холодное время года. Однако за счет принудительной циркуляции горячей воды он будет оставаться теплым круглые сутки.

Нагреватели из меди и латуни должны иметь маркировку, что они гальванизированы и подходят для стояков водоснабжения.

Монтаж в стояк

Врезка сушилки выполняется в такой последовательности:

1. Подготовка материалов и инструментов. Для установки водяного нагревателя потребуются разводной ключ, «болгарка», плашки для нарезки резьбы, низкоскоростная дрель, телескопические кронштейны, дюбели и шурупы, краны типа «американка», кран Маевского (для сброса воздуха), прямые и угловые фитинги (в зависимости от типа соединений), герметик и уплотнитель для стыков. Сама система собирается из полотенцесушителя, байпасной перемычки и нескольких патрубков, длина которых подбирается в зависимости от схемы и расположения прибора.
2. Демонтаж старого оборудования. Работы по снятию старого устройства и/или установке нового потребуют разрешения от управляющей компании (УК). Ее сотрудник перекрывает общий стояк ГВС или отопления на регламентированное время. При наличии старой сушилки ее снимают с резьбовых соединений или срезают, а затем снимают с креплений (кронштейнов). Если прибор только планируется установить, то в стояке вырезается промежуток, который чуть больше ширины нагревателя.
3. Подготовка отводов и перемычки, укладка плитки. На отводы после байпаса монтируются шаровые краны. Закрепить систему можно и до отделки помещения, но в этом случае к расстоянию до стены прибавляется толщина клея и плитки.
4. Разметка под крепления. Она выполняется с учетом уклона отводов, горизонтального положения нагревателя и расстояния между ее частями. После проверки разметки можно сверлить отверстия, ввинчивать дюбели и устанавливать кронштейны.

Устанавливать сушилку для полотенец рекомендуется при капитальном ремонте квартиры или замене водяного стояка. Это позволит выбрать более надежные варианты материалов и удобную схему подключения.

Самостоятельная установка простой конфигурации

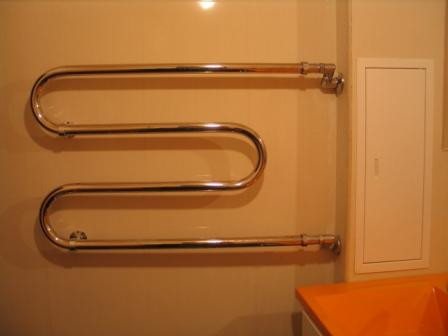

Установка змеевика выполняется после завершения подготовительных работ. К готовым отводам подсоединяются патрубки, уголки и фитинги. Каждое соединение уплотняется фум-лентой или силиконовой прокладкой.

Монтаж полотенцесушителя выполняется одновременно на отводы и установленные кронштейны. Прибор закрепляется с помощью шурупов.

По окончании работ система тестируется на работоспособность и герметичность. Стояк ГВС или отопления временно открывают, заполняя нагреватель водой. Если подключение выполнено правильно, то она свободно циркулирует в системе, стыки не промокают, а металлическая поверхность остается горячей.

Перед тем как монтировать систему своими руками, стоит посмотреть обучающие видео с инструкцией по установке сушилки (пошагово и со всеми фитингами).

Технология работы с моделью «Лесенка»

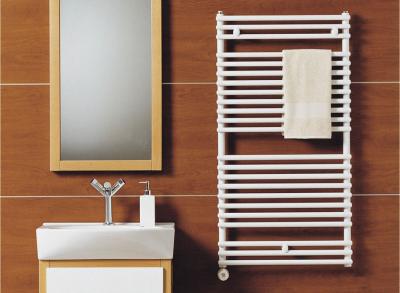

Для полотенцесушителей типа «лесенка» используются преимущественно боковая и диагональная схемы монтажа. При нижнем подключении можно установить на отводы поворотные уголки и дополнительные патрубки, которые позволят подвести трубы сбоку.

Последовательность установки прибора такая же, как и для змеевика. Форма нагревателя учитывается только при выборе схемы и разметки крепления. Кронштейны устанавливаются в 2 точках на уровне середины «лесенки».

Врезка в централизованную отопительную систему

Врезку в систему отопления можно выполнить только вне холодного сезона. Для этого придется получить разрешение управляющей компании, перекрыть стояк и слить холодную воду.

Для подготовки отводов лучше пригласить мастера из УК. Наличие документа с перечнем выполненных работ позволит снять с себя ответственность при возникновении аварии. Риск протечек на самом полотенцесушителе минимизируется запорными кранами после байпаса.

Существенный недостаток врезки в систему отопления — отсроченная проверка герметичности.

Как сделать циркуляционный вариант за 5 шагов

Для этого нам понадобится обустроить врезку в контур ГВС или одну из линий разводки системы отопления. Причем лучше всего это делать, не разрывая трубы, а врезая в них тройники, располагающиеся на нужном расстоянии. Если разводка системы в вашем жилище выполнена из металлопластиковых или полипропиленовых труб, то для обустройства точки врезки можно использовать специальные муфты со встроенной сверлильной коронкой. Такая муфта состоит из двух частей, обхватывающих трубу сверху и снизу, а в боковой отвод этого фитинга встроено сверло, которым можно прорезать мягкий пластик. В итоге для обустройства точки врезки вам не придется сливать воду из разводки или контура ГВС.

С металлическими трубами дело обстоит сложнее. Тут нужно перекрыть подачу теплоносителя или горячей воды, пропалить резаком дыру в трубе и вварить в это место штуцер с внешней резьбой, повторив все действия и на другом участке трубопровода. А перед пуском воды на эти штуцеры обязательно навинчивают шаровые вентили, перекрывающие подачу теплоносителя в контур полотенцесушителя. После обустройства точек ввода в разводку с горячей водой можно приступать к сборке контура сушки. Для этого лучше использовать либо металлические трубы из нержавейки, либо полимерную арматуру. И поскольку пример монтажа «лесенки» из PP-арматуры был рассмотрен выше по тексту, то далее мы разберем процесс сборки «змейки» из стальных труб.

Для подключения полотенцесушителя необходимо обустроить врезку в контур ГВС

Для этого нам понадобится болгарка, сварочный аппарат, два резьбовых сгона, шесть угловых колен, три отрезка трубы длиной 20 см, два отрезка на 50 см и пара отрезков на 70 см. Ну а сам процесс сборки будет выглядеть вот так:

1. укладываем на сварочный стол 20-сантиметровые трубы и прихватываем точками к торцам угловые колена, формируя повороты;
2. берем один поворот и привариваем к его торцам две 50-сантиметровые трубы, получая U-образную конструкцию;
3. привариваем точками к торцам U-образной конструкции два оставшихся поворота, формируя изгибы;
4. привариваем не сплошным швом к свободным торцам конструкции 70-сантиметровые трубы, получая вход и выход из «змейки»;
5. навариваем на торцы «змейки» резьбовые сгоны, равняем всю конструкцию на столе и тщательно провариваем все швы до герметичного состояния.

В конце в трубу можно залить воду, поставив «змейку» вертикально, и оценить герметичность конструкции. Если швы не потекли, «змейку» можно монтировать не стену. Установку «змейки» выполняем с помощью стандартного крепежа, предварительно соединив ее с вентилями на трубе с теплоносителем.

Установка полотенцесушителя в ванной

Основные этапы при установке и подключении полотенцесушителя следующие:

1. Прекращение подачи воды на стояк; 2. Демонтаж старого устройства; 3. Прокладка труб (металлопластиковых, медных, полипропиленовых) и их сварка (пайка). При прокладке труб для полотенцесушителя, устанавливаемого впервые, достаточно замерить межосевое расстояние устройства и подвести к нему трубы. При замене старого придется отталкиваться от уже существующей разводки. 4. Установка двух шаровых кранов. Резьбы кранов обматывают льном и обмазывают его специальной пастой, суриком или масляной краской. 5. Установка байпаса (перемычки). 6. И спытание герметичности.

Характеристика

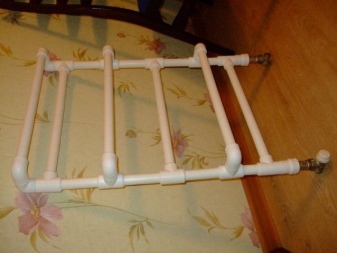

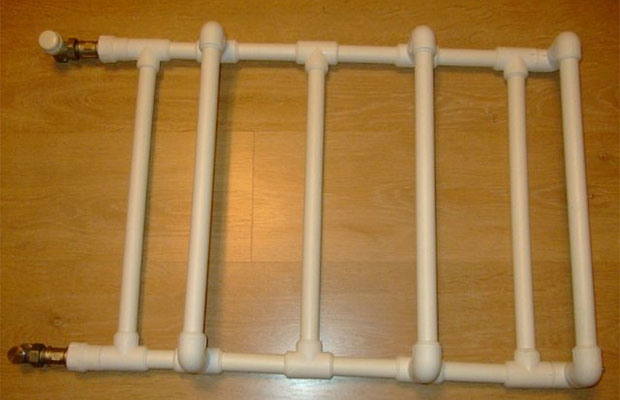

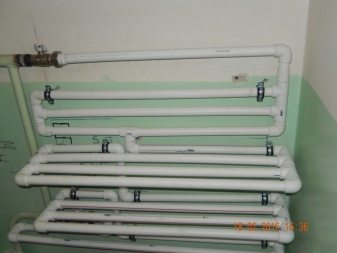

Следует сказать, что водяной полотенцесушитель из полипропилена – это довольно интересное и выгодное решение. И речь идет именно о достоинствах такого материала, которыми являются:

• малая потеря давления;
• легкость проведения монтажных работ;
• малое расширение вследствие воздействия высоких температур;
• небольшая стоимость труб;
• длительный срок эксплуатации;
• отсутствие необходимости зачистки при сварке.

Следует сказать, что полипропиленовые трубы могут использоваться до 50 лет при воздействии температур в несколько сотен градусов. Если требуется применять их именно для циркуляции горячей воды, то лучше взять армированные трубы. Такие трубы из полипропилена еще называют штаби-трубами. Они по своим характеристикам имеют такие же показатели, как алюминиевые.

Следует также сказать, что полотенцесушители из полипропилена могут быть:

• водные;
• электрические;
• комбинированные.

Первые монтируются в отопительную систему, и их работа будет зависеть от сезона. Летом их нагрев отсутствует. Кстати, можно даже обеспечить подачу жидкости из водопровода. В этом случае полотенцесушитель будет нагреваться только при включении горячего крана. Если же систему долго не использовать, то сушилка будет холодной. Кстати, такие системы применяются для создания теплого пола, и в помещении с такой системой очень удобно спать зимой. Правда, в ряде случаев присутствует нарушение различных норм, из-за чего создавать ее не рекомендуется.

Вторая категория таких моделей работает от электросети. Ее главное преимущество – стабильное нагревание. Из-за этого в помещении не образовывается плесень и грибок, а также всегда сухо. Да и белье высыхает быстро. Но потребление электроэнергии увеличивается.

Как установить полотенцесушитель в ванной

На сегодняшний день самыми популярными являются водные полотенцесушители, на их примере мы и разберем весь процесс монтажа.

Существует несколько способов установки данного типа полотенцесушителей:

• Врезка в систему отопления;
• Подключение к системе горячего водоснабжения.

Оптимальным решением является использование второго способа подключения. Это обусловлено двумя моментами. Во-первых, врезка полотенцесушителя в систему горячего водоснабжения позволяет нагревать его круглосуточно и без перерывов. Во-вторых, подключение к системе отопления позволяет работать устройству только в отопительный сезон. Кроме этого, если ремонт в ванной комнате проводиться в зимнее время, то получить разрешение на подключение полотенцесушителя к отоплению нереально – высок риск заморозки стояка.

Перечень необходимых инструментов

• Полотенцесушитель;
• Устройство для сварки труб;
• Полипропиленовые трубы;
• Кронштейны для установки устройства;
• 3 шаровых крана;
• Полипропиленовые соединительные муфты и фитинги;
• Нож для разрезки полипропилена.

Демонтаж старого устройства

Прежде чем снимать старое устройство и заниматься установкой полотенцесушителя своими руками, необходимо обратиться в Управляющую Компанию с заявлением о перекрытии на вашем стояке горячей воды, договоритесь об этом заранее. После того как стояк перекрыт, можно снимать старое устройство.

Установка байпаса и шаровых кранов

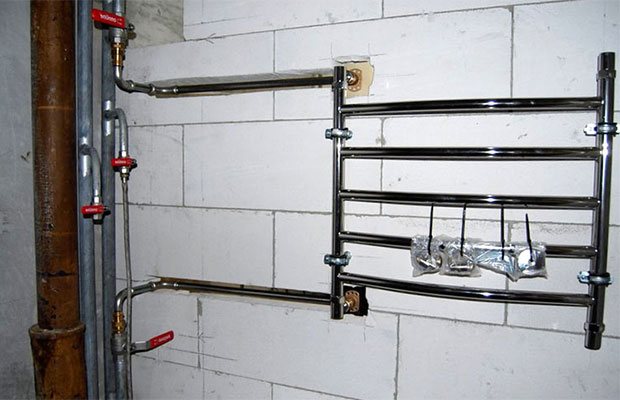

Установка байпаса является не обязательной, но крайне желательной процедурой. Он служит для предотвращения аварийных ситуаций, например, при непредвиденной течи или срочной замене устройства.

Байпас представляет собой полипропиленовую трубу с шаровыми кранами на концах. В случае аварийной ситуации, с помощью этих кранов можно быстро перекрыть поток воды через полотенцесушитель и не допустить подобных неприятностей:

Чтобы не допустить попадания воздуха в систему, рекомендуется установить дополнительный шаровой кран в сам байпас. Это обеспечит беспрепятственную циркуляцию воды в устройстве.

Сварка труб

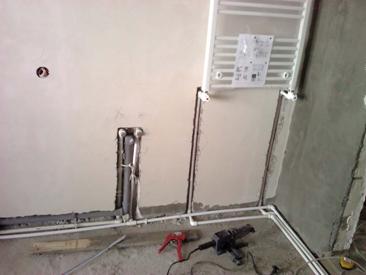

Подключение полотенцесушителя будет проводиться с помощью полипропиленовых труб. Этот материал является самым оптимальным решением для установки подобных конструкций. Для примера проведем сравнение труб, на которые обычно крепят подобные устройства:

• Медь – медные трубы не подвержены коррозии, однако стоят очень дорого;
• Сталь – стальные трубы монтируются с помощью сварочного аппарата, имеют тяжелый вес и подвержены коррозии;
• Полипропилен – трубы из этого материала имеют низкую цену, не подвержены коррозии, имеют легкий вес, стойки к высоким температурам. Кроме этого, наличие муфт и фитингов позволяет легко смонтировать трубы. Более подробно читайте в нашей статье про пайку и монтаж полипропиленовых труб.

Необходимые материалы и инструменты

Самодельная комбинированная сушилка будет состоять из следующих элементов:

1. Водяной полотенцесушитель заводского изготовления с двусторонним расположением патрубков (два входа и столько же выходов).
2. ТЭН со встроенным терморегулятором для батареи отопления.
3. Кран Маевского.
4. Два шаровых крана.

Для сборки и монтажа изделия понадобятся:

• трубный или рожковый ключ подходящего размера;
• дрель с перфоратором (для сверления отверстий под кронштейны);
• уплотнительный материал для герметизации резьбовых соединений (пакля, ФУМ-лента или их аналоги).

Если в качестве основы вы пожелаете взять не покупной полотенцесушитель, а самодельный, дополнительно потребуются:

• стальная труба с отводами;
• пара «американок» с втулками под них;
• болгарка с отрезным и шлифовальным дисками;
• сварочный аппарат с электродами.

Что делать со всем этим дальше – расскажем чуть ниже.

Если вы решили сделать капительный ремонт ванной комнаты, вам наверняка придется заняться установкой полотенцесушителя. Установка полотенцесушителя в ванной комнате своими руками — порядок работ и технология подключения.

Коллекторный принцип организации системы водоснабжения разберем тут.

На что обращать внимание при выборе электрического полотенцесушителя, вы узнаете из этой информации: https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/trubyi/polotencesushitel-elektricheskij-kakoj-luchshe.html. Разновидности и критерии выбора прибора

Пошаговая установка водяного полотенцесушителя

Технология монтажа водяного полотенцесушителя своими руками одинакова для разных схем подключения. Поэтапный ход работ включает демонтаж изношенного прибора, подвод труб от стояка, установку кранов и крепление змеевика.

Подготовка инструментов и материалов

Комплект инструментов, необходимых для установки и замены полотенцесушителя, зависит от типа водопроводных труб в помещении. Для монтажа через полипропиленовые трубы понадобятся: шаровые краны; крепежные кронштейны; трубы из полипропилена; паяльник и нож для резки ПП-труб.

Стандартная комплектация полотенцесушителя включает:

• переходные уголки;
• силиконовые прокладки;
• запорные узлы;
• телескопические кронштейны;
• кран «Маевского».

В системе желательно использовать компоненты из одного металла во избежание появления электролитической коррозии.

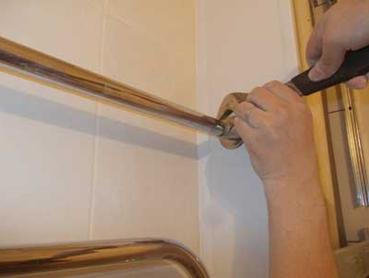

Демонтаж старого оборудования

Перед демонтажем устаревшего змеевика необходимо согласовать действия с домоуправляющей организацией. Отключение стояка от воды требует специального разрешения.

Последующие действия:

1. Если сушка для полотенец не является единым целым с горячей магистралью, то резьбовые соединения надо просто открутить.
2. Если прибор приварен к стояку, то его следует срезать болгаркой. Оставшейся части подвода трубы должно хватить для нарезки резьбы.
3. Отслужившее устройство снять с кронштейнов.

Вырез в стояке по высоте должен превышать расстояние между патрубками нового прибора на длину муфт и сгонов, необходимых для врезки байпасной перемычки

Установка байпаса и шаровых кранов

Крепление змеевика можно выполнить и без монтажа байпаса, но специалисты рекомендуют заранее предусмотреть перемычку. На концах полотенцесушителя устанавливаются шаровые краны. При необходимости, подачу теплоносителя в прибор получится перекрыть, тогда как по стояку беспрепятственно будет циркулировать вода.

Для установки кранов на отрезках труб нарезать новую резьбу, применяя плашку нужного диаметра. Если после демонтажа старого устройства резьба уцелела, то достаточно «прогнать» ее плашкой для улучшения соединения. На подготовленные трубы установить запорные краны.

Крепление змеевика полотенцесушителя

Порядок «навешивания» и подключения прибора следующий:

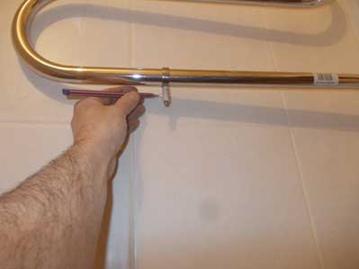

На стену нанести разметку под кронштейны – необходимо соблюдать горизонтальность размещения змеевика.
Подготовить отверстия и вставить в них дюбеля.

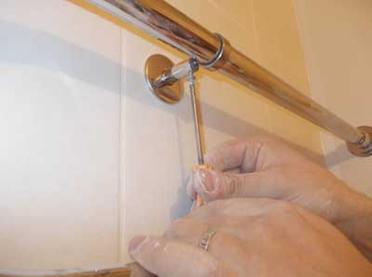

Кронштейны прикрутить к полотенцесушителю, приставить устройство к стене и зафиксировать шурупами

Важно придерживаться рекомендованной дистанции между радиатором и стеновой облицовкой.
Подсоединить агрегат к вентилям на перемычке посредством фитингов, соединения уплотнить льняной подмоткой.. Зависимо от типа подключения используются прямые или угловые резьбовые фитинги

Зависимо от типа подключения используются прямые или угловые резьбовые фитинги.

Виды полотенцесушителей

От типа полотенцесушителя зависит способ его установки. Сейчас на рынке выделяют три основных вида устройств: комбинированные, водные и электрические.

Водные

Данный тип знаком нам еще со времен СССР, когда данные устройства были установлены во все ванные комнаты. Эти модели до сих пор остаются самыми популярными. Для их установки необходимо наличие в квартире отопления или системы подачи горячей воды.

На сами устройства устанавливаются вентиля, которые в случае замены позволяют не перекрывать воду во всем доме. Изготавливаются данные модели, как правило, из нержавейки, меди или латуни. Имеют невысокую цену.

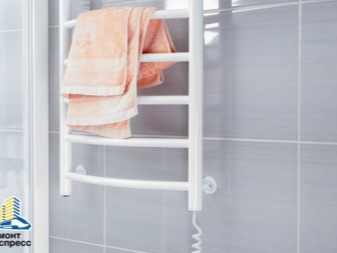

Электрические

Эти модели используют в случае трудности подключения обычных полотенцесушителей. В ассортименте представлено два варианта устройства – напольный и настенный. Второй вариант, как правило, используется в небольших ванных комнатах и имеет более разнообразный дизайн.

При выборе полотенцесушителя такого типа особое внимание уделите потребляемой мощности устройства, чтобы заранее рассчитать приблизительные затраты на электроэнергию. Подключение данных моделей возможно в нескольких вариантах:

Подключение данных моделей возможно в нескольких вариантах:

• Открытым методом – применяется розетка и вилка;
• Закрытым методом – провода замуровываются в стену.

Из особенностей можно отметить следующее:

• Электрические полотенцесушители зачастую оснащены регулировкой температуры;
• Эти модели можно использовать как в ванной комнате, так и в других помещениях;
• Данные устройства обладают разнообразными дизайнерскими решениями, что позволяет выбрать модель, которая наиболее точно впишется в дизайн вашего помещения.

Комбинированные

Комбинированные модели являются гибридами водных и электрических устройств, хотя по конструкции они все же более близки к водным моделям. В них течет горячая вода и есть нагревательные элементы, которые позволяют устройству работать даже при отключенном отоплении. Такое решение стоит в несколько раз дороже обычных моделей.

Нюансы проведения сборки

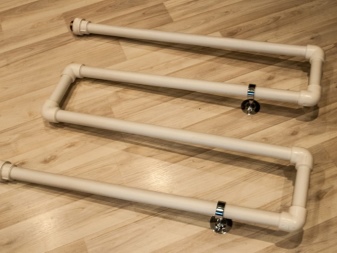

Перед сборкой полотенцесушителя из полипропилена своими руками нам необходимо создать свою конфигурацию труб. Стоит учесть, что наиболее слабая часть конструкции — её соединительные узлы. Малейшая ошибка в случае установки компрессионных фитингов приведёт к аварии! Не рекомендуется приступать к работе без опыта работы с паяльником для полипропилена!

В чертеже стоит также учесть и тип подключения сушилки. Он может быть:

• Боковой/Диагональный с подачей сверху. (В этом случае диаметры трубы и узлов должны совпадать. Сужение приведёт к неправильной работе системы или даже аварии. Этот метод основан на принципе естественной циркуляции);
• Нижний. Совмещающий естественную и принудительную циркуляцию горячей воды. Такой способ требует наличия «крана Маевского», необходимого для борьбы с воздушными пробками.

Чаще всего кран Маевского на такие системы невозможно установить. Вам может помочь обычный шуруп, который необходимо вкрутить в угловой стыковочный узел. Он позволяет спустить накопившуюся воздушную пробку.

Однако учтите, что это решение — не панацея. Со временем в этом месте может появиться протечка. А также этот метод повышает риск прорыва.

Нюансы подключения прибора, сделанного своими руками. Меры предосторожности при работе с разными материалами

Работа с материалами требует соблюдения элементарных мер предосторожности. При изготовлении полотенцесушителя из полипропилена необходимо использовать тефлоновую ФУМ-ленту для герметизации резьбы

Температура ванной комнаты, в которой монтируется конструкция, должна быть не ниже +5 °C.

Кроме того, важно сварку труб осуществлять специальным сварочным аппаратом. Во время сварочных работ требуется надевать защитные перчатки и очки

В помещении не должно находиться легковоспламеняющихся и горючих предметов. А сварочное оборудование должно находиться на специальной подставке.

Сварка медных труб осуществляется в хорошо проветриваемом помещении.

При этом требуется надевать индивидуальные средства защиты, такие как очки, спецодежда, респиратор и перчатки.

Внимание! Нарушение техники безопасности может привести к необратимым последствиям

Общие требования к установке

Установка полотенцесушителя с «водяным» принципом действия выполняется с соблюдением ряда условий:

№1. Диаметр труб устройства должен соответствовать диаметру стояка, недопустимы сужения от установленных фитингов.

№2. Между отводами сушки необходимо предусмотреть перемычку. Байпас выполняет ряд задач:

• сохранение скорости циркуляции воды по всему стояку;
• разделение потоков теплоносителя позволяет сохранять тепло для последующих точек водозабора;

Веский плюс включения замыкающих участков, байпасов, заключается в возможности отключения полотенцесушителя для проведения ремонта без остановки работы системы в целом.

№3. Запрещена установка запорной арматуры на участке трубопровода до байпаса и непосредственно на перемычке.

Несоблюдение требования влечет за собой:

• замедление циркуляции воды по стояку и падение температуры теплоносителя;
• ухудшение напора в квартирах, расположенных по направлению подачи воды.

Замыкающие участки могут быть оборудованы привычными шаровыми вентилями на байпасе и магистрали подачи или более функциональными трехходовыми кранами, позволяющими направлять теплоноситель или в байпас, или в радиатор.

№4. Рекомендуемая высота размещения сушки для полотенец согласно СНиП – 120 см от пола.

№5. Предельные дистанции между отопительным прибором и облицовкой стен:

• 3,5-4 см – если диаметр змеевика 2,5 см и меньше;
• 5-7 см – при сечении труб более 2,5 см.

Если в монтажной схеме предусмотрен байпас, то на выходе и на входе прибора допустима установка отсечных шаровых кранов.

Изготавливают ли из медных труб? Плюсы и минусы других вариантов

Сушители делаются из:

• «нержавейки»;
• меди;
• латуни;
• «чёрной» стали;
• полипропилена.

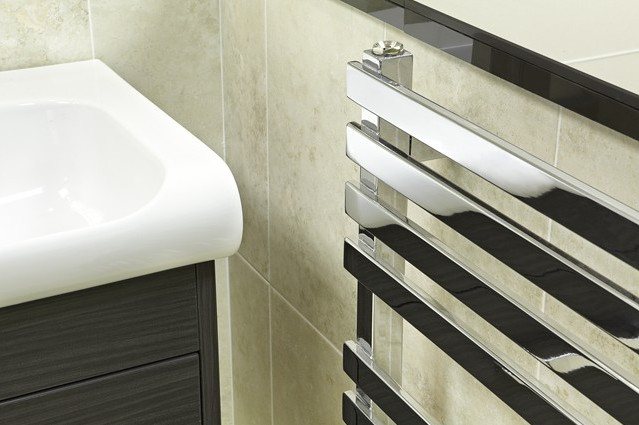

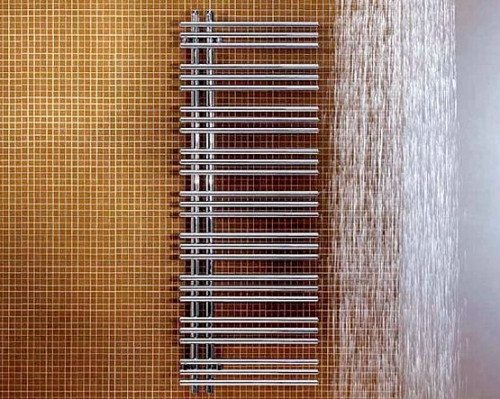

Нержавеющая сталь — распространённый материал для изготовления полотенцесушителей.

Производятся сушки для полотенец из цельных стальных труб (отсутствуют сварные швы), благодаря чему конструкции выдерживают высокое давление в трубопроводе.

Важно! Чем толще стенки трубы из «нержавейки», тем дольше прослужит полотенцесушитель и тем больше будет его теплоотдача. Сушки для ванных комнат из меди считаются самыми лучшими, но не дешёвыми

Ведь медь лёгкий материал, при этом имеет хорошую теплопроводность и устойчивость к воздействию агрессивной среды. Монтируют такие трубы как в центральную систему горячего водоснабжения, так и в автономную

Сушки для ванных комнат из меди считаются самыми лучшими, но не дешёвыми. Ведь медь лёгкий материал, при этом имеет хорошую теплопроводность и устойчивость к воздействию агрессивной среды. Монтируют такие трубы как в центральную систему горячего водоснабжения, так и в автономную.

Латунные полотенцесушители — альтернатива медным, потому что латунь обладает такими же характеристиками как медь.

Главный недостаток таких агрегатов заключается в том, что на рынке сантехнического оборудования представлены только заграничные модели, которые не приспособлены для отечественных многоквартирных домов.

Кроме того, монтаж латунных сушек для полотенец возможен только в автономных отопительных системах.

Модели из полипропилена просты в установке, надёжны и долговечны. Для труб горячей и холодной воды применяется полипропилен марки ПП80, обладающий устойчивостью к высоким температурам и скачкам давления в трубопроводе.

Внимание! Слабое место таких полотенцесушителей — соединительные элементы (фитинги). Они дают возможность устанавливать конструкцию труб без использования сварочного аппарата

Но любое нарушение технологии монтажа может привести к большим неприятностям.

Полотенцесушители из «чёрной» стали являются самыми дешёвыми, в чём и заключается их главное преимущество. Что же касается недостатков: не все конструкции внутри обрабатываются антикоррозийными средствами, из-за чего они плохо переносят постоянное взаимодействие с водой. Подходят такие сушки только для небольших частных домов с автономным отоплением, так как в такой системе не бывает высокого давления и его скачков.

Важно! Специалисты рекомендуют в многоквартирных домах устанавливать полотенцесушители из латуни или нержавеющей стали, так как у них длительный срок службы, и они не требуют дополнительной обработки труб антикоррозийными средствами

Собираем электрическую сушку по алгоритму

Для сборки электрической сушки нам понадобятся следующие детали:

• готовый полотенцесушитель «лесенка» или 4 метра трубы и 8 тройников на ½ дюйма;
• кран Маевского;
• ТЭН для полотенцесушителей;
• заглушка с внешней резьбой на ½ дюйма;
• шаровой вентиль.

Кроме того, если отказаться от готовой «лесенки», то вам понадобятся еще и четыре муфты с внутренней резьбой по ½ дюйма. Чтобы сделать электрический полотенцесушитель на базе готовой лесенки своими руками, нужно поступать следующим образом:

• берем металлоконструкцию (лесенку) и располагаем ее вертикально;
• в нижние отводы вкручиваем ТЭН и первую заглушку, используя в качестве уплотнителя ФУМ или паклю на силиконе;
• на верхний отвод над ТЭН накручиваем кран Маевского;
• на верхний отвод над заглушкой накручиваем шаровой вентиль;
• подключаем вентиль к водопроводу (временно), пускаем воду в «лесенку» и открываем кран Маевского;
• после слива воды из крана перекрываем вентиль (на этот момент «лесенка» уже заполнится) и отключаем его от водопровода.

Теперь готовую конструкцию можно повесить на стену, используя штатные крепления для полотнецесушителей. А контакты с ТЭН – вывести на отдельное УЗО с чувствительностью не выше 10 мА. Если у вас нет готовой «лесенки», то основу для сушки можно собрать самостоятельно. Для этого нужно взять две метровые трубы (вертикальные стойки) и четыре 50-сантиметровых отрезка такой же арматуры. Далее вы делите метровые отрезки на восемь частей длиной 25 см и собираете их в стойки, используя 8 тройников (по четыре на каждой вертикальной трубе). Боковые отводы тройников должны смотреть в одну сторону.

Полотенцесушитель из полипропилена — самый надежный и недорогой вариант

В финале вы монтируете в боковые отводы 50-сантиметровые трубы, получая «лесенку» с шагом «ступеней» 25 см. И для завершения сборки вам остается только установить на свободные торцы вертикальных участков муфты с внутренней резьбой. Такую конструкцию можно собрать из металла, металлопластика или полимерных труб. Причем самым надежным и дешевым вариантом является полотенцесушитель из полипропилена – этот пластик можно монтировать на диффузионную сварку (пайку), получая соединения высокой прочности при минимальных трудовых и финансовых затратах.

Делаем комбинированную модель

Чтобы изготовить электроводяной сушитель, нужно приобрести на рынке или изготовить самостоятельно водяной радиатор.

Материалы и инструменты

1. Электрический ТЭН для полотенцесушителей от 150 Вт.
2. Кран Маевского — 1 шт.
3. Водяные краны, имеющие с одной стороны внутреннюю резьбу ½ дюйма, а с другой — такую же наружную — 2 шт.
4. Пакля или фум-лента для уплотнения резьбовых соединений.
5. Разводной ключ.

Порядок работы на примере конструкции «Лесенка»

1. В верхнее и нижнее отверстие одной из стоек радиатора вкручиваем водяные краны.
2. В верхний выход другого стояка также с помощью пакли или фум-ленты устанавливаем кран Маевского.
3. В эту же стойку, в нижний выход, вставляем и закрепляем ТЭН для полотенцесушителя.

Как сделать полотенцесушитель с помощью сварки?

Проще всего сварить полотенцесушитель в виде змейки (форма напоминает букву «М»), используя трубу и отводы диаметром 32 мм, но в такое изделие нельзя будет установить ТЭН.

Для комбинированного прибора идеальной формой является та самая «лесенка» между двумя стойками.

Трубки-поперечины ввариваются в предварительно проделанные в стойках отверстия, после чего швы зачищаются при помощи шлифовального диска и полируются фетром.

Более сложным является изготовление полотенцесушителя из нержавеющей стали. Такой материал сваривается в среде аргона, для чего требуется не только соответствующее оснащение, но и достаточно высокая квалификация. Лучше всего заказать изделие опытному сварщику.

Для проверки герметичности швов сушилку нужно наполнить водой. Если все в порядке – можно нарезать метчиком резьбу для ТЭНа и крана Маевского.

Установка полотенцесушителя

Монтаж устройства производится в несколько этапов:

• подготавливается разводка воды для полотенцесушителя;
• устанавливается устройство.

Подготовка труб

Перед монтажом устройства на выбранное место необходимо предусмотреть трубы для снабжения полотенцесушителя водой. Как уже говорилось ранее, воду можно подвести:

• от системы отопления квартиры;
• от системы горячего водоснабжения.

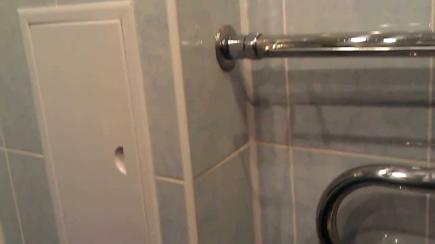

Чтобы подводящие трубы не портили интерьер ванной комнаты, их можно убрать. Как спрятать трубы от полотенцесушителя? Есть два способа:

1. уложить трубы в стену, в специально подготовленную для них нишу, образованную методом штробления;

Укладка труб внутрь стены

1. закрыть трубы конструкцией из гипсокартона. Для этого необходимо соорудить из металлических профилей специальный каркас, который будет служить основой будущего короба.

Специальный короб для скрытия труб

И при штроблении, и при обустройстве короба окончательная отделка помещения производится выбранным материалом.

Монтаж полотенцесушителя

Установка и подключение устройства для сушки полотенец производится следующим образом:

1. на выбранное место наносится разметка для креплений;

Начальный этап установки

1. просверливаются отверстия нужного диаметра. Если сверловка производится по керамической плитке, то необходимо производить процедуру сверлом с копьевидным наконечником;
2. обустраивается соединение полотенцесушителя с трубой. При фиксации резьбовых фитингов нельзя забывать о герметизации, которую можно сделать льняной нитью или ФУМ лентой;

Соединение устройства с трубами

1. устройство фиксируется болтами, расположенными на крепежных элементах.

Крепление устройства к стене

1. производится проверка работоспособности устройства. Для этого необходимо заполнить полотенцесушитель водой и проверить герметичность резьбы и сварных швов.

Процесс установки полотенцесушителя подробно рассмотрен на видео.

Имея набор необходимых инструментов и определенные навыки работы со сваркой, изготовить полотенцесушитель можно самостоятельно. Это способствует разработке уникального дизайна устройства и экономии денежных средств.

Что такое полипропилен?

Этот термопластичный полимер пропилена имеет множество преимуществ. Он не такой плотный, как полиэтилен, но при этом обладает высокой стойкостью к истиранию и термостойкостью, не подвержен коррозии. Это означает, что горячая вода не может причинить вреда полипропилену (нет ржавчины, не будет засоров). Максимальная температура, при которой материал может работать без ущерба для целостности конструкции – 120–140 градусов, а таких значений в сети ГВС или отопления не бывает. Правда, полипропиленовые трубы боятся мороза, но для полотенцесушителя это непринципиально.

Недостатком полипропилена можно считать относительно низкую теплопроводность. При одинаковых исходных данных разница температур на поверхности металлической трубы (окрашенной) и полипропиленовой составляет 8–10 % (4–6 градусов). То есть полипропилен будет работать хуже, чем обычный металлический змеевик, но ненамного.

Несомненным достоинством полипропилена является простота в монтаже, надежность и долговечность. Для горячего и холодного водоснабжения используют полипропилен марки ПП80, он способен долгое время выдерживать высокие температуры и скачки давления в системе.

Слабым местом любой конструкции из полипропилена являются фитинги (соединительные узлы). Они позволяют легко монтировать любую конфигурацию труб без применения сварки. Но при этом любое нарушение правил установки компрессионных фитингов или отсутствие опыта работы со специальным паяльником для полипропилена может повлечь за собой аварийную ситуацию.

С чего начинать

В многоквартирном доме рабочее давление в системе горячего водоснабжения достигает 8–10 атмосфер (в домах старой застройки 5–7 атм.), при пиковой нагрузке оно может повышаться до 12 атм. Для полипропиленовых труб кратковременная нагрузка не представляет опасности, но перед установкой сушилки желательно уточнить параметры коммуникаций в вашем доме.

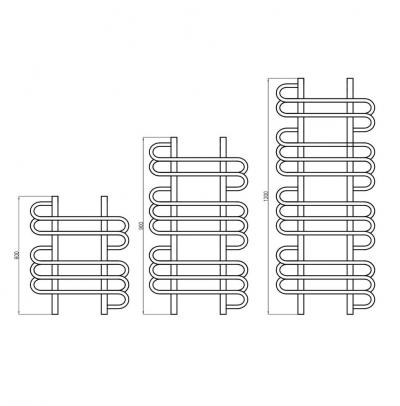

Для того чтобы полотенцесушитель успешно обогревал ванную комнату, следует подбирать его размеры в зависимости от площади помещения.

Оптимальный диаметр змеевика из полипропилена — 20–25 мм

Важно, чтобы он совпадал с посадочными местами существующей разводки

После выбора размеров полотенцесушителя и диаметра трубы необходимо начертить схему конструкции. Она поможет определить требуемую длину трубы и количество соединительных узлов.

Под весом мокрого белья длинный отрезок может прогибаться. Избежать этого поможет армированный полипропилен (в стенке трубы есть слой алюминия или стекловолокна). Но даже в этом случае слишком длинный полотенцесушитель под действием тепла и веса белья может изменить свою геометрию.
