Полотенцесушитель боковое подключение 50

Популярные производители

Модель Terminus “Astra New Design”

Интерьер комнаты напрямую зависит от выбранной модели полотенцесушителя, но практика показывает, что шикарный дизайн – не гарантия высокого качества. При подборе отопительного элемента целесообразно пользоваться рейтингами производителей, которые складываются на основании не только большого ассортимента, качества продукции, длительности присутствия на рынке производителей, но и по отзывам строительных подрядчиков, частных лиц.

Можно выделить тройку лучших водяных полотенцесушителей:

• Margaroli Venta 405 – итальянский производитель предлагает модель из латуни с надежным слоем хромирования. Устройство внешне напоминает змеевик, но имеет узлы вращения, поэтому можно выполнять разворот на 180 градусов. Надежная сборка обеспечивает работу под большим давлением.
• Terminus Astra New Design – отечественный производитель изготовил модель из качественной толстостенный нержавейки с идеальной полировкой поверхностей. Предлагает отличную функциональность и современный внешний вид на уровне дизайнерской разработки, которая отдаленно напоминает лесенку.
• Zehnder Stalox STXI-060-045 – модель из нержавейки с практически незаметными сварными швами. Относительно небольших размеров лесенка рассчитана на большое рабочее давление.

Подготовка к подключению полотенцесушителя

Первоначальное действие, которое нужно произвести – это согласование времени своих работ с представителями ЖЭКа. В случае с индивидуальным отоплением и водоснабжением согласование не требуется. В многоквартирных домах лучше всего производить эти работы летом, в период отсутствия в системе отопления воды. Для подключения к горячему водопроводу этот вариант не подойдет. Вторым шагом в установке сушилки, будет подготовка всех необходимых инструментов и материалов. Для этого потребуются следующие предметы:

• углошлифофальная машина (болгарка) или сварочный инвертор для демонтажа старых коммуникаций;
• лерка и леркодержатель для нарезки резьбы на трубе;
• байпас – перемычка для соединения устройства с трубой;
• фитинги необходимые для соединения;
• шаровые краны, для того, чтобы в случае необходимости была возможность перекрыть в полотенцесушитель доступ воды;
• тройник для связки разрезанного трубопровода;
• запорный клапан;
• пакля или фомка для уплотнения резьбовых соединений.

В качестве соединительной трубы можно использовать медные, стальные или полипропиленовые заготовки, каждая из которых имеет свои преимущества:

• первая отличается прочностью, простотой в монтаже и отсутствием ржавчины;
• вторая является самым дешевым вариантом из всех, но подвержена ржавлению и гораздо тяжелее остальных;
• третья, самая легкая, не подвержена коррозии и после монтажа с помощью фитингов становится очень прочным изделием.

Но все же, при выборе материала соединительной трубы, необходимо подбирать тот вариант, который будет совместим с основной трубой подачи горячей воды.

Как нельзя делать

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

Эта схема не работает

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

1. отводы сделаны уже чем межосевое расстояние полотенцесушителя;
2. сделаны они металлопластиковой трубой с петлями.

Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

Нестабильные схемы

Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

Нестабильно работающие схемы подключения

При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

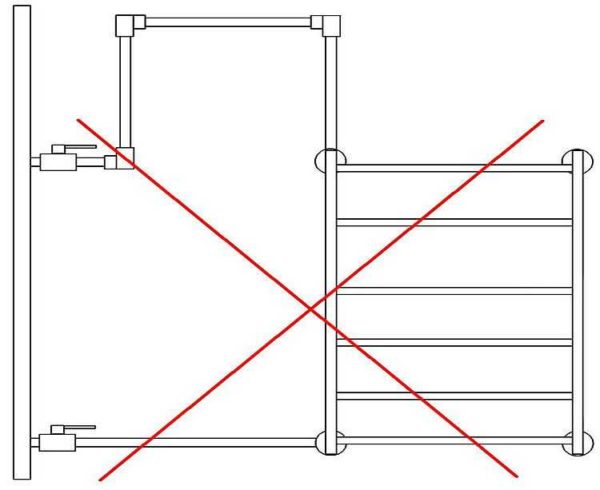

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

С петлей сверху

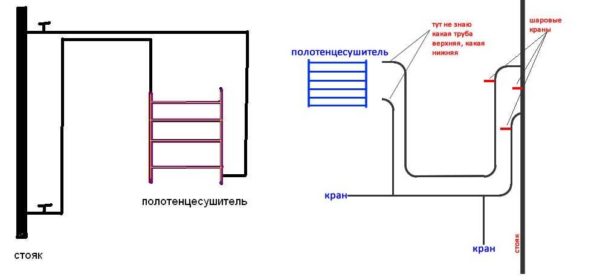

Совсем неверно

На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

Очень плохая идея

Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

Выбор качественного полотенцесушителя с боковым подключением

Необходимо знать некоторые мелочи при выборе водяного полотенцесушителя. Самым оптимальным видом из предлагаемых на современном рынке будет являться полотенцесушитель с боковым подключением. Его монтаж не составит хлопот, а теплоотдача приятно удивит каждого пользователя. Для того, чтобы не допустить протечки воды, не следует вешать для просушки на прибор тяжелые вещи.

1. Перед покупкой полотенцесушителя, нужно измерить диаметр подводящих труб. В том случае, если вы приобретете устройство с меньшим показателем, он будет создавать проблемы с циркуляцией воды в системе. Оптимальный диаметр в большинстве случае – 22мм, но бывают и исключения.
2. Сравните давление в системе, к которой планируете его подключать и то, на которое рассчитан новый прибор. Его давление должно быть не менее 6 атмосфер.
3. Наличие никелевого слоя увеличит срок эксплуатации и антикоррозийную устойчивость изделия. Также, Вы избежите следов ржавчины на одежде. Современный рынок предлагает изделия из различных материалов. Это может быть нержавеющая или оцинкованная сталь, так и хромированная латунь или полимерные материалы. Самым лучшим вариантом из всех является полотенцесушитель из нержавейки. Практически все изделия (изготовленные из металлов) покрываются блестящим хромированным слоем и тщательно отполированы.
4. Конфигурация тоже оказывает большое влияние на теплоотдачу. Площадь ванной комнаты имеет прямую связь с размером сушилки. Например, если площадь помещения не более 6-7 квадратов, то вполне подойдет установка устройства с парой тройкой ступеней. Естественно, при увеличении площади помещения, увеличивается и протяженность труб и количество ступеней. Производители предлагают множество вариантов изделий различной формы и размера. Самые популярные, это:

• лесенка;
• змеевик;
• лирообразны;
• П или М-образная конструкция.

Толщина стенок должна быть не менее 1,5 мм. Это даст гарантию того, что через год-два не придется делать ремонт в квартире, по причине протека полотенцесушителя

Обратите внимание на наличие в комплекте сопроводительных документов. При наличии инструкции, с подробным описанием схемы бокового подключения, не исключен вариант того что, получится установить устройство своими руками без обращения к специалисту

Полотенцесушитель требует внимательности!

Просто и удобно

В результате с помощью современного водяного полотенцесушителя можно не только избавиться от сырости в помещении, но и получить качественную сушилку для полотенец. К тому же, на рынке предоставляется огромный выбор такой продукции, которая будет не только выполнять предназначающиеся ей функции, но и гармонично впишется в интерьер ванной комнаты. Причем для его установки не потребуется каких-либо специальных навыков и приборов. Сделать это можно самостоятельно, не обращаясь к специалисту за небольшой отрезок времени без ущерба к остальному дизайну помещения. Полотенцесушитель – выгодно и достаточно эффективно!

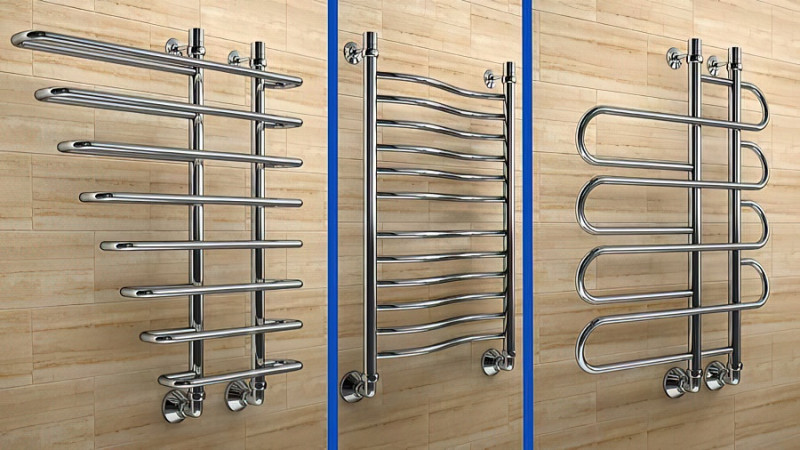

Какие конструкции бывают

Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.

Итак, все полотенцесушители можно разделить на четыре группы:

• П-образные или U- образные. Самые простые модели, элементарное подключение (боковое). Идеально, если при замене старого вы найдете модель с тем же межосевым расстоянием. Тогда, если повезет, можно даже отводы не переделывать.
• Лесенка. Современные конструкции с некоторым количеством перекладин. Тоже неплохой вариант с точки зрения гидравлики. Подключение может быть нижним, боковым или диагональным. Но выбирается оно не произвольно, а по совокупности условий (откуда подача, расположение относительно стояка).

• Змейка. Еще одна классическая модель с боковым подключением. Установка полотенцесушителя этого типа, как правило, никаких проблем не представляет.

• Сложная форма. Есть очень необычные полотенцесушители. Они могут быть даже украшением интерьера, но их грамотное подсоединение — проблема. Как правило, требуется консультация грамотного специалиста, сантехника, который хорошо ориентируется в гидравлике. Как понимаете, найти такого — задача непростая.

Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.

Любопытное подключение с теплообменником

Некоторые пользователи положительно отзываются об изолированных от магистрали конструкциях с теплообменником. Решение представляет герметичную нержавеющую рубашку, одетую на магистральную трубу, к царге присоединяют полотенцесушитель.

Примерка вставки-теплообменникаСоблюдаем циркуляционные уклоны

Внутрь замкнутого контура заливают дистиллированную воду, смешанную с антифризом в пропорции 10:1. Жидкость, отделенная стенками, нагревается от теплопередачи, происходит естественная циркуляция.

Заполнение контура

Плюсы конструкции:

• Стабильный водообмен, не зависящий от давления магистрали.
• Аппарат не зарастает.
• Снять для обслуживания, замены можно в любой момент, краны для отключения не нужны, достаточно слить жидкость.
• Температурная саморегуляция: с нагревом воздуха поток замедляется, теплоотдача снижается и наоборот.
• Исключена вероятность залить соседей из-за поломок арматуры, соединений.

Среди недостатков:

• Необходимость слесарных, сварочных операций.
• Посредственный КПД. Площадь теплообмена ограничена высотой рубашки, разница температур нагревающей и нагреваемой сред более 10 градусов.
• Пластиковый стояк плохо подходит для устройства по причине низкой теплопроводности.
• Магистральная вода ниже 50˚C не разогреет теплообменник до приемлемых значений.

Пожалуй, разумно потратиться на качественный армированный полипропилен, фитинги и арматуру.

Боковое подключение

По надежности способ превосходит предыдущий, если соблюдены условия:

• Ветки проложены с уклоном не менее 3 мм / 1 м.
• Прибор установлен выше обратного контура.
• Отсутствуют петли на подводах.

Лидирует диагональное подсоединение. Подвод выполняют к верхнему дальнему углу, остывшую воду отбирают от нижнего ближнего. Траектория потока исключает застойные зоны внутри сушилки.

Подключиться с одной стороны проще: трасса не пересекает габариты лесенки. При верхней подаче в обоих случаях эффективно действует «гравитационный насос».

Установка радиаторов с боковым или диагональным подключением выше врезки в стояк увеличивает вероятность завоздушивания.

Наличие смещенного или зауженного байпаса при нижней разводке увеличивает риск остановки потока. Движение жидкости прекращается, когда давление искусственной циркуляции уравнивается с гравитационным напором от разности температур и плотностей.

Ситуацию провоцируют:

• Длинные трубопроводы.
• Заниженное сечение плетей.

Помогает перенос лесенки ближе к магистрали, замена зауженных участков. Зачастую полотенцесушитель не греет из-за зарастания стальных труб. Пластиковые изделия меньше подвержены «недугу».

Разновидности бокового подсоединения:

• Простое – с наружной резьбой или накидной гайкой, подходит для открытой прокладки линий.
• Через углы – способствует равномерному прогреву решетки.
• Заднее – оптимально сопрягается с трассой, спрятанной за отделкой.

Монтажные работы

Резьбовые соединения следует затягивать плотно, но без фанатизма. При чрезмерной нагрузке металл может полопаться. После того как все соединения будут затянуты, специалисты рекомендуют постучать по всем гайкам металлическим предметом, накидной ключ вполне подойдет для этих целей. Делается это для того, чтобы уменьшить внутреннее напряжение металла и добавить ему долговечности. После того, как все работы завершены, систему требуется проверить на герметичность. Кран подачи теплоносителя открывается очень медленно. Объем змеевика должен заполняться постепенно. Гидроудар, при резком открытии крана, может только навредить соединениям.

https://youtube.com/watch?v=JKbca3PlVHI

Технология подключения

Последовательность, особенность работ зависит от вида полотенцесушителя. Большую трудность создают самые простые — водяные сушки, минимальные трудозатраты — электрические устройства.

Материалы, инструменты

После покупки сушки для полотенец, ознакомления с инструкцией и выбором способа подключения готовят материалы, инструменты. В необходимый набор входит:

• карандаш, рулетка;
• кран Маевского, муфта, 2 тройника;
• крепежи, кронштейны;
• нож, паяльник для ПВХ труб;
• отвертка, молоток;
• пакля, ФУМ-лента или сантехническая нить;
• разводной ключ;
• ПВХ трубы;
• уровень;
• фитинги — прямые, угловые;
• шаровые краны.

Монтаж водяного полотенцесушителя

Это самый распространенный вид конструкций, подключенных к системе горячего водоснабжения. Подключение полотенцесушителя в этом случае не создаст трудностей для тех, кто умеет обращаться с инструментами. Возможный первый шаг — демонтаж старого изделия. В этом случае сначала перекройте подачу горячей воды и снимите старую конструкцию. Если его нет в наличии, то работа ведется по такой схеме:

1. Используя строительный уровень и карандаш, на стене обозначают участки, предназначенные для крепления сушителя. Не забывают о требуемом уклоне подводки (от 3 до 10 мм).
2. Перекрывают подачу горячей воды. Устанавливают, фиксируют полотенцесушитель.
3. Монтируют перемычку-байпас, на концах трубы устанавливают тройники, шаровые краны.
4. С помощью фитингов подключают отводы, регулируют их направление.
5. Устанавливают на сушку для полотенец кран Маевского.

Все соединения уплотняют лентой (паклей). После проверки герметичности включают подачу воды, затем снова тестируют качество стыков.

Подключение электрического оборудования

Данную сушилку можно установить в любом помещении, где есть розетка. В этом случае конструкция крепится к стене, а затем подключается к электросети

Поскольку в ванной всегда высокий уровень влажности, особое внимание уделяется нормам безопасности:

• заземление в квартире — условие обязательное;
• устанавливают только скрытую изолированную проводку, безопасные розетки;
• использование УЗО — мера необходимая.

К установке электрических полотенцесушителей тоже предъявляют свои требования:

• нижняя часть конструкции должна отстоять от пола как минимум на 200 мм;
• расстояние от сушки до умывальника либо ванной должно быть не менее 600 мм, до мебели — 700 мм;
• между полотенцесушителем и стеной нужно оставить 300 мм.

Розетка для электроприбора не должна находиться в близком контакте с горячими контурами сушки для полотенец. Такой вариант обычно выбирают для частных домов.

С байпасом или без

Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.

Перемычка между входом и выходом полотенцесушителя и есть байпас

Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить (при ремонте или замене) и не перекрывать весь стояк.

Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.

При подключении без байпаса никаких кранов

Байпас может быть прямым (как на первом фото в главе) или смещенным (на фото ниже). Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Еще байпасы (прямые или смещенные) делают зауженными. Заужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного (если стояк дюймовый, узкое место делают 3/4″). Меньше нельзя. Размер вставки — не менее 10 см.

Категорически нельзя на байпасе ставить краны. Каждый кран — это потери давления, а значит, он ухудшает циркуляцию всего стояка, вода течет уже не такая горячая. У всех соседей выше или ниже (зависит от направления подачи) заметно ухудшается напор. Иногда он падает и у владельца байпаса с краном. Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).

Виды конструкций, материалы

Полотенцесушитель, прямая обязанность которого — обеспечить быстрое высыхание белья, также играет еще одну роль – он служит обогревателем.

Принцип работы

Все устройства классифицируются по типу теплоносителя.

1. Вода. Это классические змеевики, по которым проходит горячая вода. Чаще их подключают к стояку воды, реже (обычно в частных домах) — к системе отопления.
2. Электрический. Эти полотенцесушители нагреваются электричеством. Достоинства — отсутствие необходимости устанавливать их в определенном месте (рядом с трубами), возможность регулировки и отключения для экономии электроэнергии.
3. Комбинированный водяной и электрический одновременно: две катушки, одна из которых вращается, имеют разные источники тепла. Их отличает повышенная цена.

Самостоятельная установка возможна, если вы приобрели водяная модель. В этом случае вам не потребуется посторонняя помощь. Электрический или комбинированный полотенцесушитель требует навыков. Чем проще сама конструкция, тем проще управлять ее подключением самостоятельно.

Материалы

Стоимость и надежность полотенцесушителей зависит от материалов, идущих на их изготовление. К ним относится:

1. Обычная сталь. Это самый бюджетный вариант. Его недостатки относительны: он массивен и не слишком привлекателен. Однако первый недостаток превращается в преимущество, поскольку эти тяжелые конструкции долговечны, второй устраняется окраской.
2. Нержавеющая сталь. Это безусловный лидер, если иметь в виду соотношение цены и качества. Эти полотенцесушители прочные, надежные и эффектно смотрятся без какой-либо отделки. Коррозия, перепады температур, давление им тоже наплевать.
3. Латунь. Медь. Такие модели часто имеют сложную форму, устойчивы к коррозии, но не способны выдерживать перепады давления так же прочно, как сталь. Медь отличается высокой скоростью сушки полотенец, но высокая цена – обратная сторона этой медали.

Определить стандартные размеры полотенцесушителя для ванной комнаты

Стандартные обогреватели обладают диаметром 1″, 1¼ ″, и ¾ ″.

Характеристика моделей:

1. 1″ — наружный диаметр — 32 мм. Внешний вид преимущественно классический: лесенка, сушки Ф-образной формы, фокстрот. Удобная и популярная конструкция.
2. 1¼ ″ — наружный диаметр — 40 мм. Форма преимущественно П-образная. Производится реже, чем другие модели, из-за сложного и затратного производства.
3. ¾ ″ — наружный диаметр — 25 мм. Форма М или П-образная.

Габаритные размеры: как подобрать высоту и ширину

Параметры изделий (высота/ширина) в зависимости от формы (в сантиметрах):

• М-образная: 50—60/40—80.
• П-образная: 32/40—80.
• Лесенка: 50—120/50—80.
• Змейка: 32—60/40—80.

Справка! При выборе обогревателя того или иного размера, специалисты рекомендуют руководствоваться правилом: чем меньше объём помещения, тем миниатюрнее устанавливаемое оборудование. Например, для санузла площадью 4—6 м3 подойдёт сушитель 50/40 см, а для помещения 11—17 м3 — 120/60 см.

Какие бывают присоединительные размеры приборов из нержавеющей стали

При выборе сушителя учитываются присоединительные размеры сушителя или посадочный диаметр трубы, к которой планируется подключение. Для этого измеряют внешние параметры трубы с помощью линейки или рулетки.

Выбираем нужный вид по полученным измерениям:

• ½″ при наружном 1,9 см;
• ¾ ″ при 2,5 см;
• 1″ при 3,2 см;
• 1¼ ″ при 4 см.

Например, если полученное значение равно 3,2 см, то диаметр трубы 1″, и полотенцесушитель подбирается под это значение.

Фото 1. Устройства П-образного вида обладают диаметром 25 или 40 мм, М-образного — 25 мм, формы лесенка и фокстрот — 32 мм.

Распространенные ошибки

Так как подключение полотенцесушителя не подразумевает особых трудностей, часто работу делают самостоятельно. Однако после монтажа все равно возникают проблемы. Возможные причины — ошибки при подсоединении.

1. Обратка (нижний подвод), установленная на уровне либо выше нижней точки сушки. Следствие — застой теплоносителя.
2. Монтаж сушителя выше подвода, в этом случае движение воды затрудняется.
3. Использование труб-подводов, имеющих изгибы. Результат — воздушная пробка, препятствующая свободной циркуляции теплоносителя.
4. Недопустимая схема, когда отводящая и подводящая трубы меняются местами.
5. Несовпадение диаметров стояка, подводки, змеевика.

Нередкая неприятность — наличие воздуха в системе. Чтобы избежать подобных эксцессов, для его стравливания устанавливают кран Маевского. Это приспособление позволит не знать подобных проблем на протяжении всего срока службы простой, но эффективной конструкции для сушки.

Подключение полотенцесушителя, а также выбор оптимальной схемы нельзя назвать очень сложными, миссия эта выполнима домашними мастерами

Важное условие — следование правилам. В этом случае шанс встретиться с ошибкой сводится к минимуму

Для лучшего понимания операции «Подключение полотенцесушителя» не помешает заранее увидеть и услышать, что думают и как делают ее другие мастера. Один из полезных роликов можно посмотреть здесь:

Особенности монтажа

Полотенцесушитель может подключаться в отопительную систему в нескольких вариациях:

• Прямое, в разрыв отопительной коммуникации – не требует большого количества фитингов, т. к. на входе и выходе обогревательного элемента устанавливаются только шаровые краны, которые и перекрываются в аварийном случае. Но такой способ подключения не дает возможности регулировать температуру, а при перекрытии крана движение теплоносителя по стояку прекращается. Используют либо в автономных отопительных системах, либо с целью удешевления монтажа.
• С обводным каналом (байпасом) – параллельно с полотенцесушителем организуется перемычка с фитингами. Краны на входе и выходе обогревателя сохраняются для регулировки и полного отключения. В линии байпаса также устанавливается кран, который регулирует прохождение прямого потока, а значит, и прогрева полотенцесушителя.

Обогреватели сложных конструкций могут подключаться с различным расположением подвода, причем эффективность теплоотдачи несколько меняется, поэтому рекомендуется в каждом частном случае обращаться за помощью к специалистам.

https://youtube.com/watch?v=pJB4nEo5WRE

3 Пошаговая инструкция — как перенести стояк ГВС

После того, как составлен проект и произведено согласование предстоящих работ в УК, БТИ и прочих ответственных организациях, наступает время непосредственного выполнения работ. Рассмотрим порядок действий при переносе стояка ГВС.

3.1 Этапы проведения работ

Начинать перенос полотенцесушителя, подключенного к системе отопления или горячего водоснабжения, следует с отключения подачи воды. Эту процедуру должен провести слесарь из организации, занимающейся обслуживанием дома. Самодеятельность может обойтись очень дорого. Лучше всего заранее предупредить соседей и сообщить им не только об отключении, но и о планирующихся сроках проведения работ. Последующие работы проводятся в таком порядке:

• Демонтаж старого оборудования. С помощью «болгарки» аккуратно вырезаются старые коммуникации. При этом нужно следить, чтобы оставшиеся отрезки были достаточной для привязки нового трубопровода длины.
•  Монтаж байпаса с запорными кранами и последующая опрессовка системы.
• Укладка трубопровода от нового места установки полотенцесушителя до стояка. Если новое оборудование будет существенно удалено, лучше всего провести гидротехнические расчеты, которые позволят правильно расположить трубопровод. Иначе устройство не сможет прогреваться до нужной температуры. Трубопровод может быть проложен по стене или же скрыт внутри нее под декоративным покрытием. Второй способ более эстетичный, но и более трудоемкий.
• Разметка стены и закрепление на ней полотенцесушителя. Подключение оборудования к подведенному трубопроводу.
• Проверка работоспособности системы.
• Проведение необходимых отделочных работ.

Демонтаж старого оборудования должен проводиться так, чтобы к системе можно было привязать новый трубопровод

Кажущаяся простота процесса переноса полотенцесушителя не должна вводить в заблуждение. Особая сложность таких работ связана с тем, что оборудованию предстоит работать в условиях высокого давления. Малейшая неточность в монтаже или проектировании может привести к плачевным последствиям. Поэтому лучше всего доверить ответственную работу грамотным специалистам. Они быстро и качественно перенесут полотенцесушитель на любое удобное заказчику место.

3.2 Инструменты и материалы

Необходимо приготовить следующие инструменты и материалы:

• Болгарка для резки старого стояка и нарезки новой трубы.
• Газовый или разводной ключ для установки запорной арматуры на отводе.
• Фитинги (минимальный набор — 4 угловых и 1 тройник для отвода).
• Шаровый или вентильный кран.
• Сантехнический лен, лента ФУМ или иной уплотнительный материал.

Кроме этого, могут потребоваться инструменты для изготовления отверстия в стене, углублений в полу. Необходимо учесть, что изготовление углублений в потолочной плите запрещено. Так как это ослабляет ее конструкционную прочность.

3.3 Фитинговые соединения

Фитинги — это элементы, обеспечивающие отвод, изгиб или иное изменение направления труб.

Они полностью соответствуют размерам труб, что позволяет создавать надежные и герметичные соединения.

При переносе стояка используются угловые отводы и тройник. Углы присоединяются к потолочному и напольному отрезкам трубы.

Затем привариваются горизонтальные отрезки труб, к которым присоединяют еще одну пару угловых фитингов. После этого устанавливается вертикальная часть с отводом (тройником).

3.4 Установка входной арматуры

Входная арматура определяет границу ответственности — со стороны стояка остается общедомовое оборудование, а после вентиля — собственность владельца жилья.

Установка запорного крана производится только на отводе от стояка (горизонтальный участок, ведущий к сантехнике). Монтаж вентилей на самом стояке запрещен.

Используются вентильные или шаровые краны. Второй вариант предпочтительнее, поскольку эти устройства значительно эффективнее и долговечнее.

Когда надо быстро перекрыть воду, они намного удобнее. Кроме того, шаровые краны реже выходят из строя, чего нельзя сказать о вентильных конструкциях.

3.5 Подключение к разводке

Подключение стояка к разводке производится после завершения монтажа всех элементов, включая запорную арматуру ввода.

Горизонтальная квартирная разводка подключается к шаровому крану (или к счетчику расхода ГВС, если он установлен сразу после крана).

Этот этап является завершающим, после него работы считаются завершенными.

После присоединения разводки подают воду (открывают вентиль в подвале) и осматривают стояк.

Слесаря из УК, открывшего воду, пока не следует отпускать, так как возможно обнаружение протечек, требующее повторного отключения и устранения недостатков. Если проблем не возникает, стояк сдается в эксплуатацию.

Расположение водяного и электрического прибора по ГОСТу: расстояние от стены

Расстояние между стеной и изделием зависит прежде всего от диаметра труб сушителя. По ГОСТу оборудование устанавливается таким образом, чтобы до стены оставался промежуток от 3,5 до 5,5 см.

Например, при диаметре трубы 2,3 см во время монтажа изделия отступ от стены составит 3,5 см. Это минимальное расстояние, которое требуется для нормальной конвекции тёплого воздуха. При диаметре свыше 2,3 см отступать от стены рекомендуется на 5—5,5 см.

Эти условия соблюдаются при установке как водяного, так и электрического оборудования. А также при монтаже электрического устройства учитывается местоположение розетки: безопаснее располагать розетку не ближе, чем на расстоянии 0,7 м от любых труб и других сантехнических предметов.

Нижнее подключение

Вариант с нижним штатным подключением прибора имеет ограничения:

• Стабильно работает в системах с верхней разводкой или принудительной циркуляцией.
• Обратку прокладывают ниже подсоединения к лесенке.
• При нижней подаче верхний отвод стояка должен находиться ниже уровня прибора.
• Требует спуска воздуха при заполнении после отключения водоснабжения.

Учитывайте гидравлическое сопротивление подводящей, отводящей веток. При низком сетевом напоре рекомендуется устанавливать сушилку вблизи линии ГВС. Избегайте образования петель на трассе, сокращайте число поворотов.

Удовлетворительный водообмен обеспечивает подключение стальными трубами номинальным диаметром не менее DN 20 (Ду 20), полипропиленовыми – DN 25 (наружный диаметр). Для отключения полотенцесушителя применяют полнопроходные шаровые краны аналогичного типоразмера. Не допускаются «американки» с зауженным сечением фитинга под накидной гайкой.

При нижней подаче теплоносителя диаметр несмещенного байпаса уменьшают на один типоразмер против магистрали. Сечение смещенной перемычки идентично стояковому. Выдерживайте уклоны горизонтальных участков по ходу движения не менее 3 мм на метр.

Преимуществами варианта считают:

• Свободные стены ванной комнаты благодаря скрытым подводкам. Понадобятся низкие врезки, иначе за эстетику расплачиваются вредными петлями.
• Компактный монтаж линий с минимальным межосевым расстоянием.
• Компенсацию теплового удлинения пластиковых подводок поворотом трассы.

Что такое байпас?

Байпасом называется перемычка из куска трубы, соединяющая стояк с сушителем. На него устанавливаются краны и соединительные элементы, которые позволят в случае необходимости перекрыть подачу теплоносителя в монтируемое устройство. Именно через него будет продолжаться циркуляция воды при отключенном полотенцесушителе, тем самым, не нарушая работу всего стояка. Таким образом, байпас позволяет отопительной или водопроводной системе работать без каких-либо остановок, даже в том случае, если в ванной комнате производятся ремонтные работы. Для того, чтобы удалить из системы воздух, на байпас монтируется дополнительный третий вентиль.

Подробное описание монтажа и подключения полотенцесушителя

Процесс установки водяного полотенцесушителя с боковым подключением включает в себя несколько действий:

• при наличии старого, это его демонтаж;
• монтаж кранов и перемычки на трубопровод;
• установка водяного полотенцесушителя с боковым подключением.

Для быстрого демонтажа старой системы потребуется перекрытие стояка. При его отсутствии придется договариваться с представителями ЖЭКа, как говорилось выше. Если кран в квартире имеется, просто закрываем его и болгаркой спиливаем со стены и отсоединяем от самой системы (делается это либо откручиванием резьбовых соединения или опять же – болгаркой).

Еще один немаловажный факт. При подключении такого устройства, как водяной полотенцешитель, нужно учесть то, что теплоноситель должен двигаться по нему сверху вниз, то есть подача осуществляется через верхний патрубок. Это позволит обеспечить наиболее качественную работу изделия. При неправильном подключении (снизу вверх) работоспособность и теплоотдача уменьшаются примерно на 25 процентов. Далее, требуется установить байпас. Для этого к концам змеевика нужно подсоединить шаровые краны, при помощи которых будет регулироваться подача воды в устройство. Монтируем на байпас шаровой кран для удаления из системы воздуха.

После того как он будет закреплён, останется только установить кронштейны, а на них закрепить полотенцесушитель. В большинстве случаев в комплекте они должны быть. Если все же не оказалось, придется приобрести их отдельно. С помощью винтиков закрепляем змеевик на кронштейнах. Устанавливать устройство нужно на определенном расстоянии от стены. Например, диаметр змеевика равен 25 мм – расстояние до стены должно составлять около 35 мм. Другой случай – диаметр змеевика 50 мм – расстояние между ним и стеной должно равняться 55 мм. Такие жесткие критерии необходимы для правильной циркуляции воздуха в помещении и равномерного прогрева стены.
