Подключение накопительного водонагревателя своими руками: схемы, этапы работ

Установка проточного водонагревателя

Проточные приборы могут быть различной конструкции и мощности, но их всех объединяет простота монтажа, они несколько проще накопительных агрегатов. Вода в них нагревается при прохождении через небольшое замкнутое пространство, в котором располагается нагревательный элемент. Очевидно, что процесс нагрева происходит за очень короткое время, для чего требуются мощные ТЭНы.

Проточный водонагреватель, как правило, малогабаритное оборудование подсоединяемое гибким шлангом к тройнику, который врезают в трубу холодной воды. Его подключают к ближайшей розетке 220 в.

Особенностью проточных водонагревателей является то, что их можно использовать только для одной точки, но есть конструкции, позволяющие запитывать несколько объектов одновременно, но они достаточно дороги и отличаются значительным потреблением электроэнергии. Размещаются в любых удобных местах: на стене над раковиной, ванной, кухонной мойкой или под ней, на потолке в душевой кабине.

Разумеется, можно установить проточные водонагреватели в нескольких точка. Но и в этом случае пользоваться ими можно будет только по очереди, в противном случае может не выдержать электросеть, подвергаемая значительным перегрузкам. Можно сделать вывод, что такое устройство применимо только для небольшой семьи, состоящей из двух-трех человек.

Пробное включение проточного водонагревателя проводится с целю выявления протечки в месте подсоединения к водопроводу.

ATMOR Basic Подключение и эксплуатация / Проточный водонагреватель / Если отключили горячую воду

Смотрите это видео на YouTube

Самый простой способ подключения к водопроводу предусмотрен для проточного нагревателя в виде крана.

Конструкций таких приборов множество и они имеют свои индивидуальные особенности. Поэтому при покупке нагревателя необходимо внимательно ознакомиться с правилами установки и скрупулезно их исполнять.

Настенные и другие навесные варианты проточных водонагревателей можно подключить к водопроводу с использованием стандартной гибкой трубки.

Проточный водонагреватель: подключение и использование

Смотрите это видео на YouTube

Установка водонагревателя. Водонагреватель проточный, установка и монтаж, Electrolux, Электролюкс.

Смотрите это видео на YouTube

Подключение проточного водонагревателя к электросети

Среди потребителей бытует мнение, что подключение водонагревателя к электропитанию заключается в том, чтобы воткнуть вилку в розетку. Однако нужно учитывать, что именно в этом устройстве происходит непосредственный контакт воды и электричества. Что может породить обстоятельства, приводящие к поражению человека электрическим током.

Имеют место несколько обстоятельств, на которые следует обращать внимание:

• выбор сечения электрического кабеля, который определяется потребляемой мощностью водонагревателя;
• подбор автоматического выключателя для сети питания водонагревателя;
• подбор розетки, если она используется.
• заземление.

При подключении нагревателя мощностью от 3,5 кВт следует использовать трехжильный провод сечением 3 мм2.

Подключение через розетку предусматривает установку изделия класса IP44. Это влагозащищенные устройства, предназначенные именно для установки в помещениях с высокой влажностью.

Автомат для подключения следует подбирать, исходя из потребляемой устройством мощности. Можно руководствоваться следующими соображениями:

• для приборов мощностью до 2-х кВт можно использовать автомат на 9 ампер;
• для устройств, потребляющих до 3,5 кВт подойдет автомат на 16 А;
• для более мощных агрегатов следует использовать прибор до 25 А.

Если мощность бойлера более 3,5 кВт, его надо подключать не через розетку, а только напрямую.

Все про водонагреватели. Выбор водонагревателя, принцип работы, установка, запуск.

Смотрите это видео на YouTube

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

• обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
• предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

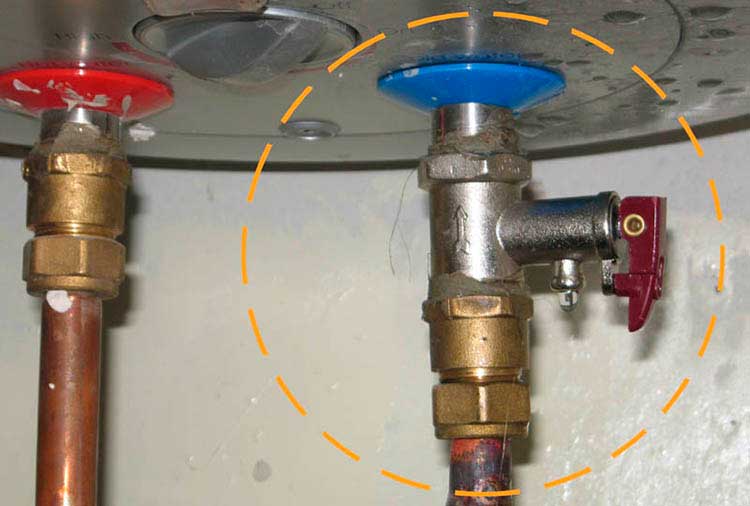

Предохранительный клапан в системе

1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

1. Металлическую трубу нужно тщательно зачистить от старой краски.
2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера. Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода

Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.

Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный подбор сечения провода в зависимости от тока нагрузки.

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Рассмотрим типы водонагревателей

Водонагреватели для квартир и частных домов различают по типу энергоносителя – это электрические и газовые приборы. Электрооборудование может быть накопительного и проточного действия, в то время газовые модели работают только, как проточные устройства. Нагреватели по своей форме бывают вертикальными и горизонтальными, напольными и настенными. Чтобы правильно подключить нагревательное оборудование с баком нужного объёма, рекомендуется воспользоваться нижеследующей таблицей.

Прежде чем остановить свой выбор на той или иной модели водонагревательного оборудования, надо иметь представление, как работают аппараты разного типа.

Аппараты косвенного нагрева

Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.

Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур он попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.

Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.

Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.

Косвенный нагрев применяется, как резервная система горячего водоснабжения во время отопительного сезона.

Накопительные водонагреватели

Название говорит о том, что бойлер накопительного типа обладает ёмкостью, в которой накапливается определённый объём горячей воды, необходимый для удовлетворения нужд всех проживающих в квартире или доме.

В баке установлен термостат, который управляет ТЭНами, поддерживая постоянную температуру рабочего объёма воды (около 70С.). Например, для семьи из 5 человек достаточно установить накопительный водонагреватель с баком 50 литров. Есть модели объёмом 150 литров.

К плюсам следует отнести то, что накопители обладают большим запасом производительности. Большие баки способны поставлять горячую воду одновременно для умывальников, душевых установок и ванных, также для кухонных моек в течение всего времени подключения.

Единственным недостатком таких агрегатов является то, что после полного расхода рабочего объёма горячей воды приходится ждать полной заправки и нагрева в течение часа – полтора.

Проточные

Приборы снабжены небольшими ёмкостями. ТЭН проточного нагревателя включается в момент открытия крана. Быстрый нагрев происходит за счёт протока жидкости через раскалённую спираль. В отличие от накопительных аппаратов проточные модели из-за краткосрочности воздействия нагревательных элементов не могут нагревать воду до высоких значений температуры.

Клапан на кране регулирует восполнение уровня воды в баке по мере её расхода из централизованного водопровода или резервной ёмкости на приусадебном участке.

Несмотря на это, проточные нагреватели доказывают свою эффективность, как резервные мощности во время сезонных и аварийных отключений горячего водоснабжения. Они пользуются большим спросом у дачников, которые устанавливают их в душевых кабинах.

Газовые

Газовые колонки относятся к водонагревателям проточного действия. Их стали массово устанавливать в СССР в начале 60-хгодов прошлого века, когда в стране началось строительства многоэтажных газифицированных жилых домов. Нагрев в таких приборах осуществляется следующим образом — вода из водопровода поступает в спиральный водовод вокруг медного коробчатого экрана, внутри которого газ сгорает в горелках (колосниках).

В исходном положении газовый фитиль постоянно горит. При повороте крана, поступающая из водопровода вода открывает клапан, и газ начинает поступать в колосники, где загорается от фитиля. У разных моделей температура воды регулируется в ручном или автоматическом режиме. Но у всех при внезапном отключении водоснабжения автомат перекрывает поступление газа.

Подготовка перед подключением устройства

На подготовительном этапе монтажа электрической водонагревательной системы нужно провести ряд несложных манипуляций.

Правильно выбрать место для монтажа бойлера. Целесообразно чтобы после установки конструкции все соединительные элементы имели прямой доступ, что позволит упростить работы в случае с ремонтом или во время планового обслуживания оборудования.
Стена, на которой будет выполняться монтаж электрического бойлера должна обладать достаточным запасом прочности, чтобы выдерживать общую массу бака, наполненного, водой

Общий вес стандартных бытовых бойлеров может составлять 100 и более килограмм.
Важно чтобы бойлер располагался в непосредственной близости от труб холодного водоснабжения. Если это, по каким-либо причинам невозможно, то придётся прокладывать дополнительные трубы для подвода воды.. Электрические бойлеры для нагрева воды оборудуются тэнами – электрическими нагревательными элементами с достаточно большой мощностью до 2 кВт

Поэтому с целью безопасности подключение устройства должно производиться непосредственно в электрический щиток с помощью мощного кабеля соответствующего сечения. При этом специалисты рекомендуют использовать медный кабель

Электрические бойлеры для нагрева воды оборудуются тэнами – электрическими нагревательными элементами с достаточно большой мощностью до 2 кВт. Поэтому с целью безопасности подключение устройства должно производиться непосредственно в электрический щиток с помощью мощного кабеля соответствующего сечения. При этом специалисты рекомендуют использовать медный кабель.

Для монтажа автономного электрического водонагревателя своими руками в арсенале домовладельца должен присутствовать следующий инструмент и расходные материалы:

• стандартная строительная рулетка и водяной уровень;
• дрель с функцией отбойника и комплект свёрл разного диаметра;
• набор ключей для затяжки соединительных узлов;
• тройники-фитинги, предназначенные для врезки в трубопровод;
• запорные краны, которые устанавливаются на входных частях труб, подводящих, воду к бойлеру;
• уплотнительная лента, пакля или специальная паста для герметизации мест соединений;
• соединительные шланги для отвода и забора воды;
• если холодный трубопровод расположен в отдалённости от бойлера, могут понадобиться дополнительные трубы необходимой длины.

При выборе труб важно учитывать, что не все из них способны выдерживать воздействие горячей воды. Поэтому во время их покупки важно ознакомляться с их основными характеристиками

Крепления для бойлера: как повесить бойлер.

Монтаж накопителя состоит из трёх этапов:

1. Установка
2. Подключение к водопроводной системе
3. Подсоединение к системе подачи электроэнергии.

В первую очередь, до начала всех работ по монтажу накопителя, необходимо оценить состояние поверхности (стены) на которую будет монтироваться прибор. Её главная функция будет заключаться в максимально надёжном удержании элементов крепежа при условии сильной нагрузки.

Для установки бойлера на гипсокартон необходимо использование специальных конструкций для его усиления. Установка накопителя должна осуществляться в том месте, в котором будет обеспечен свободный доступ к его отдельным деталям и возможность проводить его визуальный осмотр. Существуют следующие нормы размещения прибора:

• Настенные модели вертикального типа устанавливаются на два крепежа
• Настенные модели горизонтального типа устанавливаются на четыре крепёжных элемента
• Расстояние от накопителя (объёмом до 80 л.) до других объектов не меньше 30 см.
• Расстояние от бойлера (объёмом 100-200 л.) до других объектов не меньше 50 см.

В том случае, когда крепёж в комплекте отсутствует (например для б/у накопителя), необходимо приобрести крючки со следующими параметрами:

• Длина не менее 10-12 см
• Диаметр от 0,8 см
• Внешний диаметр от 1,2 см

В случае установки бойлера в многоквартирном доме стоит позаботиться о его гидроизоляции, чтобы избежать затопления нижних квартир. Одним из вариантов решения данной проблемы станет установка особого поддона, оборудованного стоком подключённым к канализации. Так как чаще всего прибор монтируется в местах с повышенной влажностью или рядом с системой подачи воды, неизбежно попадание на него брызг, что может вызвать его выход из строя, либо более серьёзную аварию.

До начала сверления отверстий для крюков, необходимо правильно произвести разметку:

• Для удобства дальнейшей разметки, с помощью вертикального отвеса проводится вертикальная осевая линия
• Далее, на необходимой высоте отмечаются симметричные метки для отверстий. Их положение должно соответствовать положению зацепов на задней поверхности бойлера (для точного горизонтального расположения отверстий используется строительный уровень)
• Затем перфоратором просверливаются отверстия, в которые необходимо вбить дюбели из пластика. Далее вставляются крюки (они должны выступать на 0,5-0,7 см от стены)
• Проверив крепления на прочность, можно подвешивать прибор В некоторых современных моделях накопителей в качестве креплений используются особые кронштейны с шестигранной головкой.

Простая схема установки водонагревателя

Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:

• Первым делом необходимо установить стояки холодной и горячей воды.
• Подвести трубопроводы к уже установленному смесителю.
• Установить электрический водонагреватель.
• Подвести к нему трубы холодной и горячей воды.
• Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
• На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
• На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
• На трубопроводе горячей воды также необходимо установить шаровой кран.

В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.

Как подключить бойлер, схема подключения бойлера с учетом ограничения выделенной мощности

   Любая проводка проектируется и монтируется под определённые нагрузки. Они назначаются электро-снабжающей организацией. В современной квартире у владельца жилплощади работает большое количество электрических приборов. Они могут легко превысить тот лимит мощности, который для них выделен. Эксплуатировать домашнюю проводку таким образом опасно: она может перегреться и создать пожар.

   Чтобы его предотвратить требуется отключать мощные потребители при создании критических нагрузок. Учитывая то, что ТЭН бойлера включается периодически для подогрева воды, температура которой быстро не снижается, то его нагрев обычно и приостанавливают, обеспечивая работу других приборов, например, холодильника, стиральной или посудомоечной машины.

   С этой целью используют электронное устройство, обладающее функциями:

   В качестве такого прибора можно использовать заводской ограничитель мощности ОМ-110.

   Как подключить бойлер, схема подключения ограничителя мощности

   Он предотвратит частые отключения сети автоматическим выключателем от перегрузок, создаст нормальный режим потребления электроэнергии для всех подключенных электроприборов. Ограничитель мощности ОМ-110 предназначен для работы с нагрузками до:

Как установить накопительный водонагреватель своими руками

В отличие от проточного водонагревателя, в приборе накопительного типа нагрев осуществляется сразу значительного количества воды. По сути, накопительный нагреватель — обычная кастрюля.

Использование электрического нагрева для таких приборов оправдано даже больше, чем для проточных, поскольку нужную температуру воды обеспечить нагревом газа или иного сгораемого топлива, можно лишь используя сложную систему датчиков и сервоприводов.

При электрическом подогреве, нагревательный элемент (ТЭН) установлен внутри ёмкости, заполняемой водой. После включения, вода в ёмкости нагревается до нужной температуры, после чего нагрев отключается обычным температурным прерывателем, по тому же принципу, что и электрочайник. Ёмкость имеет хорошую теплоизоляцию, поэтому долгое время сохраняет тепло, и нагреватель включается не особо часто.

Чтобы знать, где установить накопительный водонагреватель, следует выбрать самую высокую из возможных точек его размещения с учётом обеспечения доступа со стороны выхода патрубков, необходимого для удобства технического обслуживания.

Несмотря на меньшую мощность, подключения электропитания нагревателя через вилку и розетку лучше избежать. По крайней мере, использовать мощные модели розеток, с обязательным проводом заземления.

Какова технология монтажа бойлера

Стандартной считается установка бойлера на несущие стены. Установка накопительного водонагревателя производится недалеко от выводного крана из-за понижения температуры воды

Высота расположения прибора связана с потребностями семьи: важно, чтобы любой член семьи свободно дотягивался до него для переключения температурных режимов

После приобретения проводится монтаж накопительного водонагревателя. Для него выбирается место, которые должны отвечать определенным требованиям:

1. Нужно проверить, соответствует ли электропроводка напряжению, необходимому для его нормально эксплуатации.
2. Начиная установку и подключение водонагревателя на стену, нужно уточнить вес прибора, выдержать бойлер сможет стена, которая тяжелее его в два раза.
3. Подключение бойлера к водопроводу производится в новые трубы, чтобы за врезкой оборудования не последовал их ремонт.
4. При установке бойлера в квартире место, куда его будут монтировать, не должно загромождаться.

Возможно вам будет интересно как сливать воду с бойлера.

Монтаж предохранительного клапана

Следует более детально остановиться на установке предохранительного клапана. Необходимость наличия такого устройства обусловлено нормами безопасности. При нагревании вода расширяется. В случае несрабатывания теплового реле может произойти чрезмерный нагрев жидкости в баке и её закипание. Это может привести к взрыву устройства.

Чтобы этого не случилось, устанавливается предохранительный клапан. Устроен он несложно. Внутри металлического корпуса находится пара перпендикулярно расположенных друг к другу цилиндров, один из которых по диаметру больше второго.

Во внутренней части большего по диаметру компонента располагается тарельчатый клапан и пружина, обеспечивающая его прижимание. Меньший по диаметру цилиндр имеет заглушку с наружной стороны. Внутри имеется тарельчатый клапан, имеющий противоположное направления для срабатывания. Пружина в нём более жёсткая.

Принцип действия клапана состоит в следующем:

1. Когда давление в бойлере меньше, чем в системе подачи, то большой цилиндр обеспечивает беспрепятственное поступление воды в нагреватель.
2. Клапан закроется, как только давление в котле превысит давление в системе.
3. Весь бойлер работает в определённом диапазоне давления. В случае аварийного превышения давления, малый клапан откроется. Большинство устройств отрегулировано на срабатывание при показателе в 8 бар.

При установке предохранительного клапана нужно разместить его максимально близко к нагревателю. Рекомендуется между клапаном и котлом поставить манометр для возможности контролировать давление в системе.

Следует соблюсти ряд условий:

• Диаметр входного канала подачи не должен превышать диаметра трубы с предохранительным клапаном.
• Отводной канал необходимо вывести в точку слива, которая будет снабжена воронкой и разрывом между ней и трубой от клапана.
• Отвод аварийной трубы должен обеспечить выход сливаемой жидкости за пределы зоны работы бойлера.
• После проведения монтажных работ требуется испытание срабатывания клапана при нужном давлении.
