Правильное подключение полотенцесушителя

Содержание статьи:

Конструктивные особенности
Правильное подключение полотенцесушителя
Недопустимые варианты
Материалы для подключения
Как может быть осуществлено подключение
Демонтаж
Технология подключения
Основные этапы
Виды полотенцесушителей для частного дома
Подготовка к установке
Разновидности полотенцесушилок
Основные моменты
Как устанавливается и подключается водяной полотенцесушитель
Процедура монтажа
Распространенные ошибки

Конструктивные особенности

Если же обратить внимание на новые строения, то здесь предусмотрен иной вариант монтажа полотенцесушителя, который сводится к подключению к стояку горячей воды при помощи отдельного отвода. Этот вариант дает возможность выполнить установку полотенцесушителя любых модификаций, начиная традиционным П-образным и заканчивая популярной «лесенкой»

И среди всех доступных сегодня вариантов именно последний и чаще всего можно встретить в квартирах наших сограждан. Интерес к нему обусловлен в первую очередь его удобством в использовании, а также высокой функциональностью. Чтобы выполнить подключение подобного сантехизделия, потребуются следующие элементы:

вентили, с помощью которых будет отключаться вода;
система циркуляции воды, представленная в виде подающего и обратного трубопроводов;
пробка-заглушка;
воздуховыпускной клапан;
кронштейн, при помощи которого выполняется монтаж сантехизделия на стене.

Правильное подключение полотенцесушителя

Ванная — помещение, где требуется повышенная температура. Во-первых, по ощущениях так комфортнее, во-вторых, теплый воздух быстрее унесет излишнюю влажность после принятия душа или ванны. Отопление в ванной делают нечасто — не принято. Более распространенный способ — установка полотенцесушителя, о чем и поговорим дальше. Чтобы все работало без проблем, требуется правильно выбрать схему подключения, да еще ее правильно реализовать. И во всем вам придется разбираться самостоятельно. Ведь даже если вы не будете делать все своими руками, следить за сантехниками придется. Только так можно быть уверенным в том, что вам оставят нормально работающую сушилку.

Чтобы все не только выглядело хорошо, но и работало без проблем, надо правильно проложить подводку

Недопустимые варианты

Способ подключения выбирается в зависимости от модели полотенцесушителя и расположения трубопровода в помещении. Установка прибора не должна существенно влиять на циркуляцию воды по трубам.

Недопустимо использование труб меньшего диаметра. Из-за этого в месте подключения увеличивается гидравлическое сопротивление. Сильное давление может стать причиной течи.

Типичные ошибки монтажа:

Использование отвода металлопластиковой трубы.
Смещение устройства вниз относительно нижнего отвода.
Подвод воды в виде п-образной петли вверху или внизу.
Устройство подводящего трубопровода с многочисленными коленами и изгибами.
Установка верхнего отвода ниже верхней точки.
Большой уклон труб. По правилам перепад не должен быть более 30 мм на 1 метр трубы.
Несовместимый диметр патрубков прибора и труб.
Маленькое сечение труб.

Материалы для подключения

приобрести все необходимые материалы

Качественную установку водяного полотенцесушителя можно провести лишь в том случае, если в вашем распоряжении будут следующие материалы:

полотенцесушитель;
кронштейны для крепежа его в стене;
полипропиленовые трубы;
аппарат для сварки пластиковых труб;
муфты, нож для нарезки труб на отрезки необходимой длины;
фитинги, два или три шаровых кранов.

Чтобы подключить полотенцесушитель к системе горячего водоснабжения, потребуются следующие инструменты:

разводной ключ;
болгарка часто используется при выполнении демонтажа старого полотенцесушителя;
сантехнический удлинитель. Не во всех случаях возникает необходимость в его использовании. Но когда планируется подключение полотенцесушителя к системе горячего водоснабжения, то рекомендуется иметь его под рукой;
Угольник, металлическая линейка и простой карандаш. Они используются для выполнения разметки на стене. Можно использовать уровень, который позволит проверить горизонтальность расположения оборудования;
фум лента, благодаря которой обеспечивается герметичность подключения сушилки к трубе горячего водоснабжения;
ударная дрель для выполнения монтажа крепления к поверхности стены.

Когда все материалы и инструменты подготовлены, можно переходить к подключению оборудования в системе ГВС.

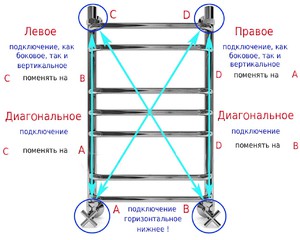

Как может быть осуществлено подключение

Подача теплоносителя при выборе бокового и диагонального подключения при незауженном и несмещенном байпасе осуществляется, как правило, к верхней части, а выпускается он – снизу. При подключении следует учитывать, что:

полотенцесушитель размещается между верхним и нижним отводами стояка;
обязательно наличие уклона в 3-4 мм на погонный метр;
чтобы обеспечить циркуляцию, трубы подбираются диаметром от 32 мм, у шаровых кранов – от ¾ дюйма. Устанавливать элементы с меньшим диаметром допускается в тех случаях, когда длина подводящих труб невелика, а высота подключаемого прибора достаточна для возникновения эффекта, называемого «гравитационным насосом». (Когда охладившаяся в полотенцесушителе вода, в силу большей плотности, устремляется вниз, возвращаясь в стояк, а освободившийся объем заполняется теплоносителем большей температуры, поступающим сверху из стояка);
полипропиленовые подводящие трубы стоит укрыть теплоизоляцией (если намечается установить их в стенах, то это считается обязательным). Проведение теплоизоляции способствует улучшению циркуляции теплоносителя.

Осуществление подключения данным образом рассматривается как универсальное, позволяющее достичь таких преимуществ:

работоспособность сохранится независимо от направления, в котором осуществляется подача в стояке;
скорость циркуляции теплоносителя в стояке не имеет значения;
при отключении горячего водоснабжения не придется стравливать воздух из полотенцесушителя;
прибор может быть установлен на достаточно большом расстоянии от стояка, достигающим четырех с половиной метров при условии использования полипропиленовых труб диаметром не менее 25 мм.

Часто полотенцесушитель располагается рядом со стояком ГВС, но при помощи труб можно установить его и на отдалении от основной трубы

При нижнем подключении достигаются такие преимущества:

оно работает в независимости от того, как направляется подача;
трубы могут размещаться скрытно, к примеру, под ванной, а штробление стен не понадобится.

Недостатки при выборе такого способа довольно существенны:

эффективность работы несколько ниже, чем при использовании бокового или диагонального подключения;
потребуется установка кранов Маевского, чтобы стравливать воздух.

Использование бокового и диагонального подключения при заужении или смещении байпаса принято считать самым правильным способом, гарантированно обеспечивающим работу полотенцесушителя. Подача должна идти только сверху, так как при слабой циркуляции и заужении байпаса эффективность работы прибора резко снизится.

Демонтаж

Довольны распространены ситуации, когда ещё до подключения нового полотенцесушителя приходится снимать старые изделия. Для подобных случаев получили распространение следующие схемы подключения полотенцесушителя старых модификаций:

для современных устройств;
для змеевиков старого образца.

Демонтаж современной конструкции

Если в ванной комнате имеется современная модель полотенцесушителя, установленная с соблюдением всех требований и имеющая разъемные соединения, то при выполнении работ по его демонтажу трудностей возникнуть не должно

Особое внимание здесь следует обратить на то, чтобы конструкция устанавливаемого сантехизделия совпадала со старой моделью, а размеры в центрах присоединительных патрубков были идентичны

Следует убедиться, что центр присоединительных патрубков находится у изделия в том же месте, что и у демонтируемого полотенцесушителя. После снятия старого изделия необходимо путем присоединения к ответным элементам разъемов выполнить монтаж нового, после чего приступают к подключению его к системе и закреплению на стене.

Демонтаж старого змеевика

Куда больше трудностей возникнет, если приходится иметь дело со старым советским змеевиком. При подобном варианте схема монтажа полотенцесушителя с боковым подключением требует его установки одновременно со стояком. Примечательно, что этот элемент может заменяться полностью либо частично. Причем замена лишь части старого трубопровода представляется не лучшим решением, поэтому правильнее всего установить новый стояк. Для реализации подобного замысла, придется получить согласие у соседей снизу и сверху, чтобы можно было подключить к ним новый стояк. Подобные ситуации встречаются довольно часто, так как владельцы осознают, какую большую угрозу представляют старые трубы в перекрытии.

Технология подключения

Схема подключения полотенцесушителя к ГВС (горячему водоснабжению) достаточно проста, так что справится с этой задачей можно без привлечения стороннего мастера. При монтаже змеевик встраивается в общую систему отопления или водоснабжения и становится необъемлемой ее частью, поэтому к его установке нужно подходить очень ответственно. Эта операция выполняется в следующем порядке:

В первую очередь следует перекрыть водоснабжение в квартире или отдельно внутри помещения, в котором выполняется монтаж сантехнического оборудования. Также можно открыть краны горячей и холодной воды, чтобы снизить давление в системе.
Сначала необходимо демонтировать старый полотенцесушитель, если он установлен. Сделать это часто довольно трудно, так как резьба со временем «прикипает» или намертво скрепляется слоями краски.
Затем на трубы, к которым будет подсоединятся змеевик, ставят краны соответствующего диаметра. Это необходимо, чтобы иметь возможность регулирования потока воды, а также для удобного и оперативно перекрытия труб при ремонте и аварии.
Далее с помощью фитингов подключается змеевик. Если модель имеет вертикальное подключение, то используются прямые фитинги, а если подключение горизонтальное – угловые.
После окончания работы можно возобновить подачу воды, а затем проверить работу змеевика.

Учтите, что если модель змеевика относится к водяному типу и работает от центрального отопления, то замену или ремонт полотенцесушителя рекомендуется выполнять в то время, когда отопительный вопрос заканчивается. Если работу выполнять приходится во время отопительного сезона, чтобы перекрыть свой стояк, необходимо обратиться в управляющую компанию.

Основные этапы

Если в качестве подключаемого сантехизделия выбрана модификация «лесенка» либо иная другая, то необходимо придерживаться следующей последовательности работ:

Демонтаж имеющегося полотенцесушителя;
Установка нового стояка;
Монтаж шаровых кранов и байпаса;
Соединение при помощи сварки трубопроводов;
Установка полотенцесушителя, включающая его подключение.

для современных устройств;
для змеевиков старого образца.

Демонтаж современной конструкции

Демонтаж старого змеевика

Виды полотенцесушителей для частного дома

Полотенцесушитель – многофункциональное оборудование для ванной комнаты. Прибор становится стильным предметом интерьера, добавляет комнате уюта, выполняет функцию обогревателя и сушилки для вещей.

В зависимости от конструкции прибора и типа прибора различаются способы его подключения. При неправильном монтаже рабочая поверхность будет неравномерно нагреваться либо прибор вообще не будет функционировать. Одной из наиболее распространенных ошибок подключения полотенцесушителя в частном доме является завоздушивание системы и появление протечек.

Разновидности приборов по типу нагрева:

электрический;
водяной;
комбинированный.

Электрические устройства популярны из-за простоты установки. Приборы монтируются рядом с розеткой. Подключаются без необходимости врезки в систему отопления или ГВС. При круглосуточной работе электрический полотенцесушитель потребляет большое количество электроэнергии, что приводит к существенным расходам на ее оплату. Установка электрической сушки актуальна, если в доме источником тепла является электричество – бойлер, электрокотел.

Комбинированная модель совмещает в себе преимущества водяного и электрического прибора. Устройство снабжено двумя рабочими поверхностями. Одна из труб нагревается при прохождении через нее рабочей жидкости, вторая – при разогреве электрического термоэлемента.

Какой полотенцесушитель хотите поставить?

Водяной
100%

Электрический
0%

Комбинированный
0%

Проголосовало: 3

Основные формы полотенцесушителей:

лесенка;
скоба (П-образный);
змеевик (М-образный);
U-образный.

Сложные конструкции состоят из различных фрагментов разной формы, соединенных между собой. Такой прибор называют дизайн-радиатором.

Различаются сушки для полотенец по диаметру трубопровода. Стандартный размер – 32 мм. Встречаются модели с наружным диаметром 26, 28 и 50 мм.

Для изготовления прибора используется латунь, медь, алюминий. Эти металлы красиво выглядят, но устанавливать в доме их рекомендуется, если в систему запускается предварительно очищенная вода. Наиболее практичный вариант – змеевик из нержавеющей стали. Металл устойчив к коррозии, способен выдержать воду плохого качества, легко поддается сварке и нарезке. Чтобы придать изделию эстетичный вид, поверхность из нержавеющей стали хромируется, что делает ее гладкой и блестящей.

Подготовка к установке

Когда проводится установка полотенцесушителя на старых трубах, может понадобиться демонтаж уже установленного устройства. Чтобы его произвести, необходимо перекрыть воду, а если внутри квартиры нет соответствующего крана, следует обратиться к сотрудникам коммунального предприятия, которое обслуживает дом.

Для демонтажа старого устройства необходимо открутить резьбовое соединение, а если оно прикипело, то провести обрезку, оставив отрезок трубы достаточный для новой резьбы, которая понадобиться при установке полотенцесушителя на старых трубах. После того, как старое крепление отсоединено, прибор для сушки полотенец можно снять с кронштейнов.

После демонтажа старого приспособления для сушки вещей стоит установить на трубах ввода и вывода запорную арматуру (кран), если ее нет. Это поможет при необходимости починить или заменить полотенцесушитель в будущем без перекрывания воды всему подъезду, и беготни сверху вниз, особенно, если требуется установка устройств на верхнем этаже.

Разновидности полотенцесушилок

По виду теплоносителя сушилки для полотенец классифицируются на:

Водяные. Эти устройства подключаются к стояку горячей воды или отопления. Металлическая труба служит одновременно стойкой для просушиваемых вещей и проводником горячей воды. Преимуществом водяных полотенцесушителей являются минимальные затраты на обогрев, а недостатком — высокий риск затопления при неправильном подсоединении.
Электрические. Они монтируются поблизости от розетки и подключаются к сети. Преимущество устройства заключается в том, что его можно включить в сеть без вмешательства в систему водоснабжения. Главным его недостатком является большое энергопотребление: удельная мощность электрического змеевика на 1 квадратный метр ванной составляет 150-160 Вт, что соответствует 0,6-1 кВт для среднего санузла.
Комбинированные. Они состоят из двух рабочих рамок. Одна из поверхностей нагревается при прохождении горячей воды, а вторая — при разогреве электрического теплоэлемента (ТЭН). Многие комбинированные приборы снабжены поворотной внутренней рамкой.

В зависимости от формы полотенцесушители делятся на следующие типы:

скоба (П-образный);
змеевик (М-образный);
«Лесенка»;
«Фокстрот» (скоба с внутренним змеевиком);
«Модерн» (лесенка со смещенными опорами и перемычками).

Размер и форма прибора подбираются в зависимости от дизайна помещения и объема нагреваемого воздуха. Нагреватели типа «Лесенка», «Фокстрот» и «Модерн» подойдут для просторного санузла, а скобы и змеевики — для ванной небольшой площади.

Сушилка для полотенец может быть изготовлена из латуни, меди, углеродистой или нержавеющей стали. Стальную поверхность защищают хромированием. Тип прибора подбирается в зависимости от дизайна ванной и материала, из которого выполнен стояк.

Основные моменты

Чтобы подключить любое оборудование в ванной комнате, необходимо обладать профессиональными навыками. Так как погрешности в замерах в несколько миллиметров способны привести к большим неприятностям и проблемам с эксплуатацией. Если возникла потребность в установке полотенцесушителя, то следует обратиться к опытному специалисту.

Важно учитывать особенности и тонкости проведения работ:

Проведение точных замеров.
Определение месторасположения конструкции.
Наличие муфт, фитингов, кронштейнов и остальных дополнительных деталей.
Выбор способа подключения.

Установка в ванной комнате полотенцесушителя относится к разряду непростых сантехнических работ. Поэтому если нет уверенности, не нужно искушать судьбу и пробовать выполнить установку самостоятельно. Последствия могут быть самыми различными: от банальных протечек трубопроводов, закрытых керамической плиткой, до порчи кафеля в процессе навешивания кронштейнов.

Перед началом работ важно определиться, под силу вам такая работа или нет. Даже если вы решите не выполнять ее самостоятельно, то хотя бы будете знать последовательность установки, что позволит вам контролировать качество монтажа нанятых специалистов

Привлечение профессионалов – это наиболее верное и взвешенное решение, таким образом, у вас получится не только сэкономить время и нервы, но и получить превосходный результат. Быстрая сушка белья станет приятной реальностью, полотенца будут свежими и сухими, а ванная комната – комфортной.

Как устанавливается и подключается водяной полотенцесушитель

Прежде, чем приступить к установке нового сантехнического прибора, понадобится разобрать старую конструкцию. Придется обратиться в обслуживающую организацию для отключения подачи горячей воды. Старая конструкция могла присоединяться к стояку:

резьбовым соединением (если оно в хорошем состоянии, то удастся просто раскрутить, если прикипело – воспользоваться болгаркой);
сварным соединением (понадобиться применить болгарку, оставляя достаточный остаток трубы для нарезки резьбы под фитинги).

Убрав разобранную старую конструкцию, приступают:

к созданию байпаса;
к установке шаровых кранов и подводов.

Затягивая гайки, не следует слишком усердствовать, чтобы не сорвать резьбуy

На этом подготовительные мероприятия можно считать законченными и приступать непосредственно к установке и подключению:

Подобрать отражатели в виде декоративных чашечек, закрывающих место соединения и фитинги, на резьбовой поверхности которых наклеить ФУМ-ленту (или использовать вместо нее паклю). Свернутая в направлении к сбегу резьбы ФУМ-лента при выполнении монтажа фитинга будет прижата к поверхности стены и выступит в роли своеобразного уплотнителя.
Надев на фитинг декоративный отражатель, с определенным усилием, но аккуратно, чтобы не сорвалась резьба, закрутить его, присоединяя к внутренней резьбе трубы, подсоединенной к отводам под устанавливаемый прибор.
Аналогичным образом подготовить и закрутить второй фитинг, который подсоединяется к отводу от стояка.
Подсоединив фитинги, провести внутри установку уплотнительных колец, резиновых или полиуретановых.
Проверить, как будет устанавливаться полотенцесушитель, приложив его у установленным фитингам и стене и слегка наживив. Проверив правильность расстояния между фитинга, отметить маркером или карандашом на поверхности стены точки под выполнение отверстий для держателей (кронштейнов).
При выполнении отверстий в керамической плитке, чтобы сверло дрели не соскользнуло, накернить нужную точку, используя саморез и молоток. Вместо накернения можно использовать другой способ – наклеить по месту будущего отверстия лейкопластырь (крест-накрест) или ленту бумажного скотча. Тогда на плитке точно не возникнет трещин и сколов.
Отверстие в керамической плитке проделать на малых оборотах дрели, желательно с использованием специального копьевидного сверла, предназначенного именно для проведения подобных операций, а достигнув бетона, перейти на большие обороты.
Ввести дюбели, чтобы края не выходили из отверстий (излишки срезать ножом), чтобы обеспечить плотное прилегание держателя (кронштейна).
Наживить полотенцесушитель на фитинги и зафиксировать, закручивая гайки вручную. Сантехническим ключом совершается не больше двух оборотов, тряпкой при этом предохраняется никелированная поверхность, чтобы не поцарапать.
Отодвинуть декоративные отражатели от стены, повернуть краны-задвижки, пустив воду в полотенцесушитель.
Убедившись в герметичности соединений, закрутить саморезы в подготовленные отверстия. Проверить прочность установленной конструкции.

Грамотно подключенный полотенцесушитель прослужит достаточно долго и не потребует ремонта или профилактики.

Процедура монтажа

После того как вы произвели замеры расстояния между точками врезки, определились с выбором и приобрели подходящее оборудование, самое время приступать к монтажу. Впрочем, если этот период выпал на зиму, то придется подождать. Ведь перед тем как подключить новое оборудование, необходимо отключать систему центрального отопления в доме.

Конечно, если вам повезло жить в частном секторе, где вы не зависите от соседей, то можно ненадолго произвести отключение, сделать все работы и включить его обратно. Но в случае с многоквартирным домом для опустошения отопительной системы необходимо вызывать специалистов, которые, конечно, не станут лишать всех жильцов обогрева ради вашего ремонта.

Но если на дворе лето, а отопление давно отключено, дерзайте. Привожу список действий, которые вам необходимо совершить.

Для установки вам понадобятся кое-какие фитинги, которые называются «американка». С их помощью производим соединение полотенцесушителя с одной частью системы отопления. при этом оборудование необходимо располагать параллельно последней. Вторую часть системы подсоединяем к патрубкам, которые отходят от отсекающих кранов. Для того чтобы впоследствии не допустить появления протечек, это место стыка необходимо герметизировать с помощью пакли и специальной пасты.
Затем к патрубкам подсоединяем обогреватель и наносим разметку на стену в тех местах, где должны будут располагаться крепежные элементы.
Временно убираем оборудование, сверлим в отмеченных местах отверстия с помощью перфоратора.
Вешаем полотенцесушитель на предназначенное для него место. В готовые отверстия загоняем пластиковые пробки, на них устанавливаем декоративные колпачки, все это фиксируем с помощью саморезов. При установке оборудования желательно воспользоваться помощью товарища. Чтобы качественно зафиксировать полотенцесушитель, необходимо применить довольно много усилий, поскольку приходится одновременно надевать оборудование на крепежные элементы и состыковывать все разъемы. Лишняя пара рук тут точно не помешает.
Затем закручиваем изделие на фитинг «американка», применяя при этом уплотнитель из резины.
В завершение затягиваем на полотенцесушителе шестригранный винт, тем самым окончательно прикрепляя изделие к стене.

Как и в случае с любым сантехническим оборудованием, в конце установки необходимо протестировать работоспособность системы. Поскольку отопление отключено, равномерность прогрева полотенцесушителя мы пока не сможем проверить, а вот осмотреть систему на наличие или отсутствие протечек вполне реально.

Чтобы провести проверку, сначала откройте нижний вентиль, подождите, когда трубы заполнятся водой, а затем открутите и верхний. Тщательно осмотрите все места стыков. Любое отклонение от сухости должно насторожить, даже небольшая капля. В этом случае необходимо будет переделать соединение более качественным образом.

Теперь вы знаете, друзья, можно ли подключить полотенцесушитель к системе отопления, и как это сделать. Помимо вопросов о процедуре монтажа, многие также интересуются тем, на какой стадии ремонта лучше производить установку или замену данного оборудования. В частности, вопросы касаются укладки плитки: как лучше, отделывать стену до или после монтажа полотенцесушителя?

Скажу так, тут палка о двух концах. Если полотенцесушитель уже установлен, то укладывать плитку на стену за ним — та еще задача. Приходится применять всю свою аккуратность и терпеливость, чтобы разместить отделочный материал ровно и красиво.

С другой стороны, если сначала отделать стену плиткой, то не меньшую аккуратность придется проявить при сверлении. Причем в данном случае ошибка чревата не только потерей качества, но и разрушением кафеля, который может запросто расколоться.

Впрочем, произвести процедуру сверления керамической плитки вполне реально. Просто делать это нужно несколько дольше, чем в обычной ситуации, и очень-очень внимательно. Вам будет нужно сначала слегка оцарапать кафель в местах разметки, удалив в этих точках глазурь, чтобы сверло не соскальзывало.

Затем необходимо взять очень тонкую насадку для дрели и просверлить плитку насквозь. Только потом в дело вступает перфоратор и сверло с диаметром, подходящим для последующей установки креплений в стену.

В общем, все реально, стоит только захотеть. Не сомневаюсь, что вы прекрасно справитесь с работой любого уровня сложности. Успехов вам на этом поприще!

Распространенные ошибки

Так как подключение полотенцесушителя не подразумевает особых трудностей, часто работу делают самостоятельно. Однако после монтажа все равно возникают проблемы. Возможные причины — ошибки при подсоединении.

Обратка (нижний подвод), установленная на уровне либо выше нижней точки сушки. Следствие — застой теплоносителя.
Монтаж сушителя выше подвода, в этом случае движение воды затрудняется.
Использование труб-подводов, имеющих изгибы. Результат — воздушная пробка, препятствующая свободной циркуляции теплоносителя.
Недопустимая схема, когда отводящая и подводящая трубы меняются местами.
Несовпадение диаметров стояка, подводки, змеевика.

Нередкая неприятность — наличие воздуха в системе. Чтобы избежать подобных эксцессов, для его стравливания устанавливают кран Маевского. Это приспособление позволит не знать подобных проблем на протяжении всего срока службы простой, но эффективной конструкции для сушки.

Подключение полотенцесушителя, а также выбор оптимальной схемы нельзя назвать очень сложными, миссия эта выполнима домашними мастерами

Важное условие — следование правилам. В этом случае шанс встретиться с ошибкой сводится к минимуму

Для лучшего понимания операции «Подключение полотенцесушителя» не помешает заранее увидеть и услышать, что думают и как делают ее другие мастера. Один из полезных роликов можно посмотреть здесь:
