Как подключить гидроаккумулятор к погружному насосу: схема и видеоинструкция

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включиться только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.

• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Строение и виды

Основные части, из которых состоит гидроаккумулятор:

• Металлический корпус с ножками;
• Мембрана или резиновое изделие, находящееся в корпусе бака;
• Ниппели для подачи воздуха.

Некоторые изделия дополнительно идут в комплекте с краном для спуска содержащегося в баке воздуха.

По своему расположению в пространстве насосы делятся на горизонтальные и вертикальные аппараты. Первые используются для наружных насосов. Вертикальные модели монтируются на системы с погружными насосами

Вертикальные гидробаки  имеют важное отличие. Если их объем превышает пятьдесят литров, то сверху устанавливается клапан для выпуска лишнего воздуха

Дело в том, что в процессе использования между мембраной и стенкой накапливается воздух, причем происходит это в верхней части. Именно этот нюанс обусловил выбор такого расположения клапана. В горизонтальной версии слив или кран монтируется за гидроаккумулятором.

Если объем емкости меньше 50 литров, то для того чтобы спустить из бака сжатый воздух наружу, достаточно просто содержащуюся там жидкость слить в подготовленную емкость.

По своему предназначению гидроаккумуляторы подразделяются:

• устанавливаются в системах с холодной водой;
• устанавливаются в системах с горячей водой;
• на них возложена функция расширительного бака отопительных систем.

Чтобы потребитель мог разделять их визуально, производители оборудования между собой условились окрашивать баки для систем отопления и водоснабжения в различные цвета. Был выбран красный цвет окраски для отопительных систем и синий – для систем водоснабжения.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккумулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм. Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое. Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

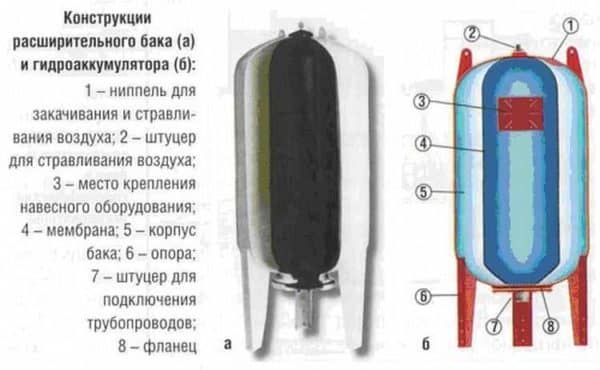

Конструкция гидроаккумулятора (изображение фланцев)

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен. Контролировать давление в гидробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр. Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

Подключить манометр к ниппелю

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм. Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

Vатм.=(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Подключение гидроаккумулятора к поверхностному насосу

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Подключение к поверхностному насосу

Перед тем, как приступить к подключению гидроаккумулятора к поверхностному насосу, необходимо определиться с требуемыми параметрами подачи воды в частности, решить, какое давление необходимо в системе. Считается, что водоснабжение с небольшим количеством точек потребления может работать при давлении 1,5 атм. В зависимости от наличия оборудования, требующего большого напора, это значение может увеличиваться до 6 атм., более высокое давление считается опасным для коммуникаций и соединительных элементов.

Считая выбранное давление номинальным, определяют, какое понижение целесообразно считать допустимым, то есть, при каком значении будет включаться насос. Критическое значение выставляют на реле управления, а со стороны ниппеля производят измерения давления воздуха в гидроаккумуляторе при отсутствии в нем воды. Полученное значение должно быть ниже минимально допустимого на 0,5-1,0 атм.

Схема подключения гидроаккумулятора к поверхностному насосу такая же как при подключении насосной станции, в комплектацию которой уже включен гидроаккумулятор

Если в этом направлении не требуется корректировка (например, подкачка насосом), собирается схема подключения гидроаккумулятора для систем водоснабжения
с использованием пятивходного коллектора. Первым устанавливается гидроаккумулятор, потом последовательно: напорная труба насоса, бытовой водопровод, реле давления, манометр.

Как настраивать и обслуживать гидроаккумулятор

Чтобы гидроаккумулятор работал нормально, он нуждается в правильной настройке. Оптимальной считается ситуация, когда давление в воздушной полости на 10% уступает нижнему порогу реле (порогу запуска насоса). Признаком того, что пороговая установка нуждается в корректировке, служит сокращение цикла заполнения гидробака водой.

Подкачку или стравливание воздуха осуществляют через соответствующий ниппель на корпусе гидропневмобака. Перед началом настройки из мембраны спускают воду и обесточивают насос. Процесс обезвоживания контролируют по манометру системы. Для подкачки воздуха внутрь пневматической полости используют компрессор со специальной насадкой либо автомобильный насос (ручной, электрический).

Обслуживание гидроаккумулятора включает в себя следующие периодические операции:

Проверку и восстановление нормативного давления (оно указано на баке). Согласно с рекомендациями производителей делать это нужно 2-3 раза в год. В противном случае, нагрузки на резиновую мембрану со стороны жидкости вырастут, и она выйдет из строя (порвется). Определение участков утечки воздуха. Для этого места соединений обмазывают мыльным раствором, пузыри которого указывают на места пропусков

Особое внимание уделяется ниппелю и фланцу. Ежемесячное тестирование нижнего и верхнего порога реле, корректируемые при необходимости. Визуальный осмотр корпуса на предмет механических повреждений и следов коррозии

Проверку целостности эластичной мембраны. При необходимости, ее заменяют

Визуальный осмотр корпуса на предмет механических повреждений и следов коррозии. Проверку целостности эластичной мембраны. При необходимости, ее заменяют.

Как выбрать модель гидроаккумулятора

При выборе модели накопителя необходимо обратить внимание на такие особенности конструкции и эксплуатационные характеристики устройства:

• Рабочий объем должен удовлетворять потребностям владельца и соответствовать производительности насоса станции.
• Мембран должна быть изготовлена из материала, соответствующего функциональной нагрузке. Например, для «питьевого» аккумулятора берется одна мембрана, а для «отопительного» — абсолютно другая.
• Схема монтажа аккумулятора на опорную плоскость должна быть приемлемой для его владельца. Напольный бак достаточно больших размеров просто нельзя разместить на кронштейне.

Основные правила при покупке накопителя:

• Минимальный объем его должен быть 25 литров. В противном случае, из-за частых включений и выключений, насос износится достаточно быстро.
• Оптимальным объемом гидроаккумулятора считается бак от 50 литров. Но он подойдет лишь для семьи из 3-4 человек. Холостяку или пенсионерам можно использовать накопители и меньшей емкости, цена его намного меньше.

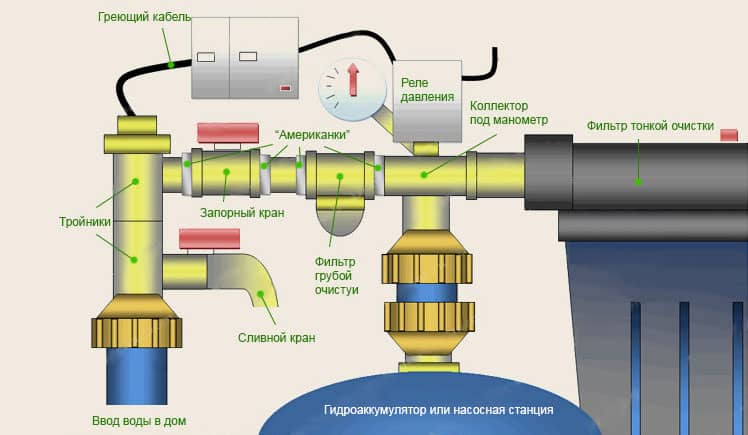

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Установка гидроаккумулятора для систем индивидуального водоснабжения своими руками производится вместе с автоматикой и переходниками, к которым относятся коммутирующий пятивходовой штуцер, манометр для настройки и контроля, коммутирующее гидравлическое реле. При использовании в водозаборе скважинного глубинного электронасоса обвязка для скважины включает в себя реле сухого хода и обратный клапан, если он отсутствует в насосном агрегате.

Если в водопроводной магистрали используется поверхностный центробежный электронасос, то практичнее и дешевле приобрести готовую смонтированную насосную станцию, чем проводить монтаж элементов системы самостоятельно.

Рис. 4 Бачок расширительный в станции

Автоматика для насоса с гидроаккумулятором и реле давления

Автоматические приборы для регулирования работы насосной станции позволяют минимизировать присутствие человека во время работы системы. В данном случае необходимо правильно настроить реле на подачу нужного давления в систему (эти операции мы рассматривали выше).

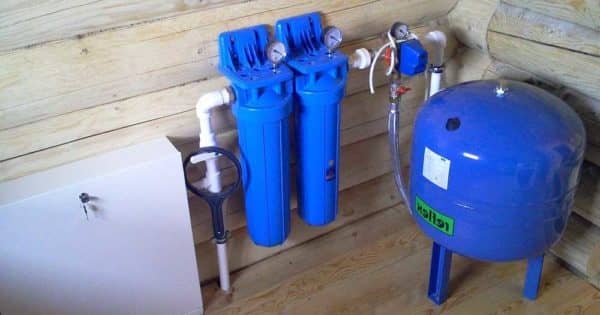

Гидроаккумулятор в системе водоснабжения

Как отмечают эксперты, основной причиной сокращения продолжительности жизни насоса считается так называемый сухой ход, когда устройство работает без воды. Такое явление может происходить при частых отключениях электроэнергии. Точками риска с возможным возникновением сухого хода принято считать:

• Неправильный подбор рабочих параметров насоса, который используется для откачки воды со скважины или колодца, а особенно при засушливом лете, когда падает уровень грунтовых вод;
• Выход воды из накопительной ёмкости. В данном случае необходимо срочно выключить насос.

Для защиты от возможности появления сухого хода используется автоматика:

• Поплавковый выключатель — это сравнительно недорогой прибор, который применяется для перекачки жидкости из колодцев или резервуаров. На практике используют два основных вида поплавков. Первый тип автоматики останавливает насос при полном заполнении ёмкости, когда вода доходит до уровня поплавка и размыкает контакты. Во втором случае кабель прибора подключают в разрыв электропроводки для запитывания насоса. Остановка насоса происходит при опускании уровня жидкости ниже критического уровня;
• Специальное реле давления выставляется на отключение насоса производителем. Размыкание контактов прибора происходит при понижении давления в системе до показателей в 0,4…0,6 бар. Запускается насос вручную после устранения причины сухого хода.

Какое давление должно быть в гидроаккумуляторе и как накачать

Как мы уже говорили, основным предназначением гидроаккумулятора считается уменьшение количества запусков насоса, что в конечном итоге приведёт к увеличению срока его службы, защиты системы от гидроударов. Чтоб установленное оборудование работало правильно нужно знать, какое давление должно быть в гидробаке.

Важно! Следует понимать, что гидроаккумулятор накачивают во время отсутствия воды в резервуаре. Подключение к насосу. Существует несколько формул для расчёта давления в расширительном баке

По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле

Существует несколько формул для расчёта давления в расширительном баке. По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле.

Обычно производители поставляют оборудование с накаченным расширительным баком. Давление в ёмкости должно находиться в пределах 1,5 бара, но иногда оно падает. Перед первым запуском насосной станции нужно проверить давление воздуха специальным манометром, при необходимости подсоединить автомобильный насос к ниппелю и подкачать. Также можно добавлять давление, при помощи ручного насоса, периодически проверяя его параметры манометром.

Необходимо проводить периодический осмотр установленного оборудования для подачи воды. Дело в том, что в воде всегда имеется определённый запас сжатого воздуха, присутствие которого уменьшает полезный объём мембраны. В баках с объёмом от 100 литров для стравливания лишнего воздуха присутствуют специальные клапана, в меньших по объёму резервуарах такие приспособления не предусматриваются.

Для отвода лишнего воздуха из груши проводят следующие действия. Отключаем насос и сливаем всю жидкость из расширительного бачка методом включения одного из кранов. Подобную работу проводим несколько раз подряд, что будет способствовать отводу лишнего воздуха из водопроводной системы.

Выбираем гидроаккумулятор

Гидроаккумулятор – это металлический сосуд, в одной части которого находится вода, в другой — сжатый воздух, что позволяет накапливать гидравлическую энергию и отдавать её в систему в нужный момент.

Другими словами, это прибор который создает давление в гидросистеме и позволяет воде вытекать под напором, когда вы открываете кран.

Гидроаккумуляторы бывают двух типов – мембранные и балонные.

Балонный гидроаккумулятор – это металлический бак, внутри которого расположен каучуковый балон, а расстояние между стенками металлического бака и каучукового баллона заполнено сжатым воздухом. Именно в каучуковый баллон и набирается вода. При заполнении водой каучуковый баллон расширяется, воздух с внешней его стороны сжимается и давление на его стенки возрастает. Когда давление в гидросистеме падает или когда вы открываете кран, сжатый воздух начинает оказывать давление на каучуковый баллон с водой в баке и выталкивает воду в гидросистему. Когда давление падает до определенного уровня автоматика включает насос и закачивает воду в каучуковый баллон гидроаккумулятора.

Мембранный гидроаккумулятор отличается от баллонного тем, что пространство металлического бака, разделено на 2 части резиновой эластичной мемраной. При этом в одну часть бака закачивается вода, в другой находится сжатый воздух. По принципу действия мембранный гидроаккумулятор ничем не отличается от баллонного – сжатый воздух при понижении давления выталкивает воду в гидросистему.

Мембрана или баллон. Какой тип выбрать?

Приниципиальное отличие этих двух видов гидроаккумуляторов состоит в том, что в баллоном типе вода соприкасается только с каучуковым баллоном, а в мембранном типе с внутренней стороной металлического бака – это создает угрозу коррозии. Кроме того, баллонные гидроаккумуляторы дольше служат и они просты в обслуживании. Кажется, выбор очевиден.

Горизонтальный или вертикальный гидроаккумулятор? Какой выбрать?

Разница в горизонтальном и вертикальном расположении гидроаккумулятора в технических аспектах не существует. Поэтому, при покупке руководствуйтесь размерами помещения, где Вы будете его устанавливать, т.е. покупайте тот тип который удобнее впишется в Ваш интерьер.

Какой объем гидроаккумулятора более предпочтителен?

Самый распространенный объем гидроаккумулятора 50 литров. Его хватит для семьи в 3-7 человек. Производительность насоса при этом не должна превышать 3,5 м3/час.

Для количества членов семьи более 7 человек, лучше выбрать гидроаккумулятор объемом 100 литров, при производительности насоса до 5 м3/час. Если Вы живете в одиночестве или вдвоем, то Вам будет достаточно купить гидроаккумулятор объемом 20-24 литра. Производительность насоса при этом составит до 2 м3/час.

Гидроакуумуляторы применяют в скважинах на воду для поддержания постоянного напора и для погашения скачков давления в гидросистеме (предотвращения гидроударов). Самая качаственная марка гидроаккумуляторов — Reflex.

«Выбираем гидроаккумулятор», БК «ПОИСК». рассказать друзьям: Май 20th, 2017

Схема подключения гидроаккумулятора к погружному насосу

В том случае, если напорная характеристика погружного насоса позволяет поддерживать приемлемое давление на водоразборных точках в сочетании с достаточной производительностью, ГА подключается по обычной схеме с использованием пятивыводного или трехвыводного штуцера.

Однако, скважины бывают очень глубокими, при этом их размеры зачастую не позволяют установить насос достаточной мощности (например, 3-дюймовые скважины).

Подключение гидроаккумулятора своими руками

В таких случаях применяют следующую схему:

1. В скважину устанавливают погружной агрегат, мощности которого хватает только на подъем воды на поверхность.
2. Рядом со скважиной на поверхности или в грунте устанавливают ГА в виде простой емкости, оборудованной датчиками уровня. Эти датчики управляют работой погружного насоса.
3. Возле накопительной емкости устанавливается насос самовсасывающего типа (если она закопана в грунт) или нормального всасывания (если ГА установлен на поверхности), который подает воду уже непосредственно в домашний водопровод. При этом в доме устанавливается мембранный или баллонный ГА, а управление насосом осуществляется посредством реле давления.

Объем ГА, установленного сразу после погружного насоса, не следует делать слишком большим, иначе вода в нем будет застаиваться.

Функции, назначение, виды

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
• Создать небольшой запас воды на случай отсутствия электроэнергии.

Установка гидроаккумулятора в приямке

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

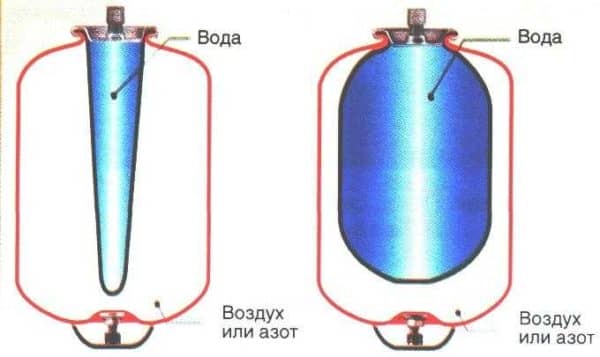

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Назначение автоматики

Использование элементов автоматики, устанавливаемых в цепях питания оборудования, позволит вам подключить погружной насос таким образом, что работа системы будет осуществляться в автоматическом режиме.

Реле давления на воду

Основой такой схемы является контактор с нормально разомкнутой контактной группой, ко входу которого подводятся питающие проводники (фаза, ноль и заземление). Ну а к выходу контактора подключается сам насос, получающий через него питание от электросети.

Использование подобной схемы подключения насоса предполагает наличие специального гидроаккумулятора, имеющего в своём составе обратный клапан. Именно в этом агрегате и устанавливается датчик реле давления, управляющий работой контакторной группы, обеспечивающей подачу и снятие напряжения с насоса.

Функционирование всей системы в автоматическом режиме осуществляется следующим образом.

1. При падении давления в системе до минимального уровня датчик реле выдаёт сигнал на включение; при этом контакты рабочей группы замыкают цепь электропитания насоса.
2. По мере поступления воды в систему, давление в гидроаккумуляторе постепенно возрастает.
3. При достижении давлением своего верхнего порога (предельного значения) по сигналу от датчика давления контактор срабатывает на отключение. Его контакты размыкаются, и оборудование автоматически отключается от электросети.

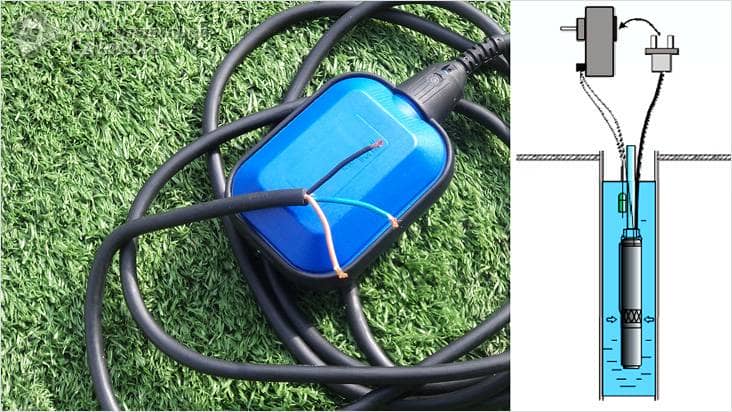

Датчик уровня жидкости

Для систем бытового водоснабжения, рассчитанных на значительные объёмы жидкости, больше подходит электрическая схема на поплавковых датчиках, обеспечивающая автоматический контроль уровня жидкости в сборной ёмкости (гидроаккумуляторе). Принципиальная схема подключения самого насосного оборудования в этом случае не отличается существенно от предыдущей, за исключением того, что вместо реле давления в ней устанавливается датчик уровня жидкости.

Стоит отметить, что для подключения электропитания к насосу погружного (скважинного) типа вам потребуются кабели особой марки. Лучше всего подходят для этих целей водостойкие провода под обозначением ВПП или КВВ. Неплохие характеристики по водостойкости имеет также импортный кабель марки AQUA RN8.

Виды гидроаккумуляторов и их устройство

В общем виде все гидроаккумуляторы стоят из следующих основных частей:

• корпус с ножками,
• мембрана (в некоторых моделях заменяется резиновой грушей, расположенной в корпусе по принципу «сосуд в сосуде»),
• ниппеля для закачки воздуха, обычно снабженного защитной крышкой.

Некоторые изделия имеют отличительные конструктивные особенности:

• горизонтальные модели дополняются краном или вентилем для стравливания воздуха,
• оборудование для питьевой воды снабжается «грушами» из специальных сортов каучука, химически нейтральных и не дающих жидкости посторонних запахов или привкусов,
• гидроаккумуляторы для систем отопления представляют собой расширительные баки.

По типу расположения различают два типа моделей:

• Горизонтальные изделия чаще используются для наружных насосов. Перекачивающие агрегаты в таких случаях устанавливаются на гидроаккумуляторы.
• Вертикальными моделями чаще оснащаются системы водоснабжения с погружными насосами.

Выбор конфигурации и установка гидроаккумулятора для систем водоснабжения в то же время может осуществляться из соображений наличия свободного пространства для монтажа той или иной модели.

По назначению различают следующие типы гидроаккумуляторов:

• для холодного водоснабжения (наиболее популярный вариант, использующийся не только в домах с постоянным проживанием, но и на дачах),
• для горячего водоснабжения, изготавливаемые из материалов, способных выдерживать высокие температуры и устанавливающиеся при монтаже полноценной системы, включающей холодное и горячее водоснабжение
• расширительные баки для отопительных систем.

Отопительные гидроаккумуляторы окрашиваются в красный цвет, а оборудование для систем водоснабжения (ХВС и ГВС) – в синий.

Различные виды гидроаккумуляторов для водоснабжения и отопления
