Простая и подробная инструкция по подключению душевой кабины

Какими бывают душевые кабины

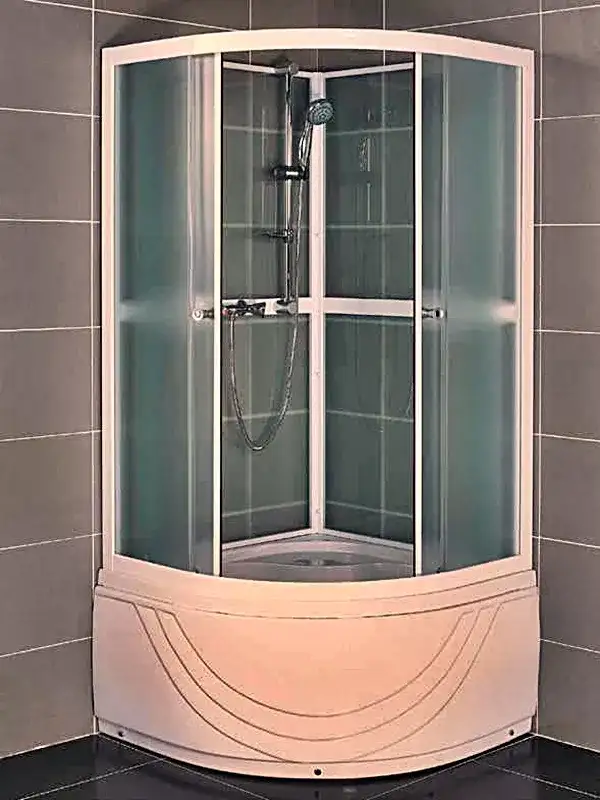

Модель с высоким поддоном

Ещё раз хочу напомнить, чтобы вы не путали душевую кабину с душевым боксом, который может функционировать прямо в центре комнаты – главное подвести воду и канализацию. Кабина же зависима от стены, так как у неё только спереди есть подвижные двери и неподвижные шторки, располагающиеся на профильных креплениях, а две задних стенки стационарные и представляют собой кафель на стене ванной комнаты. Ниже вы можете посмотреть видео ролик, где показаны и боксы, и кабины (отличия указаны в тексте).

https://

Видео: Душевые кабины и боксы

Начнём снизу – есть модели с высоким и с низким поддоном. Первый вариант представляет собой мини ванную, которую производитель обычно снабжает донным клапаном. Это очень удобно для семей, где есть маленькие дети – ребёнок будет плескаться и брызгаться, а мама в это время сможет наблюдать за ним через прозрачную дверь. Здесь двойная выгода – и ребёнок получит удовольствие, и пол останется сухим.

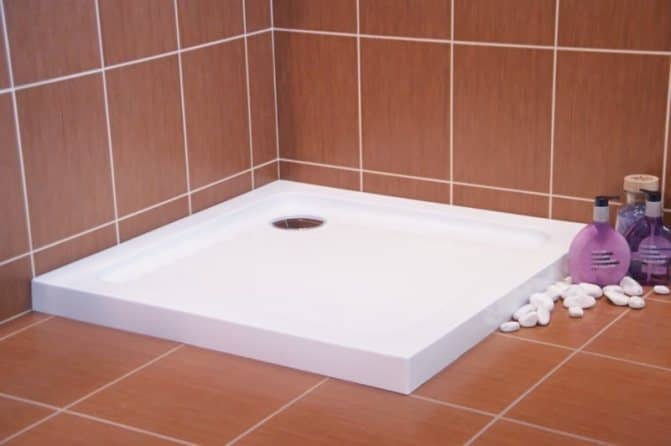

Квадратный поддон

Поддоны различаются по форме и могут быть прямоугольными и квадратными, а также треугольными. Последний вариант сугубо угловой и пользуется наибольшим спросом, к тому же треугольник может быть как равнобедренным (80×80 см, 100×100 см), так и разносторонним (80×100 см, 90×120 см), при этом размеры могут быть разными. Также поддоны отличаются по материалу, из которого они выполнены: это акрил (самый популярный), сталь, чугун, литой мрамор и искусственный камень (последние два относятся к композитам).

Примечание. В душевой кабине можно также подключить настенный гидромассажёр, но не более того. Если вы услышите, что в комплекте также есть ароматизаторы, турецкая баня и тому подобное, то это уже относится к гидробоксу.

С матовыми стёклами

В настоящее время это, конечно, редкость, но при желании матовые стёкла можно всё-таки найти. Их преимущество в том, что это семейный, а не эротический вариант. То есть, дети свободно могут зайти в ванную, когда там моются родители и это не создаст никаких неудобств. Также молодые могут жить с пожилыми родителями и тогда прозрачные дверки тоже ни к чему.

Преимущества и недостатки душевых кабин

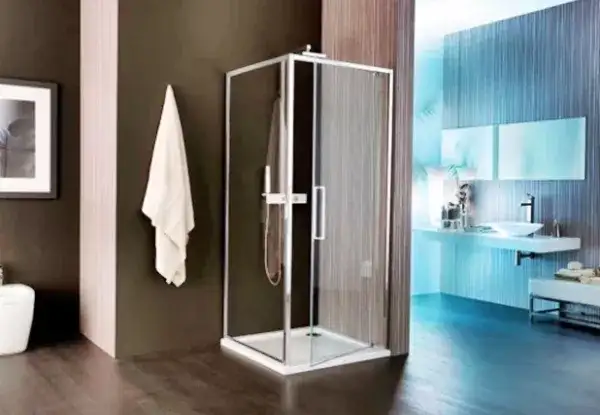

Четырёхугольная модель с низким поддоном

Такие сантехнические узлы очень удобны в эксплуатации и занимают немного места, но они, увы, несовершенны. Впрочем, вы можете сравнить позитивные и негативные качества, чтобы принять собственное решение.

Что в арсенале позитива

Из бесспорных позитивных сторон такого устройства можно выделить следующие качества:

• эргономичность – большинство моделей занимает меньше квадратного метра полезной площади. Благодаря этому, такие узлы можно монтировать даже в очень маленьких ванных комнатах;
• экономия – затраты воды при мытье под душем в 3-5 раз меньше, чем при аналогичной процедуре в ванной;
• гигиена – проточная вода смывает грязь и пыль лучше, чем стоящая на одном месте;
• функциональность – можно установить панель с гидромассажем;
• размещение – небольшая площадь устройства позволяет поместить его в любом углу, если есть возможность подключения к канализации;
• доступность – на поддон всегда можно поставить пластиковый табурет, а на стену прикрепить поручень, что очень удобно для инвалидов;
• безопасность – акриловые поддоны не скользкие, а в более современных моделях поддоны производятся с эффектом антискольжения:
• стоимость – душевая кабина обходится дешевле, нежели ванна.

Что в арсенале негатива

Как было замечено выше, нет ничего совершенного, поэтому следует обратить внимание и на минусы:

• хрупкость – стекло для сантехузлов, как правило, делают из материала с повышенной механической прочностью (калёное), но, тем не менее, стекло остаётся стеклом;
• пространство – иногда (особенно для высоких людей) могут возникнуть проблемы из-за нехватки площади, особенно в маленьких душевых кабинах, например, 80×80 см;
• отдых – любителям понежиться в горячей воде не удастся полежать, как в ванной, так как такие санузлы предназначены исключительно для помывки.

Подготовительные работы, необходимые инструменты и материалы

После выбора местоположения душевой кабины и, при необходимости, проведения подготовки стен и пола, можно приступать к основным работам. Чаще всего инструкция по монтажу своими руками идет в комплекте с душем, поэтому в первую очередь ее необходимо полностью изучить.

Перед подключением душевой кабины к водопроводу и канализации следует самостоятельно осмотреть сборку модели, подготовить комнату, заземлить элементы, сделанные из металла, которые будут подключены к электропитанию, и приготовить необходимые строительные инструменты. К ним относится:

• разводной ключ;
• строительный уровень;
• плоскогубцы;
• отвертка шлицевого и крестового вида.

Затем следует убедиться в наличии в комплекте всех необходимых деталей. В некоторых случаях может возникнуть потребность в приобретении доп. инструментов:

• герметик-средство;
• компрессионные фитинги;
• уплотнительный материал, например, фум-лента;
• 2 гибких водопроводных шланга;
• шланги для подключения сантехники;
• сифон и тройники;
• адаптер соединения.

Рекомендуется проверить, как осуществляется поставка воды. Затем желательно произвести установку специальных водных фильтров, которые позволят увеличить срок эксплуатации сантехники. После этого можно приступать к первому этапу монтажных работ – подключению душевого поддона к канализации своими руками.

Этапы сборки

Душевой уголок доставляется из торговой точки в разобранном и упакованном состоянии. Множество пакетов с деталями поначалу вводит в смятение своим разнообразием.

Все составляющие рассортированы, сгруппированы и разложены в упаковках так, чтобы подсказать, как правильно собрать душевую кабину, чтобы последовательно выполнить все шаги по сборке комплекта.

Некоторые модели боксов разработаны таким образом, чтобы обеспечить возможность самостоятельно собрать изнутри. Это удобно в случае, когда установка душевого уголка происходит в стесненных условиях малометражного помещения.

Установка уголка предусматривает соблюдение определенной последовательности. Сборка душевой кабины своими руками выполняется в одиночку в течение нескольких часов. Это предоставляет пользователю некоторые преимущества в случае необходимости проведения мелкого ремонта.

Хозяин современного девайса, самостоятельно выполнивший монтаж, не растеряется перед вопросом: как разобрать душевую кабину. Он в любой момент может частично разобрать, провести мелкую починку, и снова собрать конструкцию, не прибегая к платным услугам по ремонту кабин.

Извлечение и сортировка составляющих душевой

Кабина доставляются к месту назначения в нескольких свертках. Раздельно упакованы:

1.  Задние стенки;
2. Стекла, двери и вертикальные профили;
3. Центральная панель;
4. Поддон, крыша, горизонтальные профили и комплектующие.

Маркировка на коробках позволяет, не заглядывая внутрь, определить, какие комплектующие в них находятся.

Сборка душевой кабины своими руками начинается с поочередного вскрытия упаковок с нужными деталями. Изготовители рекомендуют после покупки бокса распаковать его и проверить комплектацию.

Подготовка поддона

В комплект уголка с высоким поддоном входят несущие конструкции, экран, и фурнитура для крепления. В некоторых моделях он продается уже закрепленным на опорный каркас. В таком случае достаточно смонтировать сифон и регулируемые пятки.

Во избежание повреждения поверхностного слоя защитную пленку следует удалять не ранее окончания всех работ, связанных с монтажом душевой. Установка бокса с низким поддоном выполняется на подмостки.

Далее монтируют слив. В сифон помещают в прижимные гайки и соединяют с поддоном. Проверяют наличие зазора между сифоном и полом, необходимого для обслуживания кабины. Слив подключают к системе канализации.

Сборка каркаса

На поддоне размещают горизонтальные рейки. Смещают их к заднему борту и закрепляют саморезами. На них монтируют вертикальные уголки и верхние рейки.

Крепят направляющие открывания дверей. Образовавшаяся конструкция составляет каркас, на который выполняется установка задних и центральной панелей. Соблюдая определенный порядок, кабину вполне можно собрать самому.

Если монтаж каркаса выполняется в 4 руки, предпочтительно порядок сборки можно изменить. Ознакомившись с инструкций, где подробно рассказано, как собрать душевую кабину, монтируют пространственную конструкцию из уголка и профилей, затем скрепляют с поддоном.

Монтаж центральной панели и задних стенок

Центральная панель требует наибольшего внимания. Перед ее установкой монтируют все навешиваемые детали. На ней закрепляют смеситель, шланговые подводки, панели управления. В собранном виде панель помещают в каркас, предварительно соединенный с поддоном, и привинчивают саморезами.

На задних стенках монтируют полочки. Посредством специальных скоб крепят задние панели. В зависимости от конструкции, для это используют силиконовый герметик или, находящиеся в комплекте, специальные профилированные прокладки.

Подготовка купола

Прикрепляют к куполу тропический душ, подсветку. Динамик с декоративными накладками и вентилятор. Купол устанавливают на кабину и скрепляют его с задними стенками.

Согласно обозначениям подключают подсветку, динамик, вентилятор и блок питания. Концы проводов снабжены замковыми соединителями, исключающими ошибки в монтаже.

Завершение сборки

Перед навешиванием дверей их следует подготовить. На полотна крепят ролики по два сверху и снизу. Для их монтажа на дверцах существуют соответствующие отверстия.

К направляющим дверей крепят ограничители хода. Дверь заносят внутрь кабины, верхние ролики заводят в верхний профиль. Нижние ролики помещают в направляющую рейку, закрепляют с помощью подпружиненного фиксатора.

Торцевые части дверей обеспечены магнитными лентами с брызгозащитными молдингами. Навешиванием дверей заканчивается сборка душевой кабины. Прежде чем начать ею пользоваться следует убедиться в правильности сборки и надежности всех подсоединений.

Пошаговая инструкция по подключению душевой кабинки своими руками

Перед началом подключения необходимо ознакомиться с инструкцией или руководством, прилагаемым к приобретенному товару. Последовательность действий включает устройство и фиксацию поддона с подключением к канализации, затем присоединение к водопроводу. В последнюю очередь осуществляется подключение к электросети.

Монтаж поддона или подиума

Для обеспечения необходимого уклона канализации наиболее распространенным вариантом является подиум, на который устанавливается поддон. При установке открытой кабины подиум может выполнять одновременно функцию организации слива воды в канализацию вместо поддона. В этом случае поверхность подиума должна быть полностью герметичной и иметь небольшой уклон в сторону сливного отверстия.

При определении габаритов подиума руководствуются следующими правилами:

• минимальная высота подиума принимается из расчета уклона канализации не менее 3° или не менее 3 см на каждый 1 м канализации до стояка с учетом размеров сифона;
• учитывается высота укладки плитки, равная 25 мм;
• при высоте подиума от пола более 10 см для удобства и безопасности устраивается дополнительная ступенька;
• максимальная высота подиума должна обеспечивать расстояние не менее 20 см от верхней части душевой кабины до потолка;
• внутри подиума предусматривается канал для прокладки сливной трубы;
• в плане размеры подиума не должны быть меньше аналогичных размеров кабинки.

Бетонная смесь готовится в следующих пропорциях: 1 часть цемента, 3 части мелкого щебня, 3 части песка. Вода добавляется до достижения густой консистенции. Раствор достигает прочности не менее, чем через 2 недели с момента заливки. Перед облицовкой подиума плиткой в предусмотренных каналах прокладывается канализация с требуемым уклоном. В случаях, когда подиум выполняет функцию поддона — устраивается сифон и проверяется герметичность канализации.

Подсоединение поддона к канализации

Сливная труба принимается диаметром от 4 см. При выборе меньшего сечения могут образовываться засоры. Широкий диаметр слива требует большого пространства под поддоном.

Общие сведения

Некоторые модели в комплекте имеют радиоприемники, парогенераторы, приборы для ароматерапии.

Боковые стены, с которыми взаимодействует кабинка, укладывают плиткой либо камнем на натуральной, либо искусственной основе. Данные модели не имеют крыши, лейку с краном прикрепляют к боковой стене помещения. Вода уходит прямо в отверстие в полу, при желании сооружают поддон своими руками.

Модель считаются самыми дешевыми по сравнению с другими типами сантехники, они не требуют подключения к электропитанию.

1.кабинки выполнены в форме дуги или прямоугольника, которые устанавливают в углу комнаты либо в специальную нишу.

2.недорогой вариант сантехники. Кабинки стоят в пределах от 6 тысяч до 15 тысяч рублей.

3.имеют простую схему подключения, все монтажные работы можно выполнить самостоятельно.

4.кабинки придают помещению шум, влажность, потому что в устройстве не предусмотрена крыша.

5.кабинки не имеют современных функций, к примеру, парогенератора либо озонирования.

6.облицовка комнаты должна быть выполнена очень качественно, так как металлопрофиль с помощью саморезов прикрепляют к стенкам.

Закрытый тип кабинки. Данный тип выглядит, как самостоятельная конструкция, имеющая потолок со стенками и поддоном. Кабинки не нарушают облицовку стен помещения, их ставят в любых комнатах, где есть подвод к водопроводу и канализации.

Материалы, из которых выполнены детали устройства, такие же, что и у открытых моделей.

Металлопрофильный каркас, собранный руками, имеет стенки с трех сторон. Его устанавливают на поддон, закрывают крышкой, которая оснащена системой вентиляции и подсветкой.

1.цена варьируется от 15 тысяч до 30 тысяч рублей, зависит от количества дополнительных функций.

2. не влияют на микроклимат помещения, где устанавливаются, потому что имеют изолированную конструкцию. Могут монтироваться в удобном месте и помещении, в которых проведена специальная подводка, и оснащенных водоотведением.

3.снижают уровень производимого шума, поэтому их широко применяют в самых различных помещениях.

1.гидромассажем, который бывает горизонтальным, проводится в ванне, либо вертикальным, позволяющий контролировать силу и угол подачи воды. Его форсунки находятся с боков каркаса.

2.турецкой баней. Бокс оснащен парогенератором, который создает эффект бани. Пар распределяется в кабинке равномерно при помощи вентилятора.

3. тропическим душем. Лейка имеет своеобразную насадку, через которую подаются тоненькие струйки воды, очень похожие на тропический дождь.

4.каскадным душем. На человека выливается много воды с большим напором.

5.аромотерапией. Функция идет в паре к парообразованию. Пар проходит сквозь резервуар, наполненный вкусной жидкостью, тем самым придает в комнате приятный запах.

6.хоромотерапией. В основе лежат свойства УФ – лучей, также световые возможности, которые совмещают с подачей воды. Функция благотворно влияет на человеческое здоровье, укрепляется нервная система.

7.озонотерапией. На кожные покровы человека воздействует активный кислород.

8.голосовым управлением. Контроль, регулировка функций и напор воды ведется с помощью голоса человека.

9.телефонией. Современные устройства в своей конструкции имеют встроенное радио, пульт для дистанционного управления, возможность осуществлять разговоры по телефону в громком режиме.

ЧИТАТЬ ДАЛЕЕ: Улей своими руками — несколько моделей с чертежами и инструкциями

10.специальной атрибутикой внутри кабинки. Боксы оборудованы зеркалами, полочками, сиденьем, различными дозаторами для средств гигиены.

Комбинированный тип кабинки. Душевая сантехника вместо обычного поддона имеет основание в форме джакузи. Комбинированные Комбинированная кабина представляет собой бокс, в котором вместо основания установлен глубокий поддон в форме джакузи. Специальный глубокий поддон выглядит, как ванна, к которой прикрепляется каркас из металла, имеющий двери и стенки. Бывают открытыми и закрытыми.

Как подключить душевую кабинку к канализации

Подключение к канализации своими руками производится в момент установки поддона душевой кабинки, так как необходимо подобрать подходящие по диаметру трубы и правильно их подсоединить, чтобы исключить течи.

Обычно в комплекте поставки идет сифон, позволяющий выполнить подсоединение к канализационной трубе без дополнительных проблем. В противном случае придется подбирать подходящую конструкцию и размеры сифона самостоятельно.

Затем нужно поставить поддон на предполагаемое место установки и измерить высоту от нижней точки трубы до пола, которая будет доступна для установки сифона и коммуникаций для отвода воды в канализацию.

Большинство производителей душевых кабинок оставляют достаточно места для монтажа сифона, но в некоторых дешевых моделях места может оказаться впритык и обеспечить простой отвод воды самотеком не получится.

Именно поэтому, чтобы выполнить монтаж своими руками, не рекомендуется заранее приобретать какие-либо сантехнические устройства и материалы.

Существуют следующие типы сифонов:

1. Бутылочный. Представляет собой цилиндрическую емкость с отводом воды в торцевой части чуть ниже уровня входного патрубка.

В нижней части цилиндра имеется съемная крышка, позволяющая удалять накопленные твердые частицы. Среди преимуществ следует выделить легкость монтажа и обслуживания, а также хорошая защита от засорения труб.

Однако конструкция достаточно габаритная и ее не всегда удастся установить под поддон кабинки.

Кроме того, необходимо обеспечить беспрепятственный доступ к сифону, что не всегда предусмотрено конструкцией поддона.

1. Коленный. Представляет собой гофрированную трубу, изогнутую в форме буквы U или S.

Обладает простейшей конструкцией и легко устанавливается даже в условиях минимального количества места.

Но по мере засорения скорость отвода, в отличие от предыдущего типа сифона, будет ухудшаться, что может привести к некоторому дискомфорту при эксплуатации.

Гофрированные стенки будут способствовать накоплению волос и жиров на стенках, поэтому потребуется дополнительная прочистка химическим или механическим способом.

1. Сливной трап. Конструкция, представляющая собой кубический или другой формы объем для сливной воды, который монтируется на уровне полов или в специальный технический проем.

Обладает повышенной компактностью и простотой исполнения. В нем отсутствует дополнительная защита от переливов и поэтому высота составляет до 80 мм.

Монтаж производится на плоские поддоны. Позволит установить душевую кабинку даже при наличии минимума пространства в ванной и под поддоном.

Конструкция сифона должна быть с минимальным количеством стыков и соединений. Это связано с тем, что со временем уплотнители изнашиваются и в них могут возникать течи.

При выборе сифона следует учесть, что до точки слива нужно обеспечить уклон трубы 30 мм на один погонный метр для труб диаметром до 100 мм.

Поэтому, чтобы сократить расходы на подключение к канализации, потребуется организовать самотечную систему за счет уменьшения расстояния до точки подсоединения к основной трубе.

В противном случае, понадобится установка откачного насоса для организации принудительной откачки воды.

Подключение душевой кабины к канализации выполняется в такой последовательности:

1. До момента установки поддона переворачиваем его дном вверх.
2. На сливное отверстие прикручиваем сифон с гибким шлангом.
3. Проводим монтаж поддона на его место, по уровню выставляем положение, фиксируем к полу.
4. Высоту сифона выбираем такой, чтобы нижняя его часть находилась ниже входа в канализационную трубу на 50-70 мм. Чем больше высота, тем выше скорость слива.
5. Сливной шланг соединяем с тройником или канализационной трубой. При этом соединение тщательно герметизируем специальным составом или силиконовым уплотнителем.
6. Проверяем отсутствие течей путем наливания примерно 10 л воды в поддон.

Критерии выбора труб

Основной технической характеристикой пластиковых труб является их диаметр. Сразу стоит оговориться, что в большинстве случаев производители осуществляют маркировку труб, исходя из величины внешнего диаметра.

Для канализационных стоков основной параметр – внутренний диаметр. Приобретение труб определенного диаметра осуществляется в зависимости от вида сантехники. В частности, минимальный диаметр труб составляет:

• для стиральной и посудомоечной машины – 25 мм;
• для биде и раковины – 32 мм;
• для душевой кабинки или ванны – 50 мм;
• для нескольких приборов, подключенных к одному выходному отверстию – 70 мм;
• для унитаза и основного стояка в квартире – 100 мм.

Вторым параметром, который учитывается при приобретении канализационных труб в ванную комнату, является длина изделий. В продаже имеются трубы длиной от 1 до 6 м. Наиболее удобно работать с материалом, который имеет длину 2 или 3 м.

При расчете необходимого метража пластиковых труб также нужно учесть, что они оснащены раструбами с уплотнительными резинками, которые предназначены для плотного соединения смежных элементов.

Пошаговая инструкция по подключению душевой кабинки своими руками

Перед началом подключения необходимо ознакомиться с инструкцией или руководством, прилагаемым к приобретенному товару. Последовательность действий включает устройство и фиксацию поддона с подключением к канализации, затем присоединение к водопроводу. В последнюю очередь осуществляется подключение к электросети.

Монтаж поддона или подиума

Для обеспечения необходимого уклона канализации наиболее распространенным вариантом является подиум, на который устанавливается поддон. При установке открытой кабины подиум может выполнять одновременно функцию организации слива воды в канализацию вместо поддона. В этом случае поверхность подиума должна быть полностью герметичной и иметь небольшой уклон в сторону сливного отверстия.

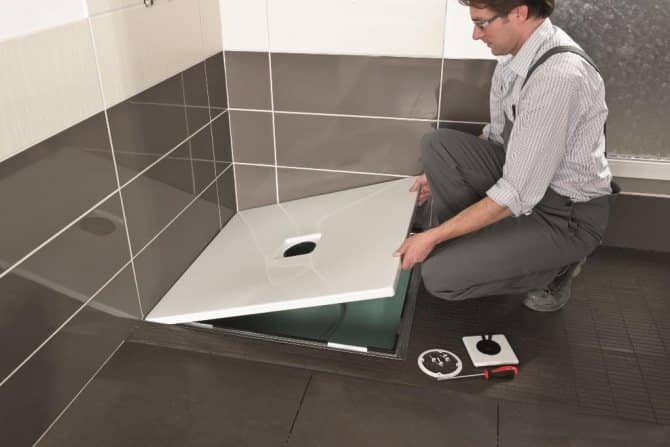

Монтаж поддона.

При определении габаритов подиума руководствуются следующими правилами:

• минимальная высота подиума принимается из расчета уклона канализации не менее 3° или не менее 3 см на каждый 1 м канализации до стояка с учетом размеров сифона;
• учитывается высота укладки плитки, равная 25 мм;
• при высоте подиума от пола более 10 см для удобства и безопасности устраивается дополнительная ступенька;
• максимальная высота подиума должна обеспечивать расстояние не менее 20 см от верхней части душевой кабины до потолка;
• внутри подиума предусматривается канал для прокладки сливной трубы;
• в плане размеры подиума не должны быть меньше аналогичных размеров кабинки.

Габариты подиума.

Бетонная смесь готовится в следующих пропорциях: 1 часть цемента, 3 части мелкого щебня, 3 части песка. Вода добавляется до достижения густой консистенции. Раствор достигает прочности не менее, чем через 2 недели с момента заливки. Перед облицовкой подиума плиткой в предусмотренных каналах прокладывается канализация с требуемым уклоном. В случаях, когда подиум выполняет функцию поддона — устраивается сифон и проверяется герметичность канализации.

Подсоединение поддона к канализации

Сливная труба принимается диаметром от 4 см. При выборе меньшего сечения могут образовываться засоры. Широкий диаметр слива требует большого пространства под поддоном.

Сливная труба, подключенная к канализации.

Подключение душевой кабины с поддоном к канализационной системе проводится в несколько этапов:

1. Поддон предварительно устанавливается в горизонтальной плоскости с использованием разводного ключа и строительного уровня (необходимый уклон для слива уже предусмотрен при изготовлении поддона).
2. В отверстие поддона герметично монтируется слив.
3. Под поддоном закрепляется сифон.
4. К сифону прикручивается гофрированная труба, которая выводится в канализацию. Стык обрабатывается герметиком.
5. Поддон возвращается в горизонтальное состояние согласно п.1.

В схему подключения к канализации включается плоский сифон. Это производится с целью предотвращения поступления неприятных запахов из канализации.

Прежде чем собирать кабинку дальше, нужно выполнить контрольный слив и проследить отсутствие протечек.

Присоединение труб водопровода

К закрытой кабине вода подводится с помощью гибких шлангов соответствующей длины или отводов из пластика.

Присоединение труб.

Последовательность работ следующая:

1. Перекрыть воду в системе. Для этого в ванной оптимально иметь запорные краны, чтобы не отключать весь дом.
2. В предварительно выведенные водорозетки вкрутить угловые переходники с наружной резьбой, к которым прикрутить гибкие резиновые шланги в алюминиевой оплетке. Для герметизации соединений используется фум-лента или сантехническая нить.
3. Шланги подсоединить к двум резьбовым фитингам на угловой панели кабины, отмеченных красной и синей точками. Соединение имеет резиновую прокладку и не нуждается в дополнительной герметизации.
4. Включить напор воды, проверить герметичность.

Открытая кабина уголком подключается по-другому.

Перед монтажом заранее в установленное место рекомендуется подвести водяные розетки. Расстояние между ними должно соответствовать расстоянию входных отверстий настенного душевого смесителя. В розетки устанавливаются патрубки смесителя с гайками и декоративными крышками. Патрубки имеют небольшой изгиб, что позволяет подогнать их расположение под смеситель путем вращения.

Водяные розетки.
