Монтаж и полезные советы
Поверхность основания выравнивается специализированными составами. Неровности или резкие перепады способны вывести из строя отдельные участки.
Выравнивание поверхности стяжки основания
Если основание из досок, рекомендуется выровнять горизонт при помощи ДВП или клееной фанеры. При сильных перепадах, поверхность простругивается полностью электрическими фуганками, или места наивысших перепадов ручным инструментом.
Стандартный комплект:
- Термопленка;
- Соединительный провод;
- Клеммы подсоединения;
- Изолирующий материал.
Комплектующий набор требуемых материалов

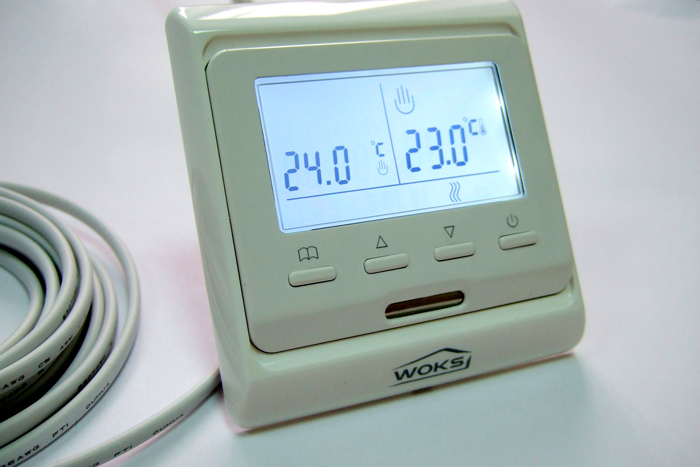

Один из вариантов внешнего исполнения терморегулятора
В зависимости от напольного покрытия подбираются остальные комплектующие.
1 этап – разработка проекта и расчет
Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.
Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).
Расчет инфракрасного пленочного теплого пола
Формула:
расчет общей площади помещения: Sп=a*b*2;
расчет площади обогрева Sоб = Sп – (Х, Y, Z)
Где,
Sп – общая площадь помещения м.кв.;
а,b – длина и ширина помещения, м;
Sоб – площадь обогрева, м.кв.;
Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).
Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.
После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.
Расчет энергопотребления инфракрасного теплого пола
Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т
Где, Э – энергопотребление, Вт/час;
Sп – общая площадь помещения м.кв.;
k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);
Т – тепловая мощность пол.
Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.
Расчет мощности инфракрасного теплого пола
Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,
Если использовалась часть комплекта, расчет производится по
формуле:
Р общ.= 110·L
Где,
P общ – общая мощность пленочного пола, Вт;
P1…Pi – мощность отдельно взятого комплекта пленки, Вт.
L – длина инфракрасной пленки, которая используется при
монтаже;
110 – коэффициент пересчета мощности пленочного пола.
Расчет количества терморегуляторов и место их установки
Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.
Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.
Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.
Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.
Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.
При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:
зонирование и подключение каждой зоны к своему терморегулятору;
включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.
Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.
Правила размещения (укладки) инфракрасной пленки пола:
первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;
шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;
расстояние между соседними полосами пленки – не менее 10
мм.;
предельно допустимая длина полосы пола – 8 000 мм.
Проект инфракрасного пленочного теплого пола должен
содержать:
расчет полезной площади;
расчет мощности системы;
место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);
направление укладки полос пленки;
количество полос (зависит от ширины пленки).
Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.
Виды инфракрасных пленок для пола
Инфракрасная система работает совершенно незаметно и абсолютно бесшумно, все происходит в автоматическом режиме согласно вашим настройкам.
Существует несколько разных типов пленок, которые используются для выполнения разных функций. Они отличаются по строению, а также принципу работы. Отличительные черты каждого изделия – максимальная температура обогрева поверхностей, а также мощность оборудования
При покупке продукции следует также особое внимание обратить на производителя и качество расходных материалов. От этого зависит долговечность конструкции
Углеродные
Углеродные полосы, располагаются параллельно друг друга, являются “нагревателями”, по ним по листу распределяются электрический ток преобразующийся нагревательными элементами в инфракрасные волны.
Такие типы нагревательных пленок используются чаще всего на практике. Среди характеристик изделия следует выделить следующие:
- изготовление из специального вида карбоновых волокон, при производстве которых могут использоваться различные добавки;
- если в состав входит графит, конструкция характеризуется более долгим сроком службы, высокой надежностью и практичностью;
- в основу входит материал лавсан, который придает пленке эластичности, устойчивости, прочности и стойкости к механическому воздействию.
Материал может использовать на разных поверхностях. Отличается высокой стоимостью, поэтому не каждый сможет подобрать для себя такую систему. Именно поэтому были созданы биметаллические конструкции.
Биметаллические
Модели со сплошным нагревательным слоем менее склонны к перегреву, что позволяет их установку на пол с увеличенными требованиями по перегреву. При этом сплошная пленка для етплого пола часто поставляется в метровых рулонах, что несколько облегчает раскладку.
Среди особенностей оборудования отмечают:
- для нагрева используются разные материалы – медь и алюминий;
- в основу входит ПВХ-пленка;
- нет возможности обеспечить заземление, поэтому требуется использование более сложного метода монтажа конструкции.
Биметаллическое оборудование можно использовать с разными материалами за исключением плитки. Этот материал более дешевый и практичный в использовании.
Установка инфракрасных полов
Сначала планируем, расположение теплых полов из площади квартиры исключаем пространство, которое занимает крупногабаритная мебель, в том числе и полосу шириной около 200 мм вдоль стенок. То пространство что осталось не занятым измеряем и определяем требуемое количество инфракрасной пленки в квадратных метрах.
Далее по намеченному плану устанавливаем на пол теплоотражающий экран для направления излучения внутрь комнаты, все стыки экрана оклеиваем скотчем. Следующий этап укладка инфракрасной пленки, пленку нужно улаживать медными шинами вниз, при ее разрезании нужно смотреть на специальную разметку, по которой следует ее резать строго по секциям.
Производим соединение секций пленки при помощи проводов и клипс, они присоединяются с одной стороны секций, а на другой стороне просто изолируются с применением специальной изоляции, поставляемой в комплекте с инфракрасным пленочным полом.
Дальше следует подключение терморегулятора, для этого следует поставить отдельную розетку, к которой подключить электрические провода напрямую от электросчетчика. К терморегулятору прилагается схема для его подключения, согласно которой и производится его монтаж.
Следующим подключается термодатчик, от терморегулятора проводим его провода к самой ближней секции пленки и приклеиваем скотчем снизу к графитовым секциям (между отражающим экраном и пленкой).
Включаем теплый пол в сеть и проверяем работу — если все в порядке сверху укладываем половое покрытие (если теплый пол уложен под линолеум или ковролин, то его необходимо для безопасности накрыть ДВП) и пол готов к подаче тепла в комнату.
Виды инфракрасных полов
Теплые полы делят на виды: водяные и электрические.
В первых нагрев происходит через водопроводные трубы, принцип работы – непрерывная циркуляция горячей воды.
Вторые делят на подвиды: конвекционные и инфракрасные. В конвекционных системах греющий элемент – электрический кабель. В отличие от конвекционного обогрева, который рециркулирует холодный воздух, чтобы нагреть его, инфракрасный нагрев действует напрямую на тела с помощью излучения. Для обогрева воздуха требуется много энергии.
При инфракрасном воздействии количество энергии, необходимой для обеспечения комфорта, снижается до 50-60%. Так, инфракрасный излучатель мощностью 500 Вт достигает тех же характеристик, что и конвективный излучатель мощностью 1000 Вт за аналогичный период времени. Исходя из указанных различий, инфракрасные полы следовало бы выделить в особую группу, самую прогрессивную и современную, но пока их относят к категории электрических.
Разновидности инфракрасных полов – термические пленки или стержневые полы, карбоновые и графитовые. Именно эти новинки вошли в рейтинг. Отзывы в интернете показывают, что пленки практичнее, с ними проще обращаться.
Как устроена ИК-система прогрева помещений
При создании нового типа отопления производители ориентировались на свойства солнечного луча, который, долетая до земли, нагревает не воздух, а все предметы и тела, которые попадаются по пути. Солнце воздействует лучами инфракрасного диапазона, которые невидимы для человека, но прекрасно улавливаются клетками нашего тела.
Вспомните, как жарко бывает в заснеженных горах, когда солнце в зените. Как только небо покрывается тучами – исчезает и тепловой комфорт.
При конвективном способе отопления самые высокие точки тепла располагаются у потолка, при инфракрасном полу – в зоне комфорта человека
В системе ик-полов главным козырем является то, что при их подключении к электричеству происходит выделение тепловых лучей инфракрасного спектра, за счет которых и должно согреваться все, что находится в помещении. Скорость такого обогрева значительно выше, нежели от традиционных водяных или электрических систем, которые сначала нагревают воздух.
Первоначально были созданы обогреватели – для дома и улицы. Увидев, что эта технология реально действует, инновационный материал стали использовать в укладке полов.
https://youtube.com/watch?v=3lMEuuRt-zg
Монтаж

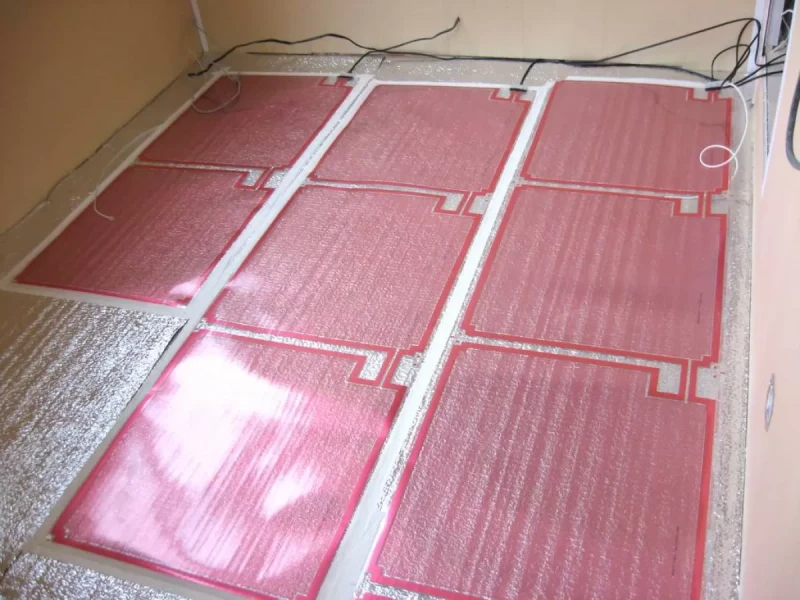

Монтаж ленточных элементов производится по составленному плану. Пленка укладывается медной контактной полосой вниз. К нижней поверхности пленки крепятся тепловые датчики (при автоматическом регулировании температуры). Место крепления датчика изолируется.
Виды монтажа инфракрасного пола.
К торцу медной контактной полосы пленки прикрепляются контактные зажимы. К зажимам подводятся и закрепляются провода. Торец пленки, медная полоса, зажим и концы проводов тщательно изолируются битумной мастикой или лентами с битумным покрытием. Место соединения электропроводящих частей рекомендуется вдавить в слой теплоизоляционной подложки и сверху закрепить строительным скотчем.
Следует обеспечить независимое параллельное электрическое соединение всех ленточных элементов. Провода утапливаются в теплоизоляционной подложке и протягиваются к плинтусу. Затем они группируются в пучки и пропускаются под плинтусом к проточенному в стене каналу и через него подводятся к месту расположения терморегулятора. При протягивании проводов через теплоизоляцию они закрепляются скотчем. Провод не должен выступать за поверхность подложки.
Пленочный пол укладывается встык или с зазором в зависимости от необходимой плотности укладки. Монтаж пленки внахлест недопустим. Стыки пленки, а также крайние кромки пленки и теплоизоляция соединяются скотчем.
Преимущества и недостатки пленочного материала
Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:
- Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
- Малое время, необходимое для проведения монтажных работ – всего несколько часов.
- Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
- Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
- Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
- Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
- Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
- Относительно невысокая стоимость монтажных работ.
- Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
- Возможность внедрить обогрев помещения в систему “умный дом”.
- Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
- Отсутствие негативного влияния на здоровье людей.
- Способность удалять из помещения неприятные запахи.
- Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
- Считается, что пленочные системы могут оказывать противоаллергическое воздействие.
Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.
Инфракрасную пленку можно использовать с самыми различными напольными покрытиями, например, с ламинатом, который для монтажа на другие системы теплого пола не рекомендуется
Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:
- Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
- Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
- Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
- Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
- Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
- Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
- Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
- Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.
Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.
На схеме представлен вариант правильного устройства инфракрасного пола, включающий первичный пол, слой теплоизоляции, пленку и напольное покрытие. Иногда необходима гидроизоляция
А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.
Решение отдельных инженерных задач
Пленочные обогреватели сохраняют целостность при изгибе. Они устойчивы к разным видам внешних воздействий.
С учетом этих и других полезных особенностей, эти изделия применяют для реализации разных проектов:
- Монтаж пленочных обогревателей на крыльце, ступенях предотвратит обледенение входных групп в зимний период.
- Допустима установка пленочных обогревателей на открытых верандах, в беседках, зонах отдыха.
- С помощью пленочного обогревателя создают комфортные температурные условия для продуктивного животноводства, в теплицах и зимних садах.
Настенные обогреватели создают в виде картин

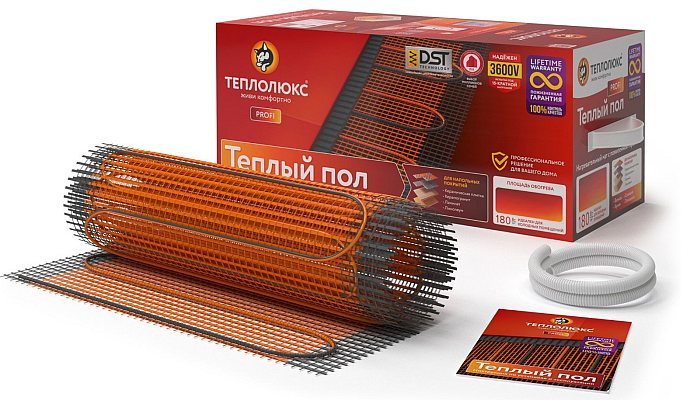

Нагревательные маты Теплолюкс PROFIMAT
Нагревательные маты Теплолюкс PROFIMAT представляют собой греющий двужильный экранированный кабель уникальной конструкции, закрепленный на сетке из полимера. Они функционируют от обычной электросети, а контроль работы осуществляется при помощи терморегулятора, позволяющего задавать необходимую пользователю температуру, мощность, продолжительность включения. Защита от излома и ухудшения контакта обеспечивается жилами, имеющими многопроволочную структуру. Электромагнитное излучение практически отсутствует благодаря экрану из алюмолавсановой ленты. Монтировать систему можно при укладке нового пола или же поверх старого в плиточный клей, поэтому высота напольного покрытия изменяется мало. Производитель дает на свои изделия, реализуемые комплектами для комнат площадью до 15 кв. м, пожизненную гарантию.
Достоинства
- длинный холодный конец для подключения;
- кабель кладется под ковролин, ламинат, линолеум, паркетную доску, плитку;
- внутренняя изоляция состоит из тефлона;
- малое энергопотребление;
- для экранизации используется алюминиевая фольга;
- низкий уровень электромагнитного поля;
- простая укладка в стяжку и плиточный клей;
- высокая эффективность благодаря двухжильному кабелю.
Недостатки
- стоимость от 146 рублей;
- нельзя использовать без заливки клеевым плиточным раствором;
- неудобно отрезать мат для раздельного размещения по площади.
Лучшие пленочные ИК полы
Обогрев жилища с помощью инфракрасной пленки имеет ряд преимуществ перед другими видами отопления. Представленный рейтинг качественных моделей пленочных полов поможет определиться с правильной покупкой.
Caleo GOLD
| Параметры | Описание |
|---|---|
| Потребляемая мощность | 170 Вт |
| Удельная мощность | 170 Вт/м² |
| Площадь обогрева | 1 м² |
| Ширина пленки (см) | 50 |
| Длина пленки (см) | 200 |
| Защита от перегрева | есть |
Популярная термопленка бренда Caleo в сочетании с антиискровой серебряной сеткой обеспечивает быстрый нагрев элементов при меньшем потреблении электроэнергии. Применяется для стандартных жилых комнат с любым типом напольного покрытия.
Caleo GOLD
Достоинства:
- с функцией частичной саморегуляции;
- огнеупорный и экономичный;
- монтаж без стяжки и плиточного клея;
- антиаллергенное воздействие;
- пошаговая инструкция в комплекте.
Недостатки:
не выявлены.
Цена – 2300 рублей.
ИК пленка Q-Term
| Параметры | Характеристики |
|---|---|
| Потребляемая мощность | 240 Вт |
| Удельная мощность | 220 Вт/м² |
| Размер рулона | 0.5 м |
| Толщина | 0.33 мм |
| Номинальное напряжение | 220В |
| Заземление | нет |
Бюджетные модели не уступают по своему качеству и сроку эксплуатации. Мощная инфракрасная пленка подходит под любую финишную поверхность, как в игровой комнате, так и в офисном кабинете. Установить систему обогрева можно своими руками.
ИК пленка Q-Term
Достоинства:
- высокая мощность;
- низкая цена – всего 250 рублей;
- легкий монтаж в домашних условиях.
Недостатки:
не указана площадь обогрева.
EASTEC Energy Save
| Параметры | Описание |
|---|---|
| Потребляемая мощность | 22000 Вт |
| Удельная мощность | 220 Вт/м² |
| Площадь обогрева | до 100 м² |
| Ширина пленки (см) | 100 |
| Длина пленки (см) | 10000 |
| Защита от перегрева | есть |
| Применение | линолеум, паркетная доска, ламинат, ковролин |
Термическая пленка имеет однородную структуру, высокую изоляцию и механическую прочность греющих элементов. Монтаж не требует специальных навыков и дополнительного оборудования. Как установить, описано в руководстве пользователя. Подходит для сырых и холодных помещений.
EASTEC Energy Save
Достоинства:
- технология саморегуляции;
- простая установка;
- предотвращает грибок;
- подходит как основной способ отопления;
- возможность заказать онлайн.
Недостатки:
рекомендуется использовать теплоотражающую подложку.
Стоимость – от 700 рублей.
RexVa XicA XM305
| Параметры | Характеристики |
|---|---|
| Макс. размер обогрева | 1 м² |
| Потребляемая мощность | 220 Вт |
| Удельная мощность | 220 Вт/м² |
| Размер пленки | 200 х 50 см |
| Толщина | 0.338 мм |
| Рабочий ток | 1 А |
| Огнеупорность | есть |
Недорогие модели пленочных полов от известного производителя совместимы с разными видами поверхностей. Конструкция обладает повышенной пожароустойчивостью и влагостойкостью. Какие бывают характеристики термопленок, и что входит в комплектацию, можно узнать у продавца.
RexVa XicA XM305
Достоинства:
- обогрев всего помещения за 5-40 минут;
- оптимальное соотношение качества и цены – 250 рублей;
- экономия энергии;
- устойчив и долговечен;
- сохраняет тепло и здоровье.
Недостатки:
не выявлены.
Electrolux ETS-220-2
| Параметры | Описание |
|---|---|
| Площадь обогрева | 2 м² |
| Потребляемая мощность | 481 Вт |
| Средняя мощность | 220 Вт/м² |
| Размер мата (дХш) | 400 х 50 СМ |
| Номинальное напряжение | 220В |
| Экранированный | нет |
| Применение | под линолеум, ламинат, паркет, ковролин |
Вся поверхность тонкой пленки равномерно прогревает площадь за короткое время и сохраняет тепло и уют. Монтаж материала осуществляется просто, без значительных работ, возникающих при строительстве. Можно использовать локальные зоны подогрева – только под столом, диваном и тому подобное.
Electrolux ETS-220-2
Достоинства:
- качественный и безопасный материал;
- быстрая и простая раскладка;
- полный набор необходимых элементов.
Недостатки:
не выявлены.
Стоимость теплого пола – от 2500 до 5000 рублей.
Для систем отопления чаще всего используют воду или антифризную жидкость. Общеизвестный факт: чем технологии в сфере обогрева эффективнее, тем они дороже. Разработка современных напольных конструкций разрушила этот миф, а представленный обзор лучших инфракрасных теплых полов на 2022 год подтвердил информацию.
Загрузка...
