Пленочный теплый пол под линолеум: принцип работы, достоинства и недостатки

Этап формирования проекта и вычислений

Прежде чем произвести монтаж ИК теплого пола под линолеум, необходимо использовать фанеру, оргалитные листы, ДВП и ГВЛ в качестве защитного слоя. Его толщина должна быть около 3-5 мм.

Изначально определяется конфигурация и размер локаций, выделенных под формирование системы дополнительного обогрева.

При проектировании стоит помнить про 5 базовых и необходимых слоев теплого пола:

1. Подложка, отражающая тепло. Сюда относятся теплоизоляции, имеющие лавсановое металлизированное или полипропиленовое покрытие, Изолон, Инфралекс;
2. Непосредственно сам ИК пленочный пол.
3. Полиэтилен. Эти пленки 2 мм толщины являются хорошим гидроизолятором. Их требуется положить поверх собранной и проверенной системы инфракрасного обогрева.
4. Далее покупайте и фиксируйте поверх полиэтилена фанеру, листы оргалита или иные варианты, выступающие в роли жесткой прослойки. Так покрытие будет более прочным и твердым.
5. Далее выбранный тип линолеума, совместимый с теплыми полами, фиксируется с помощью мастики либо степлера.

Схема пленочного теплого пола

На этапе проектирования необходимо учесть, что все слои выкладываются равномерно по всей площади без перепада высот.

Стоит помнить, что для подключения к терморегулятору нескольких комплектов теплых пленочных полов одного кабеля будет мало. Потребуется приобрести дополнительный провод для присоединения терморегулятора к сети питания.

Последовательность укладки пленочного пола

Перед формированием дополнительной системы обогрева важно учитывать тип основания. Так, теплый пол под линолеум на бетонный базис делается легко и по общей схеме, но изначально такое основание необходимо подравнять с помощью цементно-песочной стяжки

Есть нюансы в том случае, когда основанием служат доски. Тогда, прежде чем начать собирать теплый пол под линолеум на деревянный настил, потребуется осмотреть его на предмет выявления каких-либо дефектов и их последовательного устранения.

Она выполняется пошагово. Ниже перечислены основные шаги:

• монтаж начинается с укладки единого, склеенного скотчем (или строительным степлером) полотна теплоотражающей подложки. В больших помещениях для таких целей применяют двустороннюю клейкую ленту;
• формируем выкройку ИК-пленки под заданную конфигурацию;

Разрезание пленки по специальным отметкам

• заранее подбирается место расположения терморегулятора на стене. Наиболее удачный вариант — это вблизи выключателя или розетки;
• размещение теплоотражающего слоя;
• далее пленка укладывается в соответствии с маркировкой и раскраивается по специальным указанным отметкам;
• подключение и обеспечение изоляции в соответствии с ПУЭ и инструкцией от фирмы-изготовителя. Для этого контактные зажимы фиксируются с медной шиной в местах будущего подключения проводов плоскогубцами. Причем одна сторона таких зажимов расположена внутри, а другая снаружи пленки.

Фиксация контактных зажимов на пленке

Изоляция мест разреза пленки, где медная шина соединяется с полосами из карбона, производится с помощью входящей в набор битумной изоляции;

• полоски пленки требуется зафиксировать между собой скотчем;
• производится проверка правильного подключения и сборки;
• подключение терморегулятора. Температурный датчик нагрева устанавливается на темную полоску пленки и закрепляется изоляционной лентой;
• формирование выемок под зажимы и датчик, создание канавок для проводов специальным монтажным ножом в термоизоляции;

Фиксация подложки под пленку

• установка терморегулятора и подключение системы к электросети;
• проверка собранной системы. Ее необходимо прогреть на 25-30 градусов и проверить, все ли ее части равномерно функционируют;
• укладка гидроизоляционного слоя;
• фиксация линолеума по периметру с помощью гвоздиков.

Выбор системы теплых полов

Для нормального функционирования отопительного устройства, необходимо правильно определиться с моделью. Тёплые полы бывают: водяными, электрическими и инфракрасными.

Виды полов	Преимущества	Недостатки
Водяные — конструкция из труб, по которым движется нагретая вода.	Надёжны, стоят не дорого и имеют высокую теплоотдачу. Подходят для частных домов с отдельными котлами отопления.	Чтобы подключить в квартире, обустроенной центральным отоплением, необходимо получить разрешение, так как их работа снижает давление во всей системе здания. Кроме того, проходя по трубам пола вода охлаждается, и далее идёт менее нагретая. Сложный и длительный монтаж, так как укладка производится на бетонную стяжку или дополнительно подготовленную деревянную конструкцию. Хотя  есть полы, которые можно устанавливать «на сухую», используя специально предназначенные теплообменные пластины. Данный вариант и рекомендуется при монтаже тёплого водяного пола на деревянную основу под линолеум.
Электрические полы — кабельная система, питающаяся от электроэнергии.	Высота стяжки и вес меньше, чем у водяного.	В основном, для укладки требуется заливка стяжки, что усложняет монтаж.
Инфракрасные тёплые  полы — на специальной защитной плёнке размещены карбоновые нагревательные элементы.	Равномерно распространяют тепло, имеют продолжительный срок службы, не требуется постоянное обслуживание, отсутствует электромагнитное излучение, не сложный процесс контроля температуры.	Практически нет.

Учитывая все особенности тёплых полов, специалисты советуют при укладке на деревянный пол под линолеум отдавать предпочтение инфракрасному.

Он лёгкий, и не создаёт дополнительную нагрузку на перекрытия, а также отсутствует необходимость демонтировать деревянный пол.

Подготовка деревянного напольного покрытия к укладке

Чаще тёплый пол укладывается на основание из бетона, устанавливать его на деревянный настил также возможна, при чём как на новый, так и на старый, естественно если его предварительно подготовить.

Теплый пол по деревянному перекрытию. Часть1

Смотрите это видео на YouTube

Плюсы деревянного основания:

• отсутствие тяжёлой цементной стяжки;
• снижение время монтажа;
• конструкцию можно использовать сразу после установки;
• нет нагрузки на перекрытие в виде бетонной стяжки;
• высота пола практически не меняется.

Любое основание по технологии имеет свои термические ограничения, это следует учитывать при использовании для полов с обогревом. Оптимальная температура для поверхности полов из дерева 25 — 27 градусов. Но так как датчик располагается не на полу, а в его конструкции, то на терморегуляторе будут отражаться следующие показатели.

Дерево	Толщина пола (мм)	Температурное ограничение
Мягкого типа	7	32
	15	35
	20	40
Твёрдого типа	7	31
	15	24
	20	38

Как видно, мягкие породы деревьев, такие как сосна, выдерживают наиболее высокие температуры. А для твёрдой древесины, например дуба, лучше, если показатели будут ниже.

Подготовка деревянного основания заключается в избавление от щелей и трещин, кроме того половицы не должны «ходить». Нужно произвести замену всех старых и гнилых досок. Если пренебречь этими моментами, то нагревательное устройство не сможет эффективно функционировать, так как тепло будет уходить в щели. У нового пола требуется обработать доски антисептическими и огнеупорными средствами, и дождаться их полного высыхания.

Затем нужно приступить к выравниванию основы:

1. При монтаже водяного тёплого пола ровная поверхность не требуется, допустимы небольшие перепады, так как трубы кладутся на специальную деревянную подставку, которая оснащена выемками.
2. Для инфракрасного плёночного пола необходимо, чтобы основание было идеально гладким. Поэтому, все неровности следует выровнять с помощью циклёвки или положить фанеру. Листы должны располагаться на одном уровне.

Этапы и технология монтажа

Рассмотрим, как правильно выполнять укладку пленочного теплого пола под линолеум. Все работы можно условно разделить на три основных этапа.

Подготовительные мероприятия

Для начала составляется план помещения, на котором предусматривается расстановка мебели. В таких местах пленку не стоит укладывать. После этого планируем укладку полосок пленки. От количества выполненных разрезов будет зависеть число соединений и оперативность монтажа. По этой причине укладку рекомендуется выполнять вдоль длинной стены помещения. На схеме дополнительно отмечаем, в каких местах будут находиться температурный датчик и терморегулятор.

В комплекте поставки отопительной системы имеются пленка инфракрасная и элементы соединения (два штуки), датчик и реле, скотч с битумной основой для изоляции. Кроме этого, необходимо приобрести дополнительно материал для теплоизоляции, кабель, гидроизоляционную пленку, контакторы.

Наиболее сложный инструмент, который нам понадобится для монтажа – приспособление для обжима контактов. Если есть достаточные навыки, эту операцию можно выполнить простыми пассатижами. Кроме этого, следует приготовить набор отверток и кусачки, нож монтажный, молоток, ножницы. Как видите, уложить пленочный материал ИК под линолеум можно с помощью обычных строительных инструментов.

Алгоритм установки системы

Как осуществляется монтаж пленочного теплого пола под линолеум? Для начала готовится основание. Оно должно быть чистым и ровным. Возможно, придется устроить тонкую стяжку.

На подготовленную поверхность укладывается слой теплоизоляционного материала. Рулонные полосы стыкуются и соединяются скотчем. Основное условие – ровность укладки.

Нарезка ИК-пленки на полосы нужных размеров – дело ответственное. Для этого на поверхности материала имеются специальные отметки в виде пунктиров, по которым рекомендуется выполнять раскрой. Минимальный размер одной полоски может быть не уже 20 см, а наиболее длинный – до 8 м.

Подготовленные пленочные полосы выкладываются по составленному плану поверх теплоизоляционного слоя. Необходимо следить, чтобы медные полоски были размещены вверх той стороной, которую в инструкции обозначил производитель. Пленка к основанию должна прилегать плотно, наличие воздушных подушек считается недопустимым.

Переходим к установке контактов. Соединительные зажимы устанавливают по медным полоскам, обжимают. При этом одна их часть должна остаться между пленочными слоями, зафиксировавшись на медной шине, а вторая – снаружи.

Все точки подключения скрываются изоляционным материалом, кроме этого изолируются все контакты полосок, не подведенные к проводке. Положение всей пленки фиксируется скотчем к поверхности пола, чтобы в процессе укладки линолеума не образовались сдвиги.

Остается установить терморегулятор. Как правило, для него выбирают легкодоступное место на стене, подключаю по инструкции. Термодатчик укладывается на пленку и подсоединяется терморегуляторной проводкой.

На этом укладку инфракрасного пленочного теплого пола под линолеум можно считать выполненной. До монтажа напольного покрытия остается сделать пробный пуск, чтобы удостовериться в работоспособности отопительной системы.

Укладка декоративного напольного покрытия

Перед укладкой линолеума основание необходимо подготовить. С этой целью сверху инфракрасного пленочного материала укладывается полиэтилен, который будет выполнять гидроизоляционные функции. Отдельные полосы укладываются с нахлестом в десять – двадцать сантиметров, фиксирую скотчем

Помните, что по пленке ходить следует осторожно, чтобы не повредить графитовые нагреватели

На пленочный теплый пол необходимо уложить полиэтелен

Следующий шаг – устройство ровной поверхности из ДВП. Данный материал создаст надежную защищенность теплому полу, станет отличной основой для укладки линолеума.

Так как такие покрытия поставляются рулонами, их предварительно расстилают на несколько дней в большом помещении. Но в нашем случае имеется преимущество – линолеум можно расселить по ДВП и включить систему теплого пола, чтобы материал нагрелся. От излучаемого тепла выравнивание произойдет значительно быстрее. При этом терморегулятор должен быть выставлен на режим прогрева до 28 градусов, так как именно эта температура для линолеума считается оптимальной.

Как только покрытие приобретет нужную ровность, его можно закрепить по основанию. Для выполнения такой операции используют двусторонний скотч либо клей. Второй вариант крепления применяют в том случае, если демонтаж отопительной системы и перенос ее в другое место не планируется.

Укладка кабельного теплого пола с применением стяжки

Пошаговая инструкция укладки выглядит таким образом:

• Деревянное основание при необходимости ремонтируют. Нужно устранить любые дефекты поверхности – щели, шатающие доски и другие. Поврежденные планки обязательно заменяют.

• Производится монтаж любого рулонного гидроизоляционного материала. Все стыки проклеиваются скотчем.

• Укладывается теплоизоляция. Можно стелить тизол или любой другой аналогичный материал, который имеет фольгированное покрытие. Оно должно находиться сверху, что позволит эффективно отражать все тепловое излучение в помещение.

• По теплоизоляции укладывается электрический кабель с шагом между витками около 0,2 м. Его крепят к поверхности при помощи специальных держателей. Кабель можно стелить параллельными полосами или в форме спирали.
• Между образовавшимися петлями устанавливается датчик температур, который подключают к терморегулятору на стене.
• Поверх всей конструкции заливают тонкую цементно-песчаную стяжку.
• На поверхность пола укладывается лист ДВП, который фиксируют дюбелями. По данному основанию укладывается ламинат.

Утепление пола под стяжку

Укладка электрического теплого пола под линолеум

Деревянные полы есть как в загородных домах и частных жилых зданиях, так и в квартирах старого образца. При монтаже электрической системы, соблюдайте правила безопасности:

• необходимо четко следовать представленной инструкции;
• кабель не должен соприкасаться с воспламеняемыми материалами;
• нельзя прокладывать нагревательные детали в местах установки электроприборов и мебельных гарнитуров;
• при укладке кабеля нельзя нарушать изоляцию;
• древесина характеризуется низкой теплопроводностью, поэтому нужно выбирать изделия с нагревательными элементами с более высокой температурой, чем для бетонных конструкций.

Укладка электрической напольной конструкции

• Теплый пол на деревянном основании с использованием кабеля монтируется на основание после устранения всех дефектов.
• Затем выполняется монтаж гидроизоляционного материала в рулонах, и все стыки проклеиваются скотчем.
• Продумайте теплоизоляцию. Можно использовать фольгированное покрытие, которое размещается сверху.

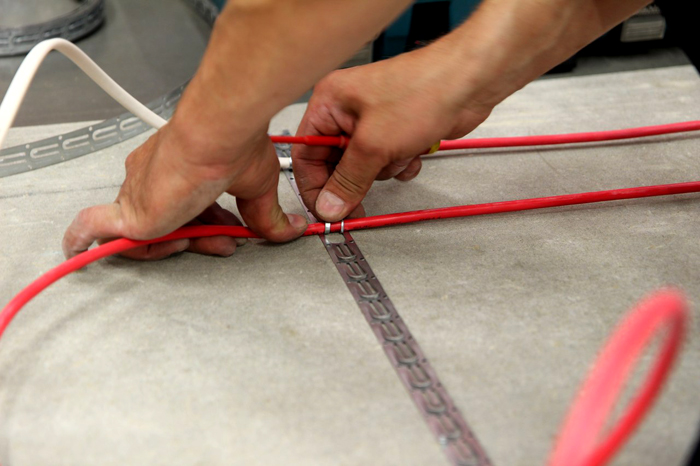

• Поверх теплоизолирующего листа прокладывается кабель и крепится специальными держателями. Между элементами кабеля устанавливаются температурные датчики, которые подсоединяются к терморегулятору.
• Сверху распределяется цементно-песчаная стяжка, а следом листы ДВП.
• В завершение на основание укладывается линолеум.

Теплый пол под деревянным основанием

Монтаж сухим способом предполагает использование лаг, между которым прокладывается теплоизоляционный материал. Нагревательные элементы прокладываются параллельно деревянным брусьям. Затем устанавливаются термодатчики, а сверху стелется ДВП.

Процесс укладки инфракрасного пола

При укладке пленочного теплого пола под линолеум выполняются определенные действия:

на дощатом основании убираются все дефекты, чтобы получить ровную поверхность. При использовании фанеры, ее можно прикрепить с помощью саморезов;

Монтаж обогревательной конструкции разными способами

• сверху прокладывается фольгированный утеплитель, а стыки обрабатываются скотчем;
• пленка прокладывается на подготовленное основание. Инфракрасную пленку можно разрезать только по указанным линиям. Полосы должны соединяться параллельно;

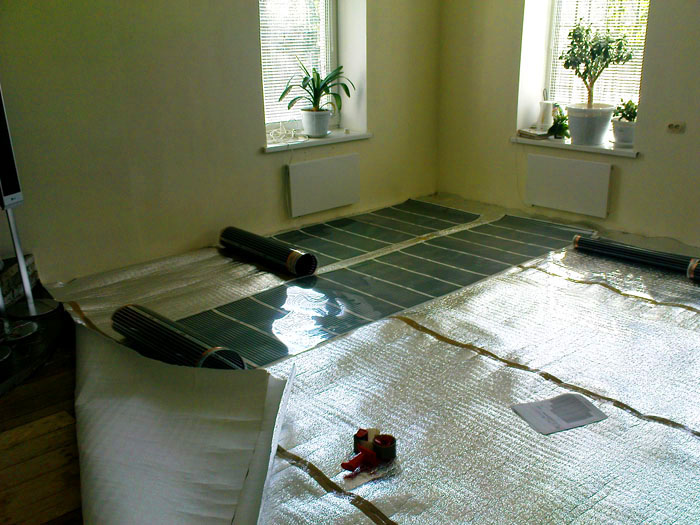

Монтаж утеплителя и инфракрасной пленки

• места изолируют при помощи битумной ленты;
• система подключается к терморегулятору и к сети;

Подключение к сети

• сверху пленочного покрытия застилается полиэтиленовая пленка;
• в завершение укладываются листы фанеры и линолеум.

Сверху монтируется специальный материал и финишное покрытие

Выбор линолеума

К этому аспекту нужно отнестись со всем вниманием как раз из-за того, что линолеум при нагреве способен выделять отравляющие вещества в окружающую среду. И тогда пользоваться полами можно будет только на свой страх и риск для здоровья

Как выбрать подходящий линолеум

Таблица. Виды линолеума.

Вид	Описание
Поливинилхлоридный	Это самый дешевый, а потому – самый распространенный вариант. В его основе – обычный ПВХ, чувствительный к нагреву. Этот материал отличается большим разнообразием цветовых вариаций, может иметь различную толщину, а также иметь основу в виде утепляющего материала. К сожалению, именно этот материал при укладке на теплые полы не только начинает выделять в воздух ядовитые вещества, но и дает усадку, а также начинает неприятно пахнуть.
Мармолеум	Это натуральный вид покрытия, который отличается высоким качеством и высокой ценой. Он не боится огня, не электризуется, при нагреве почти не выделяет отравляющих веществ в воздух. В его составе – натуральные красители, древесная мука и мука из пробки, смола сосны, льняное масло. Также в его основе обычно лежит джутовая ткань. Такой линолеум легко чистится, не выгорает на солнце и не теряет своего внешнего вида на протяжении многих лет. Единственное, что он не любит – это мытье щелочесодержащими веществами. Под действием щелочи он начнет разрушаться.
Релин	Этот линолеум имеет в составе битум, резину, каучук. Не выносит нагрева и потому в целом крайне редко укладывается в домах и квартирах, чаще его можно увидеть в ряде производственных помещений. При нагреве выделяет достаточно опасные для человека вещества. С системой нагрева пола его использовать строго запрещено.
Нитроцеллюлозный	Такой материал также называется коллоксилиновым. Он не боится воды, эластичен, тонкий, но не любит нагрева. Так что с системой подогрева он использоваться не может.
Алкидный	Также именуется глифталевым. Синтетический материал, который в основе имеет и ткань. Сразу стоит сказать, что он, как и предыдущие варианты, не любит нагрева. Но использовать его в сочетании с теплыми полами можно, так как чрезмерное количество опасных веществ он не выделяет.

Процесс укладки линолеума

Согласно информации в таблице, на деревянные полы при наличии систем подогрева можно монтировать мармолеум или ПВХ материал. Однако специалисты отмечают, что на водяные полы можно укладывать и тот, и другой варианты, а вот на пленочные лучше все-таки класть именно мармолеум.

Таблица с перечнем характеристик линолеума

Укладка ИК-пленки на основания из дерева

Вне зависимости от вида нагревательных элементов для их размещения требуется ровная и жесткая поверхность. Если мокрая бетонная стяжка не подходит из-за увеличения нагрузки на доски используется вариант «сухого» монтажа, без задействования строительных растворов. Обязательным условием является подготовка деревянного основания: заделка щелей, устранение перекосов, обработка антисептиками. При наличии значительных перепадов уровня рекомендуется положить поверх досок листы фанеры, в идеале ‒ с системой пазов. В любом случае края выравнивающего материала подгоняются друг к другу, к деревянному полу он прикручивается саморезами, их шляпки обязательно утапливается вглубь на 1‒2 мм. Допускается прокладка тонкого утепляющего слоя между фанерой и основой.

Далее монтаж пленки на деревянный пол проходит в следующей последовательности:

1. Укладка вспененного утеплителя: фольгированной поверхностью вверх, для фиксации используется строительные скобы, стыки герметизируются скотчем.

2. Разработка схемы монтажа инфракрасного пленочного теплого пола с учетом размещения тяжелой мебели, определение месторасположения терморегулятора.

3. Подготовка полотен нужных размеров. Основным руководством при разрезании пленки является обозначенные производителем линии, инструментом служат обычные ножницы.

4. Настил инфракрасного пленочного пола под линолеум: подготовленные куски следует положить рядом друг с другом, исключая нахлесты.

5. Изоляция битумным материалом участков разреза, которые не будут контактировать с основной схемой подключения.

6. Установка контактов на медную шину, их фиксация.

7. Склеивание развернутых листов инфракрасного теплого пола под линолеум скотчем по стыку с дополнительной прихваткой на отдельных участках (с шагом около 50 см).

8. Параллельное соединение полос по заранее выбранной схеме монтажными проводами с зачищенными концами и изолируются битумом.

9. Установка датчика температуры с внутренней стороны пленки в 15 см от края, закрепление его скотчем. Предусматривается защита устройства от механических повреждений: во вспененном утеплителе для него прорезается специальное отверстие, подключаемые провода надежно фиксируются.

10. Укладка соединительных проводов и утапливание их в пеноизоле. Последнее условие является обязательным, теплый пол под линолеум из ИК-пленки должен быть максимально ровным.

11. Монтаж и подключение терморегулятора для теплого пола согласно инструкции производителя. В идеале для него выделяется отдельный автомат, все коммуникации убираются в защитный короб или скрываются в стене.

12. Проверка работы системы электрического обогрева: отдельных полотнищ и общей схемы. Если тестирование проходит удачно (нет искр и перегревов на клеммах, элементы выдерживают нагрев до 33 °C и равномерно выделяют тепло), то монтаж инфракрасной пленки под линолеум на деревянный пол считается завершенным.

Далее поверх полос внахлест размещается полиэтилен и фиксируется скотчем. Для исключения порчи нагревательных элементов и кабелей рекомендуется положить еще один слой фанеры или OSB-плиты, предпочтение отдается материалам, не требующих дополнительной фиксации к деревянному полу, то есть листам «шип-паз». Побочным эффектом такого выравнивания выступает снижение теплоотдачи, но только так можно сберечь тонкие нагревательные полосы от механических повреждений и прогорания. Завершающим этапом укладки теплого пола под линолеум является расстилание и фиксация самого покрытия. Для исключения температурных деформаций его оставляют незакрепленным при включенной системе обогрева на 1-2 дня, и лишь потом на него наносят клеящую мастику (двусторонний скотч в данном случае использовать нежелательно, он уступает в равномерности теплоотдачи и надежности).

Последовательность работ по устройству теплого пола под линолеум

Линолеум, независимо от его толщины и вида, является мягким материалом. Для защиты теплого пленочного пола от нежелательного механического воздействия мастера рекомендуют делать многослойную структуру, в которой сами обогревательные элементы находятся между слоем теплоизоляции и фанеры. Поэтому последовательность укладки пола будет следующей:

• выравнивание пола;
• устройство теплоизоляции;
• монтаж системы обогрева;
• укладка выравнивающих плит;
• укладка линолеума на фанеру или ОСБ.

По этой причине, ответ на вопрос «можно ли стелить линолеум непосредственно на теплый пол» однозначен – нельзя, если не хотите быстрого выхода из строя системы подогрева.

Монтаж разных типов тёплых полов на деревянное основание

Прежде чем приступать к монтажным работам по укладке тёплого пола на деревянный пол под линолеум необходимо запастись материалом и инструментами.

Электрический пол

Устанавливая электрический тёплый пол, требуется соблюдение следующих правил по технике безопасности:

• не допускать касания кабеля с вспомогательным материалом;
• не протягивать провода в местах, где планируется размещение мебели или нагревательных приборов;
• не нарушать изоляцию.

Кабельная система монтируется на основание только после устранения всех его дефектов.

Поэтапный процесс укладки конструкции выглядит следующим образом:

1. Гидроизоляция — расстилается специальный гидроизоляционный материал, он обычно продаётся в рулонах. Для его закрепления, стыки нужно проклеить при помощи скотча.
2. Теплоизоляция — используется покрытие, имеющее фольгированный слой, которое стелиться поверх гидроизоляции.

Прокладка кабеля — он раскладывается на теплоизоляционный лист, и закрепляется с помощью специальных держателей.

Установка температурных датчиков — они располагаются между кабельными элементами и подсоединяются к терморегулятору.

Заливка стяжки — для этого используется цементно-песчаный раствор, который распространяется по всей площади помещения.

Завершающий этап — на высохшую стяжку стелются листы ДВП.

По окончанию этих работ можно начинать укладку линолеума.

Монтируется электрический вид пола под линолеум и сухим способом. При этом используются лаги, между которыми прокладывается нагревательный кабель, он располагается параллельно брусьям. После этого устанавливаются датчики и кладётся ДСП.

Инфракрасный пол

При приобретении плёночного тёплого пола нужно учитывать, что расстилается плёнка с отступом 50 см от стены, и не размещается под тяжёлой мебелью. Если на нагревательные элементы устанавливается мебель, то она препятствует проходу тепла в помещение, тем самым происходит его возврат к источнику.

Кроме того, нужны будут клипсы для закрепления контактов, из расчёта 2 штуки на одну полосу, материал для теплоизоляции, полиэтиленовая плёнка, терморегулятор и скотч.

Принцип работы следующий:

1. На подготовленное основание укладывается слой теплоизоляции, отражающая сторона должна смотреть вверх. Это необходимое условие, иначе вырабатываемое тепло будет уходить вниз, тем самым расходоваться зря. Полосы необходимо класть плотно друг к другу, закрепляются они с помощью скота.

• Осуществляется стыковка полос с использованием зажимов следующим образом:
• на электрод, внутрь плёнки помещается один контакт зажима;
• поверх плёнки располагается второй;
• при помощи плоскогубцев, соединяются электрод с зажимом, получается плотный контакт.

После этого, все полосы пленки, при помощи скотча, объединяются в единое полотно. На незадействованные оголённые электрические провода надеваются зажимы, контакт сдавливается пассатижами и делается изоляция.

Термодатчик приклеивается к полосе инфракрасного тёплого пола мастикой, именно на карбоновый элемент.

Кабель от устройства выводиться к ближайшей стене,  располагается в канавке теплоизоляции, которая была уложена заранее.

Монтаж инфракрасной пленки на деревянный пол

Смотрите это видео на YouTube

Терморегулятор приделывается к установленному месту на стене, при этом необходимо строго соблюдать инструкцию производителя. Затем, к нему присоединяются электропровода. Чтобы пол работал эффективно, требуется отдельный автомат.

Проверяется работоспособность системы. Для этого показатели на приборе устанавливаются на 30 градусов, и включается электропитание. После активации плёночной системы, нужно проверить работу каждой полосы (ощупать). В случаи обнаружения неполадок, их нужно сразу устранить.
Расстилается полиэтиленовая плёнка — её нужно разложить по всему периметру комнаты, и закрепить с помощью саморезов к деревянной основе

Делать нужно это осторожно, чтобы случайно не испортить нагревательные элементы

Конструкция готова, можно приступить к укладке линолеума.

Монтаж электрического теплого пола

Описанный выше процесс подготовки основания является очень важным и обязательным. Когда основание готово можно приступить к укладке теплоизоляционного материала, он укладывается теплоотражающим материалом вверх, для лучшего отражения тепла во внутрь помещения. Полосы подложки склеиваются между собой скотчем. Подбор толщины подложки зависит от того, насколько прохладно основание пола.

Если под основанием находится отапливаемое помещение, то можно использовать тонкую подложку, порядка 3-4 мм толщины, и укладывать ее только в местах где будет монтироваться тёплый пол, в противном случае, подложку нужно подбирать соответствующей толщины и прочности и раскладывать ее по всей площади пола.

Для раскладки нагревательного кабеля закрепим отрезки монтажной ленты с отступом друг от друга не более 70 см. Крепление ленты производится любыми способами, обеспечивающими связь с основанием. Это могут быть как распорные дюбели, так и специальные шурупы.

Когда секции монтажной ленты закреплены, можно приступать к раскладке греющего кабеля. Для этого рассчитаем интервалы раскладки так, чтоб эффективно задействовать всю площадь. Отношение площади к длине нагревательной секции даст ориентировочное значение интервала раскладки. Длина нагревательных секций указывается в паспортных данных.

Укладка начинается от терморегулятора, который монтируется в стене заранее на уровне 30 см от пола. Соединительный конец нагревательной секции подведем к месту расположения последнего. Первыми на монтажную ленту крепятся соединительная муфта холодного кабеля (питание 220 В) и нагревательного элемента. Далее кабель укладывается равномерно, без пересечений и крутых изломов.

Как правило, шаг укладки составляет 10 см. Если он будет меньше, то нагревательные элементы могут перегреваться. Кабель укладывается челночным способом. Поворотные колена должны быть плавными и отстоять от стены на расстоянии 10 см. по всему периметру обогреваемой площади.

Соединительные концы нагревательного элемента выводятся к терморегулятору. Датчик температуры помещают отдельно в специальную трубку, которую плотно закрывают заглушкой с одной стороны, а второй конец протягивают до монтажной коробки терморегулятора. Обратные концы провода от датчика подводят к терморегулятору. Гофрированную трубку монтируют в проделанной канавке в стене и заделывают цементом.

Перед соединением концов проводов нагревательных секций и датчика температура к терморегулятору, их необходимо залудить. Когда соединения произведены должным образом, систему можно проверить, включив ее на короткий промежуток времени.

Возможно ли такое сочетание

В большинстве случаев теплый пол сочетают с другими материалами, например, с ламинатом, но и линолеум нельзя назвать плохим вариантом. Безусловно, на тему комбинации существует много споров, ведь кто-то отзывается положительно об этом, а кто-то уверен, что стелить линолеум на теплый пол категорически нельзя, так как это негативно скажется на здоровье всей семьи. Но после детального изучения всех негативных и положительных отзывов с уверенностью можно сказать, что сочетание теплого пола и линолеума имеет право быть, а все возможные проблемы возникают исключительно из-за неправильного выбора материала или допущения ошибок во время укладки.

Маркировка линолеума для теплого пола

Линолеум и теплый пол
