Полистирольная схема
Полистирольная система теплого водяного пола
Более современный метод, бетонную стяжку делать нет надобности. Такая схема значительно ускоряет монтажные работы, позволяет использовать систему не только во время нового строительства, но и в период выполнения капитального ремонта здания. За счет минимальной толщины всех слоев удается уменьшить потери помещения по высоте, минимизировать нагрузку на перекрытие.
Полистирольная система
Схема предусматривает встраивание в полистирольные плиты алюминиевых пластин, в которых фиксируются трубы. Толщина плит позволяет прятать в них трубы диаметром до 20 мм.
Фрагменты монтажа полистирольной системы
Системы сверху накрывается гипсоволокнистыми плитами. Не рекомендуется пользоваться фанерой или ОСП, они имеют недостаточную теплопроводность, что понизит эффективность отопительной системы. Гипс отлично проводит тепло, а добавление синтетических волокон делает его достаточно прочными. Поверх этих плит можно класть финишное половое покрытие.
Полистирольная система может иметь основание толщиной от 15мм до 70мм
Этапы монтажа теплых водяных полов
1этап – установка технологического узла в коллекторный шкаф.
2этап – подготовка пола.
Поверхность пола должна быть горизонтальной без неровностей. Превышение уровня допускается только на 5 мм. Если поверхность неровная, то нужно делать дополнительную бетонную стяжку. Убираем с основания мусор мощным пылесосом, затем заделываем цементом щели и трещины.
3 этап – укладывание демферной ленты.
Она необходима для того, чтобы отделить греющую плиту от стен, не допустить потери тепла и для компенсации температурных деформаций. Толщина ленты 5-8 мм, высота 15 мм. Ленту нужно укладывать по периметру так, чтобы после стяжки и чистового покрытия она выступала над ними. По окончании строительных работ край ленты, выступающий над поверхностью чистовой укладки, обрезают.
4 этап – кладем слой теплоизоляции, которая предупредит потерю тепла контурами.
В качестве материала для гидроизоляции используют пенополистирол или пеноплекс. Он служит также основой для укладки труб. Накладывают маты из пенополистирола друг на друга внахлест, вставляя в пазы. Если покрытие подвергается увлажнению снизу, то под эти плиты укладывается пароизоляция. Теплоизоляцией может быть и обычная полиэтиленовая пленка. Можно использовать мультифольгу. Тогда сверху теплоизоляционного материала следует накладывать арматурную сетку, к которой крепят контуры с помощью пластиковых хомутиков, стальной проволоки, степлера и фиксатора. Прекрасным креплением труб к арматурной сетке является планка из ПВХ.
5 этап – водяной теплый пол для частного дома своими руками предполагает также укладывание труб.
Трубы кладутся змейкой или улиткой. Отрезки между ними(шаг) выкладываются в соответствии с проектной документацией. От правильной укладки будет зависеть эффективность работы отопления. Контуры должны быть не более 60-90м. Если помещение большое, то следует уложить еще несколько контуров
Важно, чтобы они были одинаковой длины, из цельного куска, иначе нарушится герметизация
Обрезаем концы труб и присоединяем к коллекторам. Фитинг евроконус затягиваем гаечным ключом.
6 этап – проверяем отопительную систему на герметичность.
Для этого нужно залить систему водой под давлением. Давление должно превышать обычное в несколько раз, но не менее 0,6 МПа. Это давление следует держать в течение 30 минут. Следующее гидравлическое испытание уже проходит 2 часа, а давление повышается до 1 МПа.
7 этап – если опрессовка произошла успешно, то нужно залить бетонную стяжку. Она застывает около 28 дней.
Стяжка представляет собой цементно-песочный раствор с добавлением пластификатора.
Модификатор бывает жидким и сухим.
Сухой пластификатор разбавляют водой 1:2. Модификатор способствует удалению лишней жидкости, делает раствор пластичным и однородным.
Виды покрытия
Водяной теплый пол используется в основном под плитку и керамогранит.
Данные напольные покрытия быстро нагреваются и не выделяют при этом вредных веществ. Они прочны, не подвергаются деформации, прослужат длительное время. Широкое дизайнерское решение сделает плитку красивым напольным покрытием по вашему вкусу.
Можно использовать и другие материалы : ламинат, ПВХ-плитку, линолеум, ковролин.
Только нужно учитывать особенности данных материалов и прислушиваться к советам мастеров по употреблению его в качестве напольных покрытий отопительной системы.
Теплозвукоизоляционный линолеум не будет пропускать тепло. Теплопроводность больше, чем тоньше линолеум. Кроме того, нужно учесть, что него могут попасть небольшие частицы, которые будут чувствоваться босыми ногами. Поэтому желательно стелить его профессионалами. Если сами взялись за покрытие линолеума, то делайте аккуратно, чтобы отделочные материалы ложились ровно.
Поверх труб выкладывают ДСП, фанеру или ГВЛ.
Ламинат, используемый как напольное покрытие в водяном теплом поле обладает высокой теплопроводностью. Чем тоньше его слой, тем быстрее и больше он отдает тепла. Такой пол быстрее нагревается, создавая комфортные условия для живущих в доме.
Паркет менее надежен, потому что подвергается воздействию высоких температур и перепадам давления. Это капризный материал, поэтому за ним нужен тщательный уход и достаточная влажность.
Чертежи коллекторного шкафа «теплого пола»
Ниже представлен пример разработанного чертежа встраиваемого коллекторного шкафа «теплого пола» на 11 отводов.
Ниже показан чертеж коллекторного шкафа «теплого пола» на 2 отвода:
В качестве магистралей системы «теплый пол» применяются металлопластиковые трубы Alu-Laserplus фирмы Roth. В качестве отводов от коллекторов к отопительным контурам применяются металлопластиковые трубы Alu-Laserplus фирмы Roth.
Магистрали системы «теплого пола» должны быть проложены скрытым способом в конструкции пола и в стенах.
Для удаления воздуха из верхних точек системы «теплого пола» предусмотрены автоматические воздухоотводчики на коллекторах, а также Unibox на мансардном этаже.
Ниже на иллюстрации можно увидеть узел подключения системы регулирования напольного отопления Oventrop Unibox к системе «теплого пола».
Схема подключения монтажного набора Oventrop Unibox к системе напольного отопления
Трубопроводы системы «теплого пола», укладываемые в стяжке пола и в стене, изолируются утеплителем Тhermacompact S толщиной 9 мм фирмы-производителя Тhermaflex, трубопроводы, укладываемые другим способом — утеплителем ТhermaEco толщиной 9 мм фирмы-производителя Тhermaflex.
Для теплоизоляции пола и предотвращения возникновения трещин в стяжке пола вследствие температурного расширения рядом с ограждающими поверхностями применены краевая изоляция с перфорированной самоклеящейся пленкой из вспененного полиэтилена и разделительный профиль (термошов) из вспененного полиэтилена с самоклеящимся основанием, используемые для стандартных цементных и наливных стяжек. Краевая изоляция уложена по периметру помещения. Термошвы уложены в дверных проемах, а также для разделения петель «теплого пола».
Схема укладки теплого пола — «мокрая», с использованием панелей для укладки трубопроводов.
Ниже представлены чертежи пирога «мокрого» пола с панелями для укладки трубопроводов системы «теплого пола».
Монтаж труб водяного теплого пола и заливка стяжки
В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.
Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке
Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт
Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам
Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.
Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.
Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.
Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.
Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей
Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением
Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия
Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.
Важные нюансы формирования стяжки теплого пола
Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.
- Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
- Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.
Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.
Хороший проект – необходимый этап создания теплого водяного пола
При всех достоинствах такого способа отопления, у него есть одна особенность. Спроектировать и смонтировать теплый пол непросто, а цена любой ошибки очень высока. Если изоляционные материалы и трубы уложены неправильно, проблем не избежать. Придется либо терпеть дискомфорт годами, либо вскрывать пол, исправлять ошибки и производить отделку заново.
Вы застрахуете себя от этих неприятностей, если поручите проектирование теплого водяного пола профессионалу. Квалифицированный инженер, имеющий опыт работы с такими системами, знает все тонкости дела и гарантированно создаст качественный проект. Доверять такую работу «специалистам» с улицы рискованно, а сделать ее самостоятельно – практически нереально.
Укладка теплого водяного пола
Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:
- Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
Деревянная система водяного теплого пола - Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.
Водяной теплый пол в стяжке
Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.
Какую систему выбрать
По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.
Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.
Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.
Процесс монтажа водяного теплого пола
Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.
Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.
Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия
Важно уметь гнуть, формуя пазы для труб
Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.
Подбираем тип трубопрокатов и производим их укладывание
Перед проектированием тёплого пола следует определиться с материалом трубопрокатных изделий. Допускаются изделия из металлопластика, полиэтилена, оцинкованные или медные. Самые популярные модели — металлопластик и полимер.
Качество сооружения зависит от прочности материала и целостности контура. Не допускается укладывание труб на поверхность, которая имеет уклоны и неровности больше 5 мм.
Монтаж, пропорции и шаг петли
Монтаж тёплого пола по грунту нужно производить по предварительно подготовленному плану укладки. Если помещение не прямоугольное, то надо составлять схему из отдельных прямоугольников, со своим витком петли.
В каждом участке, с учётом предназначения зоны и желаемого уровня нагрева, контур может располагаться по типу змейки или улитки.
При проведении работ нужно соблюдать некоторые правила:
- Для недопущения перегрева конструкции, надо правильно разместить трубы по поверхности площади. Они располагаются плотнее по периметру, а в центре делается более редкий контур. Отступать от стен нужно примерно 15 см.
- Шаг между элементами отопления, не зависимо от способа укладывания, должен составлять 0,3 метра.
- В местах стыка плит и перекрытий, трубопрокатные изделия следует отделять металлической гильзой.
- Размер контура не должен превышать 100 метром, так как понизится уровень отдачи тепла.
Укладываться контур может одним из двух вариантов:
- бифилярным (спиральным) — характеризуется равномерным обогревом, процесс не сложный, так как угол изгиба 90 градусов;
- меандровым (в виде зигзага) — происходит остывание теплоносителя в период прохождения по магистрали, тем самым прогрев пола становится не равномерный.
Крепление системы осуществляется к бетонному основанию через нижний слой утеплителя дюбелями. Каждая ветка трубопровода, вне зависимости от выбранного варианта раскладки контура, должна выходить к распределительному шкафу.
Концы трубопровода подключаются к корректорному узлу при помощи опрессовки или пайки. Каждый отвод необходимо снабдить запорной арматурой, а на подающих участках установить шаровые краны. Кроме того, стоит сделать теплоизоляцию труб выходящих в помещение расположенное рядом.
Перед заливкой окончательной стяжки надо провести опрессовку. В трубах, которые будут подключаться к корректору, должен отсутствовать воздух. Для этого, воздух из них удаляется через сливные краны
Важно, чтобы воздухоотводы в этот момент были закрыты
Тестирование металлических изделий производится с использованием холодной воды, а проверка пластиковых при двойном увеличении давления в трубопроводе.
Заливка цементно-песчаной стяжки
Смесь для заливки стяжки готовится из 1 части цемента, 3 частей песка. Жидкости нужно 200 грамм на 1 кг смеси. Для повышения прочности конструкции добавляется 1 грамм полимерной фибры.
Заливки теплого пола схож с монтажом основания. Рекомендована армированная стяжка толщиной 8 см. Важный момент — эксплуатировать тёплые полы можно только через месяц, это время необходимо для затвердевания стяжки. Кроме того, лишь после этого нужно приступать к монтажу финишного покрытия.
Если грунтовые воды расположены близко к слою пирога тёплого пола нужно позаботиться об их отведении — оборудовать дренаж ниже уровня пола на 30 см.
Дно заполняется речным песком или грунтом со щебнем. Насыпается слоями по 10 см, и смачивается водой. Обычно хватает 3 слоёв, на которые нужно положить геологический текстиль.
Далее надо оборудовать фундамент из битумной мастики или другого гидроизоляционного материала, и уложить полистирольные плиты в качестве теплоизоляции. В дальнейшем схема монтажа водяного тёплого пола не отличается от стандартной укладки.
Согласно анализу специалистов, основной ошибкой при выполнении работ по монтажу тёплого пола по грунту своими рука является нарушение технологии — отсутствие компенсационных промежутков в плите, плохая утрамбованность присыпки, неправильно уложенная гидроизоляция.
Тёплый водяной пол в частном доме по грунту — это сложное сооружение, и к его монтажу надо подходить очень серьёзно. Однако, остановив свой выбор на таком варианте, вы изначально заложите условия для комфортной атмосфере в доме.
Видео инструкции
Водяные теплые полы по грунту – часть 1
Смотрите это видео на YouTube
Полы по грунту. Ошибки. #Полы #Стяжка #Бетонный
Смотрите это видео на YouTube
№4ТЕПЛЫЕ ВОДЯНЫЕ ПОЛЫ ПО ГРУНТУ СВОИМИ РУКАМИ
Смотрите это видео на YouTube
Данные для расчёта
От величины шага укладки контура зависит уровень подогрева
Шаг, с которым укладывается контур, составляет от 100 до 300 мм. Величина шага регулирует уровень подогрева. Теплоотдача теплого пола при маленьком шаге будет высокой, а при большом – низкой. Расстояние между трубками более 300 мм делать не рекомендуется, так как пол будет прогреваться не равномерно. Менее 100 мм не позволит сама трубка. При большом изгибе она может переломиться.
Расход трубы в зависимости от шага представлен в таблице.
| № | Шаг | Кол-во трубы на 1 м2 |
|---|---|---|
| 1 | 100 мм. | 10 п. м. |
| 2 | 150 мм. | 6,7 п. м. |
| 3 | 200 мм. | 5 п. м. |
| 4 | 250 мм. | 4 п. м. |
| 5 | 300 мм. | 3,4 п. м. |
Трубы теплого пола бывают разных диаметров. В зависимости от величины данного параметра подбирается длина всей системы.
Для труб диметром 2 см максимальная длина трубы не должна превышать 120 м.
При использовании труб меньшего диаметра максимально допустимый метраж будет снижаться.
Так, трубопровод диаметром 1,6 см будет иметь максимальную длину только 100 м. Расчет длины трубы для теплого пола необходимо производить с учётом шага и сечения трубопровода.
Перед тем, как рассчитать водяной теплоноситель, необходимо определить, какой уровень температуры в помещении будет оптимальным. Температуру поверхности пола рекомендуется рассчитывать в пределах от 27 до 35°С в зависимости от вида покрытия и назначения помещения.
Так, для полов из паркета или ламината подходит температура 27°С. При устройстве покрытий из кафеля в ванной комнате или на кухне можно сделать температуру пола порядка 33°С. Покрытие с самой высокой температурой 35°С рекомендуется укладывать по периметру наружных стен. В жилой комнате температура напольного покрытия должна быть 29°С.
Расчет теплого пола невозможен без определения теплопотерь. При этом учитываются такие параметры, как:
- высота этажа;
- планируемый уровень температуры пола;
- климатические параметры региона проживания;
- размеры периметра, высоты и площади помещения;
- наличие и мощность существующих источников отопления;
- качественный состав материалов, из которых выполнены внешние ограждающие конструкции дома.
Следует знать, что передача тепла от нагревательного элемента через стяжку пола не проходит без потерь, поэтому теплоносителя должна быть на 10-15°С выше, чем та температура покрытия, которая необходима в итоге.
Другие напольные покрытия
| СНиП 3.04.01-87 | Изоляционные и отделочные покрытия | Описание применение и характеристики основных отделочных материалов |
| ГОСТ 9757-90 | Гравий, щебень и песок искусственные пористые. Технические условия | Характеристики керамзитового гравия, используемого, в качестве теплоизоляционного материла при монтаже полов |
| СНИП 23-02-2003 | Тепловая защита зданий | Описание технологий и материалов, которые используются для комплексной защиты домов от теплопотерь |
| ГОСТ 28013-98 | Растворы строительные. Общие технические условия | Характеристики растворов, применяемых с различными целями, в т.ч. для устройства наливных полов. |
| ГОСТ 20811-75 | Материалы лакокрасочные. Методы испытания покрытий на истирание | Основные характеристики лакокрасочных покрытий, в т.ч. наливных полимерных полов |
Проектирование теплых полов
Проект водяного теплого пола может быть составлен самостоятельно, или же специалистами за некоторую плату. Так или иначе, для составления проекта потребуются некоторые исходные данные.
Для устройства подобной системы своими руками проект тоже необходим. Часто затраты на монтаж теплого пола квартиры или дома превышают стоимость всей внутренней отделки. При грамотном проекте и расчетах можно существенно сэкономить, не приобретая лишних фасонных элементов и материалов.
Проект необходим в любом деле
Исходные данные
Итак, для проектирования водяных полов потребуется знать, или потребуется сказать проектировщику следующие данные:
- План всего дома. Если в доме несколько этажей, то планы всех этажей;
- Информация о том, из какого материала сделаны наружные стены, окна, двери, а также их типы;
- Указание необходимой температуры, то есть желаемой температуры в помещении;
- Место установки отопительного котла, а также его высота над уровнем пола;
- Наличие стояков, отводов внутри помещения;
- Некоторые данные о расположении мебели.
После сбора всех таких данных можно будет сделать тепловой расчет системы теплых водяных полов. И уже на его основе, а также на основе некоторых данных, приведенных выше, составить схему монтажа.
Надо сказать, что перед тем, как спроектировать теплый водяной пол, не лишним будет позаботиться о таких вещах, как расположение мебели, котла и других. Определиться стоит заранее. Это связано с тем, что под большими элементами мебели трубы теплого водяного пола не укладываются, дабы сэкономить средства.
Схема монтажа
Проектировщик при составлении проекта будет создавать и схему монтажа. В случае, если она создается своими руками, то все отдельные ее элементы учитываются сразу.
А вот при создании ее иными лицами лучше позаботиться о том, чтобы в нее были включены следующие положения:
Схема разбиения поверхности на отдельные участки. Надо сказать, что это очень важный этап, так как при больших площадях температурное расширение материалов способно привести к растрескиванию цементной стяжки. Именно поэтому между отдельными участками устраиваются температурные швы. Площадь одного участка не должна быть больше 40 квадратных единиц. Помещения П-образной и Г-образной формы должны быть разбиты вне зависимости от площади;
На схеме видны отдельные контуры
Указание на наличие компенсационных (температурных) швов, о которых речь шла чуть выше.
Они представляют собой зазоры между отдельными участками, которые заполняются следующим материалом:
- Демпферная лента;
- Куски ЭППСа;
- Вспененный полиэтилен.

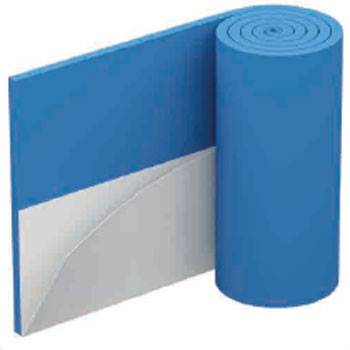

Демпферная лента
Трубы в таком шве должны быть помещены в кожух. В роли кожуха может выступать гофра.
- Технология монтажа. Зная ее, можно без труда выбрать и приобрести нужные материалы. Надо сказать, что сейчас различают две основные технологии: «мокрую» и «сухую»;
- В зависимости от пожеланий по температуре внутри помещения рассчитывается и температура труб. Ее нужно знать для того, чтобы правильно подобрать чистовое покрытие.
Например, паркет разрешено нагревать до 25 градусов, не больше. Зная, что температура подающей трубы будет, например, 32 градуса, это вариант чистовой отделки отпадает.
Варианты топлива и типы котов
Выбирая отопительный котёл для водяного тёплого пола, следует отталкиваться от теплоносителя, а также нужно учитывать:
- затраты энергоносителя;
- уровень тепловой мощности;
- удобство и простоту в эксплуатировании котла;
- лёгкий процесс соединения котла с элементами тёплого пола.
В водяной конструкции должна циркулировать вода нагретая до 45 градусов. В случаи подключения устройства к общей отопительной системе дома, мощность котла выбирается отталкиваясь от требования радиатора. При отсутствии радиаторов можно устанавливать модель низкотемпературного котла.
Для установки в частном доме своими руками подходят следующие типы котлов:
- твёрдотопливные;
- газовые;
- электрические;
- автоматические.
Если дом газифицирован, то практичнее использовать газовый котёл. При правильном выборе его мощности, комфорт вам обеспечен.
При частом перебое с электричеством рекомендуется остановить выбор на напольном котле, имеющем открытую камеру сгорания. Такой вариант обойдётся дешевле, чем приобретение электрогенератора.
Если вы решили осуществлять нагрев теплоносителя тёплого пола при помощи дров, то необходимо производить обвязку твёрдотопливного котла, ведь ему потребуется место для сбрасывания тепла. Кроме того, такой котёл не способен обеспечить нагрев воды в приделах 40 градусов, так как минимум нагрева жидкости в нём 55 градусов. Если же пытаться поддерживать температуру ниже, то это приведёт к конденсату, образованию коррозии и ухудшит эффективность работы котла.
Подключение котла
Как уже говорилось выше, при выборе котла нужно отталкиваться от площади помещения, которое планируется отапливать. Самая распространённая модель котла, подходящая для частного дома — трёхфазная на 12 КВ. При этом, кабель для проводки применяется с жилами 6 кв. мм.
При самостоятельной сборке кранов, профессионалы советуют использовать для надёжности соединений паклю с пастой. При отсутствии радиаторов, для водяного тёплого пола можно обойтись без узла подмеса.
Использование колбочек и клапанов позволит провести балансировку системы, это обеспечит одинаковый поток и напор во всех помещениях.
Предлагаем ознакомиться с руководством, как подключить теплый пол к отоплению в частном доме — 9 способов подключений в одной статье!
Способы укладки труб
При укладке трубопроводов теплых полов используются 2 главных метода:
- Спиральный («улитка»);
- Змеевиковый (укладка рядами).
Способ укладки спиралью более сложен, но более эффективен с теплотехнической точки зрения.
Трубы подачи и возврата в этом варианте укладки размещены попеременно, что обеспечивает равномерную температуру поверхности пола.
Некоторые авторы пишут о схеме с «двойной змейкой или улиткой» — на практике такие вещи не выполняются и являются вымыслом. Если проанализировать работу такой схемы, где трубы располагаются по принципу «2 прямых через 2 обратки», можно легко понять, что будут возникать широкие полосы с различной температурой.
Метод укладки рядами более прост, но имеет один недостаток. Выражается он в разнице температуры теплоносителя между началом и окончанием контура. На практике эта разница может достигать 3 – 5С.
В случае использования этого способа рекомендуется начало контура располагать в пристенной зоне (краевой), тогда общая картина распределения температуры выравнивается и не так ощутима для человека. Укладка рядами больше всего применима для системы с небольшой длиной контуров (обычно не больше 50 метров).
Для обоих способов возможно применение переменного шага укладки труб. В крайних (пристенных) зонах он уменьшается, к центру помещения увеличивается.
Заказчику на заметку
Мы не ставим своей целью публикацию всего пакета документов, входящих в проекты отопления, водоснабжения и канализации (ОВК). Здесь нужно отметить, что многие проекты представляют собой многостраничные документы с большим количеством чертежей и схем различного формата. Поэтому полная публикация проектов в интернете в удобном для всех пользователей формате не только затруднительна, но и нецелесообразна.
Если вы заинтересованы в разработке проекта системы «теплый пол», или у вас есть вопросы по его созданию, то лучше обратиться к нашим специалистам по телефону (495) 740-22-49.
Разъяснения по телефону или личная встреча с нашими инженерами помогут быстрее определить пути решения вашей задачи.
Загрузка...
