Донный фильтр для колодца: технология обустройства и обзор фильтрационных материалов

Самостоятельное сооружение донного фильтра

Прежде чем сделать донный фильтр своими руками, необходимо правильно выбрать материалы. Главное условие для них – это экологическая чистота и влагостойкость, чтобы они не размокали и не размывались водой. Обычно для изготовления фильтрующей прослойки на дне колодца используют такие материалы:

• кварцевый песок;
• морская галька или речной гравий;
• щебень;
• шунгит (этот материал не только защищает воду от механических примесей, но и очищает её от органических компонентов, продуктов нефтепереработки и тяжёлых металлов);
• жадеит;
• камни для банных печей.

Важно: для сооружения донного фильтра не подходят некоторые разновидности камней, а именно известковый щебень по причине размывания водой, дроблёный гранит из-за радиоактивности. Гравий для донного фильтра стоит набирать только в экологически чистых регионах. Не стоит использовать бывший в употреблении материал, поскольку гравий, как губка, вбирает в себя все токсины и загрязнения

Не стоит использовать бывший в употреблении материал, поскольку гравий, как губка, вбирает в себя все токсины и загрязнения

Гравий для донного фильтра стоит набирать только в экологически чистых регионах. Не стоит использовать бывший в употреблении материал, поскольку гравий, как губка, вбирает в себя все токсины и загрязнения.

Любой материал перед укладкой на дно колодца стоит тщательно помыть. Для промывки лучше использовать раствор хлорной извести. Особенно хорошо и основательно стоит мыть мелкофракционные засыпки (гальку, песок).

После этого начинают делать фильтр своими руками. При этом стоит придерживаться такого порядка:

1. Днище гидротехнического сооружения необходимо очистить от грязи и илистых отложений.
2. Затем делают засыпку из крупных камней. Используют материал фракцией 50 мм и более. Толщина засыпки составляет 150 мм.
3. После этого делают второй слой такой же высоты из засыпки меньшей фракции. Для этих целей можно взять щебень или другой материал, фракция которого в пять раз меньше, чем у засыпки в предыдущем слое.
4. Последний слой делается из мытого кварцевого песка или мелкой галки. Его высота также равна 15 см.

Осиновый щит

Использование нержавеющей стали, при всем уважении к этому материалу, относится к экзотическим видам донного щита. Более традиционным материалом считается дерево.

Такими щитами наши предки пользовались всегда, не утратили они свою актуальность и сегодня. В качестве основания для донного фильтра можно использовать не любое дерево, а лишь такое, которое обладает значительной прочностью, твердостью, плотностью. К таким породам относят осину.

У людей с этим деревом отношения складывались сложно. Его не просто недолюбливали, его боялись. Осину не использовали как дрова, не строили из нее домов, даже в тень дерева не садились. Однако для борьбы с нечистью нет средства лучше.

Считается, что потусторонние силы на дух не переваривают осину, а осиновый кол, вбитый в сердце, ставит крест на их темных делах. Так и жило бедное дерево, ненавидимое вампирами и непризнанное людьми, пока человечество не открыло в нем полезные качества.

Оказалось, что дерево не подвержено червоточине. Упругость осины стала еще одним поводом изменить к ней отношение, и дерево начали потихоньку применять в строительстве.

Осиновые балки за счет высокой упругости меньше прогибаются под нагрузкой, чем даже дубовые, а весят меньше. Оказалось, что при контакте с водой осиновые доски не расслаиваются, а после просушки становятся прочнее. Эти свойства побудили людей использовать осину при строительстве погребов, бань, колодцев.

Устройство донного основания из осины сводится к нехитрым манипуляциям. Берется брус 100×100 мм, пилится по размеру. К полученным брускам прибиваются доски.

Конструкция щита должна иметь форму круга, диаметр которого делается меньше диаметра бетонного кольца на 5 мм. После изготовления щит опускают на дно колодца брусками вниз. На плоскую часть щита насыпается гравий, затем щебень. Получится донный фильтр, дно которого служит барьером для плывуна, а камни — фильтрующим элементом.

Установка донного фильтра со щитом

Если дно колодца быстро загрязняется и заиливается в результате сильного притока воды или близкого расположения плывуна, тогда для усиленной защиты сооружения используется донный щит. Он может быть изготовлен из древесины или нержавеющей сетки.

Конструкция из металлической сетки

Для изготовления подобной конструкции используются мелкоячеистая сетка из металла или оцинкованной стали (размер ячеек – 20 × 20 мм), обручи из листового металла или проволоки по диаметру гидросооружения.

Щит из сетки монтируют на каменную подушку между обручами, толщина которой определяется скоростью притока воды – от 9 до 28 см. Фиксируют стопорными штырями в стены сооружения. Сверху сетку присыпают мелкофракционным материалом – шунгитом, камнями или галькой.

К преимуществам конструкции можно отнести прочность, износостойкость, простоту установки и обслуживания. Единственным недостатком щита является восприимчивость к появлению коррозии и повреждениям.

Конструкция из дерева

Чтобы изготовить щит такого типа, рекомендуется использовать лиственные и хвойные породы деревьев: дуб, осину, можжевельник, пихту и лиственницу.

Сделать деревянный донный фильтр для колодца своими руками можно из необработанных досок, приобретенных в любом строительном магазине. Все работы выполняют следующим образом:

1. По размеру дна колодца сооружают щитовое основание из подготовленных досок. Предварительно в досках проделывают небольшие дренажные отверстия для притока воды.
2. К нижней части конструкции монтируют брус высотой до 6 см для обустройства основания щита.
3. Деревянное основание опускают на дно колодца, поверх которого обустраивают донный фильтр из крупных булыжников. Чтобы обеспечить надежную фильтрующую конструкцию, для начального слоя применяется крупная галька и гравий средней фракции, для промежуточного – мелкая галька, для последующего – песок из кварца, для верхнего – шунгит. Высота нижних слоев должна составлять 15 см, верхнего – допускается около 6 см.
4. Чтобы обеспечить длительный срок службы щита, между дном и деревянной конструкцией можно установить дополнительный слой из геотекстиля, который защитит древесину от гниения и разрушения.

Готовый фильтр требует частой чистки и дезинфекции, которую рекомендуется проводить каждые 5 лет.

К преимуществам подобной конструкции можно отнести экологичность, безопасность и антибактериальные свойства древесины, а также простоту монтажа. Недостатками являются восприимчивость к гниению и способность древесины влиять на органолептические характеристики воды.

Правильный выбор материала и последующая установка донного фильтра способствуют надежной защите гидротехнического сооружения на протяжении всего срока его эксплуатации.

Изготовить простой донный фильтр под силу любому владельцу колодца. Но, прежде чем организовать его укладку, необходимо провести качественную оценку состояния гидросооружения и особенности его эксплуатации. Это поможет быстро и эффективно настроить работу готовой системы автономного водоснабжения.

Признаки неисправности. Как проверить ТЭН?

Определить неполадку можно по косвенным признакам. Также современные ПММ сообщают о неполадке путем высвечивания кода ошибки на дисплее. Системой самодиагностики оснащены практически все модели Hotpoint Ariston, Indesit, Siemens. При неполадке запускается тестовый режим, в результате которого все узлы проходят проверку.

Где находится элемент? Он расположен в нижней части корпуса, возле двигателя и насоса. Для начала можно осмотреть состояние датчика температуры. От него напрямую зависит, будет нагреватель включаться или нет.

• Отключите прибор от сети и коммуникаций.
• Постелите на пол полотенце, уложите машину набок.
• Демонтируйте цокольную панель.
• Осмотрите термистор, его проводку. Если виднеются следы подгаров — замените деталь.

• Для диагностики ТЭНа приложите к контактам щупы мультиметра, чтобы измерить сопротивление.
• Исправная деталь покажет значения в районе 22 Ом.

Если окажется, что элемент вышел из строя, проводится полная замена.

Такие детали, как ТЭН, не подлежат ремонту в домашних условиях. Да и цена, которую вы заплатите за ремонт, не меньше, чем стоимость новой детали.

Подготовьте инструменты для замены:

• Шлицевую и крестовую отвертки.
• Пассатижи.
• Шило.

Из комплектующих вам понадобится полностью нагревательный блок. ТЭН в таких моделях отдельно не устанавливается. А именно в машинках: «Бош», «Электролюкс», «Индезит», «Аристон».

• Выключите посудомойку из сети.
• Отключите коммуникации.
• Откройте дверцу люка.
• Достаньте лотки из бункера.
• Снимите нижний распылитель, потянув его на себя.
• Достаньте дренажный фильтр, заодно удалите из него мусор.

• В отверстии за фильтром остается вода. Удалите ее губкой.
• На дне находится пять болтов. Они крепят нагревательный блок.

• Уложите корпус ПММ набок или переверните вверх дном.
• Демонтируйте нижнюю панель.
• Прокрутите помпу и снимите с места. Отсоедините от нее датчик.

Разожмите крепеж, выключите фишки проводки и достаньте нагреватель.

Как сделать фильтровые щиты своими руками

Деревянный

Понадобится около одного куба доски. Дерево нужно тщательно выбирать:

• Осина – самый лучший материал. Она не поддаётся гниению, даже если постоянно находится в воде. К тому же осина сама не впитывает влагу. Но она, проходя через дерево, обеззараживается.
• Дуб – очень долговечный материал. Его практически не придется менять. Такой донный щит прослужит 15–20 лет. Но есть и существенный недостаток такой древесины – вода становится сладковатой.
• Лиственница достаточно хорошо пропускает воду, даже если щели между досками небольшие. Однако также очень хорошо гниет и впитывает воду. Придется менять каждые два года.

Процесс

1. Необходимо сбить между собой доски, так чтобы получился квадрат – больше, чем внешний диаметр кольца колодца.
2. Между досками оставим пространство в 20–30 мм. Это нужно для устойчивого прохода воды.
3. Затем пилим круг чуть меньше внутреннего диаметра ствола колодца, примерно на 2–3 см. Готовое изделие желательно обернуть геотекстилем.
4. Теперь можно опускать его в колодец. Делается это вертикально до самого дна, и только внизу его разворачивают и кладут плашмя. Чтобы он не всплыл, сверху укладывают большие камни и только потом фильтрующие слои.

Ячейку сетки оставляем 2 на 2 см. Также можно использовать многоуровневый слой сетки. И так же опускают на дно. Железный щит можно не нагружать камнями. Однако его необходимо закрепить, чтобы он не просел. Для этого в стене кольца бурят несколько отверстий на уровне фильтра и вставляют в них арматуру или длинные болты, к которым впоследствии крепят щит.

Деревянный

• Осина – самый лучший материал. Она не поддаётся гниению, даже если постоянно находится в воде. К тому же осина сама не впитывает влагу. Но она, проходя через дерево, обеззараживается.
• Дуб – очень долговечный материал. Его практически не придется менять. Такой донный щит прослужит 15–20 лет. Но есть и существенный недостаток такой древесины – вода становится сладковатой.
• Лиственница достаточно хорошо пропускает воду, даже если щели между досками небольшие. Однако также очень хорошо гниет и впитывает воду. Придется менять каждые два года.

Итак, что же такое щит на дно колодца, зачем он нужен и почему именно из осины?!

Барьер на пути крупных частиц — основное предназначение щита для колодца

Не для каждого колодца нужен щит. В отдельных случаях он может принести только вред

Поэтому мастеру по копке колодца следует осторожно подходить к данному решению — ставить или не ставить щит. Вопрос в том, насколько интенсивный приток воды в колодце

Если источник мощный, он может вымывать дно, нести с собой камни и песок, соответственно, вода будет мутная в этом случае. Конечно полностью щит не защити от мощного потока, он должен работать вместе с донным фильтром в этом случае, но тем не менее, он просто необходим.

Если же поступление воды в колодец оставляет желать лучшего, лучше вовсе не применять щит — пользы от него не будет.

Еще одна причина применения щита — это плывуны. Плывун поднимает дно колодца за счет нанесения большого количества глины… Щит в этом случае может задержать процесс подъема дна.

Как сделать донный фильтр

Этот элемент нельзя приобрести в готовом виде – его делают своими руками из таких природных материалов, как кварцевый песок, гравий, щебень, речная галька и т.д. Остановимся на них подробнее.

Используемые материалы

Выбор материалов, из которых будет сделан донный фильтр в колодце, зависит от их доступности в вашем регионе, а также от требований к водоочистке.

Перечислим основные.

Кварцевый песок. Задерживает самые мелкие взвешенные частицы, не пропуская их сквозь себя. Найти его можно на берегу реки. Перед использованием песок тщательно промывают, для чего укладывают в емкость, заливают большим количеством воды и перемешивают.

Мутную воду после непродолжительного отстаивания сливают. И так несколько раз до получения практически чистой воды.

Гравий. Он часто содержит в себе примеси глины, песка, почвы, растительных остатков, поэтому также нуждается в аналогичной промывке.

• Галька речная. Самый популярный материал, из которого делают донные фильтры для колодцев – легкодоступный, натуральный, не требующий особой подготовки, кроме ополаскивания водой.
• Цеолит – пористый минерал вулканического происхождения, отличный сорбент. Способен поглощать тяжелые металлы, радиоактивные элементы, фенол и другие опасные для здоровья вещества, обеззараживать воду. Если вас не смущает цена этого материала (около 600 рублей за 10 кг), обязательно используйте его.

Шунгит – применяется в колодцах, расположенных недалеко от автомобильных дорог, промышленных и животноводческих предприятий, так как очищает воду от нефтепродуктов, соединений тяжелых металлов и вредных органических загрязнений.

Виды донных фильтров

Для качественной очистки воды всегда используют насыпку, состоящую из трех слоев материала разных фракций, размер которых отличается в 5-6 раз. Толщина каждого слоя составляет не менее 10-15 см.

Донный фильтр в колодце по способу укладки может быть прямым или обратным в зависимости от порядка укладки слоев.

• В колодцах с песчаным дном устраивают обратный фильтр, укладывая вниз слой самой мелкой фракции – кварцевый песок или мелкую гальку, затем слой камней среднего размера и, наконец, крупного.
• Если дно – рыхлая глина, используют прямой фильтр, укладываемый в последовательности крупный – средний – мелкий. Он не только очистит воду, но и не позволит глине размываться.

В таком же порядке, только на специальный щит, укладываются слои, если колодец построен на подвижном, насыщенном водой песке – плывуне. Щит изготавливают на несколько миллиметров меньше, чем внутренний диаметра колодца, из древесины или металлической сетки.

Для изготовления деревянного щита берут доски дуба или осины, способные долго выдерживать воздействие воды. Их сбивают вплотную друг к другу, после чего выпиливают из получившегося квадрата круг нужного диаметра и просверливают в нем отверстия размером 0,5-1 см. Готовый щит оборачивают геотекстилем и устанавливают на дно колодца. Каждые 3-4 года его нужно менять на новый.

Чтобы сделать металлический щит, вам потребуется мелкоячеистая сетка из оцинковки или нержавейки и листы оцинкованного железа, из которых необходимо вырезать два кольца соответствующего колодцу диаметра. Сетка вкладывается между ними и крепится болтами.

Щит устанавливают на подсыпку из крупных камней, закрепляют вмонтированными в стенки колодца штырями, после чего укладывают на него фильтрующие материалы.

Насыпные донные фильтры

Чаще всего можно обойтись без осинового щита. Существуют следующие способы обустройства:

Бут и гравий (щебень) или галька – дно укладывается крупным бутом, который сверху засыпается щебнем средней фракции. Иногда сверху засыпается мелкофракционный гравий или крупный кварцевый песок. Это метод прямой засыпки. Существует также метод обратной засыпки, когда на дно сначала засыпают песок, затем мелкофракционную гальку, а потом гравий средней фракции. Все зависит от типа дна. Способ обратной засыпки больше применяется на глинах и суглинках

Шунгит – это разновидность горной породы органического происхождения со сложным химическим составом и высоким содержанием минералов. Считается, что он обладает антисептическими свойствами, но на самом деле эта информация сильно преувеличена и научно не подтверждена. Эта порода не взаимодействует с водой на химическом уровне, поэтому нет существенной разницы, будете ли вы использовать шунгит или речную гальку – результат будет практически одинаковым

Песок – в отдельных случаях мы рекомендуем не использовать никаких дополнительных материалов, кроме небольшой (15 сантиметров) песчаной подушки, которой достаточно для естественной фильтрации воды от мелкофракционных примесей

В различных комбинациях мы прибегаем к использованию всех вышеописанных мной материалов, а решающую роль в их выборе играет тип грунта и водоносного слоя.

Как правильно выбрать насос для колодцев и скважин

Колодцы — Домики для колодца

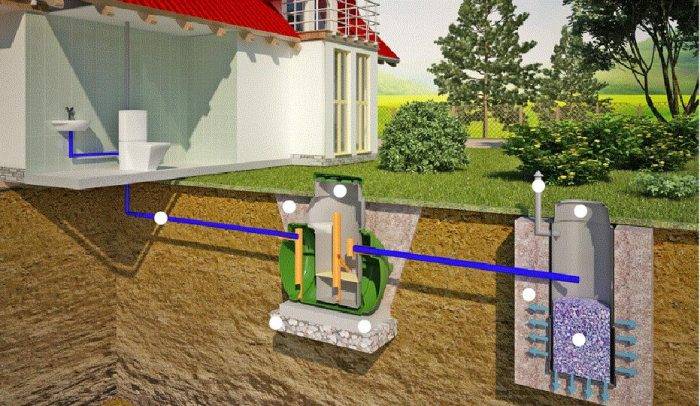

Как проводится установка фильтрационного колодца

Определитесь, какой по форме будет колодец. Проведите расчеты — вычислите площадь конструкции. Составьте чертеж.

Совет! Посмотрите тематические сайты в интернете — здесь можно найти готовый проект колодца, который подойдет под ваши расчеты.

Пошаговый алгоритм действий:

выройте котлован;

• из бетонных колец или кирпича уложите кладку высотой 100 см. Делайте равномерные отверстия для выхода жидкости;
• далее делайте ровную кладку, без отверстий — стены должны быть сплошными;

установите трубу сточной канализации. Расположите ее чуть выше донного фильтра. Сделайте небольшой уклон. Открытую часть трубы разместите по центру котлована. Под ним установите емкость для сбора воды;

сделайте перекрытие и установите люк. Не забудьте о том, что крышки должно быть две — почему, мы рассмотрели в предыдущем разделе. Диаметр лаза — 70 см. Предусмотрите гидроизоляцию. Прокладывайте утеплитель сверху конструкции и между крышками;

засыпьте сооружение грунтом. Оставьте место для вывода вентиляции. Трубу располагайте сбоку от фильтра.

Назначение донных фильтров

Сразу стоит отметить, что изготовление донного фильтра не является обязательным условием сооружения каждого колодца. Скорее наоборот, чаще стараются избежать его использования, делая гидротехническое сооружение значительной глубины. Всё дело в том, что при наличии такого фильтра работы по чистке колодца будут более трудоёмкими и дорогими.

Внимание: в большинстве случаев устройство фильтрующей прослойки на дне колодце не нужно, поскольку грунт в этом месте довольно плотный и не подвергается размыванию водой. Однако в некоторых случаях донный фильтр просто необходим:. Однако в некоторых случаях донный фильтр просто необходим:

Однако в некоторых случаях донный фильтр просто необходим:

Если грунт на дне колодца подвижный, то есть они имеет рыхлую, вязкую структуру, то устройство донного фильтрующего слоя необходимо. Это касается колодцев, построенных на глинистых или песчаных пластах. Установка такого приспособления нужна и в том случае, если вода в гидротехническое сооружение поступает мощной струёй. В этом случае помимо самого фильтра понадобится и осиновый щит, который можно сделать своими руками. Значительное снижение уровня воды в колодце

При этом не важно, какими причинами это вызвано (сезонной засухой или большим расходом). Если вода из гидротехнического сооружения поднимается на поверхность при помощи глубинного насоса, особенно вибрационного типа

В этом случае установка донного фильтра нужна для защиты от мути и грязи, которую работающий агрегат может поднимать со дна, образуя вихревой поток в воде.

Из перечисленных выше случаев, можно понять, зачем нужен донный фильтр. Любая из перечисленных ситуаций, а также их совокупность, могут привести к загрязнению и помутнению воды из колодца.

Стоит знать: иногда донная фильтрующая прослойка может перекрыть доступ воде. Такое может произойти в том случае, если питают колодец очень слабые источники. В этом случае гидротехническое сооружение стоит углубить.

Типы донных фильтров

Донные фильтры по способу укладки бывают двух типов:

• прямой;
• обратный.

Прямой донный фильтр с укладкой более крупной фракции на дно колодца. Используется в двух случаях: если дно колодца состоит из рыхлой глины, либо при укладке донного щита от плавунов. Обратный фильтр подразумевает укладку на самое дно мелкозернистой фракции. Используется в колодцах с песчаным дном и спокойным протоком.

Обустройство донного щита с фильтром

Щит применяют в случае опасности возникновения плавунов. Изготавливают его из лиственных пород дерева, способных длительно сохраняться в воде: осины или дуба. Щит сколачивают из досок, вырезают по размеру ствола колодца, просверливают в нем отверстия диаметром 1 см, оборачивают геотекстилем и опускают на дно. Чтобы щит не поднимало потоками воды, на него укладывают слой крупного камня, а следом засыпают мелкой галькой или гравием слоем не менее 15-20 см. В случае больших плавунов щит постепенно засасывает в песок, поэтому раз в пять-семь лет его придется устанавливать снова.

Обустройство донного фильтра

Прямой донный фильтр для колодца с рыхлым глинистым дном

Задача фильтра в этом случае – не столько отфильтровать воду, сколько предотвратить ее размывание. На дно колодца, очищенное от загрязнений и ила, укладывают слой крупного щебня или камней, вторым слоем кладут щебень с размером фракции в 5-6 раз меньшей первого слоя, а верх засыпают мелкой речной галькой. Толщина каждого слоя должна быть не менее 15 см, то есть весь фильтр займет примерно полметра глубины колодца.

Обратный донный фильтр для колодца с песчаным дном

Обратный фильтр выполняет двойную функцию – не позволяет частицам песка подниматься верх под воздействием струй воды или механических воздействий и одновременно предохраняет дно колодца от крупного мусора, случайно попавшего в колодец.

Выполняют его в обратной последовательности. Сначала на очищенное дно укладывают слой речного песка, предварительно промытого.  Следующий слой – шунгит, речная мелкая галька или гравий с размером фракции до 1 см. Последний слой – щебень или камни с размером от 5 см. Толщина каждого слоя, как и в случае с прямым фильтром, не менее 15 см.

Стеновой фильтр из крупноячеистого бетона

В случае, если проток воды на дне мал, иногда приходится устраивать дополнительные стеновые фильтры, чтобы наполнение колодца происходило также через стенки. Для этого в нижнем кольце делают отверстия горизонтальной, восходящей или V-образной формы, в которые монтируют фильтр из крупноячеистого бетона. Готовят бетон из цемента и гравия без добавления песка. Цемент разводят водой до консистенции сметаны, после чего заливают им гравий и перемешивают до обволакивания камней раствором. Полученную смесь набивают в подготовленные отверстия и ждут затвердевания бетона. Размер гравия подбирают по местным условиям, он должен быть таким, чтобы фильтровал песок.

Обустройство стенового фильтра

а – горизонтальное отверстие, б – восходящее, в – V-образное.

Правила и нормы установки

Возможности фильтрационных колодцев весьма ограничены, правила и особенности их установки регламентированы строительными нормами (СНиП за номером 2.04.03-85).

Их можно устанавливать только на определенных типах почвы: песчаных или супесчаных, которые сами по себе обладают хорошей поглотительной способностью. Колодцы поглотительного типа не устраивают на глинистых грунтах, обладающих низкими фильтрационными свойствами.

Для сравнения, если 1 м² песка средней крупности способен в сутки поглотить до 80 литров жидкости, а супесь – до 40, поглотительная способность суглинка – 25, а трещиноватой глины – всего 5 литров. Из приведенных данных следует, что при установке фильтрационного колодца на глинистом грунте, он, конечно, очистит воду, но вот уйти ей будет некуда.

При обустройстве фильтрационного колодца необходимо выяснить, какая почва на вашем участке. Сооружение нельзя обустраивать в грунтах с высоким и средним содержанием глины, которые не могут обеспечить хороший отток жидкости

Чтобы узнать тип грунтов на участке, поставьте такой эксперимент: выкопайте небольшую ямку размером 300х300 мм и глубиной около 150 мм. Налейте в нее до самого верха жидкость и засеките, за какое время вода уйдет под землю. 18 секунд – песчаный грунт, полминуты – супесчаный, 2 минуты – суглинок.

Особое внимание следует обратить на уровень грунтовых вод в местности. Если подземные воды проходят достаточно высоко, поглотительный колодец устанавливать не рекомендуется, поскольку глубина его залегания должна быть 2-2,5 м. При этом необходимо обеспечить расстояние не менее полутора метров от его дна до подземных вод

При этом необходимо обеспечить расстояние не менее полутора метров от его дна до подземных вод.

Ограничения по установке также касаются среднесуточного объема сточных вод. Их количество не должно превышать 1 м3. Если объем стоков, подлежащих очистке, больше, то рекомендуется выбирать другую систему фильтрации и отвода жидкости.

При планировании придомовой канализации необходимо руководствоваться установленными нормами расположения очистной системы от источника питьевой воды и границ участка

Строительными нормативами оговариваются правила, регламентирующие расположение условного дна фильтрующего колодца. Оно обязано быть выше горизонта грунтовой воды на 1,5 м и более.

Условное “дно” фильтрующего канализационного сооружение должно быть расположено над горизонтом грунтовых вод минимум на полтора метра выше

Донный фильтр для колодца с деревянным щитом – пошаговая инструкция

В качестве примера приведем обустройство донного фильтра для колодца с прямой засыпкой и деревянным щитом.

Деревянный щит для фильтра

Установка донного фильтра

Изготовление дощатого щита для донного фильтра

Шаг 1. Измерьте внутренний диаметр колодца. Деревянный щит, помещаемый на дно, должен быть немного меньше, чтобы при монтаже не возникало проблем с перемещением и укладкой изделия.

Шаг 2. Выберите сорт древесины для щита. Дуб отличается высокими показателями долговечности, но при этом в первое время он будет окрашивать воду в коричневый цвет. Лиственница чуть менее стойка к воздействию воды по сравнению с дубом, но дешевле. Однако чаще всего для щита под донный фильтр для колодца используют осину, так как она плохо подвержена гниению под водой. Древесина должна иметь как можно меньше сучков и дефектов поверхности – от этого зависит ее долговечность.

Шаг 3. Сбейте обычный квадратный щит из досок. При этом не обязательно соединять их друг с другом впритык – наличие зазоров допустимо и даже необходимо. Используйте только оцинкованные крепежи высокого качества.

Шаг 4. Начертите на поверхности щита окружность, диаметр которой несколько меньше такового у колодца.

Шаг 5. При помощи электрического лобзика обрежьте дощатый щит по окружности.

Обрезка дощатого щита

Щит обрезается по окружности

Обрезка почти закончена

Шаг 6. Если даже с учетом плывуна дебит в колодце не слишком большой – просверлите в щите множество мелких отверстий диаметром 10 мм.

Готовый щит для донного фильтра колодца. В данном случае отверстия не требуются – вода будет проникать через щели между досками

Укладка щита и засыпка материала донного фильтра

Теперь, когда дощатый щит из осины, дуба или лиственницы готов, приступите к непосредственным работам с колодцем. Спускаясь туда, не забывайте о технике безопасности – наденьте каску, проверьте состояние троса, подготовьте осветительный прибор.

Шаг 1. Если колодец до момента установки донного фильтра достаточно долго эксплуатировался – произведите очистку от мусора и ила.

Шаг 2. Установите на дно дощатый щит и выровняйте его.

Щит готов к установке

Установка дощатого щита

Шаг 3. Далее ваш помощник должен спустить ведро со щебенкой, жадеитом или крупной галькой. Уложите камни равномерно по поверхности щита. Создайте слой из засыпки крупной фракции толщиной не менее 10-15 см.

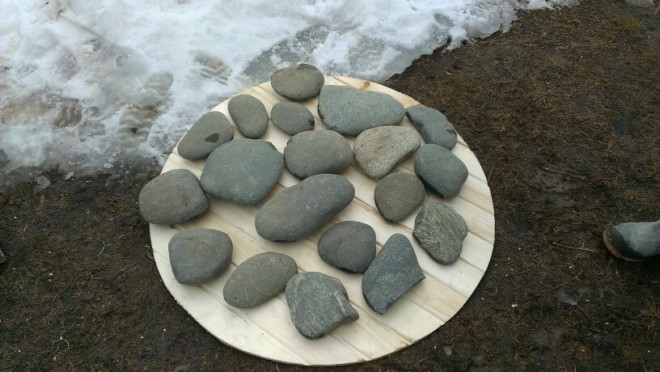

Камни равномерно распределены по поверхности щита

Шаг 4. Следом поместите поверх первого слоя гравий или шунгит. Требования все те же – обеспечить равномерный слой толщиной около 15 см.

Второй слой донного фильтра

Шаг 5. Засыпьте последний слой донного фильтра – промытый несколько раз речной песок.

Шаг 6. Обеспечьте забор воды на глубине, не доходящей до донного фильтра с дощатым щитом. Для этого укоротите цепь или веревку, на которой в колодец спускается ведро. Если забор воды осуществляется насосом – поднимите его выше.

Колодцем можно пользоваться через 24 часа после установки донного фильтра

Через некоторое время — обычно около 24 часов — колодцем можно снова пользоваться. При этом следите за качеством воды, поступающей оттуда – если через год-два она приобрела сладковатый привкус и неприятный запах, это значит, что дощатый щит начал подгнивать и необходимо его заменить. При этом не забывайте регулярно промывать и менять песок, гравий и шунгит, используемые при засыпке донного фильтра для колодца.

Видео — Установка донного фильтра

Донный фильтр для колодца

Схема колодца с простейшей гравийной подушкой, которая в некоторых случаях способна выполнить задачи донного фильтра

Поднимающийся плывун не только портит воду взвесями и примесями, но еще и способен вывести из строя насос или привести к смещению бетонного кольца колодца

Фильтр для колодца

Песок заливается водой

Речной песок

Крупная галька

Галька средней фракции

Речной гравий

Щебень

Шунгит

Жадеит

Обрезка дощатого щита

Щит обрезается по окружности

Обрезка почти закончена

Готовый щит для донного фильтра колодца. В данном случае отверстия не требуются – вода будет проникать через щели между досками

Щит готов к установке

Установка дощатого щита

Крупная галька опускается в колодец

Второй слой донного фильтра

Установка донного фильтра

Деревянный щит для фильтра

Схема-сечение колодца с фильтром из дерева и камней

Чистая вода в колодце

Щит из осины для донного фильтра

В данном случае дно колодца формируется глиняными породами

Добыча речного песка

Колодцем можно пользоваться через 24 часа после установки донного фильтра
