Норма давления водопроводной сети
Хозпитьевой водопровод (так строители называют нашу водопроводную сеть, доставляющую воду в квартиру) проектируется на основании требований СНиП 2.04.02-84. В нем говорится: для разных точек сети назначен свой нормативный уровень давления.
Напор в водопроводе верхних этажей зависит от того, на каком уровне поддерживается давление в сети на входе в дом.
Этот параметр зависит от количества этажей. Если здание одноэтажное, то на вводе давление воды в сети должно быть не менее 10 м в. ст. или 1,0197 атм. Это означает, что напора в трубе достаточно, чтобы поднять воду на высоту 10 метров. В многоэтажных постройках на каждый последующий этаж следует добавлять еще по 4 м в. ст. Например, в 5-этажном доме давление воды на входе в здание должно равняться 10 + 4х4 = 26 м в. ст. Если полученную цифру перевести в атмосферы, результат будет следующим:
(26:10) х 1,0197 = 2,65 атм
Однако вышеприведенная цифра является не граничной, а расчетной. По стандартам, действующим в России, нормальным для централизованного водопровода считается давление на вводе в дом 4 атм. (примерно, 40 м в. ст.).
Недостаточный напор в кране — ситуация, встречавшаяся многим. Если такое происходит часто, нужно исправлять ситуацию. Станция повышения давления воды — незаменимый помощник для вашего комфорта.
Руководство по изготовлению обратного клапана своими руками вы найдете тут.
Желонка — простое и очень полезное устройство для чистки скважины. Здесь https://aquacomm.ru/cancliz/mnogokvartirnyie-doma/santehnika/obratnyj-klapan-svoimi-rukami.html вы найдете инструкцию по ее изготовлению своими руками, а также узнаете, как можно пробить скважину при помощи этого инструмента.
Зависимость скоростных характеристик потока от напора
Разбираясь, что собой представляет нормальное рабочее давление воды в водопроводе, необходимое для стабильного функционирования системы, важно помнить о его прямой взаимосвязи со скоростью. О том, как именно один параметр зависит от другого, подробно изложено в трудах швейцарского физика Бернулли
Суть открытого им закона заключается в следующем: чем быстрее жидкость движется по трубам, тем ниже значение величины p.
К большому сожалению, далеко не любая сантехника в состоянии нормально функционировать при чрезмерно сильном напоре. В основном стандартные ограничения для домашних водопроводов составляют 5-6 атмосфер, не более. В противном случае сантехнические приборы очень быстро выходят из строя.
В отношении центральных сетей этот показатель существенно выше — порядка 15 атм. Чтобы снизить его до требуемых значений, подходящих для использования в домах и квартирах, к жилью подводят трубы меньшего размера.
Таким образом, уменьшенный диаметр позволяет добиться повышения скоростных характеристик. Жидкость начинает перемещаться быстрее, но сила движения при этом ощутимо снижается. Чтобы устранить проблему, рекомендуется увеличить сечение трубопроводных элементов.
Чем регламентируются
Порядок регулирования параметров водопроводных систем в малоэтажных и высотных многоквартирных домах относится к строительной сфере и описан в нормах и правилах, разработанных Госстроем СССР в 1985 г. и в дальнейшем дополненных. Краткое наименование документа – СНИП 2.04.01-85, он характеризует организацию внутреннего водопровода и канализации в жилых и административных постройках различной этажности.
В многоквартирном доме
Особенности организации подачи холодной и горячей воды в здания связаны с выбором правильных значений давления в месте подключения и устройством системы трубопроводов, чтобы обеспечить нормальный поток в верхней части дома и исключить избыточный напор в подвале и на первых этажах. Равномерное течение воды в трубах по всей высоте здания обеспечивается дополнительной регулировкой.

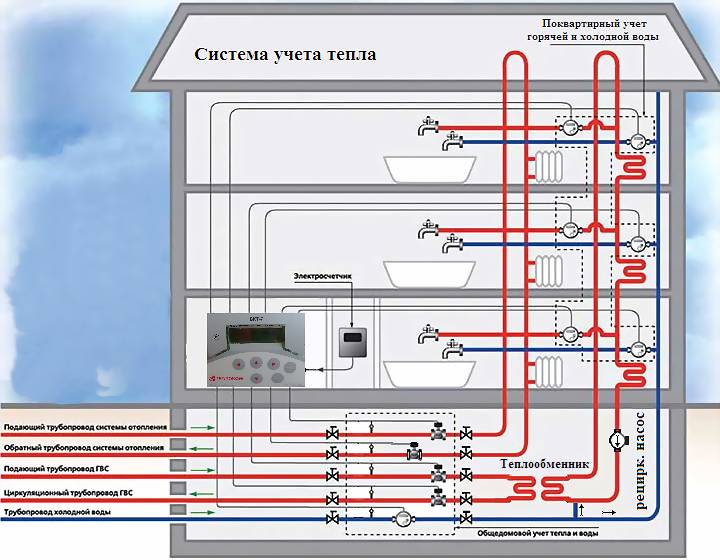

Схема водоснабжения в многоквартирном доме
Правильно рассчитать схему водоснабжения можно на основании следующих показателей:
- высота этажа и их количество в здании: при отклонении высоты по перекрытиям от нормативных 4 м, расчет должен проводиться с учетом фактических параметров;
- минимальное давление для сооружений подобного типа: для жилых домов – 1 атм., к производственным и складским помещениям применяются особые требования;
- дополнительная информация о запланированном сверхнормативном потреблении, например, размещение бассейна на цокольном этаже.
В результате расчетов входного давления и его распределения по высоте получают требования к организации трубопроводов, их диаметрам и средствам регулировки для обеспечения нормативных значений входного потока.
В частном доме
Схема водоснабжения в частном доме
Оптимальное распределение давления в частном доме низкой этажности – более простая задача, чем проектирование трубопроводной системы в многоэтажке. Расчет делается при закладке фундамента. Если здание выше 20 м и водопровод планируется организовать по всей высоте, необходим расчет потребления по аналогии с проектированием многоэтажного дома.
Некоторые особенности автономных систем водоснабжения
Автономными системами водоснабжения называют трубопровод, который подключается к скважине или колодцу. Этот момент определяет следующее:
- Есть необходимость в подъеме воды со скважины. На данном участке могут возникнуть существенные проблемы.
- Система трубопровода может быть весьма разветвленной. Этот момент определяет сложности в обеспечении должного давления для удаленных участков.
Кроме этого специалисты выделяют две основные проблемы, связанные с автономными системами водоснабжения:
- Следует учитывать тот момент, что скважина может создать проблемы не просто с выдерживанием высокого давления, но даже поддержания минимального значения. При длительном потреблении воды ее уровень в колодце существенно падает. Именно поэтому проводится установка расширительного бака, который рассчитан на поддержании должного показателя на момент высокой нагрузки в системе.
- При высоком показателе воды в скважине она будет накачиваться постоянно, что станет причиной повышения давления более чем 6 атмосфер. В результате может появиться течь, появится неисправность у устанавливаемого оборудования.
Решить проблему с высоким показателем можно самым различным образом. Примером назовем следующие рекомендации:
- Подбор насоса с показателем мощности, который соответствует суточному потреблению воды. Многие производители указывают то, какая пропускная мощность у конкретного насоса. Стоит помнить о том, что с повышением мощности насоса существенно повышается показатель потребления электричества. Поэтому покупка наиболее мощного насоса или станции не является рекомендацией для всех случаев.
- Может устанавливаться система управления электрического типа. Водоснабжение зачастую работает от устанавливаемого манометра. Устройство может давать сигнал мотору для его включения или выключения в зависимости от того, какие показатели считываются.
А вот задача по повышению показателя давления в системе более сложна. Для этого проводится установка самого различного оборудования. Не стоит забывать о том, что при правильном проектировании системы можно избежать избыточного сопротивления. Так некоторые участки могут подключаться параллельно, другие последовательно
Важно подобрать правильно трубы по показателю диаметра поперечного сечения и толщине стенок
Расчет давления воды
Давление в зависимости от диаметра трубы
Если на трубе, входящей в дом или квартиру, имеется установленный манометр, давление будет измеряться автоматически без ручных расчетов. В противном случае придется вычислить эту величину. На эту процедуру уходит не более пяти минут. Сколько будет показатель, можно понять без расчетов. Подготовьте набор инструментов:
- съемный манометр;
- шланг, имеющий аналогичный диаметр, как на трубе;
- штуцер с резьбовым соединением размером ½ дюйма;
- сантехнический скотч и хомут.
На одну сторону шланга закрепляют манометр при помощи хомута, в противоположное отверстие вставляют штуцер и фиксируют аналогичным образом. Душевую лейку снимают, вставляют на ее место штуцер и несколько раз переключают воду: душ-кран. Это поможет выгнать накопившийся воздух. Если появляются подтеки в местах соединения, необходимо их устранить путем приматывания сантехнического скотча. После этого на манометре стрелка покажет уровень давления в трубопроводе.
Точные цифры по нормативам СНиПа
Нормативы СНиП устанавливают точное давление в водопроводе, как для холодного, так и для горячего трубопроводов. Для холодного снабжения эти цифры составляют (в атмосферах):
- Минимальный показатель – 0,3.
- Максимальный – 6.
Для горячей воды эти показатели несколько иные:
- Минимум – 0,3.
- Максимум – 4,5.
Отклонение показателей напора в водопроводной сети вызывает либо неполадки в системе, её ускоренный износ, либо дискомфорт для жильцов.
Точно определить показатель давления в вашей сети можно, закрепив водяной манометр на кране-смесителе при помощи резиновой трубки.
В отсутствие столь точного прибора, можно примерно определить давление, воспользовавшись обычной трёхлитровой банкой и секундомером. Вычислить примерное давление по скорости заполнения банки струёй водопроводной воды возможно по следующей таблице:
| Время заполнения, секунды | Давление воды, атм. |
| 3 | 2,4 |
| 4 | 1,4 |
| 5 | 0,9 |
| 6 | 0,6 |
| 7 | 0,4 |
| 8 | 0,3 |
| 9 | 0,2 |
Для определения водяного давления сегодня используется несколько единиц измерения – бар, атмосферы, паскали и т.д. Все эти обозначения могут фигурировать в нормативно-проектной документации, в разметке делений манометров, в технических паспортах бытовой техники.
Способы повышения и понижения давления трубопроводе
Насос для повышения давления воды
Несоответствие нормам давления в трубопроводе часто приводит к неприятностям, поэтому приходится устранить эту проблему собственными руками, если такую услугу не предоставляет водоканал. Существует несколько способов, которые помогают увеличивать и при надобности уменьшать водяное давление в магистрали.
Варианты повышения давления в автономном и квартирном трубопроводе
Существует два способа поднять давление и пользоваться водой в свое удовольствие без перепадов напора. Для таких целей жители могут создавать специальные условия: устанавливать квартирные насосы или насосные станции.
- Обыкновенный насос. Монтаж осуществляется на трубу водоснабжения в домах или квартирах в той точке, где происходит забор ресурса — недалеко от крана или душевой лейки. Таким устройством можно пользоваться, если нужно повысить давление показателя до 1,5 бар. Оборудование легко обслуживается и не требует дополнительных составляющих. Для повышения показателей необходим подбор более серьёзного устройства.
- Насосная станция. Больше подходит для владельцев частных домов с автономным водоснабжением. Для работы такой конструкции необходимо иметь дополнительное пространство, так как насосная станция устанавливается в комплексе с накопительным резервуаром. Для таких целей подходит подвальное помещение. Благодаря наличию расширительного бака даже при отключении централизованного холодного водообеспечения давление будет поддерживаться и владельцу хватит ресурса на сутки.
Методы понижения давления в водопроводе

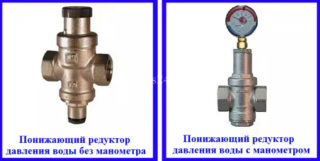

Чтобы понизить давление воды в водопроводной сети, потребуется установка редуктора в магистраль в том месте, где труба заходит в дом или квартиру. Такой механизм представляет собой небольшую конструкцию с двумя резьбовыми соединениями. Они отлично защищают бытовую технику от гидроудара и снижают нагрузку на домашний трубопровод в целом.
Принцип работы регулятора заключается в выравнивании силы диафрагмы и удерживающей пружины. Как только происходит водозабор, давление падает, поэтому действие пружины усиливается. При этом отверстие открывается до стабилизации давления в трубопроводе. Соответственно, если будет скакать давление, это не повлияет на открытие и закрытие встроенного клапана, поэтому пользователь будет получать ресурс стабильным напором.
Давление в городском и частном трубопроводе
По ГОСТу давление в водопроводной сети должно составлять 4 бар
Оптимизация давления в городском водопроводе невозможна, кроме того, точных сведений о силе напора на данный момент не предоставляют. Если магистраль соответствует установленному ГОСТу, давление будет составлять 4 бар. Однако этот показатель часто снижается до отметки 2,5-2,7 бар. Поэтому, расход воды может быть минимальным.
В частном (автономном) водопроводе напор воды высчитывается индивидуально. Это зависит от типа выбранной сантехники, а также показателя сопротивления при прохождении ресурса по трубам из источника. Огромную роль несет выбранное насосное оборудование. Оптимальным показателем в частном секторе является давление 1,5-2 бар. Проверить это можно манометром.
Стабилизация показателей
Примечательно, что в многоэтажных домах люди сталкиваются не только с нехваткой живительной влаги, но и с ее избытком. Когда максимальное давление воды в бытовом водопроводе и трубах системы водоснабжения существенно превышает указанные нормативы. Чтобы стабилизировать его, применяют редукторы (регуляторы p). Монтировать такие устройства лучше всего сразу после входного вентиля перед приборами контроля.
Диспенсер магистральный настольный AquaPro 919H/RO (горячая и холодная вода)
Диспенсер магистральный настольный AquaPro 929CH/RO (охлаждение/нагрев)
Диспенсер напольный AquaPro 311 (пустой, без охлаждения)
Способы регулировки давления
Настройка реле давления
Уменьшить напор помогает регулировка реле давления. Не допускается снижение менее 1,5 атмосфер, оптимальное значение в 3–4 бара. В идеале стоит установить автоматическую систему, которая будет управлять работой оборудования без вмешательства человека.
Также для снижения напора применяют предохранительные клапаны. При превышении этого значения, компенсатор спускает лишнее количество воды в канализационную систему.
- повысительного насосного устройства;
- гидроаккумулятора с мембраной;
- накопительной емкости.
Включать в разводку повыситель для принудительного увеличения давления рационально, когда имеется достаточный объем жидкости в источнике, но к удаленным либо находящимся на высоте точкам потребления она поступает с большой потерей напора. К примеру, если в здании больше одного этажа. Управление возможно как вручную, так и автоматически. У второго варианта есть существенный плюс – контроль запуска и остановки насоса, когда это необходимо, автоматика осуществляет самостоятельно.
В такой ситуации поможет лишь установка мембранного гидроаккумулятора. Резиновая диафрагма разделяет гидробак на два отсека – воздушный и водный. Пространство между мембранной поверхностью и корпусом гидравлического аккумулятора заполняется воздухом под высоким давлением. Благодаря этому водный поток под требуемым напором поступает к каждому потребителю. Подобная схема позволяет исключить напорные перепады и гидроудары, обеспечить бесперебойную работу всех элементов магистрали.
Еще один метод – применение накопительного резервуара большого объема. Если установить его в наиболее высоком месте дома, он будет заполняться посредством основной помпы, а к пользователю поступать самотеком. Но достичь приличного напора в такой ситуации вряд ли получится. Лучше приобрести дополнительный насос для перекачивания жидкости из накопителя. Тогда резервуар можно разместить где угодно, хоть в подвальном помещении.
Прежде чем выбирать способ, позволяющий повысить давление в водопроводной сети, стоит вызвать специалиста. Он проведет проверку состояния фильтрующего элемента, запорной арматуры, а также выполнит правильные измерения напора.
Чем регламентируется
Давление в водопроводе регламентируется положениями СНиПа №2.042 от 1984г., и дополненным СНиП от 1985г.
В соответствии с этим нормативом проектируется вся водораспределительная сеть здания, начиная от подводки к зданию, и заканчивая водозаборными устройствами — смесительными кранами.
Для определения водяного давления сегодня используется несколько единиц измерения — бар, атмосферы, паскали и т.д. Все эти обозначения могут фигурировать в нормативно-проектной документации, в разметке делений манометров, в технических паспортах бытовой техники.
Такое разнообразие обозначений часто вносит неразбериху в головы жильцов, непосвящённых в глубины науки физики. Пользуясь нижеприведённой таблицей, вы сможете без проблем самостоятельно перевести показатели из одной метрической системы в другую.
В многоквартирном доме
Согласно эксплуатационным нормам, давление в водоподающем контуре для 1-этажного дома не должно опускаться ниже 1 бар. Для многоэтажных зданий такое входящее давление должно увеличиваться на 0,4 бар для каждого верхнего этажа.
Формула расчёта необходимого давления в трубах водоснабжения в пятиэтажном доме выглядит следующим образом:
1бар + (0,4бар х 5 этажей) = 3 бар.
Здесь 1 бар — это минимальный напор для 1-го этажа, 0,4 бар х 5 эт. — увеличение показателя в расчёте на каждый из последующих этажей дома.
В итоге, получаем минимальное давление, которое должно быть обеспечено на входе в пятиэтажку, в 3 бара. По этой же формуле можно рассчитать, какое давление воды в водопроводе многоквартирного дома должно быть, при наличии в нём 9, 12…15 этажей. Для увеличения напора можно поставить повышающий насос.
В частном доме
Для 1-этажного дома СНиП регламентирует технический минимум в 1 атмосферу. Такой напор позволяет безотказно функционировать душевым и кухонным смесителям, унитазам и прочему стандартному сантехническому оборудованию.
Однако, следует учитывать, что данный норматив составлялся ещё в далёком 1984г., когда в распоряжении жильцов ещё не было такого количества бытовой техники. Для их нормальной работы потребуется значительно больший напор воды — как минимум, 2 атм. Это также следует учитывать при проектировки водопроводной системы частного жилого дома.
Причины повышения и понижения
Наиболее часто низкий напор возникает из-за износа труб водопровода – если они проржавели или забились известковым налетом. Последнее происходит не только с течением времени, но и из-за чересчур жесткой воды. В такой ситуации трубопровод требует замены, другое решение проблемы пониженного напора отсутствует.
К иным причинам того, что нет нормального давления в системе водоснабжения в частном доме, относят:
- Слабую напорную установку. В нецентрализованных магистралях воду требуется поднять из водоносной шахты и довести до всех водопотребителей, находящихся на различном удалении от насосного устройства и располагающихся на разной высоте.
- Низкий дебит скважины. Пока шахта заполнена водой, давление в водопроводе падать не будет, но по мере опустошения источника напор станет снижаться, а дальше жидкость перестанет поступать в трубопровод.
- Открытие всех потребителей одновременно. Это становится причиной снижения напора в магистрали. Поэтому при выполнении проектных работ учитывают общее число водопотребителей, которые можно открыть сразу.
Особенности автономных водопроводов
Автономная система не подсоединяется к магистралям водоканала, независимая добыча воды организована из подземных пластов через скважину. Давление при этом ниже, чем в водоканале, а при отсутствии нужного напора распределение потока на бытовые нужды и полив растений на участке может стать проблемой. Обеспечить равномерный поток воды можно, воспользовавшись рекомендациями:
- учесть потребность в водных ресурсах из скважины для технических нужд, включая полив огорода;
- установить насос, гарантирующий давление не менее 3-4 атм. в подающей трубе;
- контролировать уровень напора, чтобы своевременно реагировать на его снижение.
Ответственность за эксплуатацию скважины, принадлежащей частному владельцу, возлагается на собственника.
Как определить силу напора в водопроводе – современный и народный метод
Знать досконально давление в водопроводе обязательно нужно при наличии в доме сложной бытовой техники. В ряде случаев она чувствительна к этому параметру и недостаточность, как и избыточность, его может привести к поломке.
Для точного определения давление воды в водопроводе многоквартирного дома, необходимо использовать измерительные приборы. Если напор в системе нестабилен, нужно проверять его величину перед каждым включением ответственной бытовой техники.
Есть способ проверить достаточность давления самым простым способом: трехлитровая банка при нормально давлении и полностью открытом кране наполняется водой за 7 секунд.
Смотреть видео
Как измерить напор воды своими руками
Смотрите это видео на YouTube
Низкий напор в водопроводе – куда обращаться
Смотреть видео
Слабый напор воды в кране, что делать? / Bad water head. Solution methods
Смотрите это видео на YouTube
Причины низкого давления могут быть различными и, прежде, чем предъявить претензии кому либо, нужно точно определить источник неприятности. Порядок действий может быть следующим:
- Путем опроса жителей рядом стоящих домов выяснить состояние давления в водопроводе каждого из них. Если проблемы с этим показателем есть в соседних домах, значит, причина кроется в магистральном водопроводе и обращаться нужно в горводоканал.
- Необходимо опросить соседей по стояку, если у них также плохой напор, значит, засорен причина в стояке. Стояк находится в ведении коммунальщиков – к ним и претензии.
- Если имеется непорядок с напором у соседей по этажу, значит, причина кроется в плохом состоянии распределительной домовой сети, это также зона ответственности коммунального хозяйства.
- Недостаточный напор из кранов внутри квартиры может свидетельствовать о засорении труб внутренней разводки, а это забота владельца квартиры.
- Плохой напор в одном из кранов в квартире. Здесь уж придется самостоятельно заменить смеситель, кран или сетку аэратора.
Вспомним начало нашей статьи, где приведены номы СНиП, где нижний допустимый предел давления составляет 0,3 атмосферы. И кого из коммунальщиков волнует, что при этом даже руки помыть становится проблемой.
Какие устройств могут повысить давление в водопроводе квартиры
Есть несколько способов улучшения положения дел с работой водопровода при недостаточности напора живительной влаги. Перед тем, как повышать напор в водопроводе квартиры, нужно убедиться, что трубы еще в таком состоянии, чтобы безболезненно пережить эту процедуру.
В случае, когда коммунальные службы не желают решать вопрос повышения давления под любыми предлогами, вопрос затрудняется, поскольку устанавливать дополнительное оборудование можно только с их разрешения.
Смотреть видео
Повышение давление воды в квартире и доме с помощью насоса
Смотрите это видео на YouTube
Если вопрос по проекту решен, можно использовать насос для повышения давления в водопроводе. Когда вода в кране отсутствует, нужно устанавливать насосную станцию с гидроаккумулятором, но это возможно только при наличии воды в водопроводе соседей снизу.
При наличии воды в кране для повышения его давления используется стандартный насос. Потребители его врезают в сеть на входе водопровода в квартиру.
Напор воды
Чтобы измерить значение напора, понадобится бытовой манометр, который необходимо подключить к источнику воды в квартире. Значение определяется на табло прибора.
Затем результат сравнивается с нормами, указанными в СНиПе. Полученные цифры указывают не только уровень подачи воды, но и свидетельствуют о неисправности оборудования, например его засорении.
Данные необходимо снимать несколько раз в день (рано утром, днем, вечером и в ночное время). Затем все показатели складываются и делятся на количество замеров.
Если такое устройство отсутствует, можно воспользоваться другим методом. Напор определяется по расходуемому объему воды в течение 1 секунды. Подойдет любая емкость объемом 3 литра. Если ее полное наполнение водой происходит примерно за 7 секунд, значит давление в норме.
Пониженное
Чрезмерно низкое давление воды не всегда может быть причиной неисправности общего водопровода. Иногда вина лежит на самих жильцах квартир. Основные действия в случае слабого напора:
- Убедиться в чистоте и работоспособности фильтров и смесителей. Большинство неполадок происходит из-за них. Засор в мелких ячейках или известковый налет приводит к снижению давления воды.
- Удостовериться в чистоте трубопровода в центральной системе водоснабжения. Можно простучать трубы, либо обратиться в управляющую компанию. Если проблема кроется в материале изготовления, следует согласовать замену труб на новые.
- Если в квартире газовая колонка, то необходимо убедиться в ее исправности.
- Поинтересоваться у соседей о наличии подобной проблемы. Если у них аналогичные трудности, возможно проблема скрыта в общей распределительной станции.
- Проверить соединение проводников водоснабжения. При неверном подключении происходят трудности с напором.
- Просмотреть работоспособность арматур и стояков. Нарушение может выявится в подвале.
- Обратиться в управляющую компанию с просьбой проверить исправность насосной станции.
При слабом давлении только горячего потока воды виноваты именно фильтры. Если проблема существует, то необходимо почистить или отремонтировать детали. Если этого сделать невозможно, проводят их замену.
С проблемой пониженного давления можно справиться собственными силами. Она решается поэтапно, от измерения давления воды до установки вспомогательного оборудования.
Повышенное
Чрезмерный напор воды определяется визуально. Также можно воспользоваться манометром. Проблему можно решить самостоятельно. Если это невозможно, потребителем составляется в управляющую организацию жалоба в письменном виде. В ней должно содержаться:
- Личные данные заявителя (инициалы, домашний адрес, контактный телефон).
- Наименование организации с указанием ее реквизитов или должностного лица.
- Описание возникшей проблемы с указанием ненадлежащего качества предоставляемой услуги.
- Требование о перерасчете средств, которые были потрачены за услугу водоснабжения.
- Просьба принять необходимые меры по устранению проблемы.
- Дата составления бумаги с личной подписью.
Жалоба может быть составлена одним жильцом или несколькими. Рассматривается она на протяжении 30 дней со дня ее получения. Если УК отказывается выполнять указанные требования, необходимо обратиться в органы надзора, отвечающие за работу ЖКХ, с приложением копии заявления.
Если потребитель действительно прав, то все неисправности будут устранены, а также возмещена компенсация за потерянные денежные средства. Иначе в отношении потребителя могут быть применены встречные меры.
