Делаем обратный клапан своими руками

Принцип работы обратного клапана

Обратные клапаны могут отличаться по внешнему виду и конструкции, но суть их работы одна: они легко пропускают воду (или поток другого вещества) в одну сторону, и блокируют её движение в обратном направлении.

С его помощью защищают от повреждения канализационное и водопроводное оборудование.

Принцип работы обратного клапана

Конструкция клапана это:

• Два цилиндра, расположенных под прямым углом друг к другу.
• Внутри единая полость.
• Один из цилиндров с двух сторон снабжён резьбой для монтажа в систему труб.
• Другой цилиндр заглушен.
• В полости располагается простой механизм (различный, в зависимости от вида – шар, створка и т.д.), который открывается в одном направлении.

Если вы часто слышите непривычные звуки из водопроводных труб, нужно продиагностировать, что же произошло. Почему гудят трубы водопроводные: поиск причин и решение проблем.

О том, как правильно опломбировать счетчики на воду, читайте тут.

Некоторые сантехнические ремонтные работы можно провести без привлечения специалистов. Среди таких работ — замена прокладки в кране. В этой теме http://aquacomm.ru/cancliz/mnogokvartirnyie-doma/santehnika/kak-pomenyat-prokladku-v-krane.html вы узнаете, как это сделать самостоятельно в зависимости от типа крана.

Компрессор для аквариума: готовый и своими руками

Использование компрессора в аквариуме объясняется необходимостью подачи воздуха в воду и ее насыщения кислородом. В большинстве случаев дефицит смеси газов вызывает чрезмерно высокая температура жидкости из-за действия комнатных обогревателей. Если не использовать приспособление для дополнительного поступления воздуха, вероятность гибели рыб при таких условиях существенно повышается. Согласно естественнонаучным законам, с охлаждением воды увеличивается граница насыщения кислородом, следовательно, лучшее его поступление будет происходить в резервуарах с охлажденной жидкостью.

• 1 Для чего нужен компрессор в аквариуме
• 2 Мистер Хвост рекомендует: основные типы профессиональных компрессоров
  • 2.1 Помпа для аквариума
  • 2.2 Мини-компрессоры
• 3 Как сделать компрессор самостоятельно
• 4 Как установить
• 5 Ремонт
• 6 Распылитель для аквариума своими руками

Варианты использования шприца-питолета

Применение цементного шприца просто необходимо при большом объёме работ в труднодоступных местах, на вертикальных поверхностях и там, где нельзя воспользоваться другими инструментами.

Если требуется заделать несколько трещин или стыков срочно, можно воспользоваться всем, что есть под рукой:

• трубы из разных материалов любых диаметров;
• тубы от силиконового герметика с резьбовыми носиками;
• специальный мешок для затирки швов;
• пакет из-под майонеза: в нём есть отверстие с резьбой;
• кондитерский мешок ёмкостью 1,5 л;
• тюбик большого размера.

Индивидуальные застройщики изобретают множество приспособлений из подручных средств, чтобы облегчить проведение бетонных работ.

Надо знать, что шприц применяют только для жидких смесей. Густую затирку для швов наносят шпателем или мастерком.

Возможность изготовления своими руками

Глубокого финансового смысла самостоятельное изготовление клапанов не имеет- покупка комплектующих обойдется чуть ли не дороже готового клапана промышленного производства. Либо в домашней мастерской должны быть высокоточные сверлильные, токарные и фрезерные станки для самостоятельного изготовления деталей устройства.

Чаще всего домашние мастера делают клапаны своими руками, чтобы проверить свои силы в конструировании и сборке. Делают также нестандартные затворы для домашних технологических установок для изготовления напитков или аквариумных систем фильтрации и аэрации. Далее будет рассмотрена конструкция и технология изготовления затворов:

• Шаровой для воды.
• Гравитационный шаровой для воды.
• Тарельчатый.
• Лепестковый для вентиляции.

Конструкции выбраны несложные, технология не требует применения дорогостоящего оборудования. Сделать несложный обратный клапан в домашней мастерской вполне реально. Достаточно владеть слесарными навыками на среднем уровне.

Проблема с велонасосом

Вы бы свой насос показали.

Где по-старинке , нет шарика в клапане, на одной стороне шланга. То, в самом корпусе насоса, снизу, перед камерой поршневой, есть плоская, тонкая резинка, диаметром меньше одного см. Она то и играет роль пробки, запирающей подсос воздуха из колеса. Когда разбираешь насос, отвинчиваешь все резьбовые соединения, так , сразу и видишь, что, к чему. Просто, будьте внимательней. Логика работы простая. Протереть, обезжирить эту резиночку-колёсико, если она на месте, чуть сбилась, засорилась, но, целая. Подправить положение. Тщательно закрутить. Что там ещё косячит, уже впопыхах не помню . Перешёл на ножной , и насос ВД миниатюрный, до 15 атм легко выдающий. Мне, для Ребы максимум 10 бар требуется. https://ru.aliexpress.com/item/Porta. 657189894.html

На момент покупки, тот, что внизу не заметил . Мне симпатичней. Хоть и не имею аморта под давлением до 20 бар. Всегда кому-то рядом надо.

С алибонусом в 20 баксов уложится https://alibonus.com/?u=140395

Взять купон продавца и оплатить под. серт. https://ru.aliexpress.com/item/p/32686734749.html ( Скидка прода + Купон =1$, возврат от покупки подарочного сертификата номиналом 20 баксов =2$ по Алибонусу. Плюс КешБэк от самого заказа насоса . Вот оное дёшево и сердито. На годы вперёд, для колёс и воздушных амовилок )

Источник статьи: http://forum.velomania.ru/showthread.php?t=347677

Теория

В кубе кипит спиртсодержащая жидкость. Если выходное отверстие для пара будет перекрыто, начнет расти давление. Одновременно будет повышаться и температура кипения жидкости. Энергия щедро льется в куб и накапливается каждую секунду, но этот процесс не бесконечен. Рано или поздно произойдет механическая разгерметизация куба. Например, сорвет хомут, и крышка выстрелит в потолок. Если бы на этом всё закончилось, то и обсуждать было бы нечего. Легкий ремонт кухни, замена люстры – дела житейские.

Однако после разгерметизации давление в кубе резко падает, в результате вся накопленная энергия освобождается и приводит к резкому, взрывообразному закипанию всего объема навалки (спиртосодержащей жидкости в кубе). Образовавшийся спиртовой пар вылетает из куба, попутно вынося с собой изрядную долю навалки.

принцип работы и назначение

Назначение устройства -не допустить разворота потока воды или воздуха в противоположную сторону. Такой поток может вывести оборудование из строя или существенно снизить качество его работы. Они применяются в домашних системах:

• Водоснабжения. Затворы ставятся в нижней части водозабора и не дают воде стекать в колодец либо скважину при прекращении работы нагнетающего или заборного насоса.
• Отопления. Затвор размещают в нижней точке контура, чтобы избежать обратного тока теплоносителя при перепадах температуры.
• Вентиляции. Обратный клапан ставят на вытяжке в многоквартирных домах, чтобы препятствовать возникновению обратной тяги при открывании окон или дверей. В малоэтажных домах он предотвращает попадание уличного воздуха в дом через вытяжку.

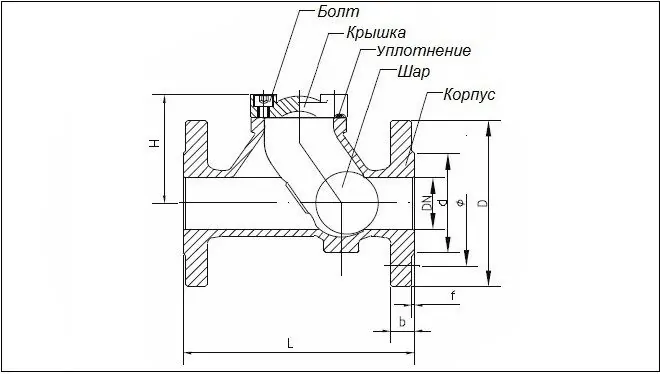

Рисунок 1. Схема шарового затвора

В любом затворе вне зависимости от его конструкции есть следующие детали:

• Корпус, представляющий собой герметичную камеру, присоединяемую в разрыв трубопровода.
• Запорный элемент- тарельчатый, шарообразный или лепестковый.
• Седло — уплотненный контур, к которому прижимается запорный элемент и перекрывает просвет для потока.
• Возвратный элемент прижимает запорный к седлу. Это может быть пружина или сила тяжести.

Принцип действия затвора несложен:

• Напор воды или воздуха в заданном направлении преодолевает силу пружины или силу тяжести и отжимает (либо поднимает) запорный элемент от седла.
• Поток течет в нужную сторону.
• При падении напора или попытке потока развернуться в обратном направлении сила пружины или сила тяжести прижимает запорный элемент к седлу и перекрывает просвет.

Чем выше напор в обратном направлении, тем сильнее он прижимает запорный элемент к седлу и тем надежнее перекрыт поток.

Рисунок 2. Устройство тарельчатого затвора

Обратный клапан в домашних условиях

Обратный клапан нельзя назвать предметом первой необходимости, однако в некоторых случаях он бывает поистине необходим. В качестве примера можно привести сооружение вакуумной камеры, когда для откачки воздуха нужно использовать именно обратный клапан. Его конечно можно приобрести в специализированных магазинах, однако можно также соорудить в домашних условиях, что мы и предлагаем сделать прямо сейчас.

Первым делом давайте посмотрим видео по изготовлению самодельного клапана:

Чтобы изготовить обратный клапан, нам понадобится: — штуцер с резьбой на 15;— сантехнический шланг для унитазов с двумя штуцерами;— 3 миллиметровый болт длиной 4-5 см;— две гайки;— кусок резины от автомобильной камеры.

Начнем изготовления обратного клапана с его основной части. Для этого нам необходим наш болт и кусок резины. Вырезаем от резины круглую прокладку и проделываем посередине отверстие, чтобы сквозь него провести болт.

Далее берем прямоугольный кусок железа маленького размера, сверлим на него отверстие диаметром чуть больше болта.

Надеваем на болт поочередно кусок железа, гайку, шайбу, кусок резины и направляющую.

Далее берем штуцер с резьбой и делаем на нем пропил по размере железного прямоугольника так, чтобы он плотно ложился в свое место.

Заготовки готовы, а это значит, что можно приступить к сборке обратного клапана.

Со сборкой основной части клапана все ясно, так как эту часть мы проделали выше. После этого вставляем эту часть в штуцер с резьбой так, чтобы резинка чуть-чуть выходила снизу штуцера. При необходимости можно отрегулировать длину накрутив или открутив гайку на болте.

На нижнюю часть штуцера закручиваем вторую гайку со вторым штуцером. Тут автор дает предпочтение штуцеру, который используется на газовых трубах в домах.

Сверху автор накручивает маленький кранчик, однако это не обязательно

Кранчик можно свободно заменить обычной гайкой, однако следует обратить внимание на то, чтобы диаметр верхнего отверстия гайки был меньше диаметра штуцера, чтобы зафиксировать железный прямоугольник

Такой клапан можно использовать при собственноручном изготовлении вакуумной камеры, о которой мы поговорим в ближайшее время.

Источник

Предохранительный клапан – манометр для СО2

Ю.В.

Один из вариантов такого предохранительного клапана, простого в изготовлении, надежного и с возможностью регулировки на заданное давление сброса я здесь и покажу.

На самом деле все просто))) Обычный шприц на 2,5 или 5 мл. Но с резиновым или силиконовым поршнем. Если шток поршня зафиксирован, а через носик (куда надевается игла) подать газ под давлением, то он сдеформирует торец поршня (красная линия на схеме). Если в торце корпуса шприца будут отверстия (вот такие, прожженные, например, иголкой от того же шприца, нагретой на газовой плите)

то газ через эти отверстия и выйдет. И будет выходить до тех пор, пока его давление не упадет ниже величины, которая была необходима для деформации поршня. Отсюда и исходим. Прожигаем отверстия в донышке корпуса (как на фото выше), устанавливаем в шприц поршенек со штоком. Если шток длинный, то его можно подрезать до нужной длины. И фиксируем это все к корпусу с помощью… Да с помощью чего угодно- я это делаю с помощью пары саморезов и задней части еще одного такого же шприца. Отверстия для саморезов в “ушках” нужно предварительно просверлить или прожечь.

Регулировку клапана осуществляем с помощью саморезов. Чем они сильнее зажаты, тем при бОльшем давлении наш клапан будет срабатывать. Как проверить? Да очень просто. С помощью кусочка шланга (например от капельницы) соединяем наш клапан с другим шприцом. Вот так

Опускаем наш клапан в стакан с водой и начинаем сжимать воздух во втором шприце, наблюдая, когда появятся пузырьки воздуха из отверстий нашего клапана. И помним, что если мы сжимаем газ вдвое, то и давление у него возрастает вдвое. Другими словами, если наш проверочный 10-и кубовый шприц сжат до 5 мл по его шкале, то в нем избыточное давление по отношению к атмосферному 1 атм , если сжат еще в два раза, до 2,5 мл по его шкале, то в нем избыточное по отношению к атмосферному давление 3 атм, если еще вдвое, до 1,25 мл, то избыточное давление там уже 7 атм и ты его, скорее всего) руками уже так и не сожмешь. Да и не нужно оно. Вот по появлению пузырьков из клапана и положению поршня в проверочном шприце и ориентируемся, либо зажимая, либо отпуская саморезы.

Для химических и биологических источников СО2 я считаю оптимальным давление 1,5-2 атм. Вот на это давление и есть смысл регулировать клапан.

После отработки и сброса излишнего давления, поршень клапана должен опять перекрыть выход газа- это хорошо заметно по прекращению выхода пузырьков. Все, клапан отрегулирован и им можно пользоваться. У меня такие ходят минимум год без регулировок. Через год поверяю- как правило все остается без изменений. Ну а уж если нам нужен предохранительный клапан с более широкими пределами регулировки и более чувствительный, тогда делаем его более сложный и эффективный вариант.

Источник

Делаем обратный клапан на воду своими руками

• муфту с наружной резьбой;
• тройник с внутренней резьбой;
• пружину (свободно входящую в тройник);
• стальной шарик (чуть меньше внутреннего диаметра тройника);
• пробку с резьбой;
• лента ФУМ.

Если подходящей пружины нет, её можно сделать самостоятельно.

Нужна проволока и стержень нужной толщины, чтобы можно было навить на него стальную проволоку.

В стержне делается отверстие, в него вставляется конец проволоки. Чтобы было удобней, зажимается стержень в тиски и навивается нужное количество витков (плоскогубцами).

Теперь можно перейти к сборке клапана:

1. В тройник вкручивается муфта так, чтобы перекрыть боковое отверстие примерно на 2 мм (чтобы в будущем шарик туда не выскочил).
2. С противоположного конца вставляется шарик, затем пружина.
3. Этот конец наглухо закупоривается пробкой на ленте ФУМ.

Поток воды в самодельном клапане будет входить со стороны муфты, отталкивать шарик, и выходить с перпендикулярного конца тройника.

Самое важное здесь — правильно отрегулировать пружину, чтобы она не отклонялась, когда напор спадёт, но и не была слишком тугой и не препятствовала нормальной циркуляции. Остаётся только добавить, что в магазинах обратный клапан может стоить в пределах 800 – 3000 рублей

Решение, делать запорный элемент самостоятельно, или купить, нужно принимать из реальной оценки своих возможностей, как мастера. Ведь прибор хоть и прост, но в системе играет немаловажную роль. Просчёты и отсутствие герметичности могут дорого стоить в нештатной ситуации

Остаётся только добавить, что в магазинах обратный клапан может стоить в пределах 800 – 3000 рублей. Решение, делать запорный элемент самостоятельно, или купить, нужно принимать из реальной оценки своих возможностей, как мастера. Ведь прибор хоть и прост, но в системе играет немаловажную роль. Просчёты и отсутствие герметичности могут дорого стоить в нештатной ситуации.

Если вы живете в загородном доме и периодически страдаете от перебоев в напоре воды, то вам поможет станция повышения давления воды. Читайте о том, как правильно выбрать насосное оборудование.

Руководство по изготовлению желонки своими руками вы найдете в этом материале.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

Изготовление и установка обратного клапана своими руками

Хотя на рынке и предлагается большой выбор разновидностей устройств для решения тех или иных задач, некоторые люди решают самостоятельно изготовить клапан. Для этого нужно будет приобрести отдельные элементы будущего изделия и средства крепления.

Необходимые инструменты и материалы

Чтобы самостоятельно смастерить запорную арматуру шарового типа для воды, необходимо заранее приготовить необходимые материалы:

1. Тройник с внутренней резьбой.
2. Для седла затвора нужно взять муфту с наружной резьбой.
3. Пружина из нержавеющей стали. Она должна входить в отверстие свободно.
4. Пробка. Она будет служить заглушкой для всего устройства и опорой для пружины.
5. Шарик стальной, диаметр которого чуть меньше номинального диаметра тройника.
6. ФУМ-лента.

Ход работ

Когда все материалы готовы, можно приступать к процессу сборки изделия. Для этого можно воспользоваться нижеприведенной инструкцией:

1. Первым делом в тройник закручивают муфту, которая будет служить седлом для затворного элемента. Вкручивать необходимо до тех пор, пока муфта не перекроет боковое отверстие тройника примерно на 2 мм. Это нужно для того, чтобы шарик не выскакивал в боковой проход.
2. Через противоположное отверстие сначала вставляют шарик, а затем пружину.
3. Проводят заглушку отверстия, через которое вставляли пружину. Делают это при помощи резьбовой пробки с использованием уплотнительной ленты.
4. Такое самодельное устройство будет пропускать воду в боковое отверстие за счет того, что прямой поток будет давить на шарик и на пружину, а при отсутствии потока шарик закупоривает проход, вернувшись в изначальное положение под действием пружины.

При самостоятельном изготовлении устройства рекомендуется правильно отрегулировать пружину. Она не должна отклоняться в момент, когда давление в системе низкое, и не быть слишком тугой, чтобы не препятствовать нормальному току жидкости.

Правила монтажа и эксплуатации прибора

Есть ряд правил и рекомендаций, которых необходимо придерживаться при проведении монтажных работ:

1. При помощью задвижки отключить подачу воды полностью или только на участке проведения монтажных работ.
2. Устройства, в которых рабочий элемент приходит в закрытое положение благодаря силе тяжести, следует монтировать в горизонтальном положении. На вертикальных магистралях такие устройства будут работать только в том случае, если вода движется по трубопроводу снизу вверх. Все остальные виды затворов можно закреплять как на горизонтальных, так и на вертикальных трубах.
3. Стрелка на корпусе прибора должна совпадать с направлением движения воды.
4. Перед устройством рекомендуется установить сетчатый фильтр, который будет задерживать мусор, присутствующий в жидкости.
5. Чтобы в будущем можно было диагностировать состояние прибора, на выходе из устройства можно закрепить манометр.
6. Не рекомендуется разрушать лакокрасочное покрытие на корпусе прибора, так как оно выполняет защитную функцию.

Схема подключения

В системах отопления и водоснабжения выбор места установки затвора определяется теми участками, где требуется поток воды или теплоносителя только в одном направлении, а гидравлические особенности системы могут привести к току жидкости в обратном. Эти запорные арматуры следует монтировать в соответствии со всеми требованиями нормативных документов. Существуют следующие схемы подключения:

1. Если в системе находятся несколько насосов, установленных паралельно друг другу, то клапан следует монтировать на присоединительном патрубке каждого насоса. Делается это для того, чтобы вода не оттекала в обратном направлении через вышедший из строя насос.
2. Если в систему установлены датчики расхода тепла или счетчики потребления воды, то на их патрубках следует установить клапан. Отсутствие затвора может привести к тому, что вода будет течь в обратном направлении через приборы учета, что приведет к неправильной работе этих приборов и некорректным показателям.
3. В отопительных системах с общим центром теплоснабжения прибор необходимо установить в узлах смешения на перемычке. Если этого не сделать, то теплоноситель может перейти из подающей трубы в обратную, минуя систему отопления.
4. В отопительной системе клапан устанавливают на участке, по которому теплоноситель поступает из нагревательного прибора в прибор отопления, если есть вероятность падения давления в этом участке. Это поможет предотвратить обратный отток воды из трубопровода при падении давления в наружной сети. В этом случае на обратном участке необходимо установить редуктор давления, работающий по принципу «до себя».

Схема подключения.

Подготовительный этап

Чтобы инъекция прошла максимально безопасно, медицинский персонал должен придерживаться четких инструкций. В частности речь идет о соблюдении правил асептики. Подготовительный этап выполняется в процедурном кабинете:

• Проверка. Комплектующие осматриваются на предмет герметичности и срока годности. Убедиться в наличии колпачков на иголках. При выявлении завершения срока действия запрещается его использовать. То же самое относится к нарушению герметичности.
• Обеспечение стерильности. Перед открытием упаковки медицинский работник моет руки с мылом, а после надевает перчатки. Далее нужно постелить на столе стерильную пленку. Пакет с оснасткой вытереть салфеткой либо шариком из ваты, предварительно смоченными в спирте, потом вскрыть его, разложить все компоненты на застеленном столе.
• Проверка лекарственных препаратов. Провести осмотр флакона, где должна присутствовать этикетка с названием вещества и сроком годности. Стоит встряхнуть емкость, чтобы определить, поменяется вид раствора либо нет. При необходимости внести дополнительно несколько препаратов, проверяются ампулы на предмет пригодности, а также соответствия названий согласно рецепту. При малейшем расхождении по какому-либо пункту от процедуры необходимо отказаться.
• Распаковка флакона. Смочить ватный шарик спиртом, затем протереть алюминиевый колпачок флакона, после чего снять. Под ним находится резиновая пробка, которую тоже протереть смоченным спиртом шариком.
• Подготовка игл. С острия воздуховода снимается защитный колпачок, потом оно вводится в резиновую пробку до конца. Протирать ее предварительно спиртом не требуется, если на этапе вскрытия набора она была простерилизована. То же самое относится к иголке инфузионной трубки. Убедиться, что роликовый зажим находится в положении «закрыто». Емкость с лечебным раствором переворачивается и фиксируется на штативе.
• Манипуляция с капельной камерой. Сдавить два раза – она должна наполниться жидкостью наполовину. Для выпуска воздуха из трубки открывается зажим. Далее снимается колпачок с другого наконечника, чтобы система начала заполняться раствором из основного флакона. Когда воздух полностью вытиснится, закрывается зажим и на иголку надевается колпачок. Теперь система готова к дальнейшему применению.

Введение лекарства в вену выполняется только согласия пациента либо его близких. То есть предварительно берется их согласие.

Назначение и принцип работы устройства

Обратный поток в трубопроводных системах может возникнуть по разным причинам. Если речь идет о жидких средах, такой причиной может стать отключение насоса, а в случае с вентиляцией – неправильная установка вытяжной трубы или малое количество поступающего воздуха. Что бы ни послужило причиной возникновения обратного потока рабочей среды в трубопроводной системе, такое явление крайне нежелательно, так как оно может привести не только к некорректной работе элементов такой системы, но и к их выходу из строя.

Чтобы предотвратить образование в трубопроводной системе обратного потока, как уже говорилось выше, на нее устанавливают обратные клапаны, которые могут отличаться как своим внешним видом и габаритами, так и конструктивным исполнением. Основная функция такого устройства, устанавливаемого на трубопроводах, по которым транспортируются жидкие и газообразные среды, состоит в том, чтобы пропускать рабочий поток в одну сторону и блокировать его движение в тот момент, когда он начинает двигаться в обратном направлении.

Устройство шарового обратного клапана

Конструкцию обратных клапанов вне зависимости от их типа составляют следующие элементы:

• корпус, внутреннюю часть которого образуют два сообщающихся цилиндра;
• запорный элемент, в качестве которого может выступать шар, створка или цилиндрический золотник;
• пружина, обеспечивающая прижатие запорного элемента к посадочному месту, расположенному на выходе из пропускного отверстия клапана.

Принцип действия обратного клапана достаточно прост и заключается в следующем.

• После того как поток рабочей среды, поступающий в клапан, достигнет требуемого давления, пружина, прижимающая запорный элемент, отжимается, давая возможность газу или жидкости свободно проходить через внутреннюю полость устройства.
• Если давление потока рабочей среды в трубопроводе падает, то пружина возвращает запорный элемент в закрытое состояние, перекрывая движение потока в обратном направлении.

Тарельчатый обратный клапан в разобранном виде

На современном рынке предлагается множество обратных клапанов различных типов, что позволяет подбирать такие устройства для решения определенных целей. Между тем многие домашние умельцы, руководствуясь естественным желанием сэкономить, изготавливают обратные клапаны своими руками и делятся чертежами и схемами своих самоделок в интернете.

Назначение и принцип работы устройства

Обратный поток в трубопроводных системах может возникнуть по разным причинам. Если речь идет о жидких средах, такой причиной может стать отключение насоса, а в случае с вентиляцией – неправильная установка вытяжной трубы или малое количество поступающего воздуха. Что бы ни послужило причиной возникновения обратного потока рабочей среды в трубопроводной системе, такое явление крайне нежелательно, так как оно может привести не только к некорректной работе элементов такой системы, но и к их выходу из строя.

Чтобы предотвратить образование в трубопроводной системе обратного потока, как уже говорилось выше, на нее устанавливают обратные клапаны, которые могут отличаться как своим внешним видом и габаритами, так и конструктивным исполнением. Основная функция такого устройства, устанавливаемого на трубопроводах, по которым транспортируются жидкие и газообразные среды, состоит в том, чтобы пропускать рабочий поток в одну сторону и блокировать его движение в тот момент, когда он начинает двигаться в обратном направлении.

Устройство шарового обратного клапана

Конструкцию обратных клапанов вне зависимости от их типа составляют следующие элементы:

• корпус, внутреннюю часть которого образуют два сообщающихся цилиндра;
• запорный элемент, в качестве которого может выступать шар, створка или цилиндрический золотник;
• пружина, обеспечивающая прижатие запорного элемента к посадочному месту, расположенному на выходе из пропускного отверстия клапана.

Принцип действия обратного клапана достаточно прост и заключается в следующем.

• После того как поток рабочей среды, поступающий в клапан, достигнет требуемого давления, пружина, прижимающая запорный элемент, отжимается, давая возможность газу или жидкости свободно проходить через внутреннюю полость устройства.
• Если давление потока рабочей среды в трубопроводе падает, то пружина возвращает запорный элемент в закрытое состояние, перекрывая движение потока в обратном направлении.

Тарельчатый обратный клапан в разобранном виде

На современном рынке предлагается множество обратных клапанов различных типов, что позволяет подбирать такие устройства для решения определенных целей. Между тем многие домашние умельцы, руководствуясь естественным желанием сэкономить, изготавливают обратные клапаны своими руками и делятся чертежами и схемами своих самоделок в интернете.
